E21C — Эксплуатация шахт и карьеров

Номер патента: 1680987

Опубликовано: 30.09.1991

Авторы: Рожко, Рыжов, Столяренко, Терешкин, Чолак, Штомпель, Эйдерман

МПК: E21C 41/18

Метки: вскрытия, пластов, подготовки, пологих, угольных

...столба ВЭ остается в выработанном пространстве и собирает поступающую из кровли воду, Сооружают ВЭ с уклоном, обеспечивающим сток водь на один из бортовых ходков, 2 ил,Все лавы отрабатывают столбы по падению, при этом после первого обрушения, в ремонтно-под)отовительную смену, при зачистке лавы в почве пласта у груди забоя с помощью комбайна 9 устраивают водаатводящий элемент 10 в виде канавки, который заполняют дренажным материалом 11, поступающим по скребковому конвейеру от одного из бортовых ходков. По мере отработки столба водоотводящий элемент остается в выработанном пространстве, выполняя функции по улавливанию и дренажу поступающей из кровли воды на адин из бортовых ходков, Подготовку последующих столбов производят...

Номер патента: 1680988

Опубликовано: 30.09.1991

Авторы: Лукин, Лурий, Михеев, Фрянов

МПК: E21C 41/18

Метки: пластов, разработки, тонких, угольных

...на компрессорной станции 19. Разделение пульпы на воду и твердое минеральное полезное ископаемое осуществляют в обезвоживающей установке 20. Устанавливают резервуар 21 для накопления технической воды. Транспорт добытого и выделенного газа потребителю производят по трубопроводу 22, Транспорт твердого полезного ископаемого потребителю от обезвоживающей установки осуществляют по транспортной магистрали 23.Добычу полезных ископаемых осуществляют следующим образом,Проходят вскрывающие выработки, Из выработки 1 бурят выдающую скважину 2 с наклоном = 0,01 в сторону выработки, Иэ выработки 3 бурят подающую скважину 4 с наклоном 1 = 0,07 в сторону выработки, Наклон скважинам придают для обеспечения самотечного гидротранспорта воды к...

Номер патента: 1680989

Опубликовано: 30.09.1991

Авторы: Ивченко, Никитин, Петухов, Пучковский, Филинков, Шабаров

МПК: E21C 41/18

Метки: выемки, гидравлической, угля

...угольного пласта до МОД, Определение ширины выемочной заходки позволяет повысить безопасность ведения горных работ. 4 ил. Способ озом.После отхода очистных работ от границы шахтного поля 1 на расстояние , равное шагу посадки основной кровли, и по мере отработки выемочного столба на участке 2, прилегающем к отработанным заходкам 3, бурят контрольные скважины 4 диаметром 42 мм через интервал, равный 1 м, по направлению его отработки. Глубину бурения скважин Принимают равной полуширине выемочного столба и замеряют суммарный выход буровой мелочи со всей скважины. После того, как в одной из пробуренных контрольных скважин получают наибольсуществляют следующим обра1680989 шии выход буровой мелочи и в дальн происходит...

Номер патента: 1680990

Опубликовано: 30.09.1991

Авторы: Ершов, Заблудин, Калинин, Миронюк

МПК: E21C 41/18

Метки: весьма, пластов, пологих, разработки, тонких, угольных

...(Ь+Ь),где 1 з - время заряжания скважины;Ь - продолжительность нарастаниядавления в скважине до величины, при которой для данного НРВ в данных породахопределяется линия наименьшего сопротивления (ЛНС);(А+31 ЧЧ,- средняя скоростьЬ 15подвигания очистного забоя;А - ширина очистного забоя от грудизабоя до задней линии крепи,Ч - скорость поднятия в лаве над скважиной пород почвы при разбухании НРВ в 20скважине;Ь - предельно допустимая величинавспучивания (поднятия) почвы в пределахочистного забоя3 = (1 - Ь )- ширина зоны действия 252 г О,5отжима (положения забоя);1 - линия наименьшего сопротивления(ЛНС) данного НРВ в данных породах;Ь - глубина заложения скважины нижеуровня поверхности почвы. 30При этом по мере активации НРВ вскважине...

Номер патента: 1680991

Опубликовано: 30.09.1991

Авторы: Киселев, Рылеев, Стародумов

МПК: E21C 41/18

Метки: отработки, подготовки, поля, шахтного

...получаемых при проходке (или ремонте) горных выработок, При этом дополнительно на откаточном горизонте 7 проходят выработки 8 - 10, в которых размещают оборудование для приема и переработки породы, приготовления пульпы и ее транспортирования, Породу посредством шахтных транспортных сосудов 11 через опрокидыватель 12 подают в бункер 13, расположенный ниже откаточного горизонта. затем конвейером 14 по наклонной выработке 8 породу подают в бункер 15, ее смачивают и далее измельчают в стержневой или шаровой мельнице 16. Измельченную породу подают в бутару 17, иэ которой крупные куски породы возвращают на домол обратно в мельницу. Из бутары подготовленную пульпу подают в бак 18, откуда насосом 19 по трубопроводу 20 закачивают в выработанное...

Номер патента: 1680992

Опубликовано: 30.09.1991

Авторы: Бердюгин, Милехин, Якимов

МПК: E21C 41/18

Метки: крутопадающих, пластов, разработки, селективной, сложного, строения

...образом.В выемочном поле проводят вентиляционный и транспортный штреки, которые награнице выемочного участка соединяют разрезной печью, т,е. на всю длину нарезают В выемочном поле проводят вентиляционный и транспортный штреки. Соединяют их разрезной печью. Нарезанный столб через 20 - 25 м разделяют промежуточными печами (ПП). Разрезную печь формируют в виде почвоуступных забоев, Им придают наклонную форму с углом падения, равным углу естественного откоса разрушенного ПИ. В каждом уступе ведут поочередную раздельную выемку ПИ и пустой породы, Отбитую горную массу аккумулируют в ПП. Отбитая порода выгружается из ПП отдельно от ПИ, После выемки пласта ПИ на полную мощность передвигают секции крепи, По мере подхода к конвейерному...

Номер патента: 1680993

Опубликовано: 30.09.1991

Авторы: Алышев, Герасименко, Овчаров, Шаповал

МПК: E21C 41/18

Метки: выемки, крутых, многоструговой, пластов, угольных, установкой

...одном направлении А больше амплитуды 11 - 1 движения стругов в другом. Это обеспечивает увеличение количества снимаемых стружек угля за время прохождения стругов на расстоянии, равном расстоянию между соседними стругами 1. При этом суммарная величина пути каждого струга составляети- У,Ь-Л 1- 1:12При помощи привода 4 соединенные между собой гибким тяговым элементом струги подтягиваются вверх на величину 1 а спуск стругов в исходное положение осуществляется под действием веса груза 5 и стоугов,При этом приводом 6 осуществляется дополнительное возвратно-поступательмежду С. и - количество ВПД стругов в диапазоне 1,. При помощи привода 4 С подтягивается вверх. Возвратное движение осуществляют за счет веса С и груза 5, 3 ил,ное движение...

Номер патента: 1680994

Опубликовано: 30.09.1991

Авторы: Алышев, Ильяшов, Кульбачный, Пивен, Рысев, Шаповал, Шевченко

МПК: E21C 41/18

Метки: газодинамическим, крутых, пластов, разработки, склонных, угольных, явлениям

...на их сопряжениях вплотную к забою устанавливают горизонтальные углеулавливающие полки 6 шириной, равной мощности пласта. На этих полках формируют угольные подушки 7, насыпанные под углом естественного откоса, Угол естественного откоса или определяют для конкретного пласта экспериментально, или принимают из литературных источников для соответствующей марки угля. Выше и ниже углеулавлива1680994 Составитель В,Черкашениновактор М,Кобылянская Техред М,Моргентал Корр Максимишине аказ 3297 Тираж 292 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раушская наб., 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гаг 101 ющих полков 6 устанавливают ооняющие полки 8. Выемку...

Номер патента: 1680995

Опубликовано: 30.09.1991

Авторы: Корниенко, Матушенко, Шаль

МПК: E21C 41/26

Метки: горной, массы, разработки

...залежи - почва и кровля залежи, После отработки верхнего слоя 1 вскрывают нижний слой 8 разрезной транШеей 9 и/или 10, Отработку нижнего слоя 8 осуществляют на то же положение забойного конвейера 3 экскаваторными заходками 11 и 12 до границ отработки 6 и 7, При этом мощность (высота) верхнего и нижнего слоев одинакова, составляет максимально возможную величину и определяется, исходя из высоты черпания экска1680995 Формула изобретения Составитель С,Агаповедактор Е.Зубиентова Техред М,Моргентал Корректор М,Максимишинец Заказ 3297 Тираж 286 Подписное Вг 1 ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-иэдательский комбинат "Патент", г, Ужгород, ул,Гагарина, 1...

Номер патента: 1680996

Опубликовано: 30.09.1991

Авторы: Анашкин, Есекенов, Лягина, Поклад, Усенов, Шпаков

МПК: E21C 41/26

Метки: месторождений, открытой, песчано-глинистыми, породами, разработки, слабыми, сложенных

...представленное рудным планом 1, отрабатывают по глубине участками до проектной глубины карьера Н, Отработку верхнего участка ведут до его проектного контура 2 сплошными продольными эаходками 3 на глубину Н 1. Вскрышные породы от разработки верхнего участка размещают во внешний отвал 4 на борта карьера. При этом борт на указанном отработанном участке формируют под предельно допустимым углом откоса а 1 для глубины Н 1 отработки участка, и которыйбольше угла устойчивого откоса борта а конечного проектного контура 5 отработки карьера, соответствующего проектной глубине Н отработки карьера, При этом условии интенсивность отработки увеличивается за счет уменьшения объема вынимаемых вскрышных пород на объем 6,После отработки...

Номер патента: 1680997

Опубликовано: 30.09.1991

Авторы: Белик, Иванов, Корниенко, Матушенко, Мелехов, Шаль

МПК: E21C 41/26

Метки: ископаемых, месторождений, открытой, полезных, разработки

...высоту уступа до кровли залежи 10, для чего заблаговременно отрабатывают вскрцшу 11, При большой горизонтальной ширине залежи забойный конвейер 4 передвигают в промежуточное положение 12, На нижнем уступе проходят опережающую транспортную траншею 13 с погрузкой на забойный конвейер в положение 14 или 12, В пройденную траншею укладывают забойный конвейер в положение 14, При взаимном расположении забойного 4, соединительного 15 и подъемного 8 конвейеров (фиг.2), в . траншею 13 укладывают новые ставы забойного и соединительного конвейеров соответственно в положения 14 и 16, При другом расположении конвейеров (фиг,З), добцч, ным комплексом с верхней погрузкой на соединительный конвейер 15 отрабатывают перемычку 17 с предварительным...

Номер патента: 1680998

Опубликовано: 30.09.1991

Автор: Макаревич

МПК: E21C 41/26

Метки: горной, породы, развала, разработки

...Развал высотой выше уровня напорного вала экскаватора разрабатывают заходками постоянной ширины до границ заходки, 1 з.п. ф-лы, 1 ил,мера заходки с большим предельно допустимым по конструкции параметром, По мере проходки с ростом высоты развала внутри части 6 заходки 2 до высоты положения оси напорного вала экскаватора ширину ее формируют переменной, уменьшая ее до ширины узкой заходки до (1 - 0,7)В, где й - радиус черпания экскаватора на уровне стояния, После достижения сокращения ширины заходки 2 до размера (1,0 - 0,7)Я у границы раздела зон развала с высотами до и выше положения уровня оси напорного вала дальнейшую проходку ее до конца оставшейся части 7 продолжают с постоянной шириной.Выемку породы ироны нижней бровкичально...

Номер патента: 1680999

Опубликовано: 30.09.1991

Авторы: Итаров, Кабисов

МПК: E21C 41/26

Метки: месторождений, нагорных, разработки

...соединяющая их, на клонена в направлении отработки пород под углом устойчивого откоса пород. Камеры заряжают взрывчатым веществом, причем камеры сверху вниз заряжают соответственно зарядами усиленного выброса - верхняя горная выработка, умеренного - следующая нижележащая горная выработка, и сброса - нижняя горная выработка, Зарядные минные камеры в основании массива пород заряжают зарядами рыхления, После чего производят взрывание минных камер секции, Камеры секции взрывают, начиная с верхней горизонтальной выработки, с последующим замедлением взрывания камер каждой последующей горизонтальной выработки относительно вышележащей,Развал горной породы разделяют на уступы нормативной высоты для применяемого экскавационного оборудования и...

Номер патента: 1681000

Опубликовано: 30.09.1991

Авторы: Воробьев, Громов, Коротков, Кульбацкий, Мельник, Окулов, Шкварцова

МПК: E21C 41/28

Метки: горизонтальных, ископаемых, месторождений, открытой, полезных, пологих, разработки

...внутренние сьезды 8 на нерабочем борту карьера. Выемку полезного ископаемого 16 из добычного уступа 1 Осущесвляют экскаваторами типа грямая механическая лопата с последующим его транспортированием в автосамосвалах 12 потребителю, Гранспортирование как вскрытых пород верхних уступов 2, так и полезного ископаемого 16 ведут первоначально по временным внутренним сьездам 6 на рабочем борту карьера и по сформированным трассам 13 при отработке месторождения на постоянных транспортных бермах 3 и на флангах карьера, Для дальнейшего транспортирования на поверхность полезного ископаемого 16, указанного стрелкой 14, используют постоянный внутренний съезд 8. Для дальнейшей доставки пород на поверхность внутренних отвалов 4 периодически формируют...

Номер патента: 1681001

Опубликовано: 30.09.1991

Авторы: Витовец, Воробьев, Иванов, Клементьев, Корбут, Куницкий, Шемет

МПК: E21C 41/32

Метки: калийного, покрытия, производства, хвостохранилищ

...грунт 2, в котором производят по- ности пленочногоэкранавзащитныйи/или сев и выращивание растительности 9, растительный грунт уложен пленочный пер- корневая система 8 которой, развиваясь, форированный материал 4, представляю- прорастает в грунте через отверстия 7 и щий собой отдельные полотнища 5, края 6 надежно скрепляет (фиксирует) грунт с которых прочно скреплены, например по перфорированными полотнищами 5 и чесредством сварки, с наклонной поверхно- реэ последние с наклонной поверхностью стью пленочного основания, Отверстия 7 в гладкого основания 3, выполненного из полотнищах 5 служат для свободной Фильт- противофильтрационно-противодиффузирации паводковых вод и атмосферных онной полиэтиленовой пленки. Таким обосадков и прорастание...

Номер патента: 1682477

Опубликовано: 07.10.1991

Авторы: Кулик, Поляков, Усаченко, Хмара

МПК: E02F 3/28, E21C 41/00

Метки: оборудование, рабочее, экскаватора

...между собой, и гидро- цилиндр 5 управления последним. Передний и задний рабочие органы выполнены соответственно в виде жестко закрепленной на рукояти 3 поперечной балки б с установленными по всей ее длине рыхлительными зубьями 7 и в виде бульдозерного отвала 8, Ширина поперечной балки с равна ширине отвала 8, Рабочие органы связаны между собой посредством параллелограммной подвески. содержащей верхнюю 9 и нижнюю 10 тяги и шарнирно соединенной с гидроцилиндром 5 управления задним рабочим органом.Оборудование работает следующим образом,Экскаватор 1 устанавливается на подошве уступа перед забоем, Стрела 2 и рукоять поднимаются в верхнее гюложение и затем перемещением рабочего оборудования сверху вниз осуществляют рыхление с...

Номер патента: 1682550

Опубликовано: 07.10.1991

Авторы: Берлявский, Бойко, Паско

МПК: E21C 35/197

Метки: горной, крепления, резца

...фигурная расточка ввиде двух сопряженных мекду собой усеченных конусов 11 и 12, соответственно с 25боковыми опорными поверхностями 13 и 14,При этом меньшее основание усеченногоконуса 11 является большим основаниемдля усеченного конуса 12, Диаметр большего основания усеченного конуса 11 не менее 30максимального нарукного диаметра кольца8, а угол наклона образующей усеченногоконуса 12 равен углу наклона выступа 9 кпродольной оси устройства,Устройство для крепления резца горной 35машины работает следующим образом,При вращении корпуса 1, который может быть закреплен, нап,гример, на барабанеустановки для дробления и измельчениясмерзшегося и крупнокускового твердого 40топлива резец 4 под действием центробежной силы находится в крайнем...

Номер патента: 1682551

Опубликовано: 07.10.1991

Авторы: Бойко, Болтян, Манийлов, Шевцов

МПК: E21C 27/32

Метки: агрегата, исполнительный, орган, фронтального

...4 и 5 става 1. При перемещении каретки 6 производят разрушение пласта угля резцами 7. Разрушенный уголь доставляется транспортными поверхностями 11 нижних кареток б. Длина "тела волочения" разрушен ного угля зависит от высоты каретки б и равняется по экспериментальным данным 5-8 высотам каретак 6. Под стаяом 1 (между направляющими 2 и 3) формируется интенсивное напряженное состояние доставляемого угля. Заклинивание этого угля транспортной поверхностью 11 каретки б предотвращается скребками 10, перемещающимися тяговым органом 8.При шаге установкг скребков 10 между собой и относительно т:занспортной поверхности 11 каретки б, равном 1,5-1,9 высоты каретки б, происходит геремещение разрушенного угля без его заклинивания, Это обусловлено...

Номер патента: 1682552

Опубликовано: 07.10.1991

Авторы: Бойко, Болтян, Голубов, Нечепаев, Саламатин

МПК: E21C 27/32

Метки: агрегат, фронтальный

...давление доставляемого угля в зоне у рамы 9 линейных секций 8 базовой балки 2, достигающее у прототипа величины 200 кПа, существенно снижается, происходит устранение интенсивного объемно-напряженного состояния разрушенного угля в зоне у рамы 9 под рычагами 11 линейных секций 8 базовой балки 2. Поэтому значительные силы трения, приводящие к росту энергоемкости доставки в1682552 5 10 15 30 50 этой зоне, не возникают, происходит существенное снижение энергоемкости даже при незначительном снижении напряженного состояния транспортируемого угля,Кроме того, под воздействием поперечной составляющей Ч, вектора импульса воздействия водовоздушного потока происходит выравнивание давления угольной массы вдоль транспортирующей грани кареток 5 и б,...

Номер патента: 1682553

Опубликовано: 07.10.1991

Авторы: Аверкин, Бондаренко, Гаврилюк, Локтионов, Ошеров

МПК: E21C 27/32

Метки: рама, струга

...того, на вер:нег захвате 3 установлен нажимной башмак 11 с глухими резьбовыми отверстиями 12, взаимодействующими своей клиновой поверхностью с сегментом 5, а противоположной поверхностью опирагащийся на балку 1, Накимной башмак 11 может перемещаться снизу вверх посредством винтового механизма, представляющего собой резьбовую пару - болты 13, опирающиеся головками на верхний захват 3, и резьба вые отверстия 12 в накимном башмаке 11,Рама струга работает следующим образом,В исходном положении сегмент 5 прижат своей поверхностьго 14 к верхней трубе направляющей 15 (фиг,5, тонкая линия) на; жимным башмаком 11 так, что между проушинами б и плоскостью 16 окон 4 имеется зазор д. По мере работы, вследствие трения поверхности 14 сегмента 5 о...

Номер патента: 1682554

Опубликовано: 07.10.1991

Авторы: Креймер, Курленя

МПК: E21C 37/02

Метки: породы, разрушения

...штанги 4 нд забой (не показаны) и бурят шпур врагцательно-ударнымспособом. При этом скорость подачи и частоту вращения согласуют гак, чтобы втулкаб, удерживаемая стопором 3 от вращения, 35оставалась на месте. По окончании буренияшпура штанга 4 и втулка 6 занимают положение, показанное на фиг,1,Реверсируют вращение штанги 4 и сообщают ей обратную подачу с такими скоростями, чтобы втулка 6, удерживаемаястопором 3 от вращения, оставалась неподвижной, По окончании обратной подачивтулка б располагается на переднем концештанги 4 (фиг.2), 45Включают прямую псдачу штанги 4 безвращения до упора втулки 6 в забой, Приэтом втулка б, перемещаясь со штангой 4,:вободно сходит со стопсгра 3 (фиг,3),Включают ударный механизм и прямую 50подачу без...

Номер патента: 1682555

Опубликовано: 07.10.1991

Авторы: Ветлицын, Глебов, Иванова, Тархов

МПК: E02F 5/30, E21C 37/14

Метки: дробления, негабарита

...в ней гредвзритзльное рз )ежение,5 10 15 20 30 50 Для работы устройства корпус 6 посредствам троса 7 и трособлочной системы 8 поднимают, Объем поршневой полости 10 уменьшается и происходит дополнительное сжатие воздуха в упомянутой полости. Обьем сжатия ограничивается первым обратным клапаном 13, поэтому обеспечивается существенное повышение величины давления воздуха. Одновременно происходит увеличение Объема штаковай полости 26 и происходит дополнительное разрежение в упомянутой полости. Объем разряжения ограничивается третьим обратным клапаном 29, поэтому обеспечивается существенное увеличение разряжения. При освобождении троса 7 корпус 6 цилиндра получает движение вниз, ва-первых, под давлением силы тяжести, ва-вторых, пад...

Номер патента: 1682556

Опубликовано: 07.10.1991

Авторы: Лебедев, Ровинский, Травин, Фонберштейн, Экомасов

МПК: E21C 37/00, E21C 37/14

Метки: горных, пород, разрушения

...поршень 2 в исходное нижнее положение. Благодаря размещению хвостовика рабочего инструмента в нижней К и связи полости 6 взвода с верхней камерой 3 посредством регулятора 18 давления в дополнительной емкости 19 повышается надежность работы устр-ва, 2 ил. положении, т,е. касается верхнего торца ,;арника 4, лежащего на торце хвостовика рабочего инструмента 7, После заполнения газом вентиль закрывают и источник сжатого воздуха отсоединяют, затем с помощью регулятора 18 давления в емкость 19 подается порция воздуха под небольшим давлением, достаточным для преодоления силы тяжести ударника 4, Устройство готово к работе. Включают привод толкателя 10 и толкатель 8 вместе с поршнем 2 движется вверх. Обратные клапаны 12 не пропускают гаэ...

Номер патента: 1682557

Опубликовано: 07.10.1991

Авторы: Симоновский, Темнов, Шибнев

МПК: E21C 37/18

Метки: горных, молот, пород, разрушения

...имеют П-образную форму,Составитель С.РобатеньРедактор М.Бланар Техред М.Моргентал Корректор М,Максимишинец. Заказ 3391 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при КНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к орной и с"роительной технике, а именно к устройствам для разрушения горных пород, и является усовершенствованием изобретения по авт.св. Ь 1569408, 5Цель изобретения - повышение КПД эа счет увеличения передаваемого породе импульса пр ложении упругих волн.На черт е изображен молот, разрез.В корпусе 1,размещены магнитострик ционный вибратор 2 и два клина-рыхлителя 3, акустически плотно...

Номер патента: 1682558

Опубликовано: 07.10.1991

Авторы: Питерский, Шаповал

МПК: E21C 39/00

Метки: буримых, пород, степени, трещиноватости

...действующему значению тока 1 нагрузки электродвигателя, и напряжение 02, пропорциональное току 1 ср, усредненному на инт"рвале времени Л 11.Напракение 01 с третьего выхода элемента 5 усреднения подается также на первый вход второго сумматора 8. На второй :. Од второго сумматора 8 с выхода опорного элемента 9 подается напряжение Ооп.Второй сумматор 8 сравнивает напряжение 01 и напряжение Ооп. Напряжение рассогласования Оз = 01 - Ооп поступает на первый вход второго интегратора 10 с запоминающей обратной связью на втором запоминающем элементе 11, С второго выхода запоминающего элемента 11 напряжение 03, усредненное на интервале времени Ь 2и 1 с целью устранения самовозбуждения цепей АРУ), подается на элемент 12 АРУ усилителя...

Номер патента: 1682559

Опубликовано: 07.10.1991

Автор: Штеле

МПК: E21C 39/00

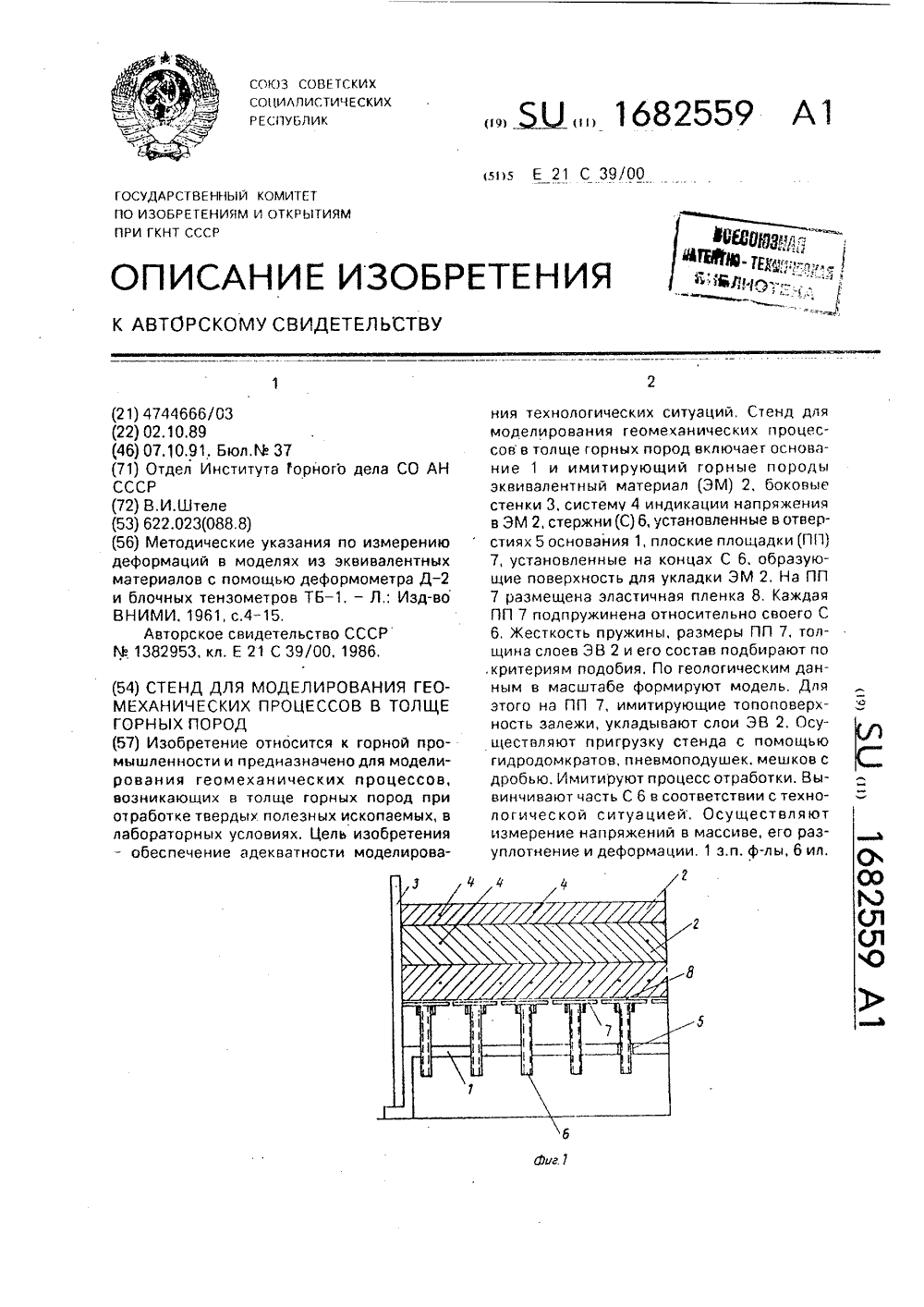

Метки: геомеханических, горных, моделирования, пород, процессов, стенд, толще

...перемещения вдоль его оси При этом жесткость, пружин, размеры площадок 7, толщина слоев эквивалентного материала 2 и его состав подбираются по критериям геометрического и механического подобия. высоту воспроизводится характер топоповерхности отрабатываемой залежи,После этого осуществляют пригрузку стенда с помощью гидродомкратов, пневмоподушек или мешков с дробью. Затем осуществляют имитацию процесса отработки залежи путем опускания отдельных площадок 7, Для этого частично вывинчивают стержни 6. При этом величина опускания площадок 7 принимается подобной вынимаемой мощности залежи, С использованием контактной или бесконтактной системы 4 индикации осуществляют измерение напряжений в массиве, его разуплотнение и деформации,С...

Номер патента: 1682560

Опубликовано: 07.10.1991

Авторы: Журило, Забродский, Леман

МПК: E21C 41/00

Метки: пластов, разработки, угольных

...получен- и гроходке, размещают в выработанространстве. После завершения проходки выемочных выработок на всюдлину выемочного столба осуществляют переход на столбовую систему разработки. При этом выемочные выработки могут сохраняться для повторного использования путем выкладки полос иэ искусственных материалов или погашаться вслед эа проходом лавы,Способ осуществляется в следующей последовательности.Проходят подготовителуклоны, бремсберги или шт168560 Составитель 5.ТерентьевТехред М,Моргентал Корректор С,(ерни Редактор О.Хрипта Заказ 3391 Тираж Подписное ВНИИПИ Государстзенного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, УК, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина,...

Номер патента: 1682561

Опубликовано: 07.10.1991

Авторы: Гонилов, Ерпылев, Захаров, Найдов, Поперечнев

МПК: E21C 41/16

Метки: крепь, механизированная

...приводной меха ниэм, Приводы - гидроцилиндры 21 и 22 крепятся к верхняку 1, приводят в движение линейные тяги 23 и 24, которые с помощью рычагов 25 с собачками вращают храповики 26, жестко закрепленные на опорных стой. ках 5-7. БО 55 Изобретение относится к угольной промышленности, в частности к разработке мощных крутопадающих пластов с гидро- закладкой,5 10 15 2 О 25 ЗО 35 40 45 Механизированная крепь для отработки мощных крутопадающих пластов с гидро- закладкой монтируется из отдельных секций, имеющий ширину 2 м, на полную протяженность выемочного слоя по простиранию, Монтаж крепи осуществляется в монтажной камере, пройденной внизу подэтажа выемочного участка. Отработка подэтажа ведется снизу вверх по восстанию пласта....

Номер патента: 1682562

Опубликовано: 07.10.1991

Авторы: Гапонов, Кусов

МПК: E21C 41/18

Метки: кровлей, труднообрушаемой

...зо растягиоающих горизонта ний относительно линии Взрывание скважин про нахождения их в указанно тате этого создаются опти для образования вертикал ,способствует разрушению и позволяет исключить здо больших участках,кровли, Исходя из длины указанной консоли и мощности труднообрушаемой кровли определяют положение зоны максимальных растягивающих горизонтальных напряжений из зависимости:У.=- К 11 о+ К 2 о,где Х - расстояние от линии очистного забоя до зоны максимальньх растягиоающих горизонтальных напряжений;О - длина зависающей консоли трудноо аемой кровли;Ьо - мощность труднообрушаемой кровК 1 и К 2 - эмпирические коэффициентыределяемые геометрическими и деформаонными параметрами кровли и пласта;К 1-.(0,16 - 0,20), К 2 =-...

Номер патента: 1682563

Опубликовано: 07.10.1991

Авторы: Суховольский, Щеглов

МПК: E21C 41/16

Метки: крутых, мощных, наклонных, пластов, разработки, угля

...22, Гидрофицированная крель 10 в каждой секции щита имеет пространственную форму поэтому гидростойки 20, гидродомкраты 18, 17 и 22 выполнены парными. На базовой балке 16 посредством гидродомкратов подачи 23 и качания 24 крепят конвейероструг 9. Технологический цикл по выемке угля под щитом 1 начинают с углубки канавы 2 у почвы пласта посредством конвейероструга 9, оперируя гидродомкратами 23 и 24 и формирования опорного целика 4. Одновременно с этим производят выемку бермы - горизонтальной площадки 6 со стороны кровли пласта посредством выемочной ма 15 20 25 30 35 40 50 55 шины 5 и транспортировки отбитого угля конвейером 8 в канаву 2, откуда уголь конвейеростругом 9 доставляют к углеспускной печи, В это время щитовое...
