Номер патента: 894054

Опубликовано: 30.12.1981

Авторы: Колосов, Похабов

МПК: E02C 1/06

Метки: судоходный, шлюз

...верхнего подходного канала через отверстие 7 по галереям 4 и выходит в камеру 1 через водовыпуски 8. При опорожнениишлюза открываются затворы 6 и вода черезводовыпуски 8, галереи 4 и водовыпуски 9поступает из камеры 1 в нижний подходнойканал,Вход и выход судов из камеры при уровневерхнего бьефа производится через голову 2в обычном порядке с нормируемой скоростью,поскольку глубина в камере значительнаи явление поршневого эффекта проявляетсямало,При уровне нижнего бьефа в шлюзе ввод 11 Ои вывод судов в камеру и из нее производится следующим образом.При входе судна в камеру открываютсязатворы 11 и 12 в галереях 10. Вода поступает из верхнего бьефа в низовой подходной канал. Поток воды, проходя через 15сопло эжектора 14, понижает...

Номер патента: 894055

Опубликовано: 30.12.1981

Автор: Зиневич

МПК: E02C 1/10

Метки: перемещения, плавучих, поперечного, причально-наводочное, средств

...чтобы изменение длины якорного каната 2 при колебании уровня воды или его вытяжке не изменяли натяжения в нем. Для предохранения от раскачивания противовесы заключены в направляющие 13.Перемещение подвижного отклоняющего блока 9 только в вертикальном направлении обеспечивается установкой его на обойме 14, снабженной ползунами, заключенными в направляющие 15.Во избежание помехи при подходе судов к ПНУ проводка якорных канатов выполнена на глубине большей, чем расчетная осадка судна, для чего каждый якорный канат, пройдя отклоняющий блок натяжного приспособления, опускается через клюз 16, выполненный в корпусе понтона, на днище которого у клюза на необходимой высоте установлен неподвижный отклоняющий блок 17. Подвижный блок 9...

Номер патента: 894056

Опубликовано: 30.12.1981

Авторы: Колосов, Ларионов

МПК: E02C 3/00

Метки: наклонный, перемещением, поперечным, судов, судоподъемник

...9, нижнему наклонному участку уплотнения соответствует наклонный паз, выполненный в виде канавок 15 полукруглого сечения, а боковым участкам уплотнения 9 соответствуют пазы в виде ряда канавок 16 того же сечения, расположенных перпендикулярно к путям 1.Уплотнение 9 бульбообразного профиля состоит из круглой бульбы 17, плоской грани 18, закрепленной на бетонных устоях и днище подходного канала, а также компенсатора 19 с полостью 20, расположенного между бульбой 17 и гранью 18. Компенсатор 19 может иметь прямоугольную или ромбовидную форму, а полость 20 заполняется воздухом и сопряжена с атмосферой, Судовозная камера 2 имеет в торцах затворы 21 (затвор с другого торца камеры не показан),Судоподъемник работает следующим образом.Плоский...

Номер патента: 894057

Опубликовано: 30.12.1981

Авторы: Фельдман, Черепахин

МПК: E02C 5/02

Метки: понтонный, судоподъемник

...кордонной части понтона, а нижний - к нижней части подпорной стенки 4 на уровне дна. Подпорная стенка снабжена рельсовыми направляющими 5, выполненными по дуге окружности, параллельной траектории движения верхнего конца стойки.Конструкция кулачкового захвата включает штангу 6 с эксцентричным кулачком 7, закрепленным на оси 8, снабженную катками 9, Поворот штанги 6 ограничивается с помощью амортизатора в виде рессор 10, закрепленных на понтоне 1,Эксплуатация понтонногоника заключается в следующем При всплытии понтона ось штанги 6 поворачивается. Поворот штанги 6 ограничивается с помощью рессор 10, закрепленных на понтоне 1. Катки 9, перемещаясь по направляющим 5, препятствуют отрыву и навалу понтона 1 на береговую подпорную стенку 4. При...

Номер патента: 896176

Опубликовано: 07.01.1982

Авторы: Еремеев, Колосов, Ларионов

МПК: E02C 3/00

Метки: наклонный, судоподъемник

...Для передачи судна 8 через полушлюз 9 в бьеф при значительных колебаниях уровня воды в бьефе наклонный судоподъемник снабжен клино-косяковой платформой 10, а участок 11 судовозных путей 1, примыкаю 8961763щий к полушлюзу 9, выполнен на платформе 10, Платформа 1.0 перемещается по дополнительному пути 12, размещенном на наклонном основании 13, выполненным с уклоном, противоположным уклону основания 14 судовозных путей 1.Предлагаемое устройство работает следующим образом.Судовозная камера 3 с установленным в ней судном 8 поднимается с помощью привода 6 по судовозным путям 1, опираясь на них клино-косяковыми тележками 2, в сторону верхнего бьефа. Для сопряжения судовозной камеры 3 с полушлюзом 9 и последующего вывода судна 8 в верхний бьеф...

Номер патента: 896177

Опубликовано: 07.01.1982

Авторы: Бутин, Кустанович, Ларионов, Сандигурский

МПК: E02C 3/00

Метки: бьеф, бьефа, маломерных, наклонный, перевода, судов, судоподъемник

...17 сопряжен с блоками 19, размещенными на ригелях 20, опертых на стойки 15. Тяги 18, подвешенные к канату 17, движутся вместе с ним по замкнутой траектории. Одна из ветвей каната 17 расположена строго по оси судовозного пути 3, а другая - выведена в сторону (фиг. 3). При необходимости судовозные пути 3 могут быть выполнены криволинейными в плане (фиг. 1). В этом случае вальцы 5 расположены на участках поворота пути под 4емника, причем возвратная ветвь бесконечного приводного каната 15 в этом случае используется в качестве привода перемещения судов на второй нитке.Возможно и другое выполнение привода, Вращение от приводного механизма 4 может быть передано непосредственно к вальцам 5, при этом вальцы 5, поворачиваясь, перемещают судно 1 за...

Номер патента: 897937

Опубликовано: 15.01.1982

Автор: Вырыпаев

МПК: E02C 1/10

Метки: ворот, гибкая, преграда, предохранительного, устройства, шлюза

...со с ы борта суднами на фиг. 2 - то ж планеф на фиг. 3 - сечение А-А .на фиг. 2.Гибкая преграда содержит стальной трос 1 и подвешенные на нем посредством скоб 2 полуцилиндры 3, Скобы 2 закреплены на наружной поверх ности ч полуцилиндров 3 выше их центра тяжести. Благодаря такой подвеске полуцилиндры 3 ориентируются относительно носовой оконечности 5 судна б своей внутренней поверхностью 7. Полуцилиндры 3 посредством петель 8 и стержней 9 соединены между собой шарнирно.Гибкая преграда работает следуюцим образом.При навале на преграду су 6 его носовая конечность 5 зах т3 897 внутрь одного из полуцилиндров 3. По луцилиндр 3 через петли 8 шаонирного соединения опирается на судно 6. Наружной поверхностью 4 полуцилиндрприжимается к тросу 1....

Номер патента: 903467

Опубликовано: 07.02.1982

Автор: Колосов

МПК: E02C 3/00

Метки: наклонный, судоподъемник

...обращенныйк торцу судовозной камеры 2, оборудован контурным уплотнением 11. Призначительных амплитудахколебанийуровней в бьефе и больших длинах камеры 10 в ее торце устанавливаетсязатвор 12. Для перемещения камеры 10по путям 9 установлены тяговые механизмы 13.При низких уровнях в бьефе дополнительная камера 10 устанавливается З 0 против отверстия полушлюэа (фиг.1и 2) . Устанавливается контурное уплотнение 8, закрывающее зазор между устьями 6 и камерой 10. К камере 10 подходит судовоэная камера 2. Зазор между судовозной камерой 2 и дополнительной камерой 10 перекрывается контурным уплотнением 11. Камера 10 заполняется из бьефа водой. Затвор 7 или затвор 12 полушлюза дополнительной камеры 10 .и затвор 3 в торце камере открываются и...

Номер патента: 907153

Опубликовано: 23.02.1982

Автор: Пинхасик

МПК: E02C 3/00

Метки: перемещения, судов

...на торцах - наклонно, параллельно боковым сторонам. Колеса взаимодействуют с внутренними стенами галереи при движении камеры внутри нее. Судовозная камера самоходная, имеет водометные движители 11, на борту установлены силовая установка 12, компрессор 13 и гидронасос 14. Судно 15 внутри судовозной камеры крепят 5 1 О и уровня воды в галерее уровня воды верхнего бьефа включают насосную станцию и подают воду верхнего бьефа вовнутрь шлюза, доводя уровень воды в шлюзе 4 и галерее выше гребня плотины для возможного про 40 к кнехтам 16,Устройство работает следующим образом.Две судовозные камеры - одну на нижнем бьефе, другую - на верхнем готовятдля принятия одного-двух судов. Для этогокамеры выводят в удобное положение длявхода судна....

Номер патента: 907154

Опубликовано: 23.02.1982

Авторы: Еремеев, Кошкин

МПК: E02C 3/00

Метки: бескамерный, наклонный, судоподъемник

...уровня водыв клиновой призме с уровнем воды в верхнембьефе клиновая призма превращается втрапецеидальную (фиг. 3), при этом полезная длина рабочей призмы увеличиваетсяна величину а, а глубина воды перед передвижным шитом - соответственно на величину а 1.Приращение полезной длины а рабочейпризмы определяется из авненияИа = - 1.+ 1.+ Ргде 1. = 1:+- полная длина клиновойпризмы (фиг. 1).В данной конструкции лотка (фиг. 2)полезная длина рабочей части призмы иглубина воды перед щитом при выравнивании уровня воды в клиновой призме с уровнем воды в верхнем бьефе остаются безизменения вследствие того, что нерабочийобъем воды, расположенный в вершине клиновой призмы, поступает в боковые клиновые з 5полости лотка, образованные путем наклонаего...

Номер патента: 909004

Опубликовано: 28.02.1982

Авторы: Ларионов, Ларионова, Мошков, Симаков, Спиридонов

МПК: E02C 1/02

Метки: бассейном, сберегательным, шлюз

...ды ОлНЕНО КРИВОЛИНЕЙНЫМ 11РСЕПОЛЬНОМ ттаправлении с перегибоеи 3. т:; рииь первого учас:т:са дна 8 са," с и 1,1 1 ЛО перегиба 9 и,трс т нсн ио кс",1 див нат в токсН Иж"ЕК 1 Е е О О1 т 1т С3 т; т ЕЛ Н т С 1 тт т 11 тт аНЕЖЕНИ Я ЧР.,Ет И;1 И тч Д К тт" Р РЕ "Илда И ОПРЕДЕИЯЕ; 1 ЛттвхааПроф:.ль втт;рого у тас.-ка дна 8 бассе Н 1 нослс "тГ 1 иба 1 11 мее иа 1;Ело коор .11 т в тере ибс т 3 е ОпреПЕЛяЕТСИ ПО ВЛЕПрЕКВЕЛЕННОЙ фОрМуЛЕ,В зоне пеоезгибатстс 11 оетеен лов 1-о.т 11 ительтый затвтр 12, который Лепит сбере 1 ат: 11 ь 1 ти басс се;ет 3 та гв -секции. Каждая секия снабжена водо- водами 3 и 4 с запорным органом 15 и 16. Водоводы 13 и 14 соеДинЯЮт секции с камерой 1. Кроме того, верхняя часть профиля дна сберегательного бассейна...

Номер патента: 918392

Опубликовано: 07.04.1982

Авторы: Ларионов, Сандигурский

МПК: E02C 3/00

Метки: бескамерный, наклонный, судоподъемник

...до неиспользуемой части 13 клина 14, где глубина воды меньше, чем глубина воды на ко- ф роде. Клин воды 14 отделяется от нижнего бьефа передвижной диафрагмой и транспортируется по наклонному лотку 1 с плавающим в нем судном 11 к верхнему бьефу при помощи тягачей. В случае отсутствия навигационных колебаний уровня воды в верхнем бьефе сопряжение с ним клина воды 14 осуществляется вытеснением неиспользуемой , части 13 клина 14 в сберегательнйй бассейн 16 50 при подъеме передвижной диафрагмы 2 по наклонному лотку 1 до выравнивания уровня озоди в клине 14 с уровнем воды в верхнем бьефе.р 1 оВ случае навигапионных колебаний И уровня воды в верхнем бьефе, не превышающих величины неиспопыуемойчасти глубины Ъ у диафрагмы 2, сопри 92 4жение...

Номер патента: 920100

Опубликовано: 15.04.1982

Автор: Ларионов

МПК: E02C 3/00

Метки: наклонный, судоподъемник

...перемещение судов понтоном 16, предусмотрены пазы 18 ремонтного заграждения.Устройство работает следующим обра зом.Судно 19 из верхнего бьефа через подходной канал 6 и полушлюз 7 входит во вспомогательную судовозную камеру 19, сопряженную с верхним бьефом посредствоми полушлюза 10 (фиг. 4), Ворота полушлюзов 7 и 10 закрываются, и вспомогательная судовозная камера 9 по вспомогательному судовозному пути 8 отходит от полушлюза 7 на расстояние достаточное для размещения судовозной камеры 2. Эту операцию осу- зо ществляют во время спуска камеры 2, сопряжения ее с нижним бьефом и последующего подъема, а поэтому она в цикл судопропуска не входит. После подъема судовозной камеры 2 по основному судовозному пути 1 и остановки ее между...

Номер патента: 926150

Опубликовано: 07.05.1982

Авторы: Ларионов, Ларионова, Мошков, Симаков

МПК: E02C 1/02

Метки: бассейном, сберегательным, шлюз

...откосов лотка сбеоегательного бассейна;Ь - снижение уровня воды в ка-,мере, обеспечиваемое сберегательным бассейном;Ь - ширина и длина камеры шлю-.за.Устройство работает следующим об 1 шлюза из верхгательный бассейн 3 стоит в крайнемс 1. Верховые ворс 0 удно в камерунего бьефа, сбереопорожнен, щит Бверхнем положениита закрываются.Вытесняющий щитб начинает движение вдоль сберегательного бассейна. 3, спускаясь по криволинейному дну З 5 10 в положение с. Вода из камеры.шлюза. 1 перетекает по водоводу 4в сберегательный басейн 3 при спуске щита 6 и соответствующем снижениуровня воды в бассейн 3, причем кри 4 В визна дна 1 О .бассейне 3 выбрана стаким расчетом, чтобы глубина водыу цита б, а следовательно, и гидростатическая нагрузка на...

Номер патента: 926151

Опубликовано: 07.05.1982

Авторы: Агапов, Бутин, Дейч, Зиневич, Николаев, Северов

МПК: E02C 3/00

Метки: наклонного, судоподъемника, тележка

...жестких местахего корпуса и полностью исключаетобразование вмятин и других повреж"дений корпуса судна, а также чрезмерную неравномерность распределения нагрузок на колеса тележки.Для обеспечения точной установки судов разл чной длины и шириныпод кильблочными опорами, звеньятележки снабжены причальными стен"ками 6, встроенными в их рамы, иоборудованы швартовными кнехтами 7и отбойными устройствами 8, положение которых может изменяться в за.висимости от ширины судна,Подвижный кильблок 5 представляет собой балку 9, на которую уложена толстостенная резиновая труба 10,прикрепленная к балке 9 болтами 11.Балкй 9 кильблока снабжена направляющими 12, расположенными у ее концов и опирающимися на верхние поясадвух поперечных балок 13 рамы...

Номер патента: 931895

Опубликовано: 30.05.1982

Авторы: Агранов, Кустанович, Сандигурский

МПК: E02C 3/00

Метки: камера, судовозная, судоподъемника

...органом 9. Один конец 10 водовода 6 выведен в полость судовозной камеры в зоне у верховых ворот 3, а другой конец 11 водовода 6 вы 3 93веден в полость судовозной камеры взоне, у низовых ворот 4.Устройство работает следующим образом.На входе судна из нижнего бьефа всудовозную камеру (при открытых низовых воротах 4 и закрытых верховых воротах ) в верховой части судовознойкамеры образуется волна Однако уровень воды перед носом судна существенно не повышается, так как вода перетекает из верховой части камеры по водоводу 6 в ее низовую часть,При выводе судна из судовозной камеры в верхний бьеф (ворота 4 закрыты,ворота 3 открыты) уровень воды в низовой, части камеры, за кормой суднастремится понизиться, при этом возникает некоторый перепад...

Номер патента: 931896

Опубликовано: 30.05.1982

Автор: Зиневич

МПК: E02C 3/00

Метки: наклонный, продольный, судоподъемник

...2 вверх к разворот. ному устройству, Одновременно с этимвыполняются подъем по наклонному пути бьефа 1 косяковой тележки 6 с судном, следующим из верхнего бьефа 1 в нижний 2, установка одного наборатрансбордеров 7 против пирсов 4 верхнего и низового судовозных путей и стыковка концов рельсовых путей на :нихс концами путей на пирсах, подход оче редных, пропускаемых судов к тыльным сторонам причальнэ-наводонных уст ройств верхнего и нижнего бьефов, швартовка судов и передвижка (в зависимости от ширинъ подошедшего судна) понтона896 4ПНУ относительно опущенных на грунт закольных свай, таким образом, чтобы расстояние от .оси закольных свай ПНЬ до оси подошедшего судна было бы равным расстоявцо от оси этих же свай по оси судовозных путей (...

Номер патента: 931897

Опубликовано: 30.05.1982

Автор: Хлопенков

МПК: E02C 3/00

Метки: сооружение, судоподъемное

...воды с верховой стороны камеры при пропуске паводка в 2-4 раза больше, чем во время работы комплекса в качестве судоподъемного сооружения, а с низовой - в 1,5 2,5 раза.Камера 14 заполняется водой; а затвор 9 открывается. Увеличенный напор в нижней части судоподъемной камеры 1 о удерживается плитой 15. Вода транзитом проходит через судоподъемную . камеру, переливается через ее боковые стенкии попадает в каналы 11 с расщепителями потока по высоте или без тако- выл, причем щели между водосбросными каналами закрываются известными приемйми или остаются открытыми. Водосбросные каналы располагаются по длине боковых поверхностей смежных стенокю бетонной плотины и высоте в нижней части таким образом, чтобы отбрасываемая из этих каналов вода...

Номер патента: 933872

Опубликовано: 07.06.1982

Автор: Козак

МПК: E02C 1/00

Метки: ворот, гальсбант, двустворчатых

...от веса створки. Растягивающее усилие каждой тяги передается от полутяги 5 через упор 14 на поперечину 11 полутяги 6 и далее через полосы 12, проушины 10 и ось 20 воспринимается колонной 19, заделанной в бетон устоя 21.При створении обеих створок и воздействии на них напоров воды, ворота начинают работать как система трехшарнирных арок, образованных ригелями и вереяльными и створными шарнирами в точках А, В и С. При этом вереяльные и шарнирные точки А и С образуются упорными подушками 22 вереяльных столбов 23 и закладными подушками 24, заделанными в устой 21, а створный шарнир В образуется только одними упорными подушками 22 обеих створок, Гидростатическая нагрузка от ворот передается на устои 21 через упорные подушки 22 и закладные...

Номер патента: 954553

Опубликовано: 30.08.1982

Авторы: Еремеев, Колосов

МПК: E02C 3/00

Метки: наклонный, судоподъемник

...Входное отверстие 1 О полу- шлюза 8 перекрыто затвором 11, снабженным контурным уплотнением 12.954553 Формула изобретения 3Такой же полушлюз 13 расположен со стороны нижнего бьефа в промежутке между нижними концами ниток путей 1, Пути 1 выполнены параллельными боковым стенкам полушлюзов 8 и 13 и продлены за полушлюзы на расстояние 1, равное разности 5 длин тележки 2 и камеры 3.Между путями 1 от верхнего полушлюза 8 к нижнему полушлюзу 13 проложен наклонный паз 14, в который входит экран 7, если камера 3 находится на низких торцах 1 ц тележек 2.По верхнему поясу тележек 2 проложены пути 15. Камера 3 вдоль бортов снабжена консольными опорами 16, которые опираются посредством их на опорные катки 17 на пути 15. 15 Работа судоподъемника...

Номер патента: 954554

Опубликовано: 30.08.1982

Авторы: Ефремов, Корнев, Кучерявый, Онищенко, Потураев, Черненко, Швыдько

МПК: E02C 5/00

Метки: груза, подъема, спаренных, стволах, шахты

...водой.Когда один из поплавков, например, поплавок 3 находится в нижней части ствола 1, то другой поплавок 9 находится в верх 954554ней части ствола 2, а сам ствол 3 заполнен водой. Поплавки 8 и 9 выполнены с фиксаторами 18 и 19.Устройство работает следующим образом Вода в стволенаходится на нижней отметке и поплавок 8, закрепленный фиксатором 18, нагружается емкостью 10 с рудной массой 12, а вода к этому периоду времени уже,полностью заполняет ствол 2 до верхнего уровня и поплавок 9 закрепляется фиксатором 19. Подъем груза осу- О ществляется однотипными циклами, В каждый цикл входит два этапа: погрузочно-разгрузочный с заполненным водой одного ствола и опорожнением другого при рекуперации энергии,в режимах аккумулирования...

Номер патента: 962434

Опубликовано: 30.09.1982

Авторы: Михайлов, Неминский, Онипченко, Эпштейн

МПК: E02C 1/00

Метки: судоходный, шлюз

...На фиг.1 изображен предлаг мыйз, продольный разрез; на ф 2эрез А-А на фиг.1,Судоходный шлюз содержит. верхнюю1 и нижнюю 2 головы, а также камеру 3 с днищем 4, в которой расположены галереи 5 систем наполнения иопорожнения, соединяющие верхний инижний бьефы, и дополнительные галереи б, начальные участки которых связаны с верхним бьефом, аконцевые участки - с галереями 5коленообраэным разворотом на уне менее 180 о по отношению к нному участку.Для наполнения шлюза открываетсязатвор 7 галереи б и затвор 8 галереи 5. Вода иэ верхнего бьефа поступает в галерею 6 и одновременнозасасывается вода иэ нижнего бьефа,наполняя камеру 3 Когда эффективность засасывания воды иэ нижнегобьефа снижается, закрывается затвор8 и открывается затвор 9...

Номер патента: 962435

Опубликовано: 30.09.1982

Авторы: Ененков, Стожков

МПК: E02C 5/00

Метки: судоподъемник

...положения подъеМнойплатформы. 60Судоподъемник эксплуатируетсяследующим образом.Для перевода из нижнего бьефагидроузла в верхний с максимальновозможной осадкой полностью открывают ворота 2 и ворота б камеры 5,После чего производится ввод суднав камеру 5 и ворота 2 и б закрываются. При этом весойая нагрузкаплатформы 4 передается через опоры17 на подпятникг 15, упругий элемент 16 и платформу 8 на дно шахты 1. Эатем, включив источник сжатого газа, газ поступает по трубопроводу 27 через открытую заслонку 28,гибкий рукав 26 и отверстие 25 в%оплатформе 8 в полость 24 газовой подушки, создавая при этом избыточноецавление, необходимое для подъемаплатформы 4, При достижении избыточного давления такой величины платформа 4 вместе с камерой 5...

Номер патента: 966142

Опубликовано: 15.10.1982

Авторы: Борский, Неминский, Ритерман, Фридлянов

МПК: E02C 1/00

Метки: судоходный, шлюз

...того, поверхность плитобращенная к стенам камеры, покводонепроницаемым материалом.На фиг. 1 изображен судоходпоперечный разрез; на фиге Л-А на фиг,дный шлюз включает камеруи 1 и днищем 2. На наружн поверхности стен 1 установлены внахлест плиты 3 с герметичным соединением стыков. Поверхность плит, обращенная к стенам камеры, и торцовые грани покрыты водонепроницаемым материалом. Установка плит 3 внахлест обеспечивает образование разгрузочных камер 4, которые соединены с камерой шлюза сквозными каналами 5, расположенными ниже минимального навигационного уровня воды.При наполнении шлюза вода меры через сквозные каналы 5 пает в разгрузочные полости печивая одинаковые уровни во камере и полостях 4, что уме усилия от давления...

Номер патента: 966143

Опубликовано: 15.10.1982

Авторы: Баланин, Василевский, Колосов

МПК: E02C 1/10

Метки: наводки, ось, судов, шлюза

...цель достигается тем, что в нем каждый механизм поворота штанг включает гидроцилиндр, установленный на горизонтальной поверхности палы, а также трехплечий рычаг, свободно установленный одним плечом на вертикальной оси, другим плечом рычаг шарнирно соединен с штоком гидроцилиндра, а третье его плечо, обращенное в сторону понтона, выполнено с выступом с верой прорезью, через кона штанга.иг. 1 изображено предлтво, в плане; на фиг.на фиг. 1; на фиг. 3фиг. 2; на фиг, 4 - р2; на фиг. 5 - раэреУстройство работает следующимобразом.Судно швартуется к понтону 1. После пропуска выходящего из шлюза встречного судна подается масло в поршневую полость цилиндра 6, и шток цилиндра толкает через шарнир 8 трехплечий рычаг 7. Усилие передается...

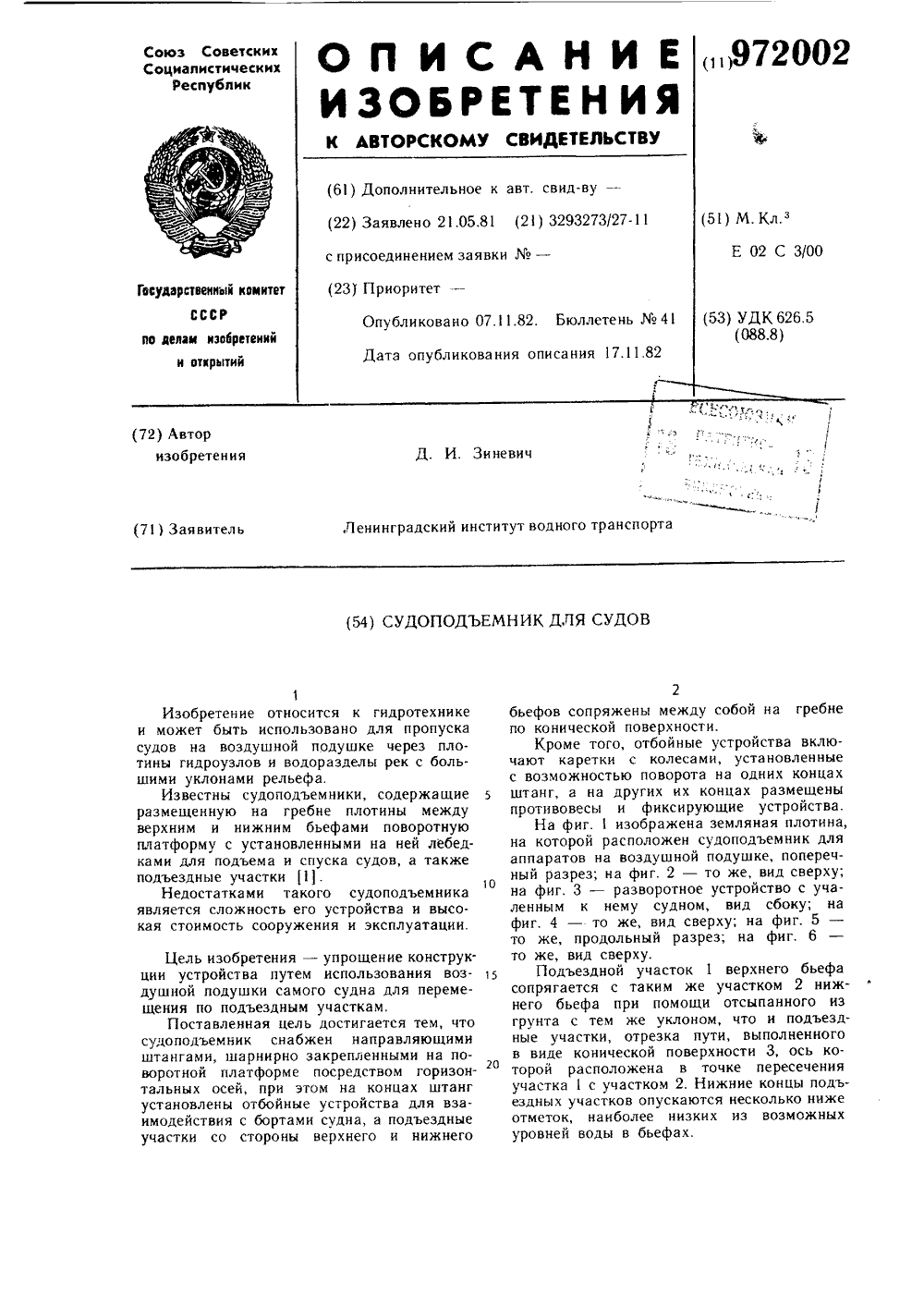

Номер патента: 972002

Опубликовано: 07.11.1982

Автор: Зиневич

МПК: E02C 3/00

Метки: судов, судоподъемник

...в виде грейдерных дорог. По концам платформы 5 установлены направляющие штанги 17. Каждая из двух направляющих штанг представляет собой трубчатый рычаг 18, опирающийся на горизонтальную ось 19, укрепленную на опорах, установленных на платформе 5. На концах длинных плеч рычагов смонтированы отбойные устройства в виде кареток 20, а на коротких плечах - противовес 21, уравновешивающие всю систему направляющих штанг и устройство для фиксации положения каретки 20 относительно бортов судна, выполненное в виде сектора 22 с отверстиями и переставным штырем.Каретка 20 представляет собой четыре обрезиненных колеса 23 или .пневмоколеса небольшого диаметра, из числа отработавших свой ресурс авиаколес, соединенных между собой при помощи...

Номер патента: 977567

Опубликовано: 30.11.1982

Авторы: Бутин, Дейч, Зиневич, Клюев, Северов

МПК: E02C 1/10

Метки: ввода, камеру, плавучих, сооружения, средств, судопропускного

...установлены закольные сваи 19 и механиз;мы для их маневрирования.Устройство работает следующим об 50 разом.Направляющееся в другой бьеф судно 3 заводят между плавучими причалами 2, установленными у входа в камеру судопропускного сооружения 7; таким образом, чтобы не мешать выходу из камеры встречного судна 8. Управляя механизмами 11 передвижения плавучих причалов подводят последние к бортам судна 3 таким образом, что бы цилиндры 4 основных отбойных устройств, часть из которых выполнена с приводными механизмами, были пло 1= но поджаты к лривальным брусьям зажатого межлу ними судна. Если приваль ные брусья судна по высоте не совпадают с поверхностями цилиндров 4, заполнением балластных отсеков причалов 1 и 2 или их продувкой сжатым...

Номер патента: 988972

Опубликовано: 15.01.1983

Автор: Вырыпаев

МПК: E02C 1/10

Метки: ворот, защиты, предохранительное, шлюза

...положении преграды 1шток 3 выдвинут из гидроцилиндра 2,Стержни 16 соприкасаются с выступами 18 и упорами 13, пружины стержней 16 сжаты, .преграда 1 лежит наблоке 6. Для ойускания преграды 1, шток3 заходит внутрь цилиндра 2, своим весом каретка 5 движется вниз, шайба 12. своими упорами 13 соприкасается со.стержнями 16 и двигается вместе соштоком 3, одновременно выбирается слабина преграды 1, по достижении преградой 1 крайнего нижнего положения онаначинает натягиваться, шайба 12 соприкасается с опорой 11, каретка 5 останавливается, а шток 3 продолжает натяжение преграды 1 до образования зазорамежду упорами 13 и стержнями 16, после чего движение штока 3 прекращается,Подъем преграды 1 в судоходное положение производится в обратной...

Номер патента: 988973

Опубликовано: 15.01.1983

Авторы: Авдеева, Городецкий, Зерова, Иванов, Колосов, Селезнев, Старцев

МПК: E02C 3/00

Метки: камера, наклонного, судовозная, судоподъемника

...изображен судоподъемник, вид сбоку; на фиг. 2 - судовозиая камера, поперечное сечение.Судовозная камера наклонного судоподъемника состоит из бортов 1 и днища 2., на котором смонтирована постель 3 для установки судна 4. Каждый борт 1 состоит из отсеков 5, смонтированы воздуходувки 6, соединяющихся с помощьюд подъемника сного суобо, содержащая пла оСудовозная каме арудованную дляамер р ботает следуразом,едуюановки ута ую каме сую ру уст 1 цС ноВ.воздуходувками дляУдно заХОдИт Как В док в квоздушной подуш гинаклонного ски и гиудоподъемиика, стояшкамеру ниями по нижнему контГибкими ограждгрунте. Вклочаютс и ВОЗД Оконтуру этой камерычающаФенное давление в бо оРТтягового усилия путемрчто компенсиования возд нучесть, удерживаа судовозной...

Номер патента: 988974

Опубликовано: 15.01.1983

Авторы: Баланин, Бутин, Дейч, Николаев, Северов

МПК: E02C 3/00

Метки: кильблочное, наклонного, судоподъемника, тележки

...на фиг. 6 - положен ограничителей хода при пропуске пл кодонных судов; на фиг. 7 - попожени3 98ограничителей хода при пропуске узких судов на подводных крыльях.Устройство состоит из деревянныхкильблоков 1 с гнездами 2, уложенныхна платформе 3 звена судовозной тележки, Толстосенные резиновые трубы 4помещены в седлах жестких подкильблочных балок 5, Балки 5 установлены напружинах 6, закрепленных на платформе3 тележки. Под балками 5 между пружинами 6 установлены ограничители хода7, имеющие жесткие связи 8 и 9 инаправляющие 10. Связь 9 соединена смеханизмом привода ограничителей хода, Ограничители хода 5 выполнены ввиде гребенок, имеющих гребни 11 ивпадины 12,Устройство работает следующим образом,При судопропуске широких судов...
