Наклонный судоподъемник для перевода из бьефа в бьеф маломерных судов

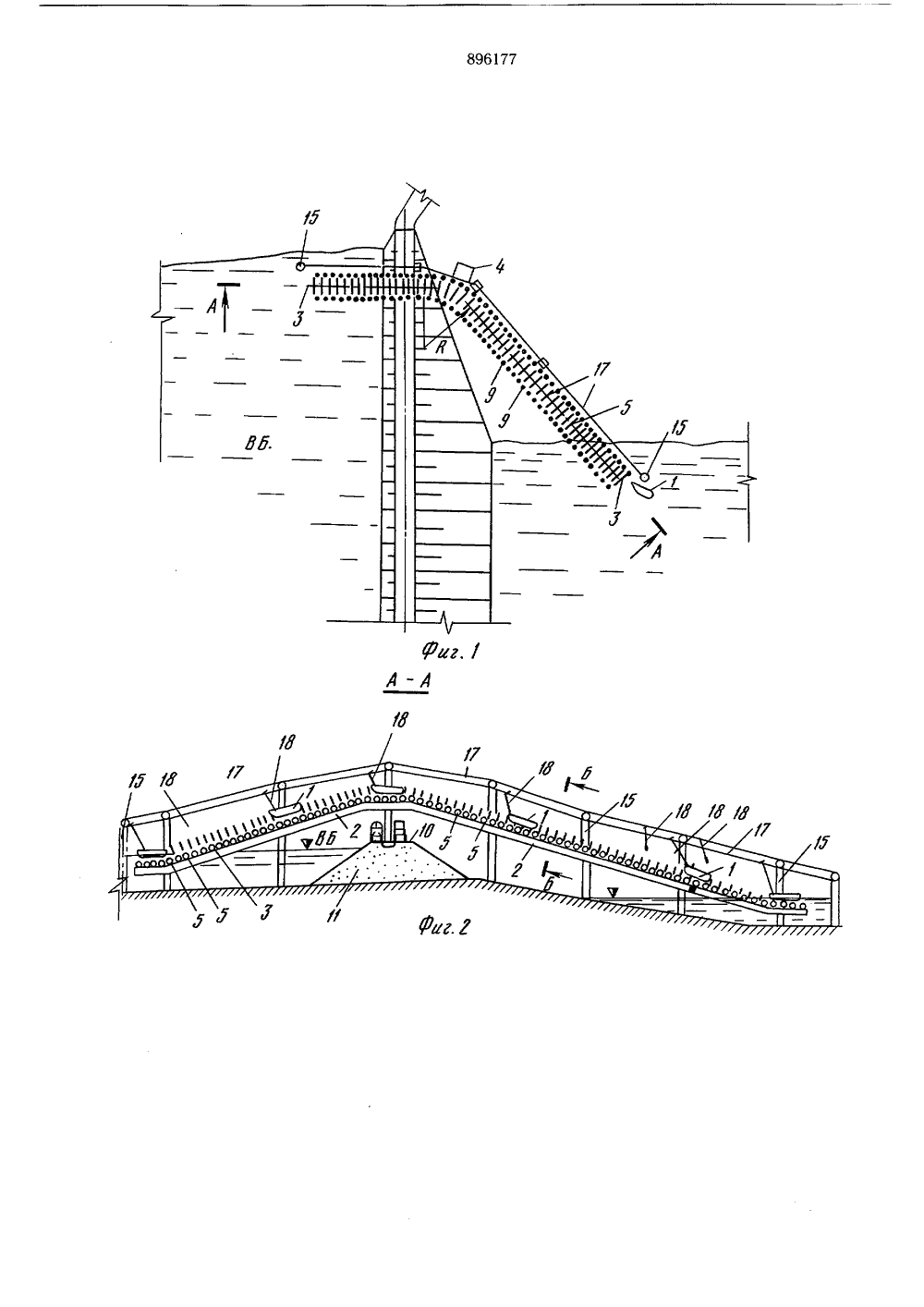

Союз СоветскмкСоцналистнческниРестгублмк ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликоваДата опубл 2) Авторы изобретения рский, С, В, Ларионов, Л. С. с 1 ъноаич и В. П. Бутиньское отделение Всесоюзного ордейй 1 Яенийа пффф ноого и научно-исследовательского институтЫ 4 РиЯО роект Жука и Ленинградский ий.тнеу водйй;одрансп рта(54) НАКЛОННЫЙ СУДОПОДЪЕМНИК ДЛЯ ПЕРЕВ ИЗ БЬЕФА В БЬЕФ МАЛОМЕРНЫХ СУДОВ Изобретение относится к гидротехнике, в частности к наклонным судоподъемникам для перевода из бьефа в бьеф маломерных судов.Известен наклонный судоподъемник для перевода из бьефа в бьеф маломерных судов, включающий укрепленный на опорном основании судовозный путь, выполненный в виде ряда последовательно расположенных опорных элементов, установленных с возможностью вращения вокруг горизонтальных осей в подшипниках, трособлочный привод перемещения судов, а также направляющий узел для судов, содержащий ряд упорных элементов, установленных с возможностью вращения вокруг осей по обеим сторонам судовозного пути 1.Недостатками этого наклонного судоподъемника являются низкие эксплуатационные качества вследствие значительных ударных нагрузок со стороны судна на опорное основание и направляющий узел.Цель изобретения - улучшение эксплуатационных качеств наклонного судоподъем- М ника путем снижения ударных нагрузок со стороны судна на опорное основание и направляющий узел. Поставленная цель достигается тем, что опорные элементы судовозного пути выполненц в виде вальцов, снабженных упругим покрытием, например резиновым, а упорные элементы направляющего узла выполнены в виде пневматических баллонов, при этом оси вращения пневматических баллонов расположены по вертикалям,На фиг. 1 изображен наклонный судоподъемник, план; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - поперечный разрез Б - Б на фиг. 2; на фиг. 4 - участок судовозного пути, план.Наклонный судоподъемник для перевода из бьефа в бьеф маломерных судов 1 включает укрепленный на основании 2 судовозный путь 3 и приводной трособлочный механизм 4. Судовозный путь выполнен в виде ряда последовательно расположенных вальцов 5 опорных элементов, снабженных упругим покрытием 6, например резиновым, с горизонтальной осью 7 вращения, установленных в укрепленных на основании 2 подшипниках 8, при этом по обе стороны судовозного пути 3 укреплены с возможностью вращения вокруг вертикальных осей упорные элементы 9 направляющего узла896177 зо 25 здля судов. Подшипники 8 вальцов 5 выполняются съемными для обеспечения возможности быстрой замены их и вальцов 5 при выходе из строя и могут быть подпружинены относительно основания 2. Основание 2 судовозного пути 3 может быть выполнено как в виде эстакады, так и в виде ленточного фундамента на грунте, В случае необходимости подъезда на гребне 10 напорного сооружения 11 (фиг. 2) основание 2 судовозного пути 3 приподнимается над гребнем 10 на требуемую высоту. Упорные эле менты 9 направляющего узла с вертикальной осью 12 вращения, закрепленной в подшипниках 13 установлены внизу на основании 2 вдоль судовозного пути 3 по обеим его сторонам, а также наверху на поддерживающих балках 14, которые укреплены на вертикальных стойках 15. Упорные элементы 9 выполнены в виде надетых на ось 12 пневматических баллонов 16 (шин). Приводной механизм 4 перемещает бесконечный канат 17. К канату 17 прикреплены тяги 18. Канат 17 сопряжен с блоками 19, размещенными на ригелях 20, опертых на стойки 15. Тяги 18, подвешенные к канату 17, движутся вместе с ним по замкнутой траектории. Одна из ветвей каната 17 расположена строго по оси судовозного пути 3, а другая - выведена в сторону (фиг. 3). При необходимости судовозные пути 3 могут быть выполнены криволинейными в плане (фиг. 1). В этом случае вальцы 5 расположены на участках поворота пути под 4емника, причем возвратная ветвь бесконечного приводного каната 15 в этом случае используется в качестве привода перемещения судов на второй нитке.Возможно и другое выполнение привода, Вращение от приводного механизма 4 может быть передано непосредственно к вальцам 5, при этом вальцы 5, поворачиваясь, перемещают судно 1 за счет трения между упругим покрытием 6 и днищем судна. Судоподъемник может также быть снабжен устройством блокировки, отключающим приводной механизм 4 и останавливающим перемещение каната 17 с тягами 1, если по какой-либо причине не произошло рассоединение одной из тяг 18 с соответствующим судном.Данное техническое решение может быть весьма эффективным на реках, где существует проблема интенсивного пропуска маломерного флота через напорное сооружение или другие преграды.Использование изобретения позволяет ускорить пропуск маломерных судов, при этом снижаются ударные нагрузки со стороны судна на опорное основание и направляющий узел, уменьшаются эксплуатационные затраты энергии.Изобретение практически осуществимо, так как речные маломерные суда почти исключительно плоскодонные или имеют малую килеватость, которая компенсируется упругим покрытием вальцов.небольшим углом друг к другу. Предлагаемая конструкция работает следующим образом.Канат 17 перемещается вместе с подвешенными к нему тягами 18. Судно 1 из нижнего бьефа проходит к судовозному пути 3 и швартуется к ближайшей тяге 18. Приводной канат 17, перемещаясь вместе с тягами 18, заводит судно 1 на вальцы 5, которые прокручиваются на осив подшипниках 8, и, создавая минимальное сопротивление движению судна 1, перемещают его по судовозному пути. При возможных боковых смещениях судна 1 направляющие элементы 9 поворачиваются и обеспечивают 35 40 движение судна вдоль судовозного пути 3. Скорость движения каната 17 - 3 - 5 км/ч, 45 исходя из необходимости обеспечения безударного перемещения судов. После перехода через гребень 10 напорного сооружения 11 судно спускается в верхний бьеф, где отшвартовывается от тяги 18 и продолжает движение своим ходом. Одновремен Оно могут пропускать несколько судов на незначительном интервале друг от друга.Для пропуска судов из верхнего бьефа в нижний после пропуска встречного каравана судов операция судопропуска осущест вляется в обратном порядке. При большихпостоянных встречных потоках судов рационально устройство второй нитки судоподьформула изобретения Наклонный судоподъемник для перевода из бьефа в бьеф маломерных судов, включающий укрепленный на опорном основаниисудовозный путь, выполненный в виде рядапоследовательно расположенных опорныхэлементов, установленных с возможностью вращения вокруг горизонтальных осейв подшипниках, трособлочный привод перемещения судов, а также направляющий узелдля судов, содержащий ряд упорных элементов, установленных с возможностью вращения вокруг осей по обеим сторонам судовозного пути, отличающийся тем, что, с целью улучшения эксплуатационных качествпутем снижения ударных нагрузок со стороны судна на опорное основание и направляющий узел, опорные элементы судовозного пути выполнены в виде вальцов,снабженных упругим покрытием, напримеррезиновым, а упорные элементы направляющего узла выполнены в виде пневматических баллонов, при этом оси вращения пневматических баллонов расположены по вертикалям.Источники информации,принятые во внимание при экспертизе1. Патент Германии362130,кл. 84 Ь 3/00, 24,10.22 (прототип).113035, лиал П Редактор М, ТовтинЗаказ 11649/15ВНИ Составитель В. СтарТек ред А. БойкасТираж 7 фОПИ Государственного комнтделам изобретений и откМосква, М( - 35, РаушскаяП Патент, г. Ужгород, ул ыхКорректор Л. ШенПодписноета СССРрытийна 6., д. 4/5Проектная, 4
