Дмитренко

Номер патента: 854963

Опубликовано: 15.08.1981

Авторы: Галанов, Гончарко, Дмитренко, Казарновский, Комлев, Лазарев, Маковецкая, Проскуряков, Раскин, Сморыго, Соболева, Яковлев

МПК: C08L 97/00

Метки: гидролизного, лигнина, наполнителя, основе

...полученные гранулы в кипящем слое при 80 С.П р и м е р 3. 60 масс.ч, активированного пароструйным измельчением при 100 С и 5 ати гидролизного лигнииа подвергают смешению с 40 мас.ч. (на 1 о сухое вещество) бутадиен-стирольного карбоксилсодержащего латекса в лопаст-, ном смесителе, далее пропускают через ,Фильеру с отверстием Ф 2 мм, сушат по-, лученные гранулы в кипящем слое при 15 80 С. П р и м е р 4, 60 мас.ч. активированного пароструйным измельчением при 160 оС и 15 ати гидролизного лиг нина подвергают смешению с 40 масс.ч. (на сухое вещество) бутадиен-стирольного карбоксилсодержащего.латекса в лопастном смесителе, далее пропускают через фильеру с отверстием ф 2 мм, су шат полученные гранулы в кипящем слое при 80 С.П р и м е р 8. 85...

Номер патента: 854354

Опубликовано: 15.08.1981

Авторы: Бойко, Быков, Дмитренко, Евдокимов, Корольков, Леванова, Мухина, Смирнова, Соловьев, Токарев

МПК: A23K 1/12

Метки: корма, растительного, сырья

...проводят при гидромодуле 0,5 - 3 с последующим подсушиванием смоченного сырья до 10 - 20% влажности, термообработку осуществляют путем выдержки сырья прн 95 - 105 С в течение 30 - 90 мнн при атмосферном давлении.Пропитку проводят раствором кислоты 3 - 10%-ной концентрации. Под воздействием сконцентрированной кислоты при подсушивании и термовыдержке происходит превращение полисахаридов гемицеллюлоз сырья с образованием 150 в 2 кг сахаров и более 50 кг растворимых в воде олигосахаридов на 1 т сухого вещества. Кроме того, в этом случае происходит разрыв лигноуглеводных связей и снижение степень полимеризации целлюлозы с 1500 в 20 до 180 - 220, что создает условия для лучшей усвояемости корма под воздействием ферментов желудка...

Номер патента: 853694

Опубликовано: 07.08.1981

Автор: Дмитренко

МПК: H01H 47/00

Метки: бесконтактное, реле

...начинается разрядконденсатора 9. При отпирании тиристора 6 эа счет шунтирования реэисто 15 ра 21 через открытый тиристор б иразделительный диод 12 резистором 22снижается напряжение, подаваемоена базы транзистора 4 и, следовательно, уменьшается порог его отпирания.20 Благодаря такому изменению порогаотпирания транзистора 6 после срабатывания исполнительного органасоздается дифференциал между отключением и включением нагрузки.25 До тех пор, пока напряжение сигнала управления, т.е. напряжение надатчике 1 будет превышать порог отпирания транзистора 4, конденсатор3 будет периодически через резистор2 заряжаться и разряжаться черезтранзистор 4 на резистор 23, вызываяпериодическое отпирание транзистора4. Этот транзистор через диод 11вызывает...

Номер патента: 853618

Опубликовано: 07.08.1981

Автор: Дмитренко

МПК: G05D 23/19

Метки: двухпозиционный, регулятор

...5 или 6, контакты реле (пускателя) 1 или промежуток катод-управляющий электрод симистора 4, резистор 8 контакты кнопки 12, переход управляющий электрод-катод тиристора 10 под действием напряжения на конденсаторе фильтра 14 протекает ток, вызывающий отпирание тиристора 10 и удерживающий его во включенном состоянии и при размыкании кнопки 11. Когда уровень материала, например, в бункере ниже датчика 5, он размыкается, и промежуток управляющий электрод-катод симистора 4 дешунтируется. Симистор под действием тока, протекающего через открытый тиристор 10, резистор 8 и его цепь управления, под действием напряжения на конденсаторе фильтра 14 отпирается и включает реле 1. Реле 1 своими силовыми контактами (на черт. не показаны) управляет...

Номер патента: 851730

Опубликовано: 30.07.1981

Автор: Дмитренко

МПК: H02P 13/16

Метки: регулятором, фазнымтиристорным

...44 проходит импульс, заряжающий конденсатор 24 до напряженияна резисторе 20. Со вторичной обмотки импульсного трансформатора 44 импульсы поступают на управляющийэлектрод - катод симистора 1. Примаксимальном напряжении, снимаемом спотенциометра 37,конденсатор 31 успевает зарядиться в начале каждого по- ЗО лупериода. В этом случае симистор 1открывается с максимальным углом отпирания и напряжение на выходе регулятора имеет максимальное значенйе,Одновременно с отпиранием тиристо- И ра 17 под действием напряжения, падающего на резисторе 20,начинает заряжатьсячерез резистор 32 конденсатор 33 до порога отпирания транзистора 28. Когда конденсатор 33 зарядится, транзистор 28 открывается,пропуская через себя на резистор 50 импульс, вызывающий...

Номер патента: 850889

Опубликовано: 30.07.1981

Авторы: Дмитренко, Нестеров, Цурган, Юдин

МПК: F02N 9/00

Метки: воздушного, двигателявнутреннего, пуска, сгорания

...на реле 8 1 о Подача пускового. воздуха в цилиндвремени, имеющее определенную уставку ры двигателя прекращается.времени срабатывания Ф+ . По истечении Одновременносвоим размыкающим времениреле 8 своим замасающим контактом 12,2 реле 12 разрывает контактом 8,1 включает реле 9 циклов, цепи питания реле 8 времени, контаккоторое, сработав, своим замыкающим з ты 1 Г группы переключателя 7, а замы- контактом 9. подает питание на об- кающим контактом 12.6 включает реле мотку переклвйтепя 7 и переводит 15, Реле 15 через собственный замы- контакты груаий с ламелей Ц на ламе- кающнй контакт.15.2 становится на ли Ь . Одновремеийо размикающим кон- самопитание и отключается только при тактом 9.2 реле 9. циклов снимает йи щ общем обесточивании...

Номер патента: 849138

Опубликовано: 23.07.1981

Авторы: Дмитренко, Олейник

МПК: G05B 11/16

Метки: импульсный, регулятор

...на нем превысит порог срабатывания 16, конденсатор 22 разряжается, через транзистор 16 на резисторы 57 и 56. Отпирается тиристор 31, который через резистор 36 открывает симистор 63. Электродвигатель 61 начинает вращаться в сторону, вызывающую увеличение контролируемого тока. Одновременно за счет резистора 35 и коммутирующих конденсаторов 40 и 41 закрываются тиристор 32 и симистор 64. По истечении времени, определяемого постоянной ВС-контура 29 и 30, конденсатор 30 разрядится до напряжения отпирания транзистора 17. Последний отпирается, вызывая открытие тиристора 32 и симистора 64, а за счет резистора 35 и конденсатора 40 и 41 закрытие тиристора 31 и симистора 63. При этом электродвигатель 61 останавливается в результате динамического...

Номер патента: 849136

Опубликовано: 23.07.1981

Автор: Дмитренко

МПК: G05B 11/01

Метки: регулятор, трехпозиционный

...разность падений напряжения натерморезисторе 1 и потенциометре 27 уменьшится дос 30 значения зоны нечувствительности. Поэто му однопереходный транзистор 4 не отпирается и конденсатор 42 не подзаряжаеч- ся. Когда конденсатор 42 разрядится на резистор 11 на величину напряжения35 отпирания однопереходного транзистора 5, последний кратковременно отпирается, пропуская через себя зарядный ток конденсатора 42 и вызывая отпирание тиристора 52. Тиристор 52 с помощью кондея -4 саторов 45 и 46 и резистора 22 вызывает запирание тиристора 51 и отключение его нагрузки 19. Изменение подачи теплоносителя прекращается. Когда температура, в зоне Регулирования возрастает, сопротивление терморезистора 1 снижается и уменьшается падение напряжения на нем....

Номер патента: 847422

Опубликовано: 15.07.1981

Автор: Дмитренко

МПК: H02H 3/12

Метки: защитного, отключенияэлектроустановки

...через него на резистор 24. Под действием падения напряжения на резисторе 24 отпирается кратковременно тиристор 12, на анодную цепь которого через разделительный диод 18 и токоограничительный резистор 25 разряжается конденсатор 11, Сопротивление резистора 26 устанавливается достаточно большой величины, чтобы тиристор 12 не удерживался в открытом состоянии постоянным током, протекающим по анодной цепи. Поскольку постоянная времени ЙС-контура 10, 11 даже при выведенном резисторе 10 не менее, чем порядок вьппе постоянной времени ЙС-контура 6,7 при напряжении на потенциометре 5 выпе заданного значения и периодическом отпирании транзистора 8 и тиристора 12 коденсатор 11 не успевает зарядиться через резистор 10 до напряжения отпирания 9....

Номер патента: 843868

Опубликовано: 07.07.1981

Авторы: Дмитренко, Драгомирецкий, Маранец, Маслов, Маслова, Чалый

МПК: A01G 25/02

Метки: капельного, орошения

...изменяется таким образом, чтобы давление в напорном трубопроводе соответствовало заданному.На фиг. 2 а - график изменения расхода воды; б - график изменения сопротивления гидравлической сети; в - график изменения выходного сигнала блока сравнения; г - график изменения давления, развиваемого насосным агрегатом; д - график изменения давления в напорном трубопроводе; е - координата времени.Система работает следующим образом, После подключения к двигателю 1 насосного агрегата 2 и источника 12 переменного тока с заданной начальной частотой, соответствующей созданию требуемого числа оборотов насосного агрегата, и последовательного задания давления в напорном трубопроводе 4 включается в работу расчетное число оросительных трубопроводов 5 с...

Номер патента: 841991

Опубликовано: 30.06.1981

Авторы: Дмитренко, Зудин, Ноздрин, Федоров, Фролов, Ширшов

МПК: B28C 7/04

Метки: бетонных, дляприготовления, смесей, турбулизатор, установке

...пульт 26 упвод 25 рввления либо останавливает транспортеР н 19, либо дает команду на. включениевибраторов, установпенных .на тачке 28 ив- (не цокаэаны). При остановке напорного ап- вентилятора 6 срабатывает датчик 25, по тр 630 команде которого пульт 26 управленияостанавливает загрузочный транспортер19 либо включает-резервный напорныйвентилятор (не показан). 3ки. Турбулиэатор снабжен завихрит.лями 5 воздушного потока и посредсщо У-образных воздуховодов 2 связан с на- порным вентилятором 6.В течки 3 турбулиэвтора встроены рукава 7. Завихрители 5 выполнены в в де имеющих наклонные к продольной ос корпуса каналы 8 дисков 9, причем кан лы одного диска параллельны каналам д гого. Материалопровод 4 выполнен кон ким и, обращен основанием...

Номер патента: 841802

Опубликовано: 30.06.1981

Автор: Дмитренко

МПК: B23D 19/00

Метки: заготовки, наторцах, прутковогоматериала, разделения, фасками

...четырехзвенника, состоящего из рычагов 13 и 14.Варьируя длиной рычагов 13 и 14, можнополучить необходимую неравномерность хода ползушки 6 в прямом и обратном направлении, т,е. осуществлятьразделение материала на максимальновозможном угле поворота приводноговала и быстрый отвод ножей в исходноеположение (холостой ход).10Для подачи материала служит механизм 15 подачи, управляемый кулаком 16через рычаг 17. Привод механизма подачи и дисковых ножей осуществляетсяэлектродвигателем 18, а ротора -электродвигателем 19. 1 сУстройство работает следующим об-разом.Ротор 1 от электродвигателя 19 через клиноременную передачу вращаетсяс постоянной угловой скоростью на под шипниках 2, увлекая эа собой дисковыеножи 3.Приводной вал 11 через маховик...

Номер патента: 838917

Опубликовано: 15.06.1981

Авторы: Дмитренко, Ковалев

МПК: H02K 5/12

Метки: жидкостнозаполненная, электрическаямашина

...цель достигается тем, ч;о полость электрической, машины заполнена диэлек-. трической жидкостью частично, на 90-60%,2а остальное занимает воздух, образующий с жидкостью эмульсию в процессе работы . машины.Эмульсия воздуха в жидкости имеет по сравнению с чистой жидкостью умень шенную плотность и вязкость, зависящую от скорости вращения ротора. Вращение ротора и этой эмульсии происходит при уменьшенных потерях на трение и с более высокой теплоотдачей с поверхности. Например, потери на трение вращения ротора в эмульсии, содержащей 30% воздуха, и 70% жидкости (силиконовое масло МРТУ 6 02-658-71), снижаются в 3 раза по сравнению с потерями на трение в чистой жидкости формула изобретения Жидкостнозаполненная электрическая машина,...

Номер патента: 830298

Опубликовано: 15.05.1981

Автор: Дмитренко

МПК: G05B 11/01

Метки: дистанционногоуправления, механизмом, реверсивным

...реверсивный механизм 1. На управляющийэлектрод тиристора 7 через замкнутыеконтакты второго датчика 15 положения и резистор 27 подается напряжение, под действием которого тиристор7 и симистор 6 второго ключа 5 включаются. При этом реверсивный механизм 1 включается и перемещает рабочий орган в обратном направлении.Хотя контакты второго датчика 15 положения при реверсировании механизмаразмыкается,. тиристор 7 удерживается во включенном положении постоянным током, протекающим через егоанодную цепь, При достижении рабочиморганом первого датчика 14 положенияего контактызамыкаются, шунтируя.через диод 19 тиристор 7 и симистор5 и включая тиристор 3 и симистор4, В дальнейшем работа устройстваповторяется. Поскольку контакты первой и второй...

Номер патента: 830010

Опубликовано: 15.05.1981

Авторы: Дмитренко, Ярошенко

МПК: F04D 29/04

Метки: насос, центробежный

...выступом, ане нее ез ниде подепжцОЙ в И. Дмитренко и А. А. Лрошнесо правлении подпружиненной втулк рающейся на выступ Корпуса.На чертеже представлена конструктивная схема центробежного насоса.Насос содержит расположенное в ко пусе 1 с возможностью осевого пере щения рабочее колесо 2 закрытого типа с выполненным на его несущем диске 3 щелевым уплотнеиием 4 и установ ленную в корпусе 1 кольцевую пяту 5, образующую с несущим диском 3 торцовую дросселирующую щель 6. Корпус со стороны рабочего колеса 2 снабжен выступом 7, а пята 5 выполнена в виде подвижной в осевом направ ии по пружиненной втулки, опирающе на выступ 7 корпуса 1.При работе насоса на рабочее со 2 действуют воэмущ ие осевые си лы, сдвигающие его в осевом направлении. При...

Номер патента: 829165

Опубликовано: 15.05.1981

Авторы: Давидюк, Дмитренко, Журавлев, Кузнецов, Меньшов, Рабина, Соловьева, Тительман, Турченинова, Хачатурян

МПК: B01J 37/04

Метки: аммиака, железного, ката-лизатора, приготовления, синтеза

...Так, например, производительность (в услов. ед.) трехслойного катализатора, полученного по примеру 2 предлагаемого изобретения за 4 года эксплуатации уменьшается с 3210 до 2450, в то время как производитель-З ность известного однослойного катализатора в тех же условиях изменяется от 2270 до 1800.П р и м е р 1. Для получения двухслойного шарикового катализатора 40 с размером гранул 5-15 мм готовят два типа шихты с тониной помола( 0,1 мм:а) 185 г суперконцентрата ГеЗО 4 с содержанием железа 71,4 и 510 4 0,3, а также А 10 б г; К СО 3 г, СаО б г;б) 75 б г суперконцентрата Геэ 04 с содержанием железа 71,4 и 5100,3,.а также У 05 3,5 г; М 90 4,5 г; А 10 12 г 1 КО 9 г; СаО 15 г. Грануляцию осуществляют, подавая во вращающийся гранулятор...

Номер патента: 826487

Опубликовано: 30.04.1981

Автор: Дмитренко

МПК: H02H 7/08

Метки: 826487

...13, диодами14, 15 и конденсатором 16 фильтра, и кнопки 17, 18 управления.Устройство работает следующим образом.При подаче напряжения на схему под действием напряжения источника питания, образован.ного балластным конденсатором 13, диодами14, 15 и конденсатором 16 фильтра, черезрезисторы 10, 11 и переход катод - управляющий электрод симистора б протекает ток,вызывающий отпирание симистора 6, Поэтомупри замыкании кнопки 17 через открытыйсимистор 6 и кнопку 17 по обмотке магнитного пускателя 4 протекает ток и пускательсрабатывает, замыкая свои контакты 5 в цепипитания . электроустановки.При подаче на вход защитного устройствасигнала об аварийном режиме работы, например, при превышении температуры электроустановки,в точке контроля,...

Номер патента: 824328

Опубликовано: 23.04.1981

Автор: Дмитренко

МПК: H01H 47/18

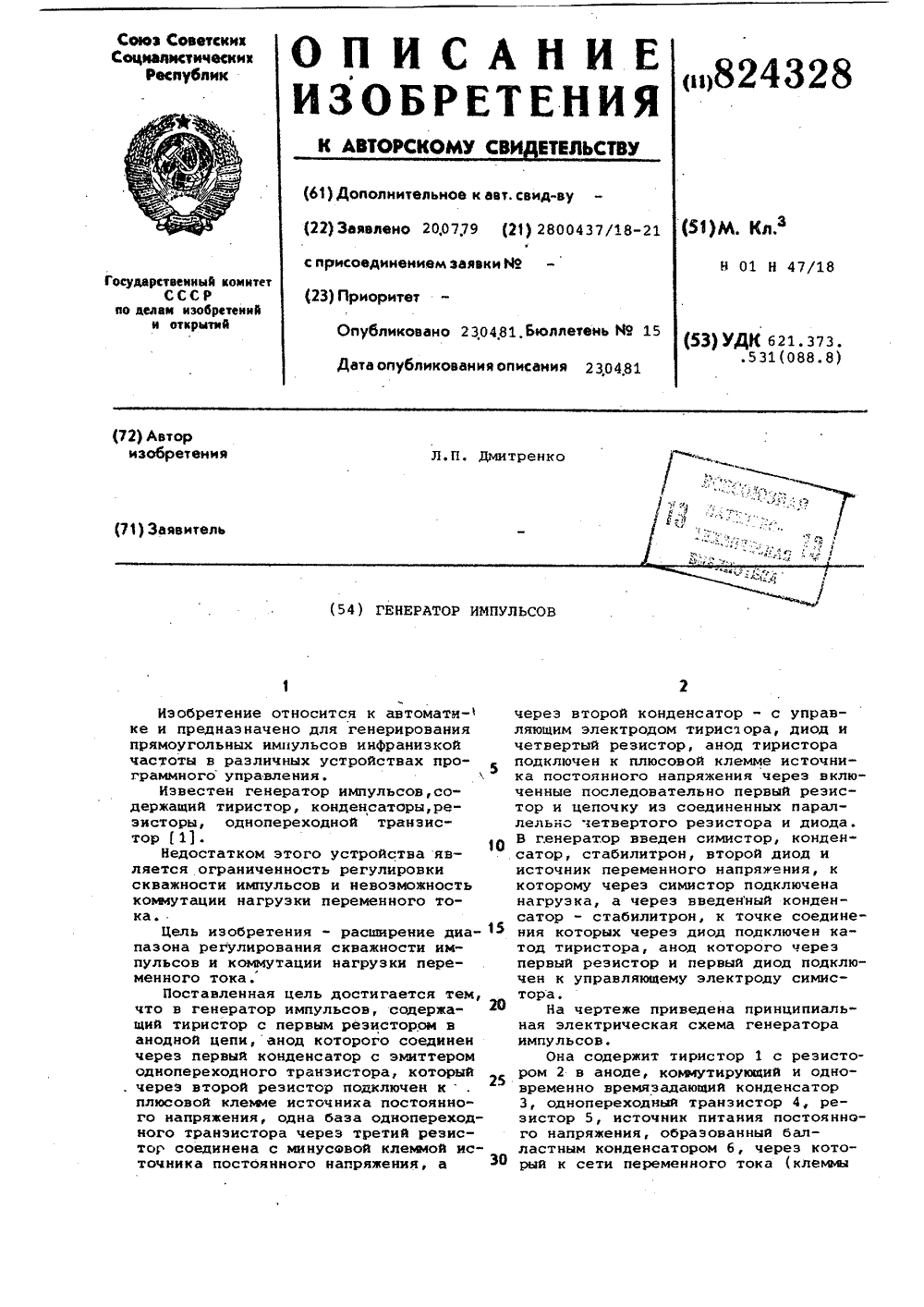

Метки: генератор, импульсов

...которыйчерез конденсатор 20.поступает науправляющий электрод тиристора 1.Через переход катод-управляющий электрод симистора 12 и резистор 2 протекает постоянный ток, удерживающийтиристор 1 в открытом состоянии и отпирающий симистор 12. Включается нагрузка, подключаемая к клеммам 1)- 2014. Конденсатор 3 начинает перезаряжаться через резистор 5 и открытыйтиристор 1. Когда напряжение на конденсаторе 3 достигает напряжения отпирания транзистора 4, он отпираетсявновь, и конденсатор 3 снова перезаряжается через переход управляющийэлектрод-катод симистора 12, диод16 и резистор 2 до напряжения на кон-денсаторе 11. При перезаряде конденсатора 3 тиристор 1 запирается,т.е.конденсатор 3 выполняет роль нетолько времязадающего, но и коммутирунхцего...

Номер патента: 822360

Опубликовано: 15.04.1981

Автор: Дмитренко

МПК: H03K 17/00

Метки: полупроводниковое, реле

...подсоединены ксети с глухозаэемленной нейтральюэлектроустановки. В качестве обмоткиисполнительного реле может бытьвключена обмотка расцепителя автоматического выключателя, При значении.контролируемого тока нулевой последовательности,меньше заданного,напряжение иа выходе трансформатора 10невелико. Если значение контролируе"мого тока увеличится, увеличиваетсяи индуктируемое во вторичной обмоткетрансформатора 10 напряженке, котороескладывается с напряжением, падающим иа резисторе 5 делителя напряжения. Полупроводниковое реле работаетследующим образом.При нажатии на кнопку 22 одновременно с подачей питания на катушкумагнитного пускателя 20 и подключением к сети через контакты 21 электроустановки подается напряжение на,источник питания,...

Номер патента: 819889

Опубликовано: 07.04.1981

Авторы: Дмитренко, Дорошкевич, Ковалев, Чернов

МПК: H02K 9/10

Метки: закрытая, электрическая

...Формула изобретения Фиг Соста Техред Тираж Государств ам изобр ва, Ж - 3 Патент, гитель Л. КаА. Бойкас30 еваКорректор Е.Подписноета СССРрытийнаб., д. 4/5Проектная, 4 Рошко Редактор Л. Утехина Заказ 1185/32 ВНИИПИпо де 13035, Мос лиал ППП енного комит тений и от Раушская Ужгород, упригодности, системе охлаждения предъявляются также жесткие требования и к габаритным размерам. Применение змеевика в виде бифиллярно навитой трубки, расположенной на ребрах подшипникового щита, позволит одновременно улучшая эффективность охлаждения, не увеличивать габаритные размеры электрических машин, так как змеевик, намотанный по высоте в один ряд, можно легко расположить в свободном пространстве между лобовыми частями обмотки статора и ребрами...

Номер патента: 818646

Опубликовано: 07.04.1981

Авторы: Дмитренко, Комаров, Кузнецов, Лемешонок, Рабина, Розин, Соловьева, Эфрос

МПК: B01J 23/78, B01J 37/03

Метки: аммиака, катализаторадля, синтеза

...К,О и остальноеГезО готовят следующим образом. Изводного раствора, содержащего 410 гРе(КОз)з 9 НО и 32 г Мд(ХОз) 6 Н,О10%-ным водным раствором аммиака при 25рН 10 осаждают гидроокиси железа имагния. Затем отдельно осаждают гидроокись кобальта из водного раствора, содержащего 53,5 г Со(ХОз), 6 Н 20 10%-нымводным раствором аммиака при рН 8. 30Свежеосажденные гидроокиси выдерживают под маточным раствором 2 ч, отделяютосадки центрифугированием от жидкостии тщательно перемешивают механическоймешалкой. Снова центрифугируют, гранулируют, сушат на воздухе, затем в сушильном шкафу при 100 - 120 С 4 ч, прокаливают при 400 С 3 ч, а затем спекают при1200 С 2 ч. К 20 вводят путем пропитки В табл. 2 приведены данные по испытанию предлагаемых и...

Номер патента: 817486

Опубликовано: 30.03.1981

Авторы: Александрова, Дмитренко, Мельников, Пилипенко, Тарасов

МПК: G01J 1/04

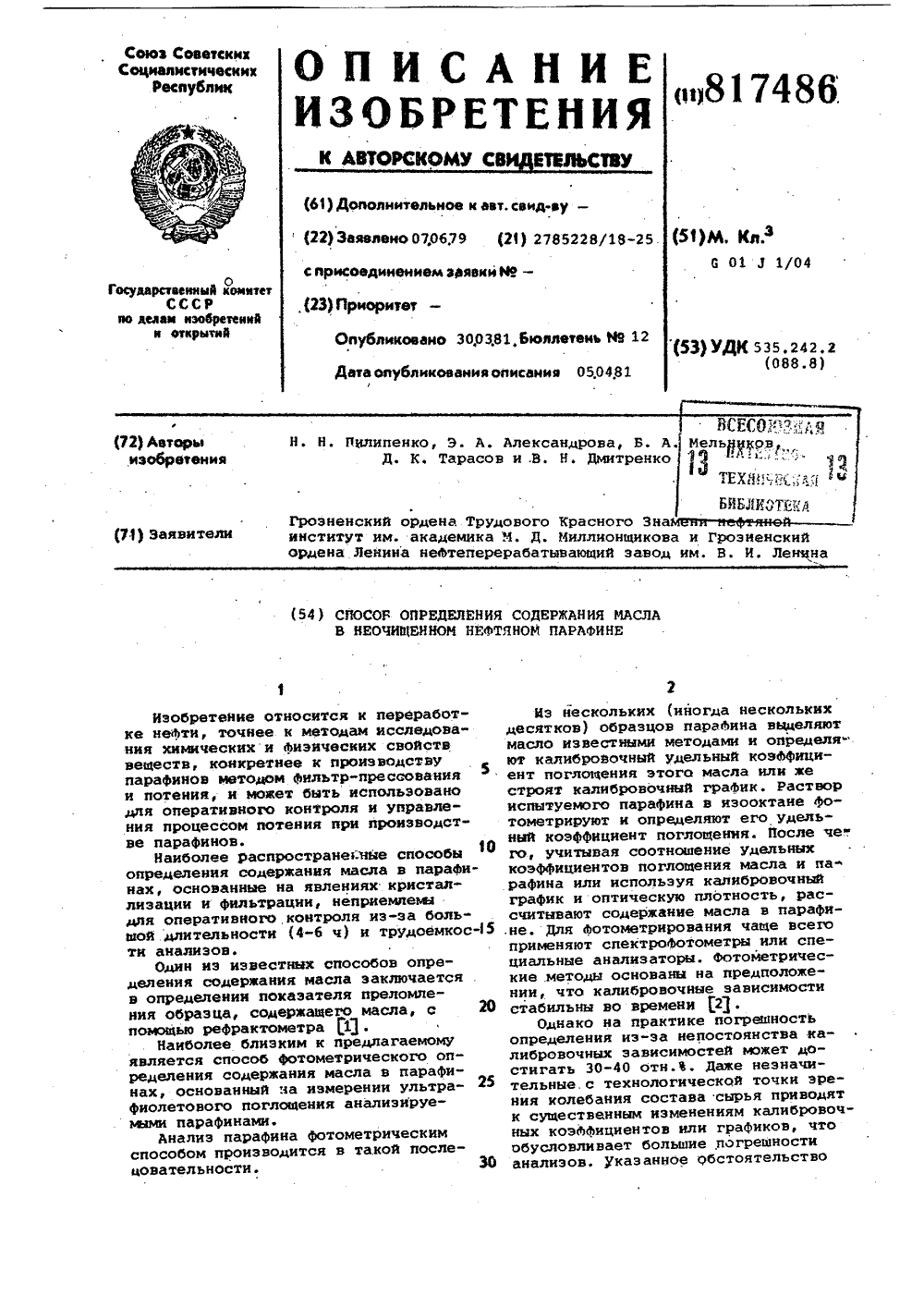

Метки: неочищенном, нефтяномпарафине, содержаниямасла

...сравнения берут гач, из которого получен иснытуемйй парафин с известным содержанием масла.Анализ по предлагаемому способусвоцится к следующ.м операциямг 26- приготовление растворов испытуемого парафина и гача;- определение оптических плотностей приготовленных растворов на Фотоэлектронном колориметре; 25расчет концентрации масла в испытуемом парафине,Сущность способа поясняется конк;ретными примерами его осуществления.П р и м е р. Предлагаемым способом проанализированы твердые парафины, полученные.термообезмасливанием тгачей ставропольской нефти. В качестве фотометра используется Фотоэлектронный колориметр ФЭКб с ультрафиолетовой лампой СВДОА. Измерениеоптических плотностей растворов гача 4и парафина производят на сфетофильтре М 1....

Номер патента: 817322

Опубликовано: 30.03.1981

Авторы: Дмитренко, Лаптев, Любимов, Шевченко

МПК: F15B 1/02

Метки: гидропривод

...7. В средней позиции распределителя 4 напорная гидролиния 2 сообщена со сливной гидролинией 9 и с распределителе 8. Насос 1 снабжен разгрузочно-предохранительным клапаном 10, а в напорной гидролинии 2 установлен обратный клапан 11. Управление электромагнитом 12 клапана 10 осуществляет реле давления 13Гидропривод работает следующим образом.Для разго подъема рабочЕго органа (не и ан) с помощью рас817322 Формула изобретения 1284/4дписное ент",оектная,4 пределителя 8 одна из полостей гидро- двигателя 7, например б, соединяется с аккумулятором 3, а полость 5 со сливом.В период рекуперации и торможения при помощи распределителг. 4 полость 5, .где создается давление от кинематической и потенциальной энергии рабочего органа,...

Номер патента: 816470

Опубликовано: 30.03.1981

Авторы: Борисов, Дмитренко

МПК: A61D 11/00

Метки: обработкиовец, санитарной

...стенок 9 и 10 ванны 3 осуществляется соответственно силовыми гидро- цилиндрами 20 и 21, управляемыми из кабины трактора 22, К свободному концу ванны 3 примыкает загон 4 для купаных овец, образованный такими же щитами, как и предкупочный загон 1. В комплект. установки включена емкость 23 для купочного раствора (например, разбрасыватель жидких удобрений тракторный РЖТили РЖТ), на сос которой подсоединен к валу отбора мощности трактора 22.Напорный и всасывающий патрубки емкости 23 подключены к соответствующим отверстиям ванны 3. Между загс ном 1 и расколом 2 расположен подвижный щит 24.Устройство транспортируется на тракторном прицепе к предполагаемому месту работы и монтируется. Грабельная решетка 15 имеет механизм ее поворота в виде...

Номер патента: 813780

Опубликовано: 15.03.1981

Автор: Дмитренко

МПК: H03K 17/28

Метки: времени, реле

...1 и 12 заряжаться конденсаторы 2 и 13. Постоянная времени ВС-контура состоящегоиэ резистора 12 и конденсатора 13значительно (не менее чем на двапорядка) меньше постоянной временипервого ВС-контура, состоящего изрезистора 1 и конденсатора 2. Поэтому во время заряда конденсатора 2,конденсатор 13 успевает многократнозарядиться до порога отпирания транзистора 11 и разрядиться на негочерез потенциометр 9 и резистор 10.На потенциометре 9 и резисторе 10выделяются импульсы, которые суммируются с напряжением заряжающегося Щконденсатора 2. Когда суммарное на"пряжение на конденсаторе 2 и амплитуда импульса напряжения, падающегона резисторе 10 и нижней части йбтенциометра 9 достигнет порога отпирания транзистора 3, последний отпирается, вызывая...

Номер патента: 813595

Опубликовано: 15.03.1981

Авторы: Диренко, Дмитренко, Дорошкевич, Ковалев, Непочатов

МПК: H02K 9/18

Метки: закрытогоисполнения, электрическая

...зоне нагрева, а другая 7 - в зоне охлаждения, за подшипниковым щитом. На наружной поверхности подшипникового щита закреплена камера 8, имеющая два изолированных герметично установленной перегородкой 9 отсека. 10 и 12, один из которых8. 35 М 2 О дающей Составитель Л. КарцеваРедактсд Ю, Петрушко Техред Т.Наточка Корректо М. Варош краж 730ого комитета СССи открытийРаушская набд Подписное аказ 788/70ВНИИПИ Государствен по делам изобретени 113035, Москва, Жпиал ППП Патент", г. Ужгород, ул. Проектная, 4 10 имеет отверстие 11 для входа охлаждающей жидкости, а другой - 12 отверстие 13 дпя выхода охлаждающей жидкости, Теплообменник 5 имеет У-образную форму с открытыми концами 14, ра 8 пдложенными в отсеках 10 и 12. Указанные отсеки соединяются...

Номер патента: 810661

Опубликовано: 07.03.1981

Авторы: Выглазов, Гранкина, Дмитренко, Максименко, Матчинский, Петкевич, Холкин, Эпштейн, Ярополова

МПК: C07C 31/20

Метки: выделения, ксилита

...до 40 С в течение 11 ч. При этих условиях обеспечивается выход кристаллов 52% от сухих веществ утфеля (определяют отделением па центрифуге).Характеристика полученного утфеля: истинное содержание сухих веществ 93,14 оо, рН 5,9; количество золы 0,05%, редуцпрующих веществ (РВ) 0,23/о от сухих веществ; содержание ксилита в образце по методу ГЖХ и бумажной хроматографии 88% от сухих веществ,Утфель обрабатывают 96,5%-,ным этанолом в соотношении 1: 1,5 (по массе). Для этого в колбу с обратным холодильником и мешалкой вносят 50,20 г утфеля, добавляют 75,30 г этанола и содержимое колбы тщательно перемешивают при комнатной температуре в течение 5 мин. После отстаивания и удаления этанола фильтрацией остаток высушивают до постоянного веса...

Номер патента: 810257

Опубликовано: 07.03.1981

Авторы: Дмитренко, Комаров, Кузнецов, Лемешонок, Манцева, Рабина, Розин, Хачатурян, Эфрос

МПК: B01J 23/78, C01C 1/04

Метки: аммиака, катализатор, синтеза

...образцов промотора. без щелочного Формула изобретения 25 25 - ,35 4 - 7 0,5 - 2,0 ОстальноеФеррит, кобальтаЦирконат барияОкись калияОкись железа 35 11 ПО Поиск Заказ 349/304 Тип. Харьк та 25, окись калия 0,5, цирконат бария 4, окись железа 0,5 готовят следующим образом.Из водных растворов, содержащих 441,25 г Ре (ХОз)з 9 Н 20 и 31 г Со (1 чОз)зХ Х 6 Н,О, 5% -ныл водньгм раствором аммиака при рН 8 осаждают лидроокиси железа и кобальта. Цирконат бария в количестве 4 г в виде суепензии вводят в раствор солей железа и кобальта перед их осаждением. Осадок выдерживают 1 сут. под маточным раствором, центрифугируют, гранулируют, сушат на воздухе, затем в сушильном,шкафу при 100 - 120 С и прокаливают при 400 - 800 С в течение 3 ч. Пока при рН 8...

Номер патента: 800648

Опубликовано: 30.01.1981

Авторы: Дмитренко, Лапшин, Немченко, Ошмянский, Труханенко

МПК: G01L 11/00

Метки: воздушного, давления, приемник

...внутренняя полость которого соединена с каналом трубки через обратный клапан. Цилиндричес" кий кожух располагается на расстоя-., нии не менее десяти диаметров трубки полного давления от ее входного отверстия.На чертеже представлен приемник воздушного давления, разрез.Приемник воздушного давления содержит трубку 1 полного давления, снабженную сужающим устроиством 2. На трубке 1 коаксиально установлен и расположен от входного отверстия трубки на расстоянии не менее десяти диаметров цилиндрический кожух 3. Кольцевая полость кожуха 4 соединена с каналом трубки посредством обратного клапана 5. Кожух 3 снабжен обтекателем б. Патрубок 7 соединен с каналом трубки и с обратным клапаном 5. Приемник воздушного давления ра ботает следующим...

Номер патента: 798691

Опубликовано: 23.01.1981

Автор: Дмитренко

МПК: G05B 11/01

Метки: асинхроннымэлектродвигателем

...тиристора 5 и цепь управления первого симистора 3 разрывается,. и первые тиристор 5 и симистор.3 отключаются. На управляющий электрод второго тиристора б через замыкающие контакты второго датчика 12 положения подается напряжение, под действием которого второй тиристор б и симистор 4 включаются. Асинхронный 40 электродвигатель 1 и приводимый им в движение исполнительный механизм реверсируются, Хотя контакты второго датчика 12 положения при реверсировачии исполнительного механизма возвращаются в исходное положение, второй тиристор б удерживается во включенном положении постоянным током, протекающим через его анодную цепь. При достижении исполнительным механизмом первого датчика 11 положения5 его контакты переключаются, отключая в;орые...
