Дмитренко
Устройство для передачи сигналов автоматической локомотивной сигнализации
Номер патента: 1024343
Опубликовано: 23.06.1983
Авторы: Дмитренко, Ефимов, Здоровцов, Микулик, Рябов
МПК: B61L 25/06
Метки: автоматической, локомотивной, передачи, сигнализации, сигналов
...потребляемой мощности.С этой целью в устройстве, содержащем рельсовую цепь, путевой трансформа тор с первичной и вторичной обмотками и кодирующий блок, связанный своими входами с источником питания, а выходамис первичной обмоткой путевого трансформатора, вторичная обмотка путевого трансформатора выполнена в виде двух обмоток, причем начало первой и конец второй обмоток соединены с одним концом рельсовой линии, а конец первой и начало второй обмоток соединены с другим концом рельсовой линии.На чертеже представлена схема уст- ройства,Устройство содержит путевой трансформатор 1 с вторичными обмотками 1.1 и 1.2, рельсовую цепь кодируюший блок 3 и источник 4 питании. Начало обмотки 1 1 и конец обмотки 1.2 соединенычерез фильтры 8 с...
Устройство для автоматического регулирования толщины полосы на непрерывном прокатном стане
Номер патента: 1024135
Опубликовано: 23.06.1983
Авторы: Васичкин, Дмитренко, Перов
МПК: B21B 37/24
Метки: непрерывном, полосы, прокатном, стане, толщины
...подключен ко входу системы управленияглавным приводом клети. Выход блокарассогласования через инерционноезвено и нелинейное дифференцирующеезвено подключен параллельнокорректору на вход ИПД усилителя 3,Недостатком данного устройстваявляется то, что для полученияудовлетворительного качества регулирования толщины полосы необходимо дополнительно корректировать коэффициенты ИПД регулятора при сменерабочих валков. Это приводит к дополнительному усложнению структурыустройства.Цель изобретения - увеличение 60точности регулирования толщины прокатываемой полосы и повышение ее качества.Поставленная цель достигается тем,что в устройство автоматического регулирования толщины полосы на непрерывном прокатном стане, содержащеепоследовательно...
Взрывонепроницаемое уплотнение вала электрической машины
Номер патента: 1023538
Опубликовано: 15.06.1983
Авторы: Дмитренко, Дорошкевич, Ковалев, Колендовский, Пышняк, Резник
МПК: H02K 5/136
Метки: вала, взрывонепроницаемое, уплотнение, электрической
...с кольце. вым выступом втулки 6 торцовое герметичное уплотнение за счет сжатия ихпружиной 8. Уплотнение вэрывонепрони" 30 цаемого зазора между крышкой подшипника 5 н неподвижной втулкой 6 обеспе-чивает герметизацию пвлости 9, а наличиеЙэрывоиепроницаэмыхзазоров (подвижного и неподвижного) между втулкой 6 и З 5 валом 1, в также между втулкой 6 икрышкой 5 в совокупности с жидкостью,заполнякипей полость 9, обеспечиваетвзрывозашишенность, так как препятствует распространению горения в окружаю шую электрическую машину взРывоопаснуюсреду при взрыве или коротком замыкании в полости, электрической машиныПри этом наличие диэлектрической жидкости в полости подшипникового уэна 45 позволяет установить зазоры большейвеличины чем, необходимо...
Устройство для защиты четырехпроводной сети от обрыва фаз
Номер патента: 1023507
Опубликовано: 15.06.1983
Автор: Дмитренко
МПК: H02H 7/09
Метки: защиты, обрыва, сети, фаз, четырехпроводной
...во вторую фазу сети, четвертый конденсатор, к нулевомупроводу подключены вторые выводытретьего, первого и четвертого реэисторов, первые обкладки первого и четвертого конденсаторов, катод тиристора ипервая база однопереходного транзистора, вторая база которого подключенако второй обкладке первого конденсатора и к катоду второго диода, анод последнего соединен с обшей точкой соединения второго конденсатора и второгорезистора, включенных в третью фазу,первый резистор включен последовательно с конденсатором КС -цепи, втораяобкладка четвертого конг енсатора подключена к катоду первого диода, анодпоследнего соединен с общей точкойсоединения третьего конденсатора, итретьего резистора,На чертеже представлена принципиальная электрическая...
Устройство для автоматической локомотивной сигнализации
Номер патента: 1022851
Опубликовано: 15.06.1983
Авторы: Дмитренко, Ефимов, Здоровцов, Микулик, Сурменков
МПК: B61L 25/06
Метки: автоматической, локомотивной, сигнализации
...блока индикации.На чертеже представлена схема устройства,Устройство содержит блок 1 кодирования, связанный своим выходом с путевым передатчиком 2, выходы которого подключены к рельсовой линии 3. На локомотиве установлены приемные элементы 4, усилители 5, выходы которых подключены к блоку 6 логического сложения и к блоку 7 логического умножения. Выход блока 7 логического умножения подключен к входу дешифратора 8, выходы которого соединены с входом блока 9 торможения и одним входом блока 10 индикации, к другому входу которого подключен блок 6 логического сложения. Устройство содержит блок 11 контроля работы путевого передатчика и блок 12 полуавтоматической блокировки.Устройство работает следующим образом.В зависимости от сигнального...
Устройство для защиты четырехпроводной сети от изменения чередования и обрыва фаз
Номер патента: 1022256
Опубликовано: 07.06.1983
Автор: Дмитренко
МПК: H02H 7/09
Метки: защиты, изменения, обрыва, сети, фаз, чередования, четырехпроводной
...а вторые выводы первого конденсатора, первого 55резистора и второго резистора, включенного последовательно с вторым конденсатором, объединены, тиристор,в анодную цепь которого включеныпоследовательно соединенные исполнительный элемент и первый выпря"митель, управляющий электрод соединен с пороговым элементом, третийконденсатор, дополнительно введенысогласующий трансформатор, выпрями 65 тельный мост, указанный первый выпрямитель выполнен также в виде выпрямительного моста, причем первичная обмотка согласующего трансформатора подключена параллельно второму резистору, вторичная обмоткак одной из диагоналей дополнительно введенного выпрямительного моста,вторая диагональ которого шунтирована третьим конденсатором й подключена к цепи...
Устройство для определения диаграммы направленности антенны
Номер патента: 1022075
Опубликовано: 07.06.1983
Авторы: Дмитренко, Зуйкова, Игнатьев, Курочкин, Островский, Пасманик, Сысоев, Турчин
МПК: G01R 29/10
Метки: антенны, диаграммы, направленности
...в оптическую голограмму, а также оптически связанный сним оптический анализатор спектра,выход которого подключен к индикатору, и датчики положения зонда 2. 25Однако известное устройство имеетсложную конструкцию.Цель изобретения в . упрощение устройства.Цель достигается тем, что в устройстве для определения диаграммынаправленности антенны, содержащемзонд, установленный с воэможностьюперемещения в раскрыве исследуемойантенны, последовательно соединенные.высокочастотный генератор, возбуждакщий исследуемую антенну, амплифазометр, блок преобразования радиоголограммы в оптическую голограмму, атакже оптически связанный с ним оптический анализатор спектра, выход 40которого подключен к индикатору, идатчики положения зонда, блок...
Тиристорный регулятор напряжения
Номер патента: 1020957
Опубликовано: 30.05.1983
Авторы: Дмитренко, Олейник
МПК: H02P 13/16
Метки: регулятор, тиристорный
...22, черезрезистор 23 поцсоециненный к источнику (20-21) постоянного тока.Регулятор напряжения работает следующим образом,Базы оцноперехоцного транзистора 5питаются от источника (20 21) постоян-.ного тока, а питание КС -контура 6,7,к которому поцключен эмиттер транзистсь:ра 5, осуществляется регулируемымс помощью потенциометра 22 напряжением постоянного тока. Резистор 14поцключен к источнику пульсирующегоюка, частота которая равна удвоеннойчастоте сети. Для получения пульсирующего тока к вторичной обмотке трансформатора 18 поцключен циоцный мост 19.Трансформатор 18 обеспечивает гальваническую развязку цепей управлениясимистора 1 и его силовой цепи и через него осуществляется синхронизацияцепей управления с силовой цепью...
Устройство контроля прибытия поезда в полном составе
Номер патента: 1020291
Опубликовано: 30.05.1983
Авторы: Дмитренко, Ефимов, Здоровцов, Микулик, Семьянских
МПК: B61L 1/16
Метки: поезда, полном, прибытия, составе
...блока, первый вход блока сравнения подключен к выходу блока полуавтоматическои блокировки, второй - к выл40 ходу одного линейно-счетного блока, а третий - и выходу другого линейно-счетного блока.Кроме того, каждый из датчиков прохода колесных пар поезда выполнен в виде ко роткой рельсовой цепи, длина которой выбрана меньшей минимально возможного расстояния между внутренними осями базы вагонов, но большей максимально возможного межосевого расстояния тележек вагонов. 50На чертеже представлена схема устройства для одного из концов межстанционного перегона.Устройство контроля прибытия поезда в полном составе содержит датчики прохода колесных пар поезда в виде коротких рельсовых цепей 1, причем рельсовые цепи 1 разделены...
Устройство для автоматического регулирования раствора валков прокатной клети
Номер патента: 1014613
Опубликовано: 30.04.1983
Авторы: Богуславский, Гринчук, Дмитренко, Елишевич, Меерович, Мокеичев, Яланский
МПК: B21B 37/58
Метки: валков, клети, прокатной, раствора
...7 толщины, первый элемент 8 сравнения, электрогидравлический преобразователь 9, второй элемент 10 сравнения, ключ 11, инвертор 12, блок 13 управления приводом нажимных винтов, привод 14 нажимных винтов. При этом первый вход первого элемента 8 сравнения соединен с выходом измерителя б толщины. Его второй вход соединен с задатчиком 7 толщины, а выход - с первым входом блока 13 управления приводом нажимных винтов, первым входом электрогидравлического преобразователя 9 и управляющим .входом ключа 11. Выход задатчика 5 давления соединен с вторым входом электрогидравлического преобразователя 9 и первым входом/ второго элемента 10 сравнения. Выход электрогидравлического преобразователя 9 соединен с гидроцилиндрами 1 и входом измерителя 4...
Устройство для регулирования давления насоса
Номер патента: 1012217
Опубликовано: 15.04.1983
Авторы: Дмитренко, Маранец, Олещук, Чалый
МПК: G05D 16/20
...соединенные первый сумматор, усилитель, задатчик тока, блок регулирования тока, преобразователь частоты и электродвигатель,кинематически соединенный с насосом,связанным с гидросетью, а также установленный на электродвигателе датчикскорости, связанный выходом с одним извходов первого сумматора и через второйсумматор, второй вход которого подключен к выходу усилителя, с вторым входом преобразователя частоты, содержитсвязанный с гидросетью датчик давленияи подключенные к его выходу и соединенные последовательно третий сумматор,вторым входом подключенный к эвдатчику выходного параметра, коммутатор иинтегратор выходом связанный с вторымвходом первого сумматора.При этом коммутатор выполнен в виде последовательно соединенных...
Трехслойная панель ограждения
Номер патента: 1010231
Опубликовано: 07.04.1983
Авторы: Вержиковский, Денисюк, Дмитренко, Лысенко
МПК: E04C 2/24
Метки: ограждения, панель, трехслойная
...панель,нмеющая обвязку и обшивку, междукоторыми размещено напрягающееустройство 1,Недостатком такой конструкцииявляется то, что обе обшивки необходимо выполнять из конструкционного материала, что значительно увеличивает расход материала иудорожает конструкцию панелиНаиболее близкой к изобретениюявляется панель мембранного типа свнутренней и наружной мембраннымиобшивками, закрепленными по периметру на элементах обвязки каркаса, и размещенными между ними натяж.ными элементами обшивок 1 2 ,Недостатком этой панели является сложность технологии напряжения и большой расход конструкционного материала на обе обшивки.Целью изобретения является упрощение конструкции панели и снижение расхода конструкционного материала.Укаэанная цель...
Установка для регенерации воздухоочистительных фильтров
Номер патента: 1009540
Опубликовано: 07.04.1983
Авторы: Дмитренко, Маркитанов
МПК: B08B 3/04
Метки: воздухоочистительных, регенерации, фильтров
...к приемной емкости. после их очистки, рабочая емкость расположе 65 на над упорами, а емкости с загрязненным и чистым моющим агентом разделены между собой, распсложены поразные стороны от рабочей емкости исопряжены с ее стенками, причем рабочая емкость сообщена с емкостьюдля чистого моющего агента ниже упо.ров и с емкостью для загрязненногомоюцего агента выше упоров.На чертеже изображена установкадля регенерации воздухоочистительных фильтров.,Установка для регенерации воздухоочистительных фильтров содержит питательную кассету 1 для загрязненных фильтров 2 с подающим механизмом 3; транспортирующее устройство 4 с цилиндром 5; емкость длячистого моющего агента б, оборудованную нагревательными элементами 7;вентилем для подачи сжатого...
Релейное устройство
Номер патента: 1008815
Опубликовано: 30.03.1983
Автор: Дмитренко
МПК: H01H 47/00
Метки: релейное
...предлагаемого устройства.Релейное устройство содержит делитель напряжения, составленный резистором 1 и датчиком, например термореэистор 2,. потенциометр-эадатчикЭ, однопереходный транзистор 4, кпереходу эмиттер-база которого под ключены через резистор 5 накопительный конденсатор б, исполнительный элемент,. например нагреватель 7, подсоединенный к источнику переменного напряжения (клеммы 8 и 9) через симистор 10, транзистор 11, второй конденсатор 12, резисторы 13 - 15, потенциометр 16, резистор 17 и источник постоянного напряжения, состоящий из конденсатора 18 и 19, стабилитрона 20 и диода 21, резистор 22.Устройство работает следующим образом.Если температура в зоне установки датчика выше заданной, сопротивление датчика...
Способ получения кормовой добавки
Номер патента: 1005755
Опубликовано: 23.03.1983
Авторы: Бацанов, Бойко, Быков, Головин, Дмитренко, Евдокимов, Корольков, Леванова, Ливанова, Сараф, Токарев, Яблочкина
МПК: A23K 1/12
...сырья,равного 180 л добавленных 100 л растворакислоты и образующихся 100 л конденсатагреющего пара, в реакционной смеси образуется 380 л жидкостичто соотз;.тствуетпри нзличкд 20 кг сухого вещества величинегидромодуля, равной 1,7. 1 го окончании выдержки в гидролизаппарат подают 3 кг газообразного аммиака. Полученную гидролизатмассу выгружаьзт изщцролиэаппарата путем выстрела .при 3 ати.Влажность полученного продукта 64%, рН 4,4,содержание сахаров 20%, легкоусвояемой целлюлозы 20%, уксусной кислоты и ее солей 5%,П р и м е р 2. Осиновые опилки влажностью 45% в количестве 400 кг (220 кг су.хого вещества) загружают в гидролизаппаратемкостью 3 м, Одновременно в аппарат подают 1000 л 1,2%.ной серной кислоты, катретой до 60 С. Затем при...
Двухпозиционный регулятор
Номер патента: 1004996
Опубликовано: 15.03.1983
Автор: Дмитренко
МПК: G05D 23/19
Метки: двухпозиционный, регулятор
...верхнего уровня, и другойтранспортер, подающий на первый корм,останавливается. Пластина, возвращаясь вниз, замыкает магнитом контакты.датчика нижнего уровня, и второйтранспортер включается, подавая кормна первый транспортер,Регулятор работает следующим образом, 6 При включении его в сеть до напряжения на стабилитроне 16 заряжается конденсатор 18 фильтра источника пи- тания постоянного напряжения, и под действием его напряжения начинает заряжаться через резистор 11 конденсатор 12. Когда конденсатор 12 зарядится через заданный интервал времени до порога отпирания транзистора 10, последний отпирается, и конденсатор 12 разряжается через открытый транзистор 10 на резистор 14. Под действием импульса, выделяемого на резисторе 14...

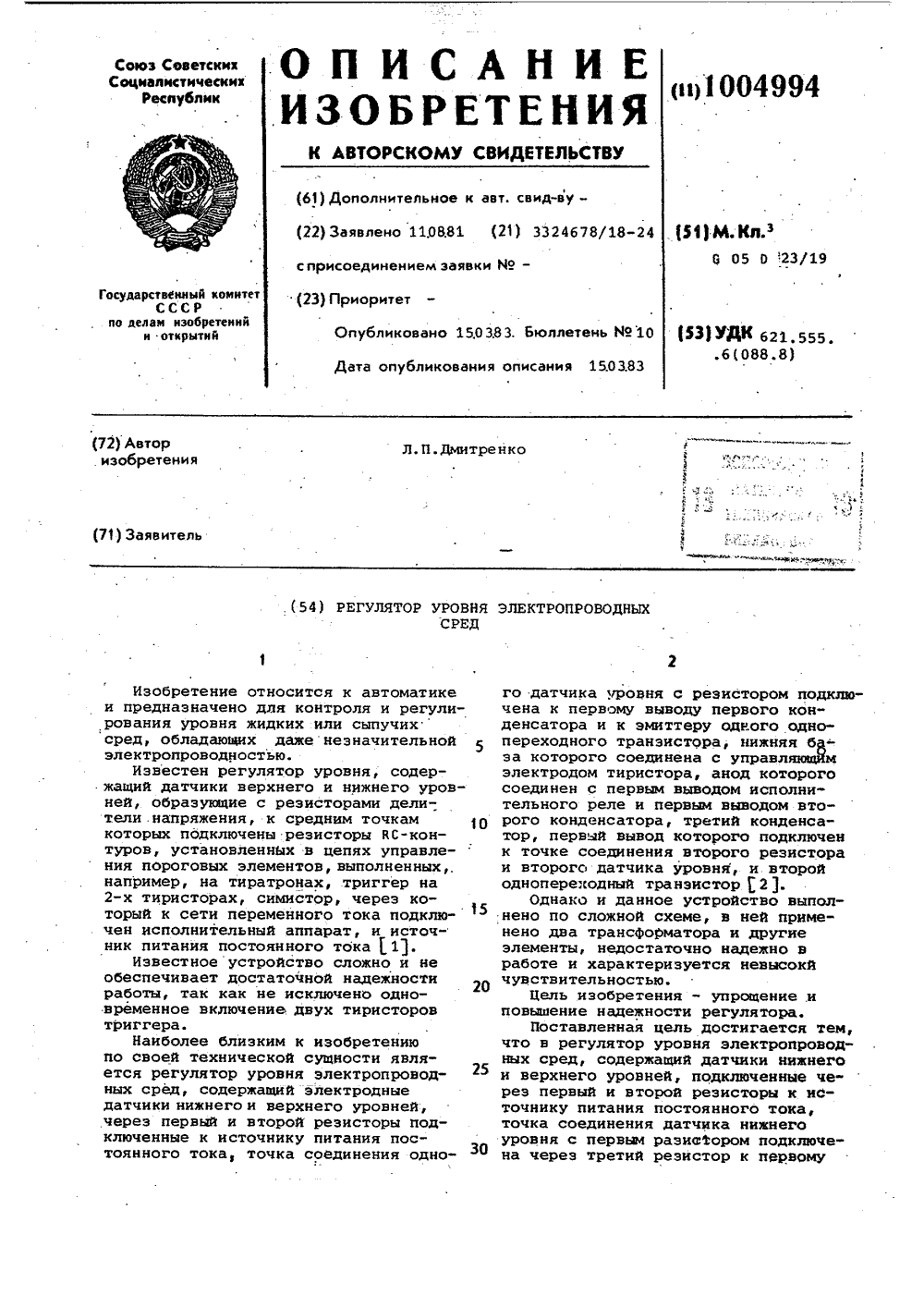

Регулятор уровня электропроводных сред
Номер патента: 1004994
Опубликовано: 15.03.1983
Автор: Дмитренко
МПК: G05D 23/19
Метки: регулятор, сред, уровня, электропроводных
...7. При этом конденсатор 5, разряжаясь через отпирающийся тран зистор 7 на резистор 17, вызывает отпирание тиристора 9 и включение исполнительного реле 10. Реле 10 управляет исполнительными органами, подающими в емкость жидкость или сы пучий материал, уровень которого контролируется. За счет протекания через резистор 15, обмотку реле 10 и тиристор 9 постоянного тока тиристор 9 удерживается в открытом положении. До тех пор, пока уровень контролируемой среды ниже датчика 1, падение напряжения на переходе управляющий электрод - корпус емкости, образующих датчик верхнего уровня, превышает порог отпирания второго транзистора 8. При этом конденсатор 6 через разделительный диод 14 периодически разряжается на транзистор 8. Через этот транзистор...
Устройство для установки межвалкового зазора прокатной клети
Номер патента: 1002061
Опубликовано: 07.03.1983
Авторы: Воднев, Гесслер, Дмитренко, Елишевич, Яланский
МПК: B21B 37/62
Метки: зазора, клети, межвалкового, прокатной, установки
...давление. Масло из мотор-насоса через саморегу-р 5 лирующийся дроссель 14 поступает в бак 13, причем расход жидкости через такой дроссель не зависит от давления на его входе, т.е, расход постоянен по величине. В данном случае30 дроссель настраивают на расход, составляющий 10-20 от максимального расхода, на который расчитан мотор- насос. Обратный клапан 9 при этом закрыт, поскольку давление в магистрали 7 больше, чем в мотор-насосе, работающем на холостом ходу. Поддерживается оно газовым гидроаккумулятором 8. Это давление развивает в гидроцилиндрах 5 постоянное по величине усилие гидрораспора подушек 6, достаточное для уравновешивания верхнего опорного валка 4.При малой скорости вращения нажимных винтов с целью коррекции толщины...
Электролизер для очистки сточных вод
Номер патента: 1000406
Опубликовано: 28.02.1983
Авторы: Дмитренко, Журков, Затыльников, Захоржевская, Касьянов, Слепцов, Сокол
МПК: C02F 1/46
Метки: вод, сточных, электролизер
...например, трубкой 21.Патрубок 8 установлен в придонной части желоба 2, точнее приямка 16, и предназначен для ввода очищаемой воды с загрязнякарпаи воду веществами, удельный вес которых меньше удельного веса воды, а для выводаочищенной воды от таких загрязняющих веществ предназначен ватрубок 10, который установлен на уровненижней ветви конвейерной ленты 13,Стенка корпуса 1, на которой размещены патрубки 9 и 10 вывода. очищен-,ной воды имеет щелевое окно с переливным порогом 22, который расположен выше уровня нижней ветви конвейерной ленты 13, т.е. выае патрубка 10 вывода очищаемой воды. Щелевоеокно через переливной.порог 22 соединено посредством лотка или трубопровода с емкостью или с системойсбора очищенной воды ( не показаны.С...
Устройство для пуска асинхронного электродвигателя
Номер патента: 997213
Опубликовано: 15.02.1983
Автор: Дмитренко
МПК: H02P 1/32
Метки: асинхронного, пуска, электродвигателя
...наконденсаторе 21 по цепи, составленнойпереходом катод - управляющий электрод симистора 9, диодом 12, тиристором 11 и резистором 19, протекает Э 4выпрямленный ток, отпирающий симистор 9, Поэтому и после размыкания контактов кнопки 5 катушка 1 оста-, ется включенной, поскольку через ее обмотку протекает ток через открытый симистор 9, Силовыми контактами (не показаны) катушка 1 включает статорные обмотки электродвигателя в пусковой режим, например, по схеме "звезда" или на нижнюю скорость, На,чинается процесс пуска электродвигателя. До падения напряжения на резисторе 18 через резисторы 19 и 17 заряжается конденсатор 15. Через открытый тиристор 11 и резистор 20 начинает заряжаться конденсатор 16, Как толь" ко напряжение на...
Реле времени
Номер патента: 997121
Опубликовано: 15.02.1983
Автор: Дмитренко
МПК: H01H 47/18
...содержит тиристор 1, нагрузочный резистор 2, времязадающий конденсатор 3, образующий с резистором. 4 параллельный ВС-контур, однопереходный транзистор 5, разделительные диоды б, 7 и 8, коммутирую;,щий конденсатор 9, резисторы 10 и 11, клеммы источника питания 12 и 13, клемму 14 запуска, термостабилиэирующий резистор 15.Реле времени работает следующим образом.При подаче напряжения питания на клеммы 12 и 13 отпирается однопереходный транзистор 5, через переход эмиттер - база которого, диод 7, конденсатор 3 и резистор 11 проходит ток заряда конденсатора 3, и конденсатор 3 заряжается примерно до напряжения источника питания. Через ,резистор 10, диод б и транзистор 5 протекает ток, обеспечивающий удержание транзистора 5 в открытом...
Способ очистки ротора с наклонными лопатками
Номер патента: 994062
Опубликовано: 07.02.1983
Авторы: Дмитренко, Лапшин, Старосек, Ярошенко
МПК: B08B 3/02
Метки: лопатками, наклонными, ротора
...ротор вращают в сторону наклона лопаток,20 а моющии агент подают в радиальном направлении от оси вращения ротора.На чертеже изображен общий вид ротора дымососа, содержащего колесо 1 с наклонными лопатками 2 и валом 3. В период очистки ротор вращают в обратном направлении, а струи моющего агента через насадки 4, установленные симметрично оси вала, подают в канал 5 навстречу вращению ротора.Очистка осуществляется следующим образом. Ротор вращают в обратном направлении. При этом происходит смена рабочих поверхностей лопаток 2. Одновременно с изменением направления вращения ротора в межлопаточный канал 5 подают струи моющего агента под давлением и направляют их навстречу вращению ротора. При вращении ротора в обратном направлении, без...
Устройство для управления реверсивным электродвигателем
Номер патента: 993419
Опубликовано: 30.01.1983
Автор: Дмитренко
МПК: H02P 1/32, H03K 17/56
Метки: реверсивным, электродвигателем
...соединены с.симистором. Источник 13 выпрямленного напряжения содержит конденсаторы 19 и 20, диод 21 и стабилитрон 22.55 19 4При подаче напряжения питания на клеммы 6 и 14 источника переменного тока до напряжения, падающего на стабилитроне 22, заряжается через диод 21 конденсатор фильтра 20. Гсли приводной механизм находится в таком положении, что контакты 17 и 18 путевых выключателей разомкнуты, то при нажатии первой кнопки ее контакт 16 разомкнется, а контакт 8 замкнется и через переход катод - управляющий электрод симистора 17, контакт 8 кноп ки управления и резистор 12 протекает под действием напряжения на конденсаторе 20 постоянный ток, Этот ток вызывает отпирание симистора 1.7, через который и контакты Зф и 15 и обмотку катушки 1...
Препарат для лечения желудочно-кишечных заболеваний сельскохозяйственных животных
Номер патента: 803157
Опубликовано: 23.01.1983
Авторы: Васильев, Гвоздева, Дмитренко, Корольков, Кузнецов, Леванова, Урбан
МПК: A61K 35/78
Метки: желудочно-кишечных, животных, заболеваний, лечения, препарат, сельскохозяйственных
...60Иинеральные вещества2 30 Предпочтительным для использования является препарат при следующем содержании компонентов, вес.3: Опытные группыКонтрольные группы ецение антибиотиками сульфаниламидами средний срок л чения днях Среднийсрок лечения вднях Из них Количестволеченыхтелят,Угрупп коликоличестволеченыхтелят,гол из них групп.чество гидроцеллю лозы в препа" рате, 3выздо- ровело выздо- ровело л гол 3 гол Юе е 0 . 30 100 3 5 09 105 96 3-5 53 94 80 85 4-8 40 32 80 4-8 2 43 98 3 6 Юа64 128 78 Итого: 1 ие с рата.на. основе лигнина является борепа- лее эффективным. В среднем в опытны Лечение лигнинсодержащимпрепаратом Из таблицы видно, что леч ользованием предложенного 57 аЛигнин 49-73 Гидроцеллюлоза 24-50 Иинеральные вещества 1-3 Для...
Катализатор для синтеза аммиака
Номер патента: 988327
Опубликовано: 15.01.1983
Авторы: Дмитренко, Еременко, Комаров, Кузнецов, Лемешонок, Манцева, Рабина, Розин, Хачатурян, Эфрос
МПК: B01J 23/89
Метки: аммиака, катализатор, синтеза
....аммиака при рН=10 осаждают, гидроокиси железа и магния. Затем осаждают гидроокись кобальта из водного раствора, содержащего 29 г Со(ИО) 6 Н О 5-ным водйым раствором аммиака при рНа 8 15 В свежеосажденные гидрОокиси добавля-ют 3 г двуокиси рутения, тщательно перемешивают механической мешалкой. Полученную массу гранулируют, сушат и прокаливают при 400800 ф . Катали заторную массу восстанавливают аэот-. водородной смесью (МгН=13) при 100 атм., Ю= 30000 ч-, постепенно повышая температуру от 300 до 475 фС через 25 С, выдерживая каждую темпе ратуру в течение 4 ч. После завершения процесса восстановления катализатор охлаждают и пассивируют азотом, содержащим до 0, кислорода, в течение б ч. Восстановленный и запас аивированный катализатор...
Устройство для подгона животных в загоне, имеющем форму коридора
Номер патента: 988247
Опубликовано: 15.01.1983
Авторы: Борисов, Дмитренко
МПК: A01K 1/00
Метки: животных, загоне, имеющем, коридора, подгона, форму
...5 посредством осей 21 и 22 и в транспортном положении устройства удерживаютол посредством фиксатора 23. Животных, например, овец помещают в загоне 24; который посредством ворот 25 сообщается с за. гоном 26, имеющем Форму коридора. Секция 11 щита 2 соединена с его секцией 10 шарниром 27. Направляющие 7 закреплены на тракторе 8 посредством рамы 28.Устройство работает следующим об" разом.Иэ загона 24 часть животных переводят в загон 26 который имеет название раскол, стенки которого Выполнены иэ панелей. Отсоединив 35 фиксатор 23 от держателей 19 и 14, их переводят в рабочее положение путем поворота их иа осях 21 и 22 и фиксируют раскосами 20.При подъема каретки 5 вдоль нап равлякщих в крайнее верхнее положение, посредством...

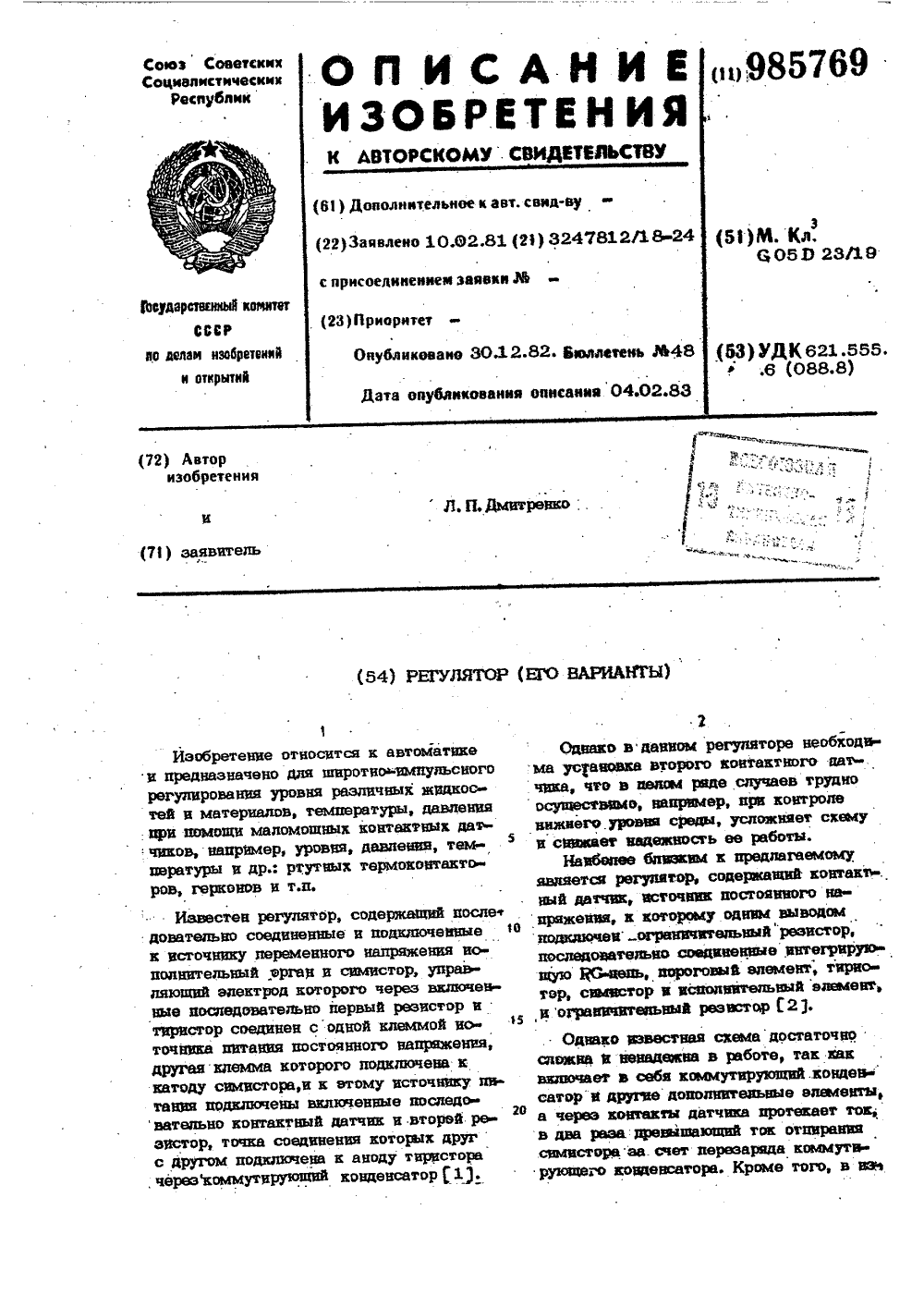

Регулятор (его варианты)
Номер патента: 985769
Опубликовано: 30.12.1982
Автор: Дмитренко
МПК: G05D 23/19
Метки: варианты, его, регулятор
...работой которых выполняется контактами (не показаны) исполнительного реле 1. Вместо исполнительного реле 1 может быть непосредственно включен тяговый электромагнит, управляющий уибером или заслонкой, однофазный электродвигатель и т,п.Регулятор работает следующим образом,При включении регулятора в сеть через балластный конденсатор 12 и диод 14 до напряжения на стабилитроне 1 3 заряжается конденсатор 1 5 фильтра. Когда уровень материала в емкости ниже датчика уровня, его контакты 5 замыкаются (фиг, 1) или размыкаются (фиг, 2), При этом под действием напряжения на конденсаторе 15 фильтра через резисторы 6 и 10 и контакты 5 датчика (фиг.1) начинает заряжаться конденсатор 7 ВС- контура. Когда через заданный интервал времени конденсатор...
Термометр сопротивления
Номер патента: 985715
Опубликовано: 30.12.1982
Авторы: Глухов, Дмитренко, Шабло
МПК: G01K 7/16
Метки: сопротивления, термометр
...участвующиев соиспарении, подбирают такимобразом, чтобы они не образовывалидруг с другом твердых растворов 15или химических соединений. Металли"ческой составляющей могут быть,например, 5 ц, РЬ, Яп, А 9 и Ац. В качестве полупроводниковой компонентымогут быть, например, Ое и . Температура подложки при осаждении составляет не менее 2/3 температурыплавления металла (по шкале Кельвина),При напылении на подложку с такойтемпературой металл собирается в 25гранулы.После осаждения производится кристализационный отжиг, что необходимодля стабилизации свойств пленки, Врезультате получают гранулированную 3 Опленку с островками металла, окруженными поликристаллическим полупроводником. Проводимость в такой системеосуществляется по металлическим...
Релейное устройство
Номер патента: 984050
Опубликовано: 23.12.1982
Автор: Дмитренко
МПК: H03K 17/567
Метки: релейное
...напряжения поступает на базы транзис 1 о тора 4, несколько повышая порог егосрабатывания.Если температура опустится нижезаданной, напряжение на терморезисторе 2 превысит порог отпирания 15 однопереходного транзистора 4, иконденсатор 5 зарядится до этого напряжения через резисторы 3 и 1,При этом диод 15 препятствует заряду конденсатора 17 до напряжения, 2 О падающего на терморезисторе 2. Кактолько конденсатор 5 зарядится донапряжения отпирания однопереходного транзистора 4, он открывается,и через него на резистор 6 разряжар 5 ется конденсатор 5, а через разделительный диод 15 - конденсатор 17,Под действием импульса напряжения,падающего на резисторе б, каждый полупериод напряжения питающей сетиотпирает тиристор 7, и церез исполнительный...
Позиционный регулятор
Номер патента: 981959
Опубликовано: 15.12.1982
Автор: Дмитренко
МПК: G05D 23/19
Метки: позиционный, регулятор
...конденсатор 46 заряжается до такого же напряжения. Одновременно через резистор 44 заряжается конденсатор 42, и как только он зарядится до порога отпирания транзистора 43 генератораимпульсов, транзистор отпирается, пропуская через себя на резисторы 41 и 96 импульс тока. Импульс тока проходит через конденсаторы 45 и 46 и отпертый диод 47 блока запуска распределителя в работу в цепь управления тиристора 50 распределителя импульсов, и тиристор 50 отпирается, пропуская через резисторы 58 и 54 ток. Одновременно включается исполнительный орган, например электромагнитное реле, подсоединяемое к клемме 81 или взамен резистора 54, обеспечивая минимальную подачу теплоносителя к объекту регулирования. За счет протекания постоянного тока тиристор 50...
