Номер патента: 478372

Опубликовано: 25.07.1975

Автор: Дмитренко

МПК: H01H 36/00

Метки: многопозиционное, регулирующее

...на вход 48 тиратроны 33 и 37 поджигаются по промежут-.; 45кам сетка-катод, но так как напряжениена анод-катодном промежутке равно номинальному лишь у тиратрона 33 он поджигается. Через диод 43, анод-катодный промежуток тиратрона 33 и резистор 49 начинает протекать разрядный ток конденсатора 46, под действием. которого поджигается тиратрон 32. Конденсатор 46 разряжается через диод 43 и анод-катодныйпромежуток тиратрона 32 на обмотку реле 26, вызывая его включение. Одновременно с включением реле 26 в катоднуюцель тиратрона 33 подается отрицательноесмещение за счет увеличения напряженияна обмотке реле 26. Поэтому, когдаподает.ся,второй управляющий импульс на вход 48, хотя кондесатор 46 заряжен, тиратрон33 не загорится, так как...

Номер патента: 477878

Опубликовано: 25.07.1975

Авторы: Гарсия, Дмитренко, Квасов, Косилов, Михайлов, Страхов, Тафт

МПК: B61L 25/04

Метки: информации, средства, считывания, транспортного

...с передающей телевизионной кайых с путевым датчиком 3, электроннооптическим преобразователем 4 и синхронизатором 5, подключенным к блоку выделения координат 6 и преобразователю 7 аналоговой величины в код, а формирователь8 селекторных импульсов соединен синхронизатором 5 и блоками совпадения 9 ивыделения координат 6, последний из которых соединен с передающей телевизионной камерой 10,Когда транспортное средство приближается к пункту контроля (на чертеже не показанному), срабатывает путевой датчик 3и запускает генератор 2 стробирующих импульсов, появляющихся на входе электронно(оптического преобразователя 4 на кото. рый через оптическую систему 11 попадает носитель информации 1, Одновременноимпульсы с генератора 2 запускают...

Номер патента: 474691

Опубликовано: 25.06.1975

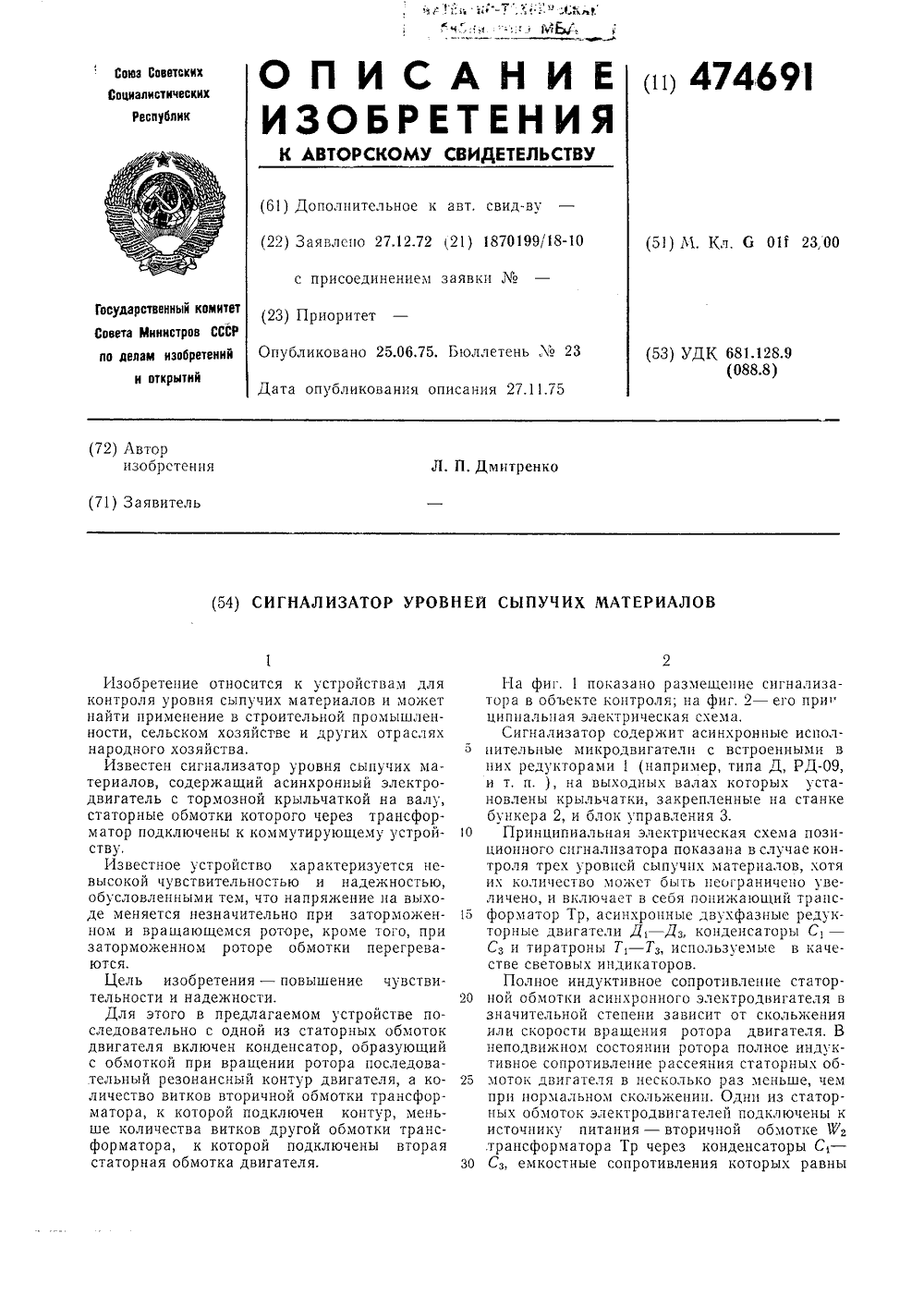

Автор: Дмитренко

МПК: G01F 23/00

Метки: сигнализатор, сыпучих, уровней

...- Т., используемые в качестве световых индикаторов.Полное индуктивное сопротивление статор 20 ной обмотки асинхронного электродвигателя взначительной степени зависит от скольженияили скорости вращения ротора двигателя. Внеподвижном состоянии ротора полное индуктивное сопротивление рассеяния статорных об 25 моток двигателя В несколько раз меньше, чемпри нормальном скольжении. Одни из статорцых обмоток электродвигателей подключены кисточнику питания - вторичной обмотке %2.трансформатора Тр через конденсаторы С, -30 Са, емкостные сопротивления которых равныиндуктивным сопротивлениям обмоток при определенной скорости вращения двигателей, т. е. таким образом, чтобы при номинальной скорости был резонанс напряжений, Последовательные резонансные...

Номер патента: 470301

Опубликовано: 15.05.1975

Авторы: Батюков, Вейнов, Дмитренко, Лидоренко, Мазитов, Наумов, Пискунов, Торопцов, Троянкер, Чижик

МПК: B01D 13/02

Метки: электродиализатор

...элсктродцализатор.ЗО ЗЛЕтроддЛцзятор СОСТОИТ Из Катода 1, выполненного в виде электрола первого рода, пористого диффузионного водородного анода 2, катодцой ц анодной электродных камер 3 ц 4, катцонцтовых ц анионитовых ионообмеиных мембран 5 ц 6, образуюших камеры 7 децонизаццц ц 8 концентрирования, газоотделцтсля 9, газопровода 10 и прианодной газоОй дмсры 11,;)Г)Гтродцдлцзятор работает следующи) ООРДЗОМ.Об)ряб)д)ТЫс)т)1,Е ратВОрЫ ПОдяОт В КаМЕ- ры 3, 4, 7 и 8, я к электродам 1 и 2 поступает Нсс ПР 51 жН 1 С ОТ ИСТОЧНЦКД Г 10 СТОЯННОГО ТОа. Протекание через систему электрического тоа прцзодцтпереносу ионов растворенной со:ш, например хлористого натрия, из камер 7 ;1 цоцизаццц в камеры 8 концентрирования через ионообменные...

Номер патента: 462276

Опубликовано: 28.02.1975

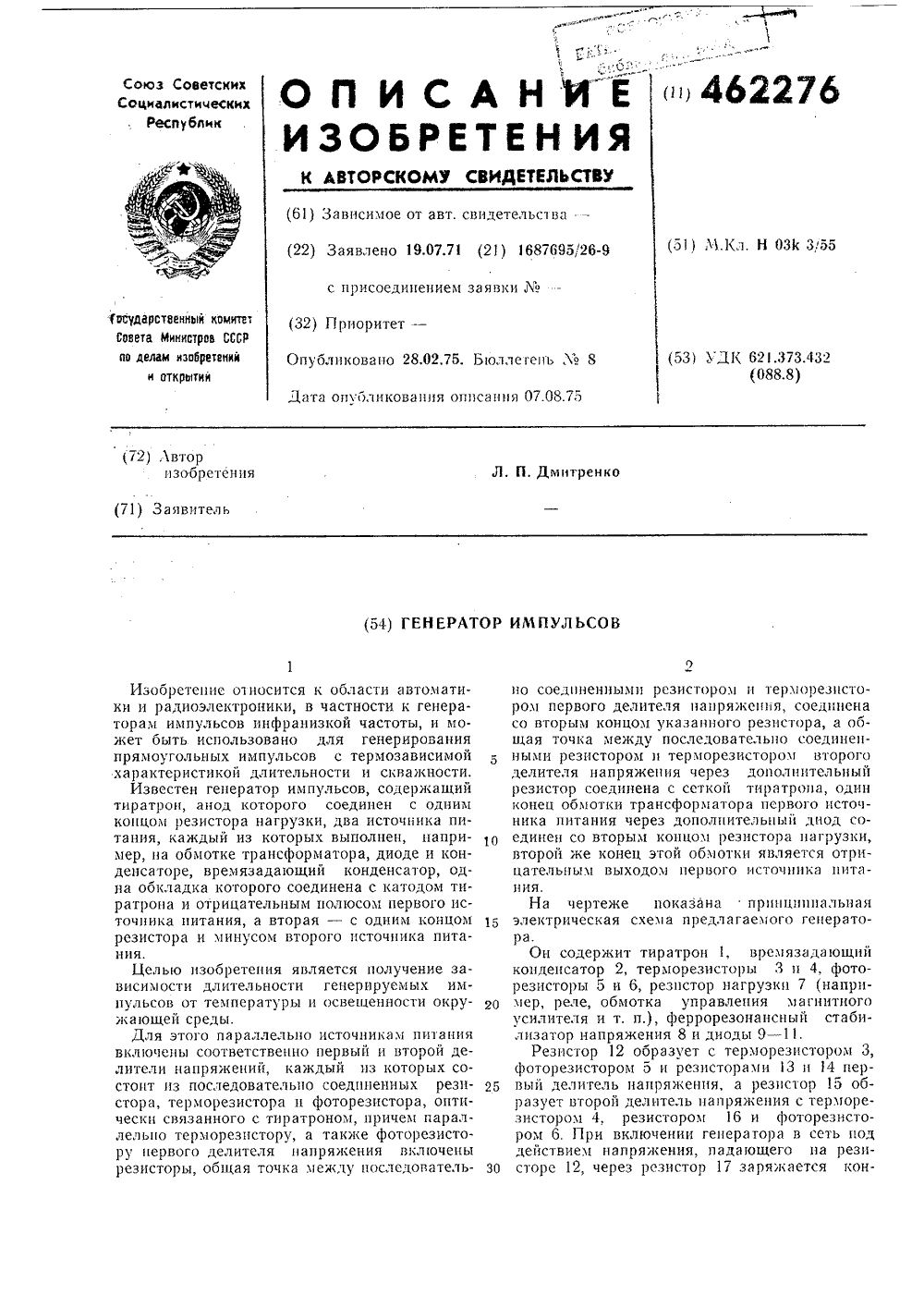

Автор: Дмитренко

МПК: H03K 3/55

Метки: генератор, импульсов

...зажигаясь, резко снижает сопротивление фоторезистора 6 и падение напряжения ца резисторе 15 резко увеличивается за счет перераспределения напряжения мекду резистором 16 и терморезистором 4 и резистором 15. Разряд конденсатора 2 будет осуществляться до напряжения У. = И - Е (У - напряжение гашения тиратрона по промежутку сетка - катод, Е - напряжение падающее на резисторе 15). Когда напряжение ца конденсаторе 2 достигнет значения Бс, тиратрон гасцет в провалах между импульсами выпрямленного тока. Напряжение ца резисторе 15 резко снижается, а ток, проходящий через резистор нагрузки 7 сиикается до нуля. Введение световой обратной связи позволяет увеличить глубину разряда конденсатора 2 до напряжения 13 с =1.1 - Е, за счет резкого...

Номер патента: 458579

Опубликовано: 30.01.1975

Авторы: Бушуев, Дмитренко, Довгалюк, Заднепряный

МПК: C21B 1/00

Метки: крупных, окатышей, отбора

...свободно расположено цилиндрическое тело.На фиг, 1 схемат н общий вид предлагаемого у иг. 2 - разрез по А - А на фиг. Устройство содержит устанавливаемый над чашей окомкователя (зоной окомкования) приводной консольный вал 1 с радиально установленными прутками 2 на барабанном грохоте 3. Барабанный грохот 3 является одновременно и грохотом и камерой измельчения, а поэтому его цилиндрическая поверхность выполнена с радиальными отверстиями.Барабанный грохот имеет, радиальное загрузочное окно 4. Прутки закреплены на наружной поверхности барабанного грохота по его образующей у загрузочного окна. В данном случае барабанный грохот выполнен в виде беличьей клетки, внутри которого находится мелющее тело 5 в виде обрезиненного цил,инар а.При...

Номер патента: 458341

Опубликовано: 30.01.1975

Авторы: Бреслер, Дмитренко, Пироцкий, Тучинский, Федик

МПК: B07B 7/02

Метки: пневматическом, сепарации, сыпучих, транспортировании

...сепарации может быть осуществлен следующим образом.Исходный матсриал с помощью пневмовинтового насоса по вертикальному труоопроводу подают в корпус сспаратсра, снабженный отражателем. При выходе из трубопровода ма териаловозду 1 шпой смеси с помощью завихрителя придают враще,ис относнтелыно оси напразле пи транспортирования и за счет удард матер камер авлеш аспиць цонтро часталу куполооб. е сепаратора е движениясепарируемо бедная сила, ицы к перифе.я сила, прида. движение, -1 еа продувают ый тангенци.бразно мателеннаьноетериалводимпол оо эффективнлов. ает повышен ыпучих матор дышет из о бр еч ен и 71) Заявитель Государственный об отражатель придают разное распределение в изменяя тем самым напрВ зоне сепарации на ч го...

Номер патента: 457127

Опубликовано: 15.01.1975

Авторы: Дмитренко, Коваль, Маркова, Никитина

МПК: H01M 35/18

Метки: сухозаряженного, цинкового, электрода

...на токоотвод, Однако развешивание активной массы для каждого электрода - операция трудоемкая. Кроме того, трудно равномерно распределить по большой по верхности электрода сравнительно малое количество активной массы, Влажная активная масса легко цементируется при хранении, что также затрудняет процесс намазки,Предлагаемый способ позволяет механизи ровать процесс и улучшить качество электродов. Это достигается тем, что цинковую пыль и окислы цинка предварительно увлажняют в водном растворе:поливинилового спирта, полученную смесь пропускают через сито, после 25 чего гранулированную массу наносят на токо- отвод, прессуют, вторично обрабатывают, например, посредством пульверизации водным раствором поливинилового спирта и сушат.Таким образом...

Номер патента: 449785

Опубликовано: 15.11.1974

Авторы: Дмитренко, Прокопенко

МПК: B23D 63/04

Метки: зубьев, ленточной, пилы, развода

...упирается в колеса 5 и 6. Предмет изобретенияройство для развода зубьев ленточнойвключающее основание, разводный направляющие для перемещения пилы ающий механизм в виде смонтирован,о и после разводного узла колес, свовращающихся ца осях, о т л и ч а юя тем, что, с целью повышения эффексти, оси колес смонтированы на подвиж- лите, установленной па кронштейне, епленном к основанию. Устпилы,узел,и подныхбодрощеестивпоной пприкр Изобретение относится к инструментальному производству.Известно устройство для развода зубьевленточной пилы, включающее основание, разводный узел, направляющие для перемещения пилы и подающий механизм в виде смонтированных до и после разводного узла колес, свободно вращающихся на осях.Недостаток известного...

Номер патента: 448969

Опубликовано: 05.11.1974

Авторы: Дмитренко, Доннер, Токарчик, Финик, Эстрах

МПК: B41L 19/00

Метки: глубокой, печати, форм

...На одном конце втулки 8 с помощьаншкимной гайки 1 О еакреппена съемнаяскоба 11. попукопъпеаой формы, нмпеюшаяна концах вакуум-присосы 12, На другомконце втулки установлена обойма 13 сплоским выступом 14 и внутренней кольцевой канавкой 15,В съемной скобе 11 и втулке 8 имеются каналы 16 и 17, сообщающиеся одинс другим, с вакуум-присосами и с кольцевой канавкой 15 обоймы. Кроме того, канавка 15 обоймы сообщается с радиаюпоныф 1 йотверстием 18, имеющимся в плоском вы-. 2 пступе 14, Пля предотвращения утечки вакуума обойма снабжена уплотнителями 19В станине 1 против плоского выступаобоймы имеется трубчатый упор 20, навинченный на трубу 21 с резьбой для регулирования но высоте, Внутри трубчатогоупора расположен соединенный с...

Номер патента: 445999

Опубликовано: 05.10.1974

Авторы: Аршинова, Дмитренко, Насикан, Равич, Рябиков, Торопцева, Шкляревский

МПК: H05K 3/10

Метки: маска, нанесения, покрытий

...сталей большой тве батывают поверхность до выс чистоты, отжигают и тщательЦель изобретения - созда нанесения покрытий, возможно тых, надежных, не требующих нологии изготовления, - дости что на всю поверхность метал вы предлагаемой маски и вну ности отверстий нанесен слойполипирометиллитимид диаминодифенилоксида, полипирометиллитимид анилинфталеинаи т. д.На поверхность заготовки маски, вырубленной из металлического листа, с отверстиями определенной геометрии, не подвергая ее закалке, полировке и другим операциям, наносят слой 5-12%-ного раствора, полипиромеллитамидокислоты, в диметилформамиде толщиной 70-150 мкм, Образовавшийся слой нагревают в интервале темоператур 20-200 С со скоростью подъематемпературы 2-5 /мин и выдержкой прио200 С...

Номер патента: 438671

Опубликовано: 05.08.1974

Авторы: Александрова, Бельферман, Дмитренко, Игнатович, Колотыркин, Лидоренко, Морозова, Никитина, Праведников, Чередниченко

МПК: C08J 1/34

Метки: комплексообразующего

...поли-а р-трифторстирола, растворимого в органических растворителях, но не растворимого в воде, позволяет получить комплексообразующие материалы в различной форме - в виде гранул, пленок, волокон с высокой механической прочностью (до 40 кгс/см). Высокая химическая и термическая стабильность этого сульфополимера определяет повышенные эксплуатационные характеристики материалов на его основе. илаю ,йв6 идк ,н г 2Сульфополимер и полиэтиленполиамин применяют в соотношении 1: 1 - 10: 1.Способ осуществляется следующим образом,5 В диметилформамиде смешивают исходныекомпоненты, а затем из раствора формуют пленку при комнатной или повышенной температуре, Полученные комплексообразующие материалы имеют высокую обменную емкость 10 по Сп 2+ (до 12,8 мг...

Номер патента: 436101

Опубликовано: 15.07.1974

Авторы: Братухин, Данилов, Дмитренко, Суханов

МПК: D01D 13/00

Метки: c-"fof, ublsl, аппарат, волокна8, гтвгчlt, промывки

...7. Канал каждой секции насадки выполнен в виде сопла 8, большее основание ко торого направлено в сторону устройств дляслива жидкости. В устройство для слива вмонтирована камера 9 для распределения отделочных препараций с перфорированной поверхностью и подводящим штуцером 10, над 10 которой установлен отжимной клапан 11.Аппарат работает следующим образом, Жгут волокна заправляется в аппарат. Промывные жидкости с разной концентра цией растворителя поступают через штуцера3 в центральную часть корпуса по обе стороны перегородки 4, Промывные жидкости движутся направо и налево от центральной части корпуса. В связи с тем, что каналы 7 много секционных насадков 6 выполнены в виде сопла 8, большее основание которого направлено в сторону...

Номер патента: 433049

Опубликовано: 25.06.1974

Авторы: Дмитренко, Дмитриев, Карелин, Кошевой, Локомотивное, Руднев, Шевчук

МПК: B60L 11/06

Метки: 433049

...обмотки якоря гзавного гсцератора 2 с пусковой обмоткой 4, а анодв конце пусковой обмотки 4. Вхол блока ц)мсцеция полярности возб)кдец)1 я 12 соелццец с с)локом 10 коммутацииц силовой цс:1 ц обеих л,зсль-гецсраторшгх установок, а выходы соответствецно сосЛРшецы 1 О с пусковой оомоткой 4 и якорем главпого генератора 2.Устройство для запуска Дизелей сочле)1 сцЦ 1 Х ЛИЗСЛЬ-ГС.С 1)210,)ЦЫХСТс 1 ЦОЬС)( РЗООТЗСТ следувши)1 образом. 15Коммутирукнцсе устройство 5 силовой цепиС)В 11 ЧПОГО .3)1 Скс сЕрсэ ц) СКС)В) О обМОТК) 1 соединяет источник питания первичного за. уска б с главным гецератором 2. При этом г;авцый генератор 2 работает как сериесцый 20 Двигатель ,Стартер) ц раскручивает дизель 1 ло оборотов вспышки Тослива в ццлццдрах...

Номер патента: 430409

Опубликовано: 30.05.1974

Авторы: Воронков, Дмитренко, Зайденман, Никольский, Ордена, Шмарь

МПК: G06M 3/02

Метки: времени, машин, работы, учета

...кулометры, стабилитроны и резисторы. Однако с помощью такого устройства время работы машины опре деляется с погрешностью, которая обусловлена значительными колебаниями внутреннего сопротивления ртутного кулометра и напряжения источника питания, приводящими к отклонению величины тока через кулометр от 15 расчетной.Целью изобретения является повышение точности устройства.Это достигается тем, что в предлагаемом устройстве эмиттер первого транзистора че рез ртутный кулометр, зашунтированный конденсатором, соединен с базой второго транзистора и через третий резистор с вторым полюсом источника напряжения. транзистора 1 и с коллек. Через резистор 4 кола 1 соединен с эмиттером иодом стабилитрона 5. Касоединен с вторым полю- ряжения У. Эмиттер...

Номер патента: 427319

Опубликовано: 05.05.1974

Автор: Дмитренко

МПК: G05D 9/12

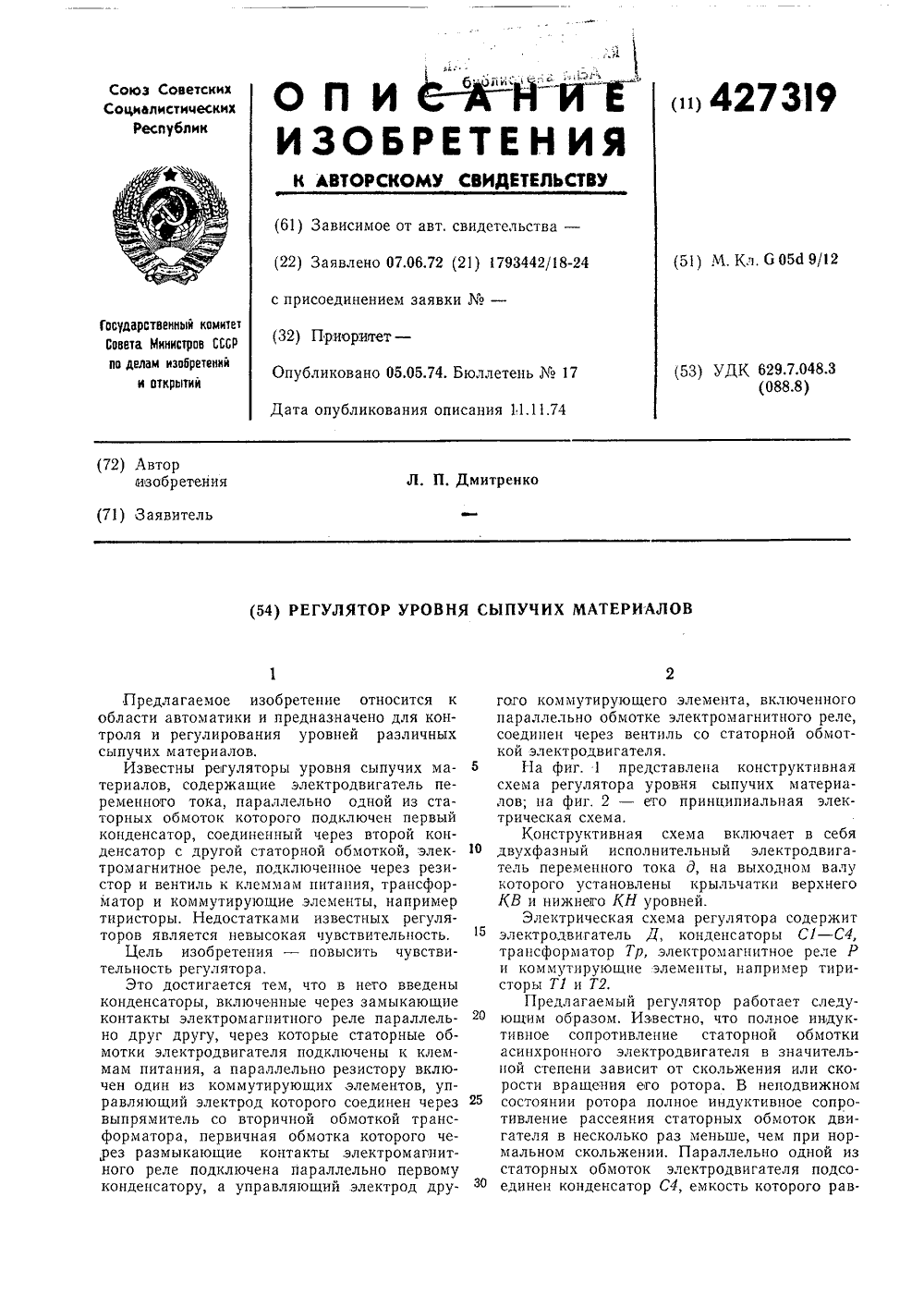

Метки: регулятор, сыпучих, уровня

...которого через вентиль Д 1 подключен управляющий электрод тири стора Т 1. Когда уровень сыпучего материала ниже нижней крыльчатки и ротор, двигателя цачинает вращаться так, во вторичной обмотке трансформатора возрастает до величины тока отпирания тиристора Т 1. Через диод Д 2, тирцстор Т 1 и обмотку реле проходит импульс тока, вызывающий включение реле. Своими размыкающими контактами 2 Р реле отключает первичную обмотку трансформатора Тр, запирая тирцстор Т 1, а замыкающими контактами 1 Р подсоединяет параллельно конденсатору С 1 конденсатор С 2. Такое подключение конденсатора С 2 обеспечивает увеличение напряжения ца статорных обмотках микро- двигателя и, следовательно, увеличение момента на его валу. Поэтому ротор двигателя...

Номер патента: 427297

Опубликовано: 05.05.1974

Авторы: Альтшулер, Дмитренко, Ефремов, Рои

МПК: G01R 31/08

Метки: жил, изоляции, кабеля, места, поврежденияфоуд

...1 и П. Одна из к подключается последователы о с мам сопротивлений Ял, либо лх к повной (измеряемой) паре, а вторая - к руемому источнику тока. Регулируемый источник тока - это батарея 10 с последовательно включенным переменнымсопротивлением Я ЭА (или Й ЭБ для стороны Б). Сопротивление лхол Я 0 Б) является бал.ластным. Ток в измеряемой паре является, например, частью тока дистанционного пита ния, ответвленного за счет наличия переходных сопротивлений лх лх, Таким образом, на каждой стороне обмотки индикатора образуют компенсационные схемы с токами УЭА (1 э)1 х( (120 Прп первом измерении компенсационнаясхема уравновешивается путем регулировки тока 1 эл (1 э) с помощью сопротивлений И эх (лтэ). Затем схема разбалансируется путем уменьшения...

Номер патента: 425328

Опубликовано: 25.04.1974

Авторы: Автоматизации, Всесоюзный, Дмитренко, Конструкторско, Механизации, Технологический

МПК: H03K 3/55

Метки: времени, реле

...использованы диод 4 и обмотка 5 трансформатора б, Параллельенко ьский и конструкторскошинам для комплекснойживотноводческих ферм ный ЯС-контур, состоящий из резистора 7 и конденсатора 8 подключен через резистор 9 к сетке тиратрона 2, а через резистор 10 - к источнику постоянного напряжения, состоящему из обмотки 5 трансформатора 6, диода 11 и конденсатора 12. Параллельно резистору 10 через контакты 13 реле 3 подключен источник постоянного напряжения, состоящий из обмотки 14 трансформатора 6, диода 15 и о конденсатора 16. Последовательно с первичной обмоткой 17 трансформатора 6 включен конденсатор 18.Реле времени работаст следующим образом.При зажигании тиратронов 1 и 2 включается реле 3, подсоединяющее к резистору 10 контактами 13...

Номер патента: 424562

Опубликовано: 25.04.1974

Авторы: Генес, Головченко, Дмитренко, Карелин, Клубук, Мадиевский, Подчесов, Руднев, Сафнуллин, Чернуха, Шейко

МПК: G07C 11/00

Метки: 424562

...котором частота следования импульсов на световой раздражитель еще более увеличивается.Если время ответной реакции значительно превышает заданное блоком 6 время, то включается автостоп 8 и регистрируощий прибор 7.Устройство в целом характеризуется тремя режимами работы. При нормальном режиме работы блок 4 подает импульсы на световой раздражитель 1 с наименыпсй частотой.Ответная реакция - нажатие кнопки датчика 2 обратной связи водителем - подает сигнал в блок 3 и, если время, прошедшее от момента зажигания светового раздражителя 1 до момента срабатывания кнопки датчика 2, не превышает времени, заданного олоком 3, то импульсы на световой раздражитель 1 поступают с прежней частотой без изменения.Если указанное выше время превысит время,...

Номер патента: 424060

Опубликовано: 15.04.1974

Авторы: Готра, Дмитренко, Матвийкив, Мушкарден

МПК: G01N 27/02

Метки: стойкости, фоторезиста, химической, электрический

...ионным распылением) напыляют образец-свидетель - тонкую (порядка сотен ангстрем) пленку токопроводящего материала, легко травимого в агрессивной среде, по отношению к которой определяется химическая стойкость фоторезиста. Для повышения чувствительности метода тонкую пленку изготовляют в виде сложной линейнойконфигурации, для чего используют любойметод создания конфигурации (например, на.5 пыление через маску, фотолитография). Затем на образец-свидетель наносят тонкуюпленку исследуемого фоторезиста. К концамобразца-свидетеля припаивают выводы, ккоторым подключают измерительный прибор10 (омметр), после чего подложку с расположенным на ней образцом-свидетелем и исследуемым фоторезистом погружают в агрессивную среду. По мере разрушения...

Номер патента: 422442

Опубликовано: 05.04.1974

Авторы: Дмитренко, Изобретени, Окорска, Павленко, Сергеева, Ткаченко

МПК: B01J 23/46, B01J 27/24, C01C 1/04 ...

Метки: аммиака, катализатор, синтеза

...1,9 0,3 1,4 0,1 0,4 0,2 0,5 23,2 16,6 Известный ла, предпочтительно калия, отличающийс я тем, что, с целью увеличения активностикатализатора при 200 в 4 С, в его составвведены осмий и/или рутений,5 2. Катализатор по п, 1, отличающийсятем, что компоненты взяты в следующем количестве (вес. % ):Гексацианоферроатщелочного металла 60 - 8010 Рутений и/или осмий 20 - 40,Результаты испытаний представлены в таблице. Приведенные результаты свидетельствуют о том, что предлагаемые катализаторы во всем интервале исследованных температур активнее известного катализатора,Предмет изобретения 1. Катализатор синтеза аммиака, включающий гексацианоферроат щелочного металСоставитель Л. БелоусТехред Л, Куклина Корректор И. Позняковская Редактор Т. Шарганова...

Номер патента: 421980

Опубликовано: 30.03.1974

Автор: Дмитренко

МПК: G05D 9/12

Метки: двухпозиционный, регулятор, уровня

...рассеяния статорных обмоток двигателя в несколько раз меньше, чем при номинальной скорости. Параллельно одним из статорных обмоток электродвигателей подсоединены конденсаторы 5 и 8, емкостные сопротивления которых равны индуктивным сопротивлениям обмоток при определенной скорости вращения двигателя, т. е. таким образом, чтобы при номинальной скорости был резонанс токов. Резонансные контуры, состоящие из обмоток двигателей и конденсаторов 5 и 8, подключены к сети переменного тока через другие конденсаторы 4 и 7. Для снижения напряжения на обеих обмотках двигателей до величины, не превышающей номинального значения, в случае если номинальное напряжение обмоток меньше напряжения зо сети, используются конденсаторы 8 и б.4219804ле 9, был...

Номер патента: 421979

Опубликовано: 30.03.1974

Автор: Дмитренко

МПК: G05D 9/12

Метки: двухпозиционный, регулятор, уровня

...1 осударственного когиитст ио дезам изобретений Москва, Ж, Раушскааказ 4777 Подписно Тираж 00Совета Министоткрытийнаб:, д. 4/5 ИИП МОТ, Загорский цех 3можен, полное индуктивное сопротивление его статорных обмоток небольшое, поэтому основная часть напряжения питания вторичной обмотки трансформатора падает на конденсаторе. На статорной оомотке падает незначительное напряжение. Если уровень сыпучего материала в бункере опускается ниже уровня 11 У и крыльчатка д осьобождается от сыпучего материала, ротор двигателя приходит во вращение, образуется последовательный резонансныи контур, и напряжение на статорной обмотке и конденсаторе, а также ток, протекающий через резонансный контур, резко возрастают,К статорной обмотке двигателя через...

Номер патента: 420004

Опубликовано: 15.03.1974

Автор: Дмитренко

МПК: H01H 36/00

Метки: выключателями, переменного, цепи

...возрастающей в квадратичной зависимости от напряжения, будет удерживаться магнитопровод датчика 4 в замкнутом положении. С вторичных обмоток датчика подается ток через ограпичительпые резисторы на управляющие электроды тиристоров 11 - 14 выключателей цепи переменного тока, которые, открываясь, вк;почают, например, электродвигатель в прямом направлении. Подключение трехфазных датчиков положения через блокировочпые конденсаторы обеспечивает, с одной стороны, требуемый сдвиг фазы между управляощим и анодпым током тиристоров, а с другой стороны, создает в кнопках управления электромагнитную память и скачкообразное изменение напряжения на выходах обмоток датчиков.При нажатии кнопки Вкл. назад магпитопровод индуктивного датчика 4...

Номер патента: 382899

Опубликовано: 01.01.1973

Автор: Дмитренко

МПК: F27B 7/20

Метки: распределитель

...отверстиями, Он имеет возможность вращаться вокруг своей оси с помощью своего хвостовцка, которыйвыходит за пределы корпуса 1 через заднюю крышечку 3. Между золотником 4 и задней рыбкой 3 уотановлено бронзовое колечко 5, а на хвостовике золотника 4 - маятниковый стабилизатор б в аиде рычага с грузом. Наружная поверхность золо-гника выполнена,с канавками, которые после заполнения их жидкой смазкой, обеспечивают дополнительное уплотнение и уменышают сопротивление вращению. Через пробки 7 полость корпуса 1 заполцяется жидкой смазкой. Золотниковый :распределитель крепится к корпусу вращающейся печ 1 и 8 через экран 9, который значительно уменышает отрицателыцое влияние теплового (радиационного) излучения корпуса печи 8.Выходные...

Номер патента: 382487

Опубликовано: 01.01.1973

Автор: Дмитренко

МПК: B23K 37/02, B23K 7/00

Метки: резки, станок, труб, фасонной

...по разные стороны от резака. Груз, расположенный между кэпирным,кулачком и резаком, меньше по весу, чем второй груз. На чертеже показана кинематичма предлагаемого станка.Он выполнен в виде горизонтал(на чертеже не показана), на которорован электродвигатель 1 и редуктоследпему примыкает двухскоростной3 отоора мощности, на проходномтальном валу которого установлендля закрепления и вращения обрабтрубы 5.На взаимнора мощности рб, к которому перпендикулярном валу отбоасположен копирный кулачок примыкает ролик-толкатель 7 ЗО ри этом должно быть соблюдено ус382487 Пр едмет изобретения г Составитель М, Новикедактор Л. Народная Текред 3. Тараненко Корректор Е. Талалаев Тираж 888 Подписное открытий при Совете Министров СССР ая наб., д. 4/5...

Номер патента: 376644

Опубликовано: 01.01.1973

Авторы: Губин, Дмитренко, Золотарев, Кучер, Петрова

МПК: F27B 7/36

Метки: союзная

...вращению,Устройство для подачи реагентов жесткокрепится к корпусу печи.Выходные радиальные отверстия 3 корпуса 30 1 золотникового распределителя соединены5 10 15 20 25 36 35 трубопроводами с коллекторами, к которым подключены форсунки, расположенные группами по всей поверхности восстановительной зоны корпуса вращающейся печи.Угол сектора радиального отверстия 7 и золотника 5 равен углу сектора подачи газа в полость вращающейся печи, а сектбр подачи газа в полость печи соответствует сектору, в которой постоянно находимся сегмент пересыпаюшегося обрабатываемого материала,Устройство работает слеДующим образом.При вращении, печи жестко установленный распределитель совершает вращение вокруг оси печи, однако, благодаря маятниковому...

Номер патента: 375704

Опубликовано: 01.01.1973

Автор: Дмитренко

МПК: H01H 36/00

Метки: бесконтактное, нереключающее

...кнопки Вкл. под действием пружины возвращается в исходное положенке. Кнопка Стоп может быть выполнена как с самовозвратом, так и аналогично кнопке Вкл. Кратность изменения напряжения на обмотках датчика кнопки Вкл, может превышать 30. Выходное напряжение может быть выпрямлено двухполупериодным выпрямителем 8 и сглажено конденсатором 9.При последовательном соединении обмоток индуктивных датчиков нескольких одинаковых кнопок Вкл. (Вкл. Вкл.2 Вклз" ), параллельно которым подсоединен конденсатор б, емкостное сопротивление которого равно индуктивному сопротивлению датчиков при минимальном зазоре одного из них (фиг. 4), образуется бесконтактный коммутатор (переключающее устройство) . При включенни любой из кнопок магнитопровод ее датчика...

Номер патента: 371630

Опубликовано: 01.01.1973

Автор: Дмитренко

МПК: H01H 47/28

Метки: аimmm-imiiml_hbjlf, времениi, вснсою81, реле

...тиратрона Т по промежутку сетка-катод, тиратроиы Т, и Т 4 зажигаются по анодиой цепи, шуитируя обмотку реле Р п резистор 1 т 2. Напряжение на обмотке реле резко снижается, и оио отключается.Для управления тпратроиами Т 1,мощью импульсов тока хало продо3ности используется ЯвС 2-контур, подсоединенный параллельно анод-катодным промежуткам тиратронов. Заряд конденсатора этого контура осуществляется через разделительные диоды Д, и Д,. При поджигании тира- трона по сетке разрядным током конденсатора РвСя-контура тиратрон поддерживается в горя 1 цем состоянии по анод-катодному промежутку в паузах между импульсами выпрямленного синусоидального тока в течение времени срабатывания реле,Питание предлагаемого устройства осуществляется от источника...

Номер патента: 366574

Опубликовано: 01.01.1973

Автор: Дмитренко

МПК: H03K 17/52

Метки: реле, феррорезонансное

...напряжений между дросселем и конденсаторами. Феррорезонансное реле включается, если через оомотку дросселя 1 пройдет подмагничивающий импульс тока, и остается в резонансе до тех пор, пока одна из его обмоток не будет зашунтирована. Когда феррорезонансное реле выключено, напряжение на его вторичных обмотках крайне невелико и тиристоры 7, 8, 9 закрыты.При подаче включающего импульса на вход тиратрана О через его анод-катодный промежуток, дпад 10 и обмотку дросселя 1 проходит импульс тока, вызывающий подмагничивание магнитопровода дросселя и включение феррорезонансного реле. При этом напряжение на вторичных обмотках дросселя 1 резко возрастает, и тиристоры открываются. При подаче отключающего импульса на вход тиратрона б последний,...
