Номер патента: 1218423

Опубликовано: 15.03.1986

Автор: Дмитренко

МПК: H01H 47/18

Метки: времени, реле

...вторая последовательная цепь из резистора 7 и конденсатора 8Симистор 9 соединен анодом с плюсовым вы-. водом моста 1 и подключен катодом к минусовому выводу моста 1 через конденсатор 1 О, зашунтированный стабилитроном 11. Вход симистора 9 включен последовательно в цепь разряда конденсатора 8 через пороговый по напряжению элемент однопереходный транзистор) 12.Диод 13 включен последовательно с резистором 14 в. цепь разряда конденсатора 6 через симистор 9.Реле времени работает следующим образом.При подаче сетевого напряжения на клеммы 3 и 4 через обмотку исполнйтельного элемента реле 1 2, диодиый мост 1 и резистор 5 протекает ток заряда конденсатора 6. Резистор 5 ограничивает зарядный ток до такой величины, чтобы. исключить под его...

Номер патента: 1216565

Опубликовано: 07.03.1986

Авторы: Бессараб, Гуркова, Дмитренко, Домарецкий, Кашурин

МПК: F23D 14/00

Метки: газовая, горелка

...содержит смесительную камеру 1, отделенную от камеры 2 15сгорания стабилизирующей решеткой 3,имеющей сквозные каналы 4,Каналы 4 в стабилизирующей решетке 3 размещены с переменной плотностью, уменьшающейся от центра к пеон- ОФерии в 2-3 раза, а камера сгорания 2выполнена в Форме эллипсоида.Кроме того, горелка снабжена патрубками 5 и 6 для подвода газа и воздуха соответственно, каналы 4 расширяются по ходу потока, а стабилизирующая решетка 3 имеет ребра 7 жест кости,Газовая горелка работает следук 1 щим образом, 30Через патрубок 6 в смесительнуюкамеру 1 поступает от вентиляторане показан) воздух под давлением,150-200 мм вод, ст а через патрубок 5 - газ под давлением 0,3 ат,При этом коэффициент избытка воэдуЮРУ ха 1,7-2,0, Газовоэдушная...

Номер патента: 1214319

Опубликовано: 28.02.1986

Авторы: Дмитренко, Марьянский, Серебро, Цвиткис

МПК: B22D 15/00

Метки: литейная, форма

...канала вформеаПитейная форма содержит полуфор. -мы 1 и 2, в которых выполнены рабочая полость 3 и охладительный канал 4, Рабочая полость 3 через вентиляционные каналы 5 с вентами 6 связана с охладительным каналом 4,Участки 7-10 охладительного каналавыпоинены в виде эжекторов, всасывающие патрубки которьдх подсоединены к вентиляционным каналам 5.Во втором варианте (фиг, 2) в литейной форме выполнены вентиляционные каналы 5 с вентамн б, обьединенные коллектором 11,Питейная форма работает следующимобрйзоддВ приготовленную литейную формупроизводят заливку металла, При на 214319 2гнетании в охладительйый канал хладагента последний движется в нем сбольшой скоростью и с одной стороны интенсивно охлаждает форму, ас другой - увлекает...

Номер патента: 1213472

Опубликовано: 23.02.1986

Автор: Дмитренко

МПК: G05D 23/19

Метки: механизмом, реверсивным

...11 и 12 находятся в определенном состоянии, оба симнстора 3 и 4 эа- ф перты, поскольку на их управляющие электроды через разомкнутые контакты 7, 8 и 14 и 15 ток не проходит, При нажатии на кнопку 7 замыкается цепь, составленная контактами 9, ре зистором 13, путевым переключателем 11, кнопкой 7, переходом управляющий электрод-катод симистора 3, контактами 16 и обмоткой контактора 1, и через нее протекает ток, вызываю щий отпирание симистора 3 и срабатывание контактора 1. При этом блок- контакты 14 контактора замыкаются, шунтируя кнопку 7, а открывающийся каждый полупериод (в начале полупери ода) симистор 3 аунтирует свою цепь управления, снижая протекающий через контакты 9, 11 и 14 ток до величины импульсов тока, амплитуда которых...

Номер патента: 1206932

Опубликовано: 23.01.1986

Авторы: Авербух, Дмитренко, Олещук

МПК: H02M 7/48

Метки: автономным, инвертором, регулируемым

...на второй вход компаратора 6. Выходные импульсы генератора 8 (фиг,2 а ) поступают через элемент ИЛИ 15 на счетный вход триггера 16 и вызывают его периодическое срабатывание, Выходной сигнал триггера 16 в свою очередь способствует перебрасыванию коммутатора 17 полярности, напряжение которого, имеющее стабильную величину, заряжает. интегратор 12,25 30 35 40 45 50 55 На выходе интегратора 12 формируется близкое к линейному выходное напряжение Ц, , максимальная и минимальная величина которого фиксируется пороговыми элементами 13 и 14, выходные сигналы которых перебрасывают триггер 16 в промежутках между поступлением импульсов от генератора 8 (в данном случае происходит по три дополнительных переключения), Пилообразный сигнал Б интегратора...

Номер патента: 1205887

Опубликовано: 23.01.1986

Авторы: Дмитренко, Лутаев

МПК: A47J 27/62

Метки: чайник

...крышкой 2, электронагреватель 3 с контактными .штырями 4, термовыключатель5, корпус которого имеет выступ 6,контактные гнезда 7, выполненные,например в виде терморезисторов,датчики 8 и 9 температуры, ручку10, шнур 1 и вилку 12. В верхнейчасти стенки корпуса емкости 1. выполнено отверстие 13 для пара, надкоторым размещен выступ 6 термовыключателя с датчиком 8 температуры,Датчик 9 температуры припаян к одному из гнезд 7.,Чайник работает следующим образом,Через термовыключатель 5 электронагреватель 3 подключают к сети, Когда вода закипает, через отверстие13 в верхней части корпуса емкости .1 чайника выходит пар, который поднимается вверх, конденсируется навыступе 6 корпуса термовыключателя5, интенсивно прогревает датчик 8температуры,...

Номер патента: 1205219

Опубликовано: 15.01.1986

Авторы: Дмитренко, Линт, Фурашов

МПК: H02H 3/28

Метки: дифференциальной, защиты, торможением, шин

...тока осуществляет сглаживание тормозного тока и деление егона коэффициент, больший 1.На потенциальных диаграммах(фиг.2 а и б) показаны напряженияна выходах соответствующих блоков.Предлагаемое устройство работаетследующим образом.В нормальном режиме (устройствонаходится в статическом состоянии),сумма токов, притекающих к шинам,примерно равна сумме токов, вытекающих из шин, поэтому сигналы на выходах блока 1 формирования дифференциального тока и выпрямителя 2 весьма малы,На вь;ходах блока 3 Формированиятормозного тока и блока 4 преобразования тормозного тока сигнал можетдостигать значительцои геличинь, однако компаратор 5 при этом не срабатывает поскольку сигнал ца его входе имеет отрицательную полярность,Сигналы на выходах...

Номер патента: 1203671

Опубликовано: 07.01.1986

Авторы: Авербух, Дмитренко, Маранец, Олещук

МПК: H02M 7/48

Метки: выходного, импульсной, инвертором, кривой, модуляцией, мостовым, широтно

...9 - 11 с нормированными и разными коэффициентами передачи. Входы усилителей соединены с источником 12 управляющего напряжения. Выходы всех компараторов 2 - 6 через элемент ИЛИ 13 связаны с распределителем 14 управляющих импульсов,В основу работы устройства положен вертикальный принцип управления. Частота выходного напряжения)1 генератора 1 линейно изменяюегося напряжения (фиг.2 а) в два раза больше выходной частоты инвертора. В течение каждого полупериода в компараторах 2 - 6 осуществляется последовательное сравнение напряжения Ц с напряжениями тБа и 1)а - 1 п источников 7 и 8 и усилителей 9 - 11, в моменты равенства которых компараторами вырабатываются командные сигналы (короткие импульсы) на формирование передних и задних фронтов...

Номер патента: 1202006

Опубликовано: 30.12.1985

Авторы: Вехтер, Дмитренко, Любицкий, Маранец

МПК: H02P 7/42

Метки: асинхронного, двигателя

...модель роторной цепи в виде переменной, соответствующей реальному скольжению.лЕсли сигналсоответствует реальному скольжению, то и расчетные сигналы, пропорциональные проекциямл л потокосцепления ротора у 1 и,у будут равны действительнйм значениям ,1 и, Тогда отклонение по ЭДС 1 на выходе сумматора 45 будет равно нулю, и сигнал р на выходе интегратора 42 не будет изменяться, т.е. в установившемся режиме сигнал я на выходе интегратора 42 можно принять за мгновенное значение скольжения, Если о 1 клонение 1 ц по ЭДС на,выходе сумматора 45 не равно нулю, то схема идентификатора, рассчитанная из условия устойчивости, обеспечивает стремление отклонения бак нулю.С точки зрения динамики схема моделирующего блока может быть представлена...

Номер патента: 1201997

Опубликовано: 30.12.1985

Авторы: Авербух, Дмитренко, Маранец, Олещук

МПК: H02M 7/48

Метки: инвертором, модуляцией, широтно-импульсной

...неравны между собой и для рассматриваемой схемы находятся в соотношении 1:2:3.25На каждом тактовом интервале покомандам регистра 12 к компараторуподключаются соответствующие усилители и генераторы пилообразногоЬнапряжения. Так, на такте Т подклю;чены усилитель 2 и генератора 15,на такте Т 2 - блоки 3 и 14, в течение такта ТЗ - соответственноблоки 4 и 13. Выходные напряженияукаэанных элементов обозначены 35 на фиг. 2 соответственно как 11 -0ги 0 0 уЧастоты следования сигналов каждого генератора пилообразного напря.жения, задаваемые сигналами делителя 40 11 частоты, снимаемыми с различных3 1свыходов делителя, а общем случае йе равны между собой, Частота выходного сигнала генератора 1 О тактовых импульсов должна быть кратной частотам...

Номер патента: 1201996

Опубликовано: 30.12.1985

Авторы: Дмитренко, Маранец, Олещук

МПК: H02M 7/44

Метки: автономным, инвертором

...напрягжения генератора 11 последовательно соноставляется в компараторе 8, как .показано на фиг, 2 а , с напряжениями Б - . усилителей 2-4 последоваг Фтельность подключения которых определяется командами регистра 10. В моменты равенства развертывающего и управляющего напряжений компаратором 5 8 выдаются команды на формирование фронтов импульсов кривой выходного напряженияы(фиг. 2 3 ) . 996 2Включение того или иного выхода регистра 10 производится в процессе поступления на вход регистра 1 О тактовых импульсов от задающего генератора 11. Так, как следует из фиг.23 и 8, в рассматриваемом случае такт 7, формируется в течение времени следования двух первых на полупериоде импульсов от блока 14 формирования импульсов задающего...

Номер патента: 1201961

Опубликовано: 30.12.1985

Авторы: Дмитренко, Дорошкевич, Ковалев, Чернов

МПК: H02K 1/32, H02K 9/04

Метки: ротор, электрической

...роторов электрических машин саксиальной системой вентиляции,Целью изобретения является упрощение конструкции ротора.На фиг. 1 представлен тредлагаемый ротор, продольный разрез; нафиг.2 - то же, вид с торца; на 10фиг.З - развертка ротора по аксиальным каналам; на фиг.4 - примервыполнения ротора, вид с торца; нафиг,5 - схема распределения давле;ял.гетг: в межлопаточном каодин из которых,пэстро,.ншп в межлопаточном каналепоказывает распределение давленияпотока хладагента при вращении ротора, а другой, построенный пунктирными линиями - распределениедавления хладагента в межлопаточном канале противолежащего торцаротора; на фиг.б - развертка ротора по фиг.4В роторе 1 вентиляционные лопатки 2 образуют межлопаточные каналы3, в которых...

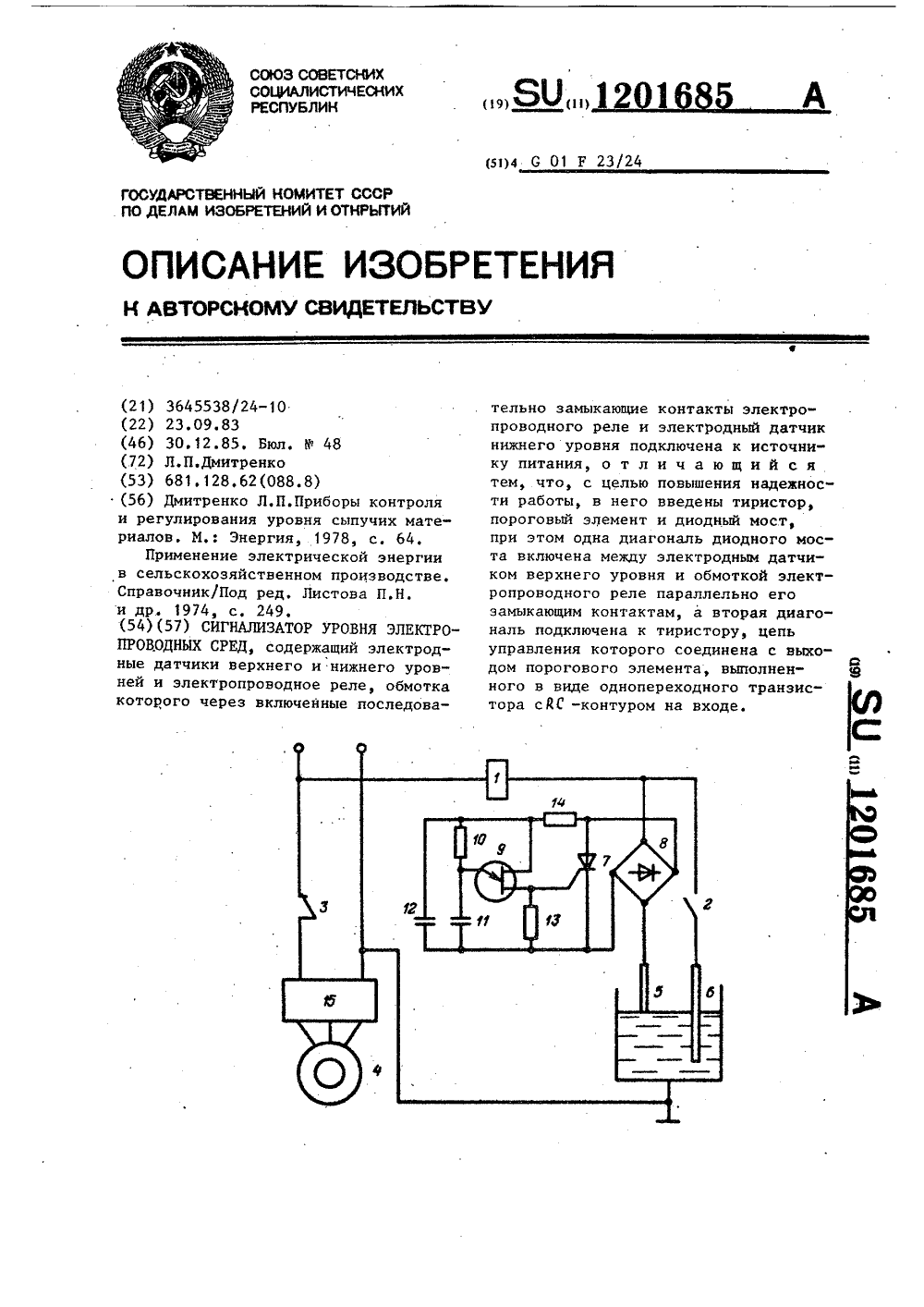

Номер патента: 1201685

Опубликовано: 30.12.1985

Автор: Дмитренко

МПК: G01F 23/24

Метки: сигнализатор, сред, уровня, электропроводных

...контактов реле.На чертеже представлена схема сигнализатора уровня.Схема содержит электромагнитное реле 1 с замыкающим контактом 2 и размыкающим контактом 3, включен ным, например, в цепь электродвигателя 4 насоса, электродные датчики верхнего 5 и нижнего 6 уровней, ти" ристорный ключ, составленный тиристором 7 и диодным мостом 8, пороговый элемент, выполненный, например, на одгопереходном транзисторе 9, КС-контур 10, 11, конденсатор фильтра 12 и резисторы 13, 14. Для использования однофазной сети электродвигатель может быть снабжен конденсаторной батареей 15Сигнализатор работает следующим образом.Когда на сигнализатор подается напряжение питания и уровень среды ниже электрода верхнего уровня 5, реле 1 отключено, контакты 3...

Номер патента: 1194725

Опубликовано: 30.11.1985

Авторы: Бурьянов, Дмитренко

МПК: B60P 1/02, B60P 1/64

Метки: контейнеровоз

...ходом подают кустановленному на грунте груженому контейнеру 15 (фиг. 4) таким образом, что онохватывает основной 1, подъемной 4 и пово.ротной 811-образными рамами контейнер 15.При этом подъемная 4 и поворотная 8Ь-образные рамы опираются на основную1.3-образную раму 1. Гидроцилиндры 7 и 9 находятся во втянутом положении, посадочныеместа 13 освобождены от фиксаторов 11,Пружины 18 удерживают стойки 20 в горизонтальном положении, а пальцы 21 сопряжены с вилкообразными захватами 22.Контейнеровоз перемещают назад до контакта контейнера 15 с ограничителями 26.Г 1 ри этом обеспечивается положение подьемных пальцев 14 над посадочными местами13 поворотной 1.)-образной рамы 8. Затемгидроцилиндрами 7 механизма подъема производят подъем подъемной 4 и...

Номер патента: 1194510

Опубликовано: 30.11.1985

Авторы: Антюхин, Бурков, Гехтман, Грабельковский, Дмитренко, Одинцов, Олейников, Сычугов

МПК: A01F 12/44, B07B 4/00

Метки: зерноочистительная

...Техред А.Бойко Корректор М.Демчик Заказ 7349/11 Тираж 580 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к сельскохозяйственному машиностроению, вчастности к зерноочистительным машинам.Цель изобретения - повышениеэффективности пневмосепарации.На чертеже изображена зерноочистительная машина, общий вид.Зерноочистительная машина содержит питатель 1, расположенный надприспособлением 2 для отделениякрупных и соломистых примесей, которое конструктивно взаимосвязано сзамкнутой пневмосистемой, состоящей иэ аспирационного канала 3., встенке которого выполнено входноеокно 4 для обрабатываемого материала,и...

Номер патента: 1191889

Опубликовано: 15.11.1985

Автор: Дмитренко

МПК: G05D 9/12

Метки: двухпозиционный, регулятор, уровня

...включенный в цепь 5 управления обмоткой 6исполнительного элемента (не показан),включающую источник 7 питания и симистор 8. Постоянный магнит 3 установленв зоне срабатывания геркона 4 и закрепленотносительно емкости 1, в которой расположен узел для шунтирования постоянногомагнита 3, выполненный в виде шунтирующего элемента 9, жестко соединенного стяговым элементом 10, взаимодействующим с поплавком 2 при его движении вниз,причем поплавок 2 установлен под шунтирующим элементом 9, взаимодействующимс поплавком при его движении вверх. Шунтирующий элемент 9 может быть выполненв виде дополнительного постоянного магнита. ЗООбмотка 6 исполнительного элементаподсоединена к источнику 7 питания черезсимистор 8, управляющий электрод 11 которого через...

Номер патента: 1184581

Опубликовано: 15.10.1985

Авторы: Гринев, Дмитренко, Дрозденко, Ермаков, Карпов, Налча, Плискановский, Шебаниц

МПК: B21C 37/12

Метки: винтовыми, гофрами, труб

...и возможности использования без специальных компенсаторов,На фиг. 1 представлена схема технологического процесса, поясняющая предлагаемый способ; на фиг, 2 - узел формовки; на фиг. 3 - форма профилируемого гофра.Полоса с разматывателя 1 подается под профилирующие ролики 2, которые на ней выполняют несимметричный гофр с увеличенной высотой и уменьшенным радиусом при его вершине, а затем с помощью дисковых ножниц 3 на полосе обрезаются боковые кромки, после чего она подается через поводковое 4 и подающее 5 устройства в формовочное 6, где ролики 7, расположенные у основания гофра, прижимают формуемую полосу к формовочной втулке 8, осуществляя правку трубы.Форма гофра выбирается с учетом неравномерности деформации при формовке трубы,...

Номер патента: 1185551

Опубликовано: 15.10.1985

Авторы: Дмитренко, Олещук, Чаплыгин

МПК: H02M 7/48

Метки: инвертором

...нафиг, 2 2 - е, разомкнуты на компаратор 2 проходят сигналы 0 и О источника 11. В момент равенстваднух укаэанных сигналов (момент йфиг. 2 о) происходит срабатываниекомпаратора 2 и формирование переднего Фронта первого на полупериодевыходного импульса, ло команде компаратора 2 распределитель 3 переходит 0в следующее состояние (такт "1" нафиг. 2 ж ), Выходные сигналы компаратора 2 изображены иа фиг. 2 6 . Кри-вая формируемого напряжения показа"на на фиг. 2 8 .%5В такте распределитель 3 выдает сигнал на замыкание ключа 7,после чего к сумматору 10 подключается источник 4 управляющего напряжения. Величина напряжения источника 4 определяет длительность выходных импульсов и соответственно величину выходного напряжения инвертора. Задний...

Номер патента: 1182497

Опубликовано: 30.09.1985

Автор: Дмитренко

МПК: G05F 1/44

Метки: ограничения

...амплиуды, Под действием этих импульсов;аждого импульса заряжаться конденвтор 10 до порога отпирания однопереходного транзистора 13. Одновременно заряд конденсатора 10 осуществляется через резистор 6 под действием суммарного напряжения настабилитроне 3 и резисторах 4 и 5.Каждый полупериод при заряде конденсатора 10 до порога отпирания транзистора 13 конденсатор 10 раэрякаетсячерез транзистор 13 на первичную 45обмотку импульсного трансФорматора14, вызывая отпирание симистора 1и протекание тока нагрузки. Верхняя .база транзистора 13 питается не напряжением стабилизированной амплитуь:., снимаемым со стабилитрона 3, а:.спряжением, равным сумме напряжения на стабилитроне 3 и нестабилизив,",.пего напряжения, падающего на.ором 11. Напряжение...

Номер патента: 1070746

Опубликовано: 07.09.1985

Авторы: Данченко, Дмитренко, Коробова, Кузнецов, Лачинов, Лихоманова, Мищенко, Овчаренко, Поздняков, Рабина, Смушков

МПК: B01J 23/745, B01J 37/18

Метки: аммиака, восстановления, железного, катализатора, синтеза

...части зерен. Такая структура зерен катализатора обусловливает высокую активностьи высокую механическую прочность катализатора,Для обеспечения поддержания скорости восстановления устанавливаетсястрогий контроль эа содержаниемвлаги в газе на выходе иэ катализатор.ного слоя.В зависимости от состава катализатора, размера и Формы зерен скоростьвосстановления и, следовательно,концентрация паров воды при одинаковой температуре процесса может значительно различаться.Поэтому температурный режим следует подцерживать в зависимости отрезультатов анализов отходящих газовна содержание влаги.Процесс восстановления катализатора при применении чистого водородаосуществляется при более низких температурах, чем азото-водороднойсмесью, Поэтому применение...

Номер патента: 1177855

Опубликовано: 07.09.1985

Авторы: Григорьев, Дмитренко, Сегаль

МПК: G11C 5/00

Метки: монтажа, накруткой

...яние счетчика 23, подсчитывающего число синхроимпульсов перфоленты, и Формирует на своем выходе сигнал при полном вводе информационного кадра с адресом монтируемого контакта, На выходе элемента И 5 образует-. ся сигнал, который запускает одно- вибратор 6, выходной сигнал которого является выходным сигналом блока 4, и поступает на второй вход элемента И 8. При наличии разрешающего сигнала на первом входе элемента И Ы с выхода блока 15 разрешенйя считывания, на его выходе образуется сигнал разрешения считывания, поступающий на вход блока 1. Инфор,мационный кадр с адресом начала перврй связи построчно поступает во входной регистр 24 (фиг, 3), а затем через элементы И 29 - 31 в регистры приема информации 33 - 35, При этом в каждый...

Номер патента: 1173544

Опубликовано: 15.08.1985

Автор: Дмитренко

МПК: H03K 17/567

Метки: асинхронным, электродвигателем

...переключателя 12, контактами 8, переходом управляющий электрод- катод симистора 3, контактами 20 и обмоткой 1. Через указанную цепь протекает ток, вызывающий отпирание симистора 3 и срабатывание магнитного пускателя с обмоткой 1, При этом блок-контакты 15 и 16 замыкаются, шунтируя контакты 7 и 8, а открывающийся в начале каждого полупериода симистор 3 шунтирует свою цепь управления, снижая ток, протекающий через контакты 7, 8, 30, 15 и 16.Электродвигатель (и показан) начинает вращаться в прямом направлении. Благодаря замыканию контактов 5 и 16 магнитный пускатель с обмоткой 1 удержива. ется включенным, а симистор 3 отперт и после размыкания контактов 7, 8 своим размыкающим контактом 19 магнитный пуска 3544 5 10 5 20 25 30 35 40 45 50 55...

Номер патента: 1166723

Опубликовано: 15.07.1985

Авторы: Атаманицын, Бобрышев, Бурьянов, Дмитренко, Клименко, Миненко

МПК: A01D 87/12

Метки: копновоз-погрузчик

...15 кинематически связаны с передними стойками 7 черезпоследовательно соединенные верхние18 и нижние 19 звенья, которые соединены со стойками 7 через профилированные ползуны 20, Жестко закрепленные на звеньях 19. Профилированные ползуны 20 установлены внаправляющих пазах 21 передних стоек7. В верхних частях направляющихпазов 21 выполнены выточки 22 подвыступы 23 на ползунах 20,На передних стойках 7 установлены подбирающие пальцы 24, Прижим"ная рамка 11 снабжена кронштейнами 25 - 27 для крепления соответственно прижимной рамки 11 к заднимстойкам 8, гидроцилиндра 12 и сталкивающего механизма 13. Нижние звенья19 с помощью оси 28 соединены с гидроцилиндром 12. На стойках 8 закреплены упоры 29 и 30 поперечных тяг9 и 10.Фиксаторы 17 состоят иэ...

Номер патента: 1162830

Опубликовано: 23.06.1985

Авторы: Белоусова, Дмитренко, Ермолов, Карев, Сенчило, Середенкина, Скляров

МПК: C08J 9/30, C08L 61/24

Метки: композиция, пенопласта

...в качестве теплоизоляционных заполнителей слоистыхфстроительных конструкций.Цель изобретения - снижение объем ной массы, технологической усадки и повышение деформации сжатия пенопласта.П р и м е р 1. В емкость загружают 37,92% воды, 0,59% сульфонола как пенообразователя, перемешивают, после чего добавляют 3,7% строительного .гипса и 0,93% ацетсноформальдегидной смолы. Полученну водную гипсо-полимерную суспензию взбивают до обраэдващ устойчивой пены требуемой кратности, после чего в пеносмесительном устроистве пену смешивают с 55,53% карбамидоформальдегидной смолы и 2,23% ортофосфорной кис" лоты. Пенокомпоэиция готова к применению.П р и м е р 2. В емкость загружают 36,21% воды, 0,58% сульфонола, как пенообразователя,...

Номер патента: 1157597

Опубликовано: 23.05.1985

Автор: Дмитренко

МПК: H01H 47/00

Метки: релейное

...составленныйконденсатором 20 Фильтра, резистором 21, диодом 22 и стабилитроном 23,Устройство работает следующим образом, ЗОПри включении устройства в сетьпод действием напряжения на клеммах3 и 4 через резистор 21, стабилитрон23 и один из диодов моста 2 протекает однополупериодный выпрямленный35ток, вызывающий падение напряженияна стабилитроне 23. До этого падениянапряжения через диод 22 заряжаетсяконденсатор 20 Фильтра, от которогоосуществляется питание делителя 6-7 40напряжения, Если температура в зонеустановки терморезистора 7 вьете заданной, сопротивление датчика малои, следовательно, большая часть напряжения падает на резисторе 6, а натермореэисторе 7 падение капряжениябудет меньше порога отпирания однопереходного...

Номер патента: 1154210

Опубликовано: 07.05.1985

Авторы: Дмитренко, Касьянов, Никольченко, Островерх, Титов

МПК: G01N 1/12

Метки: жидкости, отбора, поверхностного, проб, слоя

...возможность раз 0 4мешения и кассете контейнеров которые прн повороте кассеты вы".сна:, г определенный ло площади, глубине и объему поверхностный слой йоды, что значительно повышает представительность пробы. Кроме того, горизонтальная часть П-образной скобы кассеты служит опорой для закрепления контейнеров, придает жесткость конструкции, и являясь дисбалансом, позволяет за счет инерции и полученного от траверсы первоначального толчка, повернуться кассете с контейнером на 180 относительно исходного положения, одновременно отсекая от поверх- ности воды пробу.В предлагаемом устройстве на одном из концов кассеты с наружной стороны жестко закреплен барабан с диаметрально расположенными пазами, причем ось барабана соосна оси поворота...

Номер патента: 1153335

Опубликовано: 30.04.1985

Авторы: Беляков, Дмитренко, Матвеев, Прокофьева

МПК: G08C 9/00

Метки: угол-фаза-код

...триггеров. Формирователь 9 импульсов может быть выполнен, например, в виде двух каскадов. В качестве первого каскада используют операционный усилитель, в качестве второго каскада. - ФормироваВ блоке 3 (4) формирования синусоидального (косинусоидального)тока50 один вход компаратора 12 (13) фаз соединен с первым входом блока 3 (4), а другой вход через формирователь 14 (15) импульсов - с первым входом управляемого вентиля 20 (21) и выходом датчика 18 (19) тока, вход кото 55 рого подключен к четвертому входу блока 3 (4) Формирования скнусоидального (косинусоидального) тока. Выход 335 4компаратора 12 (13) Фаз подключен кодному входу управляемой линии 16(17) задержки, другой вход которойсоединен с вторым входом блока 3(4) формирования...

Номер патента: 1152821

Опубликовано: 30.04.1985

Авторы: Бурьянов, Дмитренко, Клименко, Мельников, Попов

МПК: B60P 1/64

Метки: средство, транспортное

...поверхность лапок 29 выпол- эОиена по цилиндрической форме пальцев20 головок 19 гидроцилиндров 15.Лапки 29 и рычаги 31 второго родашарнирно связаны между собой толкателями 30, Рычаги 31. второго рода од ниии концами шарнирно закреплены надвуплечих рычагах 25, а другими сопряжены с Фиксаторами 32. Фиксаторы 32снабжены пружинами 33, размещены внаправляющих е и сопряжены с зубчатыми секторами 34, жестко закрепленньви на осях 26, На вилках 27 двуплечих рычагов 25 выполнены вырезыдля штоков 17 гидроцилиндров 15. Напродольных балках 12 поворотной рамы 8 установлены упоры 35.Транспортное средство имеет сменные рабочие органы, включающие ковшовое 36 (Фиг.10-12), вилкообраэное/37, седельно-сцепное 38 устройства40снабженные шарнирно-рычажными...

Номер патента: 1150748

Опубликовано: 15.04.1985

Автор: Дмитренко

МПК: H03K 17/56

Метки: переключающее

...и дополнительный симисторы 1 и 2, включенные послецовательно с нагрузкой 3, например магнитным пускателем с блок-контактами,4, между полюсами 5 и б источника переменного напряжения, первый 7 и второй 8 диоды, первый и второй конденсаторы 9 и 1 О, первый, второй и дополнительный резисторы 11, 12 и 13, кнопки 14 и 15 управления, контакты 16 и 17 датчиков, например, уровня материала.Конденсатор 9 включен между катодом симистора 1 и точкой соединения первого вывода резистора 1 с анодом диода 7, катод которого через последовательную цепь из резистора 12 и конденсатора 1 О подключен к полюсу. 6 источника питания. Второй вывод резистора 11 соединен с управляющим электродом симистора 1, катод диода 8 соединен с катодом симистора 1, а анод...

Номер патента: 1146637

Опубликовано: 23.03.1985

Автор: Дмитренко

МПК: G05D 23/19

Метки: двухпозиционный, регулятор

...одних выводов второго диода и конденсатора, другие выводы кото,рых подключены к первому диоду.На чертеже приведена схема двухпозиционного регулятора. Регулятор содержит исполнительный элемент 1, например клапан, установленный в линии подачи топлива к горелке котла, клеммы 2 и 3 сети переменного тока, симистор 4, контактный датчик с контактами 5 - 6 и 6 - 7, ограничительный резистор 8 и резистрр 9, первый 10 и второй 11 диоды и конденсатор 12.5 10 резистор 8, диод 11 и клапан 1 под действием 0 напряжения сети проходит ток, вызывающийподдержание симистора 4 во включенном состоянии. Одновременно до падения напряжения на переходе катод - управляющий электрод симистора 4 и резисторе 8 заряжается конденсатор 12. При размыкании кон тактов...
