Номер патента: 798166

Опубликовано: 23.01.1981

Авторы: Аристович, Благушин, Дмитренко, Каменный, Кривулин, Цирлин

МПК: C12F 1/04

Метки: этиловогоспирта

...в теплообменники, ( в качестве теплоносителя используют жидкость, имеющую температуру 50-70 С), где бражку нагреваоюг до 40-60 С, другой поток направляют в дефлегматор бражной колонны, где нагревают до 60-80 С парами, выхо дящими из бражной колонны, затем оба потока смешивают или до подачи в колонну, или непосредственно на 15 тарелке бражной колонны.Соотношение количеств обоих потоков и расход жидкого теплоносителя регулируют таким образом, чтобы поддерживать постоянную температуру 2 О общего потока. После разделения бражки на два потока один из них нагревают в теплообменниках жидким тепло.носителем до 50-60 С, смешивают с другим потоком и смешанный поток браж ки направляют на дефлегматоры бражных колонн, где теплоносителем служат пары,...

Номер патента: 796947

Опубликовано: 15.01.1981

Автор: Дмитренко

МПК: H01H 47/00

Метки: многопозиционный, регулятор

...Если регулируемая температчра выше уставки, импульсы формируются на резисторе 81 и поступают на прямой вход реверсивного распределителя импульсов. Если температура объекта регулирования находится в пределах заданной температуры, то срабатывает транзистор 10 и на оба входа распределителя импульсы не поступают. При температуре в зоне установки терморезистора ниже нормы импульсы формируются на резисторе 74 и поступают на обратный вход распределителя. Реверсивный распределитель импульсов, выполненный на тиристорах 21-24, работает следующим образом.При подаче напряжения питания тиристоры 21-24 заперты и реле 25-28 отключены, Конденсатор 55, подключенный через резистор 54, заряжен, поскольку разделительные диоды 48-50 заперты потенциалами на...

Номер патента: 796079

Опубликовано: 15.01.1981

Автор: Дмитренко

МПК: B63H 16/04

Метки: весло

...вес в высокой утомляемости гр Цель изобретения - уме ляемости гребца.закреплен в рыч дши никами 4 и 5,У торца хвостовика 2 размеспиральная пружина б, закреплеодним концом в хвостовике 2, а,другим в рычаге 3 весла. На концерычага 3 установлен упор 7.Лопасть 1выполнена с криволинейной рабочейповерхностью с осью 8 симметрии,смещенной относительно оси рычи снабжена кольцевым пазом Оными гнездами 9 и 10,Лопасть 1 может занимать рабочееположение когда гнездо 10 взаимодействует с упором 7 и нейтральное положение, когда упор 7 взаимодействуетс гнездом 9. В нейтральном положениилопасть 1 расположена под положительным углом атаки примерно 3-4 Е по отношению к плоскости воды.Весло используется следующим образом.В начале гребка погружается в воду...

Номер патента: 792487

Опубликовано: 30.12.1980

Авторы: Дмитренко, Дорошкевич, Ковалев, Чернов

МПК: H02K 3/487

Метки: закрепления, клин, магнитопровода, обмотки, пазу, электрической

...длине кли-на отверстий 9, для свободного прохода охлаждающего агента, Клин можетподлине состоять из нескольких составных частей.Предложенный клин надежно закрепляет обмотку в пазах магнитопровода,позволяет охлаждающему агенту непосредственно соприкасаться с обмоткойв пазовой части и кроме того конструкция клина предусматривает принудительное движение охлаждающего агента вдоль паза. Для снятия клина достаточно сжать его ребра.33Предложенный клин может применяться в электрических машинах, заполИИПИ Эаказ 9595/бТираж 783 Подписное ненных диэлектрической жидкостью,где, как показывает опыт, пазоваячасть обмотки, находится в напряженном тепловом режиме. 1,Клин для закрепления обмотки в пазу магнитопровода электрической машины, выполненный в...

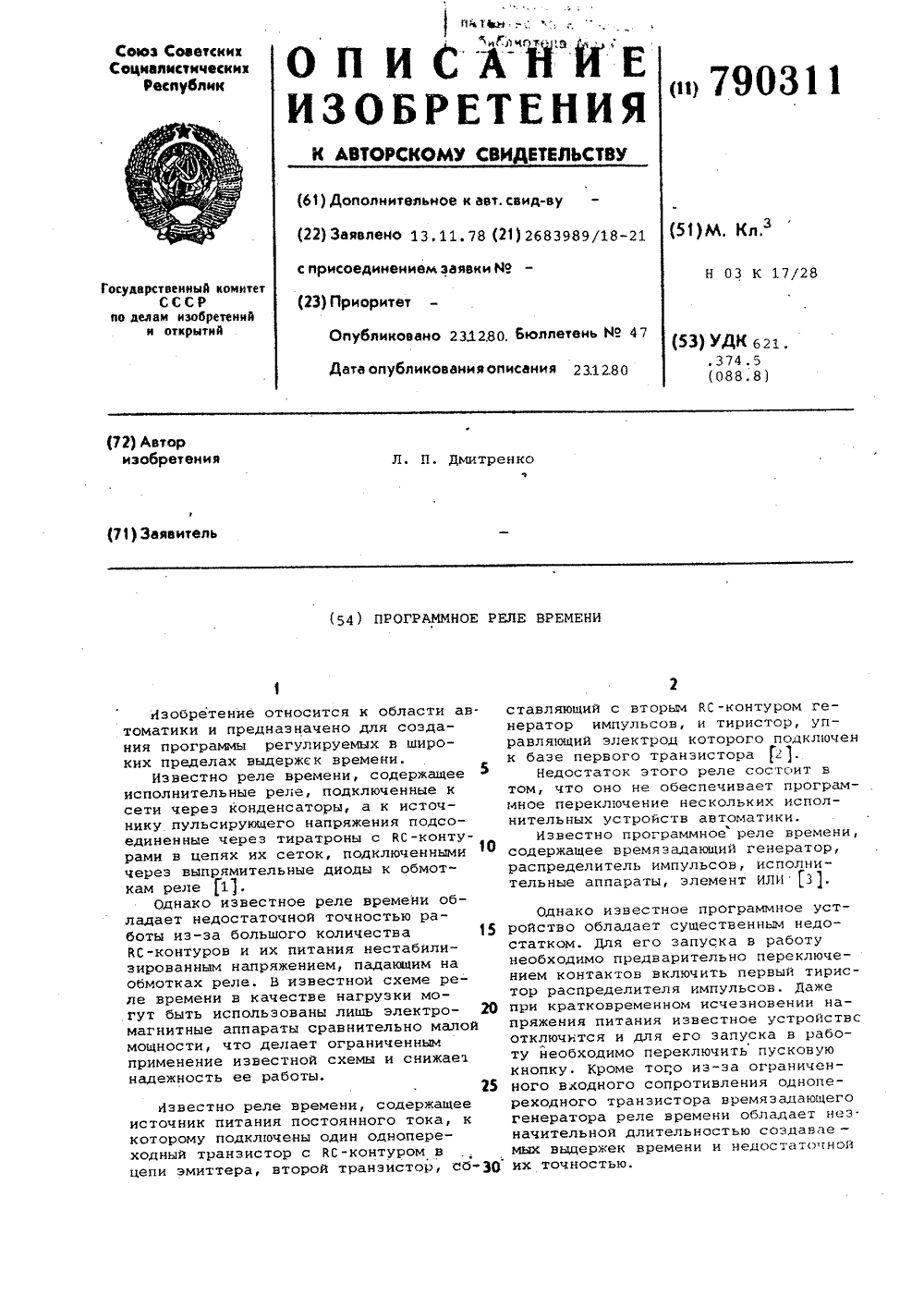

Номер патента: 790311

Опубликовано: 23.12.1980

Автор: Дмитренко

МПК: H03K 17/28

Метки: времени, программное, реле

...повышение входного сопротивления генератора 1 итем самым повышение точности работыреле времени. Принципиальная электрическая схема реле времени (фиг. 2) работает следующим образом. Как только реле времени включается в сеть, конденсатор 61 релаксационного генератора начинает периодически через резистор 60 заряжаться и разряжаться через открывающийся транзистор 59, и на резисторах 62 и 63 выделяются импульсы напряжения, Под действием па. дения напряжения на резисторе 63 от первого разрядного импульса тока через открытый диод 64 и конденсатор 65 импульс тока проходит через промежуток управляющий электрод- .катод тиристора 21 распределителя импульсов, вызывая его отпирание. Тиристор 21 вызывает открывание симистора 50 и включение нагрузки,...

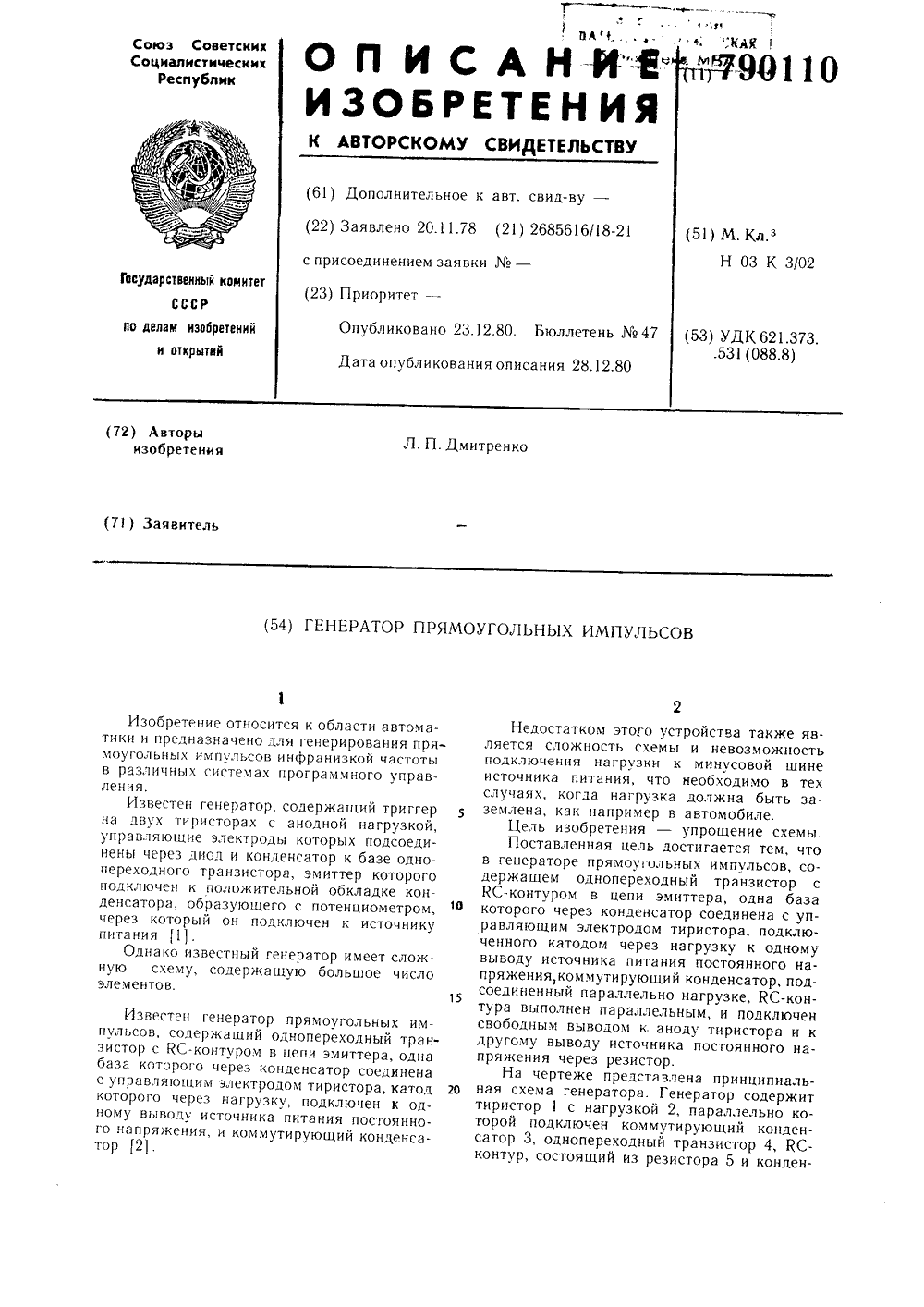

Номер патента: 790110

Опубликовано: 23.12.1980

Автор: Дмитренко

МПК: H03K 3/02

Метки: генератор, импульсов, прямоугольных

...д. 4/5Проектная, 4 сатора 6 резистор 7 и выводы источника питания постоянного напряжения 8 и 9 резистор 10, стабилитрон 11.Генератор работает следующим образом.При включении питания через резистор 7, открывающийся транзистор 4 и резистор 1 О с параллельно подключенным к нему стабилитроном 11 заряжается конденсатор 6 до напряжения питания. При этом на резисторе 10 и параллельно подключенном стабилитроне 11 возникает импульс напряже О ния, который через конденсатор 12 поступает на управляющий электрод тиристора 1. Открывающийся тиристор включает нагрузку 2. Конденсатор 6 начинает разряжаться на резистор 5. Когда напряжение на конденсаторе 6 снизится и в сумме с напряжением отпирания транзистора 4 станет несколько меньше...

Номер патента: 789652

Опубликовано: 23.12.1980

Авторы: Дмитренко, Олейник

МПК: H02P 13/18

Метки: регулятор, трехфазный

...транзисторов.подключены к плюсовой клемме 88 источника питания постоянного напряжения 3(клеммы 55 и 56), к которому через резистор 57 подключен потенциометр 58.К подвижному выводу потенциометра под 20 25 30 35 40 45 50 55. Регулятор напряжения работает следующим образом.Базы одноперехоцных транзисторов 19- 21 питаются напряжением, приближающимся по форме к трапецеицальному с уцвоенной частотой сети. Для этого фазное напряжение поцается на первичные обмотки трансформаторов 10-12, обеспечивающих понижение напряжения сети, синхронизацию цепей управления с напряжением, подаваемым на силовые цепи тиристоров и гальваническую развязку цепей управления и силовых цепей. Через выпрямительные мосты 13-15, на которые подается напряжение со...

Номер патента: 783956

Опубликовано: 30.11.1980

Авторы: Белов, Дмитренко

МПК: H03K 3/64

Метки: импульсов, пачек

...единичный вход триггера соединен с выходом первого элемента И-НЕ, входы которого подключены соотнетственно квходной, управляющей шинам и "к иннер"тированному разрешающему выходу бло"ка управления,На чертеже представлена блок-схе- щома предлагаемого устройства,Устройство содержит блок 1 управления, вентильный элемент 2, элементы И-НЕ 3, 4, триггер 5 КС-типа, управляемый блок б инвертирования, иннертор 7, входную шину 8, управляющую шину 9, выход 30.Устройсво работает Следующим образом;В Исходном состоянии на управляющую шину 9 устройства подают низкий 30потенциал. При этом яа выходе триггера 5 находится низкийпотенциал,обеспечивающий прохождение через управляемый блок б инвертирования неинвертиронанно тактовой последонательности с...

Номер патента: 783861

Опубликовано: 30.11.1980

Авторы: Грымзин, Дмитренко, Дорошкевич, Ковалев, Колендовский, Пархоменко, Резник

МПК: H01B 17/26

Метки: ввод, взрывозащищенный

...герметичность,что исключает возможность их использования для ввода проводников извэрывонепроницаемого вводного устройства в жидкостнозаполненную внутреннюю часть оболочки, например электродвигатель. Известен также проходной изолятор, содержащий корпус из электроиэоляционного материала, металлическую втулку, жестко закрепленную внутри корпуса, в отверстии которой на расстоянии взрывонепроницаемого зазора установлена токопроводящая шпилька, и металлическую обойму,закрепленную на корпусе 2 .Известный проходной изолятор такжене обеспечивает достаточного уровня герметичности, во взрывонепроницаемые зазоры могут попадать пыль,абразивные частицы, конденсат и прочее из оболочек,разделяемых этимипроходными изоляторами, что в целомне позволяет...

Номер патента: 780200

Опубликовано: 15.11.1980

Автор: Дмитренко

МПК: H03K 17/62

Метки: импульсов, распределитель

...1-3, нагрузки питания тиристоры 1-3 не открынались,4-6,первые конденсаторы 7, 8, вклю- Резисторы 20, 21 исключают шунтироваченйые между катодами смежных тири- ние тактовых импульсон через диодысторон, первые диоды 9, 10 вторые ди, 10.оды 11, 12, положительный 13 и отрицательный 14 полюсы источника постоянного напряжения, шину тактовых импульФормула изобретениясов 15, вторые конденсаторы 16, 17,включенные между шиной 15 и точкойов ио он 9 11 и 10, 15 Распределитель импульсов, содержащий тиристорные ячейки, первые12, соответственно, третьи конденса(20 21) вторые конденсаторы, включенные между катоФдами тиристорон смежных ячеек, нагрузки, нключенные н катодные цепиНагрузки 4-6 включены в катодныеейи ти истора 1-3 и соединенй с по-н нй с по...

Номер патента: 777642

Опубликовано: 07.11.1980

Автор: Дмитренко

МПК: G05B 11/16

Метки: двухпозиционный, регулятор

...могут быть использованы ртутные датчики, герконы, биметаллические контакты и т. п,Работа двухпозиционного р ра рас 30 смотрена в случае применени магни777642 4дом тиристора 2 и конденсатором 11, разомкнется, и тиристор запрется, отключая исполнительный орган, Одновременно прекращается заряд конденсатора 11. Поэтомутиристор 2 будет закрыт до тех пор, покане замкнутся контакты датчика 3.Далее работа регулятора повторяется,Формула изобретенияДвухпозиционный регулятор, содержащий два контактных датчика, трансформатор, первичная обмотка которого подключена к источнику питания, один конец вторичной обмотки соединен с первым резистором, а второй ее конец - с катодом тиристора, между анодом которого и первойклеммой источника питания включена...

Номер патента: 775372

Опубликовано: 30.10.1980

Авторы: Дмитренко, Карелин, Симсон, Тартаковский, Хомич

МПК: F02N 11/08

Метки: дизелей, дизельгенераторной, запуска, поочередного, силовой, установки

...управляемого выпрямительного моста и релейногоблока.Блок управления выпрямительныммостом служит для генерирования импульсов, отпирающих тиристоры, и регулирования момента их подачи, а релейный блок подключает входные цепи постоянного и переменного тока блока управления к соответствующим источни кам питания.К генератору 2 подключен блок выпрямителей 9,состоящий иэ кремниевых лавинных вентилей и представляющий собой два трехфаэных моста, включенных параллельно.Блоки 7 управления генераторнымПуском соединены с блоками 10 коммутацни силовой цепи генераторного пуска, к которым подключены разделительные блоки 11 и ограничительные блоки 12, каждый из которых состоит из магнитного усилителя с управ.ляющей обмоткой постоянного тока,...

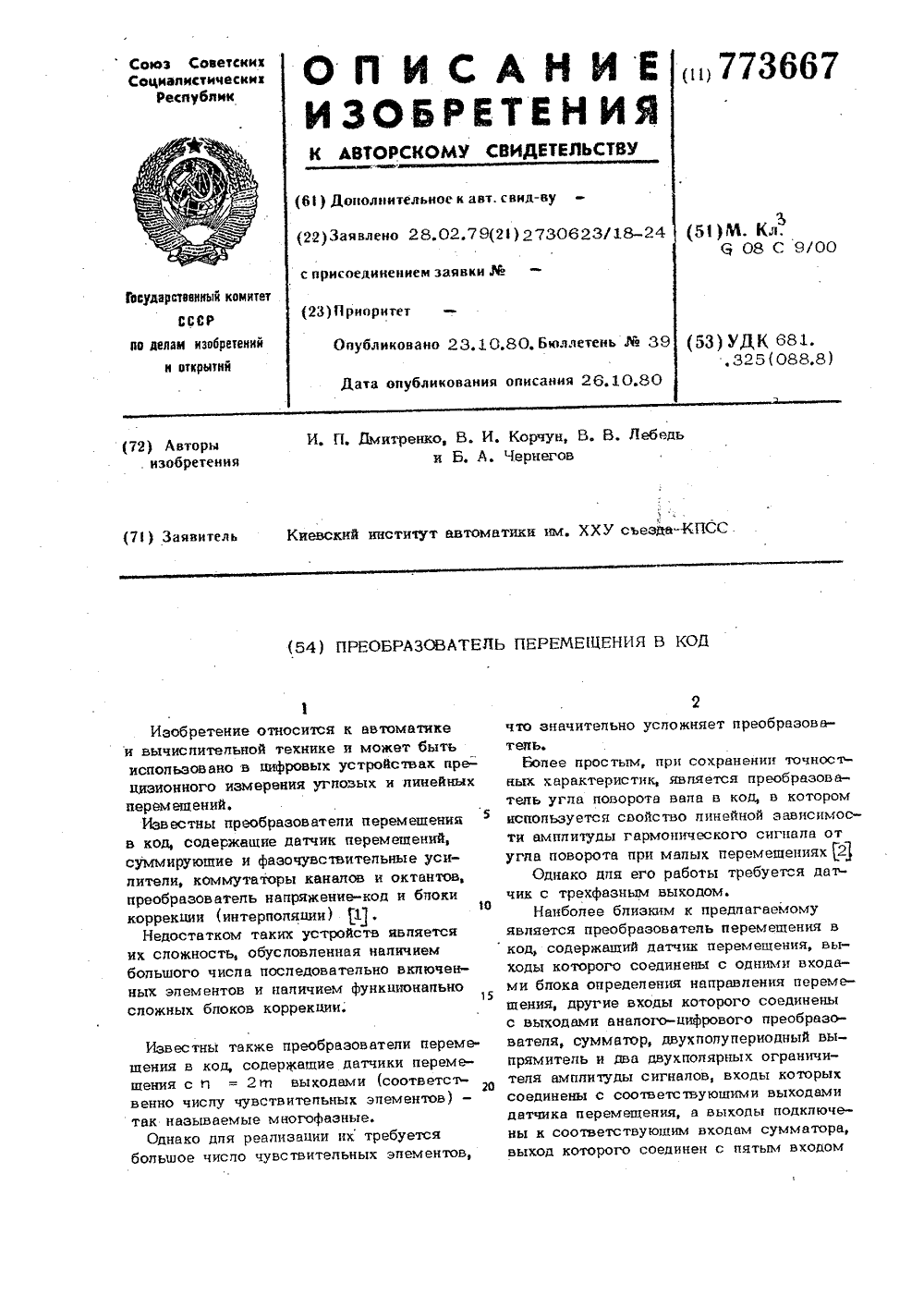

Номер патента: 773667

Опубликовано: 23.10.1980

Авторы: Дмитренко, Корчун, Лебедь, Чернегов

МПК: G08C 9/00

Метки: код, перемещения

...эа один период входного синусоидадьного сигнала по сравнению с известным поскольку на выходе сумматора получается восемь линейных участков, а не четыре, как в известном, что равносильно повышению точности устройства вдвое. Объединение импульсов сложения и импульсов вычитания, которые поступают саналого-цифрового преобразователя следящего типа, в одну цепь, как импульсовперемещения вправо или влево с определенным шагом по растровой шкале, осуществляется блоком определения направления перемещения, который выдает импульсы по одному каналу при движениивправо иди по другому каналу при движении влево, причем анализ импульсов слежения и вычитания для объединения их водну цепь осуществляется не в квадрантах,как в известном, а в октантах,На фиг,...

Номер патента: 773587

Опубликовано: 23.10.1980

Автор: Дмитренко

МПК: G05D 23/19

Метки: двухпозиционный, регулятор

...применения в нем ртутных термоконтакторных датчиков температуры,однако принцип его работы не изменится и в случае применения в нем, например магнитоуправляемых(герконных)датчиков давления, уровня, положенияи т.п. Значение температуры, при которой замыкаются контакты б термокон"тактора выбирается ниже чем температура срабатывания контакта 5 термоконтактора на требуемую зону неоднозначности, для того чтобы включениеисполнительного аппарата осуществлялось при одной температуре, а отключение происходило при более высокойтемпературе.Когда температура объекта регулирования ниже заданной, контакт б размыкается, и промежуток управляющийэлектрод-катод тиристора дешунтируется, Тиристор 12 отпирается за счеттока протекающего через резистор 15и...

Номер патента: 771624

Опубликовано: 15.10.1980

Авторы: Дмитренко, Кулаковский

МПК: G05D 7/06

Метки: дробилку, загрузки, сыпучего

...34 геркона 10 и резистор 33 под действием напряжения ис-о точника питания через промежуток катод-управляющий электрод симистора 21 протекает ток, вызывающий отпирьние симистора 2) и включение исполнительного электродвигателя 9 в сторону оПускания электромагнита 7, Когда магнитопровод электромагнита приблизится к якорю 5, его индуктивное сопротивление резко возрастает, возрастаети напряжение на его обмотке до номинальной величины за счет перераспределения напряжения между обмоткой и балластным сопротивлением 24 - 25. Электромагнит с определенной силой удер"живает якорь и за счет этого осуществляется передача момента от исполнительного электродвигателя 9 к заслонке 3. Одновременно постоянный магнит11 приближается к геркону 10, переключая...

Номер патента: 771343

Опубликовано: 15.10.1980

Авторы: Гурин, Дмитренко, Назаренко, Перегудов, Филиппов

МПК: E21F 5/00

Метки: взрывных, газов, гидрогеля, подавления, пыли, работах, ядовитых

...пасты 2.Недостатком известного способа является большая длительность приготовления пасты, невысокое ее качество вследствие нарушения тиксотропных связей при переме 2шивании и сравнительно высокая стоимость гидрогеля.Целью изобретения является ускорениепроцесса гелеобразования, повышение качества гидрогеля и снижение его стоимости.Это достигается тем, что соль натрия вводят в воду перед введением остальных компонентов, используя ее в качестве коагулятора.Соль натрия (ИаС 1) в растворе, являясь 1 о электролитом, создает дополнительные центры коагуляции, что приводит к ускорению процесса лелеобразования.Для осуществления способа компонентыберут в следующем соотношении, вес. %:Жидкое стекло 6Соляная кислота 4Перекись водорода 2Соль...

Номер патента: 767262

Опубликовано: 30.09.1980

Авторы: Андросов, Гольцман, Григоров, Дмитренко, Марголин, Орлов, Тонконогов

МПК: E01B 29/02

Метки: переводов, смены, стрелочных

...4, на которое укладывают снятый блок стрелочного перевода. После этого маневрированием состава в зону установки портальных подъемников подают трансопртное средство 5, на котором уложен новый блок. Этот блок поднимают портальными подъемниками, передают на консольный путеукладчик, с помощью которого новый блок стрелочного перевода укладывают на ос- нование, где его закрепляют. Указанные операции повторяют с каждым блоком.Описываемый способ позволяет обеспечить освобождение зоны стрелочного перавода для проведения работ по подготовке основания и балластно-, го слоя, выполнение работ беэ занятия дополнительных путей, воэможность транспортировки блоков стрелочного перевода на обычном подвижном составе с брусьями максимальной ДЛИНЫе15...

Номер патента: 765956

Опубликовано: 23.09.1980

Автор: Дмитренко

МПК: H02P 1/32

Метки: асинхронного, двигателя, пуска

...катодами и соединены с анодом тиристора 7, анод диода 12 соединен с анодом диода 13 реле времени и резистором 14, резистор 15 соединен с конденсатором 10 и с динистором 8. Конденсатор 16 соединен с резистором 14 и с размыкаюцим блок- контактом 17 контактора 1, а также с замыкающим блок-контактом 18 контактора 2, соединенного с размыкающим блок-контактом 19 контактора 2 и с размыкающим контактом кнопки "Стоп" 4. Катушка контактора 1 соединена через заьыкающий свой блок-кон- такт 20 с выводом б источника переменного токаУстройство работает следующим обраэомф При замыкании кнопки "Пуск" 3 через размыкающий блок-контакт 17 контактора 1 и катушку контактора 2 проходит ток, под действием которого контакт 2 срабатывает. Своими...

Номер патента: 765074

Опубликовано: 23.09.1980

Авторы: Дмитренко, Лисовский, Нейшильд, Резников, Сироткин

МПК: B61L 7/08

Метки: стрелкой

...Реле 1 отпускает якорь и контактами 1.2 и 1.3 осушествляет двухполюсНое отключение устройства от источника питания.Если во время перевода стрелки в минусовое положение возникает необходимость реверсирования ее в исходное состояние, то поворотом стрелочной рукоятки замыкается ее контакт 30 и включается быстродействуюшее реле 5, которое замыкает контакт 5,2, чем обеспечивается пуск тиристора 12, запирание тиристора 10 за счет разряда конденсатора 14, и тем самым выключение обмотки 28 электродвигателя ранее момента переключения контактов 2.2 и 2.3. Таким образом, реле 2 переключает контакты 2.2 и 2.3 г в обесточенной рабочей цепи. После переключения контактов 2.2 и 2.3 через предохранитель 40, диод 15, контакты 3,1 и 5.1 происходит...

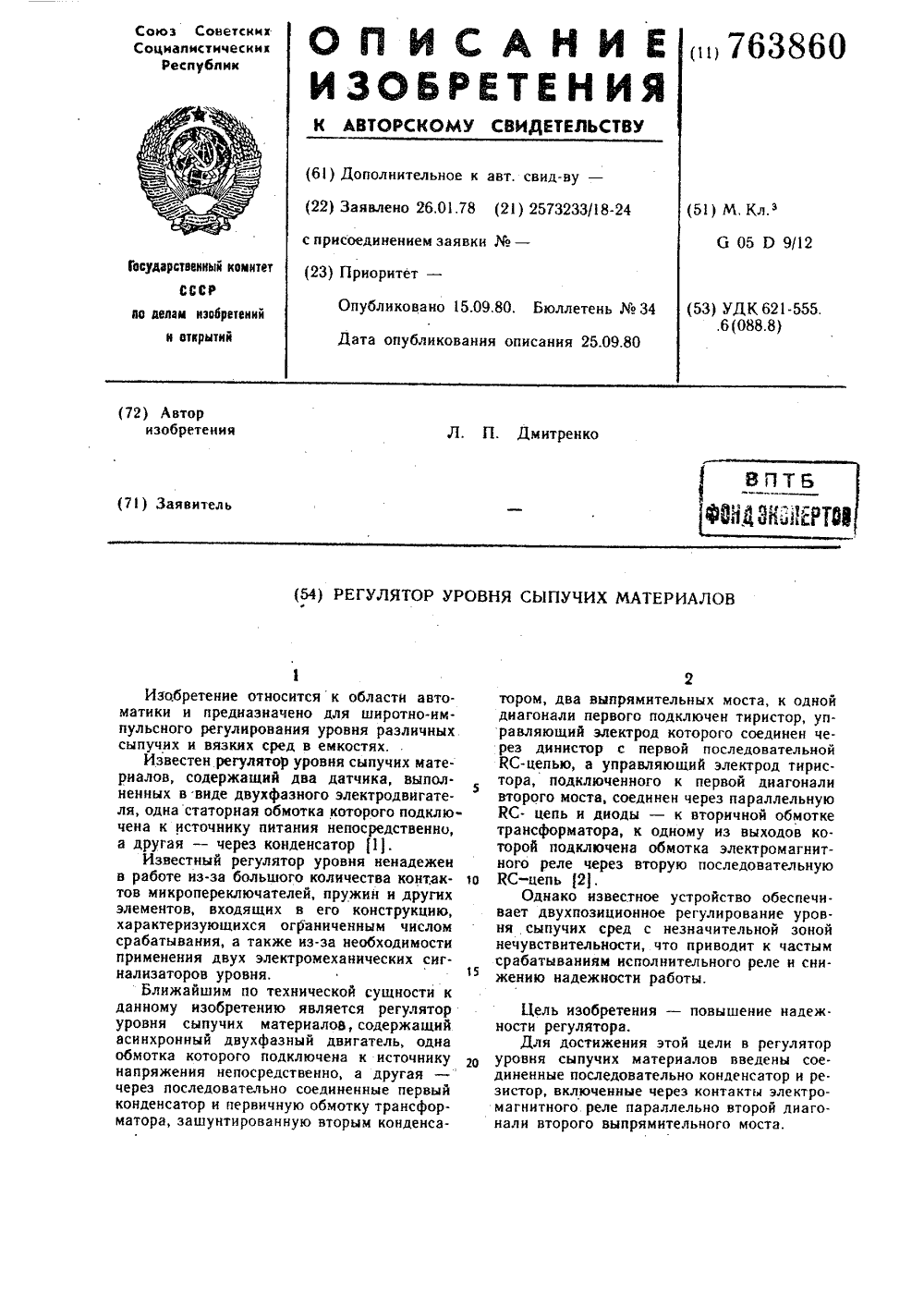

Номер патента: 763860

Опубликовано: 15.09.1980

Автор: Дмитренко

МПК: G05D 9/12

Метки: регулятор, сыпучих, уровня

...закороценным открытым тиристором О и через нега включится электромагнитное реле 17, управляющее механизмами загрузки емкости. Своими контактами 18 электромагнитное реле 17 через конденсатор 6 и резистор 19 подключается к сети (клеммы 20, 21), Емкость конденсатора 6 и резистора 19 выбраны таким образом, чтобы напряжение на обмотке электромагнитного реле и включенных последовательно конденсаторе 6 и резисторе 19 равнялось напряжению сети при запертом тиристоре 10. При заполнении емкости материалом электродвигатель 1 тормозится и тиристор 10.запирается. Но электромагнитное реле 17 остается включенным. На. пряжением, падающим на обмотке электромагнитного реле7, через резисторы 22 и 13 и один из диодов выпрямительного моста 8...

Номер патента: 763589

Опубликовано: 15.09.1980

Автор: Дмитренко

МПК: E21B 3/00

Метки: бурения, скважин, станок

...длины буровых штанг в ставе штанг 5, на которой с возможностью перемещения установлена втулка 8, которая посредством замкового захвата 9 жестко связана с подводящей муфтой 6 гибкого рукава 1 О. Замковый захват 9 имеет вид закрывающейся вилки.При работе станка став штанг 5 вращается, а подводящая муфта 6 находится зафиксированной строго в заданном положении, исключая случайные провороты вместе со ставом штанг 5, если увеличится трение сопротивления или произойдет заклинивание. При подаче подающим патроном 2 става штанг 5 на забой втулка 8 с замковым763583л захватом 9, находясь кинематически связанной с подводящей муфтой 6, своболно перемещается по съемной штанге 7, а в крайнем перелнем положении - и по направляющей 4.Благодаря...

Номер патента: 758521

Опубликовано: 23.08.1980

Автор: Дмитренко

МПК: H03K 17/62

Метки: импульсов, распределитель

...26 соединены с управляющими электродами тиристоров 2, 3, 4 и 1 соответственно, а резисторы 19, 20, 21 и 22 соединены с анодами тиристоров 1, 2, 3 и 4 соответственно. Катод диода 17 через конденсатор 27 соединен с управляющим электродом тиристора 1 и через резистор 30 подключен к коллектору транзистора 28, соединенному с шиной 34 через резистор 31. База транзистора 28 через резистор 32 соединена с общей точкой резистора 29 и нагрузок 5 - 8. Распределитель импульсов работает следующим образом.При подключении устройства к источнику питания (шины 33, 34) тиристоры 1 - 4 заперты, падение напряжения на нагрузках 5 - 8 равно нулю, а потенциалы на анодах тиристоров практически равны потенциалу шины 33. На резисторе 29 падение напряжения также...

Номер патента: 754089

Опубликовано: 07.08.1980

Авторы: Дмитренко, Кириченко, Лапшин, Овчинник, Слюсаренко

МПК: E21F 5/00

Метки: аспирационное, механизмов, перемещающихся

...и продольных элементов, причем расстояния между поперечными элементами решетки больше внутреннего диаметра входного патрубка.На фиг, 1 изображено аспирационное устройство для перемещающихся механизмов, общий вид; на фиг. 2 - то же, вид А - А фиг. 1; на фиг. 3 - вид Б - Б фиг. 2,Аспирационное устройство состоит из отводящего трубопровода 1 коробчатой формы, верхней стенкой которого является расположенная снаружи бесконечная гибкая лента 2, навешенная на шкивах. Гибкая лента 2 имеет проем (на чертеже не показан), с жестко установленным входным патрубком 3, в который введен конец отсасывающего патрубка 4. Входной патрубок 3 и отсасывающий патрубок 4 образуют телескопическое соединение, которое снаружи герметизировано эластичным...

Номер патента: 751979

Опубликовано: 30.07.1980

Авторы: Гуров, Дмитренко, Рыжов, Тах

МПК: E21B 49/02

Метки: герметизированных, глубинных, испытании, отбора, пластов, проб

...клапанов подключают устройство для контроля герметичности и измерения давления глубинной пробы. После выполнения указанной операции производят частичный демонтаж устройства для отбора глубинных проб и подготовку герметизированных проб к транспортированию и лабораторной обработке. С этой целью на несколько оборотов раскрепляют резьбы, соединяющие промежуточные переходники, устанонлен 55 60 65 После спуска комплекта испытатель-.ного инструмента в призабойную зонускважины под действием осевой нагрузки, создаваемой весом колонны бурительных труб, производят перемещение 5 штока пластоиспытателя с целью установки пакера, закрытия уравнительногои открытия приемного клапанов, Приперемещении шток пластоиспытателявступает во взаи:".одействия...

Номер патента: 749666

Опубликовано: 23.07.1980

Авторы: Говоров, Гусев, Дмитренко, Малышев, Машин, Москвин, Федоров, Чистяков

МПК: B28C 5/06

Метки: бетонной, приготовления, смеси

...автотранспортом., Ц 1 ебень фракции 5-15 и 15-40 мм из склада транспортируется конвейерами 40, 41. и 2042 и засыпается в накопительные бункеры 4. Цемент со склада пневмотранспортом подается в накопительный бункер2. При изготовлении песчаных смесейцемент и песок дозируются дозаторами 25непрерывного действия 5 и 6 и черезреверсивный шнек 12, компоненты направляются в струйные смесители 9 или10. Смесь воды с химическими добавками, приготовленная на автоматизированной установке 19,через бак 21 насосомдозатором подается в струйные смесители под давлением, При изготовлениимелкозернистых бетонных смесей ющ смеси с крупным заполнителем приготовленная на струйном смесителе 10 цементнопесчаная смесь поступает на 2-ю ступень перемешивания в...

Номер патента: 746929

Опубликовано: 23.07.1980

Автор: Дмитренко

МПК: H03K 17/567, H03K 17/66

Метки: асинхронным, электродвигателем

...зашунтирована цепью составленной контактами 15, 9 и 11, а на управляющий электрод симистора 4 через замыкающие контакты 10, 12 и 16 ток со вторичной обмотки трансформатора 13 не поступает. При нажатии на кнопку 9 цепь, шунтирующая переход, управляющий электрод-катод симистора разрывается. Через вторичную обмотку трансформатора 13, резистор 14 и управляющий электрод-катод симистора протекает ток, вызывающий его отпира ние, и включается магнитный пускатель.Электродвигатель начинает вращаться в прямом направлении, Своим размыкающим контактом 15 магнитный пускатель 1 размыкает цепь, шунтирующую управляляющий сигнал, поступающий на симистор 3, в результате чего симистор открыт и после замыкания кнопки 9. Одновременно своим размыкающим...

Номер патента: 744886

Опубликовано: 30.06.1980

Авторы: Дмитренко, Чуру, Штейнберг

МПК: H02P 7/42

Метки: частотно-регулируемый, электропривод

...компаратор 16 Регулятор 17 напряжения, к выходу которого подключен датчик 18 выходного напряжения инвертора,соединен через блок 19 коррекции с выходом задатчика 5 интенсивности,Устройство работает следующим образом,Замкнутая система управления осуществляет регулирование выходного напряжения и частоты в зависимости отмомента сопротивления двигателя путемподдержания заданного скольжения Я,Для обеспечения высокого качества процессе управления регулятор 9 и задатчик 5 интен"ивности имеют по два входазадания кежды, которые переключаютсяОдновременно коммутатором 15 по команде компаратора 16 в зависимости от вели ины выходного сигнала регулятора 17напряжений, Все указанные блоки работают в импульсном режиме (частота переключений...

Номер патента: 743067

Опубликовано: 25.06.1980

Автор: Дмитренко

МПК: H01H 47/32

Метки: возбуждения, реле, формирования

...8 диод 20 заперт потенциалом на аноде тиристора 8После включения тиристора потенциал анода тиристора уменьшаетсяпрактически до нуля и диод 20 отпирается, шунтируя резистором,21 резистор 28. За счет этого уменьшается порог срабатывания транзистора 5. Поэтому напряжение отключения транзистора 5 и, следовательно, значениеконтролируемого тока на соответствующую величину будет меньше токавключения реле,До тех пор пока напряжение на выходе датчика будет превышать уменьшенный на величину дифференциала пороготпирания транзистора 5, конденсатор7 будет периодически через резисторб заряжаться и разряжаться черезтранзистор 5 на резистор б, вызываяпериодическое отпирание транзистора 5.Этот транзистор через диод 14 вызывает периодический подзаряд...

Номер патента: 740832

Опубликовано: 15.06.1980

Авторы: Дмитренко, Ефимов, Корольков, Молчанова, Сараф, Сведенцов

МПК: C13K 1/02

Метки: гидролиза, периодического, растительного, сырья

...времй загрузки, подвергается усадке и уплотнению,что дает возможность увеличить загрузку гидролиэаппарата на 20-30, При достижении рабочего давления после подачи острого пара производят сдувку воздуха и начинают перкопяцию, то есть подачу варочной кислоты концентрацией 0,4-0,7 НЯО 4 при давлении -13 ати и температуре 170-190 фС с одновременной выдачей гидролиэата через Фильтрующие устройства.По окончании перколяции проводят 20 промывку и сушку лигнина. После сушки проводят выгрузку лигнина в сцежу путем открывания быстродействукицего клапана. После выгрузки лигнина начинают загрузку сырья в аппарате шне- р ковым питателем для новой варки. Съем РВ с одной варки, кг Отбор гидролизата с однойварки, и Средняя концентрация РВ,Модуль...

Номер патента: 738663

Опубликовано: 05.06.1980

Авторы: Бабий, Давидюк, Дмитренко, Дрожилов, Журавлев, Киселев, Кузнецов, Куксо, Перельман, Рабина

МПК: B01J 37/00

Метки: аммиака, катализатора, приготовления, синтеза

...при следующемсоотношении компонентов,:Окись углерода 0,4-4,0Двуокись углерода 6,2-9,2Вода 19-20,5Азот ОстальноеГаэ указанного состава получают сжиганием природного газа в воздухе с недостатком кислорода по сравнению со стехиометрическим.Спекание в присутствии окиси углерода приводит к восстановлениювлаги 9 и гранулируют. Грануляторпредставляет собой цилиндрическийсосуд диаметром 0,6 м с высотойборта 0,2 м, вращающийся со ско 25 ростью 25 - 35 оборотов в минуту и находящийся под углом 45-50 О к горизонту.Грануляцию ведут следующим образом.Во вращающийся гранулятор подают 50 г (в пересчете на сухой продукт) увлажненной до 8,5 шихты. Сюда же подают струей минеральную связку, например воду, и получают переувлажененные зародыши с...
