Дмитренко

Номер патента: 1525840

Опубликовано: 30.11.1989

Авторы: Дмитренко, Мордач, Соболев, Чехет, Чечеткин

МПК: H02M 5/27

Метки: непосредственной, преобразователем, связью, частоты

...записанного микропроцессором 13-1. При до стижении записанных значений кода счетчиками отдельных таймеров на выходах таймеров 18-1, 18-9 появляются импульсы, поступающие на мультиплек - сор.1920Расчет кодов микропроцессором 13-1 для загрузки в блок 15 таймеров осуществляется следующим образом,Требуемые значения выходной частоты Г , и напряжения П сообщаются 25 микропроцессору 13-1 в виде двоичных кодов, значения которых М и Мс вых и причем Мц задают относительно максимально возможного напряжения, значение кода которого Мц мО мснкс30Код Р коэффициента относительного значения величины выходного напряжения Мравен:"м М(К + 1)Поскольку таймеры отсчитывают количество импульсов высокочастотного опорного генератора 15-4, код выходной частоты...

Номер патента: 1522266

Опубликовано: 15.11.1989

Автор: Дмитренко

МПК: G08B 23/00, G08B 3/10

Метки: предпусковой, сигнализации

...и следова" тельно, электроустановки осуществляется кратковременным размыканием контактов кнопки 4 управления. При этом реле 22 выключается, и схема возвращается в исходное состояние. При исчезновении напряжения в сети контактор отключается, а после повторного появления напряжения в сети самопроизвольное его включение не происходит, т.е. осуществляется нулевая защита электроустановки.Устройство сигнализации с бесконтактным элементом 21 памяти работает следующим образом.При замыкании кнопки .3 управления через стабилитрон 26, конденсатор 29 и резистор 31 протекает под действием напряжения сети на клеммах 19 и 20 переменный ток. Этот ток вызывает падение напряжения на стйбилитроне 26, которое выпрямляется диодом 27 и конденсатором фильтра...

Номер патента: 1515360

Опубликовано: 15.10.1989

Автор: Дмитренко

МПК: H03K 17/28

Метки: времени, реле

...1) и 7 и упр,(в 55 юел переходе си,"истор 1 чс"рс 3 Иод 12 и один из10.) (3 М(.ТД .) .". ) )ЛЖ 101 СЛ КОНДЕЦСЗ. - 1 ор 4, 0 т этого кодецсатора через коцтдктг к Опки 19 осуществляется п, в 1 8 по Г)д )м и Ит 1(ие кццгурд 11.1 ерсз резистор 1 э под действием псп: 51 жс 151 нд к ) д(г п(3:Ор с 14 цачицаст здрягкаться коп(ецсаторо 10, Ког;д тот к.)ндецстор чсреэ опреде- ) ЕЦ )й ИптЕРВДЛ . г "СПИ )ЗРЯДИтСЯ ДО ц,)р; ;сипя от(ирация 0 ПТ 8, послед- ЦИ )КЛЮгастсг И .У) ТИРУЕт ЧЕРЕЗ ,(1 ИО, цгЙ МОСГ ) )Х(,г; С) П )П( Тор д 1 ь КО ТОРЛ ЗДПИ)аге С), ( -)чЛЫЯ) ЦаГРУ:)КУгг ) ц дС)сцг)," 1(1 г,) 01 сНИ 5) ВХСддг)Д г г,1 У 5() Осг) г осгТЕЛЬНО В,. г, 1(п 1, 1, ).сг г",)(сп,: д И 7. 1 соц- :3; )с;( г ) 10 1,"( " ц 1):,3 л 011 т 8);, ):З 313(3) Г СГР Н...

Номер патента: 1515248

Опубликовано: 15.10.1989

Автор: Дмитренко

МПК: H02H 7/08

Метки: защиты, электроустановки

...кнопки Пуск 11 черезрезистор 12 цепь управления тиристора 1, резистор 3, диодный мост 2и электроустановку 4 проходит токпод действием напряжения сети наклеммах 6-7, вызывающий отпирание тиристора 1 и включение, например, магнитного пускателя 4, включающего г 5 10 15 20 25 30 35 40 45 50 работу например, электродвигатель,Одновременно до амплитудного значения падения напряжения на резисторе3 через разделительный диод 9 заряжается конденсатор 8, За счет разряда конденсатора 8 в паузах междуимпульсами выпрямленного тока черездиод 10 и резистор 3 на переход анодкатод тиристора 1 и тиристор 1 поддерживается в открытом положении,а электроустановка включенной и после размыкания контактов кнопки Пуск11, Т,е, за счет включения в катодную цепь...

Номер патента: 1510043

Опубликовано: 23.09.1989

Автор: Дмитренко

МПК: H02H 7/08, H02H 7/09

Метки: защитой, нагрузкой, нулевой

...диода 5, а второй вывод размыкающего контакта 9 выключения - с вторым входным выводом 11 устройства. Иежду управляющим электродом и катодом тиристора 4 включен замыкающий контакт 14 выключения. Контакт 8 включения может быть выполнен в виде кнопки "Пуск", контакт 9 выключения " в виде силовой кнопки "Стоп" с размыкающим контактом, включаемым в силовую цепь питания нагрузки, а контакт 14 выключения - в виде слаботочной кнопки "Стоп" с замыкающим контактом, включаемым в цепь управляющего электрода тиристора.Устройство работает следующим образом.При вкюючении источника питания напряжение подается на последовательно соединенные устройство 1 управления и нагрузку 2. При замыкании контакта 8 включения выпрямленное напряжение источника...

Номер патента: 1507611

Опубликовано: 15.09.1989

Авторы: Бурьянов, Дмитренко, Маренич

МПК: B60P 1/34, B60P 1/64

Метки: контейнеровоз

...меха здор и(1 г иге)зот(ил 1 н(г -гов 2 7, ;1 я яди: Бижан(х кон 1(ах рь (.;Гон 2 шарнирно /г ГЯНОВЛЕНЫ РОЛИКИ 2" И ря.циалЬНЫЕ ПО;.гБЕСК)1 29 С дОЕЕОЛЕ:ИтЕЛЬЕ)ЫМИ ХадаНЫколеся Г. 30(",Ег(я(г:5 20 н ПОВВРски 29 ЧОПОЛПЕтЕЕЬНО СняэаНЫ г)пуж(1:ЯМИРь)чаги 19 соединены межн(5 г собой ; ог(эоечино) 32 КЕ пе:.:Ятически свяпой г)111)ни.г(ь)1 и тягами 33 с каре)- /Иг(С Ы С -,г.,З(,)сг,Г(С Гг(г 101 ЦЬЮ5 15 приближается к грузовой платФорме 3. Приводные рычаги 11 перемещаются до контакта с нижними ограничителями 14. Затем прекращают подачу масла в гидроцилиндры 13 и 27 и Вынимают пальцы из отверстий лонителей 12.Выдвигая шток Гидроцил:пра 7, через полиспаст 8, трос 9 и блоки 10 перемещают назад каретку 6 и погрузочно- разгрузочное...

Номер патента: 1506221

Опубликовано: 07.09.1989

Авторы: Бессараб, Дмитренко, Кашурин, Макаренко, Марченко

МПК: F23D 14/18

Метки: агента, сушильного

...2 разбавления продукты сгорания смешиваются сохлаждающим воздухом, поступающимчерез патрубок 1 в соотношении1:(1,5-2,5)При этом достигаетсяоптимальная температура реакции каталитического дожигания 400-700 С,Полученная смесь подается на насадку 4, где дожигаются продукты неполного сгорания (СО, формальдегид,углеводороды), В камере 5 происходит смешецце очищеццых газов с воздухом, подаваемым через патрубок 6 до достижения технологических парао метров теплоносителя (С - 100 С), Газовоздушцый теплоноситель вентилятором подается потребителю.Примеры конкретного выполнения способа, Природный газ подают в струйно-стабилизирующий смеситель 9, откуда он через раздающие отверстия, смешиваясь со струями воздуха, поступает в камеру 8...

Номер патента: 1501207

Опубликовано: 15.08.1989

Автор: Дмитренко

МПК: H02H 5/04

Метки: защиты, температурной, электроустановки

...диод и первыйрезистор, а с источником питаниячерез включенные последовательно симистор и диод выпрямительного моста,позволяет существенно упростить схему устройства за счет снижения числапроводов, соединяющих схему с термодатчиком и электронагревательным элементомдо трех, обеспечивая при этомтребуемую точность и надежность защиты. Это позволит предложенному устройству найти применение для защитыразличных электроустановок как в про 20 мышленности так и в быту,5Поэтому симистор 1 закрывается, и нагрузка 2 отключается, За счет протекания постоянного тока по цепи, составленной стабилитроном 17, резистором 20 и транзисторами 11 и 12, под действием напряжения на конденсаторе Фильтра 19 транзисторы удерживаются в открытом положении и после...

Номер патента: 1495877

Опубликовано: 23.07.1989

Авторы: Дмитренко, Купцов, Лебедев, Шнитников

МПК: H01P 1/15

Метки: ограничитель

...Первый 1 и второй 2 отрезки выполнены с волновым сопротивлением меньшим, чем у третьего отрезка 3, а четвертый 15 4 и пятый 5 отрезки выполнены с волновым сопротивлением меньшим, чем у .1первого 1 и второго 2 отрезков. Длина третьего отрезка 3 равна половине длины волны, а четвертого 4 и пятого20 .,5 отрезков - по четверти длины волны, :Ограничительный диод 6 подключен меж" ,ду серединой отрезка 3 и общей шиной. ,Цепь замыкания ограничительного дно ,да 6 по постоянному току выполнена ,в виде четвертьволнового шлейфа 7, который подключен. к"точке соединения ,отрезков 3 и 5. 30Ограничитель работает следующим образом.При малых уровнях входной мощнос ти ограничительный диод 6 закрыт. Вдоль отрезка 3 устанавливается стоя чая волна с...

Номер патента: 1492434

Опубликовано: 07.07.1989

Авторы: Дмитренко, Калашников, Олещук, Чуру

МПК: H02M 7/48

Метки: инвертором, мостовым, регулируемым, трехфазным

...выражениями обеспечивает базовую начальную длительность импульсов управления и,5 10 15 20 25 30 ва напряжений на входах к мпар,торов 10-15 благодаря наличию выходных формирователей на их выходах вырабатываются короткие однополярные импульсы, которые соответствуют моментам формирования фронтов кривой выходного напряжения инвертора. и через элемент ИЛИ 6 поступают на вход счетного триггера 17, вызывая его периодическое срабатывание (сигнал ц на фиг. 3)Временные диаграммы, приведенные на фиг, 3, соответствуют нижнему час тотному диапазону работы, полуволна линейного выходного напряжения инвертора при этом формируется иэ максимального количества импульсов (в рассматриваемом случае - из одиннадцати импульсов). Выходной сигнал сумматора 8...

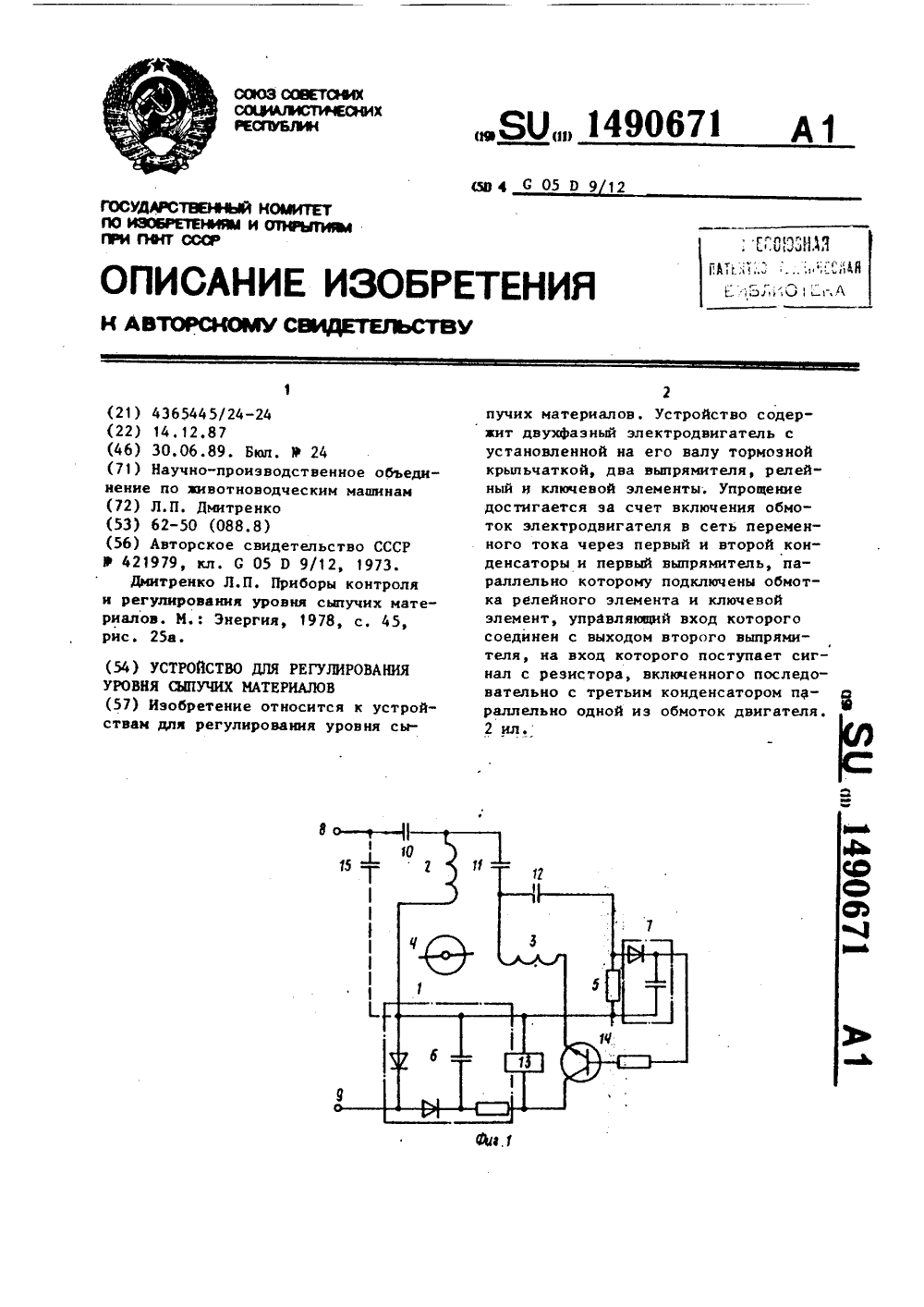

Номер патента: 1490671

Опубликовано: 30.06.1989

Автор: Дмитренко

МПК: G05D 9/12

Метки: сыпучих, уровня

...5, с которого это напряжение, выпрямленное выпрямителем 7,поступает на вход транзистора 14,создавая дифференциал между напряжением срабатывания и отключения реле,т.е. одновременно с отключением релебез помощи контактов реле возникаетположительная обратная связь с выхода регулятора на его вход. За счетэтого обеспечивается быстрый переходэлектродвигателя из заторможенногосостояния во вращающееся и четкоесрабатывание реле. В дальнейшем процесс работы регулятора повторяется.Для ограничения тока через обмотки электродвигателя до номинальногозначения служит конденсатор 10.В схеме регулятора (фиг.1) питание обмотки реле осуществляется отоднополупериодного выпрямителя,поэтому через обмотку реле протекаетток, в два раза меньший тока,...

Номер патента: 1478317

Опубликовано: 07.05.1989

Автор: Дмитренко

МПК: H03K 17/567

Метки: переключающее

...магнитныйпускатель сработать не может, основная часть напряжения питания падаетна обмотке 16 сирены. В результатесирена находится во включенном состоянии, а контактор сработать не может.Как только тиристор 19 отпирается поцепи управления, под действием напряжения, падающего на резисторе 20, заряжается через диод 21 конденсатор 22. За счет разряда конденсато 5 ра 22 в провалах между импульсами пульсирующего тока, например, как показано на чертеже, на цепь управления тиристора 19, последний удерживается открытым. 0Под действием напряжения на обмотке 16 включенной сирены через мост 10и резистор 37 заряжается конденсатор 38 фильтра, а через резистор 13 заряжается конденсатор 14. Сопротив ление резистора 13 таково, чта ток заряда...

Номер патента: 1477987

Опубликовано: 07.05.1989

Авторы: Байбуз, Дмитренко, Максимова, Подоляко

МПК: F23G 7/06

Метки: газов, дожигания, отбросных

...и расширяются. Часть газа.про 50 Конструкция устройства позволяетисключить выброс пыли с очищенными газами в атмосферу, поскольку пыль оседает в нижнем слое движущейся и удаляемой из регенеративной камеры насадки, которая затем очищается от пыли в отдельном устройстве,,В известных регенеративных аппаратах температура подогрева газа в 5 10 15 20303540 45 ходит насадку внутри кольцевого коллектора, а остальная часть газа - снаружной части коллектора. За счет центробежной силы, раздвоения потока, изменения направления и расширения газовых потоков в зернистом слое насадки увеличиваются турбулизация газового потока и очистка отбросных газов от пыли.Затем газы, поднимаются, нагреваются и очищаются от пыли, а насадка, опускаясь,...

Номер патента: 1474797

Опубликовано: 23.04.1989

Авторы: Бурковский, Гиндес, Дмитренко, Островский, Ширнин, Якунин

МПК: H02K 1/16

Метки: статор, электрической

...ярма 1 и высоты зубца 2 по его радиальной оси,имеют углубления 3, образующие с наружных сторон листов аксиальные выступы 4.Крайние листы изготавливаются 20 штамповкой, их толщина может быть равна или больше толщины средних листов; для их изготовления необходимо два штампа. Рациональные размеры выступов (ширина Ь0,5 Ь , вы сота Ь (3-4)8; где Ъ, л - ширина зубца и толщина листа) получены расчетно-экспериментальным спо-.собом из условия обеспечения наибольшей осевой жесткости при сохранении 30 целостности листа из электротехнических сталей и стали Ст.3, Требуемая толщина крайних листов и их число определяются расчетом в зависимости от геометрических размеров листа статара, нажимной шайбы и удель. ного давления на листы...

Номер патента: 1467735

Опубликовано: 23.03.1989

Авторы: Дмитренко, Малышев

МПК: H03B 5/18

Метки: генератор

...Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 Из обре тение о тно с ится к радио технике и предназначено для созданияисточников мощности в СВЧ-диапазоне,Цель изобретения - расширение диа 5пазона рабочих частот.На чертеже представлена принципиальная электрическая схема генератора.Генератор содержит первый и второй полевые транзисторы 1 и 2, которые выполнены иэ арсенида галлия,отрезок 3 полосковой линии, низкочастотный фильтр 4 цепи питания.Источник управляющего напряжения (непоказан).Генератор работает следующимобразом,При подаче на затвор первого полевого транзистора 1 отпирающего иап Оряжения...

Номер патента: 1466825

Опубликовано: 23.03.1989

Авторы: Васичкин, Дмитренко, Калашников, Овчаров, Перов, Симонов, Филипьев

МПК: B21B 37/48

Метки: натяжения, непрерывном, полосы, прокатном, стане

...второй клети, второй выход блока 16 соединен с входом регулятора 22 интегрального, выход которого соединен с входом системы 23 управления скоростью привода третьей клети,Способ осуществляется следующим образом.В процессе прокатки полосы в каждом промежутке сигналы с измерителей 1 - 3 натяжения поступают на прямой вход элементов 4 - 6 сравнения, на инверсный вход которых поступает сигнал задания величины натяжения с блоков 7 - 9 задания. Сигналы отклонения натяжения от заданного в каждом промежутке с выходов элементов 4 - 6 сравнения поступают на вторые входы блоков 10 в 12 деления, на первые входы которых сигналы поступают с выходов блоков 7 - 9 задания. Частное от деления этих величин является величиной относительного отклонения...

Номер патента: 1465876

Опубликовано: 15.03.1989

Автор: Дмитренко

МПК: G05D 23/19

Метки: температуры

...конденсаторов 9 и непрерывногогенерирования в течение этого времени с помощью ОПТ 10 импульсов управления симисторов, Частота генерируемых импульсов устанавливается достаточно высокой (свыше 1 кГц), поэтомусимистор отпирается в начале каждогополупериода, и в нагрузке выделяетсяпрактически максимальная мощность,Поскольку симистор 1 открыт, включается нагрузка 4,Когда контакты 24 размыкаются, цепь управления симис торов обес точивается, и симистор и нагрузка 4 отключаются . При этом конденсатор 15, как и при включенной нагрузке, не заряжается, так как цепь его заряда разрывается контактами 24, После того как снова замкнутся контакты 24, через заданную выдержку времени, определяемую постоянной времени КС-контура 14, напряжением ОПТ 19 и...

Номер патента: 1464250

Опубликовано: 07.03.1989

Авторы: Дмитренко, Дорошкевич, Кириленко, Пышняк, Чернов

МПК: H02K 5/22

Метки: электрическая

...изобретения - уменьшение габаритов.На фиг. 1 показана электрическая машина, общий вид; на фиг. 2 - разрез А-А На фиг. 1.Электрическая машина состоит из корпуса 1, статора 2, вводного устройства 3размещенными проходными контактными О ажимами 4, кольцевой полостью 5, ограиченной корпусом 1, торцом пакета стаора 2 и лобовой частью 6 обмотки статора.водное устройство с проходными контактыми зажимами занимает часть пространтва кольцевой полости 5. Вводное устройтво может быть выполнено как заоднокорпусом, так и отъемным. Оси 7 проходых контактных зажимов наклонены по отношению к горизонтальной плоскости и про, ольной оси 8 электрической машины и па О аллельны образующей конуса 9, образованого наружной поверхностью лобовой части бмотки...

Номер патента: 1457081

Опубликовано: 07.02.1989

Авторы: Бурковский, Дмитренко, Дорошкевич, Чернов, Яковлев

МПК: H02K 9/06

Метки: закрытая, электрическая

...надежности,На фиг. 1 показана закрытая электрическая.машина, продольный разрез;на фиг, 2 - вид А на фиг. 1.Закрытая электрическая машина содержит наружный вентилятор 1, расположенный на выходном конце вала 2, выходящего из подшипникового щита 3.Вентилятор 1 от возможных радиальноударов защищен цилиндрическим кожухом4, от ударов с торца - вентиляционной решеткой 5 и радиальными ребрами6, расположенными на внутренней поверхностизащитного узла 8, выполненного неразъемным с цилиндрическимкожухом 4 и крепящимся к радиальнымребрам б диском 9. Между радиальнымиребрами 6 и вентиляционной решеткой 5выполнен зазор с образованием цилиндрической полости 10. Кожух 4 охватывает статор 11 .Хладагент, засасываясь вентилятором 1, движется по винтовой...

Номер патента: 1456759

Опубликовано: 07.02.1989

Авторы: Бакаушин, Дмитренко

МПК: G01B 5/25

Метки: центрирующий, штифт

...эффективности температуронезависимого центрирования при радиальной и осевой деформациях, деталей за счет обеспечения возможности относительного смещения деталей как в радиапьном, так и в осевом направлении.На фиг. 1 представлен общий вид устройства; на Фиг. 2 - сечение А-А на фиг. 1; на Фиг, 3 - положение ром бического конца штифта в отверстии охватывающей детали.Устройство для температуронезависимого центрирования двух коаксиально установленных .деталей 1 и 2, сопряженных по цилиндрической поверхности диаметром Э содержит три, установленных параллельно и равномерно по окружности диаметром П вокруг общей оси деталей 1 и 2, штифта 3, Одни концы 4 штифтов 3 выполнены цилиндри35 ческими и жестко установлены в идентичных цилиндрических...

Номер патента: 1455370

Опубликовано: 30.01.1989

Автор: Дмитренко

МПК: H01H 47/32

Метки: релейное

...транзистора 12 происходит теперь при понижении температуры в зоне терморезистора 6 на определенную величину, равную зоне. возврата (дифференциала), между температурой отключения и включения устройства.55370 5 10 15 20 25 30 35 40 45 50 55 гих величин,Формула изобретенияРелейное устройство, содержащеедиодный мостовой выпрямитель, в диодной цепи которого включена нагруз 314При уменьшении температуры в зонеустановки терморезистора 6 на величину зоны возврата, обеспечиваемойрЕзистором 11, соединяющим выход операционного усилителя 10 с его неинвертирующим входом, т.е. когда увеличится падение напряжения на тер"морезисторе 6 на величину превышения потенциала на неинвертирующемвходе операционного усилителя по отношению к его...

Номер патента: 1453506

Опубликовано: 23.01.1989

Автор: Дмитренко

МПК: H02H 3/28

Метки: дифференциальной, защиты, реле, шин

...По первичным об- . моткам промежуточных трансформаторов2 и 3 тока протекают токи плеч защиты, поэтому на первом резисторе 7 иконденсаторе 12 имеется выпрямленное напряжение, Однако оно недостаточно для срабатывания дополнительного Аормирователя 18. Диод 11 препятствует разряду конденсатора 12 черезрезистор 7. Сигналы на выходах второго элемента ИЛИ 19 и второго элемента 20 вьдержки времени равны "О",При удаленном внешнем КЗ с максимальной апериодической составляющейв токе повреждения токи плеч защитыи 1 (Лиг, 2) искажаются в различной степени вследствие разных условий работы трансАорматоров токаприсоединений шин. При этом возникает диАференциальный ток небаланса 1,который протекает по первичнои обмотке промежуточного трансформатора...

Номер патента: 1453489

Опубликовано: 23.01.1989

Автор: Дмитренко

МПК: H01H 47/32

Метки: релейное

...10, срабатывает реле 1. Через замыкающие контакты 2 к сети переменного тока подключается электронагреватель 3. В случае если температура н зоне установки термоконтактора 7 Ниже аварийного значения, контакты разомкнуты и тиристор 6 заперт. КогДа термоконтактор 7 при аварийном перегреве замкнет свои контакты, через них резистор 12 и переход управляющий электрод-катод тиристора 6 иод действием напряжения, определяеМого падением напряжения на резисторе 11 и катушке реле 1, протекает однополупериодный выпрямленный ток, ограниченный резистором 12. Под действием этого тока отпирается тиристор 6, который шунтирует катушку реле 1. Реле выключается, размыкая своиФ контакты 2 и выключая электронагреватель 3. Под действием постоянного тоа,...

Номер патента: 1451849

Опубликовано: 15.01.1989

Авторы: Дмитренко, Лутаев

МПК: H02H 7/08, H03K 17/567

Метки: реле, температуры

...постоянного тока через резистор 14, диод 21 и транзисторы 17,18 последние поддерживаются в открытом состоянии, удерживая в отключенном положении реле, при этом светодиод 15 также .отключается. Соединениесветодиода 15 последовательно с обмоткой 16 позволяет за счет паденияна нем напряжения уменьшить остаточное напряжение на обмбтке 16, шунтируемой диодом 21 и открытыми транзисторами 17, 18, Диод 21 предотвращает шунтирование резистора 13, образующего с терморезистором 12 измерительный делитель напряжения, обмоткой 16,Для повторного включения реле температуры в работу после снижения температуры в зоне терморезистора 12необходимо обесточить схему для снятия напряжения с транзисторов 17, 18,а затем снова подать напряжение сетина клеммы...

Номер патента: 1451810

Опубликовано: 15.01.1989

Авторы: Дмитренко, Дорошкевич, Ковалев, Тимошенко, Чернов

МПК: H02K 5/20, H02K 9/19

Метки: закрытая, электрическая

...1,Н С:О,1113035, Москва, Ж, Раушская наб д. 4/5 Ужгород, у:. дприя Производственно-полиграфическое Изобретение относится к электро- машиностроению и может быть использовано в электрических машинах с комбинированной системой охлаждения.Целью изобретения является улучшение охлаждения,На фиг.1 изображена закрытая элек. трическая машина, продольный разрез; на фиг.2 - то же, общий вид.Охлаждающая жидкость иэ каналов 1 корпуса 2 по каналам 3 подводится к кольцевой полости 4 подшипникового щита 5. Вход Ь и выход 7 кольцевой полости 4 подшипникового щита 5 разделены герметично установленной перегородкой 8.Охлаждающая жидкость через вход 6, расположенный у перегородки 8 подшипникового щита 5, поступает в кольцевую полость 4. Омывая по...

Номер патента: 1451585

Опубликовано: 15.01.1989

Авторы: Дмитренко, Донец, Затыльников, Титов

МПК: G01N 1/10

Метки: жидкости, качества

...и снабжена серьгами 42 и штуцером 43 длясообщения полости емкости 7 с атмосФерой.Дозирующее приспособление 8 состоит из корпуса 44, дозатора 45 реактивов, выполненного в виде пологоусеченного конуса, установленного своэможностью поворота в конусной полости корпуса 44. Торец дозатора 45закрыт пробкой 46Корпус 44 и дозатор 45 имеют каналы 47, 48 и 49.Каналом 47 полость дозатора 45 соединена с полостью емкости 7. Посредством канала 48, соединенного струбкой 50, полость дозатора 45 соединена с атмосферой, а посредствомканала 49, соединенного с трубкой41, которая соединена с каналом 40цилиндра 20, полость дозатора 45соединена с полостью цилиндра 20.Дозатор 45 имеет ось 51 с рычагом52.управления. Свободный конец рьгчага 52 совмещен с...

Номер патента: 1451463

Опубликовано: 15.01.1989

Авторы: Байбуз, Дмитренко, Исаков, Максимова, Шейко

МПК: F23G 7/06

Метки: газов, дожигания, отбросных

...канале от-. крытием регулирующего дросселя 14 увелиРасположение сопел для подачи отброс- ного газа по спиральной линии в отводящем канале и в камере горения с обеихсторон отводящего канала позволяет подавать холодный отбросный газ небольшими порциями и интенсивно смешивать с горячим газом. Сопла охватывают весь объем горячих газов зон смешивания камеры горения и отводящего канала. Здесь происходит интенсивная закрутка газовых потоковгазовая струя соприкасается с последующей холодной струей отбросного газа, процесс смешивания и горения заканчивается и начинается последующее смешивание газов и т. д пока полностью горячие и холодные отбросные газы не смешаются, Это позволяет значительно увеличить производительность устройства, Отбросные...

Номер патента: 1449677

Опубликовано: 07.01.1989

Авторы: Дмитренко, Хараг

МПК: F01N 1/08, F01N 9/00

Метки: глушитель, шума

...собой посредст,вом электроизоляционной прокладки (не показаны),Кольцевые секции-обоймы б могутбытв выполнены из постЬянных магни,тов, а между ними могут быть установ ,лены кольцевые секции-обоймы 7, вы полненные в виде витков провода., Глушитель может быть снабжен наружнойй обмоткой 8 конфузора 4, соединенной с источником переменного на,пряжения. 40Электроизоляционная прокладка сетки 5 может быть выполнена из Фторопласта, а кольцевые секции-обоймы 7 в виде витков провода (медного или алюминиевого) и наружная обмотка 8 45 залиты пропиточным составом (например, компаундом или специальным бакелитовым лаком) и представляют собой жесткие конструкции способные выУодерживать температуру 200 С и более.Глушитель шума работает следующим...

Номер патента: 1444927

Опубликовано: 15.12.1988

Автор: Дмитренко

МПК: H02P 1/26

Метки: асинхронным, реверсивным, электродвигателем

...21 и 19 пе"риадически заряжается конденсатор 20да порога отпирания транзистораПосле заряда конденсатора 20 ан че"рез транзистор )7 разряжается на резистор 19, Поэтому. если контактыкнопки 9 разомкнус,"; пад дайстаиемимпульсов напр жения, выделяемых нарезисторе 19 имнстар 1 ".деч удерживаться в открытом состоянии. Симистор удерживается открытым па анаднойцепи, ка: да напряжение сети переменного така проходит через нуль, и вмомент, когда на одном зажиме дляпадключени:. к ис,ачп".; у пигяния пола1жителыьй па.енциал, за счет поддержания в заряженном состоянии в течение нескольких полупериодов канденсатор;. 18 и непрерывного генерированияв течение этого времени с помощьютранзистора 17 импульсов управлениясимистаром, Частота генерируемых...

Номер патента: 1444215

Опубликовано: 15.12.1988

Авторы: Дмитренко, Захаров, Кочетков, Лебедев, Щербаков

МПК: B61L 17/00

Метки: вагонных, горочных, замедлителей, мощности, тормозной

...всех типов грузов вагонов являются строго постоянной величиной (1850 мм) и могут быть 10 15 20 25 30 35 40 использованы для измерения скорости движения вагонов с применением одного датчика. При этом отпадает необходимость в блоках коррекции и в блоке коммутации.Измерение начинается когда первая ось первой тележки вагона проходит над датчиком 2, сигнал с которого проходит через блок 4 коммутации, блок 7 формирования и приводит блок 8 фиксации оси в состояние, при котором начинается счет импульсов, вырабатываемых генератором 12 в счетчике 1 О импульсов. После проследования второй оси первой тележки вагона над датчиком 2 сигналом от датчика останавливается счет импульсов в счетчике 10. При этом в счетчике 10 будет зафиксировано...
