Дмитренко

Номер патента: 1309300

Опубликовано: 07.05.1987

Автор: Дмитренко

МПК: H03K 17/78

Метки: ключ, оптоэлектронный

...3 управления соединен с одной клеммой 4 питания, к другой клемме 5 питания через нагрузку 6 и диодный мост 7 выпрямителя подключен катод оптосимистора 2. Параллельно оптосимистору 2 подключены контакты вт 01.Г Г;н(:иГ 8 И 1 ялеия. К входу дио",. ИОГК7 .,Оа г быть подключе Га гг)( ть 5 кнопка 9 (правления. К в)хО(1 у днОдно(о чола 7 подкл(очен конденсатор 1 О фильтра, образующий с ним выцрямител(, а через резистор 11 подсоединен светодиод 12 сих(и(0(г)ИО 0 ОГГт)Оца 1, и стябцг(ит)Оц 1 Р. Нагрузка 6 подключается к выходным клеммам 14 и 15 ключа.Ключ работаег следук)(цим Образом.Прц цодче напряжения сети оптосимистор ) п(церт к нему Г(ри,К(гц(; О . Ое няц)5(ж(ци(,Гитация,; (я;(1)яж(ни( Г(з нагрузке 6, конденсаторе 10 фи,ьтря и...

Номер патента: 1307520

Опубликовано: 30.04.1987

Автор: Дмитренко

МПК: H02P 1/26

Метки: реверсивным, электродвигателем

...контактами 4 исключает одновременное включение катушки 2 контактора. Электродвигатель включается в прямом направлении перемещения механизма.Когда под действием механизма переключаются контакты путевого выключателя 10, цепь питания катушки 1 контактора разрывается, и катушка 1 отключается, размыкая силовые контактыи контакт 7 и замыкая свой контакт 4,Сразу после замыкания контакта 4 через замкнувшиеся замыкающие контакты путевого выключателя 10 замкнутый контакт 4 и катушку 2 контактора проходит ток. Электропривод реверсируется, контакт 8 замыкается, шунтируя через раэмыкающие контакты путевого выключателя 11 замыкающие контакты путевого выключателя 10, а контакт 3 размыкается, исключая одновремен-. ное с катушкой 2 контактора...

Номер патента: 1307519

Опубликовано: 30.04.1987

Автор: Дмитренко

МПК: H02P 1/26

Метки: асинхронным, реверсивным, электродвигателем

...Силовые контакты катушки 2 контактора включают электропривод в прямом направлении вращения, Поскольку контакт 3 разомкнут, катушка 1 контактора 3 отключена. При замыкании контакторов 8 и б цепь питания катушки 2 контактора 3 размыкается контактом 6, катушка 2 контактора отключается., а ее контакт 3 замыкается. Включается катушка 1 контактора, и электропривод вращается в обратном направлении. Так как контакт 4 катушкиконтактора размыкается, катушка 2 контактора не включается и после замыкания контакта 6 кнопки управления, Отключение любого из контакторов осуществляется кратковременным размыканием кнопки 9 управления "Стоп", устройство обеспечивает нулевую защиту электропривода, т,е. при кратковременном исчезновении напряжения в сети...

Номер патента: 1306762

Опубликовано: 30.04.1987

Авторы: Агеев, Атаманицын, Бурьянов, Герман, Дмитренко, Каун, Клименко, Миркитанов

МПК: B60P 1/32

Метки: средство, транспортное

...концом связан с платформой 3 через шарнир 14 и направляющую 15, а другим концом соединен с рамой 1 через подпружиненную гибкую тягу 16, переброшенную через блок 17, закрепленный на рычаге 10. Платформа 3 снабжена опорным кронштейном 18, выполненным в виде открытого шарнира и взаимодействующим с шарниром 8, Гидроцилиндр 7 одностороннего действия и гидроцилиндр 13 двухстороннего действия гидравлически соединены с золотниками тракторного распределителя (не показаны).Разгрузка транспортного средства для перевозки легковесных грузов осуществляется следующим образом.С помощью гидроцилиндра 7 осуществляется поворот балок 6, в результате которого открывается боковой борт 5 платформы 3. После полного подъема бокового борта 5 гидроцилиндром 13...

Номер патента: 1298213

Опубликовано: 23.03.1987

Авторы: Демидова, Дмитренко, Иванчев, Крупник, Меш, Полозов, Сыров, Хайкин

МПК: C08F 292/00, C08K 9/04

Метки: кремнеземного, модифицированного, наполнителя

...и сушат при 40 С под вакуумом. Выход продукта 27,5 г.Для определения стойкости модифицированного кремнийдиоксидсодержаще го соединения (аэросила) к действию органических растворителей и одновременно доли привитого полистирола в качестве эталонного растворителя выбирают кипящий бензол, легко раст- ЗО воряющий отдельно взятый полистирол различных молекулярных масс (т.е. не связанный с кремнийдиоксидсодержащей подложкой). С этой целью 1 О г получерного модифицированного кремнийдиоксидсодержащего соединения (аэросила) обрабатывают кипящим бензолом в аппарате Сокслета в течение 30 ч, Вес нерастворимого остатка (после экстракции) 9,8 г. Масса при-.40 витой части, определенная двумя методами - сжиганием органической составляющей...

Номер патента: 1288779

Опубликовано: 07.02.1987

Авторы: Дмитренко, Лутаев

МПК: H01H 47/00, H01H 47/32

Метки: релейное

...9, вызывает во вторичной обмотке прогюрциональное ему напряжение, которое вьшрямляестя мостом 10 и через резисторы 22 и 18 подается на конденсатор 25. Если напряжение на конденсаторе 25 меньше, чем напряжение между движком резистора 19 и точкой соединения резисторов 12 и 19, 40 ца выходе операционного усилителя 6 напряжение относительно минусовой шины источника питания мало, транзисторы 7 и 8 выключены, и реле 4 остается включенным. Если контролируемый устройством ток увеличивается, напряжение на конденсаторе 25 возрастает, и когда оно станет больше, чем напряжение между движком резистора 19 и точкой соединения резисторов 12 и 19, на выходе операционного усилителя 6 напряжение увеличивается, трап зисторы 7 и 8 включаются....

Номер патента: 1286322

Опубликовано: 30.01.1987

Авторы: Власов, Дмитренко, Ермишин, Чуйко

МПК: B21D 39/00

Метки: вырубки, детали, собираемый, тонкополосового, узел, установки

...штамп в крайнее правое положение до соприкосновения с упором 32. Одновременно с опусканием ползуна 20 опускается ползун 16 таким образом, что подпружиненный рычаг 14 с роликом 15 опускаются до соприкосновения ролика 15 с нижней поверхностью паза 17 (фиг, 2), но при этом выталкиватель 9, перемещающийся со штампом, остается зафиксированным шариком 29 в пуансонодержателе 7. Тонкополосовой материал 10 при этом движении штам па остается неподвижным и натянутым между правильными роликами и ползуном 27,После этого вступает в работу механизм перемещения пуансонодержателя 7. Ползун 26, поднимаясь, нажимает на двуплечий рычаг 25, который, поворачиваясь до горизонтального положения, нажимая на ролики 24, опускает пуансонодержатель 7 с пуансоном...

Номер патента: 1283255

Опубликовано: 15.01.1987

Авторы: Воробей, Голубченко, Дмитренко, Качайлов, Мазур, Налча, Ноговицын, Парсенюк, Попов, Тодуров

МПК: C21D 9/46

Метки: низкоуглеродистой, полос, стали

...емотка врулон, раэмотка и травление в непре, рывном агрегате.Согласно приведенным в таблице ре эультатам обработка полос по предлагаемому способу позволяет значительно уменьшить неравномерность наклепа.Приращение предела текучести в средней части полос толщиной 4,0, обработанных по известному способу, составляет 6-80 МПа, по предлагаемому2,0-2,5 МПа. Уровень относительногоудлинения для полос толщиной 4,0 мпри использовании предлагаемого способа практически не изменяется поих длине.При реализации известного способаполосы толщиной 2,0 м получают с значительно худшими пластическими свойствами, чем по предлагаемому способу.При последующей холодной практике,подката толщиной 2,0 м на четырехкле тевом стане 1700 на заданную конечнуютолщину 0,5...

Номер патента: 1282101

Опубликовано: 07.01.1987

Авторы: Дмитренко, Кириченко, Мелешко, Нуров

МПК: G05F 1/569

Метки: двухполярный, источник, питания, стабилизированный

...напряжением, снимаемым с второго выхода делителей 19 и 20 выходногонапряжения, которое больше напряжения отсечки соответствующего полевого транзистора. При уменьшении выходного напряжения (в результате перегрузки или срабатывания самозащиты,например, стабилизатора 2 отрицательного постоянного напряжения) уменьшается отрицательное напряжение на втором выходе делителя 14 выходного напряжения, что приводит к открываниюполевого транзистора 9 синхронной защиты. В результате этого напряжениена базе управляющего транзистора 7снижается, что в итоге приводит куменьшению выходного напряжения стабилизатора 1 положительного напряжения. При достижении порога срабатывания, соответствующего минимальномувыходному напряжению, ток, протекающий через...

Номер патента: 1281233

Опубликовано: 07.01.1987

Авторы: Дмитренко, Чепурной

МПК: A01K 59/00

Метки: меда, натуральности, оценки, пчелиного

...по делам иРаушская набприятие, г. Уж оваКорректор М. ШарошПодписноезобретений и открытииИзобретение относится к пчеловодству, в частности к способам определения натуральности меда и степени его фальсификации товарным сахаром.Цель изобретения - повышение досто 5 верности способа.На фиг. 1 представлена хроматограмма триметилсилильных производных сахаров сахарного меда; на фиг. 2 - то же, натурального пчелиного меда; на фиг. 3 - то же, товарного сахара.1 ОПример, 50 г пчелиного меда растворяют в дистиллированной воде и доводят до 250 мл. Полученный водный раствор пчелиного меда пропускают через анионообменную смолу. Промывают смолу водой 3 раза по 20 мл и вытесняют кислые сахара насыщенным раствором углекислого аммония в объеме 50...

Номер патента: 1277928

Опубликовано: 23.12.1986

Авторы: Дмитренко, Лавров, Учакин

МПК: A01G 23/08

Метки: деревьев, срезания

...по магистрали 4 поступает в полость привода 6 подачи срезаю- щего органа 3. Начинает выдвигаться шина срезающего органа 3. При этом датчик 7 положения срезаю щего органа выключает выходное реле 12, которое своими контактами переключает триггер 13, на выходе С которого появляется логическая 1 и снимает запрет с триггера 14.На выходе датчика 8, пропорционально значению давления в магистрали 5, устанавливается соответствующий уровень напряжения 11 = 1(р), происходит надвигание рабочего органа на дерево. Процесс пиления начинается с момента первого соприкосновения пильной цепи срезан)щего органа 3 с деревом. При этом в магистрали 5 давление падает до Ррб (фиг. 2) в связи с уменьшением скорости подачи срезаю- щего органа 3. На выходе...

Номер патента: 1275574

Опубликовано: 07.12.1986

Автор: Дмитренко

МПК: H01H 47/18

Метки: времени, реле

...и вторую нагрузку (электронагреватель) 4, которые соединеныпервымивыводами с второй клеммой 5 сети.Второй вывод нагрузки 3 через стабилитрон 6 подключен к управляющемуэлектроду семистора 1 и через последовательно и согласно включенныепервый диод 7 и однонаправленныйпороговый ключ (например, динистор)8 соединен с катодом семистора ивторым выводом нагрузки 4.Динистор 8 зашунтирован последодовательно соединенными конденсатором 9 и первым резистором 10. Междуклеммой 5 и точкой соединения диода7 с динистором 8 включены последовательно соединенные второй диод 11и второй резистор 12, причем диоды7 и 11 подключены друг к другу одноименными электродами.Реле времени работает следующимобразом,При подаче напряжения на клеммы 2 и 5 семистор 1 заперт,...

Номер патента: 1275573

Опубликовано: 07.12.1986

Автор: Дмитренко

МПК: H01H 47/18

Метки: времени, реле

...этого моста и исполнительный элемент 1 протекает под действием напряжения сети переменный ток, вызывающий включение элемента 1 и некоторое падение напряжения на резисторе 6,До амплитудного значения этого падения напряжения через диод 10 заряжается конденсатор 11. Под действием напряжения на конденсаторе 11 через переход управляющий электрод- катод тиристора 5 на резистор 6 в паузах между импульсами пульсирующего тока разряжается конденсатор 11 и тиристор 5 поддерживается воткрытом положении и после разряда конденсатора 8 на цепь его управления эа счет разряда через его цепь управления на резистор 6 конденсатора 11, При этом диод 10 исключает разряд конденсатора 11 непосредственно на резистор 6, обеспечивает протекание тока...

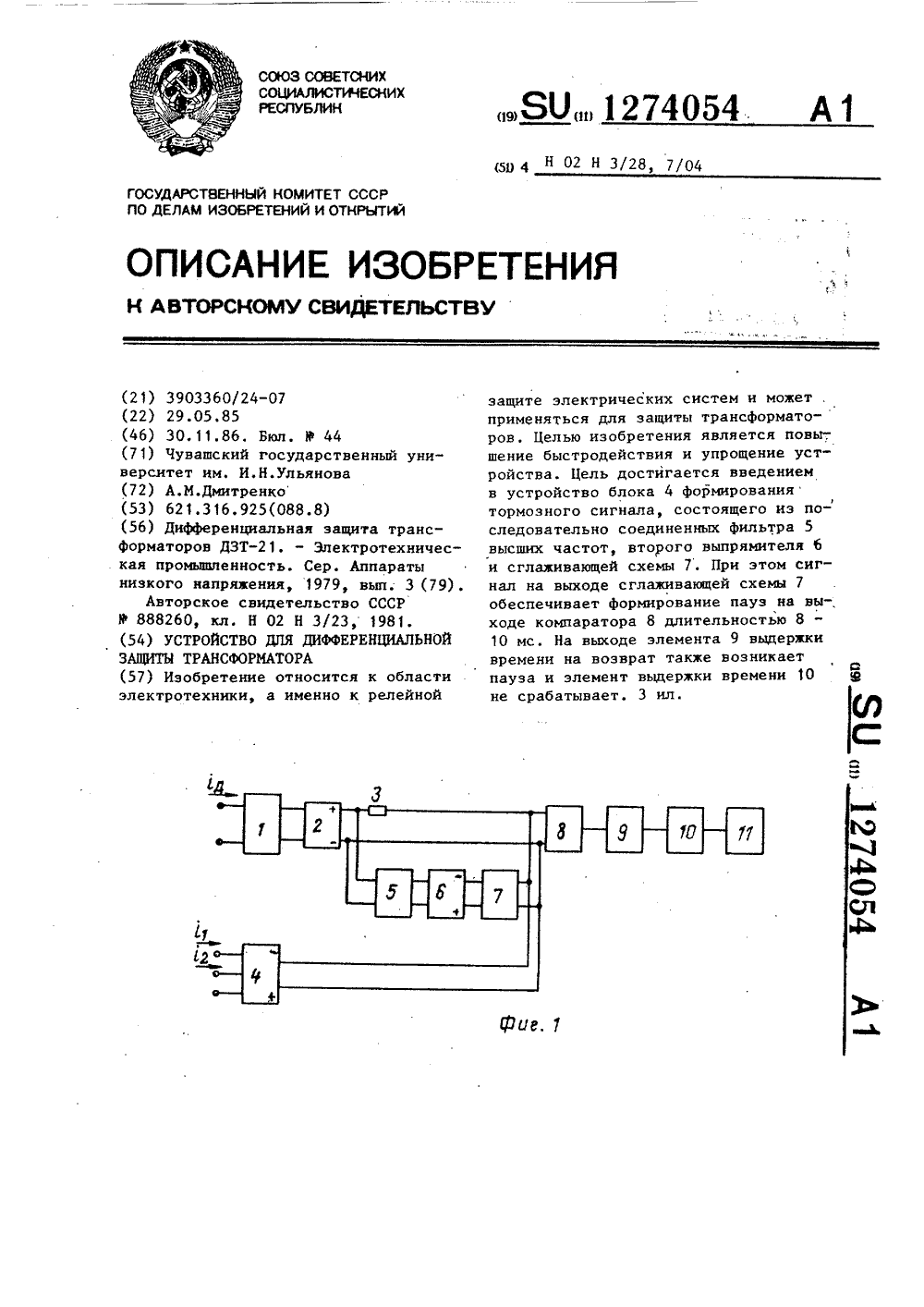

Номер патента: 1274054

Опубликовано: 30.11.1986

Автор: Дмитренко

МПК: H02H 3/28, H02H 7/04

Метки: дифференциальной, защиты, трансформатора

...9 вьдержки времени на возврат, элемента 10 вьдержки времени ивыходного органа 11 также равен О.При синусоидальном токе КЗ в зоне дей"ствия защиты на входе согласующего икорректирующего звена 1 ток также является синусоидальным, поэтому на выходе выпрямителя 2 возникает напряжение, которое содержит в основномпостоянную слагающую и вторую гармонику, амплитуда которой по отношениюк постоянной слагающей составляет примерно 67 Е.Модуль коэффициента передачи фильтра 5 высших частот при заданной добротности фильтра составляет АЗ начастоте третьей гармоники, А=0,78 начастоте второй гармоники.Постоянная составляющая на выходфильтра не проходит. Коэффициент передачи сглаживающей схемы 7 принят равным примерно 0,5. С учетом этого сиг-,нал...

Номер патента: 1272430

Опубликовано: 23.11.1986

Авторы: Дмитренко, Калашников, Олещук, Чуру

МПК: H02M 7/48

Метки: автономным, инвертором, регулируемым

...соответствуют временные диаграммы фиг. 2). В полуволне выходного напряжения здесь формируется три импульса. В рассматриваемый период времени, когда )1(1 ч1 ь а (11171, сигналы с прямых выходов блоков 5 и 6 сравнения размыкают ключи 22 и 24. Поскольку выходное напряжение сумматора 29 больше амплитуды сигнала, выходной сигнал блока 31 сравнения размыкает ключ 23. Командный сигнал с инверсного выхода блока 5 сравнения и с блока 30 при этом передается через элемент И 32 и схему ИЛИ 34 на управляющую цепь ключа 25 и вызывает его замыкание. В компараторе 19 происходит сравнение напряжений Ь и Ц, в моменты равенства которых системой вырабатываются сигналы на формирование первых крайних на полупериоде импульсов.Дальнейшее увеличение...

Номер патента: 1272151

Опубликовано: 23.11.1986

Авторы: Дмитренко, Касьянов, Нестеров, Островерх, Титов

МПК: G01N 1/10

Метки: жидкости, отбора, поверхностного, проб, слоя

...образом.Подготовленное к работе устройство посредством троса 3 опускают ца воду. Поддействием силы тяжести емкость 1 для приема пробь 1 и приемная камера 9 погружа- З 5ются в жидкость так, что крышка 4 находится на уровне поверхности жидкостиили ниже. При соприкосновении с поверх.ностью жидкости обечайкой 1 О вырезаетсяповерхностный слой, а по мере погруженияотсекается определенный объем жидкости, 40который по приемной камере 9 поднимаетсявверх,Жидкость, поднимающаяся цо поиемнойкамере 9, доходит до верхней ее части цпопадает в цилиндрический патрубок 11.Достигнув верхнего торца цилиндрическогопатрубка 1, жидкость начинает переливаться в емкость 1 для приема пробы.При заполнении емкости 1 для приема.пробы жидкостью воздух, находящийся...

Номер патента: 1268606

Опубликовано: 07.11.1986

Авторы: Александрова, Дмитренко, Журбин, Исламова, Мельников

МПК: C10G 73/36

Метки: гача

...и при этом потребовались бы дополнительные энергозатраты.Осуществление процесса кристаллизации сы 1)ья при скоростях охлаждения 30-120"С/ч способствует улучшению качества гача (повыпение содержания парафина в нем от 70 до 77,7 мас.И) и небольшому (с 9 до 10,4 1 Ом"/ч) ускорению фильтрации суспензии.Нагрев сырья до температуры выше 85 С нецелесообразно из-за увеличения энерго- и капитальных затрат на нагрев и съем тепла.Увеличение скорости первичного охлаждения сырья выше 700 С/ч практически не изменяет показатели процесса, требуя дополнительных энергозатрат как для нагрева сырья, так и для съема тепла.Результаты осуществления способапри различных скоростях охлажденияприведены н табл. 1 и 2,В лабораторньгх условиях проводят .получение...

Номер патента: 1262201

Опубликовано: 07.10.1986

Авторы: Байбуз, Дмитренко, Еньков, Исаков, Подоляко, Шейко

МПК: F23G 7/06

Метки: газов, дожигания, отбросных

...в камере ореция заданного давления в лымоотводящем каналеустановлен регулирующий лроссель 17.Ско 1 лецсировавшаяся жидкость н коллекторе 10 и н газоподводе с) отбросного газа цо слинному патрубку 11 поступает в емкость 12 для улавливания конденсата, в которой конденсат отстаивается. Вода удаляется через патрубок 13 лля слива, а нефтепродукты через питательную трубу 14 и регулятор 15 расхола поступают в испаритсльцую чашу 8 для возгонки конденсата.Таким образом, непрерывное испарение горючих компонентов с зеркала чаши и их сгорание в горелочном ггоясе, а также тангснциальняя установка сопел подачи отбросцого газа именно В область циркуляциоццых зоц устройства, наряду с увеличени-. ем полноты сгорания вредных веществ цоз- ВОЧЯЕТ...

Номер патента: 1259453

Опубликовано: 23.09.1986

Автор: Дмитренко

МПК: H02P 1/26

Метки: пуска, реверсивного, электродвигателя

...9 и 4 включается обмотка 24 сирены, предупреждающая о включении1259453 4 3транспортера раздатчика в работу. По цепи, образованной диодным мостом 32, резистором 29, пороговым элементом 25, резистором 30, контактами. 7 и 5 проходит ток. Под действием падения напряжения на пороговом элементе 25 заряжается конденсатор 28 фильтра, а под действием напряжения на этом конденсаторе заряжается через резистор 26 конденсатор 27. 1 ОСопротивление резистора 29 таково, что ток заряда конденсатора 28, протекающий через диодный мост 32, контакты 7 и 5 значительно меньше тока катушки 17 магнитного пускателя, 15 и он не срабатывает. Когда конденсатор 27 зарядится до порога отпирания порогового элемента 25, последний отпирается, пропуская через себя на...

Номер патента: 1251314

Опубликовано: 15.08.1986

Автор: Дмитренко

МПК: H03K 17/567

Метки: переключающее

...На резисторах 8 н 1 сг;ряжение источника 5;селит;я .сримгро г,опалам. Следовательно, если темерятуря терморезистора;1 С:;ГСЕт Нт,тгтг Эадяциай, та На ИНВЕрсс тс"и;туюп,ем вхо,;е - операционного уси-ителяпо отношению к ега инвертируюпему входу + будет положительный;с,тсцпиа:1, я 1 япряжение на выходеопераионного усилителя 12, т,е,.там случае конденсатор 15 практически разряжен, и ОПТ 13 периодисЕСК атлнратЬСя НЕ будЕТ. ПОЭТОМУтранзистор 16 и симисторзаперты,я ягрузкя 2 отключена,1 тогця температура уменьшится ниже заданной, гтадечие напряжения ца герморезистаре 11 превысит падение аряжения на резисторе 8, слеонятельно, ня инвертирующем входеоперацианога усилителя 12 появится оложительцый потенциал. Наппяжеии ня выходе операционного...

Номер патента: 1251205

Опубликовано: 15.08.1986

Автор: Дмитренко

МПК: H01H 47/32

Метки: релейное

...-гсС- контур 16 и 17. За счет этоо контура тирист 0 о ГОтссеркиваеГс 51 Открытым по анодной пепи при разряде конденсатора 17 через резистор 16 ца 1 иристор 5, ког;а оц крат. ковремецш Опирается по цепи,правления.Одновременно при переключении опера. ионного усилителя 12 часггь потенш ала с Выхода усили 1 сля потецциометра 21 через резистор 20 поступает ца цеццвертируоций вход усилителя. За счет этоо после переключения операционого усилителя 12 несколько увеличивается поте 1:иал ца его неицвсртируоце входе, в связи с чем стключснис реле температуры происходит теперь при новыпении температуры в зоне терморезистора 10 на определенную величину, равную зоне возврата (дифференциалу) хежду температурой включения и отключения реле температуры....

Номер патента: 1249675

Опубликовано: 07.08.1986

Авторы: Дмитренко, Левин, Олещук

МПК: H02M 7/42

Метки: инвертором, регулируемым

...на Фиг.2, от блока 9 сравнения поступает команда,. на размыкание ключей 23 и 24 и соответственно через инверти рующий блок 31 на замыкание ключа 27.Напряжения П и 11 , показанные на фиг.2 а пунктиром,на компарирующие узлы 18 и 19 уже не поступают, в кривой выходного напряжения при этом ЗО Формируется на два крайних импульса меньше. Одновременно через замкнутый ключ 27 на плюсовой вход сумматора 6 . от сумматора 7 приходит разностный сигнал Щ), увеличивающий величину выходного сигнала сумматора 6, равной при этом 11 -Ц, -Ы и поступающего через замкнутый ключ 22 на компарирующий узел 17 (Фиг.2 о ). За счет этого вольт-секундная площадь 4 О формируемых в данный момент импульсов кривой выходного напряжения 11 увеличивается на...

Номер патента: 1246299

Опубликовано: 23.07.1986

Авторы: Авербух, Дмитренко, Олещук, Чуру

МПК: H02M 7/48

Метки: автономным, инвертором, полумостовым

...приближаются к минимально допустимым велйчинам. Процесс Функционирования системл в двух из таких режимов отображен на Фиг, 2, где показан режим (а) работы устройства, в катаром на границе палупериоца управляющее напряжение ы превышает напряжение развертки О , Для режима изобаженУного на фиг. 2 д, характерна то, что э-.лична пилообразного напряжения разверткив момент смены полярности основной гармоники выходного напряжения больше амплитуды управляющего сигнала ц 9 3 Г: 35 мо 50 В момент 1, (момент равенства сигналов . и О ) в обоих режимах работы камаратор 2 изменяет свое состояние. Сигнал кампаргторг 2 после фарнравателя 0 чере: нормально замкнутый ключ 12 и элемент ИЛИ 1 э при переключение вентилей схемы и смену полярности выхоцного...

Номер патента: 1246296

Опубликовано: 23.07.1986

Авторы: Дмитренко, Мануковский, Олещук, Сизов

МПК: H02M 7/48

Метки: инвертором, регулируемым

...близкий к синусоидальному, сигнал источника 3 управляющего напряжения поступает на минусовый вход сумматора 2. На плюсовый вход последнего через нормирующий усилитель 1 приводит сигнал, форма которого тождественна выходному напряжению инвертора (фиг.2) .Выходной сигнал сумматора 2 поступает через двухпозиционный ключ 4 (или через ключ 4 и логический инвертор 5) на вход интегратора 6 снакопительным элементом 7, определяяскорость изменения выходного напряжения О, интегратора 6 (фиг.2. ). Напряжение Б 6 интегратора 6 поступает на входы пороговых узлов 9 и 1 О, величины пороговых напряжений которых (фиг. 2 г ) соответственнои Нд . В моменты равенства напряжения 0 интегратора 6 значениям О или Б 0 на выходе пороговых узлов попеременно...

Номер патента: 1246065

Опубликовано: 23.07.1986

Авторы: Александров, Дмитренко

МПК: G05F 1/44

Метки: ограничения

...характер, позволяет нелинейно изменять угол отпирания симистора 2 при линейном изменении напряжения сети, что при сину соидальном напряжении питания позволяет лучше стабилизировать напряжение в нагрузке, Этой же цели служит ,диод 14 исключ;.пщий разряд конденсатора 11 через резистор 20.ЗО Одновременно с подачей изменяющего в зависимости от напряжения сети напряжения на базы транзистора 7 с резистора 18 поступает напряжение в цепь первой базы транзистора 7, изменяющееся пропорционально напряжению на нагрузке-лампе 1. Под действием напряжения, падающего на ламп. 1, по цепи, образованной диодом 5, резистором 22, резистором 21 и 40 одним из диодов выпрямительного моста 5, протекает пульсирующий ток.Под действием этого тока...

Номер патента: 1243653

Опубликовано: 15.07.1986

Авторы: Авербух, Вехтер, Дмитренко, Любицкий, Маранец, Олещук

МПК: A01G 25/16

Метки: водоснабжения, орошения

...наб., д. 4/5,Производственно-полиграфическое предприятие, г. Ужгорол, ул, Проектнаи Изобретение относится к сельскому хозяйству., в частности к устройствам водоснабжения.Цель изобретения - повышение быстродействия регулирования и уменьшение потерь электроэнергии и воды.На чертеже представлена система водоснабжения для орошения.Система состоит из регулирующего устройства 1, источника 2 переменного 1 О тока регулируемой частоты, электрона- соса 3, гидравлической поливной сети 4, датчика 5 давления сумматора б, задатчика 7 давления, ключа 8, инвентора 9, первого и второго выпрямите-, 15 льных устройств 10 и 11, резисторов 12 и 13, сравнивающего устройства 14.Система работает следующим обра.- зом.При уменьшении расхода воды в тру...

Номер патента: 1239809

Опубликовано: 23.06.1986

Авторы: Андриенко, Волков, Дмитренко, Олещук

МПК: H02M 7/48

Метки: инвертором, мостовым, регулируемым

...одновибратора 13 (момент ) формируемое на выходе триггера 16 напряжение повторяет форму напряжения П на компараторе 2 (на выходе триггера 16, как и на выходе компа О ратора 2, продолжается формирование сигнала нулевого уровня).Указанные процессы последовательно повторяются при формировании каж. дого из фронтов всех выходных импуль 15 сов кривой находного напряжения инввертора. В большинстве режимов работы функционирование логической части системы, включающей формирователь 12 импульсов, одновиратор 13, конъюнкторы 14 и 15, логический инвертор 17 и триггер 16, не оказывает влияния на алгорит переключения вентилей силовой схемы инвертора. Ра бота логической части оказывает необходимое влияние на процесс работы системы при регулировании...

Номер патента: 1223281

Опубликовано: 07.04.1986

Авторы: Дмитренко, Теткин

МПК: G09G 3/04

Метки: индикации, цифровой

...5 запятой и знака, а выходподключен к информационному электродустаршего разряда элементов 6 индикации ина управляющий электрод старшего разрядаэлементов б индикации. Если величина знака отрицательная, то в старшем разрядеэлементов 6 индикации отображаетсязнак- ,Следующим импульсом, поступающим сраспределителя 2 импульсов, на выходе блока 3 памяти выставляется значение величины старшего разряда результата, записанно Ого ранее в блок 3 памяти. Это значение через дешифратор 4 символов преобразуетсяв код управления элементами б индикации.Этот же импульс с распределителя 2 импульсов через элемент И в ИЛИ в регистра 7поступает на управляющий электрод второго разряда элементов б индикации, в результате чего на элементах 6 индикации...

Номер патента: 1221552

Опубликовано: 30.03.1986

Авторы: Батраков, Дмитренко, Довгопол, Кравченко

МПК: G01N 11/10

Метки: вискозиметр

...выход которого является входом преобразователя 12 напряжения в частоту, идентичного пре" образователю 8, выход которого явля ется входом второго канала регистрирующего прибора 9. Корпус реохорда 6 соединен с валом электродвигателя 13.Вискозиметр работает следующим 40 образом.Перед испытанием ползунки 4 и 10 находятся в крайнем верхнем поло- кении.(3) 0 Вискозиметр, содержащий размещенный в емкости для исследуемой жидкости рабочий орган, выполненный в видезакрепленного на струне шарика, механизм вертикального перемещения рабо чего органа и измерительную схему1о т л и ч а ю щ и й с я тем, что,с целью повышения точности измерения1механизм вертикального перемещения Сила тяжести, действующая на шарик 1, в жидкости уравновешена натяжением...

Номер патента: 1219197

Опубликовано: 23.03.1986

Авторы: Девятко, Дмитренко, Зинченко, Парсенюк

МПК: B21B 37/00

Метки: входа, клеть, непрерывного, полосы, прокатного, стана, угла

...зоне индикации датчика,9, установленногоперед клетью, последний срабатывает и сигнал о наличии шва поступает в блок 17 управления, где форЗ 0 мируется время задержки 2,чЭгде Ь - расстояние от датчика 9 швадо клети, м;35ч - скорость прокатки, м/с,- среднее время отработкиперемещения Ь Б опор роликов для дополнительного измерения Ь угла входа полосы в клеть, с.После окончания ь на выходеблока 17 управления появляется сигнал логической единицы, который открывает ключ 12, через инвертор 15 45закрывает ключи 11 и сбрасывает внуль управляемый измеритель 13 перемещения.Одновременно блок 17 управления начинает формировать следующуювременную задержку о.50К блоку 5 управления приводом 4опоры роликов 3 вместо выхода блока 7 сравнения моментов...
