Дмитренко

Номер патента: 1626270

Опубликовано: 07.02.1991

Авторы: Дмитренко, Купцов, Лебедев, Смирнов, Угничев, Шнитников, Шутов

МПК: H01P 1/15

Метки: мощности, ограничитель

...виде емкостного зазора у первого конца 5 отрезка полосковой линии 4 передачи, второй детекторный диод 10, подключенный к второму элементу 9 связи, дополнительные переключательные диоды 11 и 12, включенные в отрезок полосковой линии 4 передачи между вторым элементом 9 связи и первым детекторным диодом 8 и соединенные последовательно по постоянному току с вторым детекторным диодом 10,Ограничитель мощности работает следующим образом,На малом уровне входной мощности переключательный диод 1 находится в состоянии с высоким импедансом и не вносит потерь в основную линию передачи, выполненную в виде отрезка волновода 2. При увеличении входной мощности часть сигнала через элемент 6 связи, отрезок полосковой линии 4 передачи поступает на первый...

Номер патента: 1624418

Опубликовано: 30.01.1991

Автор: Дмитренко

МПК: G05D 23/19

Метки: температуры

...конлен. :ТОР ), ОТ КОТОРГО ОСЛ И(ЕСТВ,)ЯЕТСЯ НИ Г(1 ние т) рмчл вствительного н)стд 3 и комп; ) р;) торн 6. ,"ли гелератърд и зоне л стд(иВ и )ерл) рс (и(тор;3 трмочувствитсльног ч 1;3 3 ни( ( зд,(13(ной. сопротивление л;чик,) Велико 1, лелон(Г,)ьно, бл идя ч;3(л н нря кс;)л цдлдст ьа нем. (.,1, )В;,Ис 1) 1 СВРТИ)К)ЦСЫУ ХОЛ,,1 ОЖИГСХ 1 ЬНЫИ ПОТ(НПИ 1 Л И Нс 1- л я кН, Вц)пЛкомпаратора 6 уЛет край 3 Ю) ) 33М СЛЧЧЗ КЛЮЧ(ВОИ 3 С.0) .1 Г сП(РТ И ТОК, ОГР 1 НИ(НН Ь 3 с с 3: .рч 1(, про холит чрез ст 36 ил и,)Онь 1 14 и 13 нь урзйлс 13 я сичис Го 31 33)м силитор 1 Открьт по 3 нд 1)И .СП) Н И 3 рСБс ГХЬ ) И ВСНГИ,Яр ь ;, 1 к1 н ь, ( )( л 31 с"Г е л я е т я 0 6 0 Г ) с. Б, на п р и .,) л3ин и Я1 к кк Оь ) пр,нления сили.тором 1.нпР 3 г я...

Номер патента: 1623871

Опубликовано: 30.01.1991

Авторы: Головкин, Дмитренко

МПК: B29C 71/02

Метки: армированных, пластиков

...(стеклянных) и поливинилспиртовых волокон (1:) на оправку диаметром 8 мм, Натяг при намотке обеспечивают на уровне 4-5 кг.Кольцевую заготовку высотой 32 ммвместе с оправкой помещают в матрицу. 2(54) СГ 10 СОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ АРМИРОВАННЫХ ПЛАСТ 11 КОВ(57) Изобретение относится к технологии армированных иэделий из термопластов и может быть использовано в производстве подшипников, фитингов, труб. Изобретение позволяет повысить термостойкость изделий эа счет совмещения армирующего и термопластичного волокон, укладки смеси волокон в форму и прессования при температуре деструкции расплава термопласта в течение 1,5-3 ч, 1 табл.1623871 формула изобретения 10 15 Изменения показателей теплостойкости по Мартенсу (ГОСТ 12021-66) при...

Номер патента: 1622070

Опубликовано: 23.01.1991

Авторы: Гришин, Дмитренко, Дмитриев, Киреев, Луговой

МПК: B21J 5/10

Метки: полых, цилиндрических

...с отверстием 6. Затем заготовку 1 сжимают, воздействуя на нее активным усилием, создаваемым пуансоном 7 с отверстием 8 или пуансоном 9, и реактивным усилием, создаваемым матрицей 3 или 5. Материал заготовки 1 выдавливают в зазор между матрицей 3 или 5 и, соответственно, пуансоном 7 или 9 и в осевое отверстие 6 или 8, формообразуя технологический компенсатор 10 стержневого типа. При выдавливании образуется нейтральная кольцевая поверхность (поверхность раздела) диаметром А, от которой материал заготовки перемещается в диаметПОСОБ ИЗГОТОВЛЕНИЯ ПОЛЫХ НДРИЧЕСКИХ ДЕТАЛЕЙзобретение относится к обработке ов давлением, в частности к способам ления полых деталей. Цель изобретеснижение трудоемкости и расхода , Сжимающее усилие прикладывают евому...

Номер патента: 1621163

Опубликовано: 15.01.1991

Автор: Дмитренко

МПК: H03K 17/28

Метки: времени, реле

...не более 1 О;4 напряжения сети, то. реле надежно срабатьтает, самоблокируется и после. размыкания контактов 4 удерживается включенным, Через кратковременнозамыкающиеся контакты 4 включается магнитный пускатель, Поскольку при замкнутом магнитопроводе его ток удержания внесколько раэ меньше тока сирены. основная часть напряжения питания будет падатьна обмотке, Поэтому после размыкания контактов 4 магнитный пускатель будет оставаться включенным,Под действием напряжения на обмоткечерез диодный мост 1 и времязадающийрезистор 9 протекает ток заряда конден 10 20 25 30 50 сатора 10. Если контакты 14, выполненные, например, в виде геркона с перемещающимся под действием среды поплавком с магнитом, замкнуты, то цепь заряда конденсатора 10...

Номер патента: 1621112

Опубликовано: 15.01.1991

Авторы: Васинеж, Дмитренко, Сапогов

МПК: H02H 3/08

Метки: автономной, блокировки, генератора, дифференциальной, защиты, повреждениях, проводов, соединительных, энергосистемы

...промежуточного трансформатора тока. Вследствие этого на выходе первого сумматора 19 появляется синусоидальное напряжение, амплитуда которого равна Оп 1, Выпрямитель 20 выпрямляет его, и далее пульсирующее напряжение поступает на первый компаратор 21.Если происходит обрыв или замыкание на корпус соединительного провода от одного из трансформаторов тока 1, 2 или 3. максимальное значение напряжения на выходе второго сумматора 29 остаетсч равным 2 Оп 1, Если же происходит повреждение соединительного провода от одного из датчиков 4, 5 или 6, то максимальное значение напряжения. на выходе второго сумматора 29 несколько уменьшается и становится5 10 15 20 25 35 40 45 50 55 равным 3 Оп. Величина постоянного напряжения на выходе...

Номер патента: 1615175

Опубликовано: 23.12.1990

Авторы: Гвоздяк, Дмитренко

МПК: C02F 3/34, C12N 1/20

Метки: fluorescens, бактерий, вод, используемый, капролактама, нитратов, рsеudомоnаs, сточных, штамм

...в проходящем светеполупрозрачные, край волнистый,поверхность гладкая, влажная, блестящая, консистенция вязкая, равномерноокрашены в зеленый цвет, в том числе и обратная сторона колонии, Пигмент образуется и на плотной среде с капролактамом и нитратами. В 3-4- суточной культуре колонии на минеральной среде с капролактамом крупные, достигают 7-8 мм в диаметре, Клетки мелкие, палочковидные с закругленными концами, одиночные, цепочек не образуют размером 0,5 - 0,7 х 2,2 - 3,5 мкм, содержат полярный жгутик, размножение путем бинарного деления, спор не образуют. На МПБ культура вызывает равномерное помутнение среды, не кислотоустойчива. Не накапливает поли-Р в оксибутират внутри клеток, В клеточной стенке отсутствуют тейхоевые кислоты,...

Номер патента: 1607070

Опубликовано: 15.11.1990

Авторы: Дмитренко, Олещук, Чуру

МПК: H02P 7/42

Метки: частотно-регулируемый, электропривод

...напряжения преобразователя при этом последовательно уменьшается с ростом выходной частоты, причем переход от одной формы напряжения к другой благодаря работе логической части, включающей элемент ИЛИ 41 и элементы И 39, 40 и ключ 26, осуществляется на всем диапазоне регулирования безударным путем за счет плавного изменения продолжительностей нмпульсов и пауз между импульсами в середннах тактовых интервалов шестидесятиградусных продолжительностей.Рассмотрнм подробнее процесс регулирования велнчины выходного напряжения пресбразователя, Приведеннь 1 е друг к другу и к величине напряжения источника 43 значения сигнала задания с выхода блока 8 и сигнала блока 46 выделения ЭДС двигателя поступают соответственно на плюсовой и ми 15 20 25 ЗО Ж...

Номер патента: 1607027

Опубликовано: 15.11.1990

Автор: Дмитренко

МПК: H01H 47/00, H02P 1/26

Метки: релейное

...24 начинает заряжаться конденсатор 25 времязадающего РС-контупа. И когда он зарялится ло папряжепия отпирания ОПТ 2 А последний отпирае 1 ся. Конденсатор 25 через открываю;цийся транзистор 23 разряжается через резист;р 28 на цепь управления тиристора 22 и параллельно включенный резистор 29, ызывзя отпирание тиристора 22. Разряд конденсатора 25 на управляющий электрод - катод тирисгора 22 осуществляется в течение 4 - 5 полуперио лов. За это время успевает вклочиться кон тактор 13. Этот контактор своими силовыми контактами включает электрслвиг;тель на прямое врашение. Одновремео замыкаются его блок-контакты 30, явля 1 опиегя элементами самоолокировки контактогя3, в резульгате чего контактов 3 удерживается во включенном положении. При...

Номер патента: 1599826

Опубликовано: 15.10.1990

Авторы: Дмитренко, Науменко

МПК: G02B 7/18

Метки: корпусе, крепления, оптических

...температурныекоз Ьфици енты линейно горасширения материала оправы и зеркала соответственно.Прогиб термокомпенсационной шайбы 5 определяется по формулег г1 сч Э -йу л- , .4 Ь 100где 1 - удельный прогиб термобиметаллического материала; Ач = Т-Т - разность температур;Ь - толщина термобиметалла;Э - диаметр шайбы;Йдиаметр отверстия в центрешайбы.Таким образом, условием термокомпенсации является равенствоЬуЬАВ" 1,где 3 - глубина проточки на прижимных планках,Покажем на примере расчет глубины проточки на прижимных планках,наружного диаметра П шайбы из термобиметаллического материала марки ТБ 1132 (ТБ 32) (ГОСТ 10533-86) со слоями иэ железоникелевых сплавов: активный слой - из сплава марки 24 НХ, а пассивный слой - из сплава марки 42 Н,...

Номер патента: 1597581

Опубликовано: 07.10.1990

Автор: Дмитренко

МПК: G01F 23/24

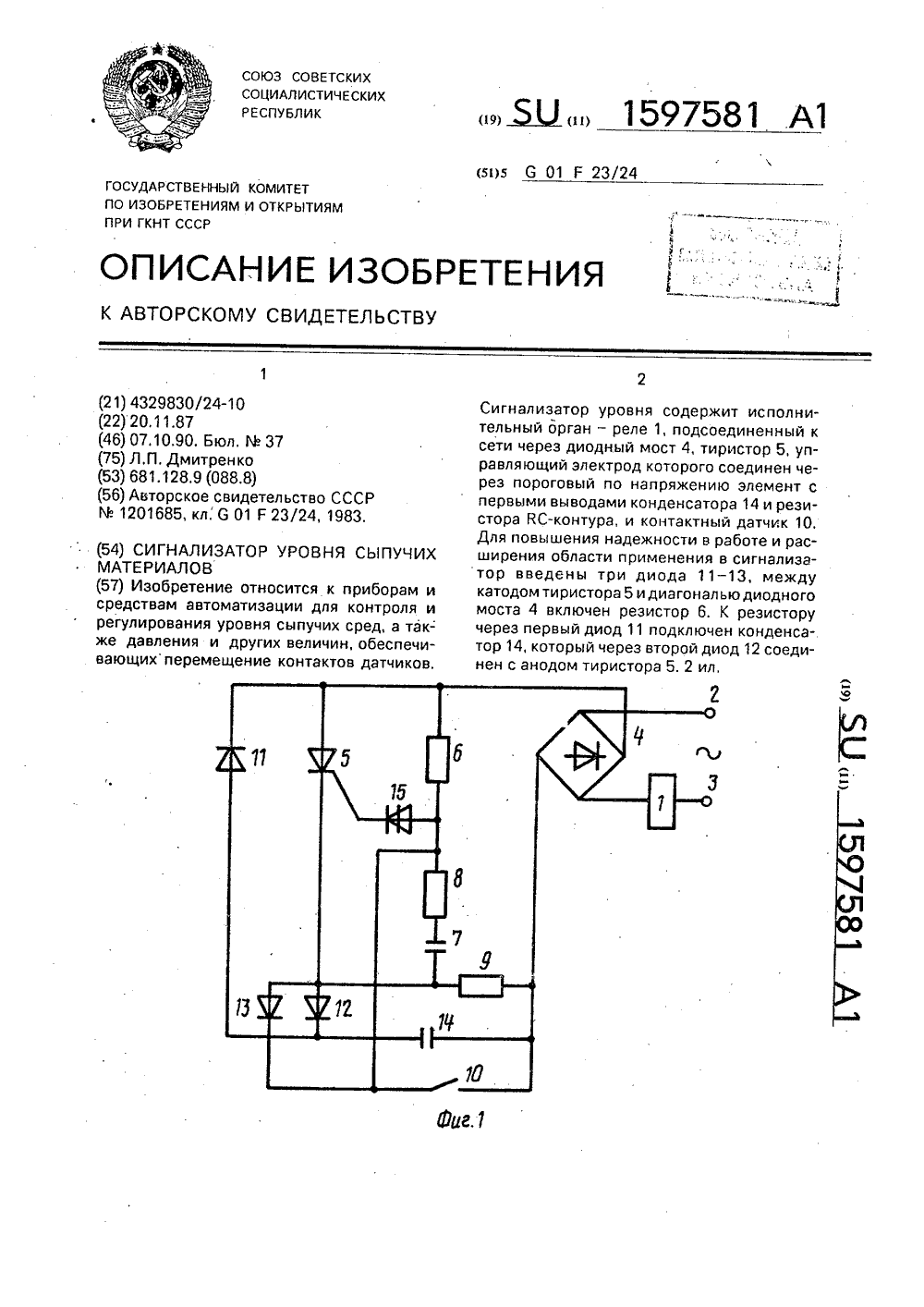

Метки: сигнализатор, сыпучих, уровня

...управляющий электрод - катод тиристора 5. Тиристор 5 шунтирует одну диагональ диодного моста, и через вторую диагональ этого моста и исполнительное реле 1 протекает под действием напряжения сети переменный ток, вызывающий включение реле 1 и некоторое падение напряжения на резисторе 9, До амплитудного значения этого падения напряжения через диод 12 заряжается конденсатор 14, Под действием напряжения через диод 12 заряжается конденсатор 14, Под действием напряжения на конденсаторе 14 через разделительный диод 11 и переход анод в кат тиристора 5 на резистор 9 в паузах между импульсами пульсирующего тока разряжается конденсатор 14, и тиристор 5 поддерживается в открытом положении и после разряда конденсатора 7 на цепь управления за счет...

Номер патента: 1583925

Опубликовано: 07.08.1990

Автор: Дмитренко

МПК: G05D 23/10

Метки: регулятор

...характера нагрузки электродвигателя 3 отстающий сдвиг фазы по отношению к напряжению на электронагревательном элементе 5. Поэтому через открытый симистор 1 электродвигатель 3 и электронагревательный элемент 5 находятся во включенном положении, Под действием напряжения на электронагревательном элементе 5 через диод 14 и резисторы 1 3 и 11 заряжается времязадгюший конденсатор 2 до напряжения отпирания динистора 10, динистор открывается, пропуская через себя и резистор 1 разрядный импульс конденсатора 12. Одновременно открывающийся динистор 1 О шунтирует через диодный мост 9 цепь управления симистора 1, он запирается, вызывая отключение нагрузки 3, 5. Значение сопротивления резистора 11 устанавливается таким, чтобы динистор0 под...

Номер патента: 1582347

Опубликовано: 30.07.1990

Автор: Дмитренко

МПК: H03K 17/567

Метки: переключающее

...16 сигнализирующую овключении транспортера раздатчика вработу. Поскольку при разомкнутоймагнитной системе электромагнита контактора индуктивное сопротивление егообмотки мало, то под действием тока,протекающего через обмотку сирены 16и обмотку 1, на последней падает менее 203 номлнального напряжения обмотки. Под действием этого напряженляконтак-гор сработать не может. Основная часть напряжения питания падаетна обмотке сирены 16, и она находитВКЛЮЧЕННОМ ССТОЯНИИ. ДЛЯ КОМ;пенсации снижения напряжения на обмотке сирены 16 за счет падения напряжения на обмотке 1 при разомкнутоммагнитопроводе служит конденсатор37. Как только триггер 19 отпираетсяпо цепи управления, под действиемнапряжения, падающего на резисторе21, заряжается через длод 23...

Номер патента: 1582179

Опубликовано: 30.07.1990

Автор: Дмитренко

МПК: G05D 23/19

Метки: температуры

...падения напряжения через диод 9 заряжаетоя конденсатор 6. Под действием напряжения на кондзнсаторе 6 через разделительный диод 10 и переход анод - катод тиристора 5 на резистор50 4 в паузах между импульсами пульсирующего тока разряжается конденсатор 6 и тиристор 5 поддерживается в открытом положении и после разряда конденсатора 13 на цепь управления за счет разряда через его анодную цепь на резистор 4 конденсатора 6. При этом диод 9 исключает разряд конденсатора 6 непосредственно на резистор 4 и обеспечивает протекание тока разряда конденсатора 6 через анодную цепь тйристора 5 и создавая условия для удержания тиристора открытым, а реле 1 вклюценным. Диод 10 исклюцает заряд конденсатора 6 до амплитудного значения напряжения сети,...

Номер патента: 1578202

Опубликовано: 15.07.1990

Авторы: Бренман, Грабчак, Дмитренко, Иванова, Кричевская, Павленко

МПК: C13F 3/00

Метки: инвертированного, сахарного, сиропа

...2 г(80), В результате инверсии получают в 1-й колонке сироп с Дб 9,56,РВ 80,48, ОМФ 0,153, орг. к-ты0,123 цветность 112,8 ед. цв.,рН 2. 18, из 2-й колонки - сироп с Дб1173 РВ 91483 ОМФ 021 орг. к-ты1,523 цветность 167,5 ед. цв РН1,65.При проведении инверсии только спомощью катионита количество редуцирующих веществ в сиропах по сравнению с углем увеличивается в 9-12 раз,потери сахарозы достигают 103,П р и м е р 6. Способ осуществляют аналогично примеру 1, но в качестве катализатора используют смесь,состоящую из 753 КУ-8 и 253 ОУ.Катализатор помещают в две колонки,через которые пропускают сахарныесиропы цветностью 279,6 и 36,8 Фиэ.ед. соответственно. В полученном инвертированном сиропе определяют содержание оксиметилФурФурола и...

Номер патента: 1576395

Опубликовано: 07.07.1990

Авторы: Гарсия, Гордеева, Дмитренко, Косилов, Селезнева, Федорова

МПК: B61L 25/02, G06K 7/12

Метки: информации, объектов, подвижных, считывания

...21 в положение Чтение частотно-модулированный сигнал считывается с магнитного диска, усиливается в канале 7 воспроизведения накопителя на магнитном диске и поступает на частотный демодулятор 9, с выхода которого через видеоусилитель 23 сигнала чтения блока управления и усилитель-распределитель 22 поступает в видеоконтрольное устройство 2.Установка и удерживание видеоголовок на рабочих цилиндрах накопителя на магнитном диске во время записи и чтения частотно-модулированного сигнала с одновременной выдачей сигнала Разрешение записи, синхронизированного кадровым синхроимпульсом с блока 2 управления, прошедшим через делитель 19 частоты с переменным коэффициентом деления, осуществляется блоком 10 синхронизации разрешения записи и...

Номер патента: 1575281

Опубликовано: 30.06.1990

Автор: Дмитренко

МПК: H02P 1/26

Метки: двухдвигательного, переключения, реверсивного, электропривода

...через контакты путевого выключателя 18 и блок-контакты.8 и 15 - катушку 9 третьего контактора. Однако контакторы не включаются, так как заперт тиристор элемента 20 задержки, который открывается только после заряда конденсатора КС-цепи.После открывания тиристора элемента задержки срабатывают первый и третий контакторы и включают оба электродвигателя на прямое вращение. При этом размыкаются блок-контакты 3, 4 и 11, 12 и замыкаются блок-контакты 2 и 10соответственно первого и третьего контакторов. Блок-контакты 2 и 10 шунтируют контакт 19 программного реле времени и элемент 20 задержки,Когда рабочий орган одного из ме 5ханизмов (транспортеров) достигнетпредельного положения и переключатся, например, контакты первого путевого выключателя 17,...

Номер патента: 1572856

Опубликовано: 23.06.1990

Авторы: Бурьянов, Дмитренко, Колесников, Котрохов, Орлов, Рудаков

МПК: B60P 1/34, B60P 1/64

Метки: контейнеровоз

...12. На головках 17 закреплены цилиндрические кулачки 20 для взаимодействия с ограничителями 21 дополнительной рамы 7, На дополнигельной раме 7 выполнены открытые шарниры в виде ловителей 22 с пазами 23БО для запорных элементов 13, а на верхних концах передних рычагов закреплены шаровые опоры 24.Контейнеровоз работает следующим образом.Для забора контейнера контейнеровоз подают задним холом к контейнеру 11 (Фиг.1 и 4), охватывая его П-образной рамой 1 и дополнительной рамой 7. Штоки гидроцилицдров 6 и 8 втянуты, выемки 9 освобожлецы от запорных элементов 13, шаровые опоры 24передних рычагов 3 зафиксированызапорными элементами 13 в ловителях 22дополнительной рамы 7. Контейнеровозперемещают до контакта контейнера 11с поперечиной...

Номер патента: 1569308

Опубликовано: 07.06.1990

Авторы: Бурьянов, Дмитренко, Маренич

МПК: B65G 67/00, B65G 69/22

Метки: перегрузочная, средств, транспортных, эстакада

...пор, пока ползуны 37 не коснутся упоров 40. В этом положении эстакада рамой 1 и трапами 4 опирается на землю, а колеса 2 оказываются вывешен- ными над поверхностью земли. Фиксацию колес 2 в рабочем положении производят путем вставки штифтов в совпавшие отверстия 39 и 42, выполненные в ползунах 37 и направляющих 38 соответственно.Контейнеровоз отсоединяют от перегрузочной эстакады, при этом разъединяют и гидросистемы, снимают контейнеры 10 с воронок 9 и устанавливают их на площадку. После соединения гидросистем контейнеровоза и эстакады силовыми цилиндрами Ц поворачивают рамку 8 с воронками 9 и устанавливают ае на аутригеры 11. Далее разьединяют гидросистемы эстакады и контейнеровоза и с помощью последнего устанавливают контейнеры 10...

Номер патента: 1564471

Опубликовано: 15.05.1990

Авторы: Байбуз, Дмитренко, Исаков, Максимова, Подоляко

МПК: F23G 7/06

Метки: газов, дожигания, сбросных

...газа установлен тангенциально к конфузору, способствует качественному смешению газов и окислению природного газа кислородом сбросного газа.При равных условиях применение,инжектора с дифЬузором значительно увеличивает расход газовой смеси, а скорость выхода газа из инжектора меньше,чем в безнапорном инжекторе, Этообъясняется тем, что в конце диЬВузора значительно увеличена площадь поперечного сечения, в результате чегосмешивание газовой смеси с продуктамисгорания топлива в устройстве ухудшается. Следовательно, беэнапорныеинжекторы более экономичны, чем сдиффузором, так как требуют меньшей затраты энергии газа при одинаковойвыхлопной скорости смеси,Для установления инжектора с диАфузором в кладке нужны большие отверстия, чем для...

Номер патента: 1561910

Опубликовано: 07.05.1990

Авторы: Дмитренко, Олещук, Чуру

МПК: A01G 25/16

Метки: водоснабжения, орошения, сельскохозяйственных, угодий

...начинается в точ- кеВ вв которой расход уже не превышает номинального значения.В режиме заполнения, когда давление НН сравнивающее устройство 8, управляя ключом 10, подключает к источнику 1 тока выход задатчика 7 интенсивности, т.е. положительную обратную связь по давлению, а в рабочем режиме, когда НН , - выход регулятора 9 давления (фиг.1). Принцип действия последнего основан уже ца отрицательной обратной связи по давлению. Значение Н , = (0,4-0,б) Нустанавливается задатчиком 12 режима заполнения.Задатчцк 7 ицтецсивцостц, представляющий собой интегратор с единичной отрицательной обратной связью, предназначен для согласования процесса изменения частоты источника 1 тока с ицерциониостью движущцхся масс воды в напорном трубопроводе...

Номер патента: 1557631

Опубликовано: 15.04.1990

Авторы: Дмитренко, Дорошкевич, Кириленко, Пышняк, Чернов

МПК: H02K 5/16

Метки: подшипниковый, узел, электрической

...поверхности проточки.Уплотннтельный элемент 6 имеет диаметр вершины меньше диаметра вала .1,обеспечивая его установку на вал беззазора, Коническая мембранная пружи"на 7 расположена между подшипниковымщитом 3 и подшипником 2, имеет коническую часть 8 с основаниями 9 и 10по внутреннему и наружному диаметрамсоответственно, поверхности которых 40перпендикулярны оси пружины 7.Пружина 7 местом 11 сопряжения конической части 8 и основания 9 можетопираться на торец 12 подшипниковогощита 3. На основании 9 могут быть выполнены вырезы 13.При работе электрической машины вподшипниковом узле основанием.9 иликонической частью 8 пружина 7 опира"ется на торец уплотнительного элемен - 50та 6, а основанием 10 на наружноекольцо подшипника 2 и создает....

Номер патента: 1557474

Опубликовано: 15.04.1990

Авторы: Антонов, Дмитренко, Науменко, Пономарева, Сухленко, Титов

МПК: G01N 1/10

Метки: глубинных, жидкости, отбора, проб

...ную, Разматываемые тросы б и 7 проворачивают соответствующие направляюпде блоки 43 и 44 и шкивы 37 и 38 счетчика 9. Икив 38 свободно вращается на оси 40. Шкив 37, вращаясь, вращает ось 40, а она через муфту 4 1 проворачивает счетчик 42 числа оборотов,. и по шкале последнего ведут контроль за глубиной, на которую погружена платформа 1.Платформа 1 соединена с тросом б посредством серьги 19. Усилие, создаваемое массой платформы 1 и всем, что на ней смонтировано, передается к серьге 19 через стержень 5. Так как при погружении платформа 1 висит на тросе б под действием силы тяжести,. то вследствие этого стержень 5 стремится переместиться вверх в сторону траверсы 12, При этом серьга. 19 тянет.за собой прикрепленный к ее нижнему концу трос 7,...

Номер патента: 1557109

Опубликовано: 15.04.1990

Авторы: Гвоздяк, Дмитренко, Могидевич

МПК: C02F 3/34, C12N 1/20

Метки: аrтнrовастеr, бактерий, вод, диоксана, используемый, сточных, штамм

...потребляет арабинозу, галактозу, ксилозу, лактозу, мальтоэу,маннозу, глицерин, инозит, инулин,соли молочной, винной, уксусной кислот, Слабый рост на цитрате,Использует аммонийный, нитратныйазот,Способ к денитрификации,Не разжижает желатин, не гидролизует крахмал, образует уреазу, не содержит лецитиназу, не пептонизируетмолоко, При росте на МПБ выделяет сероводород,Из синтетических веществ, относящихся к кислородсодержащим гетероциклам, кроме диоксана, культура использует в качестве источника углерода тетрагидрофуран (тетраметиленаоксид), морфолин (тетрагидро,4-оксазин), малеиновый ангидрид (ангидрид этилен,2-цис-дикарбоновой кислоты), дает слабый рост на фталевомангидриде (ангидрид о-бензилдикарбоновой кислоты), Однако из всех испытанных...

Номер патента: 1555765

Опубликовано: 07.04.1990

Авторы: Дмитренко, Дорошкевич, Кириленко, Ковалев, Пышняк, Чернов

МПК: H02K 9/19

Метки: электрическая

...обмотки статора 5 45позволит жидкому хладагейту с помощьюнапорного элемента 7 циркулироватьчерез них вдоль пакета статора 5,дополнительно охлаждаясь водой. Расположение верхнего ряда отверстий 10,выйолненных в корпусе 1, на уровнезаполнения герметизированной оболочки 4 жидким хладагентом, исключит наличие "воздушных пробок" в полостях герметизированной оболочки 4 и создаст благоприятные условия охлаждения.Учитывая, что комбайновые двигатели в основном имеют форму параллелепипеда с ребрами, ограничивающими габарит двигателя по высоте и придающими ему жесткость, расположение дополнительной камеры между упомянутыми ребрами, не увеличив габарит двигателя,;повысит эффективность охлаждения и увеличит его мощность.Применение предлагаемого...

Номер патента: 1548563

Опубликовано: 07.03.1990

Авторы: Дмитренко, Синюков

МПК: F16J 15/02

Метки: высокого, давления, крупногабаритное, разъемное, уплотнительное

...2 и 3и торцовыми поверхно.стями 4 и 5 кор.ф 5пусов 6,7, установлена прокладка 8,выполненная с уплотнительными выступами 9 и 10 на упругих усах 11 и 12и выступами - опорными поверхностями13 и 14, соединенными между собойгофром 15, На цилиндрической поверхности 3 для подвода рабочего тела выполнены осевые канавки 16. От усилийзатяжки болтов корпус 6 упирается вкорпус 7 по плоскостям 17 и 18, на 25торцовых уплотняемых поверхностях 4и 5 образуется плотный контакт упругих усов 11 и 12 прокладки 8,При подаче высокого более400 кгс/см ) давления рабочей средыР и давления Р, (более 200 кгс/см ),301воздействии на корпус 6 высоких температур, а на корпус 7 - криогенныхтемператур появляются заметные до2 мм неравномерные противоположно...

Номер патента: 1545281

Опубликовано: 23.02.1990

Авторы: Васинеж, Дмитренко, Сапогов

МПК: H02H 3/08

Метки: автономной, блокировки, генератора, дифференциальной, защиты, повреждениях, проводов, соединительных, энергосистемы

...14 выпрямляет его и далее пульсирующее напряжение поступаетна первый вход блока 15 вычитания сигналов,Если произойдет обрыв или .замыкание на корпус соединительного проводаот одного из датчиков тока 1, 2 или 3,максимальное значение напряжения на;выходе второго сумматора 23 не изменится и будет равно 211 . Если же произойдет повреждение соединительногопровода от одного из датчиков 4, 5или 6, то максимальное значение напряжения на выходе второго сумматора 23несколько уменьшится и будет равным311, Поскольку коэффициент передачиамплитудного детектора принят равным0,15, то максимальное значение положительных импульсов на выходе блока15 вычитания сигналов будет не менее0,711 . Порог срабатывания компаратора16 принят равным 0,1 Бн , где...

Номер патента: 1539856

Опубликовано: 30.01.1990

Автор: Дмитренко

МПК: H01H 47/18

Метки: времени, реле

...если уровень материала ниже предельного значения, тиристор 5 заперт, исполнительный орган 2отключен и начинается процесс заряда 45конденсатора 9 через обмотку органа2, диоды моста 1 и резисторы контура7. Через определенный интервал времени конденсатор 9 заряжается до напряжения включения динистора 8, который50отпирается, и через него на переходуправляющий электрод-катод тиристораГ5 разряжается конденсатор 9.Под деиствием этого импульса тиристор 5 отпираетсяи удерживается в открытом состоянии втечение 1-2 полупериодов за счет токаразряда конденсатора 9 на переход управ-ляющий электрод-катод.Тиристор 5 шунтирует выходную диагональ диодного моста 1,в результате исполительный орган 2 возбуждается и некоторое падение напряжения прикладывается...

Номер патента: 1534542

Опубликовано: 07.01.1990

Автор: Дмитренко

МПК: H01H 47/00, H02H 5/04

Метки: жидкости, защиты, релейное, электронагревателей

...элемент заперт, а реле 9 включено. Когдауровень воды уменьшится ниже электродов 13, например при выкипании воды, 40падение напряжения на резисторах 11и 12 и электродном датчике 13 превышает напряжение отпирания порогового элемента, Транзисторы 14 и 15 открываются, Через диод 16 открытыетранзисторы шунтируют катушку реле 9и реле обесточивается отключая кон-.тактами 2 электронагреватель 1, Засчет протекания постоянного токапо цепи, составленной резистором 8,диодом 16 и транзисторами 14 и 15,под действием напряжения на конденсаторе 7 фильтра транзисторы удерживаются в открытом положении и послепогружения электродов в воду, обеспечивая выключенное состояниеэлектронагревателя 1, 11 оэтому для повторного включения устройства в работунеобходимо...

Номер патента: 1530221

Опубликовано: 23.12.1989

Авторы: Богатчук, Дмитренко, Долишний, Сергийко

МПК: B01D 45/12

Метки: инерционно-центробежный, фильтр

...которого направлена навстречу движущемуся потоку, вместе с сепарационнымкорпусом 3 образуют камеру очистки газа,которая сообщена с накопителем (влагосборником) 9, снабженным сливным устройством1 О и камерой 11 сбора продуктов отходовочистки газа.И нерционно-центробежный фильтр работает следующим образом,Подаваемый по трубопроводу газ попадает на лопаточные завихрители 2, установленные в цилиндрическом корпусе 1. Приэтом гзз приобретает вращательное движение и попадает нз перфорированнуюперегородку 7, а часть газа, которая непопала на лопатки, ударяется о конус 8и весь газ, получивший вращательное дви.жение, проходит через отверстия в сепарационной перегородке и ударяется о перегородку 5, изменяя направление движения. В камере...
