Дмитренко

Номер патента: 1443108

Опубликовано: 07.12.1988

Автор: Дмитренко

МПК: H02P 1/26

Метки: пуска, реверсивного, электродвигателя

...контакты 8 и 12, значительно (более чем на два порядка) меньше тока срабатывания магнитного пускателя с катушкой 1, и он не срабатывает. Когда 16 конденсатор 23 заряжается до порога отпирания псрогового элемента 21, последний отпирается, пропуская через себя на резистор 26 ток разряда конденсатора 23. Под действием импульса 20 напряжения, падающего на резисторе 26, отпирается тиристор 20, шунтируя диагональ диодного моста 19. При этом через диодный мост 19, тиристор 20 и контакты 8 и 4 проходит ток включе ния магнитного пускателя с катушкой 1, который вызывает включение своими силовыми контактами электродвигателя транспортера. Для увеличения времени нахождения тиристора 20 открытым по З 0 цепи управления и за счет этого повышения...

Номер патента: 1440973

Опубликовано: 30.11.1988

Авторы: Головкин, Дмитренко, Катомин, Квачева, Мартынова, Перов, Салиенко, Ухова, Шевляков

МПК: D03D 1/00, D03D 15/00

Метки: препрег, тканый

...5 мм. Плоские образцы размером 200 а 200 мм прессовали с последующим охлаждением под давлением.Вязкость расплава полимера во время процесса прессования составляет 1200 Па с. П р и м е р 7-9. Тканый препрег ажурного переплетения содержит в основе (стоевые нити) и утке мононити фторопластика, а в качестве переви-40 вочных - стеклянные нити.Характеристики тканого препрега. с различным соотношением плавких фторопластовых и неплавких стеклянных нитей приведены в табл. 1.Иэ полученного препрега собирают пакет заготовок по схеме 1:0 (однонаправленное расположение имеет стеклянная нить) толщиной 5 мм, Плоские образцы размером 200200 мм прессуют с последующим охлаждением под давлением. Вязкость расплава полимера во время процесса прессования...

Номер патента: 1439550

Опубликовано: 23.11.1988

Автор: Дмитренко

МПК: G05D 23/19

Метки: позиционного

...симистора 5, и он отключается.Отключается магнитный пускательАналогично, если нагреется вода в зоне расположения датчика 9, он замыкается, шунгируя пень управления симистора 6 и вызывая выключение симистора 6 и магнитного пускателя 2,При размыкании любого из контактных датчиков включится соответствующий магнитный пускатель. В дальнейшем работа регулятора повторяется,В случае аварийного перегрева воцонагревателя замыкается дополнительный контактный датчик 12, Через цепь управления симистора протекает переменный ток, ограниченный резистором 7, и симистор отпирается по анодной цепи. Через токовый предохранИтель 16, например плавкую вставку, автоматический выключатель и т.п., и открытый симистор 13 протекает ток, ограниченный...

Номер патента: 1437988

Опубликовано: 15.11.1988

Автор: Дмитренко

МПК: H03K 17/00

Метки: переключающее

...которого соединен с вторым вынодомконденсатора 8, а выходной вывод порогового элемента 12 соединен с катодом симистора 1.Нагрузка 2 подключается черезконтакты 1 ч выключателя. Пуск устройства осуществляется кнопкой 15, аего отключение - кнопкой 16 или 17. 45Устройство работает следующимобразом.При замыкании кнопки 15 через переход управляющий электрод - катодсимистора 1, стабилитрон 7, конденсатор 5 и резистор 6 под действиемнапряжения на полюсах 3,4, протекает переменный ток. Этот ток вызывает падение напряжения на стабилитроне 7, которое через диод 9 прикладывается к конденсатору 8. Под действием напряжения на конденсаторе 8через резисторы 13 и 10 заряжаетсяконденсатор 11 до порога отпирания элемента 12. После заряда конденсатора...

Номер патента: 1436195

Опубликовано: 07.11.1988

Авторы: Дмитренко, Дорошкевич, Кириленко, Ковалев, Чернов

МПК: H02K 5/20, H02K 9/19

Метки: закрытой, корпус, электрической

...ТИ ОХЛЯЖЧРЬИЯ.11 Я фиг. 1 гЗООражсна закрь:тая зл(кт ичсская маница с трубкои, у,1",жаннойвинтовом канале, продольный разрез; ця фИГ. 2 - )ИНЦИПИЯЛЬгЯЯ ГХСМЯ 1:СТРМ 1, ОХЛаЖДСЦИЯ КОРПУСЯ ЯЛЕКТРИ К.С" ОЧ х;- ИЦЗЛЕКТГИгРСКЯЯ ЧЯпина СОСТОИ,, Як та статора 1, ротора 2. коз; са л, Об" чайки 4, охлаждаемых хлада гент".)и .".ь цяппдвл(.ние дВижения котовох: ч сзчсци: условно показано точками и к )Остяка, (фиг. 1) и стоелками (фчг 2Смежными контурами явля.тсц трубка ", . УЛОЖЕННЯЯ В ВинтОВОМ КЯЦЯЛС, И ИгССним цепосрРдствснцыйсообщающаяся с дачным канаом:а О. - ном из торцов ялектрич(ской маццныХладягецт. поступая на вхо,; я, прох)- дит по трубке Оо, далее 1;ппадгРчг;, Ржцый контуп 7 и выходит .-Сре вь хг), Смежные контуры 6 и 7 обгя. чог...

Номер патента: 1435347

Опубликовано: 07.11.1988

Авторы: Васичкин, Дмитренко, Калашников, Мудрагель, Перов, Тимошенко

МПК: B21B 37/24

Метки: непрерывном, полосы, прокатном, стане, толщины

...сигнал Ц вычисляемый по формуле (2) .При равенстве коэффициентов усиления 50 модели 7 и реального объекта сигнал 4 Ь в рассматриваемый (идентифицируемый) отрезок времени равен нулю. При уменьшении коэффициента усиления на реальном объекте по сравнению с ис- .55 ходным сигнал йЬ имеет положительное значение и это обуславливает увеличение напряжения на выходе интегратора 16. При увеличении коэффициента усиления на реальном объекте по сравнению с исходным сигнал.ДЬ имеет отрицательное значение и это обусловливает уменьшение сигнала на выходе интегратора 16.Для обобщения работы интегратора. 16 при отрицательных возмущающих воздействиях сигнал Ь в идентификационный отрезок времени должен бьггь проинвертирован. Эъо осуществляется с помощью...

Номер патента: 1432699

Опубликовано: 23.10.1988

Авторы: Дмитренко, Олещук

МПК: H02M 7/48

Метки: инвертором, мостовым, регулируемым

...Выраженные в цифровой форме выходные сигналы Б 9 блока 9 за период выходного напряжения приведены на верхней временной диаграмме (фиг.2). Здесь же построены сигналы на выходах каждого разряда регистра, начиная с младшего, Обозначенные как 09, 139 и и П 9 пг Пря мые и инверсные выходы всех разрядов регистра 9 связаны с распределителем 11. Логический распределитель 11 управляющих импульсов устройства управления Формирует трехфазную систему импульсов, соответ ствующую требуемому порядку переключения силовой схемы инвертора. Распределитель 11, осуществляющий режим 180-градусного управления ключами трехфазного мостового инвертора с Фазами А, В, С с дополнительными коммутациями на средних участках 60-градусных...

Номер патента: 1432667

Опубликовано: 23.10.1988

Авторы: Дмитренко, Дорошкевич, Кириленко, Пышняк, Тимошенко, Чернов

МПК: H02K 5/20, H02K 9/16

Метки: закрытая, электрическая

...ее абариы,что особенно супествено для электродвигателей угольных комбайнов, к которым предьявляются жесткие требования в части их размеров,Формула изобретения Закрытая электрическая мапгина) содержащая подшипниковые питы) кор- Гус с каналами для прохождения хлад агента, преимуществецпо воды, и тр- бопрова , для перевода хладагента из корпуса в щиты, о т л и ч а ющ а я с я тем, что, с цеью повьппения надежности и сокращения габаритов, трубопровод для перевода выполнен жестким с плоской и цилиндрической сопрягаемьми поверхностями, расположенными перпендикулярно друг другу, причем плоское сопряжение выполнено неподвижным, а цилиндрическое - с возможностью перемещения. Фа 8Составитель Л,КварцеваТехред М,Дидык Корректо дактор...

Номер патента: 1431059

Опубликовано: 15.10.1988

Автор: Дмитренко

МПК: H03K 17/567

Метки: переключающее

...к питающим шинам 5и 14, Поскольку тиристор 26 заперт,через обмотку 1 ток не проходит иконтактор в течение определенноговремени отключен. При этом через мост25, резистор 31, контакты 19,7 и 4,3, 2 и обмотку 1 протекает ток заряда конденсатора 30 фильтра, от которого питается однопереходный транзис 43 О 59тор 27. Значение тока заряда конденсатора 30 в сотни раз меньше тока включения контактора, поэтому контактор отключен. Одновременно через резистор 28 начинает заряжаться конденсатор 29 и с заданной выдержкой времени отпирается однопереходный транзистор 27 и включается тиристор 26. При этом диодный.мост 25 поддерживается зашунтированным и через него, контакты 19, 17, 4, 3, 2 и обмотку 1 протекает ток, вызывающий включение...

Номер патента: 1431000

Опубликовано: 15.10.1988

Автор: Дмитренко

МПК: H01H 47/00, H02H 5/04

Метки: защиты, температурной, электроустановки

...температура в зоне установки терморезисторов 7 и 8 ниже предельно допустимой, основная часть напряжения, до которого заряжен конденсатор 20, падает на этих терморезисторах, напряжение на резисторах9 и 10 ниже порога отпирания транзисторов 11 и 12, поэтому они заперты, Когда любой из терморезисторов7 или 8 прогревается до предельнойзаданной температуры, падение напряжения на резисторе 9 или 1 О превысит напряжение отпирания пороговогоэлемента, и следовательно, транзисторы 11 и 12 открываются. Открытыетранзисторы через стабилитрон 18 шунтируют цепь управления тиристора 17,Поскольку напряжение стабилизациистабилитрона 18 устанавливается меньшим, чем значение напряжения пробоястабилитрона 19, цепь управления тиристора 17 надежно шунтируется...

Номер патента: 1429158

Опубликовано: 07.10.1988

Авторы: Дмитренко, Тюлькин

МПК: G11B 5/00

Метки: магнитофоном, микро-эвм, сопряжения

...которого подключен к выходу элемента 8 И-НЕ 8, с выходом которого соединена адресная шина 14.Работа устройства на вывод информации на магнитофон отражена на фиг. 2. На фиг.2 а показан вход установки программируемого таймера 6. В момент присутствия на этом входе нулево о потенциала производится программирование таймера 6, т.е. в него пишутся два байта задержки. Таймер 6 настраивается на третий режим гене 20 2 30 3540 45 50 55 5 10 5 ратора импульсов со скважностью два,поэтому после записи в него двух байтзадержки он начинает вырабатыватьсигнал, показанный на фиг. 2 б. Длительность периода этого сигнала кодирует один бит информации (на фиг.2двоичная единица кодируется коротким периодом, а двоичный ноль - длинным периодом), Во время...

Номер патента: 1429094

Опубликовано: 07.10.1988

Автор: Дмитренко

МПК: G05D 23/19

Метки: механизмом, реверсивным

...образом, предлагаемое устройство для управления реверсивным механизмом характеризуется простотой: в его схеме используется лишь один узел временной задержки, обладает высокой выходной мощностью, возможностью применения в нем простых сла - боточных путевых выключателей, обладающих высокой чувствительностью на герконах с одним переключающим контактом, а также надежностью в работе при установке путевых выключателей в агрессивных средах. Предлагаемое устройство может быть использовано в различных отраслях промышленности и сельского хозяйства. Формула изобретения Устройство для управления реверсивным механизмом, содержащее первый и второй магнитные пускатели с размыкающими контактами, первую и втокоммутатор, составленный диодным мостом 20 и...

Номер патента: 1427347

Опубликовано: 30.09.1988

Автор: Дмитренко

МПК: G05D 23/19

Метки: температуры

...В связи с этим при снижении температуры и размыкании контактов 11 цепь управления тиристора продолжает шунтироваться последовательно включенными замкнутыми 1контактами 12 и 10, Через обмотку контактора 3, диодный мост 2, резистор 7 и контакты 10-12 конденсатор 8 периодически с частотой сети заряжается до амплитудного значения напряжения сети на шинах 4, 5 и затем успевает значительно разрядиться на резистор 6. То так как импульсы тока подзаряда конденсатора 8 проходят не через цепь управления тиристора, последний заперт, а контактор отключен, При дальнейшем снижении температуры и кратковременном размыкании контактов 10 датчика конденсатор 2 разряжается на резистор 6. Через частично разряженный конденсатор 8, обмотку контактора...

Номер патента: 1418121

Опубликовано: 23.08.1988

Авторы: Бурьянов, Дмитренко, Каун, Маренич

МПК: B60P 1/34, B60P 1/64

Метки: контейнеровоз

...рамы, захватывая посадочными местами 21 поворотной рамки 15 пальцы 22 контейнера 5. Последний поднимают на высоту, обеспечивающую его свободное перемещение над грузовой платформой 3. Одновременно гидроцилиндрами 18 перемещают подвижные звенья 19 запорногоустройства до сопряжения вырезов 20 с пальцами 22 контейнера 5. Далее гидроципиндрами 26 7, втягивая их штоки, перемещают вперед каретку 6 и погрузочно-разгрузочное оборудование с груженым контейнером 5 по продольным боковым направляющим 4 грузовой платформы 3, При этом дополнительные ходовые колеса 28 перекатываются по грунту, а ролики 26 рычагов 17 входят в сопряжение с ловителями 11 грузовой платформы 3,после чего прекращают перемещениекаретки 6,Фиксирующие пальцы 13 устанавливают в...

Номер патента: 1417047

Опубликовано: 15.08.1988

Авторы: Винник, Голубев, Дмитренко, Шевчук

МПК: H01F 17/02, H01F 27/28

Метки: индуктивности, катушка

...плоских спиральных секций 2. Начало каждой секции подсоединено к одному выводу 3 катушки, а,конец каждой секции - к другому выводу 4 катушки.Наибольшую добротность предлагаемая катушка имеет при соотношении между аксиальной длиной намотки Ь и радиальной толщиной намотки 1, выражающемся коэффициентом К= -- =0,6 - 0,8.4В зависимости от технологии катушку можно изготавливать двумя способами: последовательным набором плоских секций или подключением и проводников (по количеству плоских секций) к первому выводу катушки с их последующей одновременной спиральной намоткой.17047 2Предлагаемая конструкция катушки позволяет по сравнению с известной увеличить добротность без ухудшения других основных электрических параметров за счет уменьшения...

Номер патента: 1416348

Опубликовано: 15.08.1988

Авторы: Бурьянов, Дмитренко, Каун, Маренич, Нестеренко

МПК: B60P 1/28, B60P 1/64

Метки: контейнером, средство, съемным, транспортное

...плечами рычагов 49 шарнирами 56, контактирующими с вырезами 57 в боковых стенках крышки б.Механизм привода заслонки включает шарнирно установленные на крышке 6 гидроцилиндр 58 и двуплечий рычаг 59, Одно плечо рычага кинематически связано со штоком гидроцилиндра, а второе через промежуточное звено 60 с дозирующей заслонкой 38.Опоры крышки б состоят иэ стоек 61 (фиг. 4), связанных с ними шарниром 62, стержней 63 и пружин 64, помещенных в стаканы 42. К стойкам 61 жестко прикреплены кронштейны 65 и 66 (фиг. 3), соединенные между собой тягами 67. К задним стойкам на втулках закреплены пальцы 68, взаимодействующие с улавливающими вилками 27 механизма запора крышки. Механизм поворота крышки имеет направляющие3 14163469 для штанг 52, а на...

Номер патента: 1412824

Опубликовано: 30.07.1988

Авторы: Борисенко, Дмитренко, Ермаков, Ирха, Лихачев, Половинка, Прохода, Трощенко, Шебаниц

МПК: B21B 35/14

Метки: предохранительный, шпиндель

...распределению напряжений и деформаций, обеспечивая повышение прочности конструкции.Увеличение надреза в одном месте, одного сечения, не равнозначно двум надрезам2824 5 10 15 20 25 30 35 40 45 50 55 в одном сечении, расположенных на диаметрально противоположных участках, так как в данном случае имеем дело с двумя самостоятельными надрезами, каждый из которых будет во время эксплуатации предохранительного шпинделя накапливать напряжения соответственно величине и форме надрезов, при этом напряжения формируются в одной плоскости (месте необходимого разрушения предохранительного шпинделя). При этом стабильно формируется сечение (накопление напряжений) для начала очага и конца разрушения шпинделя, исключая его косой излом.Для...

Номер патента: 1411994

Опубликовано: 23.07.1988

Авторы: Дмитренко, Крупинов, Крупинова, Хватиков

МПК: H04L 15/08

Метки: кодов, передачи

...логического нуля,поступающий на второй вход триггера15. При этом на его выходе устанавливается уровень логической единицыи запрещает работу делителя 18 частоты и входного блока 1. Если в момент окончания, сформированного дели"телем 18 частоты интервала временина выходе входного согласуюшего бло"ка 1 Формируется импульс, то он поступает на первый вход элемента ИЛИ 3 идублирует сигнал разрешения работывходного согласующего блока 1 досвоего окончания. После этого в ре 1411994гистре 11 хранится информация о длительности переданной корреспондентом точки , поступающий на второй вход делителя 19 частоты, и используется в качестве переменного коэффициента деления частоты, поступающей из генератора 12, На выходе делителя 19 частоты формируются...

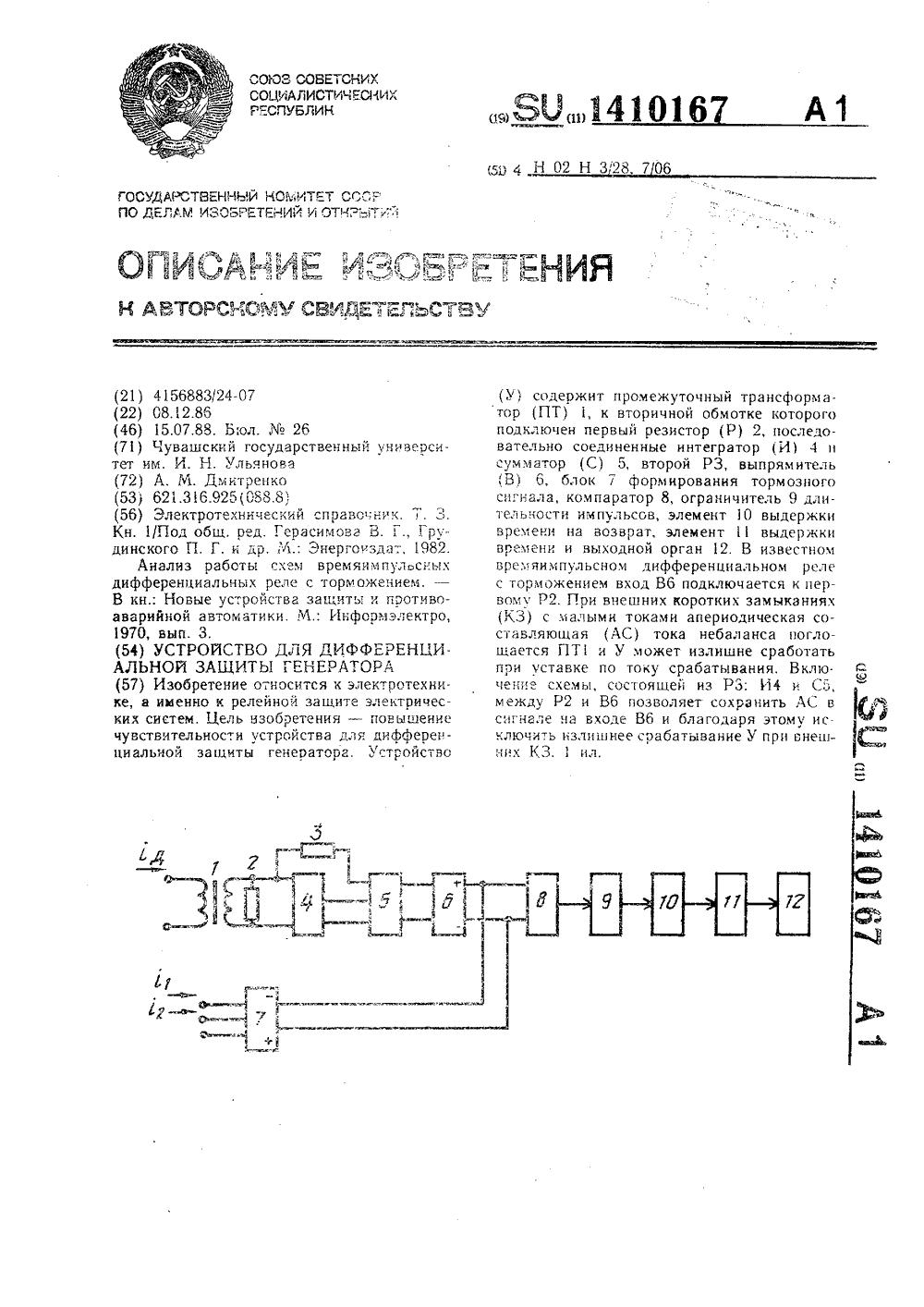

Номер патента: 1410167

Опубликовано: 15.07.1988

Автор: Дмитренко

МПК: H02H 3/28, H02H 7/06

Метки: генератора, дифференциальной, защиты

...каждой полуволны синусоиды и на его выходе появляются прямоугольные импульсы, имеющие гериод следования, равный половине периода промышленной частоты. Если длительность этих импульсов меньше 5 мс, то они проходят через ограничитель 9 длительности импульсов без из.ленения. Если длительность импульсов на выходе компаратора 8 больше 5 мс, то она ограничивается ограничителем 9 до 5 мс. Элемент 10 выдержки времени расширяет импульсы на 12 мс, поэтому на его выходе возникает непрерывный сигнал, На выходе элемента 11 выдержки времени сигнал возникает с задержкой на 22 мс, после чего срабатывает выходной орган 12. Время срабатывания устройства в данном режиме составляет около 25 мс.Если возникает замыкание между витками фаз в генераторе и...

Номер патента: 1406675

Опубликовано: 30.06.1988

Авторы: Бахарев, Дмитренко, Дугин, Цейтлин

МПК: G01R 29/10, H01Q 3/08

Метки: излучателя, перемещения

...рассматривается только та часть, которая не закрыта излучателем 2) на плоскость, перпендикулярную оси 3, выполнены идентичными, а проекция излучателя 2 в положении, показанном на фиг. 1 пунктиром, перекрыта проекцией экрана 8.На втором конце первого рычагав тени последнего закреплен противовес 9. ,Чисганционное управление положением первого рычага 1 осуществляют посредством привода 10, а фиксацию положения второго рычага 4 посредством фиксаторов 11, расположенных по дуге. Стойка 6 дополнительно закреплена оттяжками 12.Излучатель 2 выполнен в виде металлического диска, покрытого радиопоглощающпм материалом.Измерение параметров антенн с помощьк) устройства для перемещения излучателя производят следующим образом. 5 О 15 20 25 30 35 40...

Номер патента: 1404754

Опубликовано: 23.06.1988

Авторы: Дмитренко, Максимова, Подоляко

МПК: F23G 7/06

Метки: газов, дожигания, отбросных

...емкость 17 освобождаетсяот насадки и заполняется загрузочнаяемкость 13, закрываются запорные механизмы 15 и 19 и открываются 14и 18, Насадка поступает в камеру 11для регенерации насадки и дожиганиясмолистых веществ. После опорожне 1404 754410 15 20 25 30 35 40 50 55 ния загрузочной емкости 13 закрьгвается нижний запорный механизм 14и открывается верхний запорный механизм 15, т.е. без подсоса воздуха,в результате чего значительно улучшается коэффициент использованиятоплива и за счет стабильности температурного режима работы устройства увеличивается полнота дожиганияотбросного газа,Выгрузка очищенной насадки производится одновременно с загрузкойследующим образом: после изменениянаправления движения газов в аппарате и продувки первой...

Номер патента: 1403194

Опубликовано: 15.06.1988

Авторы: Васинеж, Дмитренко, Немцев

МПК: H02H 3/28

Метки: автономной, блокировки, генератора, дифференциальной, защиты, повреждениях, проводов, соединительных, энергосистемы

...сумматора 13 появляется сигнал, как показано на фиг. 3 в предположении, что повреждение произошло в момент, когда сумма оставшихся сигналов начинается с нуля,Выпрямитель 14 выпрямляет этот сигнал и далее через резистор 15 он поступает на вход компаратора 18. Одновременно по параллельной цепи сигнал с выхода выпрямителя 14 поступает на вход инвертора 16, инвертируется и подается на вход амплитудного детектора 17. Коэффициент передачи инвертора принимается равным примерно 0,3. Амплитудный детектор осуществляет сглаживание сигнала, причем значения сглаженного сигнала имеют малые пульсации и близки к амплитуде сигнала на выходе инвертора. Сложение двух разнополярных сигналов на входе компаратора 18 приводит к уменьшению сигнала на его...

Номер патента: 1403137

Опубликовано: 15.06.1988

Авторы: Дмитренко, Лутаев

МПК: H01H 47/32

Метки: релейное

...не проходит, и выходная цепь операционного усилителя 7 на входную не влияет.Когда контролируемый устройством ток увеличивается, напряжение на конденсаторе 25 возрастает, Когда оно становится больше, чем напряжение между движком потенциометра 13 и точкой соединения стабилитронов., подключенной к инвертирующему входу операционного усилителя, на выходе операционного усилителя 7 напряжение резко возрастает, Отпирается транзистор 8, Этот транзистор шунтирует цепьуправления тиристора 9. Последний закрывается, и электромагнитная муф" та 4 отключаетсяПоложительная обратная связь на вход операционного усилителя осуществляется с помощью второго делителя, напряжения на рези:торах 14-16 резистора 20 и диодов 17 и 18, Под действием напряжения ча...

Номер патента: 1402632

Опубликовано: 15.06.1988

Авторы: Галушка, Дмитренко, Кальчик, Плишивцев, Федоренко, Франивский

МПК: E01C 19/48

Метки: бетоноукладчик

...12, ана одной из них закреплен сменныйпазообразователь 13 с выпуклой криволинейной рабочей поверхностью,длина которой соответствует длинескользящей формы 5, причем диаметрвыпуклой криволинейной рабочей поверхности соответствует половинетолщины укладываемого покрытия.Бетоноукладчик работает следую,щим образом.В расходный бункер 7 загружаетсябетонная смесь, которая с помощьюпакета глубинных вибраторов 8 разжижается, уплотняется и при движениишасси 1 базовой машины распределяется через выходную щель в заднейстенке расходного бункера 7 слоемопределенной толщины, который по толщине ограничивается параллельными скользящими формами 5 и 6. Одновременно бетонная смесь выглаживается заглаживающей плитой 9, удерживаемой гидроцилиндром 10 с...

Номер патента: 1399349

Опубликовано: 30.05.1988

Авторы: Александров, Андреев, Дмитренко, Капилевич, Капустина, Кульбачко

МПК: C21C 1/06

Метки: высокопрочного, чугуна

...заданной Формы.Нижний предел (0,70) подводимоймощности при обработке расплава присадкой обусловлен минимально необходимым уровнем, обеспечивающим интен-.сивное движение металла на зеркалеванны. 11 ри подводе меньшей мощностидвижение металла резко замедляетсяи не обеспечивает быстрого растворения присадки.Верхний предел (0,95) подводимоймощности ограничен электрическимихарактеристиками промышленных печейи использовать большую мощность, какправило, просто невозможно,Выдевжка расплава в течение2-20 мин после растворения сфероидизирующей присадки пои выключенноминдукторе способствует более полномуудалению из него неметаллических(шлаковых) включений, являющихсяпродуктами рафинирования металла врезультате взаимодействия сфероидизирующей...

Номер патента: 1399062

Опубликовано: 30.05.1988

Авторы: Дмитренко, Сафронова

МПК: B23Q 7/00

Метки: загрузочное

...1, установленную на оси 2 с возможностью поворота от привода 3. На плите 1 смонтированы электромагниты 4, имеющие воэможность индивидуального подключения к источнику тока 5, Рабочая поверхность плиты 1 имеет покрытие 6 из материалов с коэффициентами трения, уменьшающимися в направлении выдачи заготовок 7 на стеллаж 8.Устройство работает следующим образом.Перед началом эксплуатации устройства включают электромагниты 4 и измеряют силу тока в цепи каждого иэ них. Эти величины могут быть зафиксированы в памяти управляющего устройства (не показано). Загружают группу заготовок 7 на плиту 1, находящуюся в горизонтальном положении, и включением электромагнитов определяютЭнад какими из них расположенызаготовки. Далее выключают электромагниты...

Номер патента: 1392103

Опубликовано: 30.04.1988

Авторы: Воронков, Дмитренко, Дмитриев, Кожурова, Лаврентьев, Щупляк

МПК: C13K 1/02

Метки: гидролизных, приготовления, процессом, сред

...(х) от расхода пара (Си), кривая 2 соответствует исходному содержанию 03Гг-цимол 3,75 10 7., а кривая 6содержаггглю 2,5 10 л%.Продувку ггаром осуществляют н колонгге 1 (цапрцмер, колпачкового типа), снабженной трубопроводами 2-5для подачи соответственно гидролизата,. пара и длл отбора паровой фракциии продутого гидролиэата, датчикамиб и 7 концентрации соответственнофурфурола и и-ггимола и датчиком 8расхоца пара, регулятором 9, испол-.нительным механизмом 10,Способ осуществляется следующимобразом.Гглдролизат с концентрацией фурфурола 0,1%, и-цимола 3 107 поступает в колонну 1 по трубопроводу 2и, перетекал с тарелки на тарелку,движе гся н противотоке с паром,который по трубопроводу 3 поступаетв кубовую часть колонны, пробулькивает сквозь...

Номер патента: 1387092

Опубликовано: 07.04.1988

Авторы: Дмитренко, Линт

МПК: H02H 3/28, H02H 7/04

Метки: дифференциальной, защиты, трансформатора

...значений токов. Нарастание напряжения на выходе корректирующего звена 1 и соответственно выпрямителя 2 в начале каждого периода промышленной частоты опережает нарастание тока. Нарастание напряжения на выходе сглаживающей схемы 5 отстает во времени от нарастания токаПостоянная времени согласующего и корректирующего зъена 1 принимается порядка (1,2-1,5) мс. При этомпоявление напряжения 11 на выходепервого компаратора опережает появление напряжения 11 на выходе второгокомпаратора примерно на 3 мс. Благодаря этому на выходе логического элемента ЗАПРЕТ 8 появляется импульс напряжения 119 длительностью 3 мс. Напряжение 11 на выходе ограничителя длительности возникает одновременно с появлением напряжения 11, а ис 1387092чезает через...

Номер патента: 1386168

Опубликовано: 07.04.1988

Авторы: Бруско, Дмитренко, Пашков, Скляренко

МПК: A61B 10/00

Метки: жизнеспособности, поврежденной, ткани, травме

...с помощью скальпеля. На рану накладываются послойные швы с введением активного дренажа. Асептическая повязка. 30Н р и м е р 1, Больной Б., диагноз: открытый перелом костей правой голени с размозжением мягких тканей по передне-наружной поверхности и наличием раны размером 15 х 3 см. С целью определения жизнеспособности тканей в области раны через 8 ч после травмы произведена экспресс-диагностика по предлагаемой методике. После криоорошения кожной поверхности краев раны и самой раны определена граница жизнеспособности тканей, которая очерчена раствором бриллиантовой зелени. В пределах живых тканей иссечены края раны нежизнеспособной кожи. Криоорошение краев раны на глубине четко определило границы нежизнеспособных тканей, которые...

Номер патента: 1383316

Опубликовано: 23.03.1988

Автор: Дмитренко

МПК: G05D 23/19

Метки: позиционного

...симистора 6 и вызывая выключение последнего и исполнительного элемента 2. При размыкании любого из датчиков включается соответствующий исполнительный элемент. В дальнейшем работа устройства повторяется.С целью исключения перенапряжений на симисторах в момент их запирания и перехода напряжения питания через нуль служат ЯС-цепи 10 и 11, подключенные параллельно обмоткам исполнительных элементов 1 и 2. Конденсаторы ЯС-цепей частично компенсируют индуктивную составляющую исполнительных элементов за счет чего ток управления симисторами может быть несколько уменьшен, так как уменьшается фазовый угсл сдвига между током цепи управления 5 10 15 20 25 30 35 40 и током нагрузки. Кроме того, эти конденсаторы снижают индуктивные потери...
