Чумаченко

Номер патента: 1165875

Опубликовано: 07.07.1985

Авторы: Качковский, Хаимзон, Чумаченко

МПК: G01B 7/04

Метки: полосовых, рулонных, ширины

...цифроаналогового преобразователя, информационные входы счетчика импульсов подключены к второй группе входов блока измерения и индикации, а выход счетчика импульсов является выходом блока измерения и индикации.На фиг. 1 представлена структурная схема устройства; на фиг. 2 - диаграмма работы устройства в режимах адаптации и измерения.Устройство (фиг. 1) содержитдве группы базовых датчиков 1, каждая группа датчиков расположена на соответствующей подвижной линейке (не показаны). В качестве датчиков могут использоваться, например, фотодатчики. Устройство содержит также регистр 2 базового размера и адаптивный блок 3 измерения и индикации, который содержит, в свою очередь, коммутатор 4, счетчик 5 адреса опроса датчиков, генератор 6 импульсов,...

Номер патента: 1163123

Опубликовано: 23.06.1985

Автор: Чумаченко

МПК: F28C 3/06

Метки: контактный, теплообменник

...и расширение эксплуатационных возможностей.На чертеже схематично изображен 10 контактный теплообменник, продольный разрез.Теплообменник содержит вертикальный корпус 1 с патрубками 2 и 3 подвода и отвода газа и патрубком 4 15 отвода охлаждающей жидкости и установленный в корпусе 1 с воэможностью вертикального перемещения горизонтальный барботажный лист 5, закрепленный с помощью устройства 20 для его перемещения в верхней части корпуса 1, причем патрубок 4 отвода охлаждающей жидкости размещен по оси корпуса, в нижней части соединен с последним посредством ком пенсатора 6, а в верхней части сообщен с пространством над барботажным листом 5, верхняя плоскость которого при этом выполнена с наклоном к оси корпуса 1. 30Кроме того, устройство для...

Номер патента: 1162776

Опубликовано: 23.06.1985

Авторы: Ионе, Романников, Чумаченко

МПК: B01J 29/04, C07C 1/20, C07C 11/02 ...

Метки: олефинов

...силиказоля. Образующийся кремообразный силикаберилло- Ю гель перемешивают 3 мин. Гель выдерживают в стальном автоклаве, снабженном тефлоновым вкладышем, прио1 О С в течение 5 сут. Затем прокали вают и декатионируют описанным обра зом. Рентгенографические харктеристики катализатора 1 с мольным отношением Б 10/Ве 0=30 приведены в табл.2После декатионирования получают катализатор состава 0,02 НаО ВеО30 БхО П р и м е р 2 (получение катализатора 2).Берут навеску 0,30 г сульфата бериллия и дальнейшее приготовление 2 кремообразного силикабериллогеля про.водят, как в примере 1. Гель выдерживают в автоклаве при 180 С в течение.4 сут, Затем прокаливают и декатионируют описанным образом. Рентге нографические характеристики катализатора 2 с...

Номер патента: 1158777

Опубликовано: 30.05.1985

Авторы: Майсаров, Тюгаев, Чумаченко

МПК: F04B 51/00

Метки: испытания, насосов, стенд

...связанный сней испытуемый насос 5, к нагнета"тельному трубопроводу 6 которого подсоединена байпасная линия 7, причемнагнетательный трубопровод 6 и байпасная линия 7 соединены с гидроцикло"ном 1, На нагнетательном трубопроводе 6 и.байпасной линии 7 установленырегуляторы расхода 8 с задвижкой 9и 10, подключенные к входу программного .регулирующего устройства 11. Отстойник 3 снабжен нодометным устройством 12, связанным гидранлически через трубопровод 13 с байпасной линией 7 через дополнительно установленную задвижку 14 с приводом 15, связанным с выходом программного регулирующего устройства 11. Весоизмерительное устройство 2 гидравлически связано с расходной емкостью 4 при помощислива ( на чертеже не обозначен). Испытуемый насос 5...

Номер патента: 1150265

Опубликовано: 15.04.1985

Авторы: Банах, Виноград, Жиравецкий, Чумаченко

МПК: A61K 39/12, C12N 7/00

Метки: бляшек, вирусов, выявления, методом, покрытия, приготовления, среды

...Т. Веселова Заказ 2052/19 Тираж 525 Подписное ВЯИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва, И, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к вирусологии, а именно к количественному определению вирусов,Цель изобретения - упрощение способа.Способ осуществляется следующим образом.Для приготовления среды покрытия в качестве сорбента используют синтетический цеолит типа БаУ химической формулы 0,96 Ба О ф А 10х 4,55 8107,05 НО с однородным размером частиц около 2 мкм, который предварительно прокаливают при 180-250 С в течение 1-2 ч и обрабатывают ультразвуком в бидистилированной воде 3-10 мин при 50- 100 Вт/см .Обработанный цеолит весом...

Номер патента: 1147678

Опубликовано: 30.03.1985

Авторы: Амстиславский, Муравьев, Чумаченко

МПК: B66C 23/16

Метки: грузоподъемный, кран

...установленный наоголовке 2 блок 22, блок ограничителя грузоподъемности 23, отклоняющий блок 24,отводной блок 25, установленный на распорке 13, обводные блоки 26 и 27, блок 28крюковой обоймы 29, обводной блок 30 изакреплен своим концом на дополнительнойкаретке 15. Навитый на барабан лебедки 18канат 31 проходит через установленный наоголовке 2 блок 32 и закреплен на концевойчасти стрелы у шарнира 5.При работе крана стрела может заниматьтри положения; горизонтальное, ломаное,при котором корневая часть стрелы расположена наклонно, а концевая - горизонтально,и наклонное под углом 30 к горизонту, используемое, в основном, при наращиваниикрана,В первом из этих положений (фиг. 1)дополнительная каретка 15 закреплена у корня стрелы с помощью...

Номер патента: 1146533

Опубликовано: 23.03.1985

Автор: Чумаченко

МПК: F28D 15/04

Метки: теплопередающее

...внутри зоны 3 испаренияс кольцевым зазором 8 дополнительную цтепловую трубу 9, заполненную теплоносителем 10 с более низкой температурой кипения и имеющую свои зоныиспарения и конденсации. При этомкольцевой зазор 8 сообщен с полостью 2 О11 основной трубы в зоне конденсациипосредством патрубков 12, а дополнительная труба размещена с зазором13 относительно торцовой стенки основной трубы в зоне 3 испарения. В зоне 25конденсации дополнительная труба выполнена в виде коаксиальнык цилиндров,внутренний из которых соединен с торцом зоны конденсации и вместе с наружным цилиндром 7 основной трубыснабжен снаружи капиллярно-пористымпокрытием 14,Предлагаемое устройство работаетследующим образом.При подводе и отводе тепла в соот.ветствующих зонах...

Номер патента: 1037702

Опубликовано: 23.03.1985

Авторы: Беднягин, Горштейн, Стесин, Чумаченко

МПК: F02N 15/02

Метки: дизеля, запуска

...1, например одноцилиндровыйдвухтактный карбюраторный двигательвнутреннего сгорания с кривошипнокамерной продувкой, с картером 2. Вкартере 2 пускового двигателя 1 размещены его коленчатый вал 3 и силовая 5передача, через которую двигатель 1связан с валом запускаемого дизеля.Силовая передача снабжена редуктором 702 2с валом 4 и шестернями 5 и 6, фиксированной муфтой сцепления с барабаном 7, ведущими 8 и ведомыми 9 дисками, муфтой свободного хода с роликами 10, расположенными в ее наружном ободе 11, нажимным диском 12 и подпружиненным нажимным пальцем 13 нажимного механизма, Шестерня 5 установлена на .носке коленчатого вала 3 инаходится в постоянном зацеплении. сшестерней 6, свободно сидящей набарабане 7, Шестерня 6 выполнена...

Номер патента: 1139961

Опубликовано: 15.02.1985

Автор: Чумаченко

МПК: F28D 15/02, F28D 15/06

Метки: тепловая, труба

...невозможность использования в устройствах непрерывногодействия.Цель изобретения - возможностьрегулирования режима работы,Укаэанная цель достигается тем,что в тепловой трубе, содержащейвертикальный корпус с зонами испарения, транспорта и конденсации, соединенными наро- и конденсатопроводами, последний из которых выполнен 50сифонного типа в виде змеевика,состоящего из двух ветвей, и снабжен регулятором высоты, в корпуседополнительно установлена с возможностью возвратно-поступательного 55движения конусная перфорированнаявставка, заглушенная с нижнего торцаи примыкающая кромкой верхнего осно-,1 2вания к стенкам корпуса в зоне конденсации, причем конденсатопровод установлен в полости этой вставки, а корпус в зоне транспорта выполнен большего...

Номер патента: 1139960

Опубликовано: 15.02.1985

Автор: Чумаченко

МПК: F28D 15/02

Метки: дисковой, работы, тепловой, трубы, центробежной

...КоэФфициент теплоотдачи, Вт/м к,с вого потока,Вт/м,пограничногостенки, слоя,ст па Вращение равномерное/импульсное80/80 71,2/70,3 8,8/9,7 6380/7390 726/61692/748 85,6/84,0 77,5/74,7 8,1/9,3 5600/6960 уТемпература, С п/и 2внутри гаэоподводящего патрубка 4.Тепловая труба 1 размещена в неподвижном корпусе 5 на газовой подушке 6, в тепловой трубе находитсятермостатируемый материал 7. Наверхней кромке тепловой трубы уста-новлен магнит 8, а на корпусе 5 -электромагнит 9,Предлагаемый способ реализуетсяследующим образом.При подводе греющей среды по газо",подводящему патрубку 4 под тепловойтрубой 1 образуется газовая подушка 6. С помощью вала 3 тепловой трубе 1 сообщается вращательное движение с такой скоростью, чтобы жидкийтеплоноситель 2...

Номер патента: 1138635

Опубликовано: 07.02.1985

Автор: Чумаченко

МПК: F28D 3/04, F28F 25/02

Метки: вертикальный, кожухотрубный, пленочный, теплообменник

...внутренний и наружный пленкообразователи у каждой трубы, последний изкоторых выполнен в виде ко.аксиально размещенного относительнотрубы стакана, укрепленного в поперечной перегородке 21.Однако эксплуатационная надежность известного теплообменника недостаточно высока ввиду воэможностинеравномерного распределения пленкипо поверхностям труб,Цель изобретения - повышениеэксплуатационной надежности.Поставленная цель достигаетсятем, что в вертикальном кожухотрубном пленочном теплообменнике,содержащем внутренний и наружный пленкообразователи у каждойтрубы, послед.ний из которых выполнен в видекоаксиально размещенного относительно трубы стакана, укрепленного в поперечной перегородке, наружный пленкообразователь содержит дополнительные...

Номер патента: 1134805

Опубликовано: 15.01.1985

Авторы: Тюгаев, Тютьков, Чумаченко

МПК: F04D 29/60

Метки: демонтажа, насосов, погружных, стенд, электродвигателей

...виде двух полуколец, шарнирно установленных на последней, и снабжен подпружиненным замком. На фиг. 1 представлен стенд для демонтажа электродвигателей насосов, общий вид; на фиг. 2 - сечение А. - А на фиг. 1Стенд для демонтажа электродвигателей 1 погружных насосов 2 содержит станину 3, установленные на ней гидроцилиндр 4 с распределителем 5, механизм 6 захвата, те. лежку 7 с поворотной платформой 8, снабженной фиксатором поворота (не показан), вертикальную стойку 9, размещенную между тележкой 7 и гидроцилиндром 4 и соеди При раскрытых полукольцах 12 на фиг. 2(показаны пунктиром) включают нагревательные элементы 16, нагревают контакт ные плиты 15 до нужной температуры, азатем полукольца 12 поворачивают вокруг оси 11 до их соединения и...

Номер патента: 1132142

Опубликовано: 30.12.1984

Автор: Чумаченко

МПК: F28D 15/02

Метки: теплопередающее

...что обусловлено неэффективной передачей тепла черездополнительную тепловую трубу,Цель изобретения - повышение теплопередающей способности при работеустройства в гравитационном поле.35 лоносителя и соответствующий теплопе ренос в зоне 7 конденсации дополнительной трубы 5, что приводит к снижению эффективной теплопроводности всего устройства и соответствующему повышению его теплопередающей способности без увеличения габаритных размеров устройства,Пар теплоносителя основной трубы 1 проходит через патрубки 6, а конденсат стекает вниз по каналу, образованному внутренней стенкой дополнительной трубы 5.Таким образом, размещение зоны конденсации дополнительной трубы на стенке основной трубы в зоне ее конЦель достигается тем, что в тепло-...

Номер патента: 1130958

Опубликовано: 23.12.1984

Авторы: Вислович, Исаев, Мелькумов, Рахуба, Самойлов, Сусин, Тюгаев, Тютьков, Фертман, Чумаченко

МПК: H02K 5/12

Метки: погружной, электродвигатель

...поверхностью постоянного кольцевого магнита 6 образована магнитажидкостная пробка 1 О. В сердечнике статора 5 просверлены сквозные каналы 11. На одном из кон цов канала 11 установлены лопатки 12. Иагнитопроводящая жидкость представляет собой коллоидный раствор мельчайших частиц твердого Ферромаг нита в жидкости-носителе. Броуновское движение и наличие в жидкости диспергнрующего агента препятствуют слипанию частиц. Размеры частиц ферромагнетика составляют 50-100 А а3 35 их объемная концентрация достигает 203, что обеспечивает возникновение в жидкости значительного магнитного момента единицы объема; Для герметизации полости электродвига 40 теля вместо торцовых уплотнений применяется магнитожидкостное уплотнение,состоящее иэ...

Номер патента: 1127965

Опубликовано: 07.12.1984

Авторы: Гончаров, Чумаченко

МПК: E04H 12/28

Метки: дымовая, труба

...существенного увеличения.высоты подъема факела уходящих газов. 25Цель изобретения - повышение надежности трубы.Поставленная цель достигается тем, что в дымовой трубе, включающей установленные с зазором несущий и газоотводящий стволы 30 и диффузор, выполненный в виде прилегающих одна к другой подвижной и неподвиж.ной оболочек с соосными отверстиями, отверстия оболочек диффузора расположены по .винтовым линиям и снабжены направляющими козырьками.На фиг. 1 изображена дымовая труба, продольный разрез; на фиг, 2 - то же, вид евер. ху; на фиг. 3 - разрез А.А на фиг,2. Дымовая труба включает несущий железобетонный ствол 1, внутри которого размещенгазоотводящий ствол 2; имеющий в верхнейчасти диффуэор, выполненный в виде двухприлегающих...

Номер патента: 1112182

Опубликовано: 07.09.1984

Автор: Чумаченко

МПК: F23J 11/00

Метки: дымовая, труба

...подъема газов.Цель изобретения - увеличение высоты подъема дымовых газов в условиях работы на естественной тяге,Поставленная цель достигается 40тем, что в дымовой трубе, содержащей ствол и насадок, выполненный ввиде конических диффузорных элементов, расположенных на определенномрасстоянии друг от друга вдоль оси 45гаэохода и открытых с торцов, диффузорные элементы установлены с возможностью углового перемещения относительно вертикальной оси благодаря соединению их гибкими связя Оми еНа фиг.показана предлагаемаядымовая труба, продольный .разрез;на фиг, 2 - сечение А-А на фиг.1.Дымовая труба содержит несущийствол 1, газоход 2 для подачи дымовых газов, сужающийся гибкий насадок 3, секции которого вставлены одна на другую с кольцевым зазором...

Номер патента: 1109702

Опубликовано: 23.08.1984

Авторы: Буртовой, Чумаченко, Шевченко

МПК: G01W 1/08

Метки: атмосферы, защитное, используемых, исследованиях, метеорологических, приборов, самолетных, чувствительных, элементов

...отсеивающую полость, рассекатель и рабочую камеру с хвостовиком, снабжено коленом сводоотбор ником, установленным между воздухозаборником и рассекателем, причем в колене после водоотборника расположена рабочая камера, а рассекатель установлен за отсеивающей полостью с возможностью перемещения вдоль собственной оси, параллельной оси воздухозаборника и смещенной относительно нее в сторону рабочей камеры. Новая совокупность признаков обеспечивает увеличение и регулирование скорости очищенного воздуха. Увеличение скорости достигается путем использования полного давления набегающего потока. Это давление обеспечивает повышенную скорость протекания очищенного воздуха через поворотное колено и рабочую камеру. Изменение площади...

Номер патента: 1105746

Опубликовано: 30.07.1984

Автор: Чумаченко

МПК: F28D 15/02

Метки: вращающаяся, тепловая, труба

...относится к теплотехни.ке и может быть использовано для охлаждения вращающихся деталей.Известна вращающаяся тепловаятруба, содержащая герметичный корпусс зонами испарения и конденсации,причем зона конденсации выполнена ввиде сплошного тела с несколькими,расположенными параллельно оси корпуса, тупиковыми углублениями цилиндрической формы, открытыми со сторонытранспортной зоны Я ,Недостаток известной тепловой трубы заключается в низкой термодинамической эффективности работы. Это 15объясняется тем, что поток пара, поступающий из зоныиспарения в зону.конденсации, фактически запирает вкольцевьх углублениях конденсат, недавая ему поступать в зону испарения. 20Известна также вращающаяся тепловая труба,.содержащая корпус с зонами испарения...

Номер патента: 1105344

Опубликовано: 30.07.1984

Авторы: Гончар, Луцышина, Парфентьев, Томашевский, Чумаченко

МПК: B60P 3/40

Метки: грузов, крупногабаритных, перевозки, средство, транспортное, тяжеловесных

...1 О. С клинь 50 направляющих смонтированы подъемные траверсы, и механизмы фиксации последних, каждый из которых выполнен в виде пары подвижных клиньев, нижний из которых установлен на раме, механизм фиксации размещен в поперечных плоскостях транспортного средства и снабжен жестко закрепленными на траверсах горизонтальными кронштейнами, к верхним поверхностям которых подвешены с возможностью перемещения в горизонтальной и в вертикальной плоскостях верхние клинья с возможностью взаимодействия с нижними поверхностями кронштейнов, при этом клинья, установленные на раме, подпружинены относительно последней.Г 1 ри этом клинья установлены на раме и на кронштейнах посредством катков,На фиг. 1 изображено транспортное средство; общий вид; на...

Номер патента: 1102681

Опубликовано: 15.07.1984

Авторы: Блохин, Бронфенбренер, Гуревич, Олеринский, Парий, Рябков, Седых, Тимченко, Чумаченко

МПК: B29H 1/06

Метки: машинах, переработки, полимерных, процессом, червячных

...температуры материала в машине, а выход - с входом регулятора давления, выход которого связан с входом преобразователя положения штока пневмопривода.Установка преобразователей момента сопротивления, частоты вращения, разности температур, положения штока пневмопривода, двух логических элементов и блока 40 селектирования, а также их определенноесоединение обеспечивает изменение величины сопротивления выгрузного устройства по параметрам, характеризующим протекание взаимосвязанных процессов разогрева и перемещения материала в машине.При соответствии этих процессов заданным условиям величина сопротивления выгрузного устройства изменяется по температуре материала в машине, при отклонении процесса перемещения материала от заператур...

Номер патента: 1101737

Опубликовано: 07.07.1984

Авторы: Адаменко, Картель, Николаев, Снежкова, Чумаченко, Щербицкий

МПК: G01N 33/48

Метки: гемосорбента, использованию, подготовки

...сорбента, фиксируются на гранулах верхнего слоя, причем темболее эффективно, чем менее однородной является поверхность гранул.Присутствие в системе такого мощногосуспензионного стабилизатора какгепарин в концентрации порядка 15 ЗО тыс.ед, на 1 л (количество физиологического раствора в системе принимаются равным 0,3 л) позволяетрассчитывать на отсутствие дополнительного смыва частиц из нижних слоев при смене промывной жидкостина кровь.Одновременно с этим происходити гепаринизация сарбента,Процесс отмывки гемосорбентатаким образом идет по рециркуляционной схеме без больших затрат стерильных и апирогенных растворов.П р и м е р 1. В колонку емкостью 400 мл, содержащую углеродныйгемосорбент СКНК, вводят 2 млраствора гепарина (10000), а...

Номер патента: 1100594

Опубликовано: 30.06.1984

Авторы: Голинец, Долженков, Прокопенко, Чумаченко

МПК: G01S 13/16

Метки: измеряемого, оценки, параметра, точной, формирования

...первый вход синхронизатора и входы установки в ноль второго, третьего, четвертого и пятого регистров объединены и являются входом пилот-сигнала, второй вход синхронизатора является входом синхроимпульсов, а третий вход синхронизатора и второй вход дешифратора объединены и являются. входами установки числа обрабатываемых отсчетов.На Фиг.1 представлена структурнаяэлектрическая схема предлагаемогоустройства; на Фиг. 2 - синхронизатор,пример выполнения,Устройство фиг.1) содержит синхронизатор 1, первый 2, второй Э,третий 4, четвертый 5, пятый 6, шестой 7 и седьмой 8 регистры, блок 9сравнения, первый 10, второй 11,третий 12 и четвертый 13 ключи, дешифратор 14, первый блок 15 памяти,первый умножитель 16, первый вычитатель 17, второй...

Номер патента: 1096369

Опубликовано: 07.06.1984

Авторы: Джуринский, Люторович, Метс, Скоромников, Чумаченко

МПК: E04H 5/12

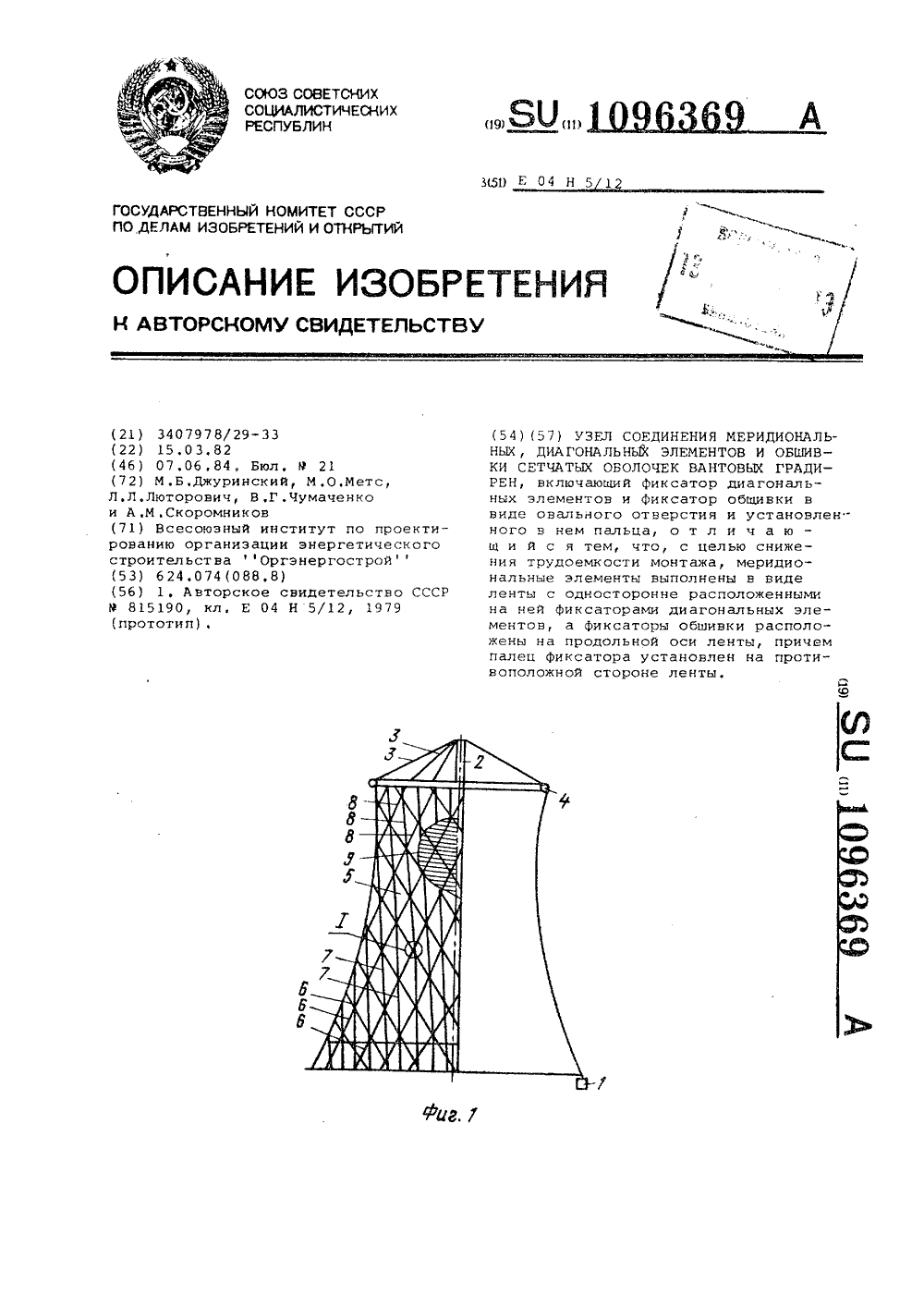

Метки: вантовых, градирен, диагональных, меридиональных, оболочек, обшивки, сетчатых, соединения, узел, элементов

...фИКСатОР ДИСг 031 СЛЬГЫХ .33 С Мттов и фик сатор обшивки в вил( ов а.тНОГО ОтВЕРСтИЯ И УСтаНОВгЕННОГ.О Внем пальца 1; гНедостатком данного устройств яязначительная тр)Гноекстьт ажа градирни, которая св яз ан аПОЛЬЗОВаНИЕМ В КаЧЕСтВЕ фИКСаТСтатросов фасонки, Установка этой фаСОНКИ ТРЕОУЕТ 1 ОЕДВаР;ЕЛЬН(гта т.;Е.:ки троса в построечныхслоьнях изакрепления в размеченых узлахСЕЧЕНИЯ трОСОВ фаСООК тг,С)стя)С(С т) бшивки осуществляется на сОнт)рс)в).:вной сетчатой осолочке и - ребует применения дополнительных под(рт и:яю,:;ихэлементов - кольцевых балок.Цель изобретения - сниж(эче ру)(аемкости монтажа,Поставленная цель дтостига с( те:тчто в узле соединения мет)идно.:ат.ьчыхдиагональных элементов и обшивки етчатых оболочек вантовых...

Номер патента: 1092359

Опубликовано: 15.05.1984

Автор: Чумаченко

МПК: F28D 15/02

Метки: вертикальная, тепловая, труба, центробежная

...цель достигается тем,что в вертикальной центробежнойтепловой трубе с зонами испарения,ртранспорта и конденсации, содержащейкорпус и соосно расположенную внутринего монотонно расширяющуюся в направлении зоны испарения вставку,установленную по всей высоте корпусас образованием центрального и периферийного каналов, соединяющихся посредством отверстий, выполненных уверхнего и нижнего оснований вставки соответственно в зонах испаренияи конденсации, периферийный каналв транспортной зоне разделен конусообразной поперечной перегородкой,имеющей со стороны зоны испарения лопасти, образующие с корпусом ивставкой спиральные каналы, при этомв той же зоне вставка выполнена сдвумя ярусами равномерно расположенных отверстий, имеющих отогнутые внутрь...

Номер патента: 1090985

Опубликовано: 07.05.1984

Автор: Чумаченко

МПК: F25B 15/06

Метки: гелиоабсорбционная, холодильная

...части оросителем слабого раство, ра, а в нижней - воздуховодогл, покры тым прозрачным экраном, соединенным с вытяжной башней, ресивер крепкого раствора, теплообменник-регенератор абсорбер, размещенный в одном корпусе с испарителем, и насос, дополнительно содержит вытеснитель, снабжен. ный продольными ребрами и размещенны в вытяжной башне под оросителем, и гидротурбину, расположенную в ресивере и кинематически связанную с вытяжной башней, выполненной из прозрачного материала.При этом вытеснитель выполнен из эластичного материала, преимущественно из полиэтилена.На фиг, 1 схематически представлена предлагаемая установка; на фиг.2 разрез А-А на фиг. 1.Установка содержит генератор, выполненный в виде вытяжной башни 1, снабженной в...

Номер патента: 306726

Опубликовано: 23.04.1984

Авторы: Белкин, Боченков, Вигдоров, Грановская, Гуторко, Еременко, Киссин, Колчев, Куракин, Марочко, Михопарова, Сакс, Федотова, Чумаченко

МПК: C07C 87/58

Метки: дифенил, фенилендиамина

...хлористого цинка (0,208 моль) и 25 мл толуола. Содержимое колбы в течение 15 мин нагреваоют до 120 С и прибавляют 80,0 мл технического анилина (0,86 моль). Затем температуру поднимают до 235 С и дают выдержку. После выделеония и отгонки 10 мл воды добавляют еще 39 мл анилина в .цо 5 мл каждый отогнанный далее 1 мл воды (всего 0,42 моль ацилнна), В конце процесса при теоретическом расходе ацилина на целевую реакцию в реакционной массе присутствуют анилин (0,18 моль) и хлористый цинк (0,208 моль) в отношении менее 2:1.Через 6 ч после начала выдержки реакцию заканчивают, реакционную смесь разбавляют 600 мл толуола и отфильтровывают комплексную соль ЕпС 12 2 С НИН 2 и хлористый цинк, которые промывают на фильтре горячим толуолом....

Номер патента: 1081388

Опубликовано: 23.03.1984

Автор: Чумаченко

МПК: F24F 5/00

Метки: тепловой, утилизации, энергии

...вы полнены полыми и их внутренние поверхности снабжены покрытием из мелкопористого материала, а полости заполнены теплоносителем, причем диаметрально расположенные полости попарно сообщены между собой.На фиг. показано устройство для утилизации тепловой энергии общий вид; на фиг.2 - сечение А-А на фиг,1; на Фиг.3 - узел 1 на фиг.1. 3 ОУстройство для утилизации тепловой энергии содержит корпус 1 с патрубками 2 и 3 для подвода и патрубками 4 и 5 для отвода газовых потоков и размещенную в корпусе роторную тея-з 5 лообменную насадку 6, разделенную радиальными перегородками 7 на секции, Радиальные перегородки 7 выполнены полыми и их внутренние поверхности снабжены покрытием 8 из мелко- пористого материала, а полости заполнены...

Номер патента: 1081328

Опубликовано: 23.03.1984

Авторы: Геппе, Добров, Карпушкин, Кожанкин, Чумаченко

МПК: E04H 12/24

Метки: линии, опоры, траверса, электропередачи

...ток, и она погибает. Тоже самое происходит, когда птица,находясь на горизонтальном элементетраверсы и чистя;люв, касаетсяпровода или вязки.Реже происходят поражения птиц откасания провода и лучей траверсыкрыльями при взлете и посадке.0Для исключения поражения птицтраверса покрывается изолирующимкожухом 3.Толщина кОжуха определяется изсоотношения 15н3=кЕРРгде 3. - номинальное напряжение 20линии, кВ,- пробивной градиент примеРняемого изолирующегоматериала, кВ/мм,- коэффициент, учитывающий .25несовершенство технологииизолирующего кожуха,Несущие элементы 1 и 2 могут бытьпокрыты кожухом 3 со всех сторон,при этом при посадке птицы на траверсу через тело птицы .проходит незначительный ток, который она практически не...

Номер патента: 1079976

Опубликовано: 15.03.1984

Автор: Чумаченко

МПК: F25B 43/02

Метки: воздухоотделитель

...смеси, а воздух образует около теплообменной поверхности диффузионный слой, препятствующий проникновению паров к конденсационной поверхности, Вследствие этого малоэффективным будет процесс отделения воздуха от паров агента и, следовательно, будет значительной потеря агента с выпускаемым воздухом. Недостатком этого аппарата является также некомпакт ность.Цель изобретения - интенсификация процесса воздухоотделения.Указанная цель достигается тем, что в воздухоотделителе содержащем корпус, в котором расположена труба с теплообменником внутри, соединенным с полостью корпуса посредством дроссельной трубки, дополнительно размещена свернутая в спираль вставка с пазами между витками, а теплообменник выполнен в виде змеевика пе ременного...

Номер патента: 1079209

Опубликовано: 15.03.1984

Авторы: Брутер, Варламов, Ермаков, Утков, Чумаченко

МПК: A01D 46/24, A01D 46/26

Метки: плодов, улавливатель

...улавпиватепя в транспортном положении. 25Цепь достигается тем, что упавпивающая поверхность выполнена из несколькихчастей, соединенных друг с другомпосредством параппепограммных механизмов, оси шарниров которых распопожены параллельно продольной оси упавпивателя и имеют звездочки, соединенныемежду собой цепной передачей, причемодна из звездочек имееТ механизм привода,С цепью обеспечения плотности консь 35рукции упавпиватепя в развернутом положении, одна из сторон каждой частиупавпивающей поверхности выпопнена-.в виде опоры дпя поспедующей эа ней час 4 дти улавливающей поверхности.На фиг. 1 схематично изображеноположение трех составных частей упавпивающей поверхности в собранном (сплошная пиния) и в развернутом...
