Ботвиник

Номер патента: 1285531

Опубликовано: 23.01.1987

Авторы: Ботвиник, Еремин

МПК: G11C 8/10

Метки: дешифратор, запоминающего, строк, устройства

...инвертор открыт, то второй закрыт, и наоборотСледовательно, наодних шинах 15 дешифрации будет низкий уровень напряжений, на других -высокий, Формирователь 4 обеспечивает на подключенных к нему эмиттерах транзисторов 5 некоторое постоянное напряжение П относительношины нулевого потенциала. При этомвозможны два режима работы; 1. "Строка выбрана". В этом режиме на всех эмиттерах транзистора 5 2высокий уровень напряжения (напряжение на них выше напряжения на выходе формирователя 4). При этом напряжение на базе транзистора 6 в ус" тановившемся режиме равно8 тб 9 Я эВт 5 . 59где Б- напряжение на выходеформирователя 4,11 эо 15 падение напряжения напереходе база - эмиттер транзистора 5;БЭ 9- падение напряжения надиоде 9.Напряжение на выходе...

Номер патента: 1281656

Опубликовано: 07.01.1987

Авторы: Ануфриев, Ботвиник, Дейнеко, Жуков, Персиянов, Рожновский

МПК: E02D 27/12, E04B 1/18, E04H 5/08 ...

Метки: возведения, здание, сооружение

...элементы 3,элементы ч покрытия и затяжку 5, которая обхватывает оголовки 6 свайколонн 1.Возведение здания, сооружениявыполняют следующим образомЗабивают сваи-колонны 1 с образо 25ванием над консолями 2 пазух 7, которые заполняют легкосжимаемым гидрофобным материалом. После забивкисвай-колонн 1 оголовки 6 их одновременно перемещаит в направлении к осисимметрии возводимого здания, сооружения на величину, равную половинеожидаемого распорного перемещения отэксплуатационной нагрузки и фиксируют их в этом положении инвентарным монтажным приспособлением (непоказано) . Затем монтируют затяжку 5,которая обхватывает оголовки 6 свайколонн 1 под углом, соответствующимуглу между смежными сторонами много- Оугольника. Затяжка 5 напрягается...

Номер патента: 1280450

Опубликовано: 30.12.1986

Авторы: Ботвиник, Попель, Сахаров, Черняк

МПК: G11C 7/00

Метки: считывания, усилитель

...уровня, превышающего уровень на информационныхвходах 23 и 24, транзистор 11 открывается, а транзисторы 9 и 10 закры. ваются и на выход 14 поступает высокий уровень, а на выход 15 - низкий независимо от состояния информа ционных входов 23 и 24. При поступлении на вход 19 запре та считывания низкого уровня транзистор 11 закрывается, и состояние выходов определяется транзисторами 9 и 1 О в зависимости от состояния информационных входов. При поступлении на 55 информационный вход 23 высокого уровня, а на информационный вход 24 низкого уровня открывается транзистор 9 и закрывается транзистор 10, на вы-,ход 14 поступает низкий уровень, ана выход 15 - высокий. При поступлении противоположной информациименяется состояние транзисторов 9и 10 и...

Номер патента: 1251318

Опубликовано: 15.08.1986

Авторы: Ботвиник, Еремин, Сахаров

МПК: H03K 19/086

Метки: эсл-элемент

...навыходе 3 равно напряжению источника питания, Диод 12 включен в обратном направлении.45Это приводит к увеличению быстродействия переключения плеча с низкого уровня на высокое, с большимлогическим перепадом, приближая кбыстродействию плеча с меньшим логическим перепадом за счет увеличениясноминала резистора 5.Увеличение быстродействия при переключении с высокого уровня на низкий плеча с большим логическим перепадом происходит за счет увеличения в этом случае тока, задаваемогоисточником тока,Получение разных логических перепадов на выходах с помощью повьппения Изобретение относится к импульсной технике и может быть использоВ этом случае источник тока в цепи эмиттеров транзисторов 1 и 2 образован по цепи Б, , дополнительный эмиттер...

Номер патента: 1247799

Опубликовано: 30.07.1986

Авторы: Ботвиник, Еремин

МПК: G01R 31/30

Метки: интегральных, микросхем, памяти

...имеющих расчетный уровень параметров, обеспечивающих работоспособность ЗУ в диапазоне температур, то в дефектных ячейках памяти происходит полное рассасывание накоп 101520 25 30 35 40 45 50 55 ленного заряда и, следовательно, при последующем считывании информация не соответствует ранее записанной.Время снятия питания, равное временирассасывания избыточного заряда, можнорассчитать по формуле1 с.п = ------ - К 1 Пфф;,Ь +62 луЯ 1 - аыа;)где й.п - время снятия литания;м,1"; - предельные частоты прямого иинверсного коэффициентов передачи;ау, а; - прямой и инверсный коэффициенты передачи тока в схеме с общей базой;ру, р; - прямой и инверсный коэффициенты передачи тока в схемес общим эмиттером,Например, исходя из требуемых параметров ячеек...

Номер патента: 1244716

Опубликовано: 15.07.1986

Авторы: Ботвиник, Попель, Сахаров, Черняк

МПК: G11C 7/08

Метки: сигналов, считывания, усилителя

...зеркала, а также для повышенияточности поддержания симметрии плечпутем переключения основной частибазового тока ведомого плеча в шинупитания минуя нагрузку плеча, работающего в режиме источника опорногонапряжения. Резистор 6 служит для задания ми"нимального рабочего тока ключевымтранзисторам 4 и 8, необходимого для поддержания стабильного значенля уровней логической 1 на выходах преобразователя во всем диапазоне рабочих температур,Использование в предлагаемом преобразователе сигналов в каче тве источника опорного напряжения пооче" редно, в з ависимос ти от входных воз",цействий:, первого или второго плечапреобразователя сигнала сокращает на1/3 рассеиваемую им мощность повышает точность и надежность преобразова"ния логических уровней в...

Номер патента: 1238152

Опубликовано: 15.06.1986

Авторы: Ботвиник, Попель, Сахаров

МПК: G11C 11/409, G11C 7/00

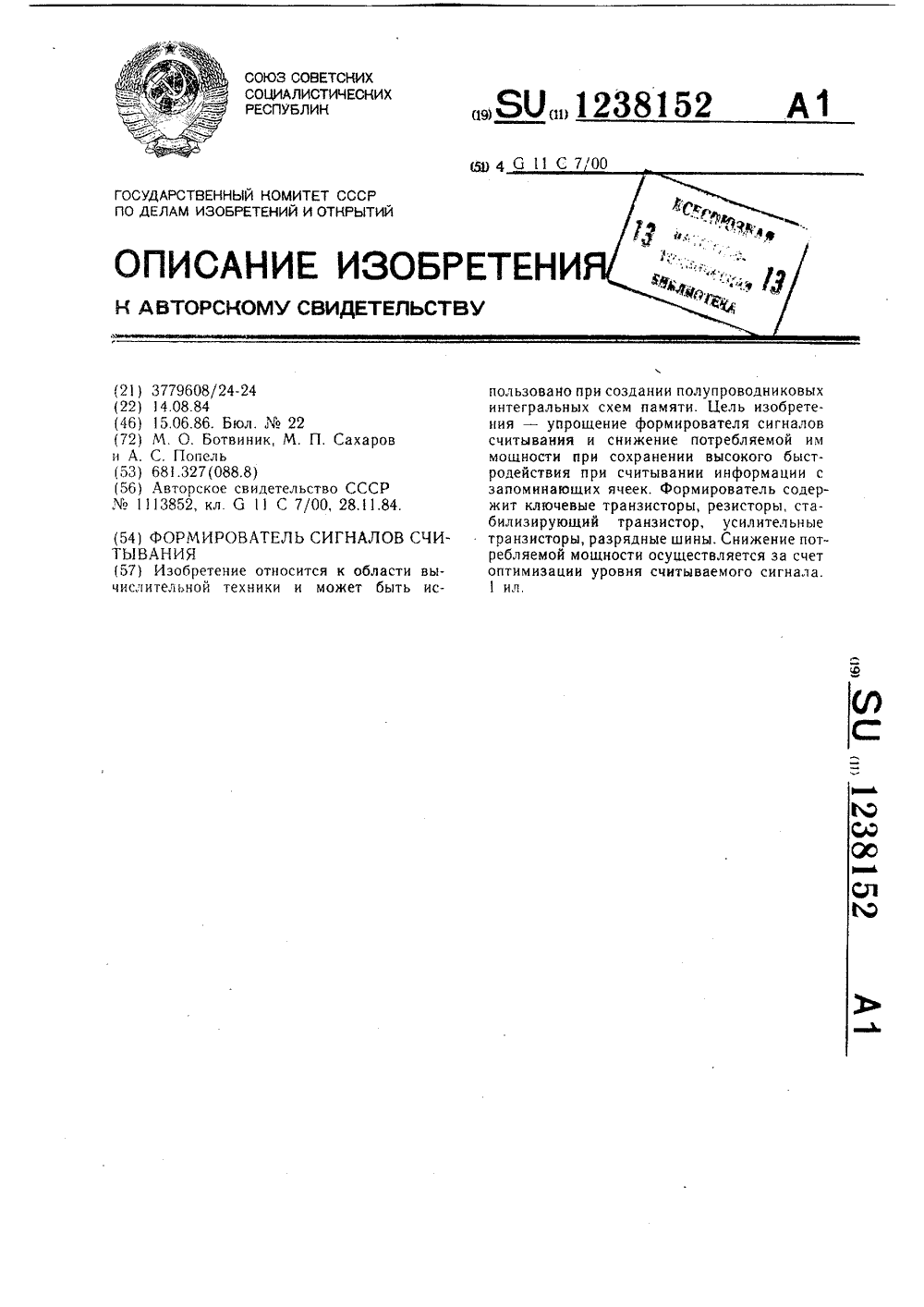

Метки: сигналов, считывания, формирователь

...И. цдцрчжецие коллектор - эмиттер насыщенного транзистора. Это происходит, так как контур база в эмитт транзистора 2, коллектор эмиттер транзистора 15 и контур база - эмиттер транзистора 16, резистор 7 включены параллельно, а падение цдцряжения ца переходах база в эмитт различных транзисторов в интегральной технологии выдерживается достаточно одинаковым.Таким образом, в точке соединения эмиттерон транзисторов5 и 6 сформирован потенциал, равный Е -- И - И., где Енапряжение шины питания 15; И, - напряжение на переходах база - -эмиттер транзисторов. Для обеспечения оптимального уровня Г - 1,75 И, на базах транзисторов 1 и 2 недостающее падение потенциала, равное 0,75 И-, формируется на резисторе 11 за счет протекания по нему гока источника...

Номер патента: 1231600

Опубликовано: 15.05.1986

Авторы: Ботвиник, Григорьев, Еремин, Сахаров

МПК: H03K 19/00, H03K 5/02

Метки: считывания, усилитель

...л о гич ес кои 1 т о т и ри ст о ры 6 и1 в ключактся и н а 00 2коллекторе транзистора 5 устанавлицается уровень напряжения, определяемый как3 .=(Е +к )+ Б -база -катодПр.к 5 1 3 8 Ртиристора 6,0Яэкгде- падение напряжения на переходе база эмиттер транзистора 5;О р - база-катод тиристора 6 - падение напряжения на переходе р-база -катод тиристора 6(равно примерноЙэг)Напряжение О- не зависит от напряжения питания. Это обеспечивает постоянство напряжения на переходах база - эмиттер транзисторов 1 и 2. Постоянство напряжения на выходе схемы 17 при токе нагрузки обеспечивает отрицательная обратная связь по току с р-базы тиристора 6 через диоды 3 и 4 на выход 17 схемы,. При этом выходной транзистор 2 усилителя открыт.Таким образом,...

Номер патента: 1205295

Опубликовано: 15.01.1986

Авторы: Ботвиник, Сахаров

МПК: H03K 19/086

Метки: интегральный, эсл-элемент

...ЭСЛ-элемента.Интегральный ЭСЛ-элементсодержит три транзистора 1, 2 и 3, пять диодов 4-8 и шесть резисторов 9-14, коллекторы первого и второго транзисторов 1 и 2 соединены соответственно с первым и вторым выходами 15 и 6 устройства и соответственно через первый и второй резисторы 9 и 10 подключены к шине питания, а эмиттеры соединены с коллектором третьего транзистора 3, эмиттер которого через третий резистор 11 подключены к общей шине, база первого транзистора 1 через четвертый резистор 12, соединена с шиной питания и подключена к аноду первого диода 4, катод которого подключен к входу 17 устройства, база первого транзистора 1 соединена с анодом второго диода 5, катод которого подключен к базе второго транзистора 2 и через...

Номер патента: 1203226

Опубликовано: 07.01.1986

Авторы: Арбузов, Ботвиник, Ковальчук, Кропп, Персиянов, Хорошухин

МПК: E04H 17/00

Метки: легкое, ограждение, стеновое

...заполнением 2 между ними,гибкие связи 3, смежные ветви которыхобъединены между собой стяжками 4. 20Предварительно натянутые гибкие связи 3 расположены рядами в параллельных плоскостях и прикреплены к несущим стойкам 1, Атмосфероэащитноезаполнение 2 установлено между рядами гибких связей 3. При этом смежные гибкие связи 3 каждого ряда иатмосфероэащитное заполн.,ние 2 объединены стяжками 4.Ветви гибких связей 3 могут быть 30выполнены из стальной проволоки(лент), синтетических нитей соответствующей прочности на растяжение,Канатов и т.п. гибких элементов.Крепление гибких .связей 3 к несущимстойкам 1 каркаса постройки осуществляется различными способами,зависящими от материала стоек(дерево, сталь, кирпич, железобетон),Ветви...

Номер патента: 1180981

Опубликовано: 23.09.1985

Авторы: Ботвиник, Еремин, Кузовлев

МПК: G11C 11/40

Метки: памяти, элемент

...электрическая схема элемента памяти,Элемент памяти содержит тиристор 1, 1 О транзистор 2 записи, шиву 3 записи, шину 4 выборки, ключевой транзистор 5, адресную шину б, шину 7 записи-считывания и диод 8.Элемент памяти работает следуюцшм образом, 15В режиме хранения информации устойчивость выключенного состояния обеспечивается ключевым транзистором 5, который в этом случае выключен, и поэтому анод тиристора 1 не подключен к адресной шине 20 б, В этих условиях включение тиристора 1 невозможно, Устойчивость включенного состояния обеспечивается протеканием через тиристор 1 тока большего или равного току удержания. Ток включенного состояния про текает по цепи; адресная шина б, эмиттерколлектор ключевого транзисторе 5, анод-катод тиристора 1,...

Номер патента: 1180980

Опубликовано: 23.09.1985

Авторы: Ботвиник, Еремин, Кузовлев

МПК: G11C 11/40

Метки: памяти, элемент

...представлена электрическаясхема элемента памяти,Элемент памяти содержит тиристор 1,, транзистор 2 записи, шину 3 записи, шину4 выборки, второй ключевой транзистор 5, 10адресную шину 6, шину 7 записи-считываЭлемент памяти работает следующим обраэом.В режиме хранения информации устойчивость выключенного состояния обеспечиваетсявторым ключевым транзистором 5, которыйв этом случае выключен, и поэтому анод тиристора 1 не подключен к адресной шине 6.В этих условиях включение тиристора 1 20невозможно, Устойчивость включенного состояния обеспечивается протеканием через тиристор 1 тока, большего или равного токуудержания. Ток включенного состояния протекает по цепи: адресная шина 6, эмиттер. 25коллектор второго ключевого транзистора...

Номер патента: 1171849

Опубликовано: 07.08.1985

Авторы: Ботвиник, Еремин, Сахаров

МПК: G11C 8/00

Метки: запоминающее

...шиной 3, а вторые - с шиной нулевого потенциала. Формирователь строки содержит п-р-и-транзистор 6, коллектор которого соединен с шиной питания, эмиттер - со словарной шиной 2, а база является адресным входом устройства, и резистор 7, один вывод которого соединен с базой, а другой - с коллектором п-р-и-транзистора 6. Устройство содержит блок шунтирования, который состоит из двух и-р-и-транзисторов 8 и 9, причем коллектор первого и-р-и-транзистора 8 подключен к шине питания, а эмиттер - к опорной шине 3 и эмиттерам второго и-р-п-транзистора 9, база транзистора 8 и коллектор и база транзистора 9 блока шунтирования подключены к дополнительному эмиттеру п-р-и-транзистора 6 формирователя строки. Запоминающее устройство работает следующим...

Номер патента: 1171848

Опубликовано: 07.08.1985

Авторы: Ботвиник, Еремин, Черняк

МПК: G11C 8/00

Метки: запоминающее

...к базе и коллекторувторого и-р-и-транзистора 7, эмиттер и коллектор первого п-р-п-транзистора 6 подключены соответственно к базе р-п-р-транзистора 8 и к шине питающего напряжения, дополнительный эмиттер второго р-и-р-транзистора 7 подключен к опорной шине 3,Запоминающее устройство работает следующим образом. 30 При повышении напряжения на словарной шине 2 выше уровня невыбранной строки через открытое плечо элемента 1 памяти протекает ток заряда емкости опорной шины 3, что приводит к росту напряжения на ней и быстрому включению р-и-ртранзистора 8 и и-р-п-транзистора 7 за счет наличия цепи положительной обратной связи (база транзистора 8 соединена с коллектором транзистора 7, а коллектор тран зистора 7 соединен с базой...

Номер патента: 1165813

Опубликовано: 07.07.1985

Авторы: Ботвиник, Гузман

МПК: B60H 1/00, F02N 17/02

Метки: внутреннего, двигателя, облегчения, пуска, сгорания

...чегосжатый воздух, находящийся в ресивере 9 под давлением Р 1 благодаряналичию клапана 8 и крана 10, поступает через клапаны 11, открывающийся под давлением Р и вышеи закрывающийся при давлении Рменьшем Р , в вихревую трубу 7.Горячий воздух из нее через воэдуховод 13, распределительное устройство 14, воздуховод 16 поступает вдвигатель , например, после необходимой очистки во впускной воздуховод для подогрева воздуха, поступающего в цилиндры двигателя. Холодный воздух через воэдуховод 12,распределительное устройство 14и воздуховод 15 выпускают в атмосФеру,После пуска двигателя распределительным устройством 14 воздуховод 13отсоединяют от воздуховода 16 и соединяют с воздуховодом 17, после чего горячий воздух поступает в кабину для...

Номер патента: 1161684

Опубликовано: 15.06.1985

Авторы: Ботвиник, Иванов, Лебединский, Першин, Соловьев, Спиров, Чатченко, Чекалев

МПК: E04H 5/00

Метки: здание

...слоя 10 монтируют наружные листовые обшивки 8, которые могут бытьвыполнены как иэ гладкого, так и иэпрофилированного листа,Возможен блочный вариант предлагаемой конструкции здания, При этомварианте собирается иэ готовых секций,например в виде пространственных полурам, включающих сабствекньв каркасиэ спаренных рам, соединенных прогонами 6, продольными свяэями и листовыми обшивками 8, 9 в блок полнойзаводской готовности. В этом случаесборка каркаса блока, обшивка еголистами 8, 9 и нанесение теплоизоляции 10 описанным методом напыленияили же методом заливки производитсяна заводе.Выполнение внутренних поясов 3несущих элементов поперечного каркаса в виде комбинированных профилейв ограждающих конструкциях эданияполностью исключает...

Номер патента: 1134966

Опубликовано: 15.01.1985

Авторы: Ботвиник, Сахаров, Черняк

МПК: G11C 11/407, G11C 11/4091, G11C 11/4193 ...

Метки: сигнала, считывания, уровня, усилителя

...Ьб 1 О 35 3 113Преобразователь содержит входной транзистор 1, включенный по схеме эмиттерного повторителя, база которого является входом преобразователя, Коллектор транзистора 1 соединен с шиной питания, а эмиттер подключен к одному выводу первого резистора 2, второй вывод которого соединен с коллектором усилительного транзистора 3 и выходом преобразователя. База транзистора 3 соединена с базой первого ключевого транзистора 4, эмиттером второго клю чевого транзистора 5 и через второй резистор б - с шиной нулевого потен циала и эмиттером транзистора 4. Коллектор транзистора 5 подключен к шине питания, база - к коллектору транзистора 4 и через третий резистор 7 - к эмиттеру третьего ключевого транзистора 8, база которого через...

Номер патента: 1132364

Опубликовано: 30.12.1984

Авторы: Ботвиник, Еремин, Федонин, Черняк

МПК: H03K 19/00

Метки: считывания, усилитель

...третьего транзистора, управляющий электрод тиристора соединен через цепь из пос. ледовательно включенных диодов с выходной шиной, катод тиристора соединен с общей шиной через второй резистивный делитель, средняя точка которого подключена к базе шестого транзистора, эмиттер которого соеди нен с общей шиной, а коллектор - с управляющим электродом тиристора и базой седьмого транзистора,эмиттер которого соединен через генератор тока с общей шиной и подключен к базе восьмого транзистора,эмиттер которого подключен к базе четвертого транзистора, коллекторы седьмого и восьмого транзисторов подключены к шине питания, базы первого и второго транзисторов подключены к входньщ шинам.На чертеже изображен усилитель считывания.Усилитель содержит...

Номер патента: 1114757

Опубликовано: 23.09.1984

Авторы: Ботвиник, Иванов, Калинин, Лебединский, Орлов, Першин, Соловьев, Спиров, Чекалев

МПК: E04B 2/76

Метки: возведения, здания, конструкций, легких, ограждения

...- сокращение про 50 должительности и трудоемкости возведения и улучшение эксплуатационных свойств ограждения здания.Укаэанная цель достигается тем, что согласно способу возведения ог раждения здания из легких конструкций, включающему крепление на карка" се здания с конструкциями заполнения проемов пароизоляционного слоя и последующее возведение на нем тепло- и гидроизоляционных слоев, пароизоляционный слой крепят к каркасу через погонажные переходные элементы, а теплоизоляционный слой выполняют напылением вспенивающегося материала по предварительно огрунтованной поверхности пароизоляционного слоя и погонажных элементов, причем гидро- изоляционный слей выполняют напылением на отвержденный теплоизоляцион-. ный слой.На фиг.1...

Номер патента: 1113852

Опубликовано: 15.09.1984

Авторы: Ботвиник, Еремин, Сахаров, Черняк

МПК: G11C 7/04

Метки: записи, сигналов, считывания, формирователь

...который сильно меняется вдиапазоне рабочих температур, отразброса коэффициента усиления транзистора. Цель изобретения - повышение быстродействия формирователя при считывании.Поставленная цель достигается тем, что в формиоователь сигналов записи и считывания, содержащий переключающие транзисторы с первого по двенадцатый, первый управляющий транзистор, источники тока, резисторы и усилительные транзисторы с первого по пятый, эмиттеры которых соединены с первыми выводами резисторов с первого по пятый, а базы - с первым выводом шестого резистора и змиттером первого переключающего транзистора, коллектор которого соединен с первыми выводами резисторов с седьмого по девятый, коллекторами седьмого, восьмого, девятого и одиннадцатого...

Номер патента: 1096328

Опубликовано: 07.06.1984

Авторы: Ботвиник, Грошев, Знобина, Крыльцов, Лемасов, Самочернов, Сидоренко, Тимохин, Удалов, Штейнберг

МПК: E01D 21/06

Метки: монтажа, монтажное, мостов, оборудование, пролетных, строений

...часть монтируемогопролетного строения и закрепляют на переднем его конце хвостовую часть несущей балки с помощью передней грузовой тележки, причем установку несущей балки в пролет осуществляют путем перемещения монтируемого пролетного строения на ходовых тележках в направлении перекрываемого пролета моста с последующим закреплением заднего портала на несущей балке, а перемещение пролетного строения в пролет первоначально с помощью передней грузовой и ходовых тележек осуществляют после опирания несущей балки задним порталом на предыдущую опорумоста.Указанная цель достигается тем, что в монтажном оборудовании, включающем несущую балку с передней и1096 40 3 .задней грузовыми тележками, ходовые тележки для перемещения пролетного строения,...

Номер патента: 1093480

Опубликовано: 23.05.1984

Авторы: Ботвиник, Буянов

МПК: B23Q 17/00

Метки: поворотно-делительное

...две полумуфты закреплены на корпусе, а третья зафиксирована от проворота относительно оси планшайбы, подпружинена со стороны последней и выполнена с двумя торцовыми кольцевыми зубчатыми гребенками, идентичными гребенкам первых двух полумуфт, причем на третьей полумуфте зубья одной гребенки смещены на часть шага и наклонены в противоположную сторону относительно зубьев другой гребенки.На фиг. 1 изображено устройство, общий вид; на фиг, 2 - торцовые зубчатые гребенки трех полумуфт (в развертке).На корпусе 1 установлена планшайба 2 с жестко закрепленной осью 3, смонтированной в опорах 4 и 5 корпуса 1. Нижний конец оси 3 соединен со штоком поршня силового цилиндра 6. Устройство снабжено фиксатором, выполненным в виде закрепленного на...

Номер патента: 1085679

Опубликовано: 15.04.1984

Авторы: Ботвиник, Грачев, Коган, Лоев, Новицкий, Озеранский, Сахаров

МПК: B23B 11/00

Метки: станок, токарный

...крестовый суппорт, состоящийиз нижних 4 и верхних 5 салазок, накоторых смонтирована револьвернаяголовка, в планшайбе 6 которой выпол невы расположенные по окружности отверстия - гнезда 7 под инструмент.Оси 8 гнезд 7 параллельны оси 9 поворота револьверной голонки и оси 10 шпинделя. В гнездах 7 установлены державки невращающихся 11 и вращающихся 12 инструментов. В корпусе 13 на планшайбе 6 закреплено устройство со щупом 14 для измерения обработанной поверхности и выдачи сигналов на автоматическую коррекцию на положение инструмента, а на корпусе 15 револьверной головки закреплен приемник 16 сигналов от щупа 14 и привод 17 вращения инструментов. Расстояние Ь от оси 9 до оси щупа 14 больше радиуса К окружности, на которой расположены гнезда...

Номер патента: 1062177

Опубликовано: 23.12.1983

Авторы: Ботвиник, Зурнаджиев, Олешкевич, Самсонов, Тимохин, Удалов

МПК: B66C 23/18

Метки: железнодорожных, кран, монтажа, мостов, пролетных, строений, шлюзовой

...на платформы 1.,и 2. Это сделано с целью вписыва"40 ния балки без ее разборки в железно "дорожный габарит при перемещении кра"на по кривым участкам железнодорокного пути, а также для большейравномерности распределения давле 45 ний на оси противовесной и опорнойплатформ крана.По прибытии на базу строительствадля проведения крана в рабочее положение требуется только отгон платфор 50 мы 23 прикрытия со стороны рабочейконсоли крана. После этого кран локомотивом подается на строительную.площадку,Установка крана в рабочее положение на строящемся объекте выполняется следующим образом.Кранподводится локомотивом к,60 из.транспортного (Фиг.5) и, благодаря тому, что этот портал вынесенвперед по ходу подачи крана за пределы опорной платформы,...

Номер патента: 1059201

Опубликовано: 07.12.1983

Авторы: Бобровский, Ботвиник, Воробьев, Лемасов, Меркин, Соболев, Удалов, Штейнберг

МПК: E21D 13/04

Метки: крепи, монтажа, сборной, секций, тоннеле

...и делает его применение малоэффективным,Цель изобретения - повышение эффективности использования устройства при уста ковке секций крепи.Эта цель достигается тем, что устройство для монтажа секций сборной крепи в тоннеле, включающее передвижной портал и установленную на нем тележку продольного перемещения с платформой поворота и механизм поперечного перемещения с манипуляторами, снабжено опорным каркасом, который неподвижно закреплен на портале над механизмом продольного перемещения, при этом опорный каркас выполнен с продольными окнами, выполненными с возможностью размещения в них манипуляторов механизма продольного перемещения. 5 10 15 20 25 30 35 На фиг. 1 изображена конструктивная схема устройства; на фиг. 2 - разрез А - А на фиг....

Номер патента: 983026

Опубликовано: 23.12.1982

Авторы: Ботвиник, Дудченко, Дулеев, Иванова, Куценко, Савосин, Тимохин, Удалов

МПК: B66C 23/18

Метки: кран, шлюзовой

...уравновешиваюшего массу бопее длинного переднего конца главной балки с оборудованием при надвижкекрана в очередной пропет, используетсямасса портала 3, который имеет съемныесвязи 16 (в виде болтов), соединяюшиеего с рамой платформы 5, На платформе5 имеются устройства 17 поперечногоперемешения опорного портала по этой платформе в виде роликовых устройствили направляющих полос для скольженияс захватами, воспринимающими отрицательную реакцию, и приводом, например,26 4от гидроцилиндра 18, Возможна работа крана с использованием сменной поддерживающей опоры 19 (фиг. 6), которая может применяться в случае ограниченной высоты на месте работ.Шлюзовой кран устанавливает пропетные строения моста на прямых участках пути, выполняя все операции...

Номер патента: 962492

Опубликовано: 30.09.1982

Авторы: Ботвиник, Москвин, Прыгунов, Сытник

МПК: E04B 1/345

Метки: мягкого, ограждения

...верха пролетной конструкции), наружное полотнище 2, 35 внутреннее полотнище 3, коньковый прогон 4, цокольный прогон 5, краевой элемент полотнища (трос) б, теплоизоляционная прокладка 7.40Изготовление мягкого огражденияначинается с раскроя полотнища изплоской заготовки по Форме развертки поверхности, ограниченной опорным контуром (возможные Формы такойповерхности даны на фиг. 7) . Далеек краям полотнищ, опирающимся напролетные конструкции, прикрепляется краевой элемент (фиг. 8 и 9).Пакет из наружного и внутреннегополотнищ частично закрепляется наопорном контуре, т.етолько по коньковому прогону 4 и по смежным пролетным конструкциям 1 каркаса (фиг.1),при этом полотнища принимают поверхность, близкую к цилиндрической 55(фиг. 2 и...

Номер патента: 958608

Опубликовано: 15.09.1982

Авторы: Ботвиник, Гузевич, Никулин, Рудомино-Дусятский, Цейтлин

МПК: E04B 7/10

Метки: волнистый, сборный, свод

...снабжены выступами, расположенными в торце панели со стороны конька на линии, объединяющей центры тяжести поперечного сечения смежных панелей.На фиг. 1 показан сборный волнистый свод, общий вид; на фиг. 2 - вертикальный разрез в коньке свода; на фиг. 3 - линия, соединяющая центры тяжести поперечных сечений панелей; на фиг. 4 - фрагмент плана покрытия в коньке.Сборный волнистый свод состоит из панелей-оболочек 1 с выступами 2, расположенными на горизонтальной оси 3, проходящей через центры тяжести поперечных сечений панелей-оболочек и соединенными между собой шарнирами 4, при этом между торцами панелей-оболочек в коньке образуется узкйй проем 5, ширина которого определяется высотой выступов.Такое конструктивное выполнение волнистого...

Номер патента: 945322

Опубликовано: 23.07.1982

Авторы: Ботвиник, Гирко, Линецкий

МПК: E04C 2/38

Метки: ограждающая, панель

...элементов, каждый из которых своими краями примыкает к вертикальным и горизонтальным ребрам с большей высотой поперечного сечения, а плоскостью оперт на горизонтальные Ззебра с меньшей высотой.Причем вертикальные и.часть горизонтальных ребер выполнены с четвертями,Кроме того, части горизонтальныхребер выполнены отверстия для стокаконденсата,На фиг. 1 изображен вид панели;на фиг. 2 - сечение А-А на фиг 1," нафиг. 3 - сечение Б-Б на фиг. 1; нафиг. 4 - разрез В-В на фиг. 1 у на, фиг. 5 " разрез Г-Г на фиг, 1. 10Ограждающая панель включает несущую часть в виде плиты 1 с вертикалн ыми 2 и горизонтальными 3 ребрами,альутеплитель 4, листовую обшивку 5.Веертикальные 2 и часть горизонтальных 3 ребер плиты 1 выполнены с высотой поперечного...

Номер патента: 912868

Опубликовано: 15.03.1982

Авторы: Ботвиник, Королев, Степанов

МПК: E04B 1/60

Метки: крепления, листов, профилированных

...отгиба 4 выполнена пятка 7.Верхняя часть 2 выполнена с резьбовой нарезкой 8 наверху, а внизу загнута в виде крюка. В собранном виде на элемент 2 надета цайба 9 и навинчена гайка 10.Монтаж покрытия осуществляют в следующей последовательности.Отгиб 3 элемента 1 пропускают через отверстие в гребне волнистого листа 11 и располагают в вертикальной плоскости. Лист 11 устанавливают в проектное положение, двигая его вдоль направления волн до соприкосновения элемента 1 с полкой 12 прогона, затем элемент 1 поворачивают за петлю 4 до тех пор пока выпуклость 6 не встанет поперек гребня листа 11. После этого устанавливают деревянные прокладки 13 и укладывают слой теплоизоляционного материала. На прокладки 13 в проектное положение станавливают...
