Березко

Номер патента: 1776016

Опубликовано: 10.11.1995

Авторы: Березко, Коренев, Носов

МПК: B64G 1/50, F28D 15/00

Метки: аппарата, коаксиальная, космического, летательного, системы, тепловая, терморегулирования, труба

1. Коаксиальная тепловая труба для системы терморегулирования космического летательного аппарата, содержащая два цилиндра, расположенные соосно с образованием кольцевого зазора, в котором размещена капиллярная структура, пропитанная теплоносителем, с капиллярными каналами, ориентированными в радиальном направлении, отличающаяся тем, что, с целью повышения надежности и эффективности работы системы терморегулирования, капиллярная структура выполнена из ворсового материала, у которого ворсинки из волокнистых жестких жгутов или нитей ориентированы по нормали и под углом к поверхностям кольцевого зазора и контактируют с ними.2. Способ изготовления коаксиальной тепловой трубы для системы терморегулирования космического летательного...

Номер патента: 1835241

Опубликовано: 23.08.1993

Авторы: Березко, Сергеев, Хлебников

МПК: A01J 25/00, A23C 19/076

Метки: производства, творога

...: под загрузочным бункером выполнены перфорированными. Разность температур увеличивается сростом массы выпэренной влаги. при посто. нных исходных параметрах охлаждаемого продукта: массы. теплоемкости, теплотыпарообразования, При этом начальная,влажность творога, поступающего на охлаждение, должна быть нэ 2-3 большетребуемой конечной, При меньшей вели чине влажности выраженного эффекта ненаблюдается. При влажности выше указанкого предела свободнэя поверхностная влага в твороге не удерживэется белковымскелетом творога и в процессе обезвоживания, при движении продукта по виткам перфорированного шнека, будет простостекать, не оказывая какого-либо влиянияна процесс охлаждения.Конструкция охладителя обеспечиваетэффективное обезвоживание...

Номер патента: 1829892

Опубликовано: 23.07.1993

Авторы: Березко, Васюченок, Перебитюк, Пигулевский, Пучко

МПК: A01G 31/00

Метки: выращивания, растений, субстрата

...рекомендациями по проведению опытов с овощными культурами в сооружениях защищенного грунта" - М 197 б. Повторность четырехкратная. Выращивали рассаду огурца гибрид Р Родничок, Через месяц после посева семян проводили биометрические измерения рассады,Для оценки однородности распределения клеток бактерий в массе субстрата в вариантах 1 и 3 перед посевом семчн отбирали по 30 проб субстрата, в которых определяли титр бактерий по общепринятой методике.Однородность распределения бактерий в субстрате рассчитывали по формуле;100Сгде С; - титр бактерий в отдельной пробе;С - средний титр бактерий в субстрате; у - козффициент неоднородности, В субстрате перед окончанием выращивания рассады в зоне корневой системы определяли титр...

Номер патента: 1805006

Опубликовано: 30.03.1993

Авторы: Березко, Рожанский

МПК: B23Q 16/02

Метки: делительный, поворотный, стол

...расположенными на соответствующих концент -ричных окружностях, причем рейка 15 связана с приводом, выполненным в виде силового цилиндра 21.Поворотный делительный стол работает следующим образом.На планшайбе 4 монтируется многоместное приспособление для установки и крепления обрабатываемой детали (не показано). После обработки детали на рабочей позиции выдвижнойупор 8 перемещается вниз, освобождая неподвижный упор 7; а связанный с упором 8 через зубчатое колесо 11 упор 9 выдвигается вверх посредствам силового цилиндра 10. Включается силовой цилиндр 21, который перемещает вперед рейку 15, а рейка 14, связанная с рейкой 15 зубчатым колесом 16, возвращается в исходное положение, касаясь своим рычагом 18 в находящийся на ее пути один из...

Номер патента: 1784691

Опубликовано: 30.12.1992

Авторы: Березко, Болотин, Грищенков, Неделько, Семенов, Цыплаков

МПК: D04H 11/04

Метки: ворсового, изделия, нетканого

...вдоль ленты вблизи кромки, с которой контактирует наматываемая ветвь транспортера 10, При этом спирали соединяют с основой дополнительно посредством неИзобретение позволяет расширить ассортимент нетканых варсавых изделий, так как получаемая структура ворса позволяет управлять" в процессе изготовления рисункам и высотой ворса, лучше воспринимает износ и обеспечивает работоспособность изделия при повышенных температурах. изделия, включающем намотку ворсообразующей нити на непрерывно.перемещаощийся транспортер из нити с двумяпараллельными несущими ветвями с образованием спиралей и намотку полученнойспиральной ворсовой ленты на основу с соединением витков ворсообразующей нити сосновой; намотку ворсовой ленты на основупроизводят,...

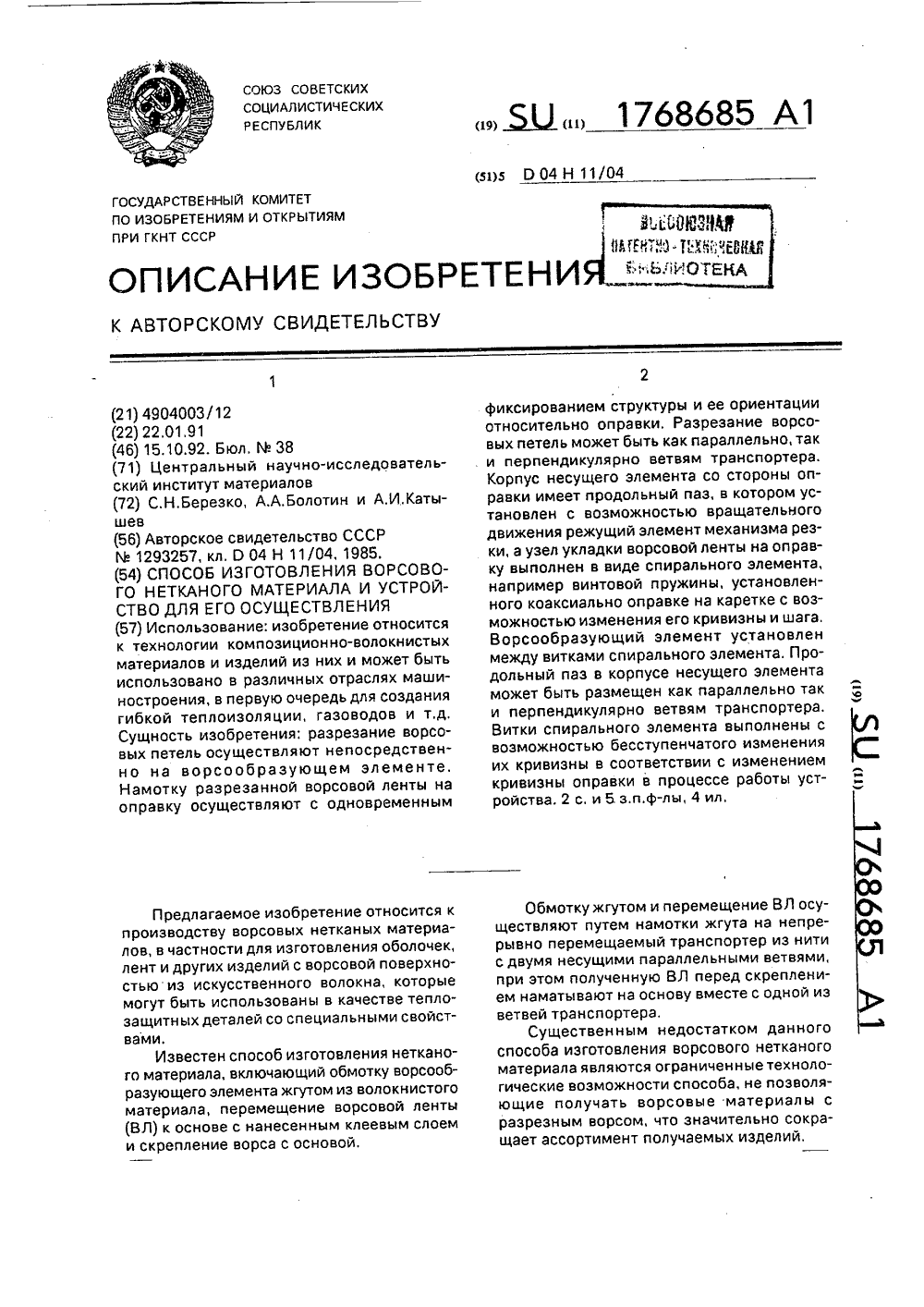

Номер патента: 1768685

Опубликовано: 15.10.1992

Авторы: Березко, Болотин, Катышев

МПК: D04H 11/04

Метки: ворсового, нетканого

...электродвигатель и коробку скоростей для регулирования скорости вращения оправки 1, а также регулируемый привод продольного перемещения каретки 6 (на чертеже не показаны). На каретке 6 при помощи подшипникового узла 8 установлен обмотчик 9, связанный посредством, например, клиноременной передачи 10 с регулируемым электродвигателем 11.На каретке 6 закреплены кронштейн ",2, который служит для размещения барабана 13 с транспортирующей нитью 14, и ворсообразующий элемент 15. Ворсообразующий элемент 15 (см. фиг.З, 4) состоит из корпуса 16, несущих элементов 17, 18, установленных параллельно в пазе корпуса 16, и системы роликов 19, организующих нитепроводный тракт первой 20 и второй 21 несущих ветвей транспортера 14 (см, фиг,1),Наиболее...

Номер патента: 1734638

Опубликовано: 23.05.1992

Авторы: Березко, Зарицкая, Миронов

МПК: A23C 15/02

Метки: масла, производства, сливочного

...и в известном не случаен, т,к, он обусловлен необходимостью вовлечения в процессе кристаллизации всех групп триглицеридов оболочки ЖШ - высокоплавких, среднеплавких и низкоплавких. Для первой группы наиболее оптимальной является температура 17-18 С, для второй - 8-10 С, а для третьей - 3 - 5 С, но отличие от известного в том, что эффект ускорения созревания сливок достигается не за счет интенсивного механического воздействия, а за счет кратковременной обработки потока сливок в переменном ЭМП,Механизм воздействия ЭМП на поток сливок заключается в следующем. При пересечении потоком сливок силовых линий переменного ЭМП в результате электромагнитной индукции в сливках индуцируется собственное ЭМП, взаимодействующее с внешним ЭМП,...

Номер патента: 1691328

Опубликовано: 15.11.1991

Авторы: Белоус, Березко, Костюткин, Левицкий, Синевич, Тутина

МПК: C03B 5/04

Метки: ванная, печь, стекловаренная

...механического загрузчика 0 ф (не показан) через отверстие в торцовой стене пламенного пространства в варочный бассейн 1 загружается смесь шихты и стек- а лобоя, провар которых осуществляется за счет энергии сжигания топлива в горелках 9. Проваренная стекломасса через отвер:тия в разделительной стенке 4 перетекает и ос-. ветлительный бассейн 2, на встрече с донным порогом . 6 поднимается в поверхностные слои. Продвигаясь тонким слоем по донному порогу. стекломасса ос1691328 ветляется под действием излучения факелов горелок 10 и излучения свода и стен. Доосветление расплава происходит в пред- проточной зоне 11, из которой часть расплава отбирается на выработку, а часть совершает циклическое вращение. Благодаря совокупному действию...

Номер патента: 1680032

Опубликовано: 30.09.1991

Авторы: Березко, Зарицкая, Сергеев, Хлебников

МПК: A23C 9/12

Метки: производства, сметаны

...выше 80 кА/м не дает существеиного эффекта, но энергоемкость процесса значительно увеличивается, также возрастает и нагрев обмоток индуктора, уменьшение напряженности ниже 60 кА/м удлиняет время созревания сливок, Поэтому выбранный диапазон является наиболее эффективным и оптимальным.Для ускорения процесса созревания сметаны поток сметаны необходимо обрабатывать электромагнитным полем напряженностью 40-.50 кА/м, т,е. значительно меньшей, чем при обработке потока сливок. Это объясняется увеличением кислотности среды, что уже ведет к росту дестабилизации оболочек жировых шариков и повышению электропотенциала среды, следовательно, и эффект воздействия электромагнитного поля может быть достигнут при меньших значениях его...

Номер патента: 1659779

Опубликовано: 30.06.1991

Авторы: Арет, Березко, Пирогов, Хлебников, Шарыгин

МПК: G01N 11/12

Метки: изучения, пищевых, продуктов, реологических, свойств

...направляющими для перемещения платформы 8 опорами всего устройства. К стакану 2 в нижней его частикрепится патрубок 14 для отвода отжатой в процессе прессования влаги.Устройство работает следующим образом,В цилиндрическую перфорированную рабочую камеру 1 закладывают исследуемый материал, нагружая поршень б грузами 7 прессуют его до тех пор. пока не прекращается перемещение поршня 6, Отжатая при этом жидкость стекает в донную часть стакана 2 и оттуда отводится через патрубок 14. По окончании прессования включается привод 12, вращающий ходовой винт 10, который перемещает гайку 9 вместе с платформой 8 и закрепленным на ней стаканом 2 вдоль направляющих стоек 13, Продукт, расположенный в кольцевой проточке сдвигового.элемента 3, во...

Номер патента: 1651807

Опубликовано: 30.05.1991

Авторы: Березко, Петров, Хлебников

МПК: A01J 25/00

Метки: аппарат, охлаждения, творога, фасованного

...воздухоохладителями 9, поступает в каналы 10. Про ходя вдоль перегородок б, воздух отбрасывается ребрами 8 в сторону, перпендикулярную направлению движения люлек 3.Поток воздуха при обтекании ребра 45 8 с обеих сторон приводит его в колебательное движение, тем самым усиливая турбулизацию потока воздуха,направляемого в промежуток между люльками 3,Зазор между передней кромкой ребра 8 и перегородкой б должен быть не менее толщины пограничного слоя, равного1,7 6,7 0 = 0,0153 (,) Х где 1 - коэффициент кинематнческой вязкости;Б - скорость потока воздуха наудалении от стенки канала;Х - расстояние от входной кромки стенки канала до местарасположения ребра,Таким образом, поток воздуха обтекает верхние и нижние поверхности брикетов творога....

Номер патента: 1644027

Опубликовано: 23.04.1991

Авторы: Березко, Трофименко, Хлебников

МПК: G01N 19/02, G01N 33/02

Метки: водонасыщенного, дисперсного, коэффициента, пищевого, продукта, трения

...ипри перемещении по поверхности контробразца тянет его за собой за счетвозникаюших сил трения. Под давлением силы трения балки 7, на которыхустановлена емкость 1 с контробразцом5, прогибаются. Посредством тензодатчиков, установленных на балках 7, измеряют силу трения. Сигнал от тензодатчиков поступает на блоквывода информации (фиг.З).На основании экспериментальныхданных начальную высоту слоя материала устанавливают по формулеь"д "и1 О. -Ри с 3. начальная высота слоя, м;высота поршня, и;показания датчика при соприкосновении с материалом; тарировочный коэффициент датчика;расстояние от нижнего края планки до поршня через последовательно соединенные аналоговый усилитель 12 итранскриптор 13,причем тензодатчики 14 посредствомтензостанции...

Номер патента: 1635079

Опубликовано: 15.03.1991

Авторы: Березко, Хлебников

МПК: G01N 19/04

Метки: адгезионной, водонасыщенных, дисперсных, прочности

...влажность И/ определяют следующим образом:п = (1 - 1 юю ) 1 юю тгде О/ - текущее значение влажности;Р/н - начальная влажность материала;Сд - масса слоя дисперс ного материала;Ож - масса отжатой жидкости при действии давления Р, контакта.П р и м е р, Определяют адгезионнуюпрочность творожного сгустка, вырабатываемого для получения творога 9 ф-ной жирно1635079 60 х 10 р д о 9,1 9,6 8,4 10 2 10 6 7,2 6,0 2,0 11,3 4,2 2,5 23,8 18,5 20,2 15 1 16 2 12,5 10,1 7,8 5,0 5,8 4,5 3,6 5,4 6,6 1,8 2,8 Г, кПа 0,9 7,2 8,5 Составитель А,БалаеваТехред М.Моргентал Редактор М.Петрова Корректор С,Шекмар Заказ 751 Тираж 383 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5...

Номер патента: 1620893

Опубликовано: 15.01.1991

Авторы: Березко, Демешонок, Зарембо, Хлебников

МПК: G01N 3/08

Метки: водонасыщенных, дисперсных, компрессионных, прибор, свойств

...МАТЕРИАЛОВ(57) Изобретение относится к средствам определения комлрессионныхсвойств пищевых продуктов, преимущественно молочно-белковых сгустков.Цель изобретения - повьппение точности измерений, Порпьлевой пресс дополнен контактным устройством, установленным в торцовой части поршня, Контактное устройство в приборе дляпрессования позволяет Фиксировать начальньп момент процесса прессования и начальную высоту образца продукта посредством подачи сигнала в с блок регистрации, 1 ил,Ф Прибор функционирует следующимобра зом,Исслелуемьп продукт размещают внутри фильтрующей перегородки 2 слоем равной толщины. В оставшуюся свободной часть Фильтрующей перегородки 2 вводят поршень 3, На площадке поршня 3 устанавливают груз для создания...

Номер патента: 1550371

Опубликовано: 15.03.1990

Авторы: Березко, Зарембо, Хлебников

МПК: G01N 15/08

Метки: водонасыщенных, дисперсных, прибор, свойств, слабоструктурированных, фильтрационных

...жидкости, слой 9 пористогоматериала, жестко закрепленный (приклеенный) на поверхности поршня иднища цилиндрической Фильтрующейперегородки,Прибор работает следующим образом,В цилиндрическую фильтрующую перегородку 4 закладывается доза исСледуемого продукта, после чего по 1:редством поршня 5 создается опредеденное давление на продукт. Под действием давления происходит отжимЖидкости через цилиндрическую Фильтрующую перегородку и сжатие твердойфазы продукта, Одновременно сжимается слой 9 пористого материала на поверхности поршня и днища цилиндрической фильтрующей перегородки, Так каккомпрессионные характеристики слояпористого материала и продукта одинаковы, между поверхностью поршня иднища образуется слой с равной пористостью, В...

Номер патента: 1525554

Опубликовано: 30.11.1989

Авторы: Березко, Корячкин, Трофименко, Хлебников

МПК: G01N 19/04

Метки: адгезионной, водонасыщенных, дисперсных, прочности

...усилия отрыва и узел 16 вывода информации (фиг.2).В устройстве размер дуги сегментаане должен превышать 15-20 , Это услоотрывающей нагрузки, а регистрация информации происходит в узле выводаинформации. 1 э.п. ф-лы, 2 ил. вие выбрано исходя из требованийметодики определения адгеэионной прочности материалов, по которой поверхность отрыва должна быть нормальнапо отношению к направлению силы отрыва. В условиях определения адгезионной прочности материалов в радиальном направлении это требование определяет размер дуги сегмента, таккак если размер дуги значителен, то,помимо сил, действующих нормально кповерхности материала, действуютсилы, направленные по касательной кего поверхности, т.е. отрыв происходит и за счет сдвига. Это нежелательно,...

Номер патента: 1496726

Опубликовано: 30.07.1989

Авторы: Березко, Зарицкая, Миронов, Шульман

МПК: A01J 15/12

Метки: действия, маслоизготовитель, непрерывного

...надет гибкий шланг 29 с пробковым краном 30 для5 перекрытия потока сливок из накопительной емкости и регулирования его в случае необходимости.Маслоизготовитель работает следую О щим образом.Сливки, предварительно подготовленные к сбиванию, из накопительной. емкости по шлангу 29 и полому валу 20 поступают в криволинейные каналы, образованные лопастями 26 дисковой камеры 23, При вращении последней под действием центробежных сил сливкам в криволинейных каналах сообщается вращательное и поступательно- радиальное движение, Диски 24, 25 и размещенные между ними загнутые назад лопасти 26 образуют своеобразную камеру подачи и закрутки потока сливок, благодаря этому на выходе из 25 каналов создается сильно закрученный поток сливок, который...

Номер патента: 1494885

Опубликовано: 23.07.1989

Авторы: Березко, Зарицкая, Миронов, Павлов

МПК: A01J 15/12

Метки: сбивания, сливок

...к 83,5.Ь 1 50 Это соотношение определяет взаимосвязь геометрических параметров корпуса устройства и выходного сечения канала сопла, при этом скорость закручивания сливок в корпусе будет определяться, как ЬР =Р, - Р55 Чс "Р Ь 1 ты поступающих сливок и, соответственно, длинной стороне 1 выходного сечения канала сопла 5, является участком закручивания сливок, поэто 5 му лопасти мешалки укорачиваются на величину 1. Отсутствие распределительного конуса у мешалки 2, а также уменьшение длины лопастей мешалки значительно сокращают ее аэродина О мическое сопротивление, что уменьшает энергоемкость процесса.Далее сливки, процнигаясь вдоль оси корпуса 1, подвергаются гидро- механическому воздействию бил мешалки 2, в результате на ньжоде иэ...

Номер патента: 1482702

Опубликовано: 30.05.1989

Авторы: Алексеева, Березко, Веремеев, Зубков, Караваева, Пономаренко

МПК: A61G 11/00

Метки: термостат-бокс

...уровнях, Камера оснащена электрическими розетками 8 исъемными дверцами 9, обеспечивающимиплотное закрывание ее внутренней полости при проведении процесса термостатирования, Со стороны рабочегоместа оператора корпус оборудовангерметично установленным оконнымблоком 10, имеющим съемные обоймы 211 с резиновыми перчатками, Снаружина оконном блоке размещен люминесцентный светильник 12, В верхнейчасти корпуса установлен бактерицидный облучатель 13, Внутри корпусав нижней его части расположена перфорированная столешница 14. На одномуровне со столешницей размещеныаэрозольные форсунки 15. Под столешницей находится наклонное днище,соединяющееся через вентиль с канализацией. На правой и левой боковых стенках внутри корпуса установлены крышки 16,...

Номер патента: 1395225

Опубликовано: 15.05.1988

Авторы: Беликов, Березко, Одинцов

МПК: A01J 15/06

Метки: действия, маслоизготовителя, непрерывного, сбиватель

...зерна с пахтой выбрасывается через выходной патрубок 3. 1 3. и. ф-лы, 3 ил. делительным устройством 22. Бильный вал 4 и дополнительный вал 5 жестко связаны между собой и установлены в подшипниках 23. Вращательное движение валам 4 и 5 сообщается приводом (не показан),Сбиватель работает следующим образом.Сливки через патрубок 2 поступают на распределительное устройство 22, затем равномерно распределяются на вращающихся билах 6. Била 6 вращаются вместе с барабаном6, который приводится в движение с помощью своего привода. В процессе сбивания за счет интенсивного механического воздействия бил 6 происходит образование масляного зерна с последующей его агрегацией и перемещение смеси зерна с пахтой.Регулировка зазора между билами 6 и корпусом...

Номер патента: 1337026

Опубликовано: 15.09.1987

Авторы: Березко, Назаров, Орлов

МПК: A23C 1/16

Метки: аппарат, кристаллизации, молока, сгущенного

...осиаппарата, При этом патрубок 4 установлен на нижнем уровне желоба. Навнутренней боковой поверхности корпуса выполнены спиральные канавки 12. Система охлаждения может быть выполнена в виде теплообменной рубашки(не показана),Способ осуществляют следующимобразом,Корпус 1 аппарата через патрубок 2заполняют исходным продуктом. Вкл 1 очают электродьигатель, соединенный свалом 5. Начинают вращаться шнек 10и якорная мешалка 6. Охлаждение продукта произвоцят либо подключая объемаппарата к вакуумной станции, либочерез рубашку с хладагентом (элементы охлаждения могут иметь различнуюконструкцию и поэтому не показаны),При температуре усиленной кристаллизации через патрубок 2 или специальный патрубок (не показан) вноситсязатравка в виде...

Номер патента: 1298505

Опубликовано: 23.03.1987

Авторы: Азаркин, Березко, Верболоз, Фельдберг

МПК: F28D 7/10

Метки: теплообменник

...Между сегментами 13 и 4 расположены направляющие перегородки 18 с отверстиями 19 в нижней части, закрепленные в крышках 2 и 3 корпуса 1. Между каждым сегментом 13 и 14 и направляющей перегородкой 18 установлены турбулизаторы в виде оребренных решеток 20 для увеличения поверхности теплообмена. Секции теплообменника сообщаются между собой при помощи отверстий 21 .в радиальных пластинах 12, а четвертая секция сообщается с донной сферической частью 4 через отверстие в нижней крышке 3.Для изменения интенсивности тепло- обмена сегменты 14 могут быть выполнены съемными, а для регулирования интенсивности теплообмена в процессе работы выходные трубки 17 могут быть снабжены запорными вентилями. Теплообменник работает следующим образом.Жидкий...

Номер патента: 1274664

Опубликовано: 07.12.1986

Авторы: Барботунова, Белоцерковец, Березко, Назаров, Орлов

МПК: A23C 3/04

Метки: аппарат, кристаллизации, молока, охлаждения, сахаром, сгущенного

...скрытой теплоты парообразования. Вязкость по мере охлаждения увеличивается в соответствии с ее увеличением увеличины диаметры отверстий перфорации каждой последующей тарелки, поэтому расход жидкости при перетекании с тарелок не изменяется. В патрубок 5 подаются инициирующие кристаллизацию кристаллы лактозы при 32 - 36 С, достигаемой в районе этого патрубка. В нижней части корпуса 1 продукт достигает температуры 20 С и через патрубок 3 подается на фасовку.Предлагаемое техническое решение позволяет увеличить поверхность испарения, так как эта поверхность не ограничена боковой поверхностью аппарата. Интенсификация процесса происходит также за счет более полного использования объемааппарата, Повышение интенсивности охлаждения приводит к...

Номер патента: 1223862

Опубликовано: 15.04.1986

Авторы: Березко, Зарицкая, Копычко, Полторацкий

МПК: A01J 17/00

Метки: камера, масла, сливочного, смешения, устройства

...и центральным выходным патрубком 3 для сливочного масла, фланец 4 с цилиндрическим перфорированным ротором 5 и коаксиальными перфорированными кольцами 6. Внутри ротора 5 установлен полый приводной вал 7, который посредством шестерен 8 и 9, связан с одним из шнеков 10, подающих масло в камеру смешения через окна 11 диафрагмы 12 имеющей подводящий канал 13 для жидкой фазы. Полый приводной вал 7 одним концом установлен во втулке 14 диафрагмы 12, а другим - во втулке 15 центрального выходного патрубка 3. Приводной вал 7 имеет Т-образные лопасти 16, расположенные вдоль нала 7. Т-образные лопасти 16 имеют полости 17, сообщающиеся с полос 1 тью 18 приводного вала 7, которая соединяется с подводящим каналом 13. В Т-образных лопастях выполнены...

Номер патента: 1191030

Опубликовано: 15.11.1985

Авторы: Березко, Хлебников

МПК: A01J 25/11

Метки: белкового, молочно, отделения, спуска, сыворотки, формования

...работает следующим образом.В начале работы перфорированный ци- З 5линдр 4 через загрузочное устройство 1 полностью заполняется молочно-белковым сгустком, который затем подается непрерывно.После заполнения, от программно-релейногоустройства поступает сигнал на электромаг Онитный клапан 11 входного патрубка 9.Клапан открывается и в полость цилиндра 5подается сжатый воздух заданного давления, которое устанавливается редуктором 12,Боковая поверхность полого цилиндра 5под действием давления воздуха Р, расширяясь, перемещается в радиальном направлении и отжимает сыворотку из сгустка,заключенного между боковыми поверхностями цилиндров 4 и 5 (рабочий ход) (фиг. 2). По окончании времени рабочего хода (в соответствии с установленным режимом...

Номер патента: 1161031

Опубликовано: 15.06.1985

Авторы: Березко, Зарицкая, Ошуев, Полтарацкий

МПК: A01J 17/00

Метки: масла, сливочного

...фиг. 1 изображено устройство для обработки сливочного масла, общий вид; на фиг. 2 - камера смешения; на фиг. 3 - разрез А - А на фиг. 2 (узел крепления приводного вала ротора) .Устройство состоит из шнекового пресса 1 с приводом 2, камеры 3 смешения, снабженной полым перфорированным ротором 4 с приводом 5, Камера 3 смешения имеет охлаждающую рубашку 6 и подвижный диск 7 с центральным выходным патрубком 8, Ротор 4 установлен с эксцентриситетом 3 к оси камеры 3 смешения, который определяют по формуле при Ор/Ов=-0,92 - 0,94,где Йр и Ои - диаметры соответственно ротора и камеры смешения. Осевое перемещение диска 7 обеспечивается вращением маховика 9. Камера 3 смешения закреплена на диафрагме 10, в которой расположен патрубок 11 подачи...

Номер патента: 1161030

Опубликовано: 15.06.1985

Авторы: Березко, Малеин

МПК: A01J 15/12

Метки: масла, отжима

...по ли раболиче . юсЯ и ней номусройствам дл креплени линейности степенионоситсЯ к У маслоизго фицивнтом ПОкаэатеЛе ВинтОваЯб етение Отн асла в Изо Р ивочного твия, кому и втулке У ного ваботки сл вного деист ение кон На осевои из подвиж 11 с фиксаОбра непрерывн улучшени и ч 5 Остояшая 1 О и гайки Винтдвижения цель изо орийных направлени ельного д 1 З а гаика тенции н стройств ором 1 Р пиковым У 14 На ва Ул систеколесе шесного масла 1 изобра . Иа фиг. снабженубчатом тановлена На фиг. вид сбокУ; " к еплена на анизма Уста Олесамимасла Ит тельНОГО М бчатыми для намасла я отжим иг 1. содерж 10 исполни а м ежду зу тся шест Раходи азр . О для о е, те з А - тжима .2 валы ня ленин сними н Устройств очный бун Р ий зуб в зацеп ия масла на1,...

Номер патента: 1147439

Опубликовано: 30.03.1985

Авторы: Березко, Иванов, Кириленко, Перочинский

МПК: B05B 1/34, C11B 1/10

Метки: вакуум-дистилляцию, мисцеллы, подачи

...4 смешивания приспособление 6 для дополнительного дробления потока, Устройство снабжено винтом 7, установленным в корпусе 2 соосно тангенциально. му каналу 3. На устройстве установлены контргайка 8 с прокладкой 9; предотвращающие утечку жидкости по резьбе трубопрово- да 1.Устройство работает следующим образом.Жидкость, например, мисцелла, подается под давлением 3-4 кгс/смф через напорный трубопровод 1 и тангенциальный канал 3 в камеру 4 смешивания устройства; гле мисцелла завихряется, дробится и в пульсирующем режиме через сопло 5 выбрасывается в зону распыления оконча,тельного дистиллятора. Производительностьустройства и качество распыла регулируется с,помощью винта 7, который расположен соосно тангенциальному каналу 3, подающему...

Номер патента: 1124914

Опубликовано: 23.11.1984

Авторы: Азаркин, Балобаев, Березко, Бремерс, Маслов, Фельдберг

МПК: A23L 3/00

Метки: банках, консервов, металлических, стерилизации

...поступают в камеру 3стерилизации, где установленныев определенном порядке калориферывентиляторы 4 создают встречный потоквоздуха для эффективного теплообмена.В камере 3 стерилизации банкинагреваются потоком горячего воздухаодо 130-180 СЗатем банки направляются в камеру 5 охлаждения, где резкоохлаждаются с помощью воздухоохладителей 8 струей воздуха с температурой (-20) " (-10) С.Примеры конкретной реализацииспособа сведены в табл. 1, где формула стерилизации отражает три этапастерилизации:1 - предварительный подогрев(в числителе - время подогрева, мин, в знаменателе - температура подогрева, С);оП - стерилизация (в числителевремя стерилизации, мин,в знаменателе - температураопри стерилизации, С;Ш - охлаждение (в числителе - время...

Номер патента: 1109118

Опубликовано: 23.08.1984

Авторы: Азаркин, Березко, Маслов, Фельдберг

МПК: A23L 3/04

Метки: банок, носитель, стерилизатора

...обеим сторонам рамы,жестко соединенных с ними стоек, количество которых равно количеству кронштейнов соответствующей рамы, и прижимных колец, взаимодейстЬующих сторцовыми поверхнотями банок, а также их соединительных элементовпри этом стойки шарнирно соединены скронштейнами рамы, а соединительныеэлементы размещены в ее пазах иподпружинены относительно планок.С целью увеличения количестваобрабатываемых банок, носитель снабжен дополнительными приспособлениямидля фиксации банок аналогичного выполнения, а кронштейны рам имеютпазы, ри этом планки дополнительныхприспособлений для Фиксации банокрасположены по обе стороны рамы,стойки шарнирно соединены с ее противоположными концами, а соединительныеэлементы размещены в пазах кронштейнов.На...
