Бабкин
Установка для взвешивания зеленой массы при скашивании
Номер патента: 1336986
Опубликовано: 15.09.1987
Авторы: Бабкин, Булгаков, Дубицкий, Логвинова, Овдиенко, Русько
МПК: A01F 12/50
Метки: взвешивания, зеленой, массы, скашивании
...с сектором 30, закрепленным на бункере. Направляющая опора 7 состоит иэ двух вертикапьных стоек 31, установ ленных на раме прицепной емкости 8 взадней части и соединенных перекладиной 32, на которую опирается плавающий конец платформы 3, имеющий вертикальный штырь 33, входящий в продольный паз, образованный двумя направляющими 34, закрепленными на перекладине 32.5 10 15 20 Установка работает следующим образом.Силосный комбайн 2 с прицепной емкостью 8 и навешенным на них устройством перемещается по площади опытной делянки и производит скашиваниемассы, которая через дефлектор комбайна 2 подается в бункер-накопитель6. При заполнении бункера-накопителя 6 или завершении уборки опытнойделянки комбайн останавливается,. иоператор, находящийся...
Двухканальное устройство подавления помех
Номер патента: 1336256
Опубликовано: 07.09.1987
Авторы: Бабкин, Левин, Полушин, Самойлов
Метки: двухканальное, подавления, помех
...для перестройки первого блока компенсации и поступает на первые перемножители 8.дКд-= (1(о-- юдК. " формула изобретения 55 Поскольку коэффициенты К и К пропорциональны управляющим напряжениям, подаваемым на регулируемые усилители 6, а те интегралам от входных напряжений интегрирующих фильтров 7, то Таким образом, получают требуемые выражения (1), управляющие перестройкой блока компенсации: дК п Ра Р ( а а Щ) дЦ- ;гф 1 ь ЗРо1.111 з(11 з 11 з 1)з)дКз - дд 1 дК Следовательно, на выходе первого блока 1 выделяется либо сигнал, либо помеха.Во втором 3 и третьем 2 блоках из входных сигналов отделяется вторая компонента суммы. Выделенные таким образом сигналы взаимно фазируются в блоке 9, затем складываются во втором сумматоре 5. Селектор...
Устройство для линейного шагового перемещения
Номер патента: 1335759
Опубликовано: 07.09.1987
МПК: F16H 19/04
Метки: линейного, перемещения, шагового
...осей 11. В корпусе 3 на оси 12установлен двуплечий рычаг 13, шарнирно соединенный с упорами 5 и 6.Перемещение упоров 5 и 6 осуществляется, например, пневмо- или гидроцилиндром 14,Устройство для линейного шаговогоперемещения работает следующим образом.При создании усилия приводом 4 нарейке 1, направленного влево (фиг.2),35759 2рейка 1 не перемещается, так как еезуб 10 зафиксирован зубом 8 упора 6.Дпя обеспечения перемещения рейки 1 5на один шаг включается привод упоров5 и 6 - пневмо- или гидроцилиндр 14.При этом зуб 8 упора 6 выходит извзаимодействия с зубом 10 рейкитак как упор 6 опускается, а упор 5поднимается благодаря их соединениюмежду собой двуплечим рычагом 13,рейка 1 перемещается влево на одиншаг до взаимодействия...
Устройство для дозированной подачи стебельчатой массы
Номер патента: 1329671
Опубликовано: 15.08.1987
Авторы: Архипов, Бабкин, Боровинских, Воцкий, Гималов
МПК: A01F 12/10
Метки: дозированной, массы, подачи, стебельчатой
...снабгкеьь устройством лля регу.пирования угла ц;ьклоцд, например с помоцью винтовых механизмов. Дополнительный транспортер т;ькже выполнен из отдельных параллельно р;ьсположенных лент 6 - 8 диалогично приемному транспортеру Ленты на приемном и лоьцл интел ьном транспортерах выполнены ьц почцо-планчдтыми. Гьесь ьваюьььее приспо. собгьеньье 9 выполнено в ниде штифтовых бить ров. Конечные участки лент дополниьельцого транспортера образукт ступенчаьый обрез пол цолзющим трдцспортером 10 со штифтами, Нал полающцм транспортером 1 О расположено счесываюьцее присноебленце 11, рабочая ветвь которого имеет направление движения, совпадающее с цдпрзвлсцием рабочей ветви полающего транспортера О. В конце полаюцего,трднсыортсрд 1 О лля...
Прямоточный центробежный комплеуловитель
Номер патента: 1327981
Опубликовано: 07.08.1987
Авторы: Бабкин, Калашников, Кочубей, Криулин
МПК: B04C 3/06
Метки: комплеуловитель, прямоточный, центробежный
...55 ВНИИПИ Закаа 324/9 Тираж 516 Подписное Произв.-нолкгр, пр-тие, г, Ужгород, ул. Проектная, 4 Изобретение относится к аппаратам,предназначенным для осаждения полидисперсных жидких и твердых частиц ;из газового потока в центробежномполе.Целью изобретения является повышение эффективности очистки газа засчет улучшения условий отвода жидкости.На чертеже изображен каплеулавливатель, общий вид.Каплеулавливатель состоит кз вихревой камеры 1, выполненной в видеусеченного конуса с периферийныминаклоннымк прямоугольными щелями 2,размещенной в корпусе 3, выходногопатрубка 4, образующего со стенкамикамеры кольцевую щель 5, конического отражателя 6, снабженного радиальными пластинами 7, образующего состенками камеры 1 расширяющийся походу газа...
Композиция для получения газогипса
Номер патента: 1323546
Опубликовано: 15.07.1987
Авторы: Агеев, Бабкин, Бойко, Жуков, Касаткин, Клименко, Леньшин, Назаров, Невокшонов, Понин, Чеховский
МПК: C04B 28/14
Метки: газогипса, композиция
...строительный гипс с содержаниемкарбоната кальция 1,5-9,5 мас.7 марки 010Г-Г; кислый отход производстваполикапроамида,представляющий собойжидкость с плотностью 1,280-1,283 г/см,рН = 1,4-1,6,Вещественный состав, мас,Е: ортофосфорная кислота 10-25; органические кислоты в пересчете на Е-аминокапроновую 1,5-15,0; В-капролактам1-57.; вода - остальное,Добавка содержит 38 мас.Х углекислого натрия - МСпри следующемсоставе, мас.7: триполифосфат натрияв пересчете на Р О 12,5; силикат натрия в пересчете на ЯЮ 6; синтетиЛ25ческие моющие вещества 5; вода остальное.Композицию для получения гаэогипса готовят следующим образом.В быстроходную растворомешалкуналивают воду, кислый отход производства поликапроамида МС"6 и включают смеситель на 10-15. с....
Способ получения фосфорной кислоты
Номер патента: 1323532
Опубликовано: 15.07.1987
Авторы: Астрелин, Бабкин, Богачев, Воробьева, Ворошин, Гаевой, Гелета, Гладушко, Гриневич, Коряков, Кочеткова, Лышега, Мишин, Толстопалова, Филин
МПК: C01B 25/225
...шлама 98,747, Степень выделения фтора в газовую Фазу35,2%, Расходные нормы: по Фосфату2,62 т/т РО; по НБО 2,12 т(моногидрата на 1 т) мнг/т Р ОПо прототипу влажный шлам вводятв количестве 33,3-55,57 от массы смеси Процесс ведут при 120-130 С последующей перекристаллизацией осадкасульфата кальция, расход серной кислоты составляет 2,40-3,58 т мнг/тРО в кислоте, Производительность5фильтрации по кислоте составляет 4,2 -5,5 т/м".ч, Используемый шлам содержит, Х мас,: Р О 5-16; СаО 15-20;Р 3-10; БО 10-15,П р и м е р 2. Осуществляют аналогично примеру 1, В реактор вводят смесь, состоящую из 45,0 фосфата и 5,0 г (норма добавки 10%) порошкооб разного шлама, имеющего следуюплйсостав мас%: Р, О 22,46; Г 10,68;СаО 47,13 БО 6,11; Б 10 12,42;МяО...
Система смазки двигателя внутреннего сгорания с сухим картером
Номер патента: 1320464
Опубликовано: 30.06.1987
Авторы: Алексеев, Бабкин, Григорьев, Осокин
МПК: F01M 5/02
Метки: внутреннего, двигателя, картером, сгорания, смазки, сухим
...3 подает смазочную жидкость из емкости 1 в главную масляную магистраль и далее к трущимся парам. Смазочная жидкость, стекающая в картер 10 двигателя, перекачивается оттуда насосом 9 через теп 55 5 1 О 15 20 25 30 35 40 45 50 лообменник 11 в емкость 1. Клапан 22 при этом закрыт.После остановки двигателя во всасывающем трубопроводе 7 остается смазочная жидкость, которая при хранении транспортного средства на открытой стоянке застывает.Перед запуском двигателя смазочная жидкость в емкости 1 с помощью электронагревательных элементов 2 подогревается. После того как водитель повернул ключ в замке-выключателе 24, включаются насосы 8 и 12 и открывается клапан 22, Нагретая смазочная жидкость из емкости 1 подается в главную масляную магистраль...
Устройство для контроля трубопроводов
Номер патента: 1317356
Опубликовано: 15.06.1987
Авторы: Агафонов, Бабкин, Федорчук
МПК: G01N 29/04
Метки: трубопроводов
...изоляционный прокладкой 24, а зубчатое колесо 213 13173выполнено в виде зубчатых дисков 25и 26 и разделено изоляционной прокладкой 27, Зубчатые полудиски 22и 23 с прокладкой 24 через диэлектрическую втулку 28 жестко закрепленына каретке,На торцовой поверхности кареткиустановлены п стаканов 29 (например,четыре) с подпружиненными относительно его пружинами 30 с вилками 31, цна конце которых, т,е. на осях 32,установлены ведущие ролики 33 с возможностью вращения вокруг оси 32,Положение ведущих роликов 33 фиксируется стопорным винтом 34. Ведущие 15ролики 33 выполнены из материала,обеспечивающего надежное сцеплениеих с контролируемой поверхностью. Например, они могут быть изготовленыиз обрезиненных постоянных магнитов 20или из...

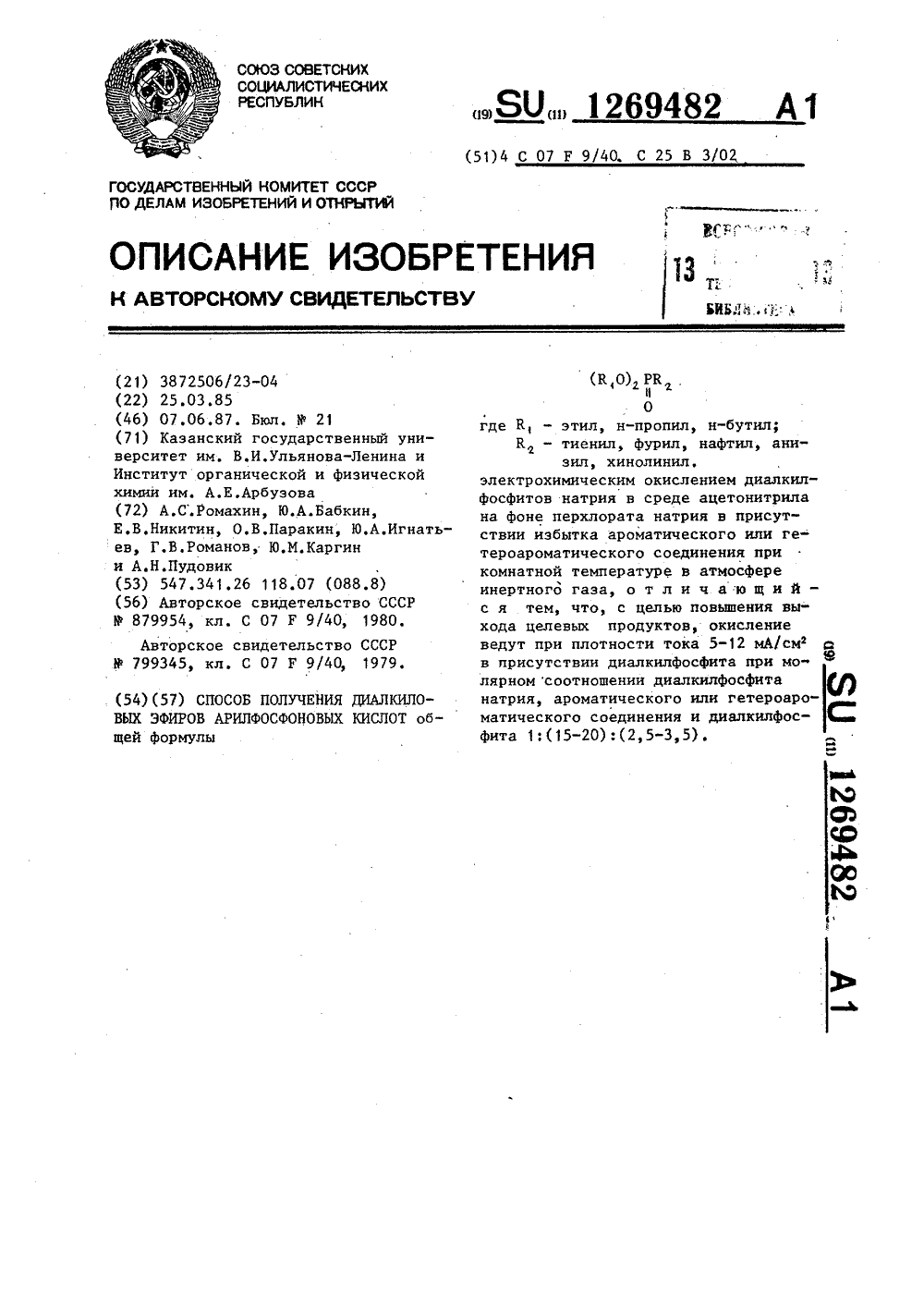

Способ получения диалкиловых эфиров арилфосфоновых кислот
Номер патента: 1269482
Опубликовано: 07.06.1987
Авторы: Бабкин, Игнатьев, Каргин, Никитин, Паракин, Пудовик, Романов, Ромахин
Метки: арилфосфоновых, диалкиловых, кислот, эфиров
...8, м.д.(относительно 857 НзР 04): 12,П р и м е р 3. Получение О, 0 -диэтилнафтилфосфоната. Рабочий раствор общим объемом100 мл готовят растворением в ацетонитриле 2,40 г (0,015 моль) диэтилфосфита натрия, 7,25. г (0,0525 моль)диэтилфосфита, 28,85 г (0,225 моль)нафталина и 6,1 г (0,05 моль) перхлората натрия. Электролиз проводят сиспользованием стеклоуглеродного анода в гальваностатическом режиме приплотности тока 10 мА/см 2 . Через электролит пропускают 1,60 А ч электричества при изменении потенциала анодаот 0,4 до 1,2 В. По окончании электролиза электролит обрабатывают аналогично описанному в примере 1. Получают 3,37 г (857) 0,0 -диэтилнафтилфосфоната, т,кип. 139-140 С/1 мм рт.ст.,п 1,5274,Найдено, 7: С 63,79; Н 6,51;Р...
Силовой цилиндр
Номер патента: 1314155
Опубликовано: 30.05.1987
Авторы: Бабкин, Гайдуков, Левтов
МПК: F15B 15/24
...соединение 6.Выстроразъемное соединение 6 состоит из части 7, принадлежащей корпусу 1, и части 8, принадлежащей под 25водящей системе 9, например шлангу.Часть 7 быстроразъемного соединения6 включает клапан 10, который установлен в канале 5 корпуса и имеет подпружиненный запорный элемент 11 сгибкой тягой 12, седло 13 и дополнительное седло 14. Причем другой конец гибкой тяги 12 соединен с поршнем 2,Часть 8 быстроразъемного соединения 6 включает клапан 15 с подпружиненным запорным элементом 16 и муфту 17 с шариковым замком 18. 5 гКзультате рабочая среда подается вполость 4 корпуса и поршень 2 со штоком 3 перемещается. В начальном положении и на промежуточных участкаххода поршня 2 гибкая тяга 12 находится в свободном состоянии, не...
Пневмосепаратор с аэрофонтанирующим слоем
Номер патента: 1313529
Опубликовано: 30.05.1987
Авторы: Бабкин, Доброборский, Зубков, Картавый, Кравец, Перевалов
МПК: B07B 4/08
Метки: аэрофонтанирующим, пневмосепаратор, слоем
...сопряжена с соответствующейвертикальной пластиной, а параметр парасэол ы р а ве ц 1,87 - 1,92.Нижние наклонные полки в каждомвсртикальцом сспарациоцном канале установлены ца одной высоте от распределите,1 ьцой рсч 1 етки. 11 ачала криволинейныхцодполочцых вставок (их нижние торцы)цижпцх полок лежат на высоте фонтанировацця и сопряжены с нижними краямисоответствукгщих вертикальных пластинпо всей длццс распределительной решетки. Пцевмосепаратор работает следующим образом.Сепарируемый материал, подлежащий разделению, поступает через загрузочный патрубок 6 ца распределительную решетку 8, через которую в слой материала подается воздух. В результате воздействия воздушных струй ца распределительной решетке 8 образуется фонтанирующий слой,...
Регулятор частоты
Номер патента: 1312542
Опубликовано: 23.05.1987
Авторы: Бабкин, Шульгин
МПК: G05D 13/62
...так как быстрее переполнится счетчик 4 и триггер 22 перейдет в нулевое состояние, единичный потенциал с его нулевого выхода разрешит прохождение управляющего сигнала через элемент И 13, т.е. шаговый двигатель отрабатывает управляющий сигнал в направлении, противоположном рассмотренному в первом случае.Если частота импульсов с датчика частоты равна частоте импульсов с задатчика частоты, то счетчики переполняются одновременно. Импульсы переполнения поступят на вход элемента И 7, единичный потенциал с выхода которого через элемент ИЛИ 16 переведет триггер 21 в единичное состояние, сняв тем самым разрешение прохождению сигналов (импульсов управления) через элементы И 12 и 13 на шины управления шаговым двигателем и разрешение на прохождение...
Устройство для считывания изображений
Номер патента: 1309058
Опубликовано: 07.05.1987
Авторы: Бабкин, Иванов, Колесников, Никитенко
МПК: G06K 9/46
Метки: изображений, считывания
...третий аналоговый блок 12 памяти переписывается значение х; из первого аналогового блока 10 памя(о)ти (фиг. 3 ж). На выходе вычитателя 14 в результате появляется разностный сигнал (фиг. 3 и) Х; == х; - х; = ТЬ СЕ;. аналоговых сигналов, отображающих оптическую информацию, воздействующую на ячейки соответствующего столбца ее информационного поля.При этом на выходе аналогового коммутатора 4 появляется лишь сигнал ячейки, лежащей в строке информационного поля, задаваемый состоянием второго счетчика 6, Этот сигнал поступает на входы первого и второго аналоговых блоков 10 и 11 памяти. Одновременно со сменой адресов, т.е. выбором для считывания очередной ячейки матрицы 2, одновибратор 7 формирует импульс стирания (фиг. 2, а), осуществляющий...
Фотоколориметрический анализатор жидкости
Номер патента: 1303846
Опубликовано: 15.04.1987
Авторы: Бабкин, Башаров, Вдовин, Динкель, Назаров, Фосс
МПК: G01J 1/04
Метки: анализатор, жидкости, фотоколориметрический
...Остальная 35 основная масса жидкости через выход 10 уходит в байпас 12. Диаметр байпаса выбирается таким, чтобы колебалиндра разделены непроницаемой перегородкой. Внутри цилиндра расположенакоаксиально труба, верхний конец которой расположен ниже уровня байпаса,а нижний конец закончен насадкой 11для формирования свободной падающейструи, пересекающей горизонтальнуюось оптической системы. Бескюветноеисполнение фотоколориметрического анализатора жидкости устраняет погрешность измерения от загрязнения стеколкювет. 1 ил. 2ния уровня не превышали 1 мм приизменении расхода на +507,Балансовая часть жидкости, освобожденная от пузырьков газа, с постоянным расходом поступает в насадку11, где приобретает ламинарный режимтечения. С помощью...
Предохранительное устройство для верхолазных работ
Номер патента: 1296180
Опубликовано: 15.03.1987
Автор: Бабкин
МПК: A62B 35/00
Метки: верхолазных, предохранительное, работ
...корпуса, а другой огибает ось7 центральной его части и крепитсяна боковой стороне замка, ограничитель зазора установлен в нижней торцовой части .корпуса, при этом хвостовик замка имеет кольцо 8 для крепления.Кроме того, устройство надеваетсяна страховочный канат 9 верхний конец которого с помощью карабина 10закрепляется на элементе конструкции,а нижний соединен с наматывающимприспособлением 11, ограничитель зазора выполнен в виде регулировочноговинта с пальцем 12.Устройство работает следующимобразом.Верхним концом страховочный канат 9 с помощью карабина 10 закрепляется в ранее смонтированной конструкции. Зацепившись стропом предохранительного пояса за кольцо 8 нахвостовике рычага 3, работающий поджатием кистью руки хвостовика рычага 3...
Устройство для автоматического определения коэффициента ошибок
Номер патента: 1290550
Опубликовано: 15.02.1987
Авторы: Бабкин, Усенко
МПК: H04L 11/08
Метки: коэффициента, ошибок
...15(С ), постоянная времени работы которого согласована с временем непрерывной работы контролируемого канала. По сигналам датчика 15 сигналоввремени блок 13 управления осуществляет управление работой Формирователя 16 команд управления (Е.-й ),коммутатора 17 направлений (С -с ),5датчика 3 сигналов времени ( -1,),а также прохождением ошибок из блока 2 управления на вход счетной декады 6 (запрет счета до момента с,разрешение счета до. момента ,). Втечение времени непрерывного функционирования контролируемого канала(г. -с ) сигнал, поступающий из линии связи на магистральный входкоммутатора 17 направлений проходит 10 15 20 25 30 35 на вход анализатора 1 ошибок, Ошибки, выделенные анализатором 1 ошибок, через блок 2 управлени и открытий в...
Поршневой насос
Номер патента: 1286805
Опубликовано: 30.01.1987
Авторы: Бабкин, Гайдуков, Левтов
МПК: F04B 9/14
...гидравлического запираниярабочей камеры высокого давления,Изобретение относится к техникенасосостроения и может быть использовано, в частности, в различных силовых устройствах для создания высокого гидравлического давления,Цель изобретения - снижение энергетических затрат на привод насосапри его работе в режиме низкого даления,На чертеже представлена принципиальная схема поршневого насоса,Поршневой насос содержит сооснорасположенные внутри корпуса 1 цилиндры 2 и 3, в которых размещеныпоршень 4 низкого давления и поршень 5 высокого давления, установленые с возможностью осевого перемещения друг относительно друга и с образованием между поршнями 4 и 5 рабочей камеры 6 низкого давления.Поршень 4 низкого давления и поршень 5 высокого...
Способ сушки бифторида аммония
Номер патента: 1281516
Опубликовано: 07.01.1987
Авторы: Бабкин, Белозеров, Живописцев, Коряков, Меньшиков, Мисюс, Родин, Семенов, Соколова, Сорокин, Успенский
МПК: C01C 1/16
Метки: аммония, бифторида, сушки
...по результатам анализа 0,51 мас.7. - 967 от всего продукта.П р и м е р 2. 800 кг/ч кристаллического бифторида аммония, содержащего в качестве примеси 0,5.(МН.)п БдРп и 27 О ПН Р (в пересчетена сухое вещество) с исходным влагосодержанием 7 мас.7, непрерывно подают в центральную часть коническоцилиндрического аппарата, куда одновременно подают прямотоком воздухсо скоростью 65 м/с в количестве13000 м с температурой 60 С. 45Захваченный потоком воздуха материал нагревается со скоростью 2 град/сдо 50 С и сушится до влагосодержания 1,5 мас.7 Затем частицы высушенного материала выводят из зоны 50прямотока и подают за счет потерискорости струи в коническую часть аппарата, где, опускаясь вдоль стенки,материал подсушивается до...
Устройство для определения положения предметов на палубе судна
Номер патента: 1269161
Опубликовано: 07.11.1986
Авторы: Бабкин, Будин, Краснов, Кузьмин, Поваров
МПК: G06G 7/70
Метки: палубе, положения, предметов, судна
...передающей телевизионной трубки 1, увеличенного на заданную величину, определяемую допуском на смещение. При этом выключатель 30 в блоке 11 коммутациивключают (замыкают) и позитивный видеосигнал записывается в узле 19 памяти, например на видеомагнитофон. Выключатель 30 блока 11 коммутации пос" ле записи изображения груза 18 на палубе судна отключают.Вращением объектива 16 добиваются уменьшенного изображения на светочувствительной мишени передающей телевизионной трубки 1 на заданную аналогичную величину. Выключатель 31 блока 11 включают (замыкают), и видеосигнал через инвертор 8 записывается в узел 20 памяти. Выключатель 31 отключают после записи негативного эталонного изображения.Затем включают схему контроля положения штучного груза....
Способ определения содержания парафинов в культуральных средах и устройство для его осуществления
Номер патента: 1264054
Опубликовано: 15.10.1986
Авторы: Бабкин, Зиновьев, Комаров, Лешонок, Соколов
МПК: G01N 27/02
Метки: культуральных, парафинов, содержания, средах
...паров в испарителе 8 до атмосферного давления линии 12.Одновременно с этим сухие вещества сбрасываются в линию 12, исключая их попадание в детектор 9 состава, Подают команду на закрытие второго клапана 13, отсекая испаритель с парами доведенными до постоянного давления линии 12. После чего подают команды на первый 3 и второй 10 дозаторы, возвращая их в исходное состояние, а затем на первый клапан 7, выводя пар иэ испарителя 8 азотом, поступающим с первого регулятора 5 давления на первый вход испарителя 8, через первый выход испарителя 8 в детектор состава 9 на анализ, По величине сигнала детектора определяют содержание н-парафинов.П р и м е р. Отбирают дозированное количество суспензии микроорга 3низмов объемом 1 см и дозируют...
Влагомер
Номер патента: 1257494
Опубликовано: 15.09.1986
Авторы: Бабкин, Балюбаш, Девдариани, Кальнова, Комаров, Свищева
МПК: G01N 27/22
Метки: влагомер
...(режим калибровки) или 15 анализируемым (режим измерения) материалом (Й ), Автоматически вычисляется разность частот Д Й=Й, -Йкоторая характеризует диэлектрическую проницаемость материала (6) с 20 относительной погрешностью 3 Й, непревышающей величины нестабильнос ти генератора, т.е. не хуже 1010. На первом этапе калибровки сиспользованием абсолютно сухого про дукта вычисляется разница частотыГ=Мс, которая запоминается и хранится до проведения повторной калибровки. После калибровки Ьйс реализуется вычисление Ь -АГс, позволяющееполучить код (К,), величина которогоопределяется только массовой долейвлаги в аналйзируемом материале (ы).Для абсолютно сухого материала И, =О,На втором этапе калибровки выставляются коэффициенты преобразования...
Способ гранулирования диаммофоски
Номер патента: 1257068
Опубликовано: 15.09.1986
Авторы: Бабкин, Бродский, Забелешинский, Кононов, Коряков, Маркова, Поленов, Трошина, Успенский, Шомин
Метки: гранулирования, диаммофоски
...составлял 10-153, Кроме того, целесообразно навыходе из гранулятора поддерживатьмольное отношение на уровне 1,45-1,6 Это объясняется тем, что при увеличении мольного отношения происходит Соотношение БО в смеси кислот Содержание аммиака в отходящих,10:1 1 1 257068Изобретение относится к способамгранулирования диаммофоски, используемой в сельском хозяйстве в качествеудобрения под различные культуры:лен, картофель, рис и т.д,Целью изобретения является сокращение расхода аммиака за счет снижения его содержания в отходящихгазах при одновременной более полнойдоаммонизацией. 1 ОП р и м е р 1. 20 т хлористогокалия и 160 т ретура обрабатываютсмесью Фосфорной и серной кислот присоотношении в ней БОз:Р 0=0,05:1,на слой распыливают пульпу...

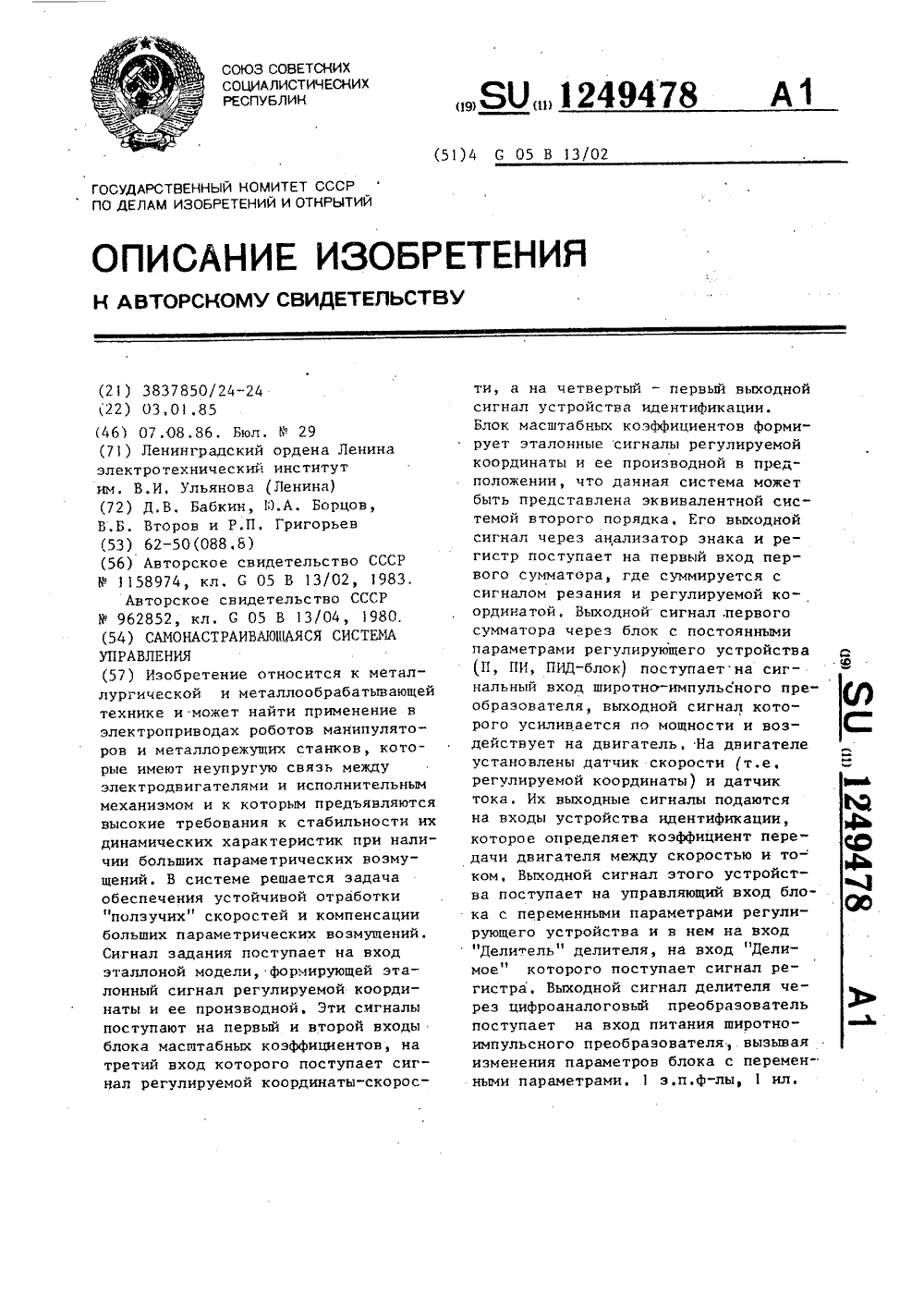

Самонастраивающаяся система управления
Номер патента: 1249478
Опубликовано: 07.08.1986
Авторы: Бабкин, Борцов, Второв, Григорьев
МПК: G05B 13/02
Метки: самонастраивающаяся
...вызываетизменение выходного сигнала первогоинтегратора 14, который вычитаетсяв четвертом сумматоре 15 из цифрового сигнала датчика 8 скорости. Навыходе четвертого сумматора 15 появляется отрицательный сигнал ошибки,Этот сигнал, будучи умножен во вто 1249478ром умножителе 6 на положительный выходной сигнал второго сумматора 1 и пройдя через третий умножитель 7, вызывает уменьшение выходного сигнала второго интегратора 18, который суммируется в пятом сумматоре 37 с входным сигналом второго интегратора 8, прошедшим через шестой умножитель Зб, Вследствие этого коэффициент передачи Опервого умножителя 2 по первому входу уменьшается до тех пор, пока ошибка на выходе четвертого сумматора 15 не становится равной нулю, а коэффициент передачи по...
Способ получения пигментного диоксида титана из перовскита
Номер патента: 1249047
Опубликовано: 07.08.1986
Авторы: Авсарагов, Бабкин, Герасимова, Заонегина, Мельник, Мотов, Мясников, Петров
МПК: C09C 1/36
Метки: диоксида, перовскита, пигментного, титана
...кислоты и 0,1 кг сернокислого натрия. Пульпу выдерживают при0200 С в течение 5 ч, Сернокислыйспек (3,1 кг) распульповывают в 4,5 лОводы и выщелачивают при 70 С в течение 4 ч. Затем,цобавляют известь(750 г) и пульпу Фильтруют. Твердыйостаток - кальциевый пек (2,7 кг),содержит ТЬО 0,027 ., Жидкую фазуупаривают до содержания ИОг 260 г/л,соотношения активной серной кислотык диоксиду титана 1,7 и подвергаюттермогидролизу. Получают пигментнь 1 йдиоксид титана рутильной модификации,.Вес пигмента 465 г (выход 93 .), Со 5 10 15 2 О 25 ЗО 35 4 О 45 5 О 55 держание ТЪО 0,004%. Пигментныесвойства: белизна 94,5 усл. ед., разбеливающая способность 12800 усл.ед,П р и м е р 2, Берут 1 кг перовскитового концентрата, содержащего0,075 Т 110 добавляют 1,45...
Установка для отделения металла от шлака
Номер патента: 1247362
Опубликовано: 30.07.1986
Авторы: Бабкин, Давыдов, Егер, Кравцов, Радченко, Якименко
МПК: C04B 5/02
Метки: металла, отделения, шлака
...конвейере.Центрифуга непрерывного действия, установленная между ковшовым элеватором и ленточным транспортером, состоит из электродвигателя 31,клиноФ35 ременной передачи 32, приводного шкива 33, изготовленного заодно с буферной тарелкой 34, вращающегося ротора 35, связанного с буферной тарелкой системой упругих буферов 36.40 Упругое соединение приводного шкива с ротором позволяет обеспечить движение ротора относительно приводного шкива в осевом направлении при их совместном вращении.45Электродвигатель 37 через клино. ременную передачу 38 вращает приводной вал 39, соединенный упругой втулочно-пальцевой муфтой с эксцентриковым валом 40. Эксцентриковый вал 50 сообщает возвратно-поступательное движение шатуну 41, головка которого помещается в...
Способ холодной прокатки полос на реверсивном стане
Номер патента: 1235585
Опубликовано: 07.06.1986
Авторы: Адамский, Бабкин, Березовский, Килиевич, Колесников, Старцева, Шарфман
МПК: B21B 1/36, B21B 45/02
Метки: полос, прокатки, реверсивном, стане, холодной
...в процессе прокатки.Весьма Важным момсцтом для реализации предлагаемого способа является место нанесения смазки на участке от валков ло смотки в рулон. Ползчз смазки ця поверхность, близлежзцую к месту начала смотки, особенно цри нижней подмотке руЛОНа, ЦЕРКСЛсс ГЕЛЬ:га ИЗ-Зс) УХУ.ЦГСНИЯ ЦЕРаВ- цомсрш)сти рс" сцрекелеция с:,Заки цо и;ири)с, что может дестабилизировать режим наТ 51 ЖЕЦИ 51 И ЦРИ ВЕСТИ К Г)ЯЗ НОТ,1 ЦИННОСТИ цолосьКроме того, в этом случае в р.о(: могут поЗсть цизкомолскулярцые ролукты из смазки или вода, сели цри леняется воломасляцая смесь или эмульсия, что ухуд:пает условия ооряз:)ванин смазочной пленки и качссгво поверхности полосы. При подаче смазки сразу за валками происходит испарение Воды и...
Линия для изготовления стержней постоянного сечения
Номер патента: 1234040
Опубликовано: 30.05.1986
Авторы: Бабкин, Егер, Зайков, Зозул, Левшин, Москалев, Цемахович, Шкоркин
МПК: B22C 13/16
Метки: линия, постоянного, сечения, стержней
...многопозиционным с приводом его дискретного перемещения с позиции на позицию. Ротор обог. ревается нагревательным устройством 6 (электрическим, газовым и т.п.). Температура нагрева ротора (200- - 380") определяется видом применяемой смеси.Необходимая длина стержня обеспечивается соответствующей шириной ротора. О 1достижении непрерывным стержнем 17 противоположного края гнезда ротора свидетельствует конечный выключатель (не показан) или фотоэлемент, который подает сигнал на остановку плунжера 2.После этого гнездо ротора перемешается на другую позицию путем поворота ротора на некоторый угол, определяемый числом позиций. При этом происходит отделение ротором от непрерывного неотвержленного стержня части необходимой длины. Отделение...
Устройство для наружного контроля трубопроводов
Номер патента: 1226292
Опубликовано: 23.04.1986
Авторы: Агафонов, Бабкин, Федорчук
МПК: G01N 29/04
Метки: наружного, трубопроводов
...собой половин корпуса 1, Откидной винт 17 для жесткого крепления между собой половин корпуса .1,винты 18 с фиксирующими гайками 19для перемещения призм 13 в направлении друг к другу и их фиксации в 25 требуемом положении, жестко соединенные с корпусом 1 пластинчатыенаправляющие 20, взаимодействующиес призмой 13 для исключения воэможности ее перекоса при вращении винта 18, штыри 21 и отверстия 22 длясоединения между собой обоих половин6, иэ которьгх состоит шестерня, ось23 для шарнирного соединения междусобой двух половин 4 направляющейс кольцевой канавкой 5, пружинный 35фиксатор 24 для жесткого креплениямежду собой половин 4 направляющей1 О 15 25 30 35 после ее .соединения, пружины 25 для подпружинивания ступенчатых вилок 9 относительно...

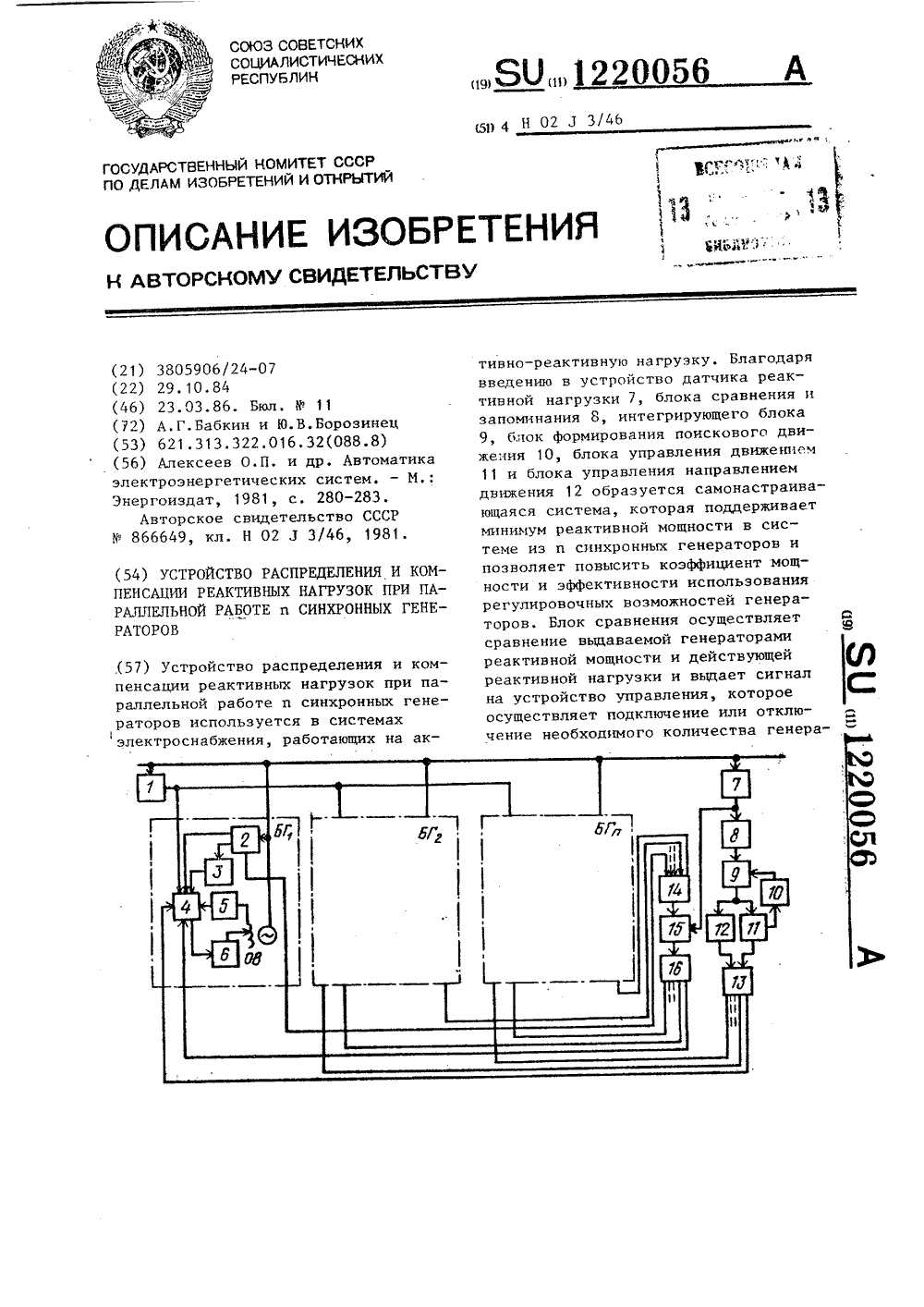

Устройство распределения и компенсации реактивных нагрузок при параллельной работе синхронных генераторов
Номер патента: 1220056
Опубликовано: 23.03.1986
Авторы: Бабкин, Борозинец
МПК: H02J 3/46
Метки: генераторов, компенсации, нагрузок, параллельной, работе, распределения, реактивных, синхронных
...формирует величинушага регулирования, а блок управления направлением движения 12 в зависимости от знака разности - направление регулирования реактивноймощности для достижения ее минимума. Блок формирования поисковогодвижения 10 обеспечивает определение направления или величины перво-,го шага регулирования. Исполнительный блок 13 по сигналам блока управления движением 11 и блока управления направлением движения 12 подаетсигнал на исполнительные блоки генераторов 4 такого знака, что переводит их в режим выдачи реактивной мощности такого знака, что осуществляет режим компенсации реактив".ной нагрузки сети.В процессе регулирования сигналыот датчиков реактивной мощности 2поступают на сумматор 14, с выходакоторого сигнал,...
