Номер патента: 1629658

Опубликовано: 23.02.1991

Авторы: Белоусов, Богатчук, Бурда, Малько

МПК: F16H 57/04

Метки: масла, чистки

...11, в которых установлена пластина 12 с воэможностью возвратно-поступательного перемещения, подпружиненная упругими элементами 13 относительно корпуса 1 в направлении ее перемещения, На пластине 12 установлена рейка 14, подпоужиненная для взаимодействия с цилиндрической поверхностью диска 5.В пластине 12 выполнены два отверстия15 и 16, в напраьляющем корпусе 3 выгголнена система каналов 17, а механизм с зуочатыми колесами 4 размещ 8 н в масляной ванне 18.Устройство работает следующим Образом.При вращении механизма с зубчатымиколесами 4, установленными на подшипниках в корпусе 1, против часовой стрелки, диск 5, который находится в Фрикционном взаимодействии с рейкой 14, перемещает пластину 12, установленного в направля О- щих 11 на дне...

Номер патента: 1589149

Опубликовано: 30.08.1990

Авторы: Белоусов, Богатчук, Бурда, Розганюк

МПК: G01N 19/02

Метки: касательных, напряжений, трении

...обеспечивает нормальную нагрузку в зоне контакта. Устройство снабжено цилиндрической опорой 9, соединенной с ней с помощью спиральнойпружины 10 втулкой 11, которая стопорится подпружиненным фиксатором 12,Втулка 11 установлена на опоре 9 через подшипник 13. Привод вращенияобразца выполнен в виде стержней 14,35установленных одними концами во втулке 11 с возможностью осевого перемещения и фиксируются на ней винтами15, а на других концах закрепленыгрузы 16. Нагрузка и угол поворотаобразца контролируется датчиком нормального усилия и соответственно датчиком 17 угла поворота.Соединение каждого из грузов 16с соответствующим стержнем 14 выполнено в виде шарнира, имеющего ограничитель перемещения грузов в направлении, противоположном...

Номер патента: 1587415

Опубликовано: 23.08.1990

Авторы: Белоусов, Богатчук, Бурда, Драгомирецкий, Палийчук

МПК: G01N 3/56

Метки: испытания, пары, поверхность, присутствии, смазки, трение, цилиндрическая, шар

...корпуса 1 с помощью привода вращения контробраэца. Используя узел нагружения между элементами па" ры трения (образцом 2 и контробразцом 3) создается заданная нормальная нагрузка И. Контактирование тел пары трения по схеме шар - цилиндрическая поверхность позволяет достичь значительных контактных напряжений в зоне трения.Одновременно с приложением нормальной нагрузки М включается привод вращения водила 7 (начальное положение 1), Вращение водила 7 относительно обоймы 4 вызывает вращение поводка 9 относительно оси вращения водила 7. Это вращение осуществляется по конической поверхности с возрастающим по мере передвижения водила 7 из положения 1 в 11 углом уклона конуса отдо ,-,(движение поводка 9 про 1исходит по своеобразной винтовой...

Номер патента: 1578579

Опубликовано: 15.07.1990

Авторы: Белоусов, Богатчук, Бурда, Малько

МПК: G01N 3/56

Метки: возвратно-поступательном, исследования, перемещении, трения, трибосопряжений, характеристик

...и т.п.)на держателе 1 б, изменяется по сложному периодическому закону. Для обеспечения постоянства критерия теплостойкости предусмотрен узел нагружения, позволяющий изменять удельноедавление на образец 8 по такому закону, чтобы критерий теплостойкости,представляющий собой произведениеудельного давления Р на скоростьскольжения Ч, был постоянным на большей части пути трения РЧ- сопя.Прижатие образца 8 к контробразцу2 осуществляется тарированной пружиной 9. При возвратно-поступательномперемещении кулачка 12 втулка 10 получает вертикальное перемещение, обеспечивающее изменение давления на образец 8. Для нормального функционирования между держателем 7, втулкой 10и направляющей 15 должно быть такоесочленение, которое обеспечивает только...

Номер патента: 1562759

Опубликовано: 07.05.1990

Авторы: Белоусов, Богатчук, Бурда, Гегальчий, Каптелов

МПК: G01N 3/56

Метки: газоабразивное, изнашивание, испытания

...каг костью, проходященалы ротораканалов Изобретение относится к испытательной технике и может быть использовано для оценки иэносостойкости материалов в авиационной и газовой промышленности.Цель изобретения - повьппение точности испытания за счет уменьшенияотклонения фактического угла атакиструи от номинального10На фиг,представлена схема уст ройства. для реализации предлагаюго, ,способа; на фиг, 2 - сечение А-А нафиг. 1; на фиг, 3 - схема образования проекций углов на касательнуюплоскость; на .фиг, 4 - схема геометрических соотношений для определенияугла атаки,Образцы 1 с рабочей поверхностью2 закрепляются в образцедержателе 3,неподвижно установленном в,корпусе 4устройСтва, на котором крепится .привод, например электродвигатель 5,...

Номер патента: 1539585

Опубликовано: 30.01.1990

Авторы: Белоусов, Богатчук, Бурда, Гегальчий, Каптелов

МПК: G01N 3/56

Метки: вращающейся, изнашивании, испытания, образца, струей

...способа состоит из ротора " 1, установленного в рабочей камере 2 с воэможностью вращения, привода 3 вращения ротора 1, установленного на камЕре 2, бункера 4 с абразивом для подачи его в каналы 5 ротора 1, и образца 6, установленного на держателе 7 под углом атаки.Способ осуществляют следующим образом.1539585 10 15 20 25 где Формируют рабочую поверхность образца так, что нормаль к серединерабочей поверхности образца, установленного для испытания, и векторнаиболее вероятной скорости движенияабразивных частиц, струи образуютплоскость, параллельную оси вращенияротора, а пересечение этой плоскостис поверхностью образца образует прямую линию, за номинальный угол атакипринимают угол между вектором наиболее вероятной скорости...

Номер патента: 1530221

Опубликовано: 23.12.1989

Авторы: Богатчук, Дмитренко, Долишний, Сергийко

МПК: B01D 45/12

Метки: инерционно-центробежный, фильтр

...которого направлена навстречу движущемуся потоку, вместе с сепарационнымкорпусом 3 образуют камеру очистки газа,которая сообщена с накопителем (влагосборником) 9, снабженным сливным устройством1 О и камерой 11 сбора продуктов отходовочистки газа.И нерционно-центробежный фильтр работает следующим образом,Подаваемый по трубопроводу газ попадает на лопаточные завихрители 2, установленные в цилиндрическом корпусе 1. Приэтом гзз приобретает вращательное движение и попадает нз перфорированнуюперегородку 7, а часть газа, которая непопала на лопатки, ударяется о конус 8и весь газ, получивший вращательное дви.жение, проходит через отверстия в сепарационной перегородке и ударяется о перегородку 5, изменяя направление движения. В камере...

Номер патента: 1527424

Опубликовано: 07.12.1989

Авторы: Белоусов, Богатчук, Могетич, Томащук

МПК: F16D 49/08

Метки: ленточно-колодочный, тормоз

...14,закрепленной на Г-образном кронштейне с помощью текстолитовой втулки 15. 40Разница в количестве витков соседних катушек 14 пропорциональна величине 1 , где 1 - основание нату 1 юС;рального логарифма; Е - коэффициенттрения; 0; - угол обхвата между колодками.Питание катушек 14 осуществляетсяот сети с помощью шнура 16 и выключа"теля 17.Ленточно-колодочный тормоз работа.Ьт следующим образом.При торможении колодки 3 посредством тормозной ленты 2, снабженнойвинтовой стяжкой 6, и рычага 5 управления подводятся к шкиву 1, Когда 55зазор между шкивом 1 и колодками 3выбран, т.е когда рычаг 5 управления, шарнирно связанный с основанием 4 в месте крепления к нему тормозной ленты 2, переместится на величину д 6, где Я - радиальный зазор; ос угол...

Номер патента: 1523777

Опубликовано: 23.11.1989

Авторы: Белоусов, Богатчук, Бурда, Каптелов, Чичинадзе

МПК: F16D 65/853

Метки: барабанно-колодочный, охлаждением, тормоз

...работает следующим образом.При установке новых фрикционныхнакладок 3 на колодку 2 теплоотводящую накладку устанавливают заподлицос поверхностью фрикционной накладки 3,В процессе торможения на поверхности трения, образованной барабаном 1 45и фрикционной накладкой 3, генерируется тепло, часть которого передается .теплоотводящей накладке 5 и по теплоотводящему стержню 6 - охлаждающемуагенту, находящемуся в полости 4 колодки 2. По мере износа фрикционнойнакладки 3 поверхность барабана воздействует на теплоотводящую накладку5, которая утапливается. Таким образом, поверхность теплоотводящей накладки постоянно находится заподлицос поверхностью фрикционной накладки3. Свободному перемещению теплоотводящей накладки 5 с теплоотводящим стержнем 6...

Номер патента: 1516880

Опубликовано: 23.10.1989

Авторы: Белоусов, Богатчук, Бурда, Каптелов

МПК: G01N 3/56

Метки: газоабразивное, изнашивание, испытания

...такие части 40цы имеют различные углы выхода из канала 5, При движении частиц 3 к отверстию 7 экрана 6 расстояние между ними увеличивается, поэтому частицы 3,скорость которых существенно отлича 45ется от некоторой номинальной, будутударяться в экран 6 и накапливаться в коллекторе, а другие - пролетать через отверстие 7 и взаимодействовать с образцом 10. Изменением размеров, формы отверстия 7 и расстояния от экрана 6 до ротора 4 можно регулировать коэффициент вариации скорости движения частиц 3. Угол наклона экрана 6 выбирают равным 45. Износостойкость материалов образцов 10 определяют как потерю их массы д отнесенную к соответствующей пропорциональной части абразива Я, взаимодействовавшей с образцом О. При полном использовании...

Номер патента: 1504157

Опубликовано: 30.08.1989

Авторы: Алексеев, Богатчук, Пивоваров

МПК: B63C 1/02

Метки: ветра, дока, защиты, плавучего

...3 30 смонтированы направляющие 6, по которым перемещается верхняя секция 7 щита 3.Нижняя секция щита 3 снабжена связанным с ней одним концом тросом З 5 8, намотанным на ручную лебедку. Нижняя секция щита 3 снабжена упором 10, расположенным на стационарной части закрытия 1, Верхняя секция 7 снабжена связанным с ней одним кон цом тросом 11, который запасован через направляющий рол 12, который расположен на конце нижней секции щита 3 в районе направляющих 6, Другой конец троса 11 закреплен на обу хе 13 дока 2,Устройство работает следующим образом.Перед погрукением дока 2 каждый щит 3 с противовесом 4 и секцией 7 посредством трога 8 и ручной лебедки 9 опускается до ограничителя 1 О и фиксируется э пим же тросом 8,. После пог паповкн судна...

Номер патента: 1499179

Опубликовано: 07.08.1989

Авторы: Богатчук, Бурда, Малько, Середний

МПК: G01N 3/56

Метки: трения

...образца 5 и контробразца 4 30 выполнен в виде грузов. Вращение кривошипов 6 и 7 осуществляют двигателем 11. Машина трения снабжена из - мерительной и регистрирующей аппаратурой (не показана) для регистрации параметров относительного перемещения образца 5, силы трения, возникающей в контакте образца 5 и контробраэца 4, их износа, акустической эмис сии и других параметров. Геометричес кие размеры звеньев механизмов и углы поворота кривошипов 6 и 7 выбраны из соотношений г - , (О 134 +О, 4333 1 ремещения держателей 2 и 3 в виде синусных механизмов, для которых г 2 =0,044 гр .Машина трения работает следующим образом. Устанавливают образец 5 и контробраэец 4 в держателях 3 и 2. С помощью двигателя 11 приводят во вращение кривошип 6 и...

Номер патента: 1497409

Опубликовано: 30.07.1989

Авторы: Белоусов, Богатчук, Бурда, Каптелов

МПК: F16D 25/04

Метки: баллон, муфты, шинно-пневматической

...иа 1)с 31;ии,;ъе)(ть), и т;)кжс и)пснсиф) кани)1,3 а 01 ГГ би ины): 5303 нн",(рс,;(л (, ,ТООНОГО 1(05 Ь 1 а.1 1 и3(. 1 1 1 О к 11.3 а н р 11:3 н с.б (,.но-)нвма ГичсскоЙ муты; .,;. фи,нис,А .С 3(а фи,1)н.1 р(нн" )Гс.ГОр нос ко, В 0 3(с иказ,) но 3 . И)1 (,) и)3)озлс(031 бор)1 И к, об н(и и В 1,1, 1ф и1разВсртка 1303,1.соз(300 Вник,1.Б 1.1 ЛОН (Н)31330-11)ЕВМНТИЧ(Ко: ,ф(33стоит из Герст(3 3 НОЙ ка мсры 1, коонс.(ИВР)К НОГО ) И 1)ИСТР(НН 10Н Ы ; КОГ 1, 1 сЬИ 1к)3(1)1)к,ио(и(Г( 51 смОЙ черсл с.к Во 3:ср н 1"С( 1 и 1101 к)(.нсянГ(с, .:с"; (, с1( , , (5)з,ч)3)( (т(130 к5 .1 3;) (лс,( ь",металл иске 01(иваико(к ), . ,изов 16 и 17,0ать 1)ак)н(3,;1)Г; иф Г. .)Н,( ( в1(Я 51 иовсрхноеть 1( трбч(3 ь:;. н 1,) Г(,3,( 1- и(с 1 Оыть вынол...

Номер патента: 1495681

Опубликовано: 23.07.1989

Авторы: Белоусов, Богатчук, Бурда, Ропяк

МПК: G01N 3/56

Метки: изнашивании, испытания, рабочей, среды, струей

...на корпусе 1, держатели8 образцов 9 и механизм возвратновращательного. движения держателей8 образцов 9, который выполнен в видекулачка 10, установленного на валу 304, штифтов 11, установленных в корпусе 1 параллельно оси вращения ротора2 с возможностью движения вокруг своей оси, коромысел 12, одним концомзакрепленных на штифтах 11, а другимконтактирующих с кулачком 10, приэтом дерхатели 8 образцов 9 закреплены на штифтах 11, Образцы 9 можнорасполагать на держателях так, чтобыцентр тяжести геометрической Фигуры, 40представляющей рабочую поверхностьобразца 9, проходил через ось вращения штифта 11, а угол атаки регулировать отклонением поверхности образца9 от вертикали, Для обеспечения не-прерывного контаКта коромысел 12...

Номер патента: 1484525

Опубликовано: 07.06.1989

Авторы: Белоусов, Богатчук, Браун, Бурда, Коптелов, Чорный

МПК: B23K 9/04

Метки: крупногабаритных, наплавки

...порядке с внутренней и наружной сторон наплавляемой цилиндрической поверхности позволяет эффективно и равномерно, без резких перепадов температур, нагреть детали по всему ее объему. При достижении необходимой температуры термообработки уменьшают мощность нагревателей и поддерживают заданную температуру на протяжении84525 10 15 20 25 30 35 40 45 50 14 необходимого времени термообработки, после которого выключают питание нагревателей 7 и охлаждают деталь на воздухе. При понижении объемной температуры детали 1 до температуры подогрева,включают нагреватели 7 на заранее рассчитанную мощность, Подводят сварочную головку 9 .и производят наплавку.На следующем этапе медленно охлаждают наплавленную деталь на воздухе, регулируя скорость...

Номер патента: 1478092

Опубликовано: 07.05.1989

Авторы: Белоусов, Богатчук, Бурда, Зелинский

МПК: G01N 3/56

Метки: износ, испытания

...7 относительно образцов 5. В результате сложения двух движений (вращение вала 2 через систему зубчатых колес 10 и 11 и вращательного колебания обоймы 6) обеспечивается реализация сложного закона скольжения образцов 5 по поверхности контробразца 7Изменением геометрических параметров элементов кривошипно-коромыслового механизма (г - плечо кривошипа, величина которого изменяется за счет установки оси шатуна в одно из отверстий 15,- плечо коромысла, величина которого изменяется установкой оси шатуна в соответствующее отверстие 16, 1 - длина шатуна, которая изменяется его заменой) добиваются реализации различных законов скольжения образ" цов 5 по поверхности контробразца 7. Расширение вариантности законов изменения скорости...

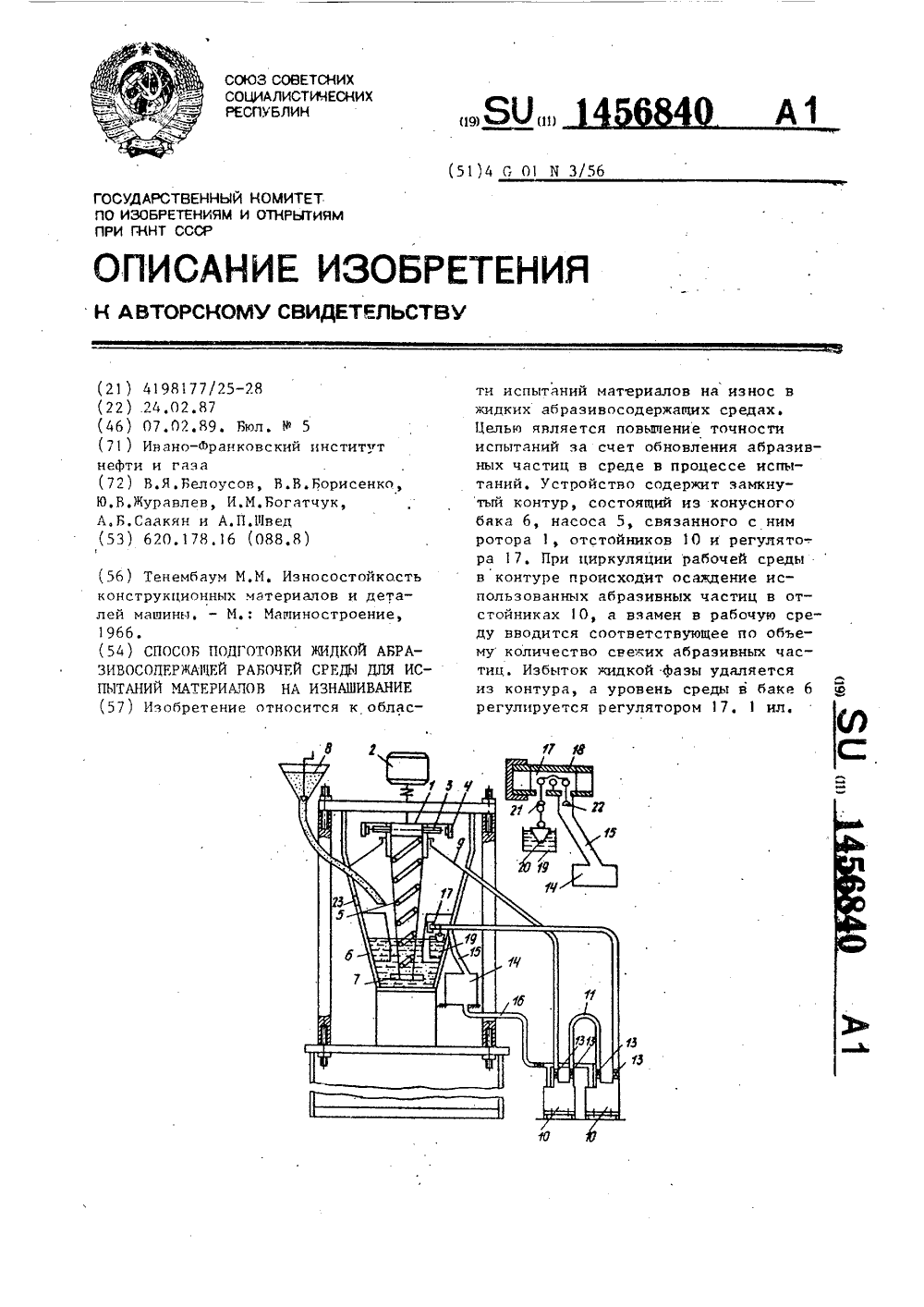

Номер патента: 1456840

Опубликовано: 07.02.1989

Авторы: Белоусов, Богатчук, Борисенко, Журавлев, Саакян, Швед

МПК: G01N 3/56

Метки: абразивосодержащей, жидкой, изнашивание, испытаний, подготовки, рабочей, среды

...20, перепускных клапанов21 и 22. Коническая емкость 6 оснащена отверстием 23 для залива среды,Способ реализуется следующим образом.Осуществляют подачу абразива издоэатора 8 и одновременно через отверстие 23 подают жидкую Фазу в крнусный бак 6. Расходы абразива и жид кой Фазы подбирают таким образом,чтобы обеспечить требуемую концентрацию абразива в рабочей среде. Вклю-,чают привод 2 насоса 5 и осуществляют циркуляцию рабочей среды по замкнутому контуру, Одновременно происходит осаждение абразивных частиц вотстойниках 10, а очищенная жидкаяФаза возвращается по трубопроводу12 в конусиый бак 6. В моментзавершения заполнения конТура рабочей средой прекращают подачу жидкой, фазычерез отверстие 23 в бак 6, а междурасходом абразивных частиц...

Номер патента: 1455280

Опубликовано: 30.01.1989

Авторы: Белоусов, Богатчук, Бурда, Чорный

МПК: G01N 3/56

Метки: пара, торцового, трения

...цилиндрический элемент.3, расположенный коаксиально первому 1 и с возможностью осевого .перемещения относительно него, а также четвертый 25 дополнительный цилиндрический элемент 4. Рабочие торцовые поверхности первого, третьего и четвертого дополнительных элементов выполнены в виде кольцевых секторов 5 с равными на-. 30 ружними и внутренними диаметрами, а сумма площадей кольцевых секторов 5 равна площади полного кольца 6.Для испытания пары торцового тре-: ния используется машина трения, 35 которая содержит основание 7, приводной вал 8, соединенный с держателем 9 второго цилиндрического элемента 2.Приводной вал 8 вращается от привода 10 с помощью измерителя 11 сил тре ния. Держатели 12 цилиндрических элементов 2-4 соединены с...

Номер патента: 1439310

Опубликовано: 23.11.1988

Авторы: Белоусов, Богатчук, Бурда, Гладий

МПК: F16C 33/10

Метки: подшипниковый, скольжения, узел

...6,По мере выхода машины на стацио -нарный режим работы увеличиваетсядавление масла, поступающего из системы подачи масла (не показана) вмежконтактное пространство через канал 13. За счет этого возникает гидродинамический эффект, вызывающийнаведение масляного клина, разделяющего трущиеся поверхностиКонтактирование цапфы 2 с брикетом 4 при этомне обязательно, более того оно не желательно, так как вызывает изнашивание брикета 4.Отвод брикета 4 осуществпяется засчет того, что нагнетательная полость10 корпуса гидроцилиндра 5, сообщается с рабочей зоной подшипникового узла каналом 11, По мере наростания истабилизации давления масла в рабочей зоне (при выходе машины на стационарный режим работы) заполняетсянагнетательная полость 10 и поршень...

Номер патента: 1425171

Опубликовано: 23.09.1988

Авторы: Белоусов, Богатчук, Бурда, Каптелов, Лукан, Чорный

МПК: B66D 5/06

Метки: воздушная, состояния, теплового, тормоза

...окружающей среды ниже установленной нижней граничной, сжатый воздух от компрессора 1 и ресивера 2 основной нневмосистемь поступает по трубопроводу к регулятору 3 давления. Когда давление в основной пневмосистеме достигнет 0,78 МПа, регулятор 3. давления открывается и сжатый воздух поступает в ресивер 4 дополнительной пневмосистемы. Если давление в основной пневмосистеме падает ниже 0,78 МПа, регулятор 3 давления закрывается, тем самым нс нарушается режим работы основной пневмосистемы. Из ресивера 4 сжатый воздух церез электроиневматический клапан 5 поступает в магистраль 7, где, проходя церез тенлообменник 10, установленный в )зыхлопном тракте 11 двигателя 12 внутреннего сгорания, нагревается и далее по трубопроводу через обратный клапан...

Номер патента: 1425378

Опубликовано: 23.09.1988

Авторы: Белоусов, Богатчук, Могетич

МПК: F16D 65/00

Метки: барабанно-колодочный, тормоз

...к которой приклеены фрикционные накладки 6. Центральная сек" ция 3 опирается на волнообразную пру- ЗО жину 7, помещенную в П-образное углубление секции, и соприкасается боковыми коническими поверхностями с клиньями 8 и 9, Последние также коническими поверхностями соприкасаются с соответствующими коническими поверхностями боковых секций 4 и 5, Кинематическая связь клиньев 8 и 9 с центральной 3 и боковыми 4 и 5 сек" циями осуществляется волнообразными 4 О пружинами 10 и 11. Секции 3-5 дополнительно удерживаются в корпусе колодки 2 винтами 12 (центральная) и винтами 13 (боковые), гладкая часть которых заходит в отверстия соответствующих секций 4 и 5.Тормоз работает следующим образом.При необходимости торможения колодки 2...

Номер патента: 1420260

Опубликовано: 30.08.1988

Авторы: Белоусов, Богатчук, Бурда, Чорный

МПК: F16D 25/04

Метки: муфта, шинно-пневматическая

...и диаметр проходных 25отверстий которых зависит от необходимого времени срабатывания. Штоки клапанов 9 шарнирно связаны свыступающими наружу штоками 10,которые взаимодействуют с управляющими колодками 11, Нормально закрытыеклапаны 9 снабжены пружинами 12,которые находятся в предварительнорастянутом состоянии. К внутреннемупротектору 8, имеющему полукруглые35в сечении канавки 13, крепятся с образованием щели 14 тормозные колодки15 с отверстиями 16.Муфта работает следующим образом.При поступлении сжатого воздуха 40через канал 6, воздухопровод 5 и впускной патрубок 4 в резинокордный баллон 3 последний расширяется и прижимает тормозные колодки 15 к ведомойполумуфте 2, осуществляя передачу крутящего момента. Для увеличения быстродействия при...

Номер патента: 1417180

Опубликовано: 15.08.1988

Авторы: Богатчук, Коломиец, Коломийчук, Маркин

МПК: H03H 17/04, H03H 17/06

Метки: режекторный, фильтр

...Т /2, компенсирующее напряжение, поступающее на второй вход вычитающего усилителя 1 из блока 9 памяти, имеет один знак (например, положительный), а в течение другой половины периода сигнала помехи компенсирующее напряжение, поступающее знака компенсирующего напряжения осуществляется первым инвертором 15,Второй инвертор 16 работает синхронно с первым и осуществляет каждыеполпериода Ту /2 инверсию разностного сигнала, поступающего с выхода из этих же ячеек блока 9 памяти, меняетзнак на противоположный. Изменение блока 1. Таким образом, в -й ячейке блока 9 памяти происходит изменение сигнала помехи каждую половину периода - Тпо /2, Управление первым 15 и вторым, 16 инверторами производится из блока 13 управления.Блок 13 управления...

Номер патента: 1415148

Опубликовано: 07.08.1988

Авторы: Белоусов, Богатчук, Бурда, Медвидь

МПК: G01N 3/56

Метки: датчик, диагностики, износа, трения, узлов

...ч а ю щ и й с я тем, что, с целью повышения удобства эксплуатации, улавливатель частиц износа выполнен в виде магнитопровода с за" зором, размещаемым в зоне появления частиц износа. Составитель Ю.Асриянц Редактор Л,Зайцева Техред И.Верес Корректор Н.КорольЗаказ 38 б 9/41 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Изобретение относится к машиностроению и может быть использовано для диагностирования редукторов, коробок передачи и т.п. в процессе их5 эксплуатации или при их испытании,Цель изобретения - повышение удобства эксплуатации.На чертеже изображена схема датчика.10Датчик диагностики износа узлов трения содержит корпус 1 из немагнитного материала,...

Номер патента: 1395985

Опубликовано: 15.05.1988

Авторы: Белоусов, Богатчук, Бурда, Василик

МПК: G01N 3/56

Метки: газоабразивной, изнашивания, конструкционных, скорости, среде

...разрушения образца 4в полнен в виде источника 5 и приемка 6 излучения установленных сотороны сопла 2. Перед приемником бзлучения установлен диск 7 со свеофильтрами 8, Межконтактное простанство между держателем 3 и образом 4 заполнено люминофором 9. ПриИзготовлении образца 4 многослойнымв виде нескольких пластин, соединенных последовательно, межконтактноеространство между ними также заполено люминофорами, излучающими светаэличной длины волны. В качествесточника 5 использован источник35льтрафиолетового излучения. образца 4 обнажается слой люмино-,фора, который под,действием светаначинает люминесцировать. Образуемоепри этом излучение попадает в приемник 6 излучения через светофильтр 8,сигнализируя об окончании испытания.При испытании...

Номер патента: 1393947

Опубликовано: 07.05.1988

Авторы: Белоусов, Богатчук, Бурда, Каптелов, Чорный

МПК: F16D 25/04

Метки: баллон, муфты, шинно-пневматической

...образом,На ведущем валу (не изображен) узакрепляют баллон, а на ведомом -шкив (не изображен), при этом баллоннаходится во вращении большую частьвремени. При включении муфты на поверхности трения генерируется тепло, которое через фрикционную накладку 6 и металлическую колодку 5 поступает к внутреннему 4 и наружному 3 протекторным кольцам, герметической камере 1 и каркасу 2. Наиболее нагретым оказывается внутреннее протекторное кольцо 4, на которое, кроме этого, воздействует крутящий момент, Тепло, поступающее к внутреннему протекторному кольцу 4 по теплопроводному покрытию спирального элемента 19, передается через втулку 18 к держателю 17 и теплоотводящей лопасти 11 охлаждающей лопатки 12. Тепло от глубинных слоев внутреннего...

Номер патента: 1377667

Опубликовано: 28.02.1988

Авторы: Белоусов, Богатчук, Бурда, Муравья, Чорный

МПК: G01N 3/56

Метки: газовых, износ, испытания, металл-полимерных, пар, средах, трения

...фиксации момента прекращения попадания исследуемой газовой среды вмежконтактное пространство трущих-,ся поверхностей,На чертеже изображено устройство 15для осуществления способа..Устройство содержит герметичнуюкамеру 1, размещенные в ней вращающийся металлический 2 и неподвижныйполимерный 3 образцы, датчики 4 давленпя, соединенные посредством трубопроводов и каналов, выполненных в полимерном образце, с межконтактнымпространством трущихся поверхностей,электронный блок 5 управления датчиками 4, соединенный с пультом 6 управления,Способ осуществляют следующим, образом. Образцу 2 сообщают заданную скорость вращения и нагружают пару трения с помощью силового механизма (на чер геже не показано), в камеру 1 подают газовую среду, которая...

Номер патента: 1377665

Опубликовано: 28.02.1988

Авторы: Белоусов, Богатчук, Бурда, Муравья, Чорный

МПК: G01N 3/56

Метки: изнашивания, поверхностей, трения

...и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к испытанию на изнашивание и может быть использовано в качестве способа контроля процесса изнашивания поверхностей тре 5 ния,Цель изобретения - повышение информативности анализа продуктов износа за счет локализации мест взятия проб.На чертеже изображена схема осуществления способа. Способ осуществляют следующим образом. 15Вращающийся 1 и неподвижный 2 образцы образуют исследуемую пару трения, На поверхности неподвижного образца 2, находящейся в постоянном контакте с поверхностью вращающегося 20 образца 1, выполняют глухие отверстия 3, которые служат для сбора продуктов износа.В процессе...

Номер патента: 1361416

Опубликовано: 23.12.1987

Авторы: Белоусов, Богатчук, Бурда, Куч

МПК: F16N 7/20

Метки: смазки

...вращающегося колеса 4, что особенно важно в начальный период работы редуктора, когда в результате выстоя смазка стекает с трущихся поверхностейи возникает угроза сухого трения со30всеми отрицательными последствиями:заеданиями, выкрашиванием, интенсивным износом и т,п, По мере набораоборотов на грузы 15 начинает дейст 35 вовать центробежная сила, возрастающая с увеличением частоты вращенияколеса 4, а значит и шестерня 2. Движение грузов 15 направляется радиальными пазами 14 и при контакте грузов40 с участком б диска 9 вызывает егоотжатие от торца вспомогательной шестерни 2. Своей торцовой поверхностьюа диск 9 через фрикционное эластичное покрытие 13 начинает контактировать с кронштейном 1, В результате происходит притормаживание диска...

Номер патента: 1346880

Опубликовано: 23.10.1987

Авторы: Белоусов, Богатчук, Бурда, Чорный

МПК: F16D 69/00

Метки: металлических, охлаждения, пар, фрикционных

...фиг. 1 изображено устройство для осуществления способа; на фиг, 2 - фрикционный элемент пары трения.Способ охлаждения металлических фрикционных пар заключается в периодической подаче на поверхность трения жидкостной среды, причем прекращение подачи жидкостной среды осуществляют при температуре, равной или меньшей температуре аустенитного превращения металла фрикционной пары.Камера устройства (фиг. 1) состоит из корпуса 1, направляющей об- раэцедержателя 2, термопарного штуцера 3, узла 4 нагружения, испытуемой колодки 5, образцедержателя 6, штуцера 7 для ввода жидкостной среды, осветительной лампы камеры 8, ограничителя 9, испытуемого фрикционного металлического диска 10 и вводного штуцера 11. б 880 2В процессе испытания...
