Слащев

Устройство регулировки пространственного положения осей прибора

Номер патента: 1394964

Опубликовано: 10.08.2000

Авторы: Гормаков, Слащев, Камашев, Ветренко, Фролов, Скорых, Амеличкин

МПК: G01C 25/00, G02B 7/198

Метки: осей, регулировки, прибора, пространственного, положения

Устройство регулировки пространственного положения осей прибора, содержащее втулку с цилиндрической посадочной поверхностью и соединенные с втулкой регулировочные винты, расположенные в плоскости, перпендикулярной оси втулки, под углом 120o друг к другу, отличающееся тем, что, с целью повышения надежности соединения устройства с прибором при динамических нагрузках, втулка выполнена с тремя упругими элементами, с одним свободным концом каждый, размещенными под углом 120o друг к другу и образованными тремя соосными втулке цилиндрическими прорезями в ней со стороны посадочной поверхности, в каждой из этих прорезей размещен вновь введенный клин, установленный с...

Динамический моделирующий стенд

Номер патента: 1329341

Опубликовано: 27.07.2000

Авторы: Фролов, Камашев, Гормаков, Амеличкин, Ветренко, Скорых, Слащев

МПК: G01M 19/00, G01M 7/00

Метки: динамический, моделирующий, стенд

Динамический моделирующий стенд, содержащий имитатор движения с наружным, промежуточным и внутренним подвесами, снабженными приводами, и платформу, установленную на внутреннем подвесе, отличающийся тем, что, с целью повышения точности испытаний путем совмещения центров вращения испытуемого объекта и имитатора движения, он снабжен установочным столом и устройством юстировки, выполненным в виде дифференциального винта и двух рычагов с закрепленными на платформе основаниями, причем упругие плоскости рычагов расположены параллельно друг другу и связаны подвижным сухариком, при этом установочный стол соединен с платформой посредством упругой связи, а с устройством юстировки - шарнирно.

Инерционный воздухоочиститель

Загрузка...

Номер патента: 1787495

Опубликовано: 15.01.1993

Авторы: Минаев, Слащев, Васильев, Шурупов, Муравьев, Степанов

МПК: B01D 45/04

Метки: инерционный, воздухоочиститель

...кромке перфорированных стенок,При необходимости, когда климатические условия близки к образованию льда на фильтровальных элементах, через калорифер подается горячий воздух,Инерционный воздухоочиститель работает следующим образом,Калорифер 5 подпитывает горячий воздух. Подпитка через отверстия 6 обеспечивает подогрев перфорированной стенки 1 с внутренней стороны и без смещения с запыленным воздухом выводится через стенку 1 на дальнейшую фильтрацию, Подпитка горячего воздуха с наружной стороны перфорированной стенки через отверстия 7 создает эффект эжектирования, т.е. с на. ружной стороны стенки создается дополни тельное разряжение, что снижает част1787495 АимежгмГ УозРух оставитель Ю.Слащевехред М. Моргентал Корректор М,Т Ред.Иванова...

Композиция для предотвращения солеотложений

Загрузка...

Номер патента: 1733405

Опубликовано: 15.05.1992

Авторы: Расулов, Фещенко, Струпов, Алекперов, Слащев, Исмаилова, Кулиев, Абдулгасанов, Вишневецкий, Осинчук

МПК: C02F 5/04

Метки: композиция, предотвращения, солеотложений

...а счет иск углеводо темпераия - повышение степеотложений минеральпечение возможности ой и нефтяной промышлючения и образования родным конденсатом и туры замерзания,ОСУДАРСТВЕННЫИ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(71) Всесоюзный научно-исследовательскийи проектный институт по подготовке ктранспортировке и переработке природного газа П р и м е р 1, Готовят смесь - лигносульфонаты с добавкой 0,08% сульфанола и полипропиленгликоля 2,5% в количестве 5 л, пропускают через образец-свидетель, температура поверхности которого составляет 20 - 120 С. Затем образец-свидетель сушат при 120 С и взвешивают. Количество осадка на теплообменной поверхности без добавления ингибитора составляет 0,4100 г, а при дзобавлении ингибитора в...

Способ оценки остаточной долговечности конструкции

Загрузка...

Номер патента: 1696955

Опубликовано: 07.12.1991

Авторы: Райхер, Слащев, Шамирзаев, Шанявский, Дасковский, Свиридов

МПК: G01N 3/32

Метки: оценки, долговечности, остаточной, конструкции

...и:.мег ение режима маркернога нагружения, Для получения зталонных зависимОстей м 8 жду шагам бора; " ДОК О И ВЕЛИЧИНай НВПРЯжЕ 1 ИЯ 7 эв использавалс 5 зталонный РбразР 1 ( матР" риала образца-сви етег 51 прямсугагьнаго сечен ля толЦиной 10 мм и ш 1 ринай 40 мм с боковым надрезам Глуб 1"а; 1 1, и радиусом Вершины 0,1 мм, зтатобразе 1, нагру:кается и ра 1 раммнь:и Луг ьсируОщи отнугевым цлклом одноаснага р 1 стяжен Гя с частотой 12 Гц в диапазоне 80 - 200 ЫПа с ЙагйГ 20 ФПа и маркиаованием к:ждаГО уровня напряжений числам циаОв нагружен ия (коллчес гвам устал ост ных баооздак,. После долома зтагО 1-Нога образца и проведения фрактографи еск 1-х иссгедований была Г 10 лРена зависимость ф 1, 41 ыаГВ Оараздк д и Величиной казффи.и 81 та...

Способ определения ртути в биологическом материале

Загрузка...

Номер патента: 1651212

Опубликовано: 23.05.1991

Авторы: Грановский, Слащев, Неменко

МПК: G01N 33/487

Метки: материале, биологическом, ртути

...крови объемом О 5 мл нагревают до поло,ного испарения при 600 С, абразовавне.а именно к методам анализа биалогическик объектов, и может бьггь нспагьзавано в клинической медицине,гигиене и профессиональной патологии.Цепь изобретения - повышение точности - достигается тем, что дапалплтельно проводят барбатиравание смесидыма, параз воды и ртути через слойводы высотой 5 - 20 см, объемом 5 -20 см" при 4 - 20 С, Предлагаемыйспособ позволяет определять к;ненграцию ртути в крови, ь;аче н т.п. на;Оточнее, чем известньвл. шуюся при этом смесь дьиа, паров рт, -ти и воды барботируют через слой воды высотой 5 см объемом 5 см при 4 С,паоле чего пары ртути амальгируютна золотом сорбенте, полученную амальгаму термически разрушают при 800 С,а...

Способ перекачки газового конденсата совместно с попутной промысловой водой по трубопроводу

Загрузка...

Номер патента: 1649212

Опубликовано: 15.05.1991

Авторы: Тердовидов, Будымка, Малыхин, Слащев

МПК: F17D 1/14

Метки: перекачки, трубопроводу, попутной, совместно, промысловой, конденсата, водой, газового

...трубопровод на каждой из установок комплексной подготовки газа поток смеси обрабатывают ингибитором, например метанолом; По данным промысловой практики газовых промыслов установлено, что появление кристаллов гидрата в незаглубленных в землю трубопроводах происходит уже при температурах внешней среды -10 С 25 30 35 40 45 50 55и ниже. Расход метанола при этом составляет от 1,5 до 23 от объема воды в составе смеси в зависимости от величины ее минерализации, Причем, чем меньше минерализация, тем большая доля объема метанола расходуется при равных объемах воды и смеси, И как показывает практика, расход метанола в среднем до 20 от объема обрабатываемой воды обеспечивает транспортировку смеси без образования гидратных пробок,...

Способ контроля перпендикулярности осей двух валов

Загрузка...

Номер патента: 1642232

Опубликовано: 15.04.1991

Авторы: Гормаков, Фролов, Орел, Ветренко, Слащев, Чирков, Скорых, Камашев

МПК: G01B 11/26

Метки: двух, валов, осей, перпендикулярности

...и строят его изображение в автоколлиматоре,5 10 15 20 25 30 35 40 Составитель Н. ЗахаренкоТехред М.Моргентал Корректор А. Осауленко Редактор Ю, Середа Заказ 1,137 Тираж 398 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к измерительной технике и может использоваться для контроля взаимного расположения осей карданового подвеса в приборо-и станкостроении.Целью изобретения является повышение точности контроля за счет исключения перемещения автоколлиматора.На чертеже приведена принципиальная схема контроля перпендикулярности валов."На схеме изображены...

Тормозная рычажная передача железнодорожного транспортного средства

Загрузка...

Номер патента: 1611773

Опубликовано: 07.12.1990

Авторы: Горбунов, Михайлов, Кулешов, Слащев

МПК: B61H 1/00

Метки: передача, средства, железнодорожного, рычажная, тормозная, транспортного

...колодками5 и вертикальные рцчаги 6, которые в своюочередь шарнирно соединяются с трехплечим рычагом 7, имеющие оси вращения нараме 8 тележки, другой конец этого рычагашарнирно связан со штоком 9 пружины 10двустороннего действия; горизонтальнаятяга также шарнирно соединяется с вертикальным рычагом 11, в средней части которого установлены башмаки 4 с тормознымиколодками 5, а противоположный конец припомощи шарнира соединен с трехплечимрцчагом 7, противоположный конец которо го также шарнирно связан со штоком 9 пружины 10 двустороннего .действия,установленной в корпусе 12,Тормозная рычажная передача работает следующим образом,При повышении давления в гидроци, линдре высокого давления 1 приходят вдвижение наклоннце рычаги 2,...

Способ предупреждения отложения солей в газовой скважине

Загрузка...

Номер патента: 1609971

Опубликовано: 30.11.1990

Авторы: Толстяк, Корнеев, Фещенко, Строгий, Винник, Слащев

МПК: E21B 37/00

Метки: предупреждения, скважине, отложения, солей, газовой

...дебит скважины, расход закачиваемой воды определяют по следующей зависимостиЧ = Ог(ЮЗ Юу)+ Ог 6/с С/Снас, (7)Принимая во внимание,что произведение ОгсЯс представляет собой дебит жидкости на устье (Ок), уравнение (7) трансформируется в уравнение (1).После проведенных измерений и расчетов осуществляют подачу на забой скважины воды в количестве, определенном по уравнению (1), что полностью предотвратит отложение солей в скважинах.П р и м е р, В скважинах отлагаются галитовые пробки, состоящие более чем на 99% из йаС,По общепринятым в гаэапромысловай практике методикам измеряют температуру и давление газа на забое и устье работающих скважин, дебит жидкости газа и содержание капельной влаги на устье, Измеряют минерализацию выносимой из...

Пенообразующий состав для удаления жидкости из газовых скважин

Загрузка...

Номер патента: 1609812

Опубликовано: 30.11.1990

Авторы: Толстяк, Богач, Слащев, Шагайденко, Мороз, Бутенко, Корнеев, Винник, Струпов, Строгий

МПК: C09K 7/08

Метки: жидкости, газовых, пенообразующий, состав, скважин, удаления

...количест углеводородного конденсата ц выс минерализоваццую воду.Окись алкилдиметиламица СН , (СН ) Ю при = 10-18 пре ставляет собой светло-желтую жпд кость, хорошо растворимую в воде тойчивую при нагревании в раство щелочей и кислот.Алкилсульфоцат натрия СН+, С И 2, )СНБО 11 а 11-17 представляет собой,05 80:20 10 78: 0,08 99:1 расплав от белого до светло-желтогоцвета, хорошо растворимый в дистиллированной воде.Пенообразующий состав готовятсмешением входящих в него компонентов.П р и м е р. Эксперименты проводили на лабораторной установке, котораяпредставляет собой стеклянный контейнер емкостью 5 л, оборудованныйотводной трубкой диаметром 0,014 ми длиной 2 м и газоподводной трубкой диаметром О,005 м,В контейнер заливали 3 л жидкости...

Состав для пенокислотной обработки призабойной зоны пласта

Загрузка...

Номер патента: 1596087

Опубликовано: 30.09.1990

Авторы: Слащев, Толстяк, Строгий, Чернышева

МПК: E21B 43/27

Метки: пласта, зоны, призабойной, пенокислотной, состав

...перемеш ива ниную смесь солягенное поверх(ПАВ). Компонещем соотношенКислотаМетанолНеионогенное ПАВ Насыщенный водный раствор нитратов щелочно-земельных металловСодержание ПАВ в раствор тической концентрации мицел н ия. Образование мицелля рн ы ПАВ способствует седиментэц тойчивости суспензии и стабил1596087 0,1 - 2,0 Остальное П едлагаемый способ Известный способ Устойчивость пен,минСодержание мас. ОУстойчивость пен,мин Содержание, мас. Компоненты Компоненты 85 КислотаМетанолПАВ (ОП - 10)Вода 37 5 10 0,1 5100,1До 100 КислотаМетанолПАВ (ОП-;0)Насыщенный растворнитрата кальцияКислотаМетанолПАВНасыщенный растворСа (ЙОзЬКислотаМетанолПАВ (ОП - 7)Насыщенный растворСа МОз До 10020200,1 КислотаМетанолПАВВода 83 20 20 0,1 До 100 42 До 100 35 30...

Способ прогнозирования остаточной долговечности элементов конструкций

Загрузка...

Номер патента: 1585722

Опубликовано: 15.08.1990

Авторы: Слащев, Свиридов, Дасковский, Шамирзаев, Устиновщиков

МПК: G01N 3/32

Метки: долговечности, элементов, конструкций, остаточной, прогнозирования

...повреждения считается пригодным для дальнейшего использования и величину К 1 включают в перечень параметров прогнозирования.В процессе эксплуатации объекта 1 контроля производят периодические измерения величины омического сопротивления датчика повреждения, определяют значения приращения сопротивления ЬЯ и сопоставляют это значение с результатами тарировочных испытаний. Тарировочные циклические испытания производятся на образцах из материала объекта 1 контроля, на которые наклеены аналогичные датчики повреждений (из одной технологической партии).На фиг,2 представлены результаты ука- занных испытаний на образцах из сплава Д 16 АТ, Плоские образцы имели анодированную (непроводящую) поверхность, что позволило клеить на них датчики...

Способ развески локомотива с трехосными тележками

Загрузка...

Номер патента: 1549835

Опубликовано: 15.03.1990

Авторы: Добрынин, Могила, Коняев, Слащев, Горбунов, Голубенко, Сорочкин, Вихляева, Гриневич

МПК: B61C 15/00

Метки: развески, тележками, локомотива, трехосными

...О етениям и ушская тент, г. роизводстве) ор Изобретение относится к локомотивостроению и касается распределения нагрузок от кузова локомотива на колесные пары.Целью изобретения является повышение ходовых характеристик при движении на выбеге.На фиг. 1 представлена схема распределения нагрузок по колесным парам локомотива в процессе развески (статическое состояние); на фиг. 2 - то же, в режиме реализации силы тяги при использовании силовых элементов с наклонными поводками; на фиг. 3 -- то же, при использовании силовых элементов с силовыми цилиндрами,Развеску локомотива производят следующим образом.Теоретическим или экспериментальным путем определяют схему распределения нагрузок на колесные пары Р, Р 2, Рз, Р 4, Р 5, Рв данной...

Пресс-форма для изготовления изделий с поднутрениями

Загрузка...

Номер патента: 1541064

Опубликовано: 07.02.1990

Авторы: Слащев, Болотовский, Ахрамеев, Комарова, Швецов

МПК: B29C 45/44

Метки: поднутрениями, пресс-форма

...В начале вместе с верхнейтраверсой пресса поднимается верхняяподвижная плита 1, затем верхняя каретка 4 с промежуточной плитой 3,гидроцилиндром 27 и кронштейном 22,Кронштейн 22 перемещает по колонке 17кольцо 20 и тягу 16. Во время подъемапружина 19 отводит вкладыш 9 от сердечника 5 на ход прямолинейно до упора с буртом 18 оси 11. Далее ролик21, перемещаясь по копировальномупазу 24, отводит вкладыш 9 из зоныраскрытия пресс-формы,После остановки каретки 4 включается гидроцилиндр 27 г еремещения сердечника 5 и выдвигает его за пределы пресс-Формы. Во время выдвижения торцы направляющего пальца 13, жестко соединяющего шток 28 гидроцилиндра 24, движутся в пазах 8. Далее снимают изделие 29 с сердечника вручную.В результате вывода вкладыша...

Боковая опора кузова на тележку

Загрузка...

Номер патента: 1449421

Опубликовано: 07.01.1989

Авторы: Гундар, Слащев, Ткаченко, Вихляева, Михайлов, Цейтлин, Горбунов

МПК: B61F 5/14

Метки: опора, кузова, тележку, боковая

...опорная плита 2, на ко т рую через ролики 3 опирается верх" н я опорная плита 4. Масса кузова 5 п редается на плиту 4 через резином таллическую рессору 6, жестко связ нную верхней частью с коническим 20 э ементом 7, а нижней - с опорной и итой 4, Конический элемент 7 устанбвлен на кузове с возможностью по" вброта вокруг пальца 8 Между элементами 9 и 10 резинометаллической р ссоры установлена жесткая проставк со штырем 11, входящим в наклони относительно образующей паз 12 к нического элемента. Штырь 11 и паз 1 имеют накладки 13 и 14, выполненные из фрикционного материала. Опора работает следующим образом, При движении на прямом участке пути, сопровождающемся колебаниями вйляния, происходит сдвиг и скручи ванне рессоры 6 (ролики 3...

Тележка железнодорожного транспортного средства

Загрузка...

Номер патента: 1438998

Опубликовано: 23.11.1988

Авторы: Михайлов, Логачева, Горбунов, Булгаков, Ткаченко, Слащев, Крышталь

МПК: B61F 3/06

Метки: железнодорожного, тележка, транспортного, средства

...качеств путем перераспределения нагрузок по колесным парам.На чертеже показана схема предлагаемой тележки.Тележка содержит раму 1, сбаланси О рованное рессорное подвешивание,состоящее из расположенных под буксами 2 листовых рессор 3, опирающихся на них винтовых пружин 4 и балансиров 5 и 6, средней частью шарнирно связанных с рамой 1 тележки, а концами опирающихся на пружины 4 соседних колесных пар. Буксы 2 связаны с кронштейнами рамы 1 поводками 7 Балансиры 5, установленные между перед- щ ней по ходу движения колесной парой 8 и средней колесной парой 9, выполнены в виде трехплечих рычагов, Горизонтальные плечи этих рычагов опираются на буксы 2 соседних колесных, 25 пар 8 и 9, а вертикальные плечи шарнирно связаны со штоками силовых...

Способ десублимации продуктов органического синтеза

Загрузка...

Номер патента: 1364354

Опубликовано: 07.01.1988

Авторы: Ильин, Заваров, Гейман, Слащев, Степанов, Вартеванян, Крупин

МПК: B01D 7/00

Метки: синтеза, органического, продуктов, десублимации

...трубы 2, закрепленные в трубныхрешетках 3, камеру 4 входа парогазо Овой смеси, камеру 5 поворота потока,камеру 6 выхода газа, охлаждаемыетрубы 7 намораживания продукта,закрепленные в трубных решетках8 и 9. Камера 5 поворота потока снабжена штуцером 10 слива продукта.Штуцеры 11 и 12 предназначены соответственно для ввода парогазовой сме-си и отвода газа.При осуществлении способа пирогазовая смесь поступает через патрубок11 в камеру 4 входа парогазовой смесии через пучок греющих труб 2 поступает в кольцевой зазор между трубамиУ и 7, За счет тепла исходной парогазовой смеси греющие трубы 2 подогреваются, что обеспечивает десублимацию продукта на трубах намораживания без образования аэрозоля в объеме.Целевой продукт десублимируется на...

Механизм для извлечения сердечника из пресс-формы

Загрузка...

Номер патента: 1329987

Опубликовано: 15.08.1987

Авторы: Слащев, Юрченко, Комарова, Свинухов, Ахрамеев, Швецов

МПК: B29C 33/44

Метки: механизм, сердечника, извлечения, пресс-формы

...перемещениевтулки 5 по колонне 7. Когда ролики3 и 15 вступают во взаимодействиес верхней частью профильных пазов2 и 16 соответственно, происходитповорот втулок 5 и 16 и выведениепромежуточной плиты 4 и сердечника10 из эоны пресса. 2 ил. профильном пазу 16, выполненном на копире 1, профильные пазы 2 и 16 обеспечивают перемещение в вертикальном и окружном направлениях, причем дополнительный паз 16 обеспечивает одинаковое с основным пазом 2 перемещение в вертикальном направлении и большее в окружном направлении на величину хода выдвижения сердечника. Ролики 3 и 15 закреплены с помощью осей 17 и 18 соответственно. На верхнем торце втулка 5 имеет бурт 19. Вертикальное перемещение втулки 5 по колонне 7 осуществляется с помощью...

Пресс-форма для изделий с поднутрениями

Загрузка...

Номер патента: 1294635

Опубликовано: 07.03.1987

Авторы: Пономарев, Слащев, Свинухов, Ахрамеев, Александров

МПК: B29C 45/44

Метки: пресс-форма, поднутрениями

...2 прессформы. При движении вверх по заходному выступу 8 косозубой рейки 5 в начальный период раскрытия пресс-формы подъем промежуточной плиты осушествляется без выдвижения сердечника 11. Далее осушествляется подъем промежуточной плиты при взаимодействии косозубых нарезок рейки 5 и стержня 12 сердечника 1. Затем осушествляют съем изделия вручную, При компрессионном формовании производят раскладку заготовок сырой резиновой смеси вручную, После этого осуществляют закрытие пресс-формы в обратной последовательности. При литьевом формовании форму закрывают пустой и заполнение полимерным материалом осуществляют через литниковый канал. 1. Пресс-форма для изделий с поднутрениями, состоящая из плит, одна из них неподвижная, к которой жестко...

Устройство для контроля канала связи

Загрузка...

Номер патента: 1241502

Опубликовано: 30.06.1986

Авторы: Обухович, Шестаков, Слащев, Якимайнен

МПК: H04B 17/00

Метки: связи, канала

...уровень, то вырабатываетсясигнал, который записывает единицусоответственно в счетчик 4 или водин иэ дополнительных счетчиков 12.Таким образом, за время одногометеорного отражения, амплитудакоторого превысит пороговый уровень,в счетчик 4, например, записываетсяи, единиц, за время второго метеорного отражения - и, единиц, а завремя анализа Т всего единиц л1 с - и т.д, ТТ Через интервал времени Т датчик 9 интервалов анализа формирует импульс, при поступлении которого на другие входы счетчиков 4 и 12 показания последних считываются и попарно подаются на входы дополнительных блоков 6 деления:, осуществляющих деление этих показаний в циФровом ниде О 1 о, Ф 11 (- и т.д.2 На основании экспериментальныхданных о нариациях метеорного потока ЗО...

Опора для узлов точной механики

Загрузка...

Номер патента: 1033788

Опубликовано: 07.08.1983

Авторы: Скорых, Камашев, Губин, Гормаков, Слащев

МПК: F16F 3/10, F16F 1/14

Метки: точной, узлов, опора, механики

...1.Опора содержит два коаксиально установленных друг относительно друга стакана 1 и 2, связанных между собой упругими,лентами 3, 4 и 5 смещенными вдоль осистаканов и равномерно расположенными в плоскости, перпендикулярной оси стаканов, под углом 120. Одна из лент имеет устройство 6 для предварительного нагружения растягивающим или сжимающим усилием Р. Вдоль оси опоры между внутренним 1 и наружным 2 стаканами установлен упругий торсион 7. Один конец торсиона 7 жестко крепится к внутреннему стакану 1, второй его конец крепится винтом 8 в подвижной втулке 9, которая может перемещаться в осевом направлении при повороте гайки 10.Опора снабжена системой согласования углового положения стаканов 1 и 2, выполненной в . виде датчика 11 угла...

Литьевая форма для изготовления изделий с поднутрениями

Загрузка...

Номер патента: 996220

Опубликовано: 15.02.1983

Авторы: Крылов, Дегерменжи, Свинухов, Пономарев, Слащев, Ахрамеев

МПК: B29C 5/00

Метки: литьевая, форма, поднутрениями

...после перемещения про.межуточного элемента на заданнуювеличину относительно неподвижнойплиты, что обеспечивает воэможность40извлечения из Формы, а следовательно, и изготовления в ней иэделийсложной конфигурации.На Фиг, 1 схематично изображенаописываемая литьевая форма в закрытом состоянии 1 на фиг. 2 - то же,в раскрытом состоянии,Литьевая Форма содержит верхнююподвижную, плиту 1, нижнюю неподвижную плиту 2, связанный с подвижнойплитой посредством тяг 3 подвижныйпромежуточный элемент 4, ползун 5и наклонный поводок 6, закрепленный на верхней плите 1 и перемещающий попзун 5 при раскрытии и закрытии Формы, На верхней плите 1 имеются направляющие втулкидля тяг 3.На промежуточном элементе 4 смонтирована подвижная зубчатая рейка 8,0 4жестко...

Сопряжение кузова локомотива с тележками

Загрузка...

Номер патента: 943057

Опубликовано: 15.07.1982

Авторы: Слащев, Коняев, Ткаченко, Голубенко

МПК: B61F 5/00

Метки: кузова, тележками, сопряжение, локомотива

...на оси шкворня 1 и позволяют кузову 2 и тележкам 4 четыре вида взаимных перемещений: угловое - вокруг вертикальной оси шкворня 1, вертикаль . ное -подпрыгивание, угловое - вокруг.3 4430продольнойося локомотива, боковая качка и боковой относ - вдоль поперечнойоси. Два последних вида перемещенийвозможны за счет наличия в кузовныхплечах рычагов 5 упругих элементов 9,поджимающих цилиндрические штоки 10 кседлам шарниров 6. Штоки 10 помещеныв направляющих каналах рычагов 5,Предлагаемое сопряжение работаетследующим образом, 1 ОВ процессе реализации тягового уси.лия в результатедействия на тележку пары сил - результирующей сил сцепленияв контактах колес с рельсами и силы, передаваемой через шкворневое устройство, Ютележки стремятся...

Упругое колесо железнодорожного подвижного состава

Загрузка...

Номер патента: 921888

Опубликовано: 23.04.1982

Авторы: Литвинов, Перебейнос, Слащев, Шевченко, Кириллов, Хахарев

МПК: B60B 9/12

Метки: состава, упругое, подвижного, железнодорожного, колесо

...между ободом и ступицей параллельно резиновым кольцам. На чертеже представлено предлагаемое упругое колесо, поперечный разрез.Упругое колесо состоит из обода 1 с кольцьвым выступом на внутренней поверхности, ступицы 2 с кольцевым выступом на внешней поверхности, прижимного диска 3, напрессованного на ступицу, резиновых упругих элементов 4, выполненных в виде двух колец, параллельно работающих металлических пружин 5, расположенных радиально между ободом и ступицей передающих 70-80/ радиальной нагрузПП "Патент ,ул,Проектн Филиаг.Ужго 3 92 ки через ступицу на ось 6 транспорт= ного средства.Передача упругим колесам усилий происходит следующим образом.Вертикальные усилия передаются. по первому пути - от рельса на обод 1 и далее через...

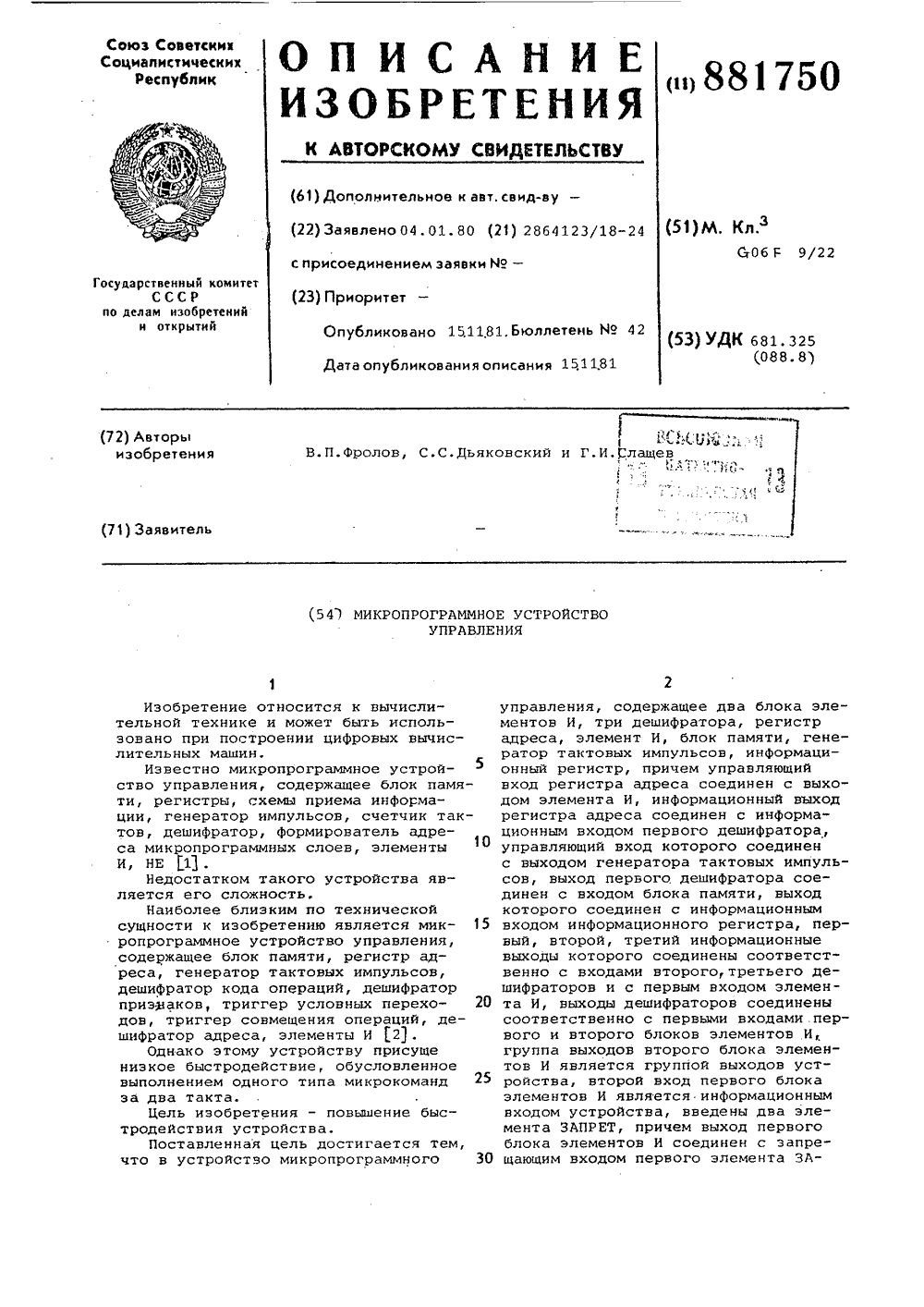

Микропрограммное устройство управления

Загрузка...

Номер патента: 881750

Опубликовано: 15.11.1981

Авторы: Фролов, Слащев, Дяковский

МПК: G06F 9/22

Метки: микропрограммное

...операции и анализа признаков. Разряд совмещения вданной микрокоманде равен, единице.Вмикрокомандах второго типа элементарная операция может выполнятьсятолько при отсутствии анализируемогопризнака. Разряд совмещения равеннулю. В блоке памяти 4 для микрокоманды любого типа отводится однаячейка.Генератор тактовых импульсов 1вырабатывает сигналы считывания изблока памяти 4. Информация, считанная из блока памяти 4 по адресу,установленному в регистре адреса 2,передается в информационный регистр5. Если считывается микрокоманда 40первого типа, то сигнал с выходаразряда совмещения запирает первыйэлемент ЗАПРЕТ 9 по запрещающемувходу и, независимо от наличия признаков, на выходах 15 Формируется сигнал элементарных операций,...

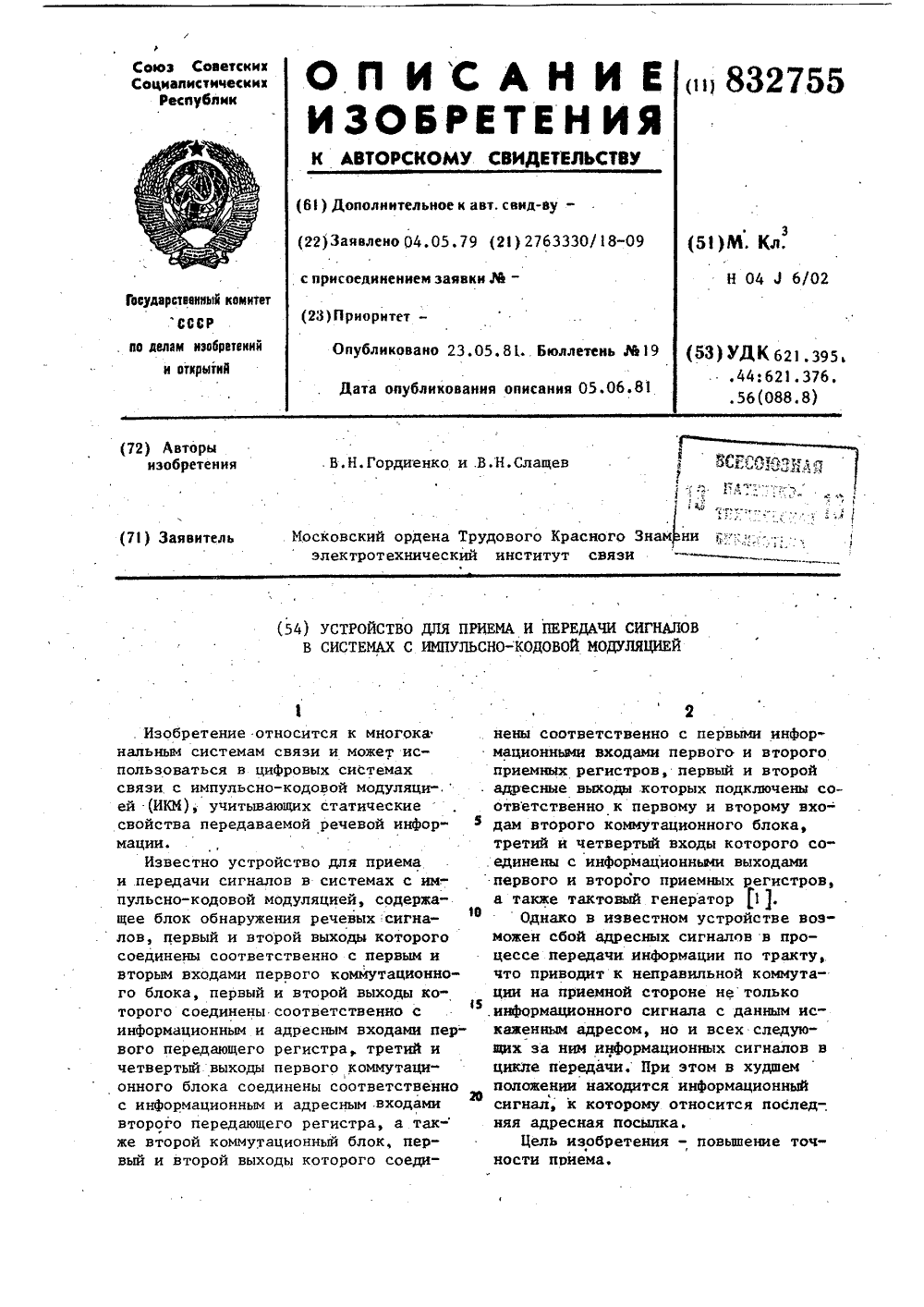

Устройство для приема и передачисигналов и системах c импульснокодовой модуляцией

Загрузка...

Номер патента: 832755

Опубликовано: 23.05.1981

Авторы: Слащев, Гордиенко

МПК: H03M 3/00, H04J 13/00

Метки: приема, системах, передачисигналов, импульснокодовой, модуляцией

...информационные сигналыпутем записи на адресные входы первого 3 и второго 4 передающих регистров сигнала "1". Одновременно сэтим сам информационный сигнал записывается в соответствующую информаци-.онную ячейку первого 3 и второго 4передающих регистров, Первый коммута- .ционный блок 2 обеспечивает поочередное накопление информационных и адресных сигналов в передающих регистрах 3 и 4 в течение соответствующегоцикла, по окончании которого эти сигналы через первый элемент ИЛИ 8 выдаются в тракт передачи. На приемнойстороне с помощью второго коммутационного блока 5 осуществляется накопление этих сигналов в первом 6 иливтором 7 приемных регистрах, а также поочередное считывание как с адресного выхода приемных регистров 6или 7 адресной...

Устройство уплотнения для системы связи с импульсно-кодовой модуляцией

Загрузка...

Номер патента: 777875

Опубликовано: 07.11.1980

Авторы: Слащев, Елисеев, Гордиенко

МПК: H04J 13/04, H03M 3/00

Метки: системы, модуляцией, связи, импульсно-кодовой, уплотнения

...состоящий из первого, второго, третьего и четвертого элементов или 7, 8, 9, 10 и первого, второго и третьего элементов И 11; на приемной стороне; приемники 12 информационных сигналов, генератор 13 тактовой частоты, управляющий блок 14, блок 15 буферной памяти, блок 16 формирования записи, состоящий из определителя 1 полярностей поступающих импульсов, триггера 18, первого и второго элементов 19 задержки, первого и второго элементов И 20 и элемента ИЛИ 21.Устройство работает следующим образом.На передаче ЦПД 2 анализирует поступающие от системы с импульсно-кодовой модуляцией (ИКМ) канальные коды и с помощью управляющего блока 3 производит запись в блок 4 канальных кодов активных каналов (шина Зап) и соответствующей адресной информации...

Устройство для определения кратчайших путей на графе

Загрузка...

Номер патента: 301718

Опубликовано: 01.01.1971

Авторы: Тимохин, Рыбаков, Слащев, Нерсес

МПК: G06G 7/122

Метки: кратчайших, графе, путей

...55 60 65 Схема (см. фиг. 2) состоит из четырех блокирующих триггеров 44 - 47 по числу направлений с данного узла, удерживающего триггера 34, фиксирующего триггера 57, дифференцирующих цепочек 48 - 51 и схем И 52 - 56 и ИЛИ 35 43. Модель ветви (см, фиг.3) состоит из схемы ИЛИ 60, триггера 61 и четырех шин, две из которых содержат линии задержки.Устройство работает следующим образом.При появлении в программе работы ЭВМкоманды К, которая не используется в конкретной программе, с дешифратора команд ЭВМ в блок 4 поступает перепад напряжения. Блок 4 управления формирует из этого перепада импульс сброса модели сети 9 и регистра б, который устанавливает их в начальное состояние.Через некоторое время из ЭВМ поступаеткод, который, проходя через...

Навесное оборудование к тягачу для бурения шпуров

Загрузка...

Номер патента: 182601

Опубликовано: 01.01.1966

Авторы: Бобров, Слащев

МПК: E02F 5/20, E21B 7/30, E02F 5/30 ...

Метки: навесное, оборудование, бурения, шпуров, тягачу

...орган и меха бочего органа, отличающееся 15 одновременного бурения неско обеспечения устойчивости раб выполнен с бурами, установле пенных валах редуктора, при средством кронштейнов к тяг 20 ными через направляющие в возможность вертикального пИзвестное оборудование для бурения шнуров, используемое при разработке мерзлых грунтов взрывом и включающее навесную раму, редуктор, рабочий орган и механизм подачи рабочего органа, малопроизводительно, ненадежно в работе и дорого стоит,Ппедлагаемое оборудование позволяет одновременно бурить несколько шпуров и обеспечить устойчивость рабочего органа. Достигается это тем, что рабочий орган выполнен с бурами, установленными на удлиненных валах редуктора, прикрепленного кронштейнами к тягачу, и...
