B02C — Дробление или измельчение различных материалов; помол зерна

Страница 263

Устройство для измельчения

Загрузка...

Номер патента: 1812162

Опубликовано: 30.04.1993

Автор: Сундеев

МПК: B02C 13/282

Метки: измельчения

...установлены в ряду перед загрузочными, считая по ходу вращения ротора. 3 ил,нирно подвешенными молотками 7, размещенных на осях 8, На одной иэ нечетных граней 4 размещены выгруэочные 9 и загрузочные 10 отверстия, на которых в шахматном порядке закреплены загрузочные 11 и выгрузочные 12 патрубки, имеющие заслонУстройство для измельчения работает следующим образом.Сыпучий материал из загрузочного патрубка 11 при открытой заслонке 13 через загрузочное отверстие 10 поступает внутрь корпуса 1, Ударами молотком 7, шарнирно подвешенных на асях 8, по частицам материала, а затем ударами отраженных от молотков частиц о неподвижные поверхности корпуса 1 четных граней 3 и отбойные плиты 2 - продукт иэмельчается.Измельченная масса ротором 8 с...

Устройство для измельчения

Загрузка...

Номер патента: 1813014

Опубликовано: 30.04.1993

Автор: Бухтояров

МПК: B02C 13/22

Метки: измельчения

...цевого соединения на вводном патрубке 12 Фмя противоположно расположенными коль- и имеет возможность перемещаться в осе- фцевыми элементами, выполненными с вом направлении. Фиксируется статор в опрадиальными щелевцми отверстиями и ределенном положении любым известнымимеют форму, ограниченную поверхно- способом,стью тела вращения, образованного вращением вокруг оси устройства трапеции, Устройство для измельчения работаетбольшее основание которой обращено к следующим образом.несущим дискам статора и ротора, при Измельчаемый продукт подается в во-.этом статор установлен с возможностью ронку 3, попадает на гайку-крыльчатку 11, .осевого смещения равномерно разбрасывается по внутренней.На фиг,1 изображен общий вид устрой- . поверхности...

Многокамерная мельница

Загрузка...

Номер патента: 1813015

Опубликовано: 30.04.1993

Авторы: Найдо, Багаев

МПК: B02C 17/06

Метки: мельница, многокамерная

...решетке перегружаются в следующую камеру измельчения с болеемелкими мелющими телами, где также из.мельчаются и самоизмельчаются до размеров, необходимых для прохождения болеемелких отверстий второй классифицирующей решетки; аналогичным образом проходит измельчение в последующих камерах и 35перегрузка измельченного продукта из предыдущей в последующую камеру и, наконец,: продукт подвергается измельчению самымимелкими мелющими телами в камере выгруз, ки, из которой через классифицирующую ре.шетку готовый продукт непрерывновыгружается в полость трубы выгрузки 12, аиз нее в выгруэочную воронку 11,В зависимости от природы измельченного материала необходимое качество измельчения может быть достигнуто изменениемдлины (или количества)...

Бронефутеровка барабана рудоразмольной мельницы

Загрузка...

Номер патента: 1813016

Опубликовано: 30.04.1993

Авторы: Алексеев, Николаенко, Яремчук

МПК: B02C 17/22

Метки: мельницы, бронефутеровка, рудоразмольной, барабана

...порядке, цилиндрические выступы 3 выставляются на корпусе барабана и привариваются к корпусу кольцевым швом с двух сторон. На каждый цилиндрическийвыступ 3 одевается втулка 6 и устанавливается до упора в бронеплиту 1.Затем на поверхность втулки 6 устанавливается тарельчатая пружина 5, которая сверху прижимается держателем 4. Для дальнейшего закрепления бронеплит в центральное глухое отверстие держателя 4 вставляется ключ 11, при помощи которого завинчивается держатель посредством резьбы в цилиндрический выступ 3. Так происходит утяжка бройеплит. Величина утяжки бронеплит 1 контролируется усилием в тарельчатой пружине 5 путем ее сжатия поворотом держателя 4 на один оборот, что соответствует усилию сжатия 50 кН при прогибе тарельчатой...

Устройство для обработки материалов

Загрузка...

Номер патента: 1813017

Опубликовано: 30.04.1993

Авторы: Вольфганг, Хельмут

МПК: B02C 18/06

...погружения между дисковыми ножами 4 очищающий гребень 13, 2 з,п, ф-лы, 1 ил,При поступлении, например, ноги крупного рогатого скота в устройство 1 для обработки она нагружает свом весом вал 3 с ротационным элементом 7 и вал 2 с дисковыми ножами 4. При приближении одной лопасти 8 ротационного элемента 7 к дисковым ножам 7 нога с их помощью подается к втяжному клину 19 устройства, Во время погружения лопастей 8 между дисковыми ножами 4 последние прорезают обрабатываемый материал. В связи с тем, что лопасти 8 занимают положение погружения лишь в течение части их оборота, прорези образуются на ограниченной длине обрабатываемого материала.Во время подъема лопасти 8 из погруженного положения уменьшается подвигающее воздействие на...

Дробящая плита щековой дробилки

Загрузка...

Номер патента: 1813565

Опубликовано: 07.05.1993

Авторы: Шабанов, Бебенин, Зимин

МПК: B02C 1/02

Метки: щековой, дробилки, дробящая, плита

...по высоте при выбраковке плит.При этом глубина впадин переменна по длине плиты и определяется по формулеЬвп=Ьст+ дизн,где Ьст - постоянная высота рифлений плиты исходного профиля;дизн - изменение глубины рифлений плит для достижения равномерности износа, величина дизн соответствует величине износа рифлений по высоте при,выбраковке плит.Для прямоугольных в продольном сечении плит подвижной щеки (фиг, 2) линия впадин по длине представляет собой прямую, а увеличение высоты рифлений дробящих плит подвижной щеки достигается переменной толЩиной дробящих плит по их длине.При этом линия вершин рифлений описывается формулойЬвр=Ьст+ дизнгде Ьвр - расстояние от линии впадин до линии вершин рифлений,Износ дробящих плит приближенно выражается...

Дисковый истиратель

Загрузка...

Номер патента: 1813566

Опубликовано: 07.05.1993

Авторы: Рожков, Пугачев, Гельд

МПК: B02C 7/08

Метки: дисковый, истиратель

...и т.д,) и требований к пробе при ее подготовке к соответствующему анализу(конечная крупность материала, возможность заражения пробы материалом истирающих органов и т,д.) устанавливают предварительно притертые диски 6 и 7 в обоймы 11 и 10, совмещая углубления 9 дисков с выступами 12 обойм, Выступы должны полностью войти в углубления. При установке дисков руководствуются следующим; диски из карбида кремния используют для измельчения твердых и хрупких материалов, а диски из корунда - для измельчения мягких, средней твердости и вязких матери-. алов. Закрепление дисков 6 и 7 производят через центральное или по крайней мере близкое к центральному расположению конически сужающееся к основанию диска отверстие 8 посредством винтовых соединений...

Молотковая мельница

Загрузка...

Номер патента: 1813567

Опубликовано: 07.05.1993

Авторы: Ивачев, Рудов, Чуманихина, Мальгин

МПК: B02C 13/02

Метки: молотковая, мельница

...в газоулавливающую систему. 25 Отсепарированные в сепараторе 3крупные частицы материала поступают вмолотковую мельницу на доизмельчение,Для удаления доизмельченного материала 30из мельницы через заборные карманы 6параллельно оси ротора 2 подается воздушный поток, регулируемый приспособлением 8,Воздушный поток поддерживает доизмельченные частицы во взвешенном состоянии, исключая возможность их залегания в .нижней части корпуса 1, и способствует выносу измельченного материала из размольной зоны мельницы, Далее этот материал 40 поступает в сепаратор 3 и вливается в общий поток технологического процесса.Использование предлагаемой мельницы позволит увеличить производительность в 1,4-1,5 раза, коэффициент использования на 5-7,...

Роликокольцевая мельница

Загрузка...

Номер патента: 1813568

Опубликовано: 07.05.1993

Авторы: Кофман, Глушковский

МПК: B02C 15/06

Метки: мельница, роликокольцевая

...вал 5, Бвращающийся от привода, установлен накрышке 6 корпуса в подшипнике 7 скольжения и упорном шарикоподшипнике 8, Навертикальном приводном валу 5 установлены пружины 9 поджатия мелющих роликов2 к внутренней конической поверхности 6 дкорпуса 1, (ЛРоликокольцева т (Ьследующим образом. ООВертикальный приводной вал 5 приводят во вращательное движение от двигателя. При вращении вала 5 окружное усилиепередается осям 3 мелющих роликов 2, коювеЪторые под действием центробежной силыприжимаются к корпусу 1, разрушая поступающий в мельницу сверху в места впадинкорпуса материал. В случае проскакиваниянеизмельченного материала мимо первогосверху яруса мелющих роликов 2 или недоиэмельчения материала в этом ярусе, материал попадает под мелющие...

Устройство для выбивки болтов и обрушения футеровочных плит барабанных мельниц

Загрузка...

Номер патента: 1813569

Опубликовано: 07.05.1993

Авторы: Модзелевский, Олейник, Прокопенко, Гординская, Стадничук

МПК: B02C 17/22

Метки: мельниц, барабанных, футеровочных, плит, обрушения, выбивки, болтов

...масла в штоковую полость пневмоцилиндра 7 осуществляется маслораспылителем 28, а выход воздуха из этой полости производится по пневморукаву 29 к глушителю 18. Для очистки сжатого воздуха от 20 конденсата его пропускают через узел подготовки воздуха 30, Все движущиеся рабочие части установки ограждены сеткой 31.Установка выбиеки болтов футеровкимельниц работает следующим образом.25 В подлежащей ремонту мельнице 4 наее ремонтную площадку устанавливают тележку 1, колеса 2 которой установлены на нижних полках двух швеллеров 3. Узел подготовки воздуха 30 подсоединяют к цехово му магистральному пневмоприводу, Затемударник 9 установки размещают соосно с выбиваемым болтом 23 и подают воздух в воздухосборник 5.После этого установку фиксируют...

Устройство для измельчения мяса

Загрузка...

Номер патента: 1813570

Опубликовано: 07.05.1993

Авторы: Тарасов, Бутин, Васин, Доний

МПК: B02C 18/30

Метки: измельчения, мяса

...перпендикулярно направлению выступов решетки. На корпусе 1 установлен концевой переключатель 18 привода 7, взаимодействующий с заслонкой 19 поршня 3. В теле вала 4 выполнены местные продольные ниши 20, в которых на шарнирах 21 и пружинах 22 установлены рейки 23, на вал 4 надето свободно опирающееся на поршень 3 кольцо 24.Устройство работает следующим образом,При верхнем положении поршня 3 заслонка 19 расположена выше выходного отверстия загрузочной воронки 2, Рейки 23 под действием пружин 22 расположены перпендикулярно оси вала 4. Поступающее в полость корпуса 1 из загрузочной воронки 2 мясо при вращении вала 4 рейками 23 распределяется равномерно по площади. полости. При движении вниз под действием вала 4 поршень 3 перекрывает...

Способ дробления руд

Загрузка...

Номер патента: 1813571

Опубликовано: 07.05.1993

Автор: Панков

МПК: B02C 19/00

Метки: дробления, руд

...на дробление 3 в ударную дро 15 билку, например, ВМД - 105, а затем на грохочение 4, например на грохот ГИТ - 32 стремя ситами 25, 6 и 3 мм. Подрешетныйпродукт грохота 4 мельче 3 мм поступает впроцесс на обогащение, а надрешетные20 продукты+ 25, + 6 и+ 3 мм начинают циркулировать в схеме, при крайнем правом положении шибера 5, с помощьютранспортного устройства 6, например, элеватора. Процесс циркуляции осуществляет 25 ся да тех пор, пока содержание полезногоминерала в самом крупном классе, а данномслучае класса+ 25 мм, не снизится до уровняотвальных хвостов фабрики(отходов). Послеэтого шибер 5 переводится в положение А,ЗО в результате чего класса + 25 мм выводитсяв отвал, а классы - 25+ 6 и - 6+ 3 продолжают циркулировать по схеме....

Вибрационная мельница

Загрузка...

Номер патента: 1813572

Опубликовано: 07.05.1993

Авторы: Дьяченко, Мазовка, Стефанович, Гацко, Афанасьев

МПК: B02C 19/16

Метки: вибрационная, мельница

...выдуваемого из барабана продукта и управляемой заслонкой между коробом и трубопроводом, а узел загрузки выполнен в виде сообщающейся с полостью цапфы течки сдополнительной заслонкой перед этой полостью. 2 ил. гнетания воздуха 11 и короба 12 для сбора недомола, Узел загрузки 2 выполнен в виде сообщающейся с полостью цапфы 3 течки 13 с дополнительной заслонкой 14 перед этой полостью, Между коробом 12 и трубопроводом 9 установлена управляющая заслонка 15.Вибрационная мельница работает следующим образомЗагрузив барабан 1 измельчаемым материалом, выводим барабан 1 с рамой 5 в режим резонанса. Благодаря тому, что в коллектор 11 поступает воздух под давлением, происходит выдувание измельченных частиц материала через перфорацию 8. Более...

Вибрационная мельница

Загрузка...

Номер патента: 1813573

Опубликовано: 07.05.1993

Авторы: Гацко, Афанасьев, Стефанович, Акульевич, Мазовка, Дьяченко

МПК: B02C 19/16

Метки: вибрационная, мельница

...показана конструма предложенной мельницы, видфиг.2 - вариант выполнения, в пРама 1 с упругими опорами 2никами 3 несет цапфы 4 полюльннов 5, снаружи которых цезакреплены дебалансы 6, Приводбарабанов содержит двигательнизатор 8,щевой отраслях. Сущность изобретения: рама мельницы несет помольный барабан с горизонтальной осью вращения. Непосредственно к барабану снаружи прикреплен дебаланс, генерирующий колебания барабана с рамой на упругих опорах. В варианте с двумя барабанами они вращаются встречно, участвуя с рамой в вертикальных колебаниях, 2 ил. иональном вариантеприводится через тр 1 смонтирован вал 10 В процессе работы мельницы каждый из барабанов вращается и одновременно колеблется в результате вращения дебаланса. Наиболее...

Устройство для измельчения

Загрузка...

Номер патента: 1814918

Опубликовано: 15.05.1993

Авторы: Чирков, Жирнов, Огрель, Лукасик, Гладышев, Субботин

МПК: B02C 2/10, B02C 18/44

Метки: измельчения

...Пильчатая лента выполнена из инструментальной стали и имеет острые режущие зубцы треугольной формы, наклоненные в сторону вращения ротора под передним углом аи задним Р.Поперечное сечение зубьев представляет леэвиеобразную режущую кромку с шириной вершины Ь 1, и углом одностороннего сокса у, радиус закругления впадины г не менее 0,1-0,2 высоты зуба. Профиль зубьев и их параметры приведены в таблице.Форма зуба, его размеры и угол навивки пильчатой ленты обеспечивают эффективное иэмельчение эа счет того, что частицы измельчаемого.материала разрезаются вер. шиной зуба и подаются потоком воздуха к следующему ряду зубьев и последующей резке,Таким образом, предлагаемое устройство для измельчения позволяет измельчать различные материалы, в...

Межкамерная перегородка трубной мельницы

Загрузка...

Номер патента: 1814919

Опубликовано: 15.05.1993

Авторы: Юдин, Ельцов, Фадин, Богданов

МПК: B02C 17/18

Метки: трубной, перегородка, мельницы, межкамерная

...которых расположен наклонно, второй сегмент расположен горизонтально, а третий вертикально, причем угол наклона первого сегмента равен 135-150 к продольной оси барабана ат загрузочной крышки, высота первого сегмента составляет 0,5-0,60, а второго - 0,5 - 0,4 диаметра барабана мельницы, длина горизонтальной секции равна 1-1,4 диаметра барабана мельницы. 2 ил. и цель достигается в том, что в межкамерной перегородке второй сегмент расположен горизонтально, а третий - вертикально, причем угол наклона первого сегмента равен 135 - 150 к продольной оси барабана от загрузочной крышки, высота первого сегмента составляет 0,5 - 0,6, а второго - 0,5 - 0,4 ,Ч,) диаметра барабана мельницы, длина гори-, а зонтальной секции равна 1-1,4 диаметра "о...

Мелющее тело

Загрузка...

Номер патента: 1814920

Опубликовано: 15.05.1993

Автор: Леухин

МПК: B02C 17/20

Метки: мелющее, тело

...и металлургической отраслях промышленности.Целью изобретения является увеличение производительности мельницы.Это достигается тем, что в мелющем теле барабанной мельницы, выполненном в виде шара со смещенным центром тяжести, шар выполнен полым,На чертеже изображены мелющие тела при вращении мельницы,Мелющее тело 1 имеет центр тяжести 2, смещенный относительно точки пересечения осей симметрии 3, Смещение центра тяжести мелющего тела можно получить засчет получения см оси симметрии тел счет помещения в выгорающей добав При вращении к щие тела 1 в моме счет смещенного це чиваются относител рая при этом сырь ними. а при падени и ударно за счет сои,орпуса мельницы мелюнт отрыва (падения) зантра тяжести 2 повораьно оси вращения,...

Установка для получения порошкового красителя

Загрузка...

Номер патента: 1814921

Опубликовано: 15.05.1993

Авторы: Михайличенко, Меликов

МПК: B02C 19/18

Метки: красителя, порошкового

...кислорода) из резервуара 16 через трубопровод 17 с вентилем 18 и обратный клапан 19 (На фиг.1 показана система подачи окислитеЛя для одного стержня б и одной камеры 2),Установка работает следующим образом; через отверстие 10 в верхней части корпуса 1 подается в камеры 2. Через сопло 9 в камеры нагнетается рабочая жидкость 7 с магнитным порошком 8.. Процесс обработки материала начи ется с момента подачи нэ электроды расположенные е сопряжениях 3, образованных стенками камер 3 высоковольтногоимпульсного электропитания от конденсаторной батареи 14. На магнитный стержень6 оседает ферромагнитный порошок 8, замыкая тем самым межэлектродное пространство. Наступает взрыв магнитного 5порошка 8, Возникшая при этом в полостях,образованных...

Установка для приготовления порошка из минерального сырья

Загрузка...

Номер патента: 1814922

Опубликовано: 15.05.1993

Авторы: Бричевский, Истомин, Зубкова

МПК: B02C 21/00

Метки: порошка, минерального, приготовления, сырья

...сырья в мельницу 2 установлен конвейер 14.Установка для приготовления порошкаработает следующим образом.Сырье конвейером 14 подается в мерьницу 2, в которую одновременно подаютсягорячие сушильные газы от источника сушильных газов 1. В мельнице 2 сырье размалывается, Досушка и сепарация порошкадо заданных значений производится в гра- "0витационном сепараторе 3, в котором мелкиечастицы заданной фракции поднимаются сгазом вверх и уносятся в устройство для.очистки газов 4, а более крупные под действием собственного веса опускаются на домол в мельницу,В устройстве для очистки газов 4 пылегазовый поток сначала поступает в аппаратгрубой очистки 6, в котором отделяются наиболее крупные и .наиболее влажные 20фракции порошка и осаждаются...

Мельница

Загрузка...

Номер патента: 1816501

Опубликовано: 23.05.1993

Авторы: Богородский, Манерцев

МПК: B02C 19/06, B02C 13/24

Метки: мельница

...О, то угол соударения частиц измельчаемого материала с рабочи ми поверхностями элементов будет менее60 О, т.е, далек от прямого, что также снижает эффективность процесса измельчения.Если угол ударного элемента формыравнобедренной трехгранной призмы у ос нования будет равен, например, 19 или 71,то не будет образовываться вихревой слой и частицы материала на смогут ударяться о рифленые плиты кольца 13.Мельница работает следующим обра зом. Частицы измельчаемого материала через форсунки струйной мельницы 3 с большой скоростью влетают в корпус 1 и ударяются друг с другом, а также об отражательные колпаки 4, Происходит первичное 35 измельчение, в основном, крупных частиц,СОбираясь на нижнем отражательном колпаке 4, частицы материала за счет...

Устройство для разрушения изделий

Загрузка...

Номер патента: 1816502

Опубликовано: 23.05.1993

Авторы: Сурков, Астафьев, Маслов

МПК: B02C 19/18

Метки: разрушения

...перемещения устанавливают упор 13 с металлическим10 экраном 12 с противоположной стороны от. разрушаемого ЖБИ в положение. при котором расстояние между обмоткой 1 и индуктора и экраном позволяет компенсироватьсилу Р 1 отталкивания обмотки 1 индуктора15 от ячейки сетчатой металлической арматуры11,Требуемое расстояние между обмоткойиндуктора и плоским высокопроводящимэкраном определяютлибо расчетным путем,20либо экспериментально, Между обмоткой 1индуктора и экраном 12 посредством радиальных прорезей помещают диэлектрические вкладыши 14 до заполнения ими зазора между индуктором и металлическим25экраном 12. Через обмотку 1 индуктора спомощью генератора импульсного тока на чертеже не показан) посредством коаксиальнаго токопровода пропускак т...

Роторная дробилка

Загрузка...

Номер патента: 1818144

Опубликовано: 30.05.1993

Авторы: Кропачев, Лимоник, Маркузян, Зарогатский

МПК: B02C 13/02

Метки: роторная, дробилка

...Внутри валов размещен быстросьемный промежуточный вал, сочлененный с упомянутыми валами шпонками. Ротор выполнен в виде лопастей, соединенных цилиндрическими стержнями, на которых шарнирно подвешены рабочие била и резервные била, зафиксированные в нерабочем положении с помощью штифта. Ротор соединен муфтой с двигателем. Дно корпуса выполнено в виде перфорированной стенки и снабжено течкой, Загрузка осуществляется через приемную воронку. 2 ил. помощью штифта 12, Ротор соединен муфтой 13 с двигателем 14. Дно корпуса 1 выполнено в виде перфорированной стенки 15 и снабжено течкой 16, Загрузка осуществляется через приемную воронку 17.Дробилка работает следующим образом.При вращении ротора 5 била 10, развивая центробежную силу. разрушают...

Способ управления группой параллельно работающих дробилок

Загрузка...

Номер патента: 1818145

Опубликовано: 30.05.1993

Авторы: Тимофеев, Муйземнек

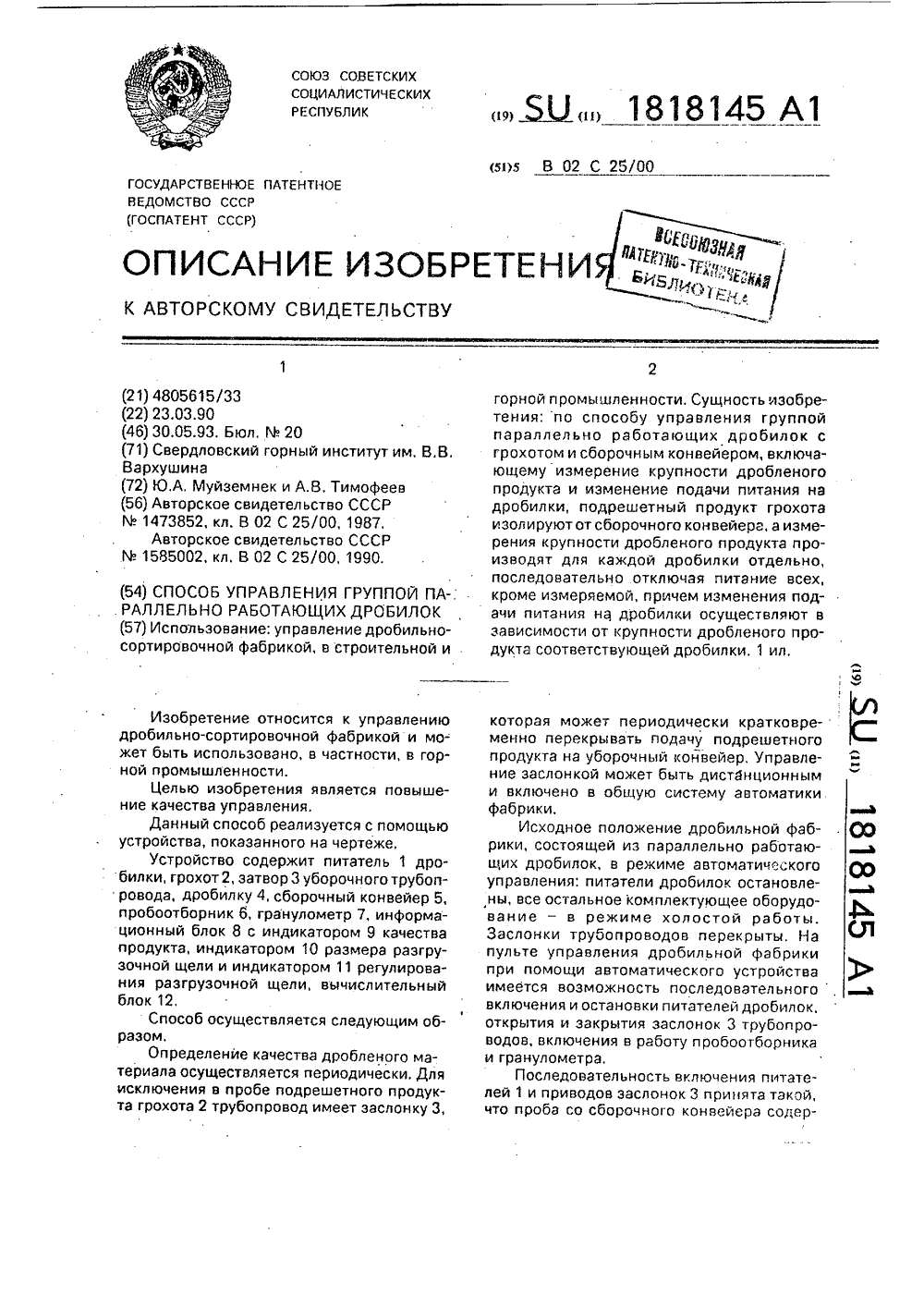

МПК: B02C 25/00

Метки: дробилок, параллельно, группой, работающих

...включено в общую систему автоматики фабрики,Исходное положение дробильной фаб- . (О рики, состоящей из параллельно работаю- а щих дробилок, в режиме автоматического СО управления: питатели дробилок остановлены, все остальное комплектующее оборудо- р вание - в режиме холостой работы, Заслонки трубопроводов перекрыты, На пульте управления дробильной фабрики при помощи автоматического устройства имеется возможность последовательного , а включения и остановки питателей дробилок, открытия и закрытия заслонок 3 трубопроводов, включения в работу пробоотборника и гранулометра.Последовательность включения питателей 1 и приводов заслонок 3 принята такой,что проба со сборочного конвейера содер1818145 Составитель Л.Шароваедактор Е.Ходакова Техред...

Аттритор

Загрузка...

Номер патента: 1818170

Опубликовано: 30.05.1993

Авторы: Бобруйко, Галков, Галкова

МПК: B22F 9/04, B02C 17/10

Метки: аттритор

...лопасть относительно нижней имеет зазор, равный (2,5 - 3)О, где О - наибольший размер размольного тела.Лопасти мешалки и барабана, выполненные по спирали Архимеда, имеют плавное, без скачков, изменение радиуса кривизны, а также рабочую поверхность намного больше, чем лопасти известных аттриторов.Спираль лопасти мешалки имеет навходном участке вблизи вала малое раскрытие, а на выходном участке у стенки барабана - большое раскрытие. Спираль лопасти барабана имеет на входном участке, расположенном на его стенке, большое раскрытие, а на выходном - малое раскрытие.Благодаря этому большая часть размольных тел захватывается лопастями снизу и приобретает более высокий энергетический уровень, что ускоряет измельчение материала.Изогнутость...

Устройство для дробления отходов листовых материалов

Загрузка...

Номер патента: 1819670

Опубликовано: 07.06.1993

Авторы: Алтухов, Свеженец

МПК: B02C 4/00, B02C 23/04

Метки: отходов, листовых, дробления

...для дробления отходов листовых материалов содержит корпус 1 и установленные в нем две пэры расположенных по вертикали шестерен 2 и 3. Шестерни 2 и 3 выполнены с остроконечными зубьями 4 и размещены на приводных валах 5, Дополнительная пара шестерен устайовлена перпендикулярно основной, а между ними размещен конвейер 6, транспортирующий участок которого имеет форму трапеции и выполнен с установленной подвижно по большему основанию трапеции боковой стенкой 7 с механизмом возвратно-поступательного движения в виде гидроцилиндра 8.Устройство работает следующим образом.Шестерни 2 и 3 получают вращение от приводных валов 5. Листовой материал посредством механизма подвода материалов (на фиг. не показан) подается в зону между верхней 2 и...

Измельчитель хрупкого материала

Загрузка...

Номер патента: 1819671

Опубликовано: 07.06.1993

Авторы: Чулков, Князев, Миронов, Наседкин

МПК: B02C 4/02

Метки: хрупкого, измельчитель

...с диаметром валков 1000 мм и 1500 мм), относительная скорость подачи материалаОмОм= Ч =01 - 02,Чвоткуда Ом = (0,1-0.2)Ча.Так как скорость рабочих органов побудителя всегда должна быть не меньше средней скорости подачи материала в течке, то, следовательноЧнОм или Чн(0,1 - 0,2)ЧвУчитывая, что захватывающая способность измельчающих валков двухвалкового измельчителя, при прочих равных условиях, зависит от свойств загружаемого материала. в качестве верхнего предела скорости рабочих органов побудителя (линейной скорости леыты или окружной скорости барабана) должна быть принята величина, несколько меньшая величины окружной скорости измельчающих валков; Поэтому принимается максимальная скорость побудителя Чп = 0,8 ЧЧв, при которой...

Куттер

Загрузка...

Номер патента: 1819672

Опубликовано: 07.06.1993

Авторы: Пичугин, Демьянов, Спирин, Круглов

МПК: B02C 18/18

Метки: куттер

...11 вакуумной системы в работу включается вакуумный насос 10, который отсасывает воздух из верхней 1 и нижней 2 частей вакуумной камеры. Причем для того, чтобы воздух из нижней части вакуумной камеры 2 свободно поступал в верхнюю часть вакуумной камеры 1 по мере его удаления из нее через входной патрубок 4 в верхней точке вакуумной крышки 3, по периметру вращающейся чаши 12 куттера выполнен зазор между чашей 12 и уплотняющим кольцом 11, площадь которого не меньше площади входного патрубка 4 вакуумной системы, Так как диаметр вращающейся чаши 12 много больше диаметра входного патрубка 4, то величина зазора составляет 0,1-0,3 мм, что не препятствует вращению чаши 12 и предотвращает попадание частичек мяса в ниж нюю часть...

Способ экстремального управления загрузкой шаровой вентилируемой мельницы и устройство для его осуществления

Загрузка...

Номер патента: 1819673

Опубликовано: 07.06.1993

Авторы: Кузнецов, Сергеев

МПК: B02C 25/00

Метки: загрузкой, шаровой, мельницы, экстремального, вентилируемой

...значение положительного перепада уже заполненного Рль 2 или более раннего цикла измерения до тех пор, пока, в результате воздействий регулятора (регуляторов) на исходное питание мельницы, не будет зафиксировано минимально установленное приращение перепада +Ь Рль Т.е. включается непрерывное слежение эа ростом положительного приращения перепада давления +Ь Рп с одновременной разгрузкой мельницы исходным материалом. где 1= 1,2 п - поколение информации Ры,Образовавшиеся положительное+А Ры или отрицательное - Ь Р приращение перепада давления подключены соответственно к инверсному и прямому входу сумматора 15, к прямому входу которого подключен выход сумматора 18, суммирующего количество свежего известняка, возврат крупного класса из...

Устройство для регулирования рабочего зазора между валками мельничных вальцовых станков

Загрузка...

Номер патента: 1820873

Опубликовано: 07.06.1993

Автор: Леендерт

МПК: B02C 4/02

Метки: вальцовых, между, станков, зазора, мельничных, рабочего, валками

...Поэтому это приспособление используется только для того, чтобы довести валки 1 и 2 до вдвинутого или раздвинутого положения, т,е, до двух зафиксированных положений, Точное регулирование само по себе осуществляется с помощью регулирующего шпинделя 8, который путем поворота непосредственно движет регулирующий механизм 9 вокруг неподвижного подшипника 10 вращения. Верхнее короткое плечо рычага регулирующего механизма 9 соединено через тягу 11 с поворачиваемым корпусом подшипника 7 с силовым замыканием. Усилие передается через лезвия, которые являются на одной стороне частью пружинного предохранителя от перегрузок 12. На противоположной стороне предусмотрены на тяге 11 регулируемая контропора 13 и устройство 14 для измерения давления с...

Молотковая дробилка

Загрузка...

Номер патента: 1820874

Опубликовано: 07.06.1993

Автор: Тугаев

МПК: B02C 13/02

Метки: дробилка, молотковая

...материала вдоль оси камеры дробления,Молотковая дробилка состоит иэ:корпуса 1, в верхней части которого расположен 15 загрузочный пэтрубок 2, э в нижней разгрузочный патрубок 3. Ротор 4 установлен в корпусе 1 и связан с приводом 5. Дека охватывает ротор 4 и соединена с загрузочным патрубком 2; В нижней части деки 6 со сме щением от загрузочного патрубка 2 выполнено разгрузочное окно 7. На роторе 4 между дисками 8 с помощью осей 9 установлены молотки 1 О. На внутренней поверхности деки 6.расположены износостойкие 25 элементы 11, угол наклона которых к линии, лежащей в плоскости деки 6 параллельно оси ротора 4, отличен от нуля.Работает дробилка следующим образом.: . 4 -4 .Э 0 При вращении ротора 4 приводом 5 молотки 10,...
