Доний

Номер патента: 1828413

Опубликовано: 15.07.1993

Авторы: Бутин, Васин, Доний, Тарасов

МПК: B02C 18/30

Метки: измельчения, мяса

...ВОЗВ)атО-П)СТУпа гвгпл 08, ОЭ диальное лви)кениР чР 4 гбРп "чи ОРГ "0" ВЫ 3 Г.1-Ив З1)ЕК ИВ НО" ГИ ИЗ;Р г 1Н 4 ГРОДУ(ГЭ, СТВПЕНЬ ИЗМВЛЬЧЭНИЯ ГПГ)3 Л(Га З",1;г 1- Сит ОТ КОИ 18 СТВЭ Ножвй ПОИ З . ЦаНой Сг 1,РО СТИ 8 ГО Г 10 ЭЧ 4. 133 СТОО 4 СТВ) Г 1 редуСЬ 1(.Гран:,) ВОЗМО)НОС.1, Пог)иРР)Но;,)ЕН 1,1 3-Ггг шихсЯ ножРи без ОстаОвк 1 ГрОЦ 8 ссс) измельчения, Зто достигается путе)4 снятия улуг(ИВЭОщв О г)г)Ч(110 г,)1 Г;21 Э 1", влечРния заменяемОГО но)кэ из паза )з( - ЭЛ НОИ ПРгМЦ 1(и И У("1 ЭНГВ 1,гй;, П;Р нового ножа,31 ДОстэтсНО Оольв)ОМ количестве ножей или не слишком большой скорости подачи продукта временное отсутствие одного ножа не скажется на качествеИЗМВЛЬЧВНИЯ,5 В сравнении с известными данное устройство обладает...

Номер патента: 1813570

Опубликовано: 07.05.1993

Авторы: Бутин, Васин, Доний, Тарасов

МПК: B02C 18/30

Метки: измельчения, мяса

...перпендикулярно направлению выступов решетки. На корпусе 1 установлен концевой переключатель 18 привода 7, взаимодействующий с заслонкой 19 поршня 3. В теле вала 4 выполнены местные продольные ниши 20, в которых на шарнирах 21 и пружинах 22 установлены рейки 23, на вал 4 надето свободно опирающееся на поршень 3 кольцо 24.Устройство работает следующим образом,При верхнем положении поршня 3 заслонка 19 расположена выше выходного отверстия загрузочной воронки 2, Рейки 23 под действием пружин 22 расположены перпендикулярно оси вала 4. Поступающее в полость корпуса 1 из загрузочной воронки 2 мясо при вращении вала 4 рейками 23 распределяется равномерно по площади. полости. При движении вниз под действием вала 4 поршень 3 перекрывает...

Номер патента: 1799253

Опубликовано: 28.02.1993

Авторы: Васин, Доний, Плотников, Тарасов

МПК: A23N 1/00

Метки: соковыжималка

...давильной камерой и пресс-камерой и связанном с приводом. Поршни камер и вал очистителя связаны с приводом таким образом, что поршни работаютв противофазе без столкновения с рейкой,Схема устройства показана на чертеже, где использованы обозначения: 1 - корпус соковыжималки, 2 - загрузочная воронка, 3 - сборник. жмйха, 4 - сокосборник, 5 - пресс-камера,. 6- поршень пресс-камеры, 7 - насадок, 8 - рейка очистителя, 9 - электропривод, 10 - давильная камера, 11 - йоршень давильной камеры, 12 - вал очистителя, 13 -канал, соединяющий давильную камеру с йресс-камерой, 14 -1799253 Корректор ль 8. ВасиМоргентал Состав Техред Редакто 3 782ВНИИПИ Гос.Подписноепо изобретениям и открытиям35, Раушская наб., 4/5 Тираж твенного комите .113035, Москва...

Номер патента: 1782690

Опубликовано: 23.12.1992

Авторы: Васин, Доний, Тарасов

МПК: B21D 39/04

Метки: детали, крепления, отверстии, трубы

...деиствдиального натяжения трубыкрепления, прижимающего ее к исти деталиВ предложенном техническом решениина поверхности отверстия детали выполняют три канавки, при этом крайние канавкивыполняют коническими, обращенными навстречу одна другой своими вершинами, устанавливают трубу в отверстие детали ипроизводят раздачу участков трубы сначалав крайние канавки, а затем, после заполнения крайних канавок, производят раздачуучастка трубы в среднюю канавку, Посредством раздачи участка трубы в среднюю ка. навку создают осевое натяжение трубы научастках между средней и крайними канавками, приводящее к радиальному натяжению участков трубы, расположенных наконических поверхностях крайних канавок,чем обеспечивается их плотное прилеганиек...

Номер патента: 1761275

Опубликовано: 15.09.1992

Авторы: Васин, Доний, Савченко, Тарасов

МПК: B02C 18/08

Метки: зерна, измельчения

...и калиброванные по ширине вкладыши, образующие вместе с неподвижными ножами щелевидные каналы, сообщенные вертикальные каналы с щелевыми отсеками ротора.Щелевые отсеки ротора выполнены переменными по ширине с сужением книзу, Неподвижные ножи выполнены вдвоедлиннее подвижных, при этом они состоят из двух равных частей по длине с винтовым соединением,На фиг, 1 показана схема устройства; на фиг, 2 - разрез А-А фиг, 1,Устройство содержит установленный вертикально цилиндрический корпус 1 с разгрузочной воронкой 2 и разгрузочными патрубками 3, размещенный в полости корпуса, соосно с ним ротор 4 с перегородкой 5 и режущие элементы, состоящие из подвижных б и неподвижных 7 ножей с прямоугольной и остроугольной режущей кромкой. В стенке корпуса...

Номер патента: 1620946

Опубликовано: 15.01.1991

Авторы: Дегтярев, Доний, Королев, Подманков, Покровский, Тарасов

МПК: G01P 21/00

Метки: градуировки, датчиков, стенд, ускорения

...платформы 2 на 180 С, На концах этих канавок расположены упоры 7. На каретке 8 установлены штифты 9 и испытуемый датчик 10 ускорения, Каретка 8 выставлена на шаровых опорах 11. На опорах 7 расположены демпферы 12. Стопор 12 связан с электромагнитом 14 при помощи штока 15. Электрические выводы дат Ька ускорения контактируют со спиральным токосъемником 16. В одной из спиральных канавок расположен противовес 17.Стенд работает следующим образом.При разгоне платформы 2 каретка 8 с датчиком 10 ускорения связана с противовесом 17 стопором 13 и находится вблизи оси вращения. После набора требуемой скорости вращения включается электромагнит 14, который через шток 15 поднимает стопор 13, освобождающий таким образом от связи каретку 8 и...

Номер патента: 1522110

Опубликовано: 15.11.1989

Авторы: Воробьев, Доний, Капранов, Покровский, Тарасов

МПК: G01P 21/00

Метки: акселерометров, градуировки, линейных

...ускорение поршня, передаваемое акселерометру, создается силой давления жидкости, регулируемое силой поджатия поршня. 6, Вначальной Фазе взаимодействия поршня5 с жидкостью. жидкость постепенносжимает воздух в полости поршня,чем обеспечивается плавное повышениеприкладынаемой к поршню силы, а следовательно, - плавное нарастание ус"корения, действующего на акселерометр, чем исключается вибропомеха,При повышении давления жидкости вгоризонтальном циЛиндре клапаны пере- .городки 9 открываются, чем обеспечи 55дается подъем давления на поверхности поршня 6. Когда сила давления жидкости сравняется с силой поджатия пружггы, поршень 6 отойдет от упора.Поскольку ход предварительного поджатия пружигы 7 задается существеннобольге, чем рабочий ход...

Номер патента: 1040441

Опубликовано: 07.09.1983

Авторы: Бакай, Болейко, Доний, Хруцкий

МПК: G01S 17/66

Метки: акустических, анализа, оптическое, сигналов

...толщины.Подаваемые через одно из окон акустические сигналы сб скоростью звука в жидкой среде передаются на мембрану с зеркальным покрытием, заставляя колебаться те участки ее, частота собственных колебаниЯ которых равна частоте колебаний акустического сигнала. При этом лучи, отражаясь от неровностей, возникших в мембране, дают на выходе интерференционную картину. Колебания мембраны происходят в зависимости от спектра частот подаваемого на нее акустического сигнала.Предлагаемая конструкция оптического устройства позволяет производить анализ спектра акустических сигналов с высокой точностью и в широком диапазоне частот, определяющимся толщиной мембраны, практически 10 Гц - 30 кГц. Оптическое устройство также может определять...

Номер патента: 1024766

Опубликовано: 23.06.1983

Авторы: Доний, Крюков, Малых, Привалов, Тарасов

МПК: G01L 19/06

Метки: давления, датчик

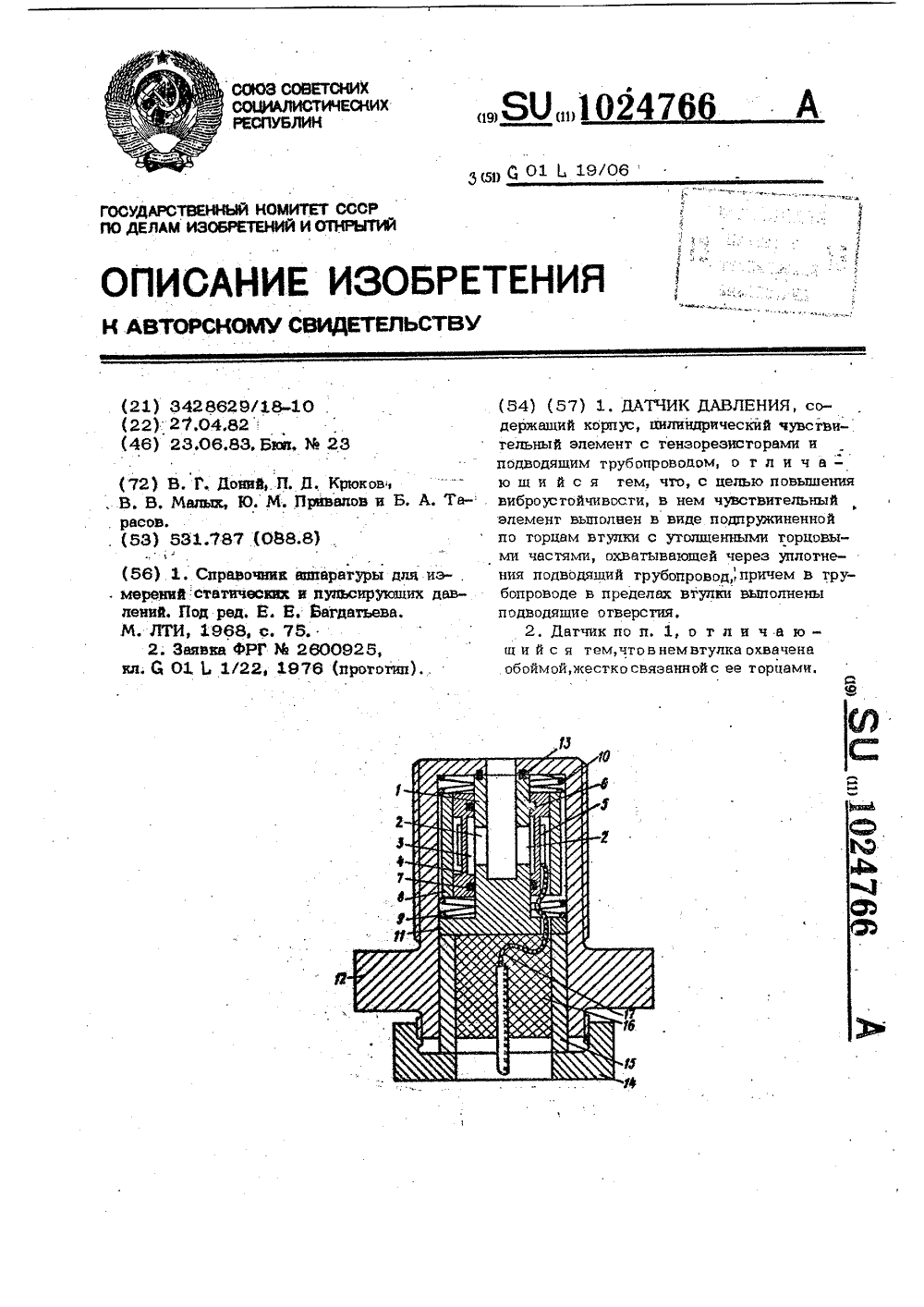

...датчик ЛХ), вкачестве преобразователя в электрический сигнал которых служат, тензореэисторы, соединенные по мостовой схеме 1.Недостатком этих датчиков является их высокая чувствительность к вибро 15помехам, которые искажают полезныйсигнал. Этот недостаток особенно сказывается при использовании данных датчиков во взрывных испытаниях, когда ывеличины вибропомех могут быть соизмеримы с величиной полезного сигнала. Кро 20ме того, у этих датчиков элементом,воспринимакзцим нагрузку, является мембрана. Как показал опыт использованиятаких датчиков в условиях нагружения25продуктами взрыва, имеют место случаивыхода их из строя из-за разрушениямембраны, что ограничивает их применение в данных условиях.Наиболее близким по технической супности...

Номер патента: 954661

Опубликовано: 30.08.1982

Авторы: Бакай, Болейко, Добровольский, Доний, Попов, Сиверский, Тонкаль

МПК: F16F 9/10

Метки: варианты, гидравлический, демпфер, его

...колебаний выполнен в виде упругой мембраны, связывающей стенку и основание 6 корпуса 1 (фиг. 1 и 3). Другую стенку корпуса 1 и основание 6 связывает компенсационная мембрана 8 (фиг, 1 и 3). Вместо мембраны 7 может быть установлен цилиндр с поршнем, шток которого связан с источником колебаний.Корпус 1 также может быть выполнен цилиндрическим, а перегородка 2 выполнена из эластомера с переменной по ее длине шириной, увеличивающейся к другому торцу 9 корпуса 1 (фиг, 3 и 4), или в виде мембраны с расположенными на одной ее стороне пластинами 10 из твердого материала, распределенными по ее длине так, что их масса уменьшается от основания 6, закрепления перегородки 2 к противоположному торцу 9 (фиг. 5). Материалом пластин 10 может быть...
