Прибор для расщепления препаратов, изучаемых методом электронной микроскопии

Номер патента: 141561

Авторы: Жуков, Тульчинский, Шадрин

ZIP архив

Текст

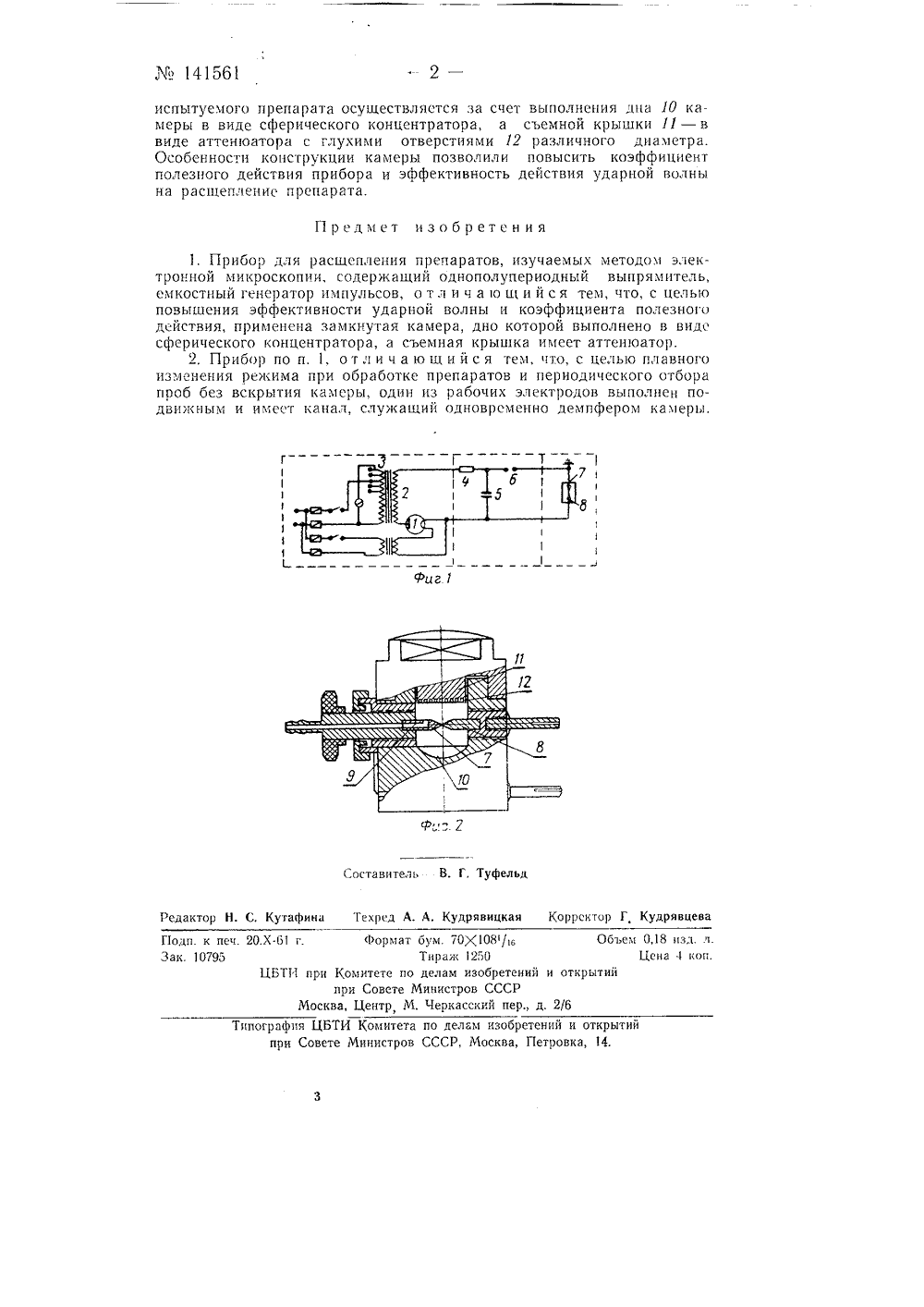

Класс 21 Я, 37 оЛ. 141561 сссрфа и 1 и,.с и ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Поопасная группо Л 0 97Б. С. Тульчинский, А. Г, Жуков и Б. Д, Шадрин ПРИБОР ДЛЯ РАСЩЕПЛЕНИЯ ПРЕПАРАТОВ, ИЗУЧАЕМЫХМЕТОДОМ ЭЛЕКТРОННОЙ МИКРОСКОПИИ Заявлено 20 апреля 1960 и. за ЬЪ 663774/26 в Комитет ио,илам ииооретенийн открытий ири Совете Министров ССГРОпуслнковано в Б 1 оллетене изобретении М 19 аа 196Известные приборы для расщепления препаратов, изучаемых методом электронной микроскопии, содержащие однополупериодный выпрямитель и емкостный генератор импульсов, использующие для расщепления эффект местного сжатия и разряжения, вызванный ударными волнами, имеют низкий коэффициент полезного действия и не позволяют производить плавное изменение заданного режима обработки и отбор проб без вскрытия камеры,В предлагаемом приборе для повышения коэффициента полезного действия и эффективности действия ударной волны используется замкнутая камера, дно которой выполнено в виде сферического концентратора, и съемная крышка имеет аттенюатор. Для обеспечения плавного изменения режима при обработке препаратов и периодического отбора проб без вскрытия камеры один из рабочих электродов выполнен подвижным и имеет канал, одновременно выполняющий роль демпфера ка меры.На фиг.приведена принципиальная схема включения прибора; на фиг. 2 - конструктивное оформление замкнутой камеры.Однополупериодный выпрямитель, собранный, например, на газо- троне 1 типа ВГ, включен во вторичную обмотку 2 повышающего трансформатора, первичная обмотка 3 которого выполнена в виде отдельных секций, позволяющих регулировать выходное напряжение. Емкостный генератор импульсов содержит ограничивающее сопротивление 4, разрядную емкость 5, формирующий промежуток б и рабочие электроды 7 и 8, Выпрямленное напряжение заряжает емкость 5 до тех пор, пока напряжение на емкости не достигнет величины разряда формирующего промежутка, который, пробиваясь, замкнет емкость на рабочие электроды 7 и 8.Один из электродов 7 выполнен подвижным и заземлен для обеспечения безопасной работы прибора. Внутри электрода 7 имеется канал 9, являющийся демпфером камеры и предназначенный для периодического отбора проб без вскрытия камеры, Равномерность расщепленияМв 1415 б 1 испытуемого препарата осуществляется за счет выполнения дна 10 камеры в виде сферического концентратора, а съемной крышки 11 - в виде аттенюатора с глухими отверстиями 12 различного диаметра. Особенности конструкции камеры позволили повысить коэффициент полезного действия прибора и эффективность действия ударной волны на расщепление препарата. Предмет изобретенияпри Комитете по при Совете М осква, Центр М. ЦБТИ Комитета свете Министровпо делам изобретений и открытийСССР, Москва, Петровка, 14. пографпя при С1. Прибор для расщепления препаратов, изучаемых методом электронной микроскопии, содержащий однополупериодный выпрямитель, емкостный генератор импульсов, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности ударной волны и коэффициента полезного действия, применена замкнутая камера, дно которой выполнено в виде сферического концентратора, а съемная крышка имеет аттенюатор.2. Прибор по п. 1, от л и ч а ю щи й с я тем, что, с целью плавного изменения режима при обработке препаратов и периодического отбора проб без вскрытия камеры, один из рабочих электродов выполнен подвижным и имеет канал, счужащий одновременно демпфером камеры.

Смотреть

Заявка

663774, 20.04.1960

Жуков А. Г, Тульчинский Б. С, Шадрин Б. Д

МПК / Метки

МПК: G01N 1/28, H01J 37/26

Метки: изучаемых, методом, микроскопии, препаратов, прибор, расщепления, электронной

Опубликовано: 01.01.1961
