Самарин

Номер патента: 1089599

Опубликовано: 30.04.1984

Авторы: Гришанович, Крылосов, Луцевич, Самарин

МПК: G08B 23/00

Метки: объектов, рассредоточенных, сигнализации, состояния

...чертеже представлена структурная схема устройства.Устройство на диспетчерском пункте содержит генератор 1, первый счетчик 2, блок 3 вызывных сигналов и формирователь 4. Каждый линейный комплект содержит дешифратор 5 полярности, второй счетчик б, дешифратор 7, элемент В запрета, элемент И 9, элемент ИЛИ 10.Блок 3 вызывных сигналов предназначен для индикации результатов контроля состояния объектов и линии связи и состоит из сигнальных ячеек, каждая из которых индицирует состояние одного из объектов или линии связи.формирователь 4 предназначен для формирования и передачи в линию связи импульсов с заданными парамет рами, дешифратор 5 полярности - для разделения цепей синхронизации цепей опроса состояния линейных комплектов, дешифратор 7 -...

Номер патента: 1089518

Опубликовано: 30.04.1984

Авторы: Бутырин, Валеев, Непеин, Плотников, Пономарев, Самарин, Сафронов, Симонов, Староверова

МПК: G01N 33/34

Метки: бумаги, параметров, структурно-физических

...устройствавключает в себя два исполнительныхсильфона 16, трубопровод 17 с манометром 18 и основной сильфон 19,который посредством винтовой парысвязан с маховиком 20. Для подачи иустановки образца 21 в губки 12 и 13зажимов 8 и 9 устройства служит каретка 2, которая механически связана с маховиком 20. Для установкирасстояния между зажимами 8 и 9 служит рукоятка 23, которая через винтовую пару связана с пассивным зажимом 9,Блок 3 деформации-растяжения образца (фиг. 1) включает двигатель24, механизм преобразования вращательного движения в поступательное,активный 8 и пассивный 9 зажимы, Механизм преобразования вращательногодвижения в поступательное содержиткулачок 25, профиль которого изменяется по определенной программе, тензобалку 26,...

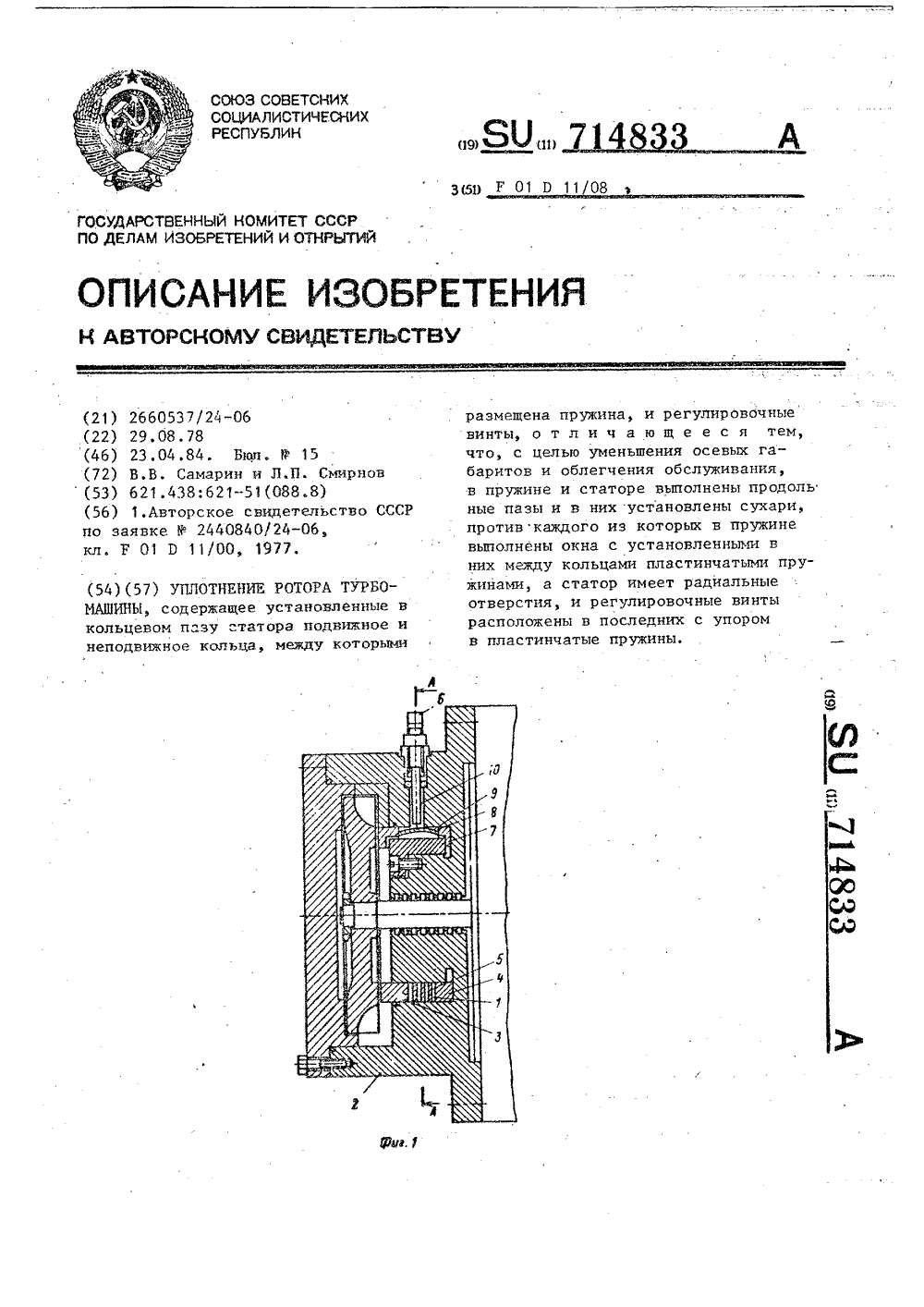

Номер патента: 714833

Опубликовано: 23.04.1984

Авторы: Самарин, Смирнов

МПК: F01D 11/22

Метки: ротора, турбомашины, уплотнение

...ротора, продольныйразрез; на фиг. 2 - разрез А-А нафиг, 1.Уплотнение ротора турбомашинысодержит установленные в кольцевомпазу 1 статора 2 подвижное и неподвижные кольца 3 и 4, между которымиразмещена пружина 5, и регулировочоные винты 6, а в пружине и статоревыполнены продольные пазы и в нихустановлены сухари 7, против каждогоиз которых в пружине выполнена окна8 с установленными в них между кольцами пластинчатыми пружинами 9. Статор имеет радиальные отверстия 10,В которых расположены регулировочные,винты с упором в пластинчатые пружины. 14833В процессе сборки, а также во время работы турбомашины в случае изменения осевого зазора (за счет температурных деформаций, осевого сдвига 5ротора и изменения относительногоположения деталей...

Номер патента: 1081165

Опубликовано: 23.03.1984

Авторы: Житарева, Макарочкина, Павличенко, Розин, Самарин, Томилов

МПК: C07F 7/26

Метки: тетраэтилсвинца

...раствор едкого натра. Скорость подачи бромистого этила с растворенной в нем четвертичной солью на орошение на сыпного свинцового катода определяется многими факторами; токовой нагрузкой на электролизер, высотой и диаметром тела насыпного катода, размером гранул свинца, плотностью и составом фонового электролита, видом и структурой применяемой диафрагмы и т.д.По мере движения поверхности электрода в бромистом этиле растворяются образующийся в ходе электрохимической реакции ТЭС, что приводит к изменению физико-химических характеристик органической фазы и непрерывному обновлению поверхности электрода.П р и м е р 1. Катодное пространство электролизера цилиндрической формы с керамической диафрагмой заполняют гранулированным свинцом....

Номер патента: 1079756

Опубликовано: 15.03.1984

Авторы: Волков, Воронкевич, Злочевская, Рожнова, Самарин, Фаерштейн

МПК: C09K 17/02, E02D 3/12

Метки: грунта, укрепления

...стоимогидроокиси кальция, а стью, составляющей 4-6 руб/м; что их 2,5-4 нормальной снижает его эффективность, ром гидроокиси натри Цель изобре тения - повышение эффек- Полученные реэуль тивн ос ти, прочности закрепленнь Поставленная цель достигается тем, предлагаемым сп особ что согласно способу укрепления грунта, в табл, 1. преимущественно лессового и глинистого, о Пример 2. путем обработки его раствором щелочи, закрепление глинисто вначале грунт обрабатывают насьпценным грунта путем предвар раствором гидроокиси кальция, а затем его насыщенным рас вводят в него 2,5-4 нормальный раст кальция, а затем зам вор гидроокиси натрия. 4 нормальной концент 3525 Технология укрепления глинистогои лессового грунта по предлагаемомуспособу состоит...

Номер патента: 1076219

Опубликовано: 28.02.1984

Авторы: Замай, Курячий, Самарин

МПК: B23D 45/20

Метки: летучая, пила

...воз можностью возвратно-постунате пьногоперемещения, и гицроципинцров зажима 14эакреппенныхна рамке 8 и взаимоцействующик своими штоками 15 с зажимной бапкой 12. На рамке 8 шарнирносмонтирован самоустанавпивающийсябашмак 16, а на эажимной балке 12установпены сферические поцпятники 17,взаимоцействующие со штоками 15 гицроципинцров зажима 14, и попэуны 18,шарнирно связанные с ней и расположенные на направпяющих 13 рамки 8. Летучая пипа установлена на вертикапьнык направпяющик 19 машины непрерывного питья спитков вертикапьного испопнения с возможностью возвратно-поступв тепьного перемещения по ним с помощью ципинцров 20, Крайнее попожение пипыограничивается упорами 21,Летучая пипа работает спеоующимобразом. В исхоцном попожении петучей...

Номер патента: 1069131

Опубликовано: 23.01.1984

Авторы: Виноградов, Григорьев, Плотников, Самарин

МПК: H03F 3/20

Метки: мощности, усилитель

...плече выходнойтранзистор, включенный по схеме собщнм эмиттером, дополнительныйтранзистор, эмиттер и коллектор которого соответственносоединены сэмиттером и базой выходного транзистора и входной транзистор, база которого является входом двухтактногоусилителя мощности, а коллектор через резистор соединен с базой дополнительного транзистора другого 40плеча 123.Недостатком известного двухтактного усилителя мощности является низкая надежность.Цель изобретения - повышение надежности.,Цель достигается тем, что в двухтактный усилитель мощности, содержа-.щий в каждом плече выходной транзистор, включенный по схеме с общимэмкттером, дополнительный транзистор,эмкттер и коллектор которого соответ.ственно соединены с эмиттером и базой выходного...

Номер патента: 1068533

Опубликовано: 23.01.1984

Авторы: Вишнякова, Козлов, Маслов, Пацека, Самарин, Смелов, Темников, Тришевский

МПК: C22C 38/60

Метки: сталь

...свойствами (ГОСТ 9487-70 ) 13,Наиболее близкой к изобретению по технической сущности и достигаемому эффекту является сталь состава, масЪ: углерод 1-2,5 кремний 0,2-1; марганец 0,2-2, хром 0,5-3, молибден 0,2-1; никель 0-3 и железо - остальное 1,2Недостатками известной стали яв.- ляются относительно низкие термостойкость, износостойкость и трещиностойкость. Цель изобретения - повышение термостойкости,.износостойкости и трещиностойкости.Указанная цель достигается тем, что сталь, содержащая углерод, крем ний, марганец, хром, никель, молибден, железо, дополйительно содержиттеллур при следующем соотношениикомпонентов, мас.Ъ:Углерод 1,4-1,6Кремний 0,5"0,8Марганец 1,0"1,2Хром 2,5-3,5Никель 0,8"1,4Молибден 0,4"0,6Теллур 0,001-0,005 10...

Номер патента: 1063539

Опубликовано: 30.12.1983

Авторы: Кленин, Мацафей, Самарин, Сачли, Солок, Тимко

МПК: B22D 41/12

Метки: металла, перемешивания, транспортировки

...между взвешивающими элементами 4 и осями 7 шарниров и имеют возмокность посредством механизмов 9передвижения перемещаться по рельсовому пути 10. Устройстьо также включает несущую балку 11, расположенную параллельно продольной осиустройства и,связанную с несущейрамой 2 тележки 3 посредством двухпар поперечных тяг 12, при этомнесущая балка 11 опирается на ходовые колеса 13, перемещающиеся порельсу 14. Соединение поперечныхтяг 12 с несущей рамой 2 тележки 3 Ж ,и несущей балкой 11 выполнено шарнирным, и таким образомнесущая рама. 2 тележки 3, пара поперечных тяг 12 и несущая балка 11образуют шарнирный четырехзвенник, р 5 подвижный в вертикальном направле1063539 50 60 65 нии. На несущей балке 11 посредством двух пар опорных рычагов...

Номер патента: 1059314

Опубликовано: 07.12.1983

Авторы: Зимин, Клемин, Самарин, Устинов, Чернов, Шутиков

МПК: F16D 41/07

Метки: муфта, свободного, хода

...выступы 4, опор.ные 5 и рабочие 6 поверхности, которые обра.зуют ряд парных клиновидных полостей 7 и 8,расположенных по окружности между обоймой 1 и звездочкой 2, Ролики З.свободно, нотеоретически беэзазорно устанавливаются вкаждой. паре клиновидных полостей 7 и 8,создавая три Точки контакта - две на звез-.дочке 2 и одну на обойме 1. Опорные и заклиннраюйиеповерхности выступов 4 очерче.ны вогйутыми по отношению к роликам 3поверхности, геометрические параметры которых выбраны таким образом, что вершинывыступов 9 расположены на окружности ра.диусом Го, отсекающим 0,3 - 0,4 радиусаролика г, в точках пересечения ее с лучами,проведенными из центра 10 муфты и делящи.ми полости 7 и 8 в отношении 1 32 щ 0,30,4 по угловому размеру. На фиг, 3 в...

Номер патента: 1056461

Опубликовано: 23.11.1983

Авторы: Григорьев, Плотников, Сагарадзе, Самарин, Федоров

МПК: H03K 17/60

Метки: поляризованным, реле, электромагнитным

...третий транзистор, конденсатор, седьмой резистор и три диода, которые включены в обратном направлении, при этом первая шина управления через третий резистор соединена с коллекторами первого и третьего транзисторов и входами первого и третьего ключей, а через четвертый резистор - с базой втОрого транзистора и через конденсатор - с общей шиной, вторая шина управления через пятый резистор соединена с коллектором второго транзистора и входами второго и четвертого ключей, а через шестой резистор и стабилитрон, которые соединены последовательно в . с базой первого транзистора первая выходная клемма через седьмой резистор и первый диод, которые включены параллельно, соединена с вторым выходом третьего ключа общей шиной и базой третьего...

Номер патента: 1055618

Опубликовано: 23.11.1983

Авторы: Кисель, Самарин

МПК: B23K 37/04

Метки: сборки, сварку, фермы, элементов

...механизм выдачи элементов Ферулы на сборочный кондуктор выполнен и виде рамки с профилированными пазами, стакана, закрепленного на рамке, установленного внутри стакана с возможностью продольного перемещения и взаимодействия со обо рочным кондуктором толкателя с подпружиненным относительно него поводком и поворотного захвата для элементов Ферулы, шарнирно установленного на поводке и оснащенного паль цем, расположенными в профилированных пазах рамки.На фиг.1 изображено устройство, общий вид; на Фиг.2 - то же, вид сверху 3 на фиг.З - Узел 1,на Фиг,1 50 ( механизм выдачи); на фиг.4 - разрез А-А на Фиг.З (механизм выдачи до улацки элемента фермы на сборочный кондуктор 1," на фиг.5 " то яе, механизм выдачи после укладки) .Устройство содержит...

Номер патента: 1052920

Опубликовано: 07.11.1983

Авторы: Клименко, Румянцев, Самарин, Туркин, Широков

МПК: G01N 3/08

Метки: испытания, панелей, тонкостенных, устойчивость

...предназначеннц" ми для крепления противоположных кро. мок испытуемой панели 4, каждый из которых выполнен в виде сегментообразной опоры 5 и аналогичного прижима б взаимодействующего с рычагами 7, установленными на траверсах 2 и 3. Нагружатель выполнен в виде установленных на траверсе 3 симметрично относительно оси захватов двух гидро- цилиндров 8 и 9, штоки 10 и 11 которые соединены с траверсой 2. Фикса 5 1 О К 25 ЗО 35 4 О 45 50 15 торы преднаэнаценнь 1 е для крепления свободных кромок испытуемой панели 4, выполнены каждцй в виде двух установленных между траверсами 2 и 3 параллельно аси захватов нижних 12 и верхних 13 планок и соединяющий каждую пару пластины 14, в которой выполнены окна 15, Планки 12 и 13 выполнены из материала с...

Номер патента: 1051344

Опубликовано: 30.10.1983

Авторы: Грымзин, Гуреев, Самарин

МПК: F16D 33/08

Метки: генераторов, гидродинамическая, передача, преимущественно, привода

...жесткосоединенноМ с неподвижным картером,при этом передаточные отношения планетарных механизмов 11 и 1,2 связанывыражением соответственно максимальное и минимальное значения частот вращения входного вала.При наличии указанных составляющих элементов передачи максимально возможное уменьшение диапазона изменения скорости вращения выходного вала по сравнению с входным достигается в том случае, когда передаточное отношение одного плане30 шестернями 8, а водило 9, установленное в сателлиты 1 О - с неподвижным картером 11. Сливные клапаны содержат подвижную часть 12 (фиг.3), пружинный фиксатор 13 р крышку с от 5 верстиями 14 и пружину 15. Клапаны расположены на периферии насосных колес 2 и 3 гидромуфт (фиг. 2 и 3). Фиксатор 13 и крышка 14...

Номер патента: 1050853

Опубликовано: 30.10.1983

Авторы: Ганчо, Горшков, Доронин, Макаренко, Ноников, Самарин

МПК: B24B 1/00

Метки: абразивной

...на расстоянии 0,9 Е длины факела. Исследования показывают, что в интервале 0,1 - 0,9 1 подаа инертного газа сокращает наличие кислорода в отходах в 2,1 раза, При уменьшении или увеличении Интервала такого эффекта не достигается.Подачу в зону металлоабразивного факела инертного газа осуществляют посредством подводящего штуцера, имеющего наклон относительно оси факела 5-60 Минимальный угол 5 обеспечивает попадание газа на расстояниии 0;9 Е длины факела, что необходимо при шлифовании сталей, образующих крупнофракционную стружку. Уменьшение величины стружки, как отмечалось выше, сокращает зону воздействия инертного газа до 0,1 Е, при этом угол наклона штуцера составляет 60 . При значении угла менее 5 или более 60 инертный 10 газ...

Номер патента: 1050841

Опубликовано: 30.10.1983

Авторы: Диппер, Кисель, Самарин

МПК: B23K 37/04

Метки: решетчатых, сборки, ферм

...решетчатых ферм содержит монтажный стол 1, снабженный кондукторами 2 для размещения в них раскосов 3 фермы и неподвижными упорами 4 для поясов 5 фермы, На монтажном столе 1 закреплены фиксаторы поясов 5 фермы, выполненные в виде попарно расположенных один против другого подвижных прижимов 6 и упоров 7. В каждом фиксаторе прижим 6 и упор 7 связаны между собой обшим приводом, выполненным в виде пневмоцилиндра 8. Пневмоцилиндры 8 подпружинены пружинами 9 в сторону неподвижных упоров 4 соответствующего пояса 5 фермы, Каждый из прижимов 6 размещен в месте схождения двух смежных раскосов 3 и в соответствующих местах для крайних раскосов 3. Прижимы 6 выполнены в виде двуплечих 5 1 О 15 20 25 Зо 35 40 45 50 рычагов О, установленных с...

Номер патента: 1049361

Опубликовано: 23.10.1983

Авторы: Воробец, Игнатова, Прозоров, Самарин, Стажаров

МПК: B65B 11/12

Метки: заделки, рулона, сторон, торцевых, упаковочного

...для загибания упаковочного материала и перемещающийся подвертывающий центр, планшайба выполнена в виде двух параллельных кольцевых дисков, расположенных один над другим, на плоскостях которых образованы тангенциальные прорези, расположенные на каждом изних во взаимно противоположных направлениях, диски связаны между собой при помощи осей, установленных в прорезях, а перемещающиеся рычаги установлены на ползунах, размещенных между дисками и закрепленных на осях, при этом перемещающийся центр снабжен расположенными рав равномерно по окружности гибкими элементами, концы которых соединены с кольцом, подвешенным на подпружиненных тягах к подвертывающему центру, а свободные концы гибких элементов соединены сподпружиненными рычагами,...

Номер патента: 1046620

Опубликовано: 07.10.1983

Автор: Самарин

МПК: G01G 11/18

Метки: весы, конвейерные, отсчетом, цифровым

...подключен к выходу второгр элемента совпадения и к первомувходу четвертого элемента совпадения,второй вход которого подключен к инверсному выходу второго триггера, авыход соединен с входом итоговогосчетчика.На чертеже представлена структурная схема коннейерных весов,Конвейерные весы содержат датчик 1веса, датчик 2 скорости, итоговыйсчетчик 3, первый делитель 4 частоты,второй делитель 5 частоты, задатчик 6коэФфициента деления, первый элемент 7 совпадения, второй элемент 8совпадения, третий элемент 9 совпадения, четвертый элемент 10 совпа"дения, первый триггер 11 и второйтриггер 12, перестраиваемый генератор 13.Конвейерные несы работают следующим образом,Датчик 1 веса преобразует нагрузку Ч, на участке взвешивания конвейера н...

Номер патента: 1043304

Опубликовано: 23.09.1983

Авторы: Аладышев, Горбачев, Громов, Дорогов, Евсеев, Карташов, Крылов, Люков, Самарин, Худин, Чжу, Шахматов

МПК: E21C 41/04

Метки: гибким, мощных, наклонных, перекрытием, пластов, пологих, разработки, угольных

...величину посадкигибкого перекрытия, а гибкое перекрытие удерживают оставшимися междунаклонно-поперечными проходами целиками.Способ осуществляется следующимобразом.Первноначально отрабатывают верхний слой, подводят гибкое перекрытие 55и обрушают кровлю, после чего ведутподготовку массива угля под перекрытием,Подготовку запасов пад гибкимперекрытием для отработки производятследующим образом.Проходят вентиляционные выемочныепечи непосредственно под гибким перекрытием или с оставлением пачки угляпод ним и у почвы пласта конвейерныевыемочные нечи с некоторым смещениемотносительно вертикальных осей выемочных печей. На,границе выемочногоучастка выемочные печи соединяютмежду собой наклонно-поперечнымивыемочными проходами, которые проводятпод...

Номер патента: 1043183

Опубликовано: 23.09.1983

Авторы: Заславский, Самарин, Турлупов

МПК: C23G 3/00

Метки: ванна, проката, химической

...к повышенному уносу раствора в вытяжную вентиляцию. Приработе ванны необходимо постоянно контролировать уровень жидкости в 6 гидрозатворе, что трудно выполнимо, когда. ванна закрыта крышкой и находится в работе,Целью изобретения является уменьшение выброса раствора в виде парав вытяжную вентиляцию и улучшениеусловий труда.Поставленная цель достигается тем, что ванна для химической обработки проката, содержащая корпус и крышку, между внутренней и внешней частями которой;. расположено окноотсохла паров, и упругую эластичную диафрагму, обтягивающую брус с от-крытой вниз полостью и закрепленнуюна ннешней части крышки, снабженалотком с выступом и диафрагмой, установленным шарнирно на внешней стороне корпуса ванны,...

Номер патента: 1041877

Опубликовано: 15.09.1983

Авторы: Жуковицкий, Малюга, Самарин

МПК: G01G 11/16

Метки: веса, весы, конвейера, конвейерные, производительности, суммарного

...скорости и эталонным интервалом 50 времени.Целью изобретения является повышение точности эа счет измерения 1 среднего значения веса за весь текущий период второй. частоты.Поставленная цель достигается тем, что согласно способу определения производительности конвейера и сум-, марного веса материала, включающему преобразование текущего веса материа ла на участке взвешивания в первую ,60 частоту следования импульсов и претр образование скорости ленты конвейера во вторую частоту следования импульсов, квантуют текущий период второй частоты импульсами первой частот, 65 где 8 и Нг - соответственно числаимпульсов первой и эталонной частоты, подсчитанных за периодвторой частоты;И - число периодов второй.частоты, прошедших отмомента начала...

Номер патента: 824773

Опубликовано: 07.08.1983

Авторы: Ермолаев, Самарин, Хлеборад

МПК: G01T 5/06

Метки: защиты, камеры, пузырьковой, разделительного, стекла

...в виде клапана прямого действия с затвором,взаимодействующим своим выступающимштоком и обоймой разделительногостекла. Величина выступания штоказатвора точно соответствует пределудопустимого перемещения стекла вОхранный объем. ТакоЕ конструктивное исполнение обеспечивает наиболеепростую и надежную реализацию функциональной связи открытия запорногоклапана с аварийным положением стекла, В общем корпусе с запорным клапаном смонтирован обратный клапан,установленный таким образом, чтобывоспрепятствовать сбросу воды иэохранного объема при внезапном падении давления в корпусе подпитки.Такая компоновка клапана обеспечивает наиболее высокую степень надежности системы защиты.Для удобства эксплуатации системы в качестве рабочего тела контура...

Номер патента: 1026887

Опубликовано: 07.07.1983

Авторы: Баштовой, Казанский, Кулешов, Самарин, Сиушев

МПК: B21C 47/24

Метки: загрузки-выгрузки, линия, рулонов

...тележкой с наклонно подъемнымсъемником шпуль, установленной нанаправляющих, параллельных направляющим тележки для рулонов.Линия снабжена съемной кассетой,установленной на наклонном накопителе шпуль.На фиг,1 показана линия загрузки-выгрузки рулонов, общий вид,на фиг.2 - разрез й-й на фиг,1расположение тележки для рулонов и шагающего конвейера, на фиг,3 - разрез Б-Б на фиг.1 расположение тележек для рулонов и шпуль относительно барабана и наклонный накопитель шпуль с кассетой ); на фиг.4разрез В-В на фиг.1,Линия загрузки-выгрузки рулоновсостоит из шагающего конвейера 1,тележки для рулонов 2 с подъемнымстолом 3, тележки 4 с наклонно-подьемным .съемником 5 шпуль б наклонногонакопителя 7 со съемной кассетой 8для шпульб и центрирующего...

Номер патента: 1024102

Опубликовано: 23.06.1983

Авторы: Аввакумов, Поткин, Самарин

МПК: B02C 17/08

Метки: мельница, планетарная

...в которые установлены помольные барабаны 3. Обоймы выполняют роль гидростатических подшипников и имеют на цилиндрической и торцевых поверхностях карманы 4. На водиле 2 закреплены гидродвигатели 5, роторы 6 которых закреплены на цапфах помольных барабанов 3, и установлен вводвывод 7, содержащий кольцевую камеру 8, канал 9, сообщающийся с кольцевой камерой, и канал 10, сообщающийся с полостью 11 водила 2. На крышке корпуса 1 установлен диск 12, закрывающий кольцевую камеру 8, и патрубок 13. В корпусе 1 установлен гидравлический насос 14, ротор 15 которого закреплен на водиле 2. Водило 2 имеет полость 16, сообщающуюся с нагнетательным каналом 17 насоса 14, с каналами 18, соединенными с гидродвигателями и с патрубками 19 и 20, соединенными...

Номер патента: 1018919

Опубликовано: 23.05.1983

Авторы: Бажулина, Викторов, Самарин, Шаболдо

МПК: C02F 1/78

Метки: аппарат, вод, контактный, озонирования, сточных

...работы аппарата невелика, так как трубки-диффузоры недостаточно обеспечивают контакт озона со сточной водой. , 25Цель изобретения - повышение зффекчивности воды путем увеличения коэффициента полеэногв использования озона.Указанная цель достигается тем, что в аппарате, содержащем корпус, патрубки подвода исходной воды и озоновоэдушной смеси, трубки-диффузоры и контактные элементы, последние выполены в виде змеевика с расположенным в нем рассекателем.Змеевик размещен по спирали вокруг корпуса аппарата. Рассекатель выполнен в Форме ерша." На фиг, 1 изображен предлаггаемый аппарат; на фиг. 2 - то же, вид сверк 40 ху; на Фиг. 3 - узел 1 на фиг. 2,Контактный аппарат для оэонирования сточной воды состоит иэ камеры 1, вокруг которой...

Номер патента: 1018798

Опубликовано: 23.05.1983

Авторы: Кленин, Самарин, Сачли, Солок, Тимко

МПК: B22D 41/12

Метки: сталевоз

...10, расположенными посередине между опорными рычагами 7, а продольная балка 8 рамы 3 снабжена бочкообразным роликом 11, взаимодействующим с направляющими 10. Подвижная платформа 6 взаимодействует с приводом 12 перемещения, выполненным в виде двух винтовых редукторов 13, закрепленных на раме 3 и соединенных посредством муфт 14 с электродвигателями 15, Винты 6 винтовых редукторов 13 шарнирно связаны с концевыми частями подвижной платформы б посредством тяг 17 с помощью бочкообразных осей 9 и 18. При этом головки 19 винтов 16 расположены в направляющих 20, которые разгружают винты 16 от боковых усилий в горизонтальной плоскости. От усилий в вертикальной плоскости винты 16 разгружаются посредством осей 18, концевые участки которых...

Номер патента: 1016590

Опубликовано: 07.05.1983

Авторы: Грымзин, Самарин

МПК: F16D 33/08

Метки: гидромуфта

...4 через пружины 5, дроссельный диск 6, связанный с выходным валом 4 через полукожух 7 насосного колеса и взаимодействующий через пружины 5 с турбинным колесом 3. Лопатки 8 насосного колеса 1 - типовые, лопатки 9 турбинного колеса - утолщенные до размера межоконного промежутка дроссельного диска 6. Верхняя цасть дросселирующего диска 6 и наружная цилиндрическая поверхность насосного колеса 1 образуют щелевое уплотнение, Кожух гидромуфты состоит из двух половин 7 и 10, В полукожухе 7 насосного колеса за щелевым уплотнением выполнены дренажные отверстия 11 боль. шого диаметра. К турбинному колесу 3 приварены гребешки 12, взаимодействующие с упорами 13 и 14.Устройство работает следующим образом.. Через отверстия во входом валу 2 в полость...

Номер патента: 1016355

Опубликовано: 07.05.1983

Авторы: Полковниченко, Самарин, Семенов, Чапланов

МПК: C10M 1/46

Метки: масло, трансмиссионное

...транспортного средства, как одного из самых существенныхобъектов потерь мощности в трансмиссии. В качестве базового масла испытано масло МТП, содержащее 4,5кальциевой соли диалкиларилдитиофосфорной кислоты, полученной на основе"бис- (алкилфенол) -дисульфида, 1,5депрессатора АзНИИ-ЦИАТИМ,: (продукт взаимодействия хлорированногопарафина с фенолом и последующейобработки продукта монохлористой серой и гидроокисью бария) и 0,002полиметилсилоксана.Для оценки влияния возможногоизменения вязкости рабочей жидкости(после ввода в нее дополнительнойдобавки в виде адсорбирующего ПАВ)на внешнюю характеристику гидротран,сформатора получена вязкостно-температурная характеристика проб этойрабочей жидкости с различной концентрацией ПАВ,...

Номер патента: 1011922

Опубликовано: 15.04.1983

Авторы: Антонов, Самарин, Семенов

МПК: F15B 19/00

Метки: гидродинамических, испытания, передач, стенд

...и турбинное колеса922 4 и 5 испытываемой передачи, связанныесоответственно с приводным двигателем6 и нагрузочным устройством 7, и гидросистему подпитки передачи, включающую бак 8, насос 9 подпитки, предохранительный клапан 10, распределитель 11и теплообменннк 12, причем стенд снабжен блокировочным фрикционом 13, ведущие диски 14 которого установлены нанасосном колесе 4, а ведомые диски 15 на турбинном колесе 5, и установленнымв картере 1 и подключенным к распределителю 11 гидрозамедлителем 16 с ротором 17, соединенным при помощи муфты 18 с ведомым валом 3. Насосное итурбинное колеса 4 и 5 совместно с ре,актором образуют гидротрансформатор 19. 51015 Стенд для испытания гндродинамичес 20 кнх передач работает следующим образом.Режим...

Номер патента: 1009496

Опубликовано: 07.04.1983

Авторы: Ансерова, Карпова, Ким, Корбутов, Ксандров, Лейтес, Никандров, Овчинников, Самарин

МПК: B01D 53/14

Метки: газовых, извлечения, окиси, смесей, углерода

...того, что не достигается необходимое парциальное давление окиси углерода. Выпадение купрохлориднокарбонильных комплексов в осадок может происходить только при превышении произведения растворимости указанных комплексов, равного 0,2-0,7 в зависимости от ионной силы раствора, что требует достижения некоторой критической концентрации физически растворенной окиси углерода в растворе, которая приблизительно пропорциональна парциальному давлению окиси углерода.Способ апробирован в лабораторныхусловиях,П р и м е р. Й 5 л смеси СО и Мо2содержащеи 204 СО, что примерно соответствует содержанию СО в газовой смеси, образующейся при конверсии метана,барботируют при давлении ч 05 КПа,т.е. при парциальном давлении СО80 КПа и температуре 273 К...
