B65B 11/12 — с последующим образованием на противоположных концах трубчатой упаковки смыкающих складок одинаковой формы

Номер патента: 15815

Опубликовано: 30.06.1930

Автор: Шувалов

МПК: B65B 11/12

Метки: завертывания, обертку, плиток, прямоугольных

...вращение ременной передачей со шкива 49 на главном валу, и рабочий 50, укрепленный неподвижно на оси 42, Шкив 50 (фиг. 9) снабжен штырем 51, при вращении шкива 48 сцепляющимся с пружинкой 52, при чем это сцепление продолжается до полного закрытия крышкой 44 - 45 плитки, после чего груз 54 (фпг, 4) возвращает шкив 50 вместе с валом и крышкой в начальное положение.На бруске 8 установлены подшипники б 6(фиг. 1, 6 и 8) вала 55, перпендикулярного каналу 9. На валу укреплены стержни 57,57, несущие лапку 66 - 68 (фиг, 6), Вал 55 имеет два шкива, один из которых 58 связан ременной передачей с шкивом 60 главного вала (фиг. 1), а другой 59 связан перекинутой через блок 61 гибкой тягой с грузом 62. Шкив 59 жестко связан с валом 55 и приводится в...

Номер патента: 28832

Опубликовано: 31.12.1932

Авторы: Вайсман, Вейнтраубе

МПК: A23G 3/00, B65B 11/12

Метки: завертывания, карамели

...и сжать находящуюся между ними свернутую в трубку, бумагу, что, при достаточной силе сжатия, дает прочную упаковку конфет, Сжатие производится посредством двух сжимающихся систем с одной парой находящихся между ними ножей, при чем, при сжнмании свернутой в трубочку бумаги в промежутке между двумя находящимися в ней конфетами, одним сжатием заделывается одна конфета, начинается заделка другой и разрезается бумага между этими конфетами, , После этого, не разжимая всейсистемы, протягиваются трубочка и конфеты, поддерживаемые пальцами 5 и б, движением рычагов 4 вниз на расстояние одной за: вернутой конфеты; затем, разжав всю -систему и освободив таким образом готовую конфету, поднимают рычагами 4 системы наверх дляповторения...

Номер патента: 125752

Опубликовано: 01.01.1960

Автор: Зинченко

МПК: B65B 11/12

Метки: машине, рулоно-упаковочной

...На кажд в вилках 8, шарнирно закреплены коромысла 9, снабженные и катками 10.Катки с коромыслами удерживаютс 51 пружинами 11, причем кажды 1 каток установлен в развернутом против направления вращения на 40 положении,Для настройки приспособления на упаковк рулонов определенной длины гримснены фиксаторы-ограничите; и 12 хода дисков, гереставляемые по несущему валу упаковочной машины. Возвратно-поступатель 10 е Деи 2 кение дискам сообщается через штоки гнезматичсских цилиндров, а врашательное = от вала 1. ерсами 5 ом диске, конусным12575 Я Предмет изобретения 1. Приспособление к рулоноупаковочной машине для загибания краев оберточного материала, например бумаги, по торцам упаковываемого рулона, о т л и ч а ю щ е е с я тем, что, с целью...

Номер патента: 132982

Опубликовано: 01.01.1960

Автор: Смуляк

МПК: B65B 11/12

Метки: бумаги, например, рулонных, светочувствительной, упаковки

...материалов, на светочувствительной бумаги, состоящий в обертыванип руло прим. р. двумя слоями упаковочного материала, ширина которого е ширины рул нного материала.Описываемый способ упаковки по сравнению с известнымрасход упаковочного материала. Для этого выступающие конковочного материала закладывают в торцовые отверстия рулончего на каждый из торцов насаживают два повернутых одинтельно другого бумажных колпачка, представляющих собой к ные листы, углы которых приклеивают к внешнему слою упакСпособ осуществляют следующим образом.Вначале рулон материала., например светочувствительной бумаги, заворачивают в бумагу; выступающие за торцы рулона концы бумаги скручивают и закладывают в торцовые отверстия рулона, затем рулон заворачивают...

Номер патента: 187611

Опубликовано: 01.01.1966

МПК: B65B 11/12

Метки: бумаги, рулонов, упаковки

...перемеща ющими бумажную полосу разматываемой бо.бины 12 к клеевой ванне 13, установленной над вертикальной плитой 14, которая выполнена с отверстиями 15 для пропуска сжатого воздуха и зубчатым ножом 1 б для обрезки 20 прокладок и накладок от бумажной полосы,подаваемой обрезиненными валиками 10 и 11. Устройство включает также привод, состоящий из гидроцилиндра 17 и реечной передачи 18, и командоаппарат 19.25 Процесс упаковки рулонов бумаги производится последовательно на двух позициях; заверточной и прессовой.Упаковочная бумага разматыва техпор, пока конец ее не ляжет на пр ва лики . Легким поддувом воз нецэтой бумаги отводится в сторону к рулону для удобства закатывания упаковываемого рулона. Справа и слева подводятся вертикальпые плиты...

Номер патента: 202764

Опубликовано: 01.01.1967

МПК: B65B 11/12

Метки: 202764

...между собой и имеющие каждая свою ось качания 4, соединенную со звеном цепи транспортера. Губка 3 притянута пружиной 5 и роликом б, через ко. торый она взаимодействует с копиром.По первому варианту механизм завертывания выполнен в виде пиноли 7, пружины 8, конических валков 9, установленных с обеих торцовых сторон пиноли, и подпружиненных лапок 10, шарнирно закрепленных на валках 9 и прижимающих бумагу к изделию,Изделие 11 поступает на заранее поданный и обрезанный лист бумаги 12, после чего вместе с бумагой вводится сверху в раскрытые губки 2 и 3 транспортера. Раскрытие губок происходит с помощью ролика б, который по ходу транспортера наезжает на копир 13. В момент схода ролика с копира губки закрываются и изделие с бумагой...

Номер патента: 288367

Опубликовано: 01.01.1970

Авторы: Новиньков, Тиль

МПК: B62D 23/00, B65B 11/12, G09B 25/02 ...

Метки: автомобиля, кузова, легкового, мастер-макет

...собой каркас,который собран из отдельных блоков 1, 2, имеющих форму. параллепипедов с окнами а.Блоки 1 и 2 своими гранями точно ориентированы в сечшгиях сетки, представляющей со бой линии построения, заданные на чертеже.На внешних сторонах блоков 1 и 2 каркаса прикреплены сменные элементы, имитирующие теоретические поверхности частей кузова, такие как проемы 3, 4 дверей, проемы 5 багажника и б передка, Эти сменные элементы контролируют сборочную оснастку, а также проверяют точность собираемых навесных частей с сопрягаемыми деталями.Размеры сменных элементов кузова, выполненных, например, из легких сплавов, имеют значительные минусовые отклонения от теоретических величин, для достижения которых на поверхности сменных элементов наносят...

Номер патента: 288637

Опубликовано: 01.01.1970

Авторы: Беленький, Бикмаев, Дербарсмдикер

МПК: B65B 11/12

Метки: завертки, предметов, цилиндрических

...12, неподвижного копира 13 и ползуна 14, соединенного с пцевмоприводом и поворачивающего прижим 15 относительно оси.Нпжшш загибатель выполнен в виде штацги 16, соединенной со штоком пцсвмоцилиндра 17. На конце штанги предусмотрен ролик 18, соприкасающийся в ппжцем положении загибателя с передатчиком 19 клея, расположенным в,клеевой ванне 9.Боковой загпбатель представляет собой лопатку 20, поворачивающуюся относительно оси 21 от пцевмоцилпцдра 22 через систему рычагов.Устройство работает следующим образом.Предмет 23 подается питателем 8 на валики 24, 25. На механизме 1 находятся листы упаковочного материала,При завертке сначала опускается верхний загибатель 5, а валики 24, 25 начинают вращаться и приводят во вращение предмет 23,...

Номер патента: 293729

Опубликовано: 01.01.1971

Автор: Мокеев

МПК: B65B 11/12

Метки: бумажной, заделки, механизм, торцов, упаковки, цилиндрической

...герметичности упаковки.Для повышения качества упаковки в стакане установлена оправка с возможностью вращения относительно своей оси, снабженная конусной спиралью на конце и подпружиненным ножом для направления края бумаги в последнюю.На фиг. 1 изображен описываемый механизм в исходном положении; на фиг. 2 - то же, разрез по А - А на фиг. 1; на фиг, 3 - то же, в рабочем положении.Механизм для заделки торцов цилиндрической бумажной упаковки содержит кронштейны 1, оправку 2 с конусной спиралью 3, шток 4 со штифтом б, корпус б, крышки 7 и 8, шестерни 9 и 10, втулки 11 и 12, планку 13, прижим 14, валик 15, опору 1 б, нож 17, палец 18 и пружину 19.На кронштейне 1 укреплены стакан 20 с заходным конусом, стержни 21 и 22. Стакан 20 служит для...

Номер патента: 401567

Опубликовано: 01.01.1973

МПК: B65B 11/12

Метки: 401567

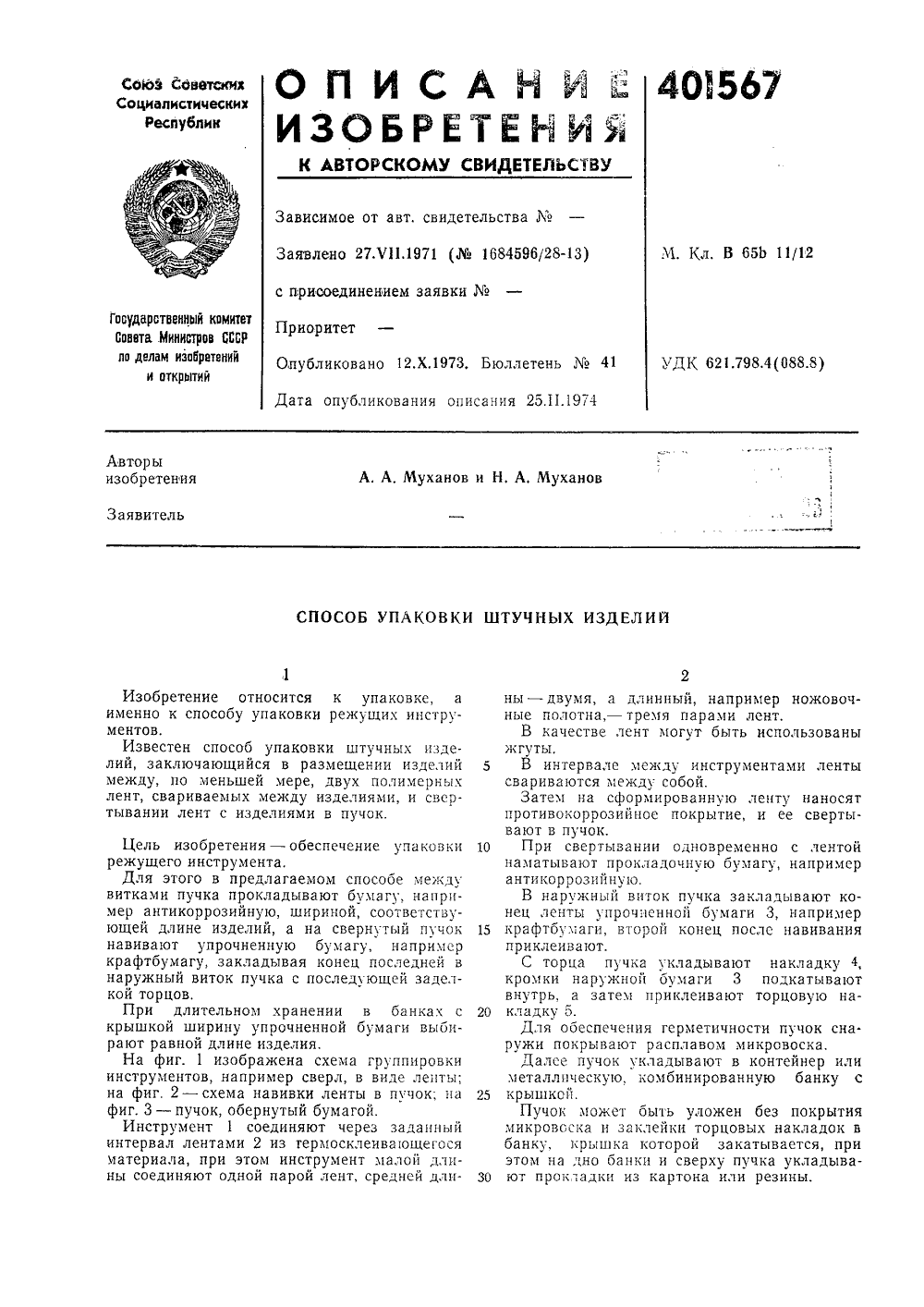

...2 - схема навивки ленты в пучок; на 25 фиг. 3 - пучок, обернутый бумагой.Инструмент 1 соединяют через заданный интервал лентами 2 из гермосклеивающегося материала, при этом инструмент малой длины соединяют одной парой лент, средней дли- З 0 ны - двумя, а длинныи, например нож чные полотна, - тремя парами лент.В качестве лент могут быть использованыжгутыВ интервале между инструментами лентысвариваются между собой,Затем на сформиров наносятпротивокоррозийнос по е свертывают в пучок.При свертывании одновременно снаматывают прокладочную бумагу, наантикоррозийную.В наружный виток пучка закладывнец ленты упрочяенной бумаги 3, на ркрафтбумаги, второй конец после нав яприклеивают.С торца пучка укладывают наклкромки наружной бумаги 3 подкавнутрь,...

Номер патента: 467019

Опубликовано: 15.04.1975

Автор: Розенштейн

МПК: B65B 11/12

Метки: бумаги, заделки, рулона, сторон, торцевых, упаковочной

...20 На фиг. 1 показано предлагаемое устройство (один из симметричных механизмов), общий вид; на фиг. 2 - то же, вид со стороны упаковываемого рулона; на фиг. 3 - крепле ние рабочей лопатки на диске с частичным продольным разрезом лопатки; на фиг. 4 - то же, вид сверху.Устройство для заделки упаковочной бумаги содержит электродвигатель 1, редуктор 2, З 0 к корпусу которого прикреплен копир 3. На выходном валу редуктора насажен звездообразный диск 4, на котором шарнирно с возможностью поворота в вертикальной плоскости укреплены загибочные лопатки 5. На конце основания каждой лопатки имеется ролик 6, постоянный прижим которого к копиру обеспечивает пружина 7. Рабочий конец 8 лопатки 5 выполнен поворотным вокруг своей продольной оси и...

Номер патента: 676496

Опубликовано: 30.07.1979

Авторы: Журавлев, Зябкин, Кудрявцев, Малаенко

МПК: B65B 11/12

Метки: бумажной, заделки, отверстием, торцев, упаковки, цилиндрической

...торца упаковки; на фиг. 4 - устройство в момент заталкивания торца упаковки в отверстие.Устройство содержит зажим для формования торцов упаковки в пучок в виде усеченного,конуса 1 с натянутой на его внутреннюю поверхность эластичной оболочкой 2. Внутри конуса проходит толкатель 3 с наконечником 4, который с внешней рабочей стороны имеет форму полого усеченного ко- нуса. Конус 1 содержит ниппель 5 для подводя сжатого воздуха в полость между обо,почкой 2 и конусом. Устройство связано с помощью державки 5 с приводом подачи, а наконечник 4 служит для заталкивания пучка в отверстие упаковки.Устройство работает слсдующим образом,Устройство подводится к изделию 7 так, чтобы торцы 8 бумаги касались эластичной оболочки 2 (фиг, 2), после чего...

Номер патента: 721353

Опубликовано: 15.03.1980

Авторы: Абрамович, Зуев

МПК: B65B 11/12

Метки: бумаги, заделки, рулона, сторон, торцевых, упаковочной

...для подгибания кромок упаковочной бумаги, выполненый в виде шара 4,установленного на конце стержня 5 с возможностью возвратно-поступательного перемещения вдоль торца рулона 6 в направлении прикаточного ролика 3 по ходу вращения рулона.Устройство работает следующим образом. Платформа 2 с установленным на неймеханизмом перемещается к рулону 6 до упора прикаточного валика 7 в торец рулона. Затем опорные валики 1 начинают вращаться, поворачивая рулон. Одновременно ползун 8 начинает совершать непрерывные 2 о возвратно-поступательные движения с частотой, заданной командоаппаратом (не показан). При этом стержень 5, поворачиваясь в шарнире, совершает качательные движе3ния, а палец 9, скользя по пазу 10, задает прямолинейное перемещение концу...

Номер патента: 908660

Опубликовано: 28.02.1982

Авторы: Кудлатов, Руденко

МПК: B65B 11/12

Метки: обойм, подшипников, радиально-упорных, упаковки

...подшипников во время обертывания осуществляют путем пневмоотсоса, производимого при помощи сопел, которые вводят с торцов вовнутрь подшипников.При этом деформирование и заделку торцов упаковки осуществляют путем выведения сопел из подшипника с последующим повторным введением их в подшипники и отключением воздуха.908660 Формула изобретения Составитель Ю. ИТехред А. Бойкас Тираж 706Государственного коми елам изобретений и о сква, Ж - 35, Раушская Патент, г. Ужгород,льинКорректор М. КоПодписноетета СССРкрытийнаб., д. 4/5л. Проектная, 4 Редактор Е. ПаппЗаказ 719/2ВНИИП 113035, Млиал ППП 11 а чертеже изображена последовательность упаковки радиально-упорных подшипников оез обойм, собранных в пакет.Упаковочный материал 1, например нежестку...

Номер патента: 941244

Опубликовано: 07.07.1982

Авторы: Антипов, Бойко

МПК: B65B 11/12

Метки: заделки, конца, торцевого, упаковки

...конце упако 1 о вываемого изделия 5. Транспортеррасположен вдоль стола 2, а направляющие 3 установлены на последнем.Рабочая часть 6 направляющих 3 выполнена волнистой, а расстояние между направляющими соответствует ширине упаковываемого изделия 5. Ширина а направляющей 3 не должна быть меньше ширины, выступающей над торцами изделия 5 части упаковочного материала 4, а высота в ее сплошного основания должна быть выбрана 2 о в зависимости от толщины упаковочногоматериала 4 для обеспечения четкой загибки последнего по торцу изделия 5.Устройство работает следующим образом.Когда изделие 5, завернутое в упаковочный материал 4 с выступающими концами накатывается с помощью транспортера 1 по столу 2 на тракт, образованный направляющими 3,...

Номер патента: 1049361

Опубликовано: 23.10.1983

Авторы: Воробец, Игнатова, Прозоров, Самарин, Стажаров

МПК: B65B 11/12

Метки: заделки, рулона, сторон, торцевых, упаковочного

...для загибания упаковочного материала и перемещающийся подвертывающий центр, планшайба выполнена в виде двух параллельных кольцевых дисков, расположенных один над другим, на плоскостях которых образованы тангенциальные прорези, расположенные на каждом изних во взаимно противоположных направлениях, диски связаны между собой при помощи осей, установленных в прорезях, а перемещающиеся рычаги установлены на ползунах, размещенных между дисками и закрепленных на осях, при этом перемещающийся центр снабжен расположенными рав равномерно по окружности гибкими элементами, концы которых соединены с кольцом, подвешенным на подпружиненных тягах к подвертывающему центру, а свободные концы гибких элементов соединены сподпружиненными рычагами,...

Номер патента: 1133166

Опубликовано: 07.01.1985

Авторы: Зуев, Кочуров, Соловьев

МПК: B65B 11/12

Метки: введения, концов, осевое, отверстие, рулона, упаковочного

...Б-Б на фиг. 2.Устройство для введения концов упаковочного материала в осевое отверстие рулона содержит каретки 1 и 2, установленные на направляющих 3 траверсы 4 с возможностью продольного перемещения от гидро- цилиндров 5 и 6. Траверса 4 смонтирована в стойках 7 и 8 с возможностью вертикального перемещения от гидроцилиндров 9 и 10. В корпусе 11 каждой из кареток 1 и 2 установлен подпружиненный пружинами 12 цилиндрический ползун 13 с кольцевыми выступами 14 и втулкой 15, установленной в полости ползуна 13, В ползуне смонтирован толкатель 16, имеющий коническую ра,бочую головку 17. К рабочей головке прикреплена формирующая шайба 18 и удлинитель 19 с обратной конусностью. Рабочаягодовка 17 на толкателе 16 и толкательна каретке закреплены...

Номер патента: 1137019

Опубликовано: 30.01.1985

Авторы: Зуев, Кочуров, Орлов, Поносов, Проскурякова, Соловьев

МПК: B65B 11/12

Метки: металлическую, обертку, рулонов, упаковки

...скобы, одним концом связаннои с гидроцилиндрочом 81 ее продольного перемещения. Другой конец Н-образной скобы выполнен в виде клина, заводимого между торцом рулона и упаковочным материалом. На 55 каждбй из кареток 76 и 77 в соответ-, ствующих кронштейнах установлен обжимной элемент 82 с гидроцилиндром 83 . его поворота вокруг оси 84.Ось 84 обжимного элемента 82 перпендикулярна плоскости упорного элемента 80 и в рабочем. положении являетсякасательной к окружности торца рулона 53, На качающейся раме 73 закреплен опорный ролик 85, взаимодействующий с боковой поверхностью рулона 53,Опорные ролики 19 и 20 кинематически связаны с приводами 86 и 87их вращения,Механизм 4 для введения концовупаковочногоматериала в осевое отверстие рулона 53...

Номер патента: 1138347

Опубликовано: 07.02.1985

Авторы: Зуев, Кочуров, Орлов, Поносов, Соловьев

МПК: B65B 11/12

Метки: материал, металлический, оберточный, рулонов, упаковки

...поверхностью упаковываемого рулона 14. Рулон 14 установлен на приводных опорных роликах. 15 и 16. Опорные ролики 15 и 16 расположены параллельно направляющим 5 и 6 рамы 7 по одну сторону от последней. На каждой из кареток 1 и 2 смонтирован упорный элемент 17 в виде С-образного рычага, плоскость которого перпендикулярна торцу рулона 14 и проходит вблизи его центра, Один конец рычага выполнен со скосом и имеет грани, одна из которых параллельна торцу рулона и не касается последнего, а другая грань расположена под острым углом к торцу рулона.Другой конец 1.1-образного рычага присоединен к штоку гидроцилиндра 18. Ось гидроцилиндра 18 расположена под тем же углом к торцу рулона 14, что и грань клина.В кронштейнах 19 и 20 кареток 1 и 2...

Номер патента: 1169884

Опубликовано: 30.07.1985

Автор: Андреев

МПК: B65B 11/12

Метки: заделки, рулона, сторон, торцовых, упаковочного

...Б)-Б на фиг.2.Усгройство лля заделки упаковочного материала с торцовых тороп рулона согп ржит двз опорных вала 1 с приводом 2 лля Вращция рулона и двух элементов 3 лля подгибания крмок упаковочного материала, ргц по(жццых ю Одномм со стороны кяжл(ц(;(; 1 р,л(11. Г 1(1 каждом элемсц 1 Гс 3 Вьц( 3,3,: 30 е 3 де коц) с;1 с ) лом ко ЦУСЦС ГЦ (Х. ЫЦОЛЦСЦЫ РЗЛИСЛЬЦИЕ ВЫ(гякц 4.Чем Ольшс уол конусностисс, тем больш рязц(13(а уге, Нх давлений, приходяп 1 ихся ц; Кромк 3:, 1; 3 дку упаковочюо матрия- ,3, К(г 333,и Выемок 4 цз элм(цте 3 зз шИт о:;Лз ). цсм мспьшс угол У, тем мсцьпп цг мкежлу зяпутыми складками. Гриол цср.мсщения каждого элемента 3 кинемт:3("скп связан с приводом б его вращ 1 цц. 11 (шорцых цяляхрззМе(ец упа ко; ыцмый ру,(оц 7,...

Номер патента: 1199704

Опубликовано: 23.12.1985

Авторы: Воловик, Палков

МПК: B65B 11/12

Метки: бумаги, заделки, рулона, торцах, упаковочной

...113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул, Проектная, 4Изобретение относится к оборудованию для упаковки рулонных изделий в целлюлозно-бумажной промышленности и может быть использовано для подгибания кромок упаковочной бумаги с торцовых сторон рулона бумаги при упаковке.Целью изобретения является повышение надежности и упрощение конструкции..На фиг. 1 изображено устройство для заделки упаковочной бумаги на торцах рулона, вид сверху; на фиг. 2 - вид А на фиг. 1.Устройство для заделки кромки 1 упаковочной бумаги на торцах рулона 2 содержит диск 3 с прорезями 4 и шарнирами 5, прижим 6 с наклонной рабочей поверхностью 7, пружиной 8, регулируемым упором 9 и пневмоциндром 10 для подачи дисков.Устройство...

Номер патента: 1219457

Опубликовано: 23.03.1986

Авторы: Гойцек, Урицкий

МПК: B65B 11/12

Метки: гильзы, завертывания, картонной, торца, цилиндрической

...0130 й поверх н Осн. и лепестков, смонтированных,на размен(Р 1, - ном 15 ка 1 ЯВк(. 13 млки кольце (. Возможностью размещения в вырезах втулки и связанных пружинами с корпусо 3 устройств(3, а также размещение толкателя в м(НРп(ем отверстии втулки и выполнение на его боковой поверхности для размещения лепестков, обеспечивает обжатие торца картонной гил 1, - зы н соответствии с формой рабочей поверхности лепестков. обеспечивающей качествен нос завертывание торца за счет равномерного расположения и определенного коли чества Гофров. и мскор 51 ст дсЙствие (гстроиства.1 я фиг. изображено предлагаемое устройство в положении обжатия края гсЬзь(; на фиг 2 -- го жс, в положении вверну- ТОГО тОлк(телсм края Гильзы.а СГ,)ОЙСБО,(Л 51 ЗС(БСРЫВЯНИЯ...

Номер патента: 1369992

Опубликовано: 30.01.1988

Автор: Сидоренко

МПК: B65B 11/12

Метки: бумагу, завертывания, цилиндрических

...(цилиндра), Каждая из лопаток имеет поверхность шириной не менее той части окружности основания изделия 7 (цилиндра), которая прихоцится на одну лопатку. Для обеспечения эакладывания очередной торцовой складки с удерживанием предыдущей рабочая поверхность лопаток 20-22 выполнена последовательно увеличивающейся. Носки лопаток 20-22 з акру глены по, диаметру изделия 7 и отогнуты наружу от плоскости торцов иэделия 7 для предотвра 136999215 20 25 40 щения разрыва бумаги и обеспеченияболее плотного прижима рабочей поверхности лопат:.и к торцу изделия 7, Паралопаток 20 с меньшими рабочими по 5верхностями установлена с возможностью перемещения перпендикулярно направлению перемещения пластин 15 и 16для захвата и укладки на торец...

Номер патента: 1386025

Опубликовано: 30.03.1988

Автор: Сеппо

МПК: B65B 11/12

Метки: вокруг, загиба, кромки, обернутого, рулона, торцу, упаковочного

...8 в момент контакта роликов 5 с торцом рулона 2. 35Носитель установлен с возможностью. вращения в направлении от периферии рулона к его центру в плоскости, перпендикулярной плоскости вращения рулона, и имеет возможность сии жения в поперечном направлении посредством рабочего цилиндра 1 О вдоль мотанная на рулон 2, выходит за торец рулона 2, образуя кромку 12. Носитель прижимается к торцу рулона,При входе в контакт прижимных роликов 5 с кромкой 12 оберточной бумагиэти ролики прижимают ее к торцу рулона 2. 3 ил,2направляющих валов 11, Ролики 5 могут быть выполнены составными.Устройство работает следующим образом.Оберточная бумага наматываетсяна рулон 2 так, что она образуеткромку 12, т.е, она выходит за торец рулона на ширину Ы ....

Номер патента: 1388348

Опубликовано: 15.04.1988

Авторы: Кочуров, Орлов, Перлов, Поносов, Соловьев

МПК: B65B 11/12

Метки: заворачивания, материал, металлический, оберточный, рулонов

...шарниром 8 соединена со стойками опорной рамы 9, На опорной раме 9 установлен гидроцилиндр 10 шток 11 ко торого шарнирно соединен с поворотной рамой . На кронштейне 12 поворотной рамысмонтирован упорный ролик 13, взаимодействующий с продольной поверхностью заворачиваемого рулона 14, установленного на приводных опорных роликах 15 и 16. На каждой нз кареток 1 и 2 смонтирован упорный элемент 17 со скосом 18 на его конце. В шарнирных опорах 19 и 20 кареток 1 и 2 установлен с возможностью поворота от гидроцилиндра 21 обжимной элемент 22 2-образного сечения. Каждый механизм обжима упаковочных листов 23 включает смонтированньй на соответствующей каретке 1 или 2 на шарнире 24 двуплечий рычаг 25 с пружиной 26 и цепь 27, которая одним концом...

Номер патента: 1546342

Опубликовано: 28.02.1990

Авторы: Сидоренко, Чемерисов

МПК: B65B 11/12

Метки: бумагу, завертывания, цилиндрических

...21, 22 и 23 снабжены плоскими лопатками 24, 25 и 26 соот" ветственно.В плоскости каждого торца изделия 7 лопатки установлены со всех сторон вокруг окружности его основания (цилиндра). Каждая иэ лопаток имеет поверхность, шириной не менее той части окружности основания изделия (цилиндра)которая приходится на одну лопатку. Для обеспечения эакла- дывания очередной торцовой складки с удержанием предыдущей рабочая поверхность лопаток 24, 25, 26 выполнена последовательно увеличивающейся. Носки лопаток 24, 25 и 26 закруглены по диаметру изделия 7 и отогнуты наружу от плоскости торцов изделия 7 для предотвращения разрыва бумаги и обеспечения более плотного прижима рабочей поверхности лопатки к торцу изделия 7. Пара лопаток 24 с меньшими...

Номер патента: 1597310

Опубликовано: 07.10.1990

Авторы: Иванов, Куренков, Лобусов, Никишин

МПК: B65B 11/12

Метки: заделки, материал, отверстием, торцов, упаковочный, центральным, цилиндрических

...от привода через направляющую втулку 10, жестко связанный с ней коничесий фрикционный диск 9 и взаимодействующие с последним конические ролики 8 валиков 5.Затем с помощью средств электроавтоматики.(не показаны) вал 31 соединяется с приводом устройства. Кулачком 30 через тягу 29 и рычаг 28 толкатель 14 начинает перемещаться в сторону торца рулона 3. При этом благодаря тому, что торцовая поверхность 26 проточки 23 толкателя 14 вэаимодействуе с торцом 27 цанги 21 - зажим 1210 формуются в пучок 15 20 25 30 35 50 55 начинает перемещаться вместе с толкателем 14 вдоль направляющей втулки 10 в сторону торца рулона 3, Выступающие концы упаковочного материала 4 вступают при этом во взаимодействие со стенками отверстия 13, выполненного по...

Номер патента: 1611793

Опубликовано: 07.12.1990

Авторы: Гальчевский, Зацепин, Третьяков, Шапошников

МПК: B65B 11/12

Метки: деаэрирования, подачи, продуктов, пылящих, тару

...части, а затем выходит через полую часть питающей части шнека.Благодаря тому, что входная эона деаэрирующей части шнека имеет Аорму усеченного конуса, обеспечивается плавный выход продукта в центральную зону деаэрирующей части шнека. Выполнение упомянутой центральной зоны н Форму цилиндра, имеющего больший диаметр ло сравнению с диаметром питающей части шнека, способствует увеличению центробежной силы, а следовательно, повышению степени уплотнения. Выполнение выходной зоны деаэрирующей части шнека н форме усеченного конуса способствует плавному гашению центробежных сил, воздействующих на продукт в центральной зоне деаэрирующей части шнека.На чертеже показана схема устройства для деаэрирования и подачи пылящих продуктов н тару.Устройство...

Номер патента: 1752661

Опубликовано: 07.08.1992

Авторы: Кондаков, Кудрин

МПК: B65B 11/12

Метки: завертывания, цилиндрических

...обозначено позицией 12,Устройство работает следующим образом.Рулон 12 завертывэемого материала 15 (изделия) транспортером 2 подается в зону над подьемным приспособлением 10, транспортер 2 останавливается, включается приспособление 10, которое поднимает рулон 12 и он зажимается полуосями 11 вра щения боковых фиксаторов 6. После чего срабатывается привод 3 прижимной планки 7, которая прижимает свисающие с бобин 4 концы пленки крулону 12. Включаются рабочие зоны приспособления резки и сварки с губками 8, но работает только сварка, которая приваривает концы свисающей с бобин 4 пленки к рулону 12, После приварки концов пленки к рулону прижимная планка 7 с приспособлением и губками 8 отводится от рулона 12, производится опускание...

Номер патента: 1822836

Опубликовано: 23.06.1993

Авторы: Исаков, Липанов

МПК: B65B 11/12, B65B 27/12

Метки: листового, рулонов, упаковывания

...4 фиксации материала, представляющий собой прижимную плиту 5 с закрепленными на ней пробивными иглами 6 и направляющими 7. Плита 5 установлена в корпусе 8 и связана тягой 9 с кривошипом 10, который приводится во вращение приводом 11, Под плитой 5 с помощью направляющих 12 с одетыми на них пружинами 13 установлена лапка 14. С торцов корпуса 8 установлены кронштейны 15 с закрепленными в них гайками 16, Подъемно-опускной механизм 3 состоит из двух винтов 17, привода 18 и цепной передачи 19. Механизм 4 фиксации материала посредством тяги 20 с пазом связан с рычагом 21 удаления рулона.Работает устройство следующим образом,Наработанный рулон закатывается на опорные ролики 1, включается привод 2 механизма вращения рулона, привод 18...
