Уплотнение ротора турбомашины

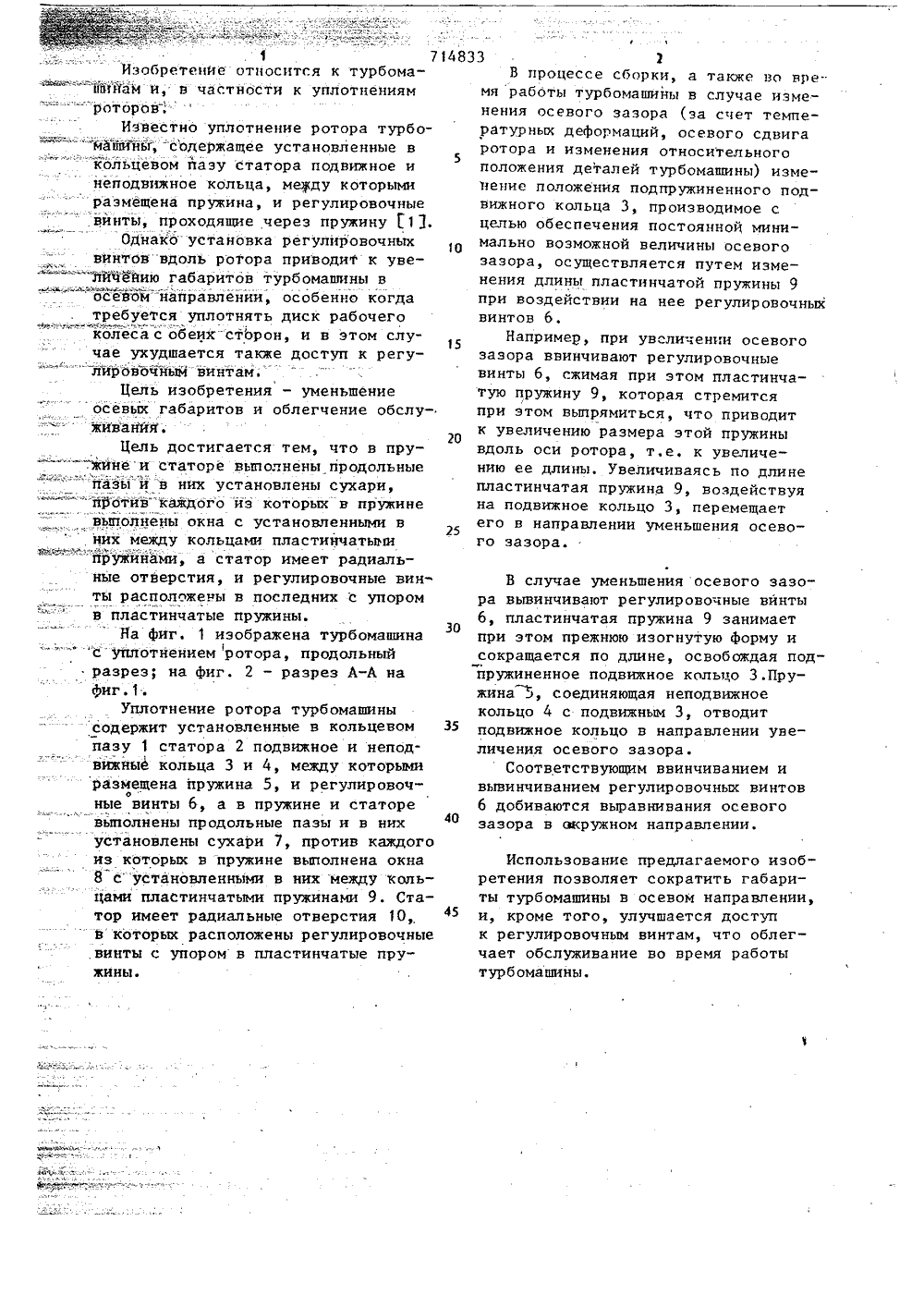

ения я об целью умен и облегче не и статоч барито в пруж ные па против выполнтановлеоторыхтановле и в них у о и выполнены ок астинчатыьп т радиальн них межджинами,отверсти винть овочн них с расположе ра подвижное между которьц в пл СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН ГОСУДАРСТВЕННЫЙ НОМИТЕТ СС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР:621-51(088.8)ское свидетельство2440840/24-06,1/ОО, 1977,(54)(57) УПЛОТНЕНИЕ ИАШИНЫ, содержащее кольцевом и"зу "та неподвижное кольца 351)О 1 Р 11/О РЕТЕНИ размещена пружина, винты, о т л и ч а кольцами статор и и регулы в посл нчатые пружины ивания,ны продольы сухари,пружинеными в=роторовИзвестно уплотнение ротора турбо "йййКйьг содержащее установленные вкольцевом пазу статора подвижное инеподвижное кольца, между которымиразмещена пружина, и регулировочныевйнты, проходящие через пружину Г 1 3.Однако" установка регулировочныхвинтов вдоль ротора приводит к уве " лИВйию габаритов турбомашины восевой направлении, особенно когдатребуется уплотнять диск рабочегоколеса с обеих сторон, и в этом случае ухудшается также доступ к регу" лйровочным винтам,Цель изобретения - уменьшениеосевых габаритов и облегчение обслуживаййя.Цель достигается тем, что в пру= " ".жине и статоре выполнены продольныепазы ив них установлены сухари,= "против каждбго йз которых в пружиневыйолнены окна с установленными вних между кольцами пластинчатыин- -пружийами, а статор имеет радиальные отверстия, и регулировочные винты расположены в последних с упоромв пластинчатые пружины.На фиг. 1 изображена турбомашина" "с уплотнением ротора, продольныйразрез; на фиг. 2 - разрез А-А нафиг, 1.Уплотнение ротора турбомашинысодержит установленные в кольцевомпазу 1 статора 2 подвижное и неподвижные кольца 3 и 4, между которымиразмещена пружина 5, и регулировочоные винты 6, а в пружине и статоревыполнены продольные пазы и в нихустановлены сухари 7, против каждогоиз которых в пружине выполнена окна8 с установленными в них между кольцами пластинчатыми пружинами 9. Статор имеет радиальные отверстия 10,В которых расположены регулировочные,винты с упором в пластинчатые пружины. 14833В процессе сборки, а также во время работы турбомашины в случае изменения осевого зазора (за счет температурных деформаций, осевого сдвига 5ротора и изменения относительногоположения деталей турбомашины) изменение положения подпружиненного подвижного кольца 3, производимое сцелью обеспечения постоянной минимально возможной величины осевогозазора, осуществляется путем изменения длины пластинчатой пружины 9при воздействии на нее регулировочныхвинтов 6.НапРимер, при увеличении осевогозазора ввинчивают регулировочныевинты 6, сжимая при этом пластинчатую пружину 9, которая стремитсяпри этом выпрямиться, что приводитк увеличению размера этой пружинывдоль оси ротора, т,е, к увеличению ее длины. Увеличиваясь по длинепластинчатая пружина .9, воздействуяна подвижное кольцо 3, перемещаетего в направлении уменьшения осевого зазора.В случае уменьшения осевого зазора вывинчивают регулировочные винты 306, пластинчатая пружина 9 занимаетпри этом прежнюю изогнутую форму исокращается по длине, освобождая подпружиненное подвижное кольцо З.Пружинаэ, соединяющая неподвижноекольцо 4 с подвижным 3, отводитподвижное кольцо в направлении увеличения осевого зазора.Соответствующим ввинчиванием ивывинчиванием регулировочных винтов6 добиваются выравнивания осевогозазора в окружном направлении.Использование предлагаемого изобретения позволяет сократить габариты турбомашины в осевом направлении, и, кроме того, улучшается доступ к регулировочным винтам, что облегчает обслуживание во время работы турбомашнны.714833 М, Шароши Техред С.Мигунова орр одпи Заказ 2489 Патент", г. Ужгород, ул . Проектная,елактор Л, Письман/6 Тираж 50ВНИИПИ Государственногпо делам изобретений113035, Москва, Ж, Рауш комитета СССРи открытий ская наб., д, 4/
