B21C 47/24 — перемещение рулонов к месту обработки, к наматывающим устройствам или от них; защита намоток от разматывания во время перемещения

Номер патента: 55117

Опубликовано: 01.01.1939

Автор: Соболевский

МПК: B21C 47/24

Метки: бунты, валков, выходе, полос, прокатному, сворачивания, стану, тонких

...в движение от электро. двигателя 24 через червячную и цилиндрическую передачи, расположенные в общей коробке 25. Между роликами 23 расположена проводка 2 б, качающаяся на оси и опирающаяся свободным концом на задний ролик 23, Кроме этого, между щеками 19 подвешена проводка 27, свободно качающаяся вокруг неподвижной распорной связи 28, Эта проводка в свободном состоянии всегда находится в положении, указанном на чертеже пунктиром, вследствие того, что передняя ее половина значительно тяжелее задней. Вся вторая половина приспособления покоится на тележке 29 с приводом от электродвигателя 30.Приспособление действует следующим образом. Относительно толстая полоса подается с рольганга стана (плита 32 является крайней частью рольганга)...

Номер патента: 75908

Опубликовано: 01.01.1949

Автор: Пятышев

МПК: B21C 47/24

Метки: бунтов, кантования, ленты, например, проволоки

...для кантования бунтов состоит из квадратной платформы 1 с упором 1 а, вращающейся вокруг оси 3 на станине 2. Платформа находится почти в горизонтальной плоскости и уравновешивается в таком положении контргрузом 5. Для предупреждения произвольного наклона платформы предусмотрено запорное приспособление, состоящее из кулачка 4, сидящего на оси 3, и подпружиненной защелки 6.Устройство работает следующим образом. Как только на платформу положен бунт или рулон, нажимает 4углубления в кулачке 4, платформа поворачивается в вертикальной плоскости на угол, больший, чем 90 и бунт падает, совершив 18 О (см. положение, обозначенное пунктиром). После этого платформа, освобожденная от груза, возвращается в исходное положение под...

Номер патента: 81450

Опубликовано: 01.01.1949

Автор: Букштейн

МПК: B21C 47/24

Метки: патентировочными, печами, постамент, фигурок

Номер патента: 109810

Опубликовано: 01.01.1957

Авторы: Прижбилак, Серебриер, Хохлов, Шмельков

МПК: B21C 47/24

Метки: выдачи, ленты, металлической, моталки, рулонов

...рулона; большой расход смазочных материалов, применяемых для смазки оправки, с целью уменьшения задиров; смазка сильно выгорает от соприкосновения с горячим металлом.Предлагаемый способ выдачи рулонов из моталки устраняет указанные недостатки существующего способа.Это достигается тем, что рулон ленты выдается из моталки выдвижной горизонтальной штангой, на котсрую он надевается и снимается с нее при обратном ее движении крюковым кантователем, который, опускаясь поворачивается вместе с рулоном на 90 проходя при этом между роликами рольганга, оставляя рулон на рольганге.На чертеже показана схема выдачи рулонов из моталки на передвикной штанге. съема н кантовкирулонов крюковым кантователем.По предлагаемой схеме работа происходит следующим...

Номер патента: 113287

Опубликовано: 01.01.1958

Автор: Пятышев

МПК: B21B 41/00, B21C 47/24

Метки: барабанов, горизонтальных, ножками, отгибающимися, применением, приспособления, проволоки, съема

...ПРОВОЛОКИ САНОВ С ПРИМЕНЕНИЕМИБАЮЩИ 5 МИСЯ НОЖКАМИ иы у) ки 6, к которым шарнирно присоединены ножки 7. В средней 1 восй 55.1 иоуи и) рц 1 рио сос ; циси со звсньямп Я, друвис конць кт: ор 11:; также шар цирцо свя.;П 5 Со ВТУЛКО 9, ОТОРЯЯ:51 ОЖЕ свсбодпо . еСдвигаться )г) стержцю ).Под влиянием сосственного веса Вту, 1 кя зяг 1 имяст Нижнее 1;О,10 ж "- )п с, опираясь иа кольцо 10 и ;:1 ор 5. Пр)". э)ом звенья 0 занимдГ)изитя)льное 5 положсцис, и Ножки 7 окдзь;ваются рдздвипутыми.,5 пко служит аля зквата крю 1:-1 ЬС.5 НО: О МС:;Я ИИЗМ 1 ПРИ траиспсртировднии устроиствд к б:ряоац) и после б 5)дсВания последнего проволоки вбдрдбдт)д к Вязальцому столику.При снятии 1 акопившсйся иа бдряоянс проволоки устроистВО уста цавливдстся рядом с...

Номер патента: 113535

Опубликовано: 01.01.1958

Авторы: Крылов, Мосеев

МПК: B21B 41/00, B21C 47/24

Метки: барабана, волочильного, проволоки, стана, съема, чистового

...ножниц 5 и одновременно с резом изменения направления проволоки в один из свободных вращающихся цилиндров, двух вертикальных вращающихся цилиндров 9 и 10 для приема проволоки и направляющих трубок 7 и 8 к вращающимся цилиндрам,Предлагаемое устройство действует следующим образом.На чистовом барабане 1 набирается восемь - десять витков проволоки С помощью прижимного ролика 3 проволока 4 подается в направляющую трубку 2 и поступает по направляющим трубкам 7 и 8 к одному из вращающихся цилиндров 9 и 1 О Направляющие трубки 7 и 8 к вращающимся цилиндрам 9 и 10 на конце изогнуты таким образом, что113535выходящая из них проволока образует витки диаметром, равным диаметру чистового барабана стана, Протянутая проволока накапливается в одном из...

Номер патента: 113660

Опубликовано: 01.01.1958

Автор: Зоненко

МПК: B21B 41/00, B21C 47/24

Метки: барабанам, намоточным, направления, нарезаемых, полос, разделения

...ходу полосы концом для обеспечения попадания полос между роликами 2. Верхний ролик подпружинен и име ет пневматический подъем от пневмоцилиндра. Зазор между роликами регулируется в зависимости от толщины полос, Полосы роликами 2 подаются в канавки роликов 3. Одна полоса, пройдя через канавки роликов 3, продолжает двигаться прямолинейно по направляющей 5 к зеву нижнего намоточного барабана 7. Смежные полосы (через одну), дойдя до дисков роликов 3, отклоняются под действием тянущего уси113660лия роликов вверх под углом 13". Ввиду того, что нижний ролик 3 связан цепной передачей (не показана на чертеже) с нижцим роликом 2, наползание полос ца диски роликов 3 происходит плавно, без ударов, а диски роликов 3 препятствуют смещению полос ц с...

Номер патента: 115434

Опубликовано: 01.01.1958

Авторы: Доброскок, Соловей, Фомин

МПК: B21C 47/24

Метки: горячекатаных, механизм, полос, рулонов, центрирования

...общим штоком 8, на котором укреплен ползун 4, дву6 и 6 и распорки 7. Гидравлический цилиндр 1 двустороннствия закреплен стационарно на люльке кантователя, а гидркий цилиндр 2 одностороннего действия - между листами 6 и 6,рые связаны между собой распоркой 7, Гидравлический цилиндрсте с листами 6 и 6 и распоркой 7 может передвигаться по броннакладкам 8 и 9 хобота люльки 10 при помощи гидравлического цдра 1,Механизм предназначается для центрирования рулонов иодинаковый внутренний диаметр (например, 700 лш) и раз нружные диаметры (например, от 1100 до 1400 лм).Процесс центрирования рулонов осуществляется следующизом.Ло 115434в гидравлических цилиндрах 1 и 2. Затем гидравлический цилиндр 2 запирается, а гидравлический цилиндр 1 перемещает...

Номер патента: 132601

Опубликовано: 01.01.1960

Авторы: Глазков, Соколов

МПК: B21C 47/24

Метки: конвейере, рулонов, сдваивания

...Б переходной секции, на валу которых сидят неприводные звездочки 6 отводящего конвейера, подъемной дорожки 7, эксцентрикового механизма 8, осуществляющего подъем и опускание дорожки, оогонной муфты 9, установленной на приводном валу звездочек переходной, секции, и неприводных звездУ- чек 10 переходной секции,При работе устройства в начале включаются привода звездочек всей линии и рулон с подводящего конвейера 2 поступает на переходи ю секцию 1. С помощью эксцентрикового механизма 8 опускается подъемная дорожка 7 секции таким образом, что верхние кромки ее цупей становятся несколько ниже кромок цепей отводящего конвейера 3. Одновременно с этим отключается привод звездочек переходной секции. В это время с подводящего конвейера на...

Номер патента: 140023

Опубликовано: 01.01.1961

Авторы: Кривоножкин, Платков, Рясиченко

МПК: B21C 47/24

Метки: дрессировочного, загрузочное, стана

...с люлькой, поворачиваемой двумя гидравлическими цилиндрами.На фиг. 1 изображено предлагаемое устройство. внд сверху; на фиг. 2 - то кс, разрез А-А,Устройство состоит из цепного транспортера 1 с приводом, кантователя рулонов 2 для боковой кантовки с гидравлическим приводом и приемного стола 3,Цепной транспортер 1 служит для передачи рулонов нз соседнего пролета к кантователю рулонов. Он состоит нз двух бесконечных цепей, одетых на две пары звездочек, одна нз которых является приводной. Приводная звездочка, вращаясь, передвигает цепи транспортера, которые на роликах катятся по направляющим его продольных балок,Кантователь рулонов 2 состоит из двух сварных стоек 4. в подшипниках которых поворачивается люлька 5 кантователя. Для приема...

Номер патента: 141129

Опубликовано: 01.01.1961

Автор: Дьяченко

МПК: B21C 47/24

Метки: автоматический, бухты, выдачи, натяжения, проволоки, регулятор

...машин, применяемых при изготовлении цапряжеццо-армированных железобетонных изделий.Во время работы проволока 4 с бухтодержателя 10 проходит через подтормакива 10 ши 11 механиз: 11, ОГиОЯЯ 3 - 4 раза ролик 2, затем проходит через грузовой блок 12 и огибает 3 - 4 раза ролик 3. После чего поступает через блок 8 и пантограф 14 на поддон 15.В начале цКла намотки проволока 4 наматывается по штырям 16 в результате чего дужка поднимается до упора 1.- 2141129 Дальнейшая ГОдача 1 проволоки дл 51 намотки Оудет происходи гь вследствие того, что проволока, сматываясь с ролика д будет приводит 11 во вращательнос движение ролик 2.ПРи сдаче пРоволоки назад 5 Гньч становитсЯ отРицательной, гРУз опускается и продолжает натягивать...

Номер патента: 142279

Опубликовано: 01.01.1961

Авторы: Глазков, Погребняк, Фомин

МПК: B21C 47/24

Метки: горячекатаных, моталок, рулонов, уборки

...роликИ поднимаются, и приемник 8 рулонов, работающий от пневматического цилиндра 22, своей люлькой 23 приподнимает рулон, что дает возможность вывести оправку из рулона и затем опустить его на конвейер. Привод 24 конвейера осуществляется от электродвигателя через цилиндрический редуктор. На конвейере может одновременно находиться четыре рулона, Затем рулоны убираются краном.Предлагаемое устройство может быть использовано при строительстве новых листовых прокатных станов черной и цветной металлургии, а также при реконструкции действующих.Предмет изобретения1. Устройство для уборки горячекатаных рулонов от моталок, отл и ч а ю щ е е с я тем, что, с целью повышения качества рулонов и улучшения условий труда, передачу рулонов...

Номер патента: 142615

Опубликовано: 01.01.1961

Авторы: Глазков, Трищенко

МПК: B21C 47/24

Метки: горячих, моталок, рулонов, уборки

...самостоятельного привода 4 при помощи тяговых цепей 5. Холостыс звездочки 6 установлены на приводном валу приемного транспортера. Ось 7 качания транспортера для уменьшения шага располагают возле приводных звездочек приемного транспортера. Цепи транспортера 2 перекрывают цепи транспортера 3. омощи приемранспортера 2 с непрерывнойПриндущж 1 р 1 а 1 алок рулон на цепи приемного транспортера перемещается к промежуточному транспортеру. Скорости приемного и про- межчрчноМ 1 раунт.тОртфрв одинаковы и цепи их находятся на одном утс 1 ввй, я тщнснт,.тран 6 портнровка рулона протсетнутоаааьтт транспорте.Ф )роь цепи его находятся пад цепями транспортера 3 в положении У. Дл 4 первмЯМФЯМна на транспортер 3 транспортер 2, имеющий ПОД.МЫОпКаЧаОЩССГЯ...

Номер патента: 142995

Опубликовано: 01.01.1961

Авторы: Зверева, Салтовский, Фомин

МПК: B21C 47/24

Метки: кантователь, конвейер, моталок, передачи, перпендикулярно, расположенный, рулонов

...рулон при кантовании. Холостые ролики установлены в хоботе с уклоном 2 для того, чтобы рулон после попадания на хобот под действием собственного веса плавно дошел до рога, без ударов и забивки кромок при кантовании, Ступица установлена на подшипниках скольжения в стойках б и 7 и имеет расположенную наклонно направляющую 8, которая служит для направления конца распушенного витка рулона, во избежание его заклинивания.Работает кантователь следующим образом. Рулон сталкивается с барабана моталки 8 на хобот 3 люльки кантователя После того, как рулон упрется в рог 5, производится кантование люльки с рулоном на конвейер. Скорость конвейера 9 синхронизируется со скоростью движения хооота с таким расчетом, чтобы последний свободно выходил...

Номер патента: 143766

Опубликовано: 01.01.1962

Автор: Мищенко

МПК: B21C 47/24

Метки: бунтов, конвейера, крюкового, металла, съема

...одного из его крюков 5.Описываемое устройство состоит из склиза б, импульсатора 7, включающего в надлежащий момент пневмоцилиндр 8, и стула 9, установленного на конце штока 10, соединенного, в свою очередь, с поршнем пневмоцилиндра,Бунты металла перемещаются крюковым конвейером в льном положении.При перемещении вдоль склиза б они отклоняются от вертикального положения и занимают указанное на чертеже наклонное положение. В этот момент крюк 5, несущий бунт металла, достигает импульсатора 7 и при его посредстве включает в действие пневмоцилиндр 8. В результате этого поршень пневмоцилиндра начнет быстро подниматься и приделанным к его штоку стулом 9, движущимся по копиру, столкнет бунт 3 на рог 11 пакетировочной машины или на любое иное...

Номер патента: 144141

Опубликовано: 01.01.1962

Авторы: Кицис, Штанов

МПК: B21C 47/24

Метки: барабанов, бунтов, механический, намоточных, проволоки, съемник, устройств

...на головке 15 Тележка автоматически останавливается против оси барабана с помощью педали 1 б, имеющей конечный выключатель, который при подходе к месту остановки, встречаясь с линейкой, смонтированной на рельсе, срабатывает и выключает электродвигатель 4,144141Механический съемник работает следующим образом.После остановки тележки против оси барабана 11 переключением рычага 8 и включением привода 12 колонка 3 и пиноль 9 с крестовиной 10 начинают наползать на барабан. При этом клинья 17 свободно скользят по намотанной на барабан проволоке, полумуфта 18 сцепляется с конусом барабана и крестовина съемника вращается вместе с барабаном (см. фиг. 2), Нажатием соответствующих кнопок 18 пиноль с крестовиной и колонка движутся назад,...

Номер патента: 152230

Опубликовано: 01.01.1962

Авторы: Бобман, Пятышев

МПК: B21C 47/24

Метки: мотков, проволоки, съема

...откидным крюкообразным захватом 7 и план. кой 8.Поворотная рама с хоботом закреплена на раме тележки на горизонтальной оси 9 шарнирно и под действием гидравлического цилиндра 10 совершает качательные движения вокруг этой оси. Возвратно- поступательное движение ползуна осуществляется при помощи гидравлического цилиндра 11. Установка захвата в рабочее или холостое по152230ложение производится оператором на тележке вручную. Тележка снабжена малонапорной установкой с отдельным электродвигателем и насосом 12 и пультом управления 13.При съеме мотка проволоки тележка останавливается против баоабана 2. При включении гидравлического цилиндра 10 хобот 4 вплотную придвигается к барабану. Затем при помощи гидравлического цилиндра 11 ползун 5...

Номер патента: 155471

Опубликовано: 01.01.1963

МПК: B21C 47/24

Метки: 155471

...к ней стойкой 3.Посредством подшипников 4, 5 и б на стойке монтируют цилиндр 7, несущий горизонтально закрепленную на нем трубу 8 (хобот).Поворот цилиндра с трубой в горизонтальной плоскости осуществляется посредством пневмоцилиндра 9, шток 10 которого крепят к рычагу 11 цилиндра пальцем 12, скользящим в пазу 13.Внутри трубы расположена возвратно-поступательно перемегцаюшаяся тележка 14 с самоутапливаюгцимся пальцем 15, перемещающимся в прорези 1 б трубы. Тележка шарнирно сочленяется посредством тяги 17 со штоком 18 пневматического цилиндра 19. Бунт 20, перемещаемый по конвейеру 21 крюком (на чертеже не показан), сбрасывается на вдвинутую внутрь его трубу, что включает механизм сдвиг;.Последний переещает бупт на велич;Пу, равную...

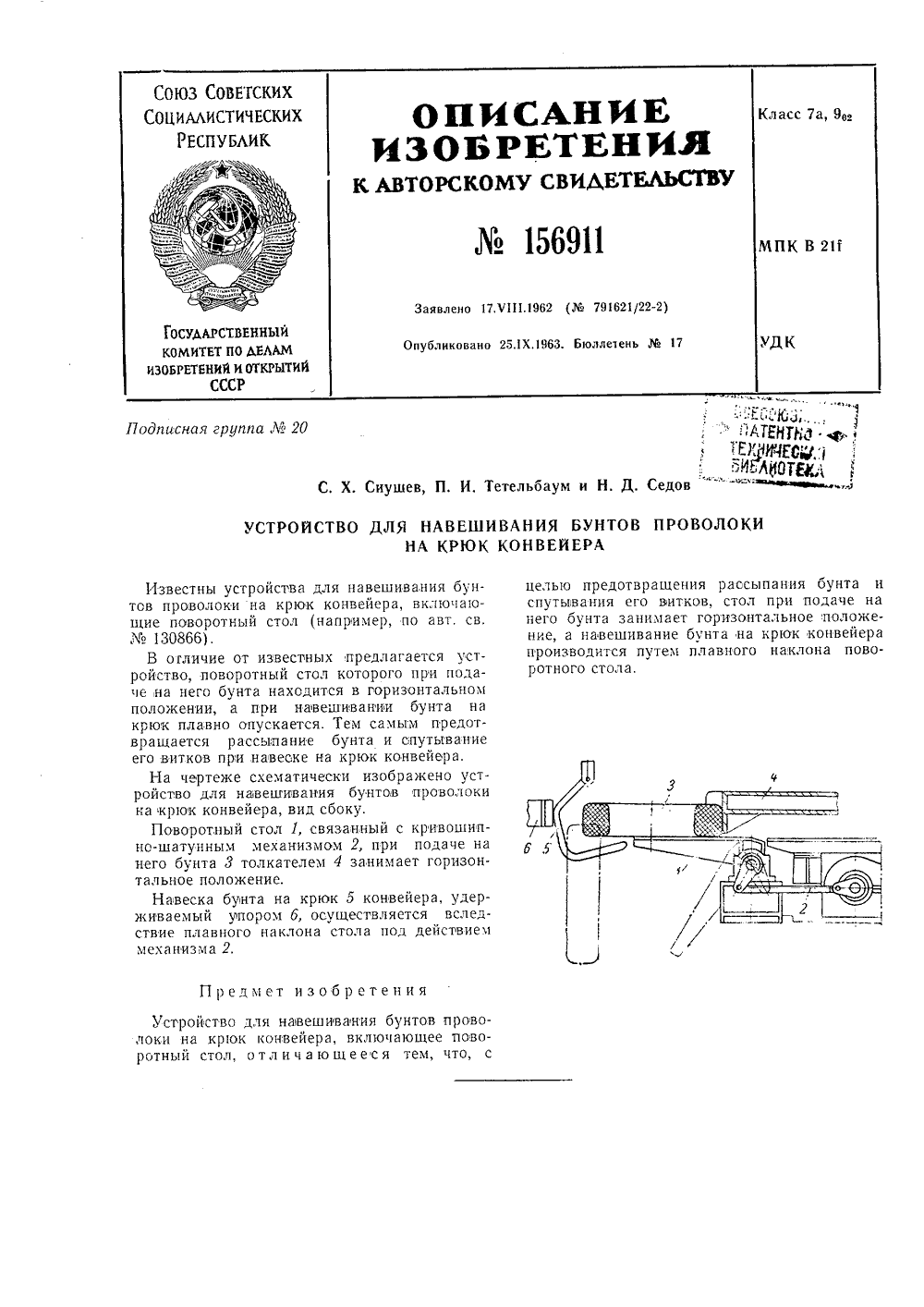

Номер патента: 156911

Опубликовано: 01.01.1963

МПК: B21C 47/24

Метки: 156911

...отличие от известных предлагается устройство, поворотный стол которого пр-и подаче на него бунта находится в горизонтальном положении, а при натвешиваниъи бунта на крюк плавно опускается. Тем самым предотвращается рассыпани-е бунта и спутывание его витков прги навеоке на крюк конвейера.На чертеже схематически изображено устройство для навешивания бунтов проволоки на крюк конвейера, вид сбоку.Поворотный стол 1, связанный с кривошипно-шатутнным механизмом 2, при подаче на него бунта З толкателем 4 занимает горизон тальное положение.Навеска бунта на крюк 5 конвейера, удерживаемый упором б, осуществляется вследствие плавного наклона стола под действием механизма 2.Устройство для навешивания бунтов проволоки на крюк конвейера, включающее...

Номер патента: 162495

Опубликовано: 01.01.1964

МПК: B21C 47/24

Метки: 162495

...в пазах колеса 4 и осуществляют взаимодействие колеса с захватами, В приливе корпуса располагается зубчатое колесо 5, находящееся в зацеплении с зубчатым колесом 4. Призод б состоит из гидравлического цилиндра, рейки- шестерни со встроенной фрикционной дисковой муфтой, редуктора и пневмоциличдра включения муфты, Корпус 1 съемника может перемещаться по направляющим гидроцилиндром 7.В результате первого хода вперед гидроцилиндра привода 6 выдвигаются захваты 3 и съемпик перемещается от моталки к вязальной машине со снятым мотком. Производится обвязка мотка в первой позиции, Каждый последу:ощий ход вперед этого гидроцилшдра соответствует повороту диска 2 с захватами 3 на 60. Для обвязки мотка в следующей позиции диск 2 поворачивается...

Номер патента: 166639

Опубликовано: 01.01.1964

МПК: B21C 47/24

Метки: 166639

...рычагом, прпжнмаемым пружи- НОЙ к поьерхностп Оараоана и упирающимся во внутренний виток рулона участком между осью шар шра и поверхностью барабана, благодаря чему сопротивление рулона сдвигу усиливает прижим рычага к поверхности барабана и прспятствует образованшо зазора между пнми. Г 1 одгисная группа М 10 с присоединением заявки Х Известный сталкиватель рулонов содержит поршневой цилиндр, шток которого перемещает щит, скользящий по планкам на центральном стержне моталки.Особенность описываемого сталкивателя за ключается в том, что его щит снабн(ен шарнирно установленным рычагом, который прижимается пружиной к поверхности барабана и упирается во внутренний виток рулона своим участком между осью шарнира и поверхностью 10 барабана....

Номер патента: 167484

Опубликовано: 01.01.1965

МПК: B21C 47/24

Метки: бунтов, сбрасывания

...термоста та подвешена к раме тележки. Это позволяет автоматизировать процесс сброса бунтов в термостат.На фиг. 1 показано устройство, вид сбоку; на фиг. 2 - то же, вид спереди.15На раме тележки 1 установлены механизм для сбрасывания бунтов и крышка 2 термостата 3.Механизм сбрасывания бунтов состоит из крючкообразных рычагов 4, на которых делается настил б с центрирующими щеками б, рычажной системы 7 и пневматического цилиндра 8. Ход тележки ограничивается пневмоцилиндром 9.Бунты, поступающие по транспортеру, размещаются на рычагах 4, и фиксируются в определенном положении подпружиненными щеками б. При включении пневмоцилиндра 9 тележка перемещается вперед, и бунт передвигается к центру термостата 3. Одновременно от кнопочного...

Номер патента: 168237

Опубликовано: 01.01.1965

Автор: Кошкин

МПК: B21C 47/24

Метки: прокатанных, рулонов, уборки

...от известных тем, что подъем и сталкивание рулонов осуществлено одним гидроцилиндром. Для этого стол шарнирно закреплен на штоке гидроцилиндра и соединен при помощи рычагов с его корпусом, а в горизонтальном положении он фиксируется автоматическим замком, выполненным в виде рычага с зубом, входящим в паз штока.На чертеже схематически изображено предлагаемое устройство.Устройство содеркит гидроцилиндр 1, на штоке 2 которого шарнирно закреплен стол 3. Последний соединен при помощи рычага 4 и тяги 5 с корпусом гидроцилиндра. Уравновешивание рычагов осуществляется контргрузом б. Во избежание самопроизвольного опрокидывания стола во время подъема штока он снабжен автоматическим замком, выполненным в виде рычага 7 с зубом, который входит в паз...

Номер патента: 172709

Опубликовано: 01.01.1965

Авторы: Барышников, Емель

МПК: B21C 47/24

Метки: барабанов, мотков, проволоки, съема

...сжаты, а зубья 19 расправлены.Рычаги 3 для съема мотков могут раздвигаться двумя способами; с помощью конуса барабана или под действием пружины.Рычаги 3 зубьями 19 проходят между спицами 20 и распорками 21 кольца 22, свободно входят внутрь барабана и доходят до выреза в гладкой его части. Одновременно голодовка, рычаги которой захвачены спицами или распорками, вращается вместе с барабаном. Зубья рычагов со стороны, обращенной к барабану, срезаны, что обеспечивает вход рычагов внутрь барабана даже в случае попадания зуба в распорку, так как острая грань зуба легко соскальзывает с круглого прутка распорки. Встречая скошенные поверхности 23 с конусом внутри барабана, рычаги направляются к вырезам и раздвигаются; зубья 19 под действием тяг...

Номер патента: 174598

Опубликовано: 01.01.1965

Авторы: Всесв, Тышев

МПК: B21C 47/24

Метки: мотков, пакетировки, проволокина, якоря

...удерживаются в горизонтальном положении. Затем крюкообразный захват выводится, а якорь переводится в горизонтальное положение. Движением карети 4 ось якоря 5 устанавливается примерно по оси отверстия мотков; загрузочная тележка при помощи цепной передачи 13 перемешается в крайнее левое положение, т. е. мотки насаживают на якорь. Спаренные рычаги разво дятся, каретка, несущая хобот с якорем, несколько приподнимает мотки над тележкой 7 и при помощи рамы их поворачивают в вертикальное полокение. Якорь с мотками краном снимается с хобота и устанавливается, напри мер, в печь для отжига.Мотки снимаются с якоря в обратной последовательности.Якорь с садкой мотка, вынутый из печи,надевается на хобот каретки, когда тот зани мает вертикальное...

Номер патента: 184233

Опубликовано: 01.01.1966

Авторы: Захаров, Луженовский

МПК: B21C 47/24

Метки: бунтов, конвейера, охлаждающего, подхватов, проката, съема

...бунты с непрерывно движущегося конвейера при подходе к рольгангу подхватов без нарушения их формы и без остановки конвейера.На фиг, 1 изображено описываемое устройство; на фиг. 2 - разрез по А-А ца фиг. 1.Устройство устанавливают в местах разгрузки под конвейер, При подходе подхвата 1 непрерывного конвейера с охлаждающимся на нем бунтом 2 проката к устройству включается эксцентриковый механизм 3, который поднимает рольганг 4. Ролики 5 рольганга вхо. дят между вилками подхвата, приподнимают суит и перемещают его по круговой траектории в направлении движения подхватов. При подъеме бунта на определенную величиу,ключают механизм вращения роликов. Бунт вместе с рольгангом двигается криволинейной траектории и, перемещ одновременно и в...

Номер патента: 189381

Опубликовано: 01.01.1966

МПК: B21C 47/24

Метки: рулонов, сдваивания

...мехаползуном, ы в гориля сдваивания р апример цепном, с целью увеличенн катного стана, оно ем но-опускающейся в движение рычаж троенцым в нее осцтельно платформ авлении. с присоедипецием заявкиВ настоящее время сдваивание рулонов производится па приводных и гравитационных рольгангах с помощью исчезающих, стационарных упоров и т. д, При транспортировании рулонов ца цепных транспортерах сдваивания не производится.Описываемое устройство отличается тем, что оцо выполнено в виде подъемно-опускающейся платформы, приводимой рычажным механизмом. В платформу вмонтирован подвижный ползун.На чертеже дана кинематическая схема устройства в двух проекциях.Устройство для сдваивания рулонов выполнено пз рамы 1, платформы 2 со встроенным в цее ползуном...

Номер патента: 196690

Опубликовано: 01.01.1967

Авторы: Ещенко, Ницберг, Нцев, Поль

МПК: B21C 47/24

Метки: перекладывания, смотанногопроката

...выполненные в виде вращаемого приводом вала, снабженного траверсой со штырями, вводимыми в отверстия мотков проката, Известное устройство предназначено для съема мотков с крючьев подвесного конвейера, При съеме моток скользит по штырю до упора в траверсу, а при повороте вала с траверсой моток перекладывается на тележку, Для обеспечения скольжения мотка ось вращения вала расположена под углом к горизонтальной плоскости, а штырь траверсы установлен под углом к этой оси.Новым в описываемом устройстве является то, что ось вращения вала расположена горизонтально, а штырь траверсы установлен параллельно этой оси, Это позволяет перекладывать смотанный прокат без скольжения и,Ницберг и А. Н. Брянцевния им, Серго Орджоники следовательно,...

Номер патента: 209382

Опубликовано: 01.01.1968

Авторы: Вител, Мосин, Пашков, Рапута

МПК: B21C 47/24

Метки: рулонов, сталкиватель

...( 1129843/22-2) ПриоритетОпубликовано 26.1,1968. БюллетеньДата опубликования описания 29.1 Ч.196. М. Мосин, В. Г, Пашков и П. А, Рап Известен сталкив атель рулонов, содержащий щит, перемещаемый поршневым цилиндром и снабженные подпружиненным рычагом, постоянно прижатым к поверхности барабана моталки. 5Предлагаемый сталкиватель отличается тем, что в нем каждый подпружиненный сухарь закреплен на тяге и имеет рычаг с консольно установленным на нем роликом, взаимодействующим с копиром станины. 10Это обеспечивает повышение качества продукции.На фиг. 1 показан предлагаемый сталкиватель; на фиг, 2 - узел Б на фиг. 1.Сталкиватель состоит из щита 1, жестко со единенного с двумя штангами 2 и цилиндром 3. Штанги скользят по направляющим...

Номер патента: 211502

Опубликовано: 01.01.1968

Авторы: Афанасьев, Всесоюзный, Пшеничный, Фартушный, Чечелюк

МПК: B21C 47/24, B25J 5/02, B65H 16/06 ...

Метки: перемещениярулонов, фиксации

...посадки на тся к штые пройства.а теПредмет изобретен Устройство для фиксации и пе рулонов металлической ленты, с поворотный стол, на котором закре саторы для размещения рулонов п 25 реннему диаметру, отличающееся целью повышения производительно отвращения деформации внутренн ра рулона, поворотный стол уста приводной тележке, а фиксаторы в 30 виде штырей, имеющих в поперечн форму многоугольника.Известно устройство для фиксации и перемещения рулонов металлической ленты, содержащее поворотный стол, на котором закреплены фиксаторы для размещения на них рулонов по их внутреннему диаметру,Предлагаемое устройство отличается от известного тем, что, с целью повышения производительности и предотвращения деформации внутреннего диаметра рулона,...
