Номер патента: 1206136

Опубликовано: 23.01.1986

Авторы: Гаврилов, Мнацаканов, Рюмин

МПК: B60L 3/04, H02H 3/24

Метки: защиты, постоянного, регулятором, состава, тиристорным, тяговой, электрической, электроподвижного

...фильтра,состоящего из дросселя 4 и конденсатора5, содержит защитный тиристор 6, датчик 7тока в дросселе 2, обратный диод 8, дополнительный диод 9. Анод тиристора 6 соединен с первым выводом коллекторной цепиэлектрической машины 1, катод - с заземленным выводом конденсатора 5, а управляющий электрод - с выходом датчика7 тока. Анод диода 8 соединен с вторым 25выводом коллекторной цепи электрическоймашины 1, а катод - с общей точкой дросселя 2 и тиристорного регулятора 3,Между вторым выводом коллекторной цепи электрической машиныи заземленным выводом конденсатора 5 вклк)чен дополнительный диод 9, анод которого соединен с вторым выводом коллекторной цепиэлектрической машины 1. Вывод дросселя4 фильтра соединен с токоприемником контактной...

Номер патента: 1197881

Опубликовано: 15.12.1985

Авторы: Гаврилов, Мнацаканов, Рюмин

МПК: B60L 15/04

Метки: возбуждения, двигателя, импульсного, средства, транспортного, тягового

...6 подключен узел 11 подзаряда.Обмотка 12 возбуждения двигателявключена последовательно с другимрезистором 13, цепь которых соединена с одним из подосов источника5 питания и общей точкой обмотки4 якоря и дросселя 3. Общая точкаобмотки 12 и резистора 13 соедине.на с одной из обкладок конденсатора 6.Узел 11 подзаряда конденсатора 6(фиг. 2) представляет собой делитель из резисторов 14 и 15, соединенных с источником 5 питания, к одномуиз которых диодом 16 подключен коммутирующий конденсатор 6,На временных диаграммах (фиг. 3)представлены кривые А и Б напряжения на тиристорах 7 и 8 (фиг. 1).Кривые о и 1 - составляющие токаобмотки 4 якоря, протекающие по нему .при включении укаэанных тиристоров,и кривая- результирующий токобмотки 4...

Номер патента: 1194842

Опубликовано: 30.11.1985

Авторы: Зорин, Рюмин, Сидоренко, Соколов, Телятников, Чернабук, Шамуйлов

МПК: C01F 7/38

Метки: глиноземсодержащих, переработки, шихт

...измельчение, после чего крупную фракцию направляют в проточный выщелачиватель 9, а мелкую фракцию - в агитационный выщелачиватель 11.П р и м е р. В промышленной печи производительностью 17 т/ч спекают глиноземсодержащую шихту. В барабанном холодильнике со спеком находится 3,4 т спековой пыли в 1 ч, Эта пыль в пересыпающемся слое охлаждает спек со скоростью 50 град/мин и постоянно выносится воздушным потоком в циклон, где ее отделяют от газа. 1,3 т пыли194842 2 5О5 20 лаждение спека ведут со скоростью25 20-70 град/мин. 30 35 40 45 50 55 направлят на агитационное вьпцелачивание, а 2,1 т смешивают со спеком ивновь подают в холодильник. При этомпри охлаждении спека вновь образуется около 1,3 т спековой пыли в 1 ч,что позволяет поддерживать...

Номер патента: 1175748

Опубликовано: 30.08.1985

Авторы: Мнацаканов, Рюмин

МПК: B60L 15/08

Метки: возбуждения, двигателя, импульсного, сериесного, тягового

...ул. Проектная, 4Изобретение относится к транспорту, в частности к устройствам для импульсного регулирования частоты вращения тяговых двигателей транспортных средств,Цель изобретения - повышение надежности.На чертеже представлена принципиальная электрическая схема предлагаемого устройства.Устройство содержит тиристорный регулятор 1, соединенный одним выводом с обмоткой 2 возбуждения тягового двигателя и одним из полюсов источника 3 питания, а другим - с анодом дополнительного диода 4 и выводом дросселя 5. Дроссель 5 соединен другим выводом с обмоткой 6 якоря тягового двигателя и анодом другого дополнительного диода 7. Диоды 4 и 7 соединены катодами с обмоткой 2 возбуждения тягового двигателя и с анодом обратного диода 8,...

Номер патента: 1171377

Опубликовано: 07.08.1985

Авторы: Гаврилов, Калиниченко, Мнацаканов, Рюмин

МПК: B60L 15/08

Метки: импульсного, тяговых, электродвигателей

...тяговых электродвигателей транспортных средств.Цель изобретения - повышение тягового усилияНа чертеже представлена принципиальная электрическая схема предлагаемого устройства,Устройство состоит из тиристорных регуляторов 1 и 2, которые включены последовательно с обмотками 3 и 4 якорей соответствующих двигателей в цепь источника 5 питания. Обмотки 6 и 7 возбуждения двигателей шунтированы диодами 8 и 9 и подключены диодами 10 и 11 к обмоткам 3 и 4 якорей тяговых двигателей, Тиристоры 12 и 13 включены между обмотками 3 и 4 якорей и обмотками 6 и 7 возбуждения тяговых двигателей по перекрестной схеме. Устройство работает следующим образом.При отпирании тиристорных регуляторов 1 и 2, работа которых для уменьшения пульсаций тока в источнике...

Номер патента: 1164425

Опубликовано: 30.06.1985

Авторы: Александров, Горышин, Конончук, Кулагин, Максимов, Пестов, Рюмин, Сахиниди, Степанов, Теленков, Тузин, Федоров, Щукин, Яковлев

МПК: E21D 9/00, E21D 9/06

Метки: глубокого, заложения, метрополитена, сооружения, станционного, узла

...временные криволинейныепереходные участки и из-за невозмож 30ности перемещения по ним полногомеханизированного щитового комплексаих проходят укороченным щитовым комплексом.Механизированный щитовой комплекссостоит иэ устройства для отделения 35горной породы от массива, устройствадля уборки ее за пределы щита, устройства для временного крепления выработанного пространства, укладчикасборных обделок, установленного в 40задней части щита и передвигаемогоим, и устройства для транспортировки породы за пределами щита и погрузки ее в вагонетки,Укороченный щитовой комплекс состоит иэ тех же элементов, что и полный комплекс, но имеет мейьшую длину за счет сокращения длины транспортераПосле сооружения опорных тоннелей 4 опоры свода 5...

Номер патента: 1155778

Опубликовано: 15.05.1985

Авторы: Максимов, Рюмин

МПК: E21F 13/00

Метки: бокового, захвата, орган, погрузочный

...уравнению логарифмической спирали:,егде- радиус кривизны спирали- начальный радиус спирали,1 - показатель спирали;Ч " полярный угол,Недостатком известных погрузочных органов являются большие потери энергии на трение грсбка о штабели материала.Цель изобретения - снижение энергоемкости погрузки путем сниженияпотерь на трение при заглублениигребка в штабель материала.Поставленная цель достигаетсятем, что в погрузочном органе бокового захвата, содержащем корпусс гребком, профиль рабочей поверхности которого выполнен по уравнению логарифмической спирали:оМгде т - радиус кривизны спиралиг, - начальный радиус спирали,1 - показатель спирали;Ч - полярный угол,полюс спирали находится в мгновенном центре вращения гребка при максимальном удалении...

Номер патента: 1130845

Опубликовано: 23.12.1984

Авторы: Рюмин, Старков

МПК: G05F 1/56

Метки: стабилизатор

...первого транзистора через база-эмиттерный переход второго транзистора, зашунтированный четвертым резистором, подключен к второму выво- ду устройства и первому резистору, а второй вывод первого конденсатора соединен С базой первого транзистора.Кроме того, для повышения коэффициента стабилизации в стабилизатор может быть введен опорный элемент и включен последовательно с третьим резистором.Для расширения функциональных воэможностей стабилизатора в него может быть введен второй опорный элемент, включенный последовательно в цепь между первым выводом устройства и пятым резистором, причем точка соединения пятого резистора и второго опор. ного элемента подключена к третьему введенному выводу устройства для подключения второй. нагрузки.На...

Номер патента: 1119069

Опубликовано: 15.10.1984

Авторы: Рыжановский, Рюмин, Стрюченко

МПК: G11B 5/09

Метки: видеозаписи, магнитной, цифровой

...блока памяти и дополнительным входом - к второму входу блока преобразования и маркирования, подсоединенного информационными входами к информационным выходам блока памяти,(9069 ду сумматора 9, синхронизирующим входом к синхронизирующему входу блока 7 преобразования и маркирования и к синхронизирующему выходу блока 10 синхронизации, первым и вторым информационными входами - к первому и второму выходам блока 6 памяти и дополнительным входом - к второму входу блока 7 преобразования и маркирования, подсоединенного информационными входами к информационным выходам бло. ка 6 памяти, управляющим входом - к ад 50 55 управляющим входом - к адресному входу блока памяти и третьим выходом - к второму входу сумматора, остальные входы которого...

Номер патента: 1096090

Опубликовано: 07.06.1984

Авторы: Енукашвили, Рюмин

МПК: B25B 15/02

Метки: отвертка

...скобы,45размещенным в ней ползуном, установленным в нем посредством оси рычагом, один конец которого имеет рукоятку, другой конец связан посредством сферического шарнира с хвостови-,50ком, планкой, обращенной к траверсесо стороны, противоположной скобе,пальцами, размещенными в пазах траверсы, выполненными дугообразными,соединяющими скобу с планкой и сферическими шарнирами, с помощью которыхопоры взаимодействуют со сменнымирезьбовыми наконечниками, а планкаустановлена на трверсе с зазором и 90связана с ней посредством упорноговинта.На фиг, 1 изображена отвертка,вид спереди; на фиг. 2 - то же, видсверху; на фиг. 3 - разрез А-А нафиг. 1.Отвертка содержт стержень 1 сосменным рабочим органом 2 и хвостовиком 3, выполненным с гнездом 4...

Номер патента: 1052433

Опубликовано: 07.11.1983

Авторы: Гаврилов, Зубков, Копытин, Мнацаканов, Рюмин, Скибинский

МПК: B60L 15/08

Метки: вагона, моторного, например, электроприводом

...которых объединены и подключены черездополнительный контактор к отрица-.тельному полюсу источника питания,а аноды соединены с общими точкамиобмоток возбуждения и дросселей соответствующих групп двигателей, приэтом другие тиристоры и резисторыослабления поля обмоток возбуждениясоединены между собой последовательно и включены параллельно обмоткамвозбуждения и дроаселям соответствующих групп двигателей,На чертеже представлена принципиальная электрическая схема предлаНа чертеже изображена принципиальная схема с ослаблением поля в .одну ступень с помощью Резистора 11 и тиристора 12, При использовании быстроходных тяговых двигателей повы- Ю шенной мощности, специальнопредназ-,наченных для совместной работы с импульсными регуляторами, в момент...

Номер патента: 902368

Опубликовано: 23.09.1983

Авторы: Вульфович, Галанов, Гопиенко, Зыков, Иванов, Колосов, Литвинцев, Рюмин, Соловьев, Черепанов

МПК: B03C 1/02

Метки: магнитный, металлов, отделения, порошков, примесей, сепаратор, ферромагнитных, цветных

...эксплуатацию сепаратора.Цель изобретения - повышение эффективности процесса сепарации за счет повышения напряженности магнитного поля в рабочей зоне, Это достигается тем, 30 что кожух выполнен в виде оболочки из эластичного материала, охватывающей корпус, а сепаратор снабжен приспособ лением для регулирования положения маг нитов, 35На фиг, 1 изображен предлагаемый сепаратор, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1.Магнитный сепаратор включает кор. - , пус 1 с окнами, кожух 2 в виде эластич ной оболочки, соединительные стойки 3 , На стойках 3 установлено приспособле-. ние 4 регулирования положения магнитов, состоящее из труб с шестернями 5 и ры чагами 6, закрепленными на трубах неподвижно, Шестерни 5 сцеплены междуА"А.обой и...

Номер патента: 1040076

Опубликовано: 07.09.1983

Авторы: Бакиев, Кузнецов, Пеньковцев, Пушкарев, Рюмин, Сафин

МПК: E04B 1/58

Метки: деревянных, конструкцией, металлической, несущей, прогонов, соединение, узловое

...требует предварительнойсверловки отверстий в деревянныхпрогонах, усложняющих их изготовление, и снижает прочность,соединения.Целью изобретения является повы шение прочности узлового соедине.ния и снижение трудоемкости монтажа.Эта цель достигается тем, что вузловом соединении деревянных прогонов с металлической несущей конструкцией, включающем металлическуюлистовую опорную деталь, прикреплеиную к несущей конструкции, накоторой закреплены концы прогонов,опорная деталь снабжена шипами и 60выполнена с перфорациями и переги, бами по линиям пересечения плоскос-тей, проходящих через опорную деталь и боковые поверхности, опираемых на нее концов деревянным прогонов, при этом в теле последних размещены шипы.На фиг. 1 изображено облегченное...

Номер патента: 1035714

Опубликовано: 15.08.1983

Авторы: Алексеев, Бокарев, Рюмин, Чутчиков

МПК: H02H 5/04

Метки: двигателя, защиты, тепловой

...звено соединен со входомпорогового элемента, выход котороговключен в цепь питания исполнительного реле.На фиг.1 представлена схема предлагаемого устройства; на фиг.2 - измерительный мост, принципиальный вид;на фиг.З - векторная диаграмма. . 65Устройство содержит обмотки 1 электродвигателя, измерительный мост 2, контакты 3 реле управления, резисторы 4-6 измерительного моста, конденсатор 7 измерительного моста, усилитель постоянного тока 8, диффе-. ренцирующее звено 9, пороговый элемент 10, оптронная пара 11, резистор 12, ограничивающий входной ток оптронной:пары, диод 13, исполнительное реле 14, конденсатор 15, питающий трансформатор 16, выпрямитель 17, контакты 18 конуактора.Мостовая схема переменного тока 2 находится в...

Номер патента: 998708

Опубликовано: 23.02.1983

Автор: Рюмин

МПК: E04G 21/26

Метки: временного, захват, крепления, панелей

...грани, шарнирно закрепленным на нем, и выступом 7 на верхней грани. Причем в нижней части штока 2 жестко установлен фиксатор 8, взаимодействующий с пазом 9, выполненным в полооти корпуса 1.Устройство имеет опорное кольцо 10 для крепления подкосов 11, установленное в верхней части корпуса 1, при этом ступица 12 опорного кольца выполнена с пазами 13, взаимо- ,ействующими с выступом 7, выполненным на ребре. Опорное кольцо крепится на корпусе с помощью прижимной гайки 14, подвижной рукояткой 15.Опорное кольцо 10 выполнено в виде неправильного многоугольника со скругленными вершинами, причем геометрический центр и центр вращения колеса не совпадают.Вершины 1, 2, 3Фиг, 2) много- ф угольника отстоят от центра вращения 30 колеса на...

Номер патента: 995368

Опубликовано: 07.02.1983

Автор: Рюмин

МПК: H04M 1/26, H04M 1/50

Метки: кодирующее, номеронабирателей, электронных

...элементов ИЛИ.соединен с одним из выводом соответствующего резистора, а другиевыводы резисторов соединены с об щей шиной питания, при этом входыпервого четырехвходового элементаИЛИ соединены с первыми входами трехвходовых элементов ИЛИ, входы второго четырехвходового элемента ИЛИсоединены с вторыми входами трехводо вых элементов ИЛИ, а входы третьего.четырехвходового элемента ИЛИ соединены с третьими входами трехвходовых элементов ИЛИ, о т л и ч а ю -щ е е с я тем, что, с целью обес печения воэможности подключения устройства к кодирующей тастатуре 2 из8, в него введены восемь ключей иэлемент НЕ, причем выход и вход элемента НЕсоединены соответственно с 65 первыми и вторймй управляющими вхоДанное кодирующее устройство для электронных...

Номер патента: 992258

Опубликовано: 30.01.1983

Авторы: Гаврилов, Мнацаканов, Рюмин

МПК: B60L 15/08

Метки: возбуждения, групп, двигателей, двух, импульсного, параллельных, сериесных, тяговых

...2) препставлены кривая а зависимости скорости У транспортного средства и кривая б зависимости коэффициента Л заполнения тиристорного преобразователя в функции времени 1 разгона.На фиг. 3 представлена кривая в зависимости степени ослабления поля у от коэффициента Л заполнения тиристорного З 0 преобразователя.Устройство работает следующим образом.Управляющие импульсы поочередно подаются на тиристорные преобразователи 9 и О со сдвигом на 1,80. 11 ри отпирании,35 например, тиристорного преобразователя 9 происходит нарастание тока в обмотке 5 сгла живающего дросселя. Это вызывает ЭДС взаимоиндукции в обмотке 6 сглаживающего дросселя, которая включена в цепь обмот ки якоря 2, Причем ЭДС взаимоиндукции направлена таким образом, что...

Номер патента: 985919

Опубликовано: 30.12.1982

Авторы: Мнацаканов, Рюмин

МПК: H02P 7/68

Метки: многодвигательный, электропривод

...также соединены параллельно и зашунтированы диодом 16. Свободные выводы обмоток якорей 2 и 4 этих электродвигателей подключены к отрицательному зажиму источника 14 постоянного напряжения, а свободные выводы обмоток б и 8 возбуждения - через тиристорный регулятор 17 к положительному зажиму источника 14 постоянного напряжения.Между обмоткой 5 возбуждения первого электродвигателя.и обмоткой якоря 2 второго электродвигателя включен первый тормозной контактор 18, второй тормозной контактор 19 включен между обмоткой якоря 1 первого электродвигателя и обмоткой 8 возбуждения четвертого электродвигателя, третий тормозной контактор 20 включен между обмоткой б возбуждения второго электродвигателя и обмоткой якоря 3 третьего электродвигателя,...

Номер патента: 982171

Опубликовано: 15.12.1982

Авторы: Гаврилов, Мнацаканов, Рюмин

МПК: H02P 5/16

Метки: электропривод

...токовв обмотке 3 возбуждения и в обмотке яко 1 О ря 1. Таким образом, в данном устройствеполучают режим пуска при полном поле иобеспечивают повышение тягового усилия,реализуемого двигателем,И Формула изобретения Электропривод, содержащий электродвигатель постоянного тока, якорная обмотка котозр рого шунтнрована диодом, а в цепь обмоткивозбуждения включен обратный диод, тиристорный ключ, состоящий из главного и вспомогательного тиристоров, перезарядного диода, коммутирующих дросселя и конден. зЗ сатора и подключенный между положительным выводом источника питания и обмоткой якоря, о т л и ч а ю щ и й с я тем, что, с целью повышения тягового усилия, реализуемого. двигателем, он снабжен дополнительным диодом, включенным между отрицательным...

Номер патента: 982168

Опубликовано: 15.12.1982

Авторы: Гаврилов, Мнацаканов, Рюмин

МПК: H02M 7/515

Метки: автономный, инвертор

...тиристорных ключей 1 и 2напряжение источника 7 питания прикладывается к дросселю 5, что приводит к возрастанию тока в дросселе 5 и накоплению в немэнергии, пропорциональной индуктивности дрос-50селя 5 и квадрату протекающего по нему тока. Затем тиристорные ключи 1 и 2 запирают.и отпирают тиристорные ключи 3 и 4. Приэтом напряжение источника 7 питания прикладывается к дросселю 6, в нем возрастает токи накапливается энергия. В это время энергия,55накопленная в дросселе 5, передается в нагрузку 10 по цепи 5, 10, 8 и 5. Когда жевновь отпирают тиристорные ключи 1 и 2 и запирают тиристорные ключи 3 и 4, то в нагрузку 10 передается энергия, накопленная в дросселе 6, по цепи 6, 10, 9 и 6, Как видно, направление тока в нагрузке 10 при по....

Номер патента: 981029

Опубликовано: 15.12.1982

Авторы: Гаврилов, Мнацаканов, Рюмин

МПК: B60L 7/22

Метки: возбуждения, двигателя, последовательного, рекуперативно-реостатного, торможения, тягового

...потребителю. В этовремя ток обмотки 1 якоря замыкаетсяпо цепи тормозного реостата 10 итак же как и ток в обмотке 2 возбуждения и дросселе 6, постепенноуменьшается, Когда ток в обмотке 1якоря уменьшается до определенногоуровня, вновь замыкают тиристорныйпрерыватель 3, и токи обмотки 1 яко"ря, обмотки 2 возбуждения и дросселяб начинают нарастать. Изменяя соотношение времен между замкнутым иразомкнутым состоянием тиристорногопрерывателя 3, обеспечивают реку,перативно-реостатное торможениепри поддержании тока обмотки 1 якоря на заданном уровне. Диод 9 препятствует передаче энергии от дросселя 6 в источник 5 питания по контуру дроссель б, диод 4, источник 5питания, обмотка 1, тормозной реостат 10, дроссель 6 в период разомкнутого...

Номер патента: 975383

Опубликовано: 23.11.1982

Авторы: Виноградов, Дмитриев, Нейштадт, Рюмин, Самойлов

МПК: B25J 9/00

Метки: манипулятор

...честью горизонтальной направляющей 16 руки (фиг. 3). От рычага 9 горизонтального перемещения движение передается через сепаратор 11 1 а шарикам 17. Шерики, обкатываясь по,неподвижной части направляющих, передают движение направляющим 18, установленным на руке.Конструкция схвата содержит вакуум ный присос 19, подвижную каретку 20, перемещаемую под действием компенсационного давления пружины 21, регулируемой винтом 22, 1 - величина свободного перемещения вакуумного схвата, регулируемые;О упоры 23 положения корпуса схвата, винт 24 крепления корпуса схвата на руке 2 и винт 25, служащий для дополнительной регулировки положения присоса 19.Манипулятор работает следующим образом.От двигателя 4 через редуктор 5 вращение передается на...

Номер патента: 970612

Опубликовано: 30.10.1982

Авторы: Гаврилов, Мнацаканов, Рюмин

МПК: H02P 3/12

Метки: двигателя, постоянного, скорости, тягового

...соединения 45 которых подключена к аноду обратного диода 7. Обмотка 5 шунтируется прерывателем 12. На выходе устройства стоит фильтр, состоящий из.дросселя 13 и конденсатора 14.Предлагаемое устройство работает следующим образом.В двигательном режиме силбвые контакторы 4 и 8 разомкнуты, а контакт б 55 замкнут. В момент трогания пусковой ток определяется минимальной длительностью 7 о, включенного состояния тиристорного прерывателя 1 при заданной частоте его работы. Напряжение 60 к тяговому двигателю прикладывается импульсами. Среднее напряжение за период работы прерывателя составляетн(се=" т "(о.О65 где йо - минимальное заполнение ти-ристорного прерывателя.Резистор 9 при включенном тиристорном прерывателе 1 не обтекается током. После...

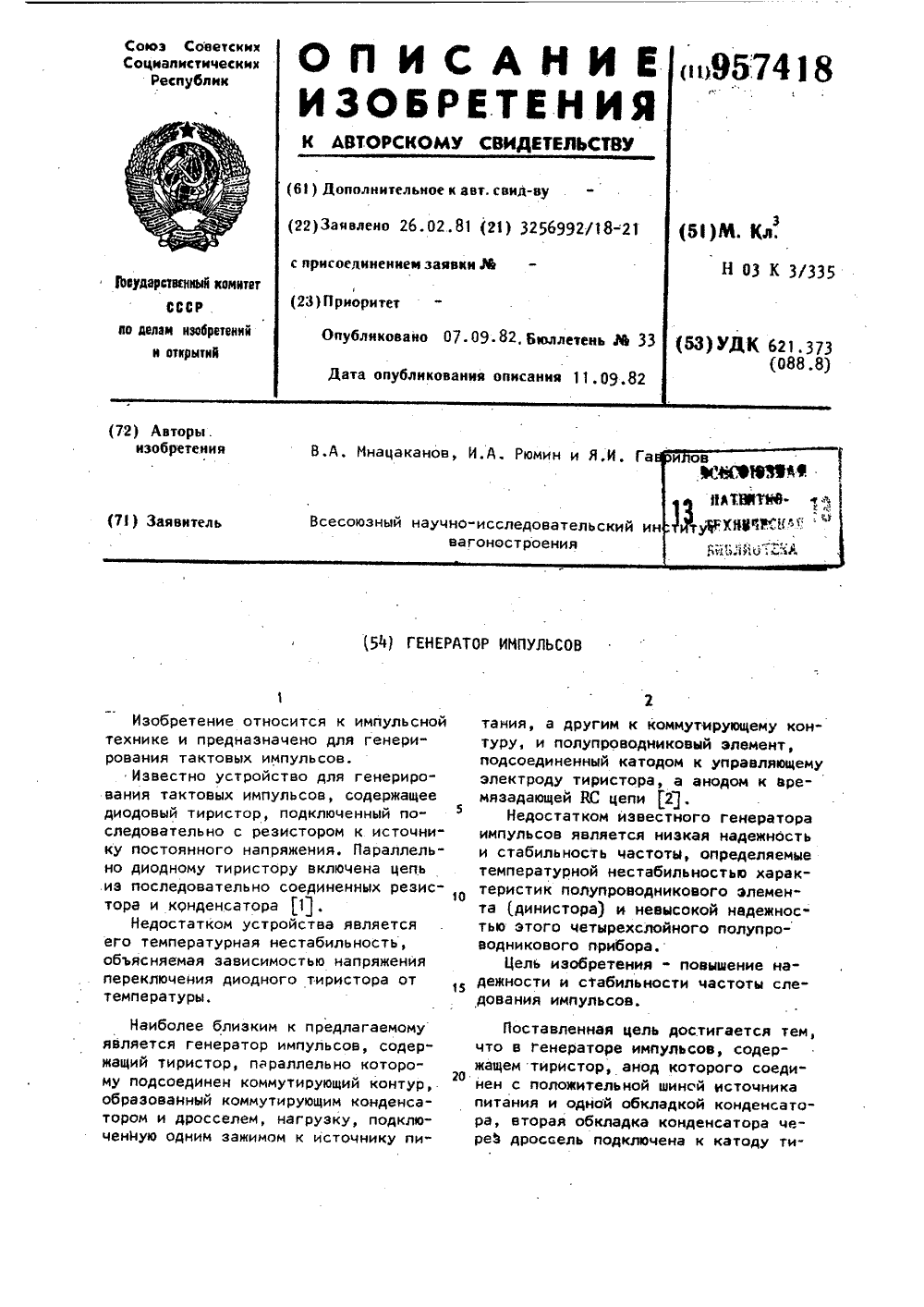

Номер патента: 957418

Опубликовано: 07.09.1982

Авторы: Гаврилов, Мнацаканов, Рюмин

МПК: H03K 3/335

Метки: генератор, импульсов

...заряд конденсатора 2 и конденсатора 8 25от источника 5 питания через дроссель3 и диод 6. При этом конденсатор 2заряжается также через цепь нагруз-,ки 4, После окончания заряда конденсаторов 2 и 8 происходит дозаряд з 0конденсатора 8 энергией,накопленнойв дросселе 3. Затем начинается разрядконденсатора 8 на нагрузку 4 черезрезистор 7, управляющий электрод тиристора 1 и дроссель 3. Тиристор 1отпирается, и к дросселю 3 и нагрузке 4 прикладывается напряжение источника. Ток в их цепи возрастает. В тоже время напряжение на конденсаторе8 фиксируется на уровне напряженияисточника 5, а конденсатор 2 перезаряжается через тиристор 1 и дроссель3 до обратной полярности. После окон- .чания этого перезаряда начинается обратный перезаряд конденсатора...

Номер патента: 954271

Опубликовано: 30.08.1982

Авторы: Мнацаканов, Рюмин

МПК: B60L 15/08

Метки: возбуждения, двигателя, импульсного, сериесного, тягового

...регулятор 1 не функционирует, то в обмотке 2 возбуждения ра953271 Формула изобретения Составитель Н. Лысяков Редактор Н. Безродная Техред А. Бойкас Корректор Г. Огар Заказ 614914 Тираж 718 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4вен току в обмотке 3 якоря, а напряжение на тяговом двигателе равно напряжению источника 6 питания. Как только тиристорный регулятор 1 начинает переключаться с некоторым коэффициентом заполнения импульсного цикла, то в период проводящего состояния тиристорного регулятора 1 ток обмотки 3 якоря, минуя обмотку 2 возбуждения, начинает ответвляться в цепь дросселя 5 и тиристорного...

Номер патента: 947164

Опубликовано: 30.07.1982

Авторы: Блинкин, Гопиенко, Липухин, Рюмин, Сатаров, Сергин, Ткаченко, Устич

МПК: C09C 1/64

Метки: алюминиевых, пигментов, шихта

...в шаровой мельнице кусочкй фольги способствуют расплющиванию порошка, а порошок - разрыванию фольги, В результате ускоряется взаимный процесс измельчения и фольги и порошка и повышается производительность. При этом получается максимальное количество плоских частиц из порошка и минимальное. количество сферических частиц из фольги, что в свою очередь обуславливает высокий блеск алюминиевого пигмента относительно однородного по форме и величине плоских частиц металла.Изготовление алюминиевого пигмента из данной шихты. осуществляют на промышленной размольной установке с шаровой мельницей типа М, имеющей загрузку из шаров 7 при остатке в неи от предыдущего йомола 500 кг, В процессе измельчения в мельнице поддерживают атмосферу азота с...

Номер патента: 933491

Опубликовано: 07.06.1982

Авторы: Мнацаканов, Рюмин

МПК: B60L 15/08

Метки: возбуждения, двигателей, импульсного, тяговых

...работает следующимобразом,По мере увеличения коэффициентазаполнения импульсного цикла в регуляторе 4 его шунтирующее влияниена резистор 5 возрастает и ток обмоток 6 и 7 уменьшается, Этим достигается поддержание неизменнымтока в обмотках 1 и 2, При этомв момент проводящего состояния регулятора 4 в полуобмотке дросселя3, включенного в цепь обмоток 1 и 2наводится пр ливоэлектродвижущая сила, препятствующая нарастанию токав этих обмотках и способствующая,таким образом, значительному сокращению пульсаций тока в обмотках1 и 2, вызываемых переводом регулятора 4 из непроводящего состоянияв проводящее и обратно, В конце про-.цесса регулирования, когда регулятор 4 переводят в полностью проводящее состояние, одновременно замыкается...

Номер патента: 928576

Опубликовано: 15.05.1982

Авторы: Мнацаканов, Рюмин

МПК: H02P 5/06

Метки: электропривод

...а по оси абсцисс -ток якоря 4; кривая 13 соответствуетрежиму работы устройства при коэФФициенте заполнения тиристорного прерывателя 8 меньшем единицы, а привал14 соответствует режиму работы устройства при сорванном тиристорном прерывателе. 8 и коэФФициенте заполнения равном единице.Устройство работает следующим образом.Процесс регулирования напряженияна якоре 4 и тока обмотки 5 возбуждения осуществляют, изменяя относительное время включения " = йО/Ттиристорного прерывателя 8 от "Ю 1 И 10 до 01 т 1 с, где й - время включенного состояния тиристорного прерывателя 8, Т - период регулирования; приэтом 3 тй 0,05, а,= 0,95. Обмотка 5 возбуждения подпитывается током 1 з якоря 4 в период выключенного состояния тиристорного прерывателя 8по...

Номер патента: 908941

Опубликовано: 28.02.1982

Авторы: Барков, Корольков, Рюмин

МПК: C23C 9/02

Метки: бронз, смесь, цинкования

...С и выд аю ечение 1 ч,внительных данных на насыщение бронзовых Изобретение, относится к ме именно к химико-термической может быть использовано лри зионном восстановлении деталеИзвестна смесь для термоди насыщения меди и бронзы, со миний, марганец и/или железо окись алюминия 11.Наиболее близкой к предла ся смесь для восстановления б подшипников термодиффузиони содержащая цинковый порошо аммоний (активатор) и огнеуп ну 2) . Цель изобретения - увеличение глубины Хлористый й 0,5-1,5ф Огне уп Остальное мые детали помещаюпают смесью, Контейснабженной клапаномющихся в процессе нвают в печи до 800этой температуре в т Для получения сра раллельно проводят,4 0,35 1 О 0,43 0 0,47 0 10 40 297 0,65 20 322 1,15 350 15 1049 одни сное Филиал ППП...

Номер патента: 898234

Опубликовано: 15.01.1982

Автор: Рюмин

МПК: F27B 3/06

Метки: выкатной, печи

...11,Однако. в случае использования червячного редуктора мощность приводаограничена. При большом весе садки привод, состоящий из типовых редукторов, выносится за пределы междупутья.Наиболее близким к изобретению техническим решением является выкат 20 ной под, содержащий направляющие, по- дину с неподвижно закрепленной на ней цевочной рейкой и соединенный с ней механизм передвижения, состоящий из ый институт по проектироваййюзаводов898234 формула изобретения 15 ВНИИПИ Заказ 11931/56 Тираж 641 Подписное Филиал ППП "Патент" г. Ужгожгород, ул. Проектная,Н а чертеже изображен выкатной под, общий вид.Устройство состоит из подины 1 с,цевочнои рейкой 2 и механизма перемещения, состоящего из цевочной звездочки 3, промежуточного вала 4 и...
