Подколзин

Номер патента: 1033058

Опубликовано: 07.08.1983

Авторы: Гельман, Подколзин, Рузгас

МПК: A01F 15/00

Метки: матрица, пресс-гранулятора

...матрицы.Поставленная цель достигаетсятем, что в матрице пресс-гранулятора, содержащий корпус с прессовальными каналами, на входе каждого из кото рых выполнено углубление в виде конуса, ось каждого конуса смещенаотносительно оси сообщающегося с 55 ним канала; по направлению подачи прессуемого материала на расстояние не более радиуса канала, причем радиус основания конуса не меньше расстояния от оси канала до точки, равно 1 удаленной от осей трех соседнихканалов.Такое выполнение матрицы позволяет свестй размеры площади перемычки, перпендикулярной нормальному 65 усилию прессования, к нулю, вследствие чего в любом сечении матрицы поверхность перемычек между каналами составляет с нормальным усилием прессования угол больший...

Номер патента: 1028866

Опубликовано: 15.07.1983

Авторы: Козлов, Подколзин

МПК: F02M 65/00

Метки: дизеля, закоксовывание, испытания, распылителей, форсунок

...впрыск топлива из аккмупятора вплоть до момента закрытия форсунки.На фиг. 1 представлена схема фаз подачи топлива; на фиг. 2 - устройство для реализации предпагаемого способа,35 пример выполнения.устройство содержит (фиг, 2) аккуму- пятор, выполненный в виде игпы 1 во втулке 2, которые размещены в корпусе 3 аккумупятора. Игла 1 нагружена пру жиной 4, Аккумулятор через переходник 5 с гайкой 6 подсоединяется в линию нагнетания на вход в форсунку с испытуемым распыпитепем.Способ испытания распыпитепвй фор 45 сунок аизеля на эакоксовыванне осуществф ляется спедующим образом.Запускают диэепь и выводят его на режим номинальной нагрузки. С нарастанием давпения топпива цо вепичины, соответствующей началу впрьГска форсуйки50 (фиг. 1,...

Номер патента: 1012907

Опубликовано: 23.04.1983

Авторы: Алиев, Беличенко, Макаров, Петрухина, Подколзин, Станулис

МПК: A61K 31/00, A61P 7/04

Метки: гастродуоденальных, кровотечений, остановки

...средств - адреналина и эпсилонаминокапроновой кислоты гемостатические средства вводят через эндоскоп в подслизистый слой желудка или двенадцатиперстной кишки циркулярно кровоточащему участку, при этом предварительно вводят этамзилат, а затем адреналин и эпсилонаминокапроновую кислоту в смеси с желатиной при следующих соотношениях компонентов смеси, вес, /о 25Эта мзилат 2 - 5Адреналин 0,01 - 0,06Желатин 30 - ЗЗЭпсилонаминокапроновая кислота ОстальноеСпособ осуществляют следующим образом.У больных, поступающих с острым желудочно-кишечным кровотечением, проводят экстренное эндоскопическое исследование, позволяющее выявить источник кровотечения. Затем через биопсийный канал эндоскопа вводят специальный инъекционный зонд-катетер...

Номер патента: 1009537

Опубликовано: 07.04.1983

Авторы: Гельман, Подколзин

МПК: B07B 7/00

Метки: волокнистых, разделения

...установленный корпус,.ротор, состоящий из вала с закреп.ленными на нем, установленными с возмохностью поворота лопатками, загрузочное окно, разгрузочное приспособление с радиально установленными4 Опластинами и отводящие трубопроводы,снабжено располохенньми над радиальными пластинами перпендикулярно валузаслонками, установленными с воэможностью поворота и выполненными в ви" 45де секторов, а передние по ходу вращения ротора кромки лопаток выполнены по касательным, к окружности,центр которой совпадает с осью вала,а радиус этой окружности опреде Оляют из соотношения гЪ . 122где Й - радиус окружности, описыва-.емой концом лопатки- коэффициент трения движущегося материала о понерхностьлопатки.На фиг 1 изображено устройство 60 для...

Номер патента: 987151

Опубликовано: 07.01.1983

Авторы: Ждановский, Козлов, Николаенко, Подколзин

МПК: F02M 65/00

Метки: впрыска, дизеле, топлива, фазы

...и фиксируется индикатором 14.При этом полученный с вибропреобразователя вибрационный сигнал усиливают до выявления высокочастотных широкополосных составляющих, которые менее интенсивны по амплитудам, чем составляющие вибрационного процесса от механических сопряжений. После этого производят частотную фильтрацию в высокочастотной зоне, например, для безштифтовых форсунок ФДв диапазоне 120 в 1 кГц, которая позволяет отделить сигналы помехи от других механизмов двигателя и сигналы помехи от механической системы самой форсунки, при этом, вследствие интенсивного и быстрого распространения вибросигналов по корпусу форсунки до вибропреобразователя в этой зоне частот, начало вибропроцесса работающей форсунки, после его усиления,...

Номер патента: 981667

Опубликовано: 15.12.1982

Авторы: Козлов, Подколзин

МПК: F02M 65/00

Метки: аппаратуры, дизеля, оценки, работоспособности, топливной, элементов

...состоянии; на фиг, 2 - зависимостьрасхода для частоты вращения, близкой к номинальной, причем кривая 5для Фильтра в нормальном техническомсостоянии, а кривая 6 - для Фильтра25 с предельным засорением,Предложенный способ осуществляется следующим образом.Дизель запускают и устанавливаютминимально возможную частоту враще 30 ния, например 600 мин , после чего30 у сн открывают кран выпуска воздуха изфильтра и выпускают часть топлива,смешанную с воздухом, Далее направляют топливо в мерную емкость. Приотработке топливным насосом определенного количества циклов, например200, направляют топливо на слив. Пополученному избыточному расходу топлива делают заключение о работоспособности подкачивающего насоса путемсравнения полученной величины с...

Номер патента: 981651

Опубликовано: 15.12.1982

Авторы: Козлов, Подколзин

МПК: F02B 79/00

Метки: внутреннего, двигателя, обкатки, сгорания

...с целью приработки основных сопряжений и узлов, При,этом предлагается следующая последовательность операций. Двигатель прокручивают вручную 2-3 мин, запускают и устанавливают холостой ход,например 800 мин- , после чего производят отработку на этом режиме 15мин и начинают обкатку на режимахразгона, для чего с установленной начальной частоты вращения 800 миндвигатель разгоняют определенное количество раз до верхнего предела,равного и = и+дп (для Д,п=300 мин ).Обкатка считается законченнойна данном этапе, когда стабилизируется значение угла псворота коленчатого вала при выбеге двигателя с заданного верхнего предела до начальнойчастоты вращения. Затем двигатель переводится на следующий интервал разгонов, добавляя к заданному на...

Номер патента: 973072

Опубликовано: 15.11.1982

Авторы: Курляндчик, Кучинскас, Подколзин, Рузгас

МПК: A01F 15/02

Метки: брикетного, матрица, пресса

...брикетов, так как в процессе эксплуатации этот зазор заполняется частицами прессуемого материала и, вследствие выполнения формующей и калибруюшей частей разного поперечного сечения в переходной зоне между ними по периметру сечения образуется плавный переход из налипшего на стенки канала матрицы материала, наклоненного по отношению к стенке калибрующей части под углом внутреннего трения. Залипший материал постепенно затвердевает, что обеспечивается его длительным пребыванием в зоне высоких давлений, и не образует прочной связи с формируемым брикетом, обладающим гораздо меньшей прочностью.Для формирования плавного перехода между калибрующей и формуюшей частями канала из прессуемого материала и образования его прочной связи со стенками...

Номер патента: 969932

Опубликовано: 30.10.1982

Авторы: Ждановский, Козлов, Николаенко, Подколзин

МПК: F02M 65/00

Метки: дизеля, оценки, состояния, технического, форсунки

...установленный междуд 5выходами пиковых детекторов и регистратором.Определение отношения амплитуд вибросигналов при подъеме и опускании иглыраспылителя исключает влияние йередаточной функции канала вибросигналов надиагностический параметр:"род)д посф25На чертеже представлена блок-схемаустройства,Устройство состоит из вибропреобразователя 1, нормализатора 2, фильтра-пробки 3, машстабирующего усилителя 4,фильтра 5 низких частот, пикового детектора 6, фильтра 7 высоких частот, пикового детектора 8, блока 9 деления и регистратора 10.Осуществление способа и работа устройства происходит следующим образом.На корпус форсунки устанавливаетсявибропреобраэователь и соединяется с устройством для измерения и обработки виб росигналов,...

Номер патента: 959126

Опубликовано: 15.09.1982

Авторы: Конев, Корнеев, Мелешкин, Николаев, Подколзин, Порывай, Прокофьев, Пусь, Решин, Тайкач

МПК: G08C 19/18

Метки: информации, передачи, приема, сбора

...кнопку 15 Сброс. В состав приемного узла 3 входят приемник 16, блок 17 памяти, блок 18 контроля, хронизатор 19, блок 20 сопряжения, передатчик 21, элемент 22 блокировки, кнопку 23 включения электропитания. Коммутатор 2, приемный узел 3 и регистратор 4 установлены на диспетчерском пункте 24,Кроме того, каждый контролируемый пунт 1, - 1 ц содержит блок 25 датчиков, формирователь 26 сигналов блокировки, блок 27 оперативной памяти, формирователь 28 сигналов времени, формирователь 29 команд, формирователь 30 сигналов сброса,5 1 О 15 20 25 30 35 40 45 переключатель 31, постоянный блок 32 памяти.Устройство работает следующим образом, Сигналы от блока 25 датчиков поступают в формирователь 26, в котором в случае, возникновения неисправности на...

Номер патента: 956749

Опубликовано: 07.09.1982

Авторы: Викторов, Гриневский, Дон, Лопатин, Подколзин, Шепет

МПК: E21B 33/13

Метки: вещества, жидкого, нанесения, скважин, стенки, тампонажного

...устрействообщий вид,Устройство состоит из спускаемогона колонне труб 1 контейнера 2 стампонажным веществом 3 и разбрызгивателя .4, выполненного в виде днища с15 отверстием 5. Контейнер снабжен двумяподпружиненными обратными клапанамиб и 7, причем, клапан б расположен вверхней части контейнера, а клапан7 - в его нижней части.20 Пружина 8 верхнего клапана б оттарирована йа давление, превышающее. на 3-5 атм. то давление, на котороеоттарирована пружина 9 нижнегоклапана 7.25 Устройство работает следующимобразом. В.контейнер 2 заливают необходимыйобъем тампонажного веществаПослеэтого устройство на колонне трубспускают в скважину до нижней грани956749 ИИПИ каз 6543/15 Тираж 623 Подписное Филиал ППП "Патент", г.ужгород, ул,Проект цы эоны...

Номер патента: 954049

Опубликовано: 30.08.1982

Авторы: Гельман, Коршунов, Лещинскас, Подколзин

МПК: A01F 15/00

Метки: брикетный, пресс

...соединена с увлажнителем.На чертеже показан предлагаемыйпресс.Брикетный пресс содержит канал 1,прессования, поршень 2 прессуемогомеханизма, камеру 3 охлаждения канала 1, питатель 4., смеситель-кондиционер 5 с камерой б обогрева, трубопровод 7, соединяющий камеру 3 охлаждения канала 1 с камерой б обогрева, увлажнитель 8, выполненный в виде трубопровода с вентилем 9 и трубопровод 10, соединяющий камеру б обогрева с увлажнителем 8.При работе пресса корм перешивается по каналу 1 прессования и вследствие трения нагревает его стенки, Тепло, выделяемое при этом, нагревает воду в камере 3 охлаждения, Нагретая вода через трубопровод 7 подается в камеру б обогрева смесителя-кондиционера 5 и подогревает стенки смесителя 5, а...

Номер патента: 940690

Опубликовано: 07.07.1982

Авторы: Коршунов, Подколзин

МПК: A01F 15/00

Метки: кормов, пресс

...вальцами 4и 5, оси которых установлены на задней 6и передней 7 плитах,К передней плите 7 прикреплены распределительные лопатки 8 и 9, размещенные над рабочей поверхностью матрицы 3и внутри приемника 10, связанного с питающим лотком 11.Распределительные лопатки 8 и 9 имеют форму угольников, вершины которыхрасположены на середине ширины рабочей ловерхности матрицы 3.Пресс кормов работает следующим образом.Материал по питающему лотку 11 поступает в цилиндрический приемник 10 нЗаказ 725/631 Изд. Л"е 188 Тирани 699 Подписное 1 ПО Поиск Государственного комитета СССР по делам изобретении и открытий 113035, Москва, )К, 11 аушская наб., д. 45 п. Харьк. Фил, пред. Патент при помощи распределительных лопаток 8 и 9 подается на рабочую поверхность...

Номер патента: 938824

Опубликовано: 30.06.1982

Авторы: Подколзин, Серулявичус

МПК: A01F 15/10

Метки: брикетного, питатель, пресса

...тель брикетного пресса, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 2; на фиг, 4 - развертка корпуса.Питатель включает шнек 1, размещенный в цилиндрическом корпусе 2, на внутренней поверхности которого закреплены по винтовой линии ребра 3. К корпусу присоединена загрузочная горловина 4, снабженная планками 5, расположенными перпендикулярно к оси шнека и примыкающими своими торцами к торцам ребер 3. Планки 5 имеют высоту, превышающую ширину зазора между внутренней поверхностью корпуса и навивкой 6 шнека 1, которая выполнена с вырезами 7 для планок. Последние имеют длину, уменьшающуюся в направлении осевого перемещения материала, причем длина планок определяется аналитически по выражению, указанному выше, Ребра...

Номер патента: 929462

Опубликовано: 23.05.1982

Авторы: Колтун, Подколзин

МПК: B30B 11/20

Метки: брикетный, пресс

...На фиг. 1 изображен брикетный пресс,вид сверху с местным разрезом; на фиг. 2 - разрез А - А на фиг, 1.Брикетный пресс состоит из матрицы,образованной нижним кольцом 1 с профилированными трапециевидными радиальными углублениями, часть длины которых закрывается по ширине верхним кольцом 2 матрицы меньшего наружного диаметра, скрепленным с кольцом 1 болтами 3, При этом в матрице образуются формующие ка929462 Формула изобретения Фис 1 фиг СоставитеТехред А. Б Тираж 696 Государственногелам изобретени сква, Ж - 35, Р Патент, г. Уж Редактор А. Заказ 3 1 И ан ишкииа ВНИИПИ по 113035, М илиал ПППналы, переходящие в периферийной зоне в открытые углубления, закрываемые упругими пластинами 4, сверху которых установлены плоские изогнутые пружины 5,...

Номер патента: 922287

Опубликовано: 23.04.1982

Авторы: Михайлов, Морозов, Николаев, Нужнов, Подколзин, Полей, Сычев, Швыряев

МПК: E21D 23/16

Метки: гидросистема, крепи, секции

...гидро- стойки, при этом обратный управляемый клапан стоечного блока выполнен с дополнительным толкателем, образующим полость, соединенную с каналом передвижения секции крепи и с полостью толкателя дополнительного управляемого клапана. 30 Источники информации,принятые во внимание при экспертизе1. Суслов Н.И, Анализ некоторыхсвойств гидросистем крепей. Сб."Научные сообщения ИГД им. А,А.Скочинско-"гой., 1969, М 69, с., 39,2. Авторское свидетельство СССРУ 259784, кл, Е 21 Р 23/16 1964(прототип) . 3 92228На чертеже изображена принципиальная гидравлическая схема секции крепи,Гидросистема секции крепи содержит гидростойку. 1 со стоечным блоком 2, включающим предохранительныйклапан 3 и гидрозамок 4 с дополнительным толкателем 5,...

Номер патента: 912482

Опубликовано: 15.03.1982

Авторы: Акимов, Богачева, Подколзин

МПК: B25B 21/00

Метки: гайковерт, пневматический

...торцовых паза 24 и 25 со стороны золотника 5,,выходящих в крайние отверстия 21 и 23втулки 6 и периодически сообщаемых ссоответствующими пазами золотника 5,Храповое колесо 10 размещено на центральной оси 4 воздухораспределителя 3 с помощью шпонки 26. Собачка 11свободно посажена на оси 4 и размещена на водиле 7, а собачка 12 шарнирноустановлена в корпусе 1. Водило 7через соединительное звено 27 шарнирно соединено, винтом 28 со стержнем 8,к.которому крепится двумя крепежнымивинтами 29 пусковая кнопка 9. Втулка 6 запрессована в корпусе 1 и зафиксирована в заданном положении штифтом 30,Пневматический гайковерт работаетследующим образом.При нажатии на пусковую кнопку 9колебательное движение вокруг центральной оси 4 водила 7...

Номер патента: 912110

Опубликовано: 15.03.1982

Авторы: Подколзин, Уваров

МПК: A01F 15/00

Метки: брикетный, кормов, пресс

...роликами 2 и 3,закрепленными на водиле 4, связанномс приводным зубчатым колесом 5. К водилу консольно прикреплены несущиеэлементы б, на которых установленыФорсунки 7 для ввода связывающегораствора, размещенные между прессую4Формула изобертения 1. Брикетный пресс для кормов, включающий кольцевую матрицу с расположенными внутри нее прессующими ро-., ликами, закрепленными на водиле, и форсунки для ввода связывающего раствора, сообщенные через распределитель с насосом-дозатором, о т л и" ч а ю щ и й с я тем, что, с целью улучшения качества брикетов путем повышения равномерности распределения связывающего раствора в прессуемом корме, водило снабжено йесущими элементами, на которых установлены форсунки для .ввода связывающего раствора,...

Номер патента: 911006

Опубликовано: 07.03.1982

Авторы: Васильев, Даценко, Никитин, Подколзин

МПК: E21B 17/06

Метки: бурильной, колонны, разделитель

...в кольцевую воздушную камеру,Кроме того камера компенсаторагидростатического давления гидравли"чески связана с затрубным пространством.На чертеже изображен предлагаемыйразделитель бурильной колонны, общий вид.Разделитель состоит из корпуса 1,имеющего наружную;2 и внутреннюю 3цилиндрические стенки, и .трубчатогошпинделя 4, телескопически закрепленного при помощи шпонок 5 междустенками, корпуса. В верхней частикорпуса выполнена кольцевая воздушная камера 6, в которой расположенторец шпинделя 4. Между шпинделем 4 40и наружной 2 стенкой корпуса выполнена дополнительная камера 7, заполненная промывочной жидкостью и посредством окон 8 гидравлически связаннаяс затрубным,пространством. На боковой поверхности шпинделя 4 жесткозакреплен поршень...

Номер патента: 910165

Опубликовано: 07.03.1982

Авторы: Зайцев, Зеньков, Кузнецов, Подколзин, Яковенко

МПК: A62C 27/00

Метки: автомобиль, пожарный

...стойормула изобретен о цилиндра,в полости Пожарный автомобиль, содер азмещенные на шасси цистерну асящим веществом и подъемное щии. огн оик тн це цили стоои . Изобретение от тся к противопожарной технике, менно к пожарным автомобилям.Известен пожарный автомобиль, содержащий размещенные на шасси цистерну с огнегасящим веществом и подъемое устройство с поворотной стойкой,смонтированной на опоре 1 1.Недостатком его является малаяемкость цистерны для огнегасящеговещества, что ограничивает возможности тактического использования автомобиля,Цель изобретениякости цистерны с ссхрапараметров шасси.Цель достигается теном автомобиле опора поки выполнена в виде полразмещенного вертикальнцистерны, при этом повоустановлена на верхнем виде...

Номер патента: 905417

Опубликовано: 15.02.1982

Авторы: Басович, Бергштейн, Великосельский, Ворожбитов, Вугин, Губерман, Подколзин

МПК: E21B 12/02

Метки: абразивного, бурового, износа, инструмента

...который располагают по высоте углубления сло 2 о ями разного цвета, а о степени износа бурового инструмента судят по цвету обнаженного слоя индикатора.Углубления на поверхности труб выполняют путем сверления, вдавливаюния штампа или каким-либо иным способом. Глубина905417 Формула изобретения Составитель В. Родина Редактор Н. Воловик Техред А. Бойкас Корректор Н.Швыдкая Заказ 32/44 Тираж 623 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4этих углублений равна величине допустимого износа наружной поверхности труб, а их диаметр выбирается в зависимости от размера труб с таким расчетом, чтобы концентрация напряжения...

Номер патента: 904567

Опубликовано: 15.02.1982

Авторы: Коршунов, Подколзин

МПК: A01F 15/00

Метки: кормов, питатель, пресса

...входного зазора по диаметру между питателем и камерой прессования 5, Для этой цели в более загруженной части матрицы 6 при ослаблении болтов 8 заслонки 7 необходимо переместить к центру, увеличив их вылет, тем самым уменьшив входной зазор. В менее загруженной части матрицы 6 при ослаблении болтов 8, заслонки 7 необходимо переместить от центра, уменьшив вылет Ь, тем самым увеличить входной зазор.При неравномерном распределении материала каждый сектор периметра ,имеет производительность, равную= Е.р,1где Ч - скорость осевого движенияматериала, м/с (эта скоростьопределяется кинематическим режимом подающего шнекаи для всех секторов входногосечения камеры прессованияодинакова);Р - насыпная масса материала, подаваемого в камеру прессования,...

Номер патента: 880396

Опубликовано: 15.11.1981

Авторы: Подколзин, Уваров

МПК: A23K 1/20

Метки: брикетов, гранул, кормовых, производства

...33 20 Предлагаемый способ 400-500 О, 125 20 Формула изобретения брикетов или гранул, включающем циклическую подачу и уплотнение порций прессуемой массы в канале, после окончания каждого цикла уплотнения на торец уплотненной массы наносят связывающее вещество, в качестве которого используют подогретую до 60-80 фС мелассу. При этом связывающее вещество наносится только на поверхность контакта двух соседних порций, а не распределяется по всему объему прессуемой массы. Даже при незначитель.ном усилии прессования силы сцепления связывающего вещества обеспечивают получение прочной связи между отдельными порциями, а сами порции достаточно прочны за счет переплетения между собой частиц прессуемой массы. Таким образом, предлагаемый способ...

Номер патента: 865208

Опубликовано: 23.09.1981

Авторы: Подколзин, Рузгас

МПК: A01F 15/00

Метки: волокнистых, пресс, уплотнения

...чтобы взоне уплотнения и выдержки материалапод давлением нажимные элементы 5верхней непрерывной цепи 3 находилисьбы строго над нажимными элементами 6нижней непрерывной цепи 4, для совпадения выступов 18 с зацепами 17 рычагов 15. Цилинцрическая часть барабанов 7-10 опирается на башмаки 5 и6, создавая необходимое усилие дляуплотнения материала в начале и концезоны уплотнения и выдержки материалапод давлением. Пресс для уплотнения волокнистых материалов работает следующим образом.Подлежащий уплотнению материал из приемного бункера 13 нижней прессую щей лентой 2 транспортируется к началу зоны уплотнения и выдержки материала под давлением. Толщина слоя материала при этом ограничивается дозирующим устройством 14. В начале зоны материал...

Номер патента: 861029

Опубликовано: 07.09.1981

Авторы: Гончаревич, Медведев, Подколзин, Сокол

МПК: B24B 31/06

Метки: вибрационной, длинномерных

...Ь осуществляется при помощипротягивающего устройства, представляющего собой два барабана 9 и 10,Вибровозбуждение осуществляется при помощи вибратора 11. Вибрационныи контейо нер подрессорен на пружинах (на чертежене показано).Устройство работает следующими бзом.861029 Формула изобретения Составнтслв Т. Ермакова Редактор Н, Коляда Текред М, Гайдамак Корректоры: О. Тюрина и Е. ХмелеваЗаказ 1819/18 Изд. Ю 503 Тираж 915 ПодписносНПО Поиск Государственного комптста СССР по делам изобрстсний и открытий113035, Москва, Ж, Раушская наб., д. 45 ипография, пр. Сапунова крепляется на корпусе 1. После этого через ниппель 4 в полость А нагнетается сжатый воздух, Колебания корпуса 1 и эластичной оболочки 2 с находящимся там абразивным матсриалом 5...

Номер патента: 859193

Опубликовано: 30.08.1981

Авторы: Пимпе, Подколзин

МПК: B30B 15/14

Метки: пресса, работой

...подаваемого в смеситель 17, а затем в прессующий орган 1, чем обеспечивается постоянная нагрузка двигателя.Сигнал датчика б веса, пропорциональный расходу основного компонента в дозаторе 5, и сигнал датчи ка 12 расхода дополнительного компонента, умноженный на коэффициент процентного соотношения компонентовр сравниваются в регуляторе 7 и при отклонении разности сигналов форми руется управляющее воздействие на исполнительный механизм 8, который меняет величину потока дополнительного компонента в дозаторе 13, до тех пор пока соотношение компонентов не станет равным заданному.Сигнал управления с регулятора7 и через исполнительный механизм 8 и синхронизатор 9 управляет исполнительным механизмом 10, который изменяет количество связующих...

Номер патента: 824179

Опубликовано: 23.04.1981

Авторы: Подколзин, Подкользина

МПК: G06F 1/04

Метки: импульсов, распределения

...показана схема устройства.Устройство содержит генератор 1 периодов распределения, генератор 2 каналь824179 йковКоректор М. ДемчПодписноета СССРрытийнаб., д. 4/5Проектная, 4 Составитель В. БТехред А. БойкасТираж 745 арстве нного комите зобретений и отк Ж - 35, Раушская , г. Ужгород, ул ных интервалов, распределитель 3 канальных и ьчульсов, элемент ИЛИ 4, М выходов о распределителя 3 канальных импульсов, еперагор 6 цикловых интервалов, распределитель 7 цнкловых импульсов, элемент ИЛИ 8, Х выходов 9 распределителя 7 цнкловцх импульсов, генератор 1 О тактовых импульсов, распределитель 11 тактовых импульсов, 1. выходов 12 распределителя 11 тактовых импульсов.Устройство работает следующим образом, При поступлении импульса с выхода...

Номер патента: 808797

Опубликовано: 28.02.1981

Авторы: Вялков, Желтяков, Мигаль, Парасюк, Подколзин

МПК: F26B 9/06

Метки: сушки

...изменения положения шибера 8,дымоход 12 и термопары 13,Сушка изделий, преимущественно.стопоров сталераэливочных ковшей,осуществляется следующим образом.Продукты горения из топки 4 по"ступают в камеру 1, заполняют пространство между высушиваемыми стоО порами 3, которые закрепленына крышке 2 камеры 1, Затем проходят перфорационные отверстия 6 и 9, размещенные в верхней части коллектора 5 и шибера 8, и далее перфорационные отверстия 7 и 10, размещенные в нижней части коллектора 5 и шибера 8. После этого продукты горения направляются в дымоход 12. Количество удаляемых продуктов горения в верхней и нижней частях камеры регулируется поворотом привода 11 шибера 8 вокруг вертикальной оси. Температура продуктов горения в камере определяется с...

Номер патента: 797098

Опубликовано: 15.01.1981

Авторы: Копаевич, Подколзин

МПК: H05K 10/00

Метки: двухканальноеустройство, резервированное, темпе-ратуры

...обмоткой 16 обратной связи и обмоткой реле 18, так же как и второй вывод нагревателя 15, соединены через блок 19 пеоеключения каналов с общей точкой двухФазного питания источника 20. Питание выходных усилителей 17 от источника 20 в зависимости от команд блока 19 переключения каналов посту Р пает на основной 1 и резервный 2 канал по выходам 21 или 22. Входы 23 и 24 блока 19 переключения каналов соединены с выходами соответствующих элементов 5 задержки. Контактами 25 реле 18 на входы 26 и 27 блока 28 управления разогревом подается команда, характеризующая режим разогрева. Выходы 29 и 30 блока 28 соеди" иены с управляющими входами 31 блоков 3 контроля недогрева каждого канала 1 и 2, а выходы 32 и 33 - с управляющими входами 34...

Номер патента: 796837

Опубликовано: 15.01.1981

Авторы: Подколзин, Подкользина

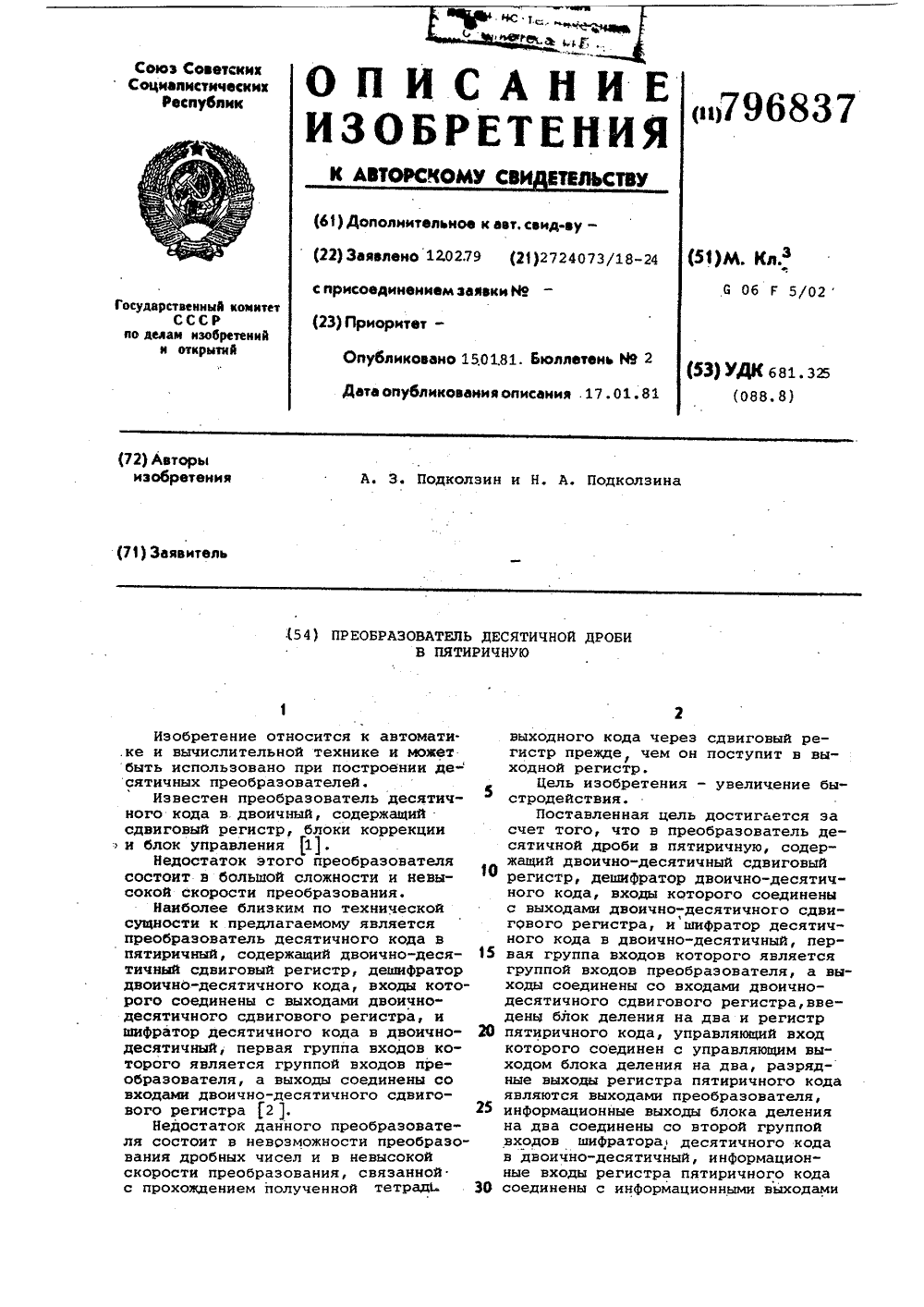

МПК: G06F 5/02

Метки: десятичной, дробив, пятиричную

...блока 4 деления надва, регистра 5 пятиричного кода.Алгоритм перевода десятичного дробного числа в пятиричную систему заключается в последовательном делениидесятичного числа и промежуточныхчастных на 0,2; старшие отбрасываемые разряды промежуточных частных,взятые в прямом порядке, представляют собой пятиричный эквивалент; количество процедур деления (количестворазрядов пятиричного эквивалента) определяется заданной точностью вычислений. При аппаратурной реализацииделение десятичного числа на 0,2 заменяется делением на 2.П р и м е р. Перевод десятичнойдроби 0,4624 в пятиричную систему:Е 4624 2Преобразователь работает следующимобразом,Иэ двоично-десятичного сдвигового регистра 2 К-й разряд переводимого (промежуточного частного ),...
