Уплотнительное соединение

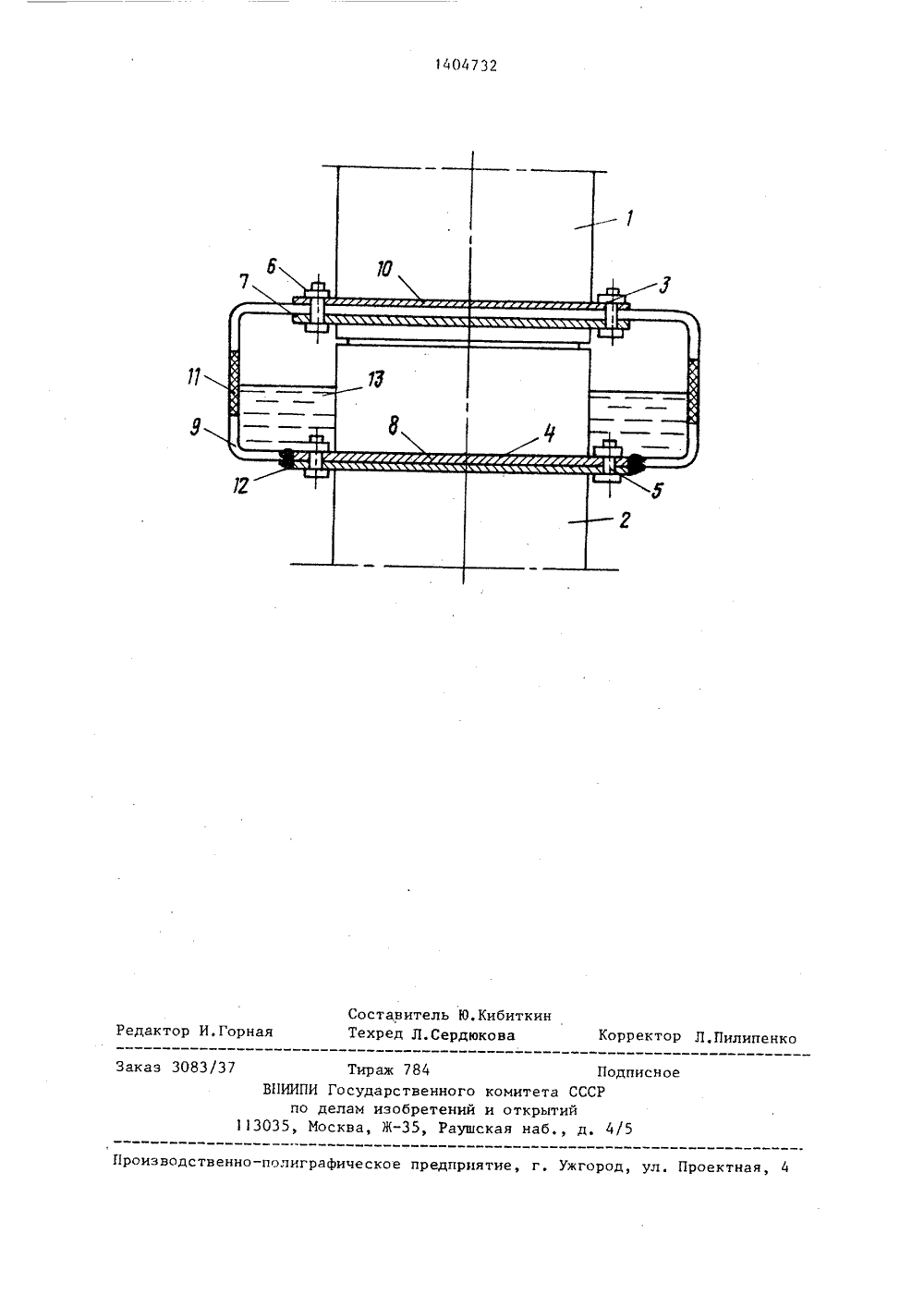

СОЮЗ СОВЕ СОЦИАЛИСТ РЕСПУБЛИН Х 404732 09 5/40 51)4 Р 16 31 ЯРА;р,Д ЫТИИОПИСАНИЕ ИЗОБРЕТ с 1Мхаау а, соедстями соторыхэлемент ви нного торцо и выми поверхн магнито да- одакреплен нав, Другой маругим полымнный магнитнбразованнаяполыми элеме о ин из ном из полых топровод обр ментом зазор жидкостью. П лотнительным гний аполн лость узлом н идкость бо агнит. -ругимбочей усе в Ясистем. ил,ГОСУДАРСТВЕННЫЙ НОМИТЕТ СС ПО ЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР АВТОРСКОМУ СВИДЕТЕПЬСТ(71) Белорусский технологический институт им. С.М.Кирова(56) Авторское свидетельство СССРУ 522821, кл. Р 16 .1 15/40, 1971,(57) Изобретение относится к транспортировке среды по трубопроводам,в частности к уплотнительной технике шарнирных соединений, и позволяетповысить надежность соединения засчет исключения утечки рабочей жидкости преимущественно при вертикальном расположении осей малых элементов, Уплотнительный узел выполнен ми, частично заполнена взаимно не смешивающеися как с чей, так и с магнитной жидкость Магнитопровод, образующий зазор полым элементом и заполненный м ной жидкостью, расположен под д магнитопроводом. При проходе ра среды через щель в опорном корп полости образуется двухслойная ма. Рабочая среда находится све закрыта магнитопроводом и фланц 1Изобретение относится к транспортировке среды по трубопроводам и может быть использовано для герметизации разъемньх соединений трубопрово 5дов.Цель изобретения - повышение надежности соединения за счет исключения утечек рабочей жидкости преимущественно при вертикальном расположе Онии осей малых элементов.На чертеже показана принципиальная схема уплотнительного соединения.Уплотнительное соединение содержит подвижный верхний 1 и нижний неподвижный 2 трубопроводы. В торцеподвижного 1 и неподвижного 2 трубопроводов приварены фланцы 3 и 4 соответственно, в которых по окружностямвыполнены отверстия 5 для монтажаузла. Между Фланцами 3 и 4 установлено шарнирное устройство 6, котороесвоим верхним подвижным фланцем 7.крепится с Фланцем 3 подвижного верхнего трубопровода 1,.а нижним фланцем 8 - с фланцем 4 неподвижногонижнего трубопровода 2, между Фланцами 3 и 7 устанавливается магнитопровод 9. Между фланцем 3 и магнитопроводом 9 для герметизации устанавливают прокладку 10, В корпусе магнитопровода 9 торцовыми поверхностямикрепится постоянный магнит 11,В зазоре между магнитопроводом 9и фланцами 4 и 8 располагают магнитную жидкость 12. В полость, образованную магнитопроводом 9, магнитом11, магнитной жидкостью 12, фланцами 7 и 8 и шарнирным устройством 6заливают несмешивающуюся жидкость 13,Уплотнительное соединение для случая слива светлых нефтепродуктов,например бензина, работает следующимобразом.В местах шарнирно соединенныхтрубопроводов при сливе бензина изза износа опорных корпусов поворотных устройств происходит утечка бензина, Проходя шарнирное соединение,бензин через щель в опорном корпусепопадает в полость, где уже размещена жидкость 13 - высоковязкий глицерин, удельный вес которого больше удельного веса бензина, при этом они взаимно не растворяются. В полости образуется двухслойная система, в которой сверху находится бензин, герметично закрытый магнитопроводом 9 и фланцем 7, а снизу - глицерин, запертый магнитной жидкостью 12 и магнитопроводом 9 с фланцем 8. Так как система не претерпевает каких-либо ударных нагрузок, резких встряхиваний и механических взбалтываний, между жидкостями сохраняется устойчивая граница раздела. и бензин не может проникать в нижнюю часть соединения, При повороте шарнирного соединения на любой угол магнитная жидкость 12 под действием магнитного поля находится в зазоре между магнитопроводом 9 и фланцем 8, тем самым предотвращается вынос жидкости из полости предлагаемого соединения, не препятствуя повороту соединяемых элементов трубопровода одного относительно другого.Формула изобретенияУплотнительное соединение, содержащее соединяемые полые элементы,один из которых установлен с возможностью перемещения относительно дру-гого, и уплотнительный узел, о т -л и ч а ю щ е е с я тем, что, сцелью повышения надежности соединенияза счет исключения утечек рабочей жидкости преимущественно при вертикальномрасположении осей малых элементов, уплотнительный узел выполнен в видемагнита, соединенного торцовыми поверхностями с магнитопроводами, одиниз которых закреплен на одном изполых элементов, а другой образуетс другим полым элементом зазор, который заполнен магнитной жидкостью,при этом полость, образованная уплотнительным узлом и полыми элементами,частично заполнена жидкостью, взаимнонесмешивающейся как с рабочей, так ис магнитной жидкостью, с плотностью,большей, чем плотность рабочей среды,причем магнитопровод, образующий зазор с полым элементом, заполненныймагнитной жидкостью, расположен поддругим магнитопроводом,.Сердюкова Соста Техре Корректор Л.Пилипенк актор И.Горна Заказ 3083/ одписно роизвод венно-полиграфическое предприятие, г, Ужгород, ул. Проектн Тираж 784 ВНИИПИ Государственного по делам изобретений 13035, Москва, Ж, Рауш
