Пульсатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

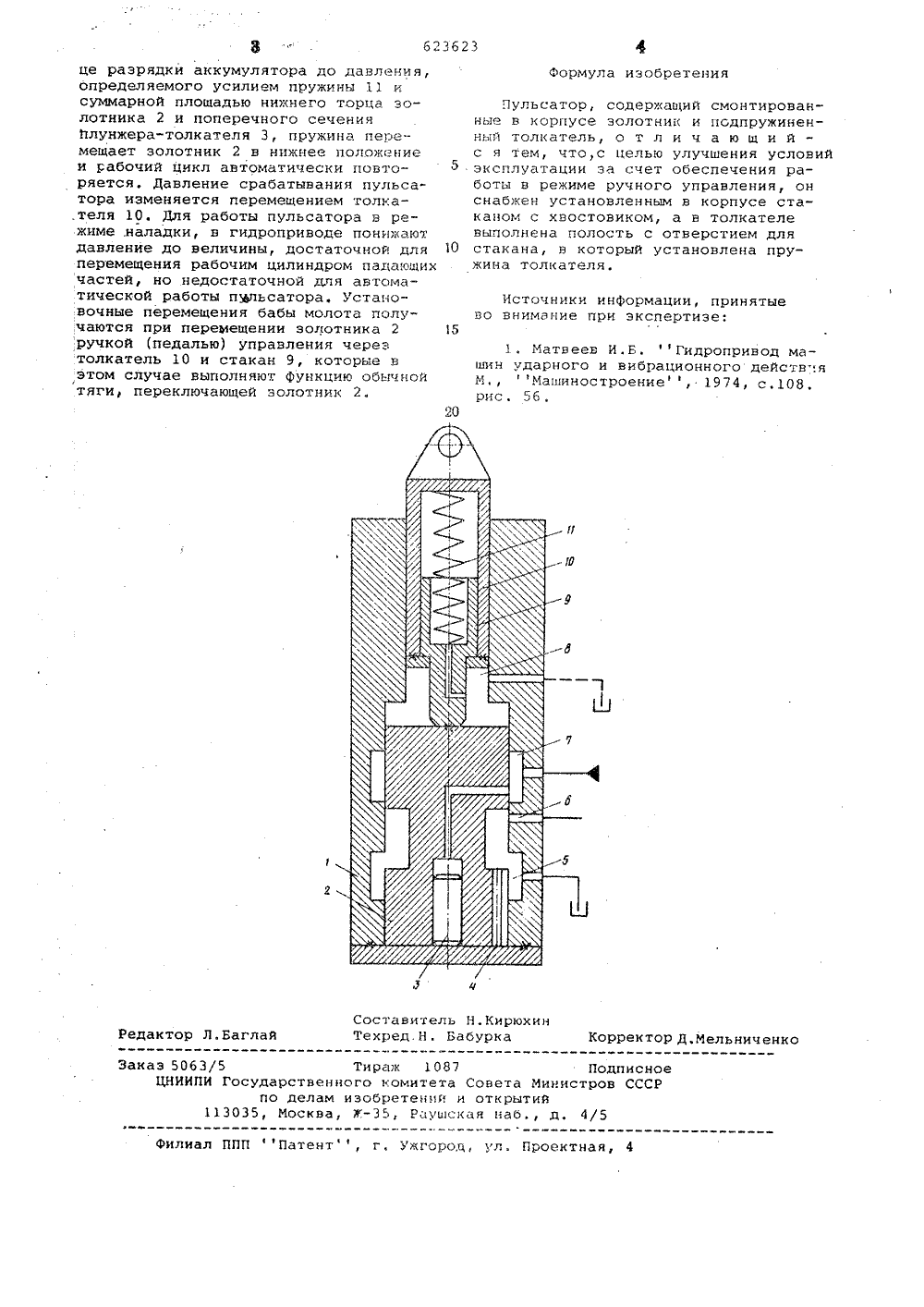

(22) Заявлеио 021276. (21) 2423728/25-2 21 7 7 2 Государственный комитетСовета Министров СССРпо делам изобретенийи открытий 3) Приорите 3) Опубликовано 1509,78.Бюллетень35) Дата опубликования описания 01,08,7 2) Авторы изобретения В.А. Пиш Б.Матвеев, И.З.Мансуров, Н,Н.Волков и Ю.П.Пасько 7) Заявитель нницкий политехнический инстит 4) ПУЛЬСАТОР ляется улучции за счетжиме ручного . хвослостьой с присоединением зая Изобретение относится к областиобработки металлов давлением, а именно к конструкции привода молотов,Известен пульсатор, содержащийсмонтированные в корпусе золотник иподпружиненный толкатель 11 .Недостатком данного устройстваявляется невозможность работы в режиме ручного управленияЦелью изобретения явшение условий эксплуатаобеспечения работы в реуправления.Цель достигается тем, что пульсатор снабжен установленным в корпусе стаканом, на котором выполнентовик, а в толкателе.выполнена пос отверстием для стакана, в которустановлена пружина толкателя.На чертеже показана схема предлагаемого пульсатора.В корпусе 1 пульсатора установлензолотник 2, в нижней части которогоразмещен плунжер-толкатель 3 и выполнено отверстие 4. Корпус 1 выполненс расточкой 5, каналом 6 и расточкой7. Расточка 5 подключена к сливноймагистрали, канал 6 - к поршневойполости одноштокового рабочего цилиндра, и расточка 7 подключена к штоковой полости этого цилиндра и к напорной магистрали гидропривода молота (рабочий цилиндр молота на черт. не показан). Верхняя торцовая полость 8 пульсатора сообщается с атмосферой через дренак.дую магистраль. В верхней части корпуса 1 установлен стакан 9 и толкатель 10, неподвижно установленные один в другом, В полости толкателя размещена пружина 11. Толкатель 10 связан с рычагом (педалью) управления (на черт. не показан), а стакан 9 - с золотником 2.Работа пульсатора в автоматическом режиме заключается в следующем (исходное положение золотника 2 показано на черт.). С повышением давления в напорной магистрали гидропривода .и в расточке 7, рабочая жидкость воздействует на плунжер-толкатель 3 и золотник 2, и последний смещается вверх и сообщает канал 6, т.е. поршневую полость рабочего цилиндра (на черт. не показан) с напорной магистралью гидропривода.Происходит разрядка гидроаккумулятора и разгон падающих частей молота для удара. При этом давление рабочей. жидкости (после переключения пульсатора) действует на площадь нижнего торца золотника 2. В кон623623 формула изобретения Источники информации, принятыево внимание при экспертизе; Составитель Н,Кирюхин Редактор Л.Баглай Техред.Н. Бабурка Корректор Д.Мельниченко1087 Подпкатета Совета Министровтенин и открытийРаушская наб., д, 4/5 аказ 506 ЦНИИ Л/5 Тираж Государственного ко по делам иэобре 13035, Москва, Жн С филиал ППП Патент, г. Ужгород, ул. Проектна це разрядки аккумулятора до давления,определяемого усилием пружины 11 исуммарной площадью нижнего торца золотника 2 и поперечного сеченияЬлунжера-толкателя 3, пружина перемещает золотник 2 в нижнее положениеи рабочий цикл автоматически повторяется. Давление срабатывания пульсатора изменяется перемещением толка.теля 10. Для работы пульсатора в режиме наладки, в гидроприводе понижаютдавление до величины, достаточной для 10перемещения рабочим цилиндром падающихчастей, но недостаточной для автоматической работы пЪпьсатора. установочные перемещения бабы молота получаются при перемещении золотника 2 15ручкой (педалью) управления черезтолкатель 10 и стакан 9, которые вэтом случае выполняют функцию обычнойтяги, переключающей золотник 2. Пульсатор, содержащий смонтированные в корпусе золотник и подпружиненный толкатель, о т л и ч а ю щ и й с я тем, что,с целью улучшения условий эксплуатации за счет обеспечения работы в режиме ручного управления, он снабжен установленным в корпусе стаканом с хвостовиком, а в толкателе выполнена полость с отверстием для стакана, в который установлена пружина толкателя. 1. Матвеев И.Б. Гидропривод машин ударного и вибрационного действ.я М Машиностроение, 1974, с.108, рис.,б .
СмотретьЗаявка
2423728, 02.12.1976
ВИННИЦКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ПИШЕНИН ВЛАДИМИР АЛЕКСЕЕВИЧ, МАТВЕЕВ ИГОРЬ БОРИСОВИЧ, МАНСУРОВ ИБРАГИМ ЗИЯТДИНОВИЧ, ВОЛКОВ НИКОЛАЙ НИКОЛАЕВИЧ, ПАСЬКО ЮРИЙ ПЕТРОВИЧ
МПК / Метки
МПК: B21J 7/28
Метки: пульсатор
Опубликовано: 15.09.1978
Код ссылки
