Номер патента: 909575

Опубликовано: 28.02.1982

Авторы: Литвин, Фельдман

МПК: G01F 1/64

Метки: анализатор, аппаратуры, дизелей, работы, топливной

...постоянных напряжений с первого выхода блока 7 поступает на вход указателя 14 знака, сигналиэирующего у какой форсунки амплитуда впрыска больше. Одновременно с сигналом разности величина разности постоянных напряжений со второго выхода блока 7 вычитания подается на один из входов коммутатора 3, на другой вход которого подается постоянное напряжение с преобразова- теля.5 10 1 20 25 М ЗЗ 40 на амплитуде входного постоянногонапряжения или разности амплитуд взависимости от режима измерения индикатора 12, подаются навход блока 9управления счетчиком 10 и заполняются импульсы генератора .11, которыезаписываются счетчиком 10Числозаписанных импульсов пропорциональноамплитуде входного постоянного напряжения или разности амплитуд и...

Номер патента: 906901

Опубликовано: 23.02.1982

Авторы: Кучук, Литвин

МПК: B66C 1/66

Метки: захватное, контейнеров

...6 и 7 (фиг. 2), огибаемыев бесконечным гибким элементом 8. Взаимнопротивоположные ветви гибкого элемента 8прикреплены к выдвижным балкам 2 и 3.На основной раме 1 горизонтально установлен силовой гидроцилиндр 9. На конце щто 90690151 С Формула изобретения ка 10 гидроцилиндра 9 закреплены два спаренных блока 11 и 12, огибаемые дополнительными гибкими элементами 13 и 14. Одни концы гибких элементов 13 и 14 прикреплены к основной раме 1, а другие - к выдвижной балке 2.Устройство работает следующим образом,Для выполненияпогрузочно-разгрузочных работ с большими контейнерами выдвигают балки 2 и 3 из основной рамы 1, Для этого подают рабочую жидкость в поршневую полость силового гидроцилиндра 9. Шток 1 О, выдвигаясь из гидроцилиндра 9,...

Номер патента: 904561

Опубликовано: 15.02.1982

Авторы: Воронков, Коновалов, Кривицкий, Литвин

МПК: A01D 87/00

Метки: грубых, кормов, погрузчик-измельчитель

...рабочий орган 3, а на другом - вентилятор 4 с эагрузной горловиной 5. В выгрузной горловине 5 параллельно оси вентилятора 4 установлен иэмельчающий рабочий орган, выполненный в виде штифтового барабана 6, вэаимодействуюшего с закрепленными на внутрен" ней стенке выгруэной горловины 5 противорезами 7. Для регулироваиая давления в зоне расположения штифтового барабана 6 в выгруэной, горловине 5 установлен клапан, выполненный в виде заслонки 8904561 НИИПИ Заказ 184/2 Тираж б 89 Подписно Филиал ППП "Патент", г.ужгород, ул.Проектная,4 Погруэчик-иэмельчитель для грубых кормов используют следующим образом.В процессе работы погрузчика-измельчителя отделенные от монолитазаборным органом 3 частицы кормаподхватываются всасывающим воздушным...

Номер патента: 903717

Опубликовано: 07.02.1982

Авторы: Литвин, Фельдман

МПК: G01L 3/24

Метки: внутреннего, двигателей, мощности, сгорания

...выходами источника 11онегиных напряжений. Коммутатор 6 связан с блоком 13 управления и схемой 15запуска.30Устройство работает следуюшрм образом,Индукционный датчик 1 импульсов,установленный, например, на место фиксатора маховика вала двигателя, выдает импульсы,. частота следования которых пропорциональна угловой скорости вращениявала, на формирователь 2, где формируются импульсы постоянной амплитуды сдлительностью равной периоду одногооборота вала, Эти, импульсы подаются на40интегратор 3, с выхода которого линейно нарастающее напряжение подается напиковый детектор 5, В течение последующей паузы интегратор 3 возвращается висходное состояние. Максимальное напря 45жение, которое достигается интегратором3 к концу импульса, с выхода...

Номер патента: 900134

Опубликовано: 23.01.1982

Авторы: Литвин, Фельдман

МПК: G01L 3/24

Метки: двигателей, мощности

...нулевого состояния в единичное, По положительному фронту импульса с прямого выхода счетного триггера 3 запускается схема 11 временной задержки, которая выдает импульс фиксированной длительности, соответствующей определенной частоте вращеныя вала двигателя при свободном разгоне. Это время задается схемой 6, состоянием управляющего триггера 4 и зависит от типа двигателя.С выхода схемы 11 временной задержки импульс подается на второй вход счетного триггера 3 и задним фронтом возвращает его в нулевое состояние. При достижении первой из заданных скоростей возвращение триггера 3 в нулевое состояние достигается или приходом входного импульса с формирователя 2 или импульсом с выхода ждущего мультивибратора 11. Схема 7 совпадения фиксирует...

Номер патента: 897221

Опубликовано: 15.01.1982

Авторы: Гибнер, Драчук, Ковалько, Литвин, Ситенко

МПК: A61B 5/103

Метки: статической, устойчивости, человека

...793 80109017- 7939020 с кордом У=08 У=07 Тип стопы 1Границы зонустойчивости,3 кгс ЙО 1 4помощью кронштейна 3 устанавливается толкатель 11 так, чтобы толчок попал в область позвоночника между нижними концами лопаток тела исследуемого. Устанавливают напряжение блока 5 питания таким образом, чтобы сила толчка была вначале несколько граммов, затем силу толчка постепент но увеличивают до потери устойцивосе ти. При этом сигналы с тензодатчиков 8 передаются на блок 11 выделения сигналов, а затем с помощью блока 12. производится регистрация этой инфор мации, кроме того параллельно регистрируются на блоке 12 сигналы с датчика 13 в виде импульсов толчков.Кроме того, зафиксировав подвижную платформу 9 с помощью фиксатора 17, также производят...

Номер патента: 891982

Опубликовано: 23.12.1981

Авторы: Вахошин, Горячий, Калашников, Коробченко, Литвин, Рубин, Сатаров, Суханов

МПК: F02B 19/10

Метки: внутреннего, двигателя, работы, сгорания, форкамерного, четырехтактного

...обеспечивают минимальное смешение богатой и бедной смеси на такте впуска и сжатия до их воспламенения.Концентрация топлива в смеси по сечению основной камеры сгорания распределяется от наибольшей в центральной ее части до наименьшей у стенок цилиндра 2. Для этого колицест во воздуха в богатой смеси 11, вводимой в центральную зону основной камеры 5 сгорания, регулируют в зависимости от режима работы двигателя по отношению к количеству воздуха в бедной смеси б, подаваемому на периферию цилиндра 2, в следующих преде" лах; на холостом ходу 0,1-0,2; на средней нагрузке 0,08-0,2; на полной нагрузке О,Оч 5-0,08,Количество топлива в богатой смеси 11 по отношению к количеству топлива в бедной смеси 6 регулируют в таких пределах: на холостом ходу...

Номер патента: 891980

Опубликовано: 23.12.1981

Авторы: Вахошин, Горячий, Коробченко, Литвин, Окунев, Пташкин, Цапов

МПК: F02B 19/00

Метки: внутреннего, двигатель, сгорания, форкамерный

...можно связыватьс плоскостью днища поршня 3, находящегося в ВИТ,891980 6Угол 27, образованный пересекающимися в плоскости линиями 20 и 28определяется необходимой турбулизацией входящего заряда, следующим5 образом.Для того, цтобы обогащенная смесь,выходящая из окна 14 соплового канала 3, не захватывалась закрученнойструей обедненной смеси, вытекающейО из впускного канала 8, необходимоудалить выходное окно соплового канала от периферийного вихревого потои ка. Наиболее оптимальное для этогослучая расположение центра 29 выход 5 ного окна 14 относительно впускногоклапана такое, когда угол 27 междулинией 20, соединяющей центры 6.1и 7.1 соответственно клапанов 6 и 7,и линией 28, соединяющей цент"О ры 29 и 22 соответственно выходного окна 14...

Номер патента: 889342

Опубликовано: 15.12.1981

Авторы: Дышленко, Лебедев, Литвин, Тишура, Федченко, Черненко, Човнюк

МПК: B23K 20/12

Метки: заклепочных, соединений

...части заклепки. Бель изобретения - повышение производительности и снижения трудоемкости3 88При соприкосновении вращаюшейся заклепки с листом происходит их разогрев,деформация и гратообраэование, Образовавшийся при этом грат выдавливается вцилиндрический зазор между заклепкой илистом. При этом зона пластического сос(тояния материала перемещается от торцазаклепки вдоль ее оси, При выходе зоныпластического состояния на поверхностьлиста, не прекращая вращение, изменяютусилие от рабочего до нуля, что приводит,к срезу выступающей части заклепки вместе ее наименьшей прочности, т.е. позоне пластического еостояния,Команда на изменение усилия от рабочего до нуля подается .автоматически на,заранее заданной программе.П р и м е р, Для...

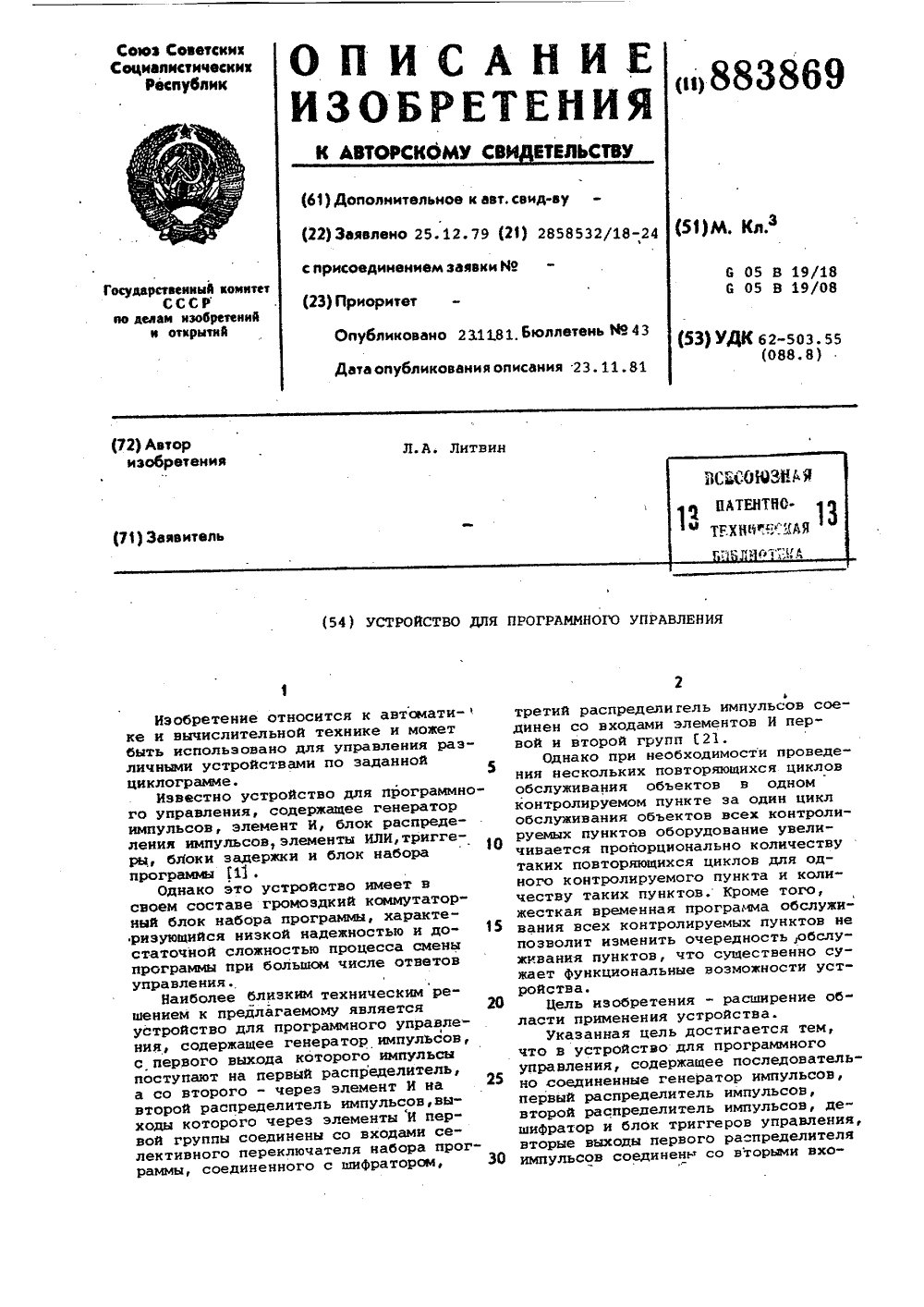

Номер патента: 883869

Опубликовано: 23.11.1981

Автор: Литвин

МПК: G05B 19/18

Метки: программного

...И дешифратора 4. Количество выходов второго распределителя 3 равно количеству обслуживаемых пунктов.Лешифратор 4 представляет собой матрицу К х и элементов И, где К - количество элементов И в одной строке, определяемое количеством необходимых управляющих сигналов для объектов на обслуживаемом пункте с максимальным количеством объектов, а д - количество элементов И в одном столбце, определяемое количеством обслуживаемых пунктовВыходы дешифратора 4 соединены с входами блока 5 триггеров управления, управляюших объектами одного пункта.Входы элемента ИЛИ б соединены с выходами тех элементов И дешифратора 4, после выключения которых в соответствии с заданием происходит переход обслуживания одного пункта на обслуживание другого,...

Номер патента: 881475

Опубликовано: 15.11.1981

Авторы: Литвин, Семенова

МПК: F25B 1/06

Метки: холодильно-деаэраторная

...три отсека с гидравлическими затворами, предназначеннымидля последовательного перелива водыиэ отсека в отсек, причем линия паровоэдушной смеси подключена к среднему отсеку, паровые пространства 3 т т(акакийи-прОектный,г ческйх газов,сточныхэнергоресурсовгнм., ДЬнецкий филиал/60. Тираж 569 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Рау, Филиал ППП "Патент", г, Ужгород, ул.Проектная,4 Охлаждаемая технологическая вода подается по линии 20 в испаритель 1 и холодной отводится по линии 21 к потребителю холода. Пары воды из испарителя 1 отсасываются главным эжектором 2 и нагнетаются в первую секцию 3 конденсатора, в которую также подается насосом 18 по линии 4 деаэрируемая вода. Нагретая и частично продеаэрируемая вода...

Номер патента: 879673

Опубликовано: 07.11.1981

Авторы: Васильев, Круглицкий, Куприенко, Литвин, Петухов, Ройз, Салдугей, Тюркина

МПК: H01J 9/22

Метки: люминофорного, покрытия

...от веса суспензии.Введение окислительного агента 10 на технологической операции приготовление люминофорной суспензии позволяет одновременно (в одну технологическую операцию) приготовлять суспензию и ввоцить в люминофорное покрытие окислитель, При этом исключаются необходимость в дополнительных операциях приготовления раствора окисляющего вещества и нанесение его на люминофорное покрытие, что значительно сокращает трудоемкость процесса и способствует его интенсификации. Применение дополнительного оборудования для обеспечения процесса.нанесения окисляющего агента на слой люминофора также исключается, 25 Способ получения Время созданиялюминофориого по- люминофорногокрытия покрытия (мин) Известный способ(прототип) 7,0 Рыхлый, с локальными...

Номер патента: 878986

Опубликовано: 07.11.1981

Авторы: Анчуков, Голиков, Литвин, Попов, Симульман

МПК: F01N 3/10

Метки: газов, дожигатель, отработавших

...яется не- неполноНедостатком эстабильное дожго сгорания.Целью изобреэффективности спечение 15бота вших ения является о дожигания отр аз, что под- тангенци- дсфлектой междуоставляет дефлектоот рабоФормула пзобретен 1 Дожигатель отработав ля внутреннего сгорания жух, наружный дефлект дефлектор цилиндрическ же подводящие патрубк нал, отличающийся обеспечения эффективно работавших газов, подв расположены тангенциал внутреннего дефлектора,Изобретение относивнутреннего сгорания,ствам, снижающим содкомпонентов в отработИзвестны устройствасичности отработавшихвнутреннего сгорания,наружный дсфлсктор итор цилиндрической фводящие патрубки и от ся к двигат именно к уст ержание токси вших газах. для снижения газов двигат содержащие ко внутренний...

Номер патента: 877276

Опубликовано: 30.10.1981

Авторы: Арист, Головко, Городецкий, Крупман, Литвин, Ляховецкий, Радченко, Симонов, Скорубский, Хаустов, Шевченко, Щербин

МПК: F27B 3/00

Метки: загрузки-выгрузки

...для передачи в после; дующем на платформу 11 (при очередной прокатке труб и 3 титанистых сплавов ). Таким образом, линия обеспечивает непрерывный технологический процесс при подготовке заготовок к прокатке иэ титанистых сплавов. Отпадает необходимость в остановке кольцевых печей, их охлаждении, очистке подины от окалины и последующем разогреве, т.е. ликвидированы непроизводительные остановки. Нахождение заготовок на верхнем уровне зоны нагрева 1,над по- диной) сокращает время их нагрева, Отпадает также необходимость в строижительстве дополнительной печи специально для нагрева титаносодержащихсплавов. Ожидаемый экономическийэффект от внедрения изобретения составляет порядка 500 тыс.руб. в год. 3 877276 что ведет к потере...

Номер патента: 875340

Опубликовано: 23.10.1981

Авторы: Козлов, Литвин

МПК: G05B 19/18, G05B 19/418

Метки: програмного

...того, устройство сложно,что выражается в необходимости внешнего источника сигналов времени,цикл работы которого определяетсясуммарным временным интервалом фор.мируемых циклических сигналов.Цель изобретения - расширениеФункциональных возможностей.Цель достигается тем, что в устройство для программного управления, Щсодержащее. триггер управления и последовательно соединенные генераторимпульсов, первый элемент И и счетчик импульсов, введены последовательно соединенные Формирователь времен- д ных интервалов, второй элемент И иэлемент ИЛИ, выходом соединенный спервым входом триггера управления,второй вход которого подключен ковторому выходу формирователя времен-.ных интервалов и ко второму входусчетчика импульсов, выходами...

Номер патента: 870456

Опубликовано: 07.10.1981

Авторы: Граховский, Жлобинский, Косогляд, Кривченко, Литвин, Рудницкий, Толочко, Целуйко

МПК: C21D 9/00

Метки: агрегат, металла, нагрева

...работает следующим образом, Дымовые газы, полученные в методической печи в результате сжигания топлива, отдают тепло нагреввемому металлу и частично на образование чвсыщенного пара в системе подовых труб, После выхода из методической печи дымовые газы передают часть тепла на образование насыщенного пара и испарительных поверхностях нагрева, Насыщенный пар из системы подовых и испарительных труб поступает в виде пароводяной эмульсии в барабан, где сепврируется, а затем поступает в пароперегреввтель, перегревается в нем и подается потребителю.В охлажденные ниже температуры разложения аммиака дымовые газы через устройство подается и распределяется по сечению гаэохода аммиак в количествах, необходимых для восстановления окислов азота...

Номер патента: 869960

Опубликовано: 07.10.1981

Авторы: Кривицкий, Литвин, Плакидюк

МПК: B22D 29/00

Метки: обработанной, отливок, охлаждения, смеси, формовочной

...ребрами 9 выбирается с учетомразмеров отливки: оно должно быть неменее 2,5 и ие более 3,5 максимальныхразмеров отливки. При максимальномразмере отливки, равном 0,3 внутреннего диаметра барабана, расстояниемежду кольцевыми поперечными ребрамидолжно составлять 0,75-1,05 внутрен.него диаметра барабана.Для ускорения полной разгрузки барабана в кольцевых поперечных ребрах9 выполнены вырезы на всю их высотус шириной, равной от 0,3 до 0,4 внутреннего диаметра барабана . Указанная ширина обусловлена следующим: онадолжна быть не менее максимальногоразмера отливки, который, как правило, меньше 0,3 внутреннего диаметрабарабана, т. е. отливки свободно могут пройти через вырез, не застреваяв проеме. Иирина выреза более 0,4внутреннего диаметра...

Номер патента: 867730

Опубликовано: 30.09.1981

Авторы: Кацов, Литвин, Миронов

МПК: B60S 5/00, B66F 7/02

Метки: автомобилей, обслуживания, технического

...винт8 и гайку 9, вмонтированную в верхнийнец нижней части 7 стойки, на низм конце которой смонтированы раздЭ86вижиые боковые подхваты, содержащиенаправляющую трубу 10, закрепленнуюнв конце выдвижной нижней 7 частистойки с возможностью поворота в горизонтальной плоскости, .и установлен,ный в ней с возможностью возвратнопсступательного движения подхват 11,несущий грузозахватный орган 12Каждый еинт 8 кинематически свя"зан посредствомклиноременной передачи 13 с электродвигателем 14, привод обоих вийтов синхронизирован.По краям поперечины 5 П-образнойрамы. могут быть установлены дополнйтельныепары катков . 15 и 16, опаравщиеся иа рельсы 17 и 18, с цельюфиксации П-образной рамы в горизонтальной плоскости,Установка работает следующим...

Номер патента: 864375

Опубликовано: 15.09.1981

Авторы: Бушмакин, Винтайкин, Дмитриев, Литвин, Макушев, Маторин, Сахно, Сердяев, Удовенко, Щербединский

МПК: H01H 73/22

Метки: автоматический, выключатель

...Б, механизм 14 опускается,собачка 13 приходит в соприкосновение с упором 11, а контакты 5 прихЬдят в соприкосновение с шиной 4 уи контактом 3 соответственно. Механизм 14, опираясь с одной стороны собачки 13 на упор 11, а собачки 13 на кондругой сторонытакты 5, с помощью двух пружин и фик" сатора (не показаны) удерживается в положении Б. В этом положении деталей выключателя через него проходит элек-, трический ток некоторой величины, на которую рассчитана данная цепь. Выключатель работает как нормально включенныйПри протекании в цепи токов перегрузки или сверхтоков термочувствительный элемент нагревается, его спира" ли раскручиваются в направлении от закрепленных внутренних концов к сво бодным внешним концам, которые теперь...

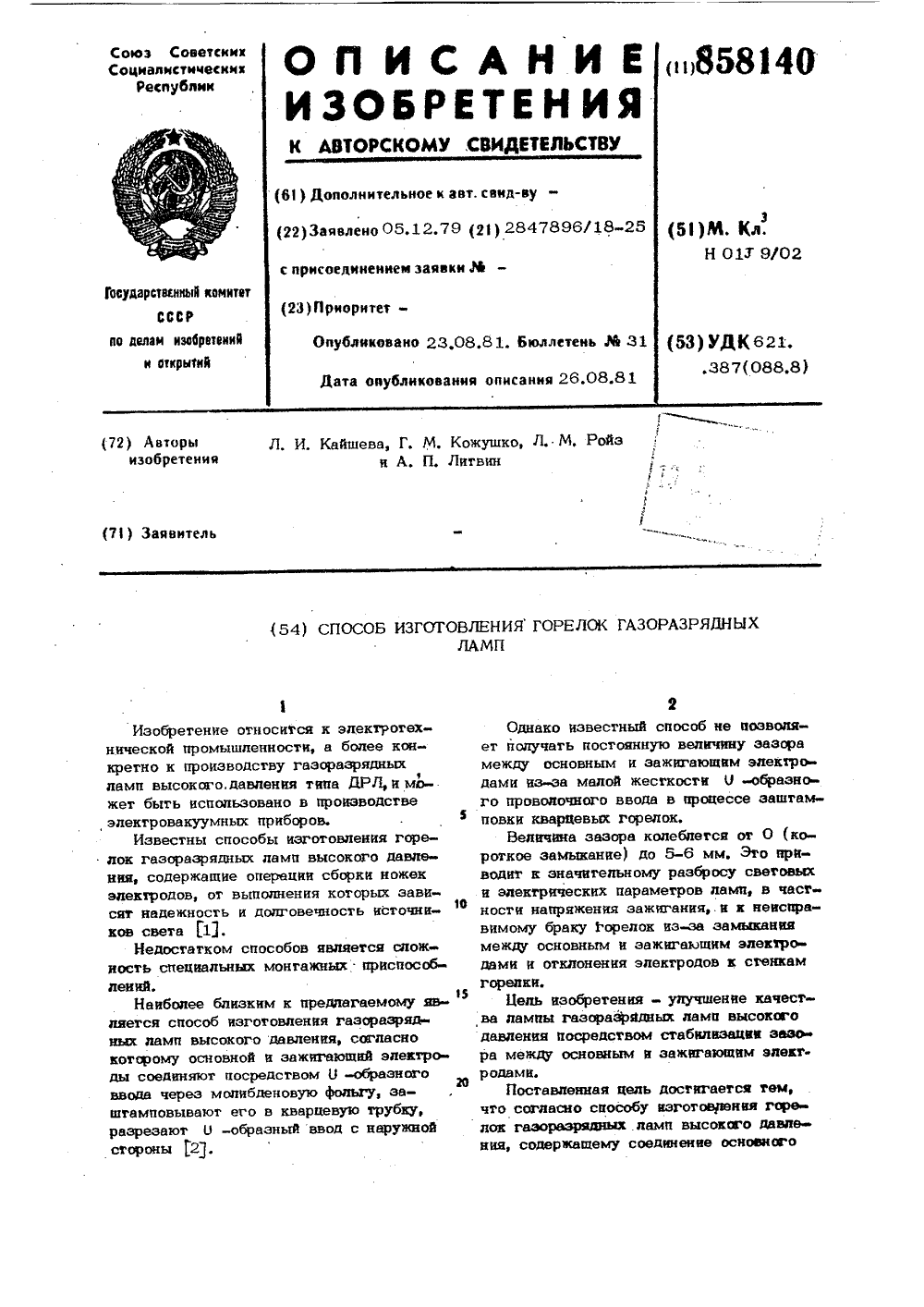

Номер патента: 858140

Опубликовано: 23.08.1981

Авторы: Кайшева, Кожушко, Литвин, Ройз

МПК: H01J 9/02

Метки: газоразрядных, горелок, ламп

...ниобиевую ленту; 2-я партия - контрольная.Обе партии были испытаны на напряжение зажигания. Результаты испытанийприведены в таблице. где5 110-145 140-185 Согласно масс-спектроскопическим анализам процентное содержание вредных остаточных газов (Н, 0, СО, СО ) уменьшается в среднем на 40% за счет частичного распыления газопоглощающего материала перемычки при операции пере жигания последней.П р и м е р 2, Были изготовлены 3 партии горелок для ламп ЙРЛ 400 по 10 штук в каждой со следующими характеристиками конструкций. 0(12 В; 7 (15 А; 5 4 08 ф, 20пергде Б пер - площадь сечения перемычки;бф - площадь сечения фольги;- сила электрического тока,пропускаемого по перемычке;25д - напряжение источника питания для пережигания перемычки;р - мощность...

Номер патента: 857308

Опубликовано: 23.08.1981

Авторы: Арефьев, Грачев, Колосов, Литвин

МПК: C30B 15/14

Метки: тепловой, узел

...и закреплен,ные на подставке тигля.Кроме того, по краям отверстийстаканов выполнены бортики, а наверхней части подставки выполненвыступ, с которым контактирует бортик внутреннего стакана.На Фиг, 1 приведен тепловой узел,общий вид; на Фиг. 2 - узел крепления подвижных экранов к подставкетигля,Тепловой узел состоит йз подставки 1 для тигля 2, укрепленной наштоке 3, соединенным с приводом 4,нагревателя 5, коаксиальных нагревателю цилиндрических неподвижныхэкранов 6, установленных на горизонтальном экране 7, и дополнительных экранов 8, закрепленных на подставку 2. Экраны 8 размещены в зазорах 9 между неподвижными экранами 6.Экраны 8 выполнены в виде стакановс отверстием в дне 10, по краям отверстий (фиг. 2) имеютсябортики 11,которыми экраны...

Номер патента: 855160

Опубликовано: 15.08.1981

Авторы: Бабский, Бирбраер, Литвин, Савинов, Сандович, Сахарова

МПК: E04H 9/02

Метки: здания, сейсмостойкого, фундамент

...вы.85560 Формула изобретения ВНИИПИЗаказ 6820/44 Г 1 нрвж гбБ 1 Подписноефилиал ПП 1 Патенте,г. Ужгород, ул, Проектная, 4 полнены с расположенными напротив друг друга прямоугольными углублениями 10 и 11, массивный блок 4 выполнен со скошенными боковыми стенками 12, раскловвающие элементы 8 размещены между скошенными стенками 12 массивного блока 4. и вертикальными стенками 13 углубления 10 верхней плиты 1, а подпружиненные упоры установлены между массивныМ блоком 4 и горизонтальной стенкой 14 углубления 10 верхней плиты 1.Работа фундамента осуществляется следующим образом.При слабых землетрясениях, при которых ускорение колебания основания не превосходит расчетного предела, сдвига между верхней 1 и нижней 2 плитами не происходит. Обе...

Номер патента: 854632

Опубликовано: 15.08.1981

Авторы: Демкович, Кистерев, Литвин, Павленко, Пищак

МПК: B23K 9/08

Метки: деталью, дугоконтактной, концевой, сварки, трубы

...элементов 14 поцпружинен относительно опорной шайбы 17 пружиной 23.Привод 3 осадки содержит цилиндр24 осадки, закрепленный на станине 1, и толкатель 25, который перемещается вместе с торцовым зажимом 26 во втулках 27 при действии на них штока 28 цилиндра 24 осадки, причем между штоком 28 и торцом толкателя 25 имеется зазор , величина которого равна или больше длины пути разгона штока цилиндра 24 осадки до установившейся скорости. Пружина 29 вместе с гайкой 30 обеспечивают возврат толкателя н 15 исходное положение.Устройство работает следующим образомОбрабатываемую трубу 21 устанавливают на поддерживающие ролики 4, а 2 О принаринаемое концевое соединение 20на ложе 11, после чего трубу закрывают замком 6, чтобы она н процессе...

Номер патента: 853699

Опубликовано: 07.08.1981

Авторы: Бушмакин, Винтайкин, Дмитриев, Литвин, Макушев, Маторин, Сахно, Сердяев, Удовенко, Щербединский

МПК: H01H 71/40

Метки: защиты, реле, сетей, электрических

...от сверхтока.В корпусе 1 реле (Фиг. 1) закреплены подвижный контакт 2 и неподвижный контакт 3, коммутирующие защищаемую цепь. Один из контактов, например контакт 3, электрически связан с обмоткой 4 электромагнита, изготовленчой иэ материала с обратимой "памятью Формы". Другой конец обмотки 4 и подвижный контакт 2 электри чески выведен из корпуса 1 для включения в защищаемую цепь. Коммутационное положение контакта 2 устанавливается расцепителем 5, Один конец обмотки 4 жестко закреплен на магии О топроводе 6 через изолирующую прокладку 7. На противоположном конце обмотки 4 укреплен ограничитель хода якоря, состоящий из якоря 8 с кольцевым выступом и ограничительной шай бы 9. Якорь 8 связан регулировочным винтом 10 с рычагом 11...

Номер патента: 850695

Опубликовано: 30.07.1981

Авторы: Золотаренко, Литвин, Нагнибеда, Пронин, Рыжов, Чифоненко, Шарко, Ярошенко

МПК: C21D 1/63

Метки: ванна, закалочная, псевдоожиженнымслоем

...приспособления 11.В приемном приспособлении 11детали перемещаются из зоны нагреваэлектропечи 3 в верхний слой мелкозернистого теплоносителя 13 закалочной ванны 4 и попадают в гнездавертикального конвейера 12, Перемещаясь при помощи конвейера 12 впсевдоожиженном слое промежуточногомелкозернистого теплоносителя 13Эакалочная ванна с псендоожиженным слоем, содержащая корпус с нагревателями, муфель, и систему псевдо 0сжижения, о т л и ч а ю щ а я с ятем, что, с целью повышения надежности работы, и ускорения циклатермообработки, она снабжена установленными на корпусе приспособлениями загрузки и выгрузки и расположенным внутри муфеля вертикальным 40 конвейером с приводным барабаном,при этом приспособление загрузкивыполнено в виде...

Номер патента: 844763

Опубликовано: 07.07.1981

Автор: Литвин

МПК: E21B 31/06

Метки: магнитный, фрезер

...кольцами 6, Магнит 7 размещен в обойме 3, причем нижняя часть магнита обнажена и соединена с диамагнитной промывочной трубкой 8 с наружными уплотнительными резиновыми манжетами 9. Стальной полюс 1 О на левой резьбе встроен в нагретую втулку 11 иэ диамагнитной стали, а втулка 11 на левой резьбе ввернута в нижнюю часть нагретого корпуса 1. Резьбовые соединения стального полюса 1 О с втулкой 11, втулки 11 с корпусом 1 со стороны торца усилены дополнительно сварочными швами 12.Рабочая головка 13 корпуса 1, полюса 10 и втулка 11 выполнены вогнутой и вместе с боковой поверхностью корпуса армированы рабочими элементами 14. Вогнутая рабочая поверхность повышает технологичность фрезерования и увеличивает количество извлекаемого...

Номер патента: 840095

Опубликовано: 23.06.1981

Авторы: Гительман, Гнутенко, Коцюк, Литвин, Олейник, Процишин

МПК: C11D 1/66

Метки: металли-ческой, моющее, поверхности, средство

...отношение загрязнений, снятых с поверхностииспытуейых образцов, к общему количеству загрязнений, находящихся наповерхности до мойки и выражает 29в ф еМ,С.= - -- -100,Р 1 - Рагде Ро - вес чистой пластины;Р - вес загрязненной пластины)Р 1 - вес пластины после мойки.Определение адгеэии лакокрасочных покрытий производится следующимобразом.На чистые и сухие образцы наносятгрунтовку Гфпутем распыленияиэ краскораспылителя типа СОй,ТУ 22-4125-77. Образцы сушат в сушильном шкафу при 100-110 фС в течение 35 мин. Величину адгеэиилакокрасочных покрытий к металлической поверхности определяют качественным методом решетчатого надреза На испытуемом покрытии делают не менее пяти параллельных надрезов до подложки скальпелем на расстоянии 1-2 мм друг от...

Номер патента: 838013

Опубликовано: 15.06.1981

Авторы: Арон, Козлов, Литвин, Рыбаков, Свердлов, Смирнов, Стрельников, Черняк, Шейнин, Шмигельский, Яковлев

МПК: E02D 27/44

Метки: виброизолятор, турбо-агрегат, фундамента

...другим - в противолежащий соответствующему пазу стакан.При этом целесообразно, чтобыторцы горизонтальных связей быливыполнены сферическими,На фиг. 1 изображен фундамент под 20оборудование, общий вид на фиг. 2Фузелна фиг. 1 на фиг. 3 - разрез А-А на фиг. 2; на фиг, 4 - разрез Б-Б на фиг. 2.Виброизолятор установлен в фундаменте турбоагрегата 1, состоящемиз верхнего строения 2, опирающегосяна гибкие стойки 3, заделанные вфундаментную плиту 4. Между верхнимстроением и стойками размещены вибро- Зизоляторы 5, содержащие вертикальныйстержень б, укрепленный на верхнейплите 7, обойму 8, установленную нанижней плите 9, В обойме 8 расположено центрирующее приспособление,выполненное в виде стаканов 10 игоризонтальных связей 11, которыеодним своим...

Номер патента: 837615

Опубликовано: 15.06.1981

Авторы: Барнаш, Береговой, Войнов, Заплаткин, Иванов, Кобелев, Литвин, Петрунин, Татаринов, Шкабатур

МПК: B23D 19/04

Метки: кромкообрезные, ножницы

...между ними основными профильными опорными валками, один из которых выполнен выпуклым, а другой - вогнутым 1.Недостатком данных кромкообрезных ножниц является возможность заклинивания полосы при порезке между дисковыми ножами, что вызывает их быстрый износ, а также является причиной возникновения деформации растяжения кромок. Этот недостаток связан с упругим распружиниванием полосы в процессе порезки дисковыми нохами.Цель изобретения - повышение надежности работы ножниц.С этой целью кромкообрезные ножницы,содеркащие две пары режущих дисков со смонтированным между ними основными профильными опорными валками, один из которых выполнен выпуклым, а другой - вогнутым, снабжены дополнительными профильными опорными валками, установленными перед...

Номер патента: 832287

Опубликовано: 23.05.1981

Авторы: Литвин, Лысый, Шарко

МПК: F27B 21/00

Метки: линия, палет, ремонта

...Устройство 25 для мойки корпусов палет после съема ходовых роликов.5. Устройство 26 для установкиходовых роликов.б. Устройство съема и установкиходовых роликов обслуживаются манипуляторами 27, предназначеннымидля перемещения кассет-накопителей28 роликов. Манипуляторы связаны сэтими устройствами системой дистанционного управления таким образом,что пульт 29 управления устройствасъема 24 или установки 25 ходовыхроликов подсоединен электрическойсвязью также и к манипулятору 27,несущему кассету 28.:7.Стенд.30 контроля и сбора предназначен для контроля параметров отремонтированных тележек и сбора ихдля отправки на хранение.8. Устройство 31 для смазки ходовых роликов.Кроме перечисленного оборудования, расположенного в технологической...
