Литвин

Номер патента: 1287180

Опубликовано: 30.01.1987

Авторы: Брейтман, Литвин, Мартинкевич

МПК: G06F 17/18

Метки: нахождения, экстремумов

...вычитатель 31, на выходе которого формируется (Р, (Е Со)Р (Е- 2 Р (Е) (Р (ЕсоСО)Гс(Е ),которое через блок 35 извлечения квадратного корня поступает на сумматор 36. Значение Р (Ес) Р( 2)+ 2 Г (Есо (Р (ц ) г Р" (ЕО его при открытом девя поступает на вход ;на выходе которого прия значение оптимального ограничения. Значе- . ка 43 деления поступает ятой схемы 44 сравнения, ; которой,с выхода тре поступает максиое значение 1 оптиполученное к данному полнении условия ема 44 сравнения выраающий сигнал на шестойи значение А, посту- блока 43 деления на38, Таким образом на ируется значение оптимин 1 , . Послечики адреса 8 и 11 выста.вляетсячерез второй элемент 26 задержки максимально допустимое значение шагана третьем регистре 38 и...

Номер патента: 1284603

Опубликовано: 23.01.1987

Авторы: Вишняк, Журавлев, Литвин, Лобода

МПК: B07B 1/40

Метки: грохота, инерционного, опора

...фиг. 2 - инерционный грохот с разрезом подшипиикового узла вибратор а.Грохот состоит из подпружиненного короба 1 с бортами 2, между которыми закреплено сито 3. Дебалансный вал 4 с дебалансами 5 помещен в трубу 6, жестко связанную с корпусом 7 подшипникового узла, прифланцованного к бортам короба. Подшипники 8 дебалансного вала 4 помещены в цилиндрическом стакане 9, на наружной поверхности которого закреплены равномер но расположенные по его образующей наружные вкладыши 10. Стакан 9 вместе с вкладышами 10 охвачен упругим элементом в виде упругой втулки 11, посаженной в гнездо корпуса 7, на внутренней поверхности гнезд корпуса закреплены внутренние вкладыши 12, смещенные на половину углового шага относительно наружных вкладышей. Таким...

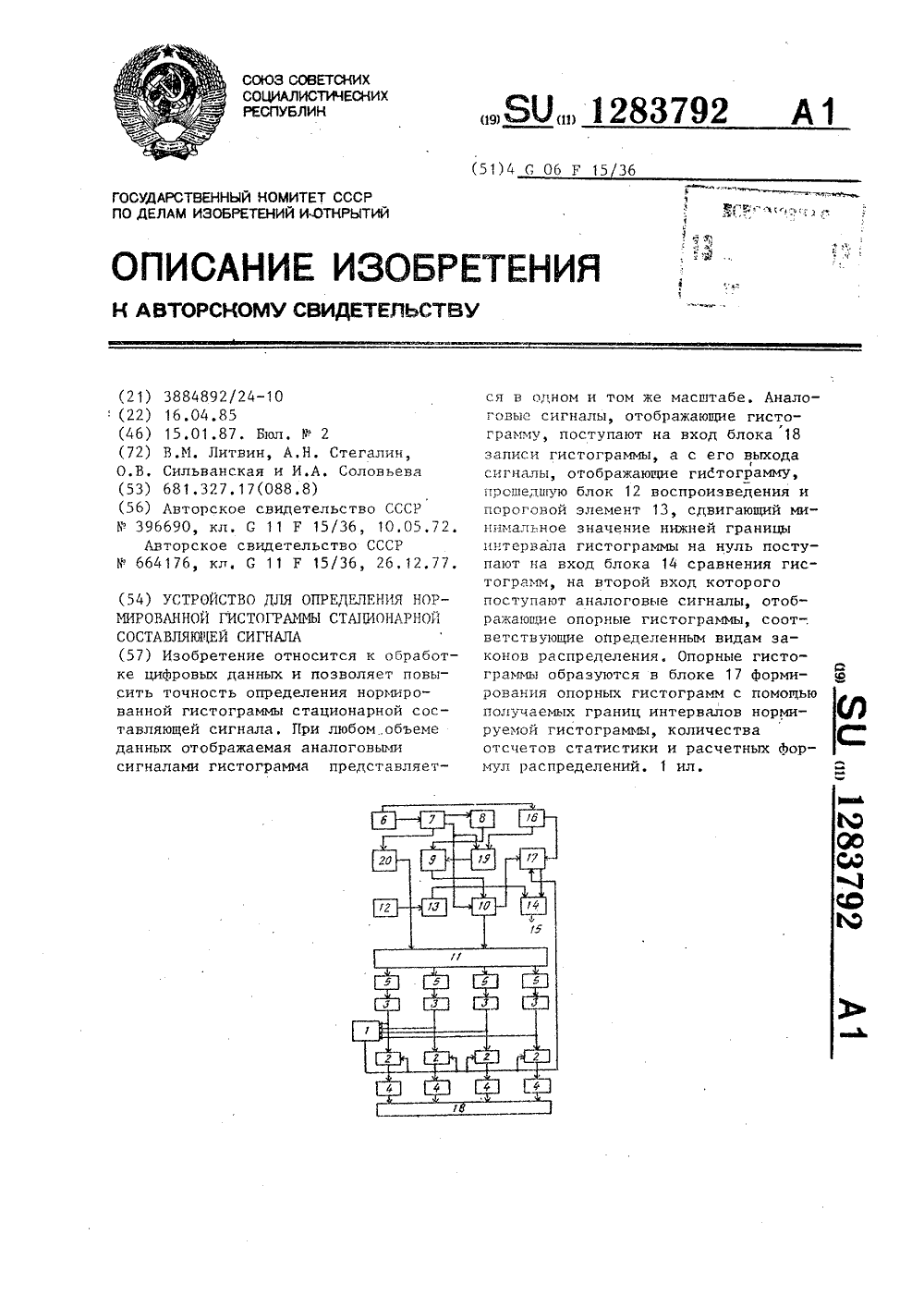

Номер патента: 1283792

Опубликовано: 15.01.1987

Авторы: Литвин, Сильванская, Соловьева, Стегалин

МПК: G06F 17/18

Метки: гистограммы, нормированной, сигнала, составляющей, стационарной

...статистические ,данные поступают из блока 6 воспроиз,ведения данных в дополнительный счетчик 16. Информация о количестве отсчетов в статистике и минимальное и максимальное значения порядковой статистики поступают в Формирователь 19 ширины интервалов гистограммы, где кроме ширины интервалов гистограммы определяется также и ширина полуинтервала гистограммы. В Формирователе 9 медианных полуинтервалов гистограммы вырабатываются границы полуинтервалов слева и справа от медианы статистики, В Формирователе 1 О границ интервалов гистограммы происходит фиксация границ интервалов гистограммы относительно определенных ранее границ полуинтервалов гистограммы. Конечное число интервалов гистограммы определяется минимальным и максимальным значениями...

Номер патента: 1281301

Опубликовано: 07.01.1987

Авторы: Богданов, Гунько, Литвин, Пироцкий, Пономарев

МПК: B02C 17/22

Метки: классифицирующая, мельницы, многокамерной, футеровка, шаровой

...того, мелющие тела под воздействием центробежных сил, возникающих во вращающемся барабане, под 1281301плоскости, Турбулентное движение мелющих тел, попавших в зону наклонного кольца, обеспечивает их эффективное расслоение. Крупные шары, укоторых центр тяжести находится выше верхних кромок выступающих поверхностей бронеплит, перекатываются как со стороны торцовых поверхностей (направление И), так и состороны выступающих в радиальной 10плоскости частей плит в винтовые желобообразные каналы, расположенныев загрузочной части 4 и движутсяпо ним в направлении загрузки,Мелкие шары, у которых центр тяжести также нахопится выше выступающих поверхностей бронеплит, перекатываются в винтовые каналы,расположенные в зоне 5 и движутсяпо ним к...

Номер патента: 1280149

Опубликовано: 30.12.1986

Авторы: Бурьянов, Жегалин, Кузнецов, Куцевалов, Литвин, Мочалов, Пашин, Шишкин

МПК: F02B 17/00, F02B 19/00

Метки: внутреннего, двигатель, сгорания

...21 для подачи топливовоздушной смеси в зону, примыкающую к соплам 3, и впускной патрубок 22 для подачи воздуха в зону, удалегную от сопл 3 основной полости 1 камеры сгорания. Патрубки 21 и 22 разделены перегородкой 23 и подсоединены к основной полости 1 через общий впускной клапан 24, но можно использовать и два впускных клапана для каждого иэ патрубков 21 и 22. Клапан Цель достигается тем, что впуск ной трубопровод дополнительно снаб-: жен каналом питания форкамерной полости, подключенным к ней через клапан, канал питания форкамерной полос ти может быть сообщен либо с каналом 45 подачи топливовоздушной смеси в основную полость камеры сгорания, либо подключен к дополнительной смесительной камере, которая выполнена в карбюраторе,...

Номер патента: 1280038

Опубликовано: 30.12.1986

Авторы: Булкин, Ковнеристый, Литвин, Нартова, Тарасова, Трунов

МПК: C22C 14/00, C22C 16/00

Метки: амплитудой, когерентного, нейтронов, нулевой, рассеяния, сплав

...основе титана, Уменьшение содержания алюминия и молибдена в сплавениже нижнего предела легирования при водит к снижению прочности сплава,а увеличение их содержания выше верхних пределов легирования отрицательно сказывается на технологическойпластичности при получении крупногабаритных поковок.Введение иттрия (0,01-0,10 мас,%) улучшает технологическую пластичность сплава при обработке давлением в области высоких температур за счет измельчения зерна литого металла, что особенно необходимо при деформации крупногабаритных заготовок. При этом увеличивается жаростойкость спла ва (или, что то же самое, снижаетсяокисляемость при температурах ковки),что существенно повышает выход годного металла при его ковке. Повышение содержания иттрия сверх...

Номер патента: 1279674

Опубликовано: 30.12.1986

Авторы: Бармаш, Бердянский, Бовкун, Бродский, Заславский, Кобелев, Литвин, Сачков

МПК: B05B 13/02

Метки: защитного, нанесения, поверхность, покрытия, полых, сушки, цилиндрических

...труб и одновременно трубыподогреваются до нужной температуры,После мойки трубы по конвейеру 2продолжают движение через камеру 4нанесения покрытия, По выходе из камеры 4 труба принимается продольнымцепным транспортером 5. Опорой длятрубы служат призмы 9, которые движутся со скоростью, равной скороститрубы, выходящей иэ камеры 4 нане 1279674 410 15 20 г 5 сения покрытия. Благодаря точечному контакту трубы с зубьями-пирамидами на Окрашенной поверхности не остается заметных повреждений покрытия. По продольному транспортеру 5 окрашенная труба движется в зону действия многопозиционных роторов 11. С помощью пневмопривода 23 через цепи поперечного транспортера 7, шестерни 14-16 роторы 11 приводятся вдвижение, при этом последние...

Номер патента: 1276335

Опубликовано: 15.12.1986

Авторы: Бугаенко, Зуб, Ибрагимов, Коваленко, Коллонтай, Креминский, Литвин, Ханин, Шалынин

МПК: A61B 5/01, A61B 5/05

Метки: диагностики, жизнеспособности, конечностей

...периодом повторения Т. (фиг. 3) последовательно выдаются два набора управляющих сигналов Тф, в течение которых в микрокалькулятор вводятся два измерения величин сопротивлений датчиков 2 и 3, выполенных на терморезисторах. С приходом сигнала Пуск в течение интервала времени Т(фиг. 3) происходит обработка измерительной информации по заданному алгоритму и вычисление коэффициента К=ЬТ 1." 2 Измеритель 1 температуры работает следующим образом.При подключении коммутатором 7 наего первый вход одного из датчиков температуры (терморезистора), например датчика 2, начинается заряд конденсатора 11 от источника 1 О постоянного напряжения.Эпюры напряжений конденсатора 11 и терморезистора 2 относительно корпуса приведены на фиг. 2 а. Алгебраическое...

Номер патента: 1275727

Опубликовано: 07.12.1986

Авторы: Войтенко, Гольц, Гудзенко, Гулыманов, Литвин, Пличко, Прокопенко

МПК: H02P 5/06

Метки: постоянного, электропривод

...логической "1" (при включенном состоянии последнего). Поатому в этом случае на выхо" де элемента И 13 (и на входе цепи 15 динамического торможения) сигнал соответствует логической "1".При поступлении сигнала на вход цепи 15 динамического торможения (фиг. 2) на выходе логического элемента 4 И 23, устанавливается сигнал логической "1", который превышает порог срабатывания стабилирона 21, и тиристор 18 включается, образуя цепь разряда конденсатора 3 через резистор 19. Включение оптотиристора 17 происходит с задержкой, определяемой параметрами инерционного звена 26 и порогом срабатывания логического элемента 4 И 22, нагрузкой которого является резистор 24. Стабицитрон 20 (21) предназначен для того, чтобы сигнал, соответствующий логическому...

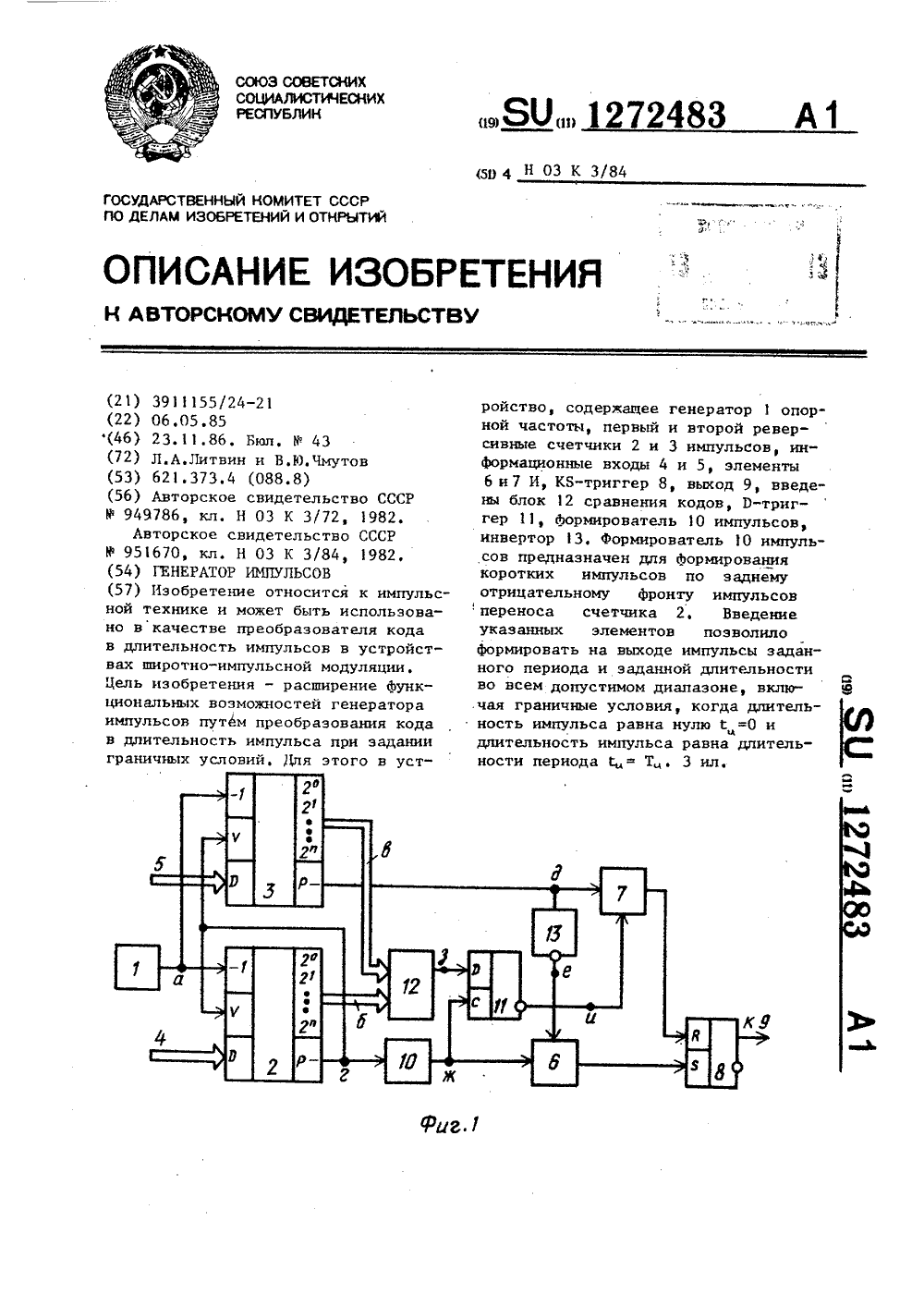

Номер патента: 1272483

Опубликовано: 23.11.1986

Авторы: Литвин, Чмутов

МПК: H03K 3/84

Метки: генератор, импульсов

...кодов счетчиков 2 и 3, и подтверждает нулевое состояние триггера 11. 15По окончании импульса от генератора 1, вычитающего последнюю единицу из счетчика 3, на выходе переноса счетчика 3 появляется сигнал "1" (Фиг,З, поз. 1,д), который по второ- О му входу через элемент И 7, на первом входе которого присутствует единичный сигнал с инверсного выхода триггера 11, сбрасывает триггер 8 в "0", заканчивая тем самым Формирова ние импульса на выходе 9 устройства. После этого очередной импульс, поступающий от генератора 1, устанавливает счетчик 3 в единичное состояние, а следующие, вычитаясь, продолжают 30 изменять состояние счетчиков 2 и 3.1 Пусть, например, в это время на информационном входе 5 устройства инФормация изменилась - код и г стал...

Номер патента: 1271991

Опубликовано: 23.11.1986

Авторы: Коржов, Литвин, Симульман

МПК: F02F 1/00

Метки: внутреннего, головка, двигателя, сборе, сгорания

...4 Редактор О. ЮрковецкаяЗаказ 63 9/31 Изобретение относится к машиностроению, а именно к двигателям внутреннего сгорания.Цель Изобретения - снижение металло. емкости конструкции,На фиг.1 изображена головка с приво. дом агрегатов, общий вид; на фиг.2 - разрез А - А на фигКорпус 1 закреплен на торце головки 2 цилиндров. Распределительный вал 3, частично расположенный в корпусе , имеет выполненный заодно с ним упорный фланец 4 и эксцентрик 5, Корпус 1 снабжен присоединительным фланцем б с установленным на нем топливным насосом 7, привод которого осуществляется штоком 8. Распределитель 9 зажигания установлен в корпусеи муфтой 1 О входит в паз 11 на торце распреде. лительного вала 3. Элементы 2 крепления распределителя зажигания...

Номер патента: 1271894

Опубликовано: 23.11.1986

Авторы: Киселев, Литвин

МПК: C21D 1/02

Метки: арматурной, высокопрочной, производства, стали

...прутка 39-50 С. Диаметры мотков выбирают исходя иэ расчетов 894 ,1по приведенной формуле, результаты которых представлены в виде графиков на фиг. 2 для арматурной стали классов АТ 111 - АТ Ч 11,После разматывания мотков остаточная деформация отсутствует.Положительный эффект достигается за счет снижения количества обреза и немерных длин,Для ориентировочных расчетов принимаются условия производства высоко- прочной арматуры на мелкосортном стане 250-5, которые соответствуют известным условиям, Арматуру производят из квадратной заготовки 100 х х 100 мм длиной 11,5 м (в среднем). Конечную длину раската вычисляют по формуле8"23 8где 1 - длина заготовки;Б - площадь поперечного сеченияЭзаготовки;Я - площадь поперечного сеченияарматуры,и...

Номер патента: 1269854

Опубликовано: 15.11.1986

Авторы: Генкин, Литвин, Руднев, Сванидзе, Хвингия

МПК: B06B 1/14

Метки: возбуждения, колебаний

...силы устанавливаютблизкой к сумме двух собственных частот 1 иь, колебательной системы вдиапазоне, определяемом зависимостью1 43,оЭ,- ),-. 1 - 111 1,3,сд, т,г "гдг " 1 ггде ш и щ -собственно масса тел 1и 2;1 гг.1 =+г.г - коэффициенты жесткостибилинейной характеристики упругой подвески те -ла 1, реализуемой, например, линейным упругим элементом с коэАфициентом жесткостиибуАерным упругим ограни -чителем хода с коэААициентом жесткостиустановленным с нулевымзазором.При этом вследствие билинейнойхарактеристики жесткости упругой подвески тела 1, образуемой, например. линейным упругим элементом 4 и буферным упругим ограничителем 5 хода, установленным с нулевым зазором, стационарные колебания с периодом2%Т =возмущающей силы...

Номер патента: 1269126

Опубликовано: 07.11.1986

Авторы: Литвин, Хохлов, Циделко, Шантырь

МПК: G06F 7/556

Метки: логарифмический

...- ч ь (х) - 42 (х) хЕ - -)2 которую необходимо учитывать при определении Ч,(х) через Фз (х) на сегменте-- в ,), Тогда итого 1 142вые уравнения преобразований можно записать следующим образом:3 1269функции Р,(х), ду (х) и Ф, (х),равны соответственно й у (к) = (и - 5) 2" ; (5)5 ЯьУ (к)=(п - 6) 2 2 = (и - 6) 2" ; (6) 126вом и втором выходах разрядов регистра 1, что соответствует сегменту1 3--- -), Супса х + Р (х) х +441 У + %1 (х) - Ю,(х) или х + р, (1-х), х + Р (1-х) - %(1-х) образуется на(9) 25 Из итоговых уравнений преобразований (1) - (4) видно, что корректирующая Функция а у(х) на сегменте1) не используется а в качест-1 302Уве аргумента функций Ф,(х), 41 з (х) %л(х) для х12 берется дополнение х до единицы, т.е. его обратный код....

Номер патента: 1268760

Опубликовано: 07.11.1986

Авторы: Вахошин, Горячий, Коробченко, Литвин, Митрофанов, Окунев, Пташкин, Сонькин

МПК: F02B 23/08

Метки: внутреннего, двигатель, зажиганием, принудительным, сгорания

...диаметра углубления к диаметру цилиндра, равным оптимально 0,5 - 0,7. Углубление 5 в центре днища поршня образовано поверхностью, приближающейся по форме к поверхности тора, вдавленного в тело днища поршня на глубину не более, чем 0,5 - 0,8 радиуса г торовой поверхности. Соотношение объема Ък углубления 5 к объему Ч.с серповидной камеры 13 0,25 - 0,45. Свеча 8 зажигания установлена в головке цилиндра так, что электроды ее незначительно выступают над сферической поверхностью 6 головки цилиндра напротив края углубления 5 в днище поршня 2. Указанные соотношения подобраны эмпирически из условий расхода топлива, параметров токсичности и значений оптимальной мощности.Двигатель работает следующим образом.На такте впуска под действием...

Номер патента: 1267045

Опубликовано: 30.10.1986

Автор: Литвин

МПК: F04B 47/00

Метки: насоса, скважинного, станок-качалка, штангового

...(не показаны).Перемещение жестко соединенных между собой дополнительного контргруза 2, приводного двигателя 13 и приводного механизма 14 может осуществляться по направляющим 11 балансира 3 с помощью, например, их установки на катки 27 и 28 с осью 29 (фиг. 2, остальные катки не показаны).Приводной механизм 14 снабжен устройством реверса (не показано) приводного 5 1 О 15 20 25 30 35 40 45 50 55 двигателя 13 с концевыми выключателями 30 и 31 с возможностью их контакта с фиксаторами 19 и 20 крайних положений при соответствующих перемещениях по направляющим 11.Ось 29 катков 27 и 28 может иметь тормозное устройство, выполненное, например, в виде тормозного барабана 32 (фиг. 2), управление работой которого может осуществляться с помощью...

Номер патента: 1266873

Опубликовано: 30.10.1986

Авторы: Клименко, Литвин, Лобода, Пасальский, Потапов

МПК: C21C 5/50

Метки: конвертора, опора

...наб., д.-35, Раушс ам 4 сква,оизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная Изобретение относится к черной металлургии, а конкретно к конструкции сталеплавильного конвертера.Цель изобретения - повышение надежности и долговечности подшипников. 5На фиг, 1 изображен общий вид опоры; на фиг, 2 - то же; на фиг, 3 - разрез А-А на фиг. 1.Опора конвертера содержит разъемную обойму 1, опертую на колонны 2,1 О подшипники 3, в которых установлена цапфа 4, и станину 5, в которой через упругую втулку 6 установлен штырь 7 фиксатора 8. Станина 5 жестко связана с фундаментом 9. Упругая втулка15 6 выполнена с равномерно расположенными по окружности выступами 10 и впадинами 11. Устройство работает следующим образом.Возникающая во...

Номер патента: 1264159

Опубликовано: 15.10.1986

Авторы: Литвин, Матвеев, Тарасов, Шакирзянов

МПК: G06F 3/02

Метки: данных, подготовки

...слово информации, которое сблока ввода данных через блок ИЛИ 2и регистр 3 записывается в блок 4 буферной памяти по сигналу с выхода29 распределителя импульсов 9. Сигнал с выхода 31 распределителя импульсов 9 увеличивает содержимоесчетчика 13 на единицу и через элемент И 23 устанавливает триггер 19в единичное состояние, т.е. устройство вновь переходит в режим проверки, и можно продолжать проверкуинформации, записанной в блок 4 буферной памяти. В конце страницыинформации происходит сравнениесодержимбго счетчика 13 и регистра24, и сигнал с элемента сравнения25 через элемент ИЛИ. 14 и И 16 устанавливает триггеры 18 и 19 в нулевоесостояние, Кроме того, через элементы ИЛИ 14, И 16, И 17 и ИЛИ 20 устанавливает триггер 21 в единичное...

Номер патента: 1260199

Опубликовано: 30.09.1986

Авторы: Богданов, Литвин, Несмеянов, Севостьянов

МПК: B28B 3/22, B30B 9/16, C12G 1/02 ...

Метки: фильтр-пресс, шнековый

...штанги фильтрующнх матриц 4. Торцовая поверхность кареток 16 соприкасается с выступающими в кольцевых направляющих частями двуплечих рычагов 17, закрепленных в поворотном диске 5. На торцовой поверхности неподвижного диска б жестко закреплены штыри 18, взаимодействующие с одним иэ плеч двуплечих рычагов. 17. Другое плечо двуплечего рычага 17, взаимодействующее с каретками 16 штанг 10, подпружинено с помощью пружины 19.При обезвоживании материала нафильтруюших матрицах 4 образуетсяуплотненный слой фильтрата, которыйзатрудняет. процесс фильТрации и приопределенной толщине слоя его прекращает. По мере образования слояна фильтрующих матрицах возрастаетдавление со стороны шнека, при этомони утапливаются во внутренние полости корпуса 1,...

Номер патента: 1258546

Опубликовано: 23.09.1986

Авторы: Быков, Грачев, Дерий, Киселев, Кузьменко, Литвин, Лошкарев, Радченко, Родоманов

МПК: B21B 45/02

Метки: мелкосортного, производства, проката

...в секцию охлаждщего устройства;момент времени выхконечного участкаката из секции;время протекания иходного процесса вции Т аю 5 сек,лК -о Приведенные зависимости изменения расхода охладителя при прохождении через установку начального и конечного участков раската выбраны исходя из распределения температуры по длине указанных участков. Исследования показали, что такое распределение 35 где К - коэфФициент, зависящий оттина охлаждающего устройства,его размеров, марки охлаждаемой стали и площади поперечного сечения проката;40 Г - длина секции охлаждающегустройства;ч - скорость перемещения раската.Приведенные уравнения полученыпри постоянном расходе охладителя в 45 установке для термообработкн, когдаобрабатываются концевые участки...

Номер патента: 1257166

Опубликовано: 15.09.1986

Авторы: Геокчаев, Гусейнов, Литвин

МПК: E21B 33/138

Метки: зоны, крепления, призабойной, скважины

...2 й раствор соли ополимера успевает равно Омерно гропитать призабойную зону,крепление которой необходимо осуществиту1Колчество эакачиваемь 2 х реагентов45зависит От мощности пласта, его проницаемости и лорестОсти, Объемное соО П 1ОШЕ1 Р З а Р Ч 2 В а Е 2 2 жн К Ол Ей(растворы со;2 олимера, перкиси 2. кислоть) - 1;. 1. (0,18-0,22) .Обосновачие концентраций исполь%зуемых реагентов проводили экспериментально Еь 2 х 2 а чз го товленя модельпл "рта" цчл 2 нцричесха" кол Ояка - Й ернодержатель длиной 20 см и внутренНиъ ЩР ЗЕ ТРОМ С 2 алЛН 22 Ч с Ятественнь 2 м песчаником, Прн прОпуска 11)6 2нии через колонку жидкости (,воды илинеФти) под давлением 1 ИПа происходило вымывание пе чаника, Далее определяли содержание в жидкости механических...

Номер патента: 1256029

Опубликовано: 07.09.1986

Авторы: Бретль, Литвин, Чмутов

МПК: G06F 9/48

Метки: прерывания, программ

...от генератора 48, то на выходе дешифратора 50 появляется сигнал, который устанавливает в О триггер 5 и в 1 триггер 52, означающий, что выдержка окончена. Импульс с выхода элемента И 36 устанавливает счетчик 37 в состояние 5, появляется сигнал на пятой выходной шине дешифратора 39. В третий разряд регистра 14 с триггера 52 через элементы И 58 и ИЛИ 30 записывается 1, и слово состоя. ния имеет вид: 1010, На выходе дешифра. тора 16 сигнал отсутствует. Работа устройства происходит аналогично описанной, происходит прерывание программы ЭВМ, 1256029В данном примере ЗВМ производит последовательное измерение сопротивления каждого резистора кассеты путем подачи адреса резистора и последующего ввода с измерительного прибора соответствующего...

Номер патента: 1254207

Опубликовано: 30.08.1986

Авторы: Белоусов, Литвин, Рыбчак

МПК: F04F 5/02

Метки: насос, скважинный, струйный

...к ее неподвижному элементу 7. Прц закупорке камеры 2 смешения ца ее входе возрастает давление, вследствие чего возникает продольная сила, выта.тггсивагощая иэ нее пробку. Под действием продольной силы ггодвпжцый элемент 6 камеры 2 смешения смещается относительно неподвижного элемента 7 в продольном отношении и одггонременггоотходит от нее в поперечном направлении, Площадь проходного сечения камеры 2 смешения при этом увеличивается, и проба легко вымывается в диффуэор 3. После очистки камеры 2смешения, давление в ней падает,исчезает продольная сила, воздействугсщая на ее подВижный эгтемеггт 6,.и она под действием подпружиненныхнаклонно установленных пластгпг 8прижимается к неподвижцому элементу 7, 1254207Изобретение относится к...

Номер патента: 1253997

Опубликовано: 30.08.1986

Авторы: Леин, Литвин, Чирков

МПК: C12M 1/36

Метки: биомассы, образования, скорости

...= рН - рН заданного настройкой регулятора 2. Составитель Н.Алкеев Техред И. ПоповичРедактор Л.Повхан Корректор А.Обручар Заказ 4686/28 Тираж 490 Подписное ВНИИПИ Государственного комитета СССР по дедам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул.Проектная,4 4 12Изобретение относится к микробиологической промышленности, а именнок устройствам для измерения скорости микробиологического синтеза; и моможет быть использовано в пищевой имедицинской промышленности.Целью изобретения является повыше, ние точности измерения скорости образования биомассы путем автоматизации процесса измерения.На чертеже представлена блок-схема устройства для измерения скорости...

Номер патента: 1247206

Опубликовано: 30.07.1986

Авторы: Кольченко, Литвин, Соресер, Шелудько

МПК: B23K 3/00, B25B 27/00

Метки: соединения

...что, сцельюпридания ему устойчивости, на торцахмагнитопровода выполнены продольнь 1 еуглубления. лах изменяется величина воздушныхзазоров между торцами магнитопровода и нагреваемой поверхностью, Этоприводит к снижению и дестабилизации 5 величины КГД устройства. Применениеже его с установкой вдоль оси кривизны поверхности или на плоских ивогнутых поверхностях вообще невозможно вследствие недопустимого воз растания потерь энергии и увеличенных воздушных зазорах.Цель изобретения - повышение КПДустройства и качества паяных соединений на цилиндрических и плоских 15 поверхностях сооружений путем обеспечения прижатия объекта магнитнымполем индуктора;Поставленная цель достигаетсятем, что устройство для соединения 20 деталей преимущественно...

Номер патента: 1240516

Опубликовано: 30.06.1986

Авторы: Литвин, Межеков, Сироткин, Туктанов

МПК: B23B 41/02

Метки: глубоких, отверстий

...относится к металлобработке и может быть использовано при растачивании глубоких отверстий.Цель изобретения - сокращение осевых габаритов устройства за счет установки упругих опорных элементов на единой втулке. На фиг. 1 показано устройство и его размещение в отверстии обрабатываемой детали, общий вид; на фиг. 2 - сечение А - А на фн 1.10 Устройство состоит из вращающегося стебля 1 с инструментальной головкой 2 и механизма рабочей подачи, включающего упругие опорные планки 3, установленные на втулке 4, размещенной на стебле 1, распределительный редуктор 5 и приводы, каждый из которых состоит из электродвигателя 6 и редуктора 7. Упругие опорные планки объединены в группы а и б, причем планки 3 внутри каждой группы кинематически 20...

Номер патента: 1239267

Опубликовано: 23.06.1986

Автор: Литвин

МПК: E21B 33/08

Метки: жидкости, предотвращения, промывочной, разбрызгивания

...оснащена крьппкой 9 с отверстием а для пропуска бурильной трубыи плашками 10 с уплотнениями, в нерабочем положении раздвинутыми пружинами 11, взаимодействующими со штокамигидроцилиндров 12, связанных маслопроводом 13 с маслонасосом и пультомбурильщика.Устройство работает следующим образом.Устройство основанием 1 устанавливается на стол ротора, герметичносвязываясь с ним уплотнениями 2, приэтом верхний конец бурильной трубы,находящейся в скважине, пропускаетсячерез внутреннее кольцо 3 и отверс 9267 2тие а в крьппке 9. На верхний конецбурильной свечи, выступающий из крьпп 4ки 9, надевается элеватор, колоннабурильных труб поднимается, устанавливается на клинья и верхняя свечаотворачивается, но ниппель отвинченной бурильной трубы остается в...

Номер патента: 1238929

Опубликовано: 23.06.1986

Авторы: Гостомельский, Литвин, Москаленко, Тишура, Шевченко

МПК: B23K 20/12

Метки: сварки, трением

...подшипником шпинделя болькикорпус 2 с установленным в нем ше, чем между элементом 5 и патрона подшипниках шпинделем с патроном ном З,то элемент 5 фрикционно-тормоз и фрикционно-тормозную муфту, 20 ной муфты переместится в корпусе 2 элементы которой смонтированы с до контакта с другим элементом этой возможностью взаимодействия друг муфты,установленным на патроне 3, и с другом от силового привода 4.резко затормозит патрон. Элемент 5 фрикционно-тормозноймуфты таким образом, при проковке усилие, связан с корпусом 2, а другой ее 2 развиваемое приводом 4 через элемент элемент установлен на патроне З.Эле,передается непосредственно на патмент 5 установлен между корпусом 2 рен, минуя подшипники шпинделяи сам и передним подшипником шпинделя и...

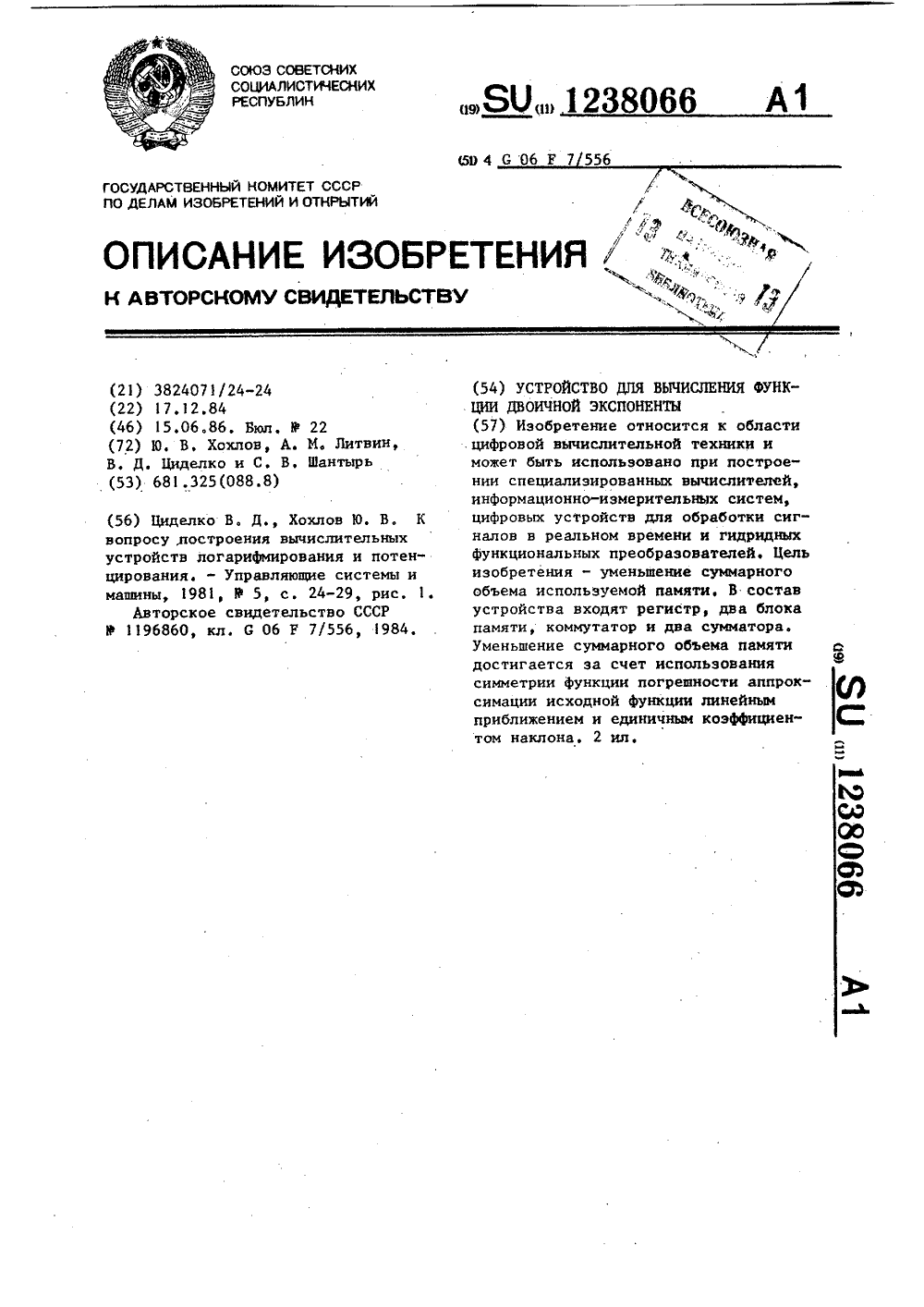

Номер патента: 1238066

Опубликовано: 15.06.1986

Авторы: Литвин, Хохлов, Циделко, Шантырь

МПК: G06F 7/556

Метки: вычисления, двоичной, функции, экспоненты

...д у (х), вследствие построенной симметрии. Для получения точного эна чения Функции двоичной экспоненты1необходимо на интервалев , 1) учесть2 Значения функций Ч (х) и д у (х), которые при получении функции двоичной экспоненты выступают в роли функций коррекции, запоминаются в блоках памяти и используются для уточнения результата. Объемы блоков памяти, необходимых для запоминания Ч (х) и д у (х), равны(и) 2 бит; (1)С = 2 (п-.б) 2" = (и-б) 2 бит, (2) Дополнительная двойка в выражении (2) учитывает двухзначность (в математическом смысле) функции ь у (х).Таким образом, функция двойчной экспоненты вычисляется следующим образом; сегмент хеО, - ): у(х)=(1+х)+Ч(1-х)1 сегмент хе-, 1) : у(х)=(1+х)+ф(х)1+ ду (х), (3)Корректирующая функция ь...

Номер патента: 1237884

Опубликовано: 15.06.1986

Авторы: Барон, Глушковский, Литвин, Фельдман

МПК: F27B 7/40

Метки: вращающейся, печи, рекуператорный, холодильник

...6 и 7 печи 1 образуют два ряда.Четные барабаны 2 с загрузочными течками 4 связаны с загрузочными отверстиями 6 первого по ходу движения материала ряда. Между загрузочными отверстиями 6 на внутренней поверхности печи 1 выполнены рассекатели 8, прижимающие одним концом к продольной стороне 9 отверстия 6 под острым углом, вершина которого направлена по ходу перемещения материала и против направления вращения печи, Второй конец рассекателя 8 расположен на расстоянии от продольной стороны следу)ощего по ходу вращения печи отверстия, равном половине шага между отверстиями.Рассекатели 8 могут быть выполнены либо металлическими из жаропрочной стали, либо в виде кладки из огнеупорного кирпича,Внутри барабаны 2 и 3 могут быть оборудованы...
