Лапкин

Номер патента: 1434028

Опубликовано: 30.10.1988

Авторы: Боярский, Гинзбург, Коваль, Лапкин

МПК: E02D 5/52

Метки: железобетонной, сборной, сваи, секций, соединение, стыковое

...спирали как наиболее рациональной по сравнению с другими типами кривых, например спиралью Архимеда или циклоидой, дающими чрезмерно большой зазор, что приводит к вытеканию клеящего состава из зоны стыка и неоправданному его перерасходу. В описанной конструкции стыка отношение большей полуоси к меньшей в эллиптических основаниях усеченного конуса выступа 3 принимается равным 1, 1-1, 15, а при выполнении верхней части гнезда 4 в Форме циклоиды или спирали Архимеда это отношение составляет 1,57 и 1,503 14340соответственно. Затем продолжаетсязабивка секций 1 и 2 до проектнойотметки. Клеящий состав набирает прочность в процессе погружения секцийсвай и после него. Наличие пластины14 на грани 11 секции 2 обеспечиваетфиксацию секции...

Номер патента: 1427003

Опубликовано: 30.09.1988

Авторы: Дьяконов, Лапкин, Самохвалов, Сутормин, Шабалина

МПК: C10G 33/00, G05D 27/00

Метки: антикоррозионной, защиты, нефти, оборудования, переработки, процессом

...которых нейтрализуется реагентом, добавленным В неФть, а часть, непрореагировавшая с реагентом, выходит через шлемовые линии 10 и 11. После охлаждения и конденсации гаров в холодильниках-конденсаторах 16 и 17 паражидкостная смесь поступает в газоводоотделители 26 н 27 где происходит разделение неФтяного газа, бензина И ВОДЫ. ДЛЯ УПРОЩЕНИЯ СХЕМЫ ПОТОКИ Газа и бензина не показаны, Частьотстоявшегося водного конденсата выводится из Газоводао-делителей 26 и 27 по линии сброса, другая часть поступает в линии рециркулирующего водного конденсата, где после защелачивания ь смесителях 28 и 29 нейализующим р агент ом нассами 3 37 падается через элементы 12 и 13 ввода В шлемовые линии 10 и 11, Я ме, так ввода защечаченного Водногоконденсата...

Номер патента: 1389970

Опубликовано: 23.04.1988

Авторы: Абрамов, Карева, Лапкин, Попова

МПК: B23K 35/362

Метки: оцинкованной, соединения, стали, флюс-паста

...идругих вредных аэрозолей. 10Окислы цинка относятся к вреднос",тям фиброгенного действия, ухудшаютусловия труда и снижают производи,тельность труда сварщиков.При нагревании флюса, нанесенного 15на оцинкованную поверхность стали,первоначально происходит разложениеА 1 С 1 при 180 С по реакции:А 1 С 1 в -А 1 С 1 + С2 А 1 С 1 + Еп - ь ЕпС 1 + 2 А 1.Ф,тавы флюса-пасты и производят сваркуэлетродами МР6 3 мм.на переменном токе, Сваривают оцинкованные трубы 6 89 мм с толщиной стенки 4 мм. Стен-. ки собираются с зазором 2 мм. Флюс- пасту наносят на внешнюю и внутреннюю поверхности свариваемых кромок полостей, ширина которой равна 40 мм, толщина флюсового покрытия 2,0-2,5 мм. С каждым составом Флюса-пасты сваривают но три стыка, Во время...

Номер патента: 1375521

Опубликовано: 23.02.1988

Авторы: Лапкин, Обухов, Ткаченко, Ухин, Щербаков

МПК: B65D 88/34

Метки: нефтепродуктов, резервуар, хранения

...резервуаре нефтепродуктов или суспензированных смесей в мертвом пространстве, обусловленном высотой врезки приемораздаточного патрубка .7, над днищем 2 резервуара накапливаются осадки и отложения в виде органических, минеральных веществ и слабых растворов 45 кислот, которые приводят к загрязнению хранимого продукта, к уменьшению рабочего объема резервуара, к его коррозионному износу.Замкнутое пространство между дни щем 2, стенкой вертикального корпуса 1 резервуара, гибкой разделительной мембраной 3 и эластичной юбкой 4, находящихся в нижнем положении, заполняют химически нейтральной средой, при этом гибкая мембрана 3 поднимается и занимает наклонное промежуточное положение. Как только мембрана 3, пройдет уровень крепления эластичной юбки...

Номер патента: 1348288

Опубликовано: 30.10.1987

Авторы: Лапкин, Литвинов, Малкович

МПК: B66C 1/32

Метки: грузозахватное

...со свободными концами других стоек гибкие несущие органы и механизм передачи движения на полые стойки, о т л и - ч а ю щ е е с я тем, что, с целью упрощения конструкции, стойки закреплены на раме посредством горизонтально подпружиненных относительно ее торцов кареток, при этом другие концы гибких несущих органов связаны с верхними частями первых полых стоек.2. Устройство по и. 1, о т л и - ч а ю щ е е с я тем, что несущие гибкие органы выполнены иэ сплава с эффектом памяти. 1 1348288Изобретение относится к подъемнотранспортной технике, в частности кгруэоэахватным устройствам.Цель изобретения - упрощение кон 5струкции.На фиг. 1 показано груэоэахватноеустройство, общий вид; на фиг. 2 "вид А на фиг. 1.Грузозахватное устройство...

Номер патента: 1321720

Опубликовано: 07.07.1987

Авторы: Лапкин, Синани, Фотин, Щепин

МПК: C07C 69/28

Метки: 1-алкоксивиниловых, карбоновых, кислот, эфиров

...С.П р и м е р 1. В круглодонную колбу, снабженную мешалкой, капельной.воронкой и обратным холодильником, помещают 0,3 г-ат (19,5 г) цинка, 0,1 моль (12,5 г) КаС 10 и покрывают все это сухим эфиром. Пус 30 кают мешалку и туда же добавляют 0,2 моль (35,8 г; 35 мл) ГМП; хлорнокислый натрий при этом растворяется. Затем в колбу из капельной воронки приливают небольшую порцию (2-3 мп) 35 Чмеси, содержащей 0,1 моль (15,3 г;10 мл) метилбромацетата и 0,1 моль лоилхлорида (трет-СН СОС 1) в 25 мл сухого эфира. Температуру экэотермической реакции поддерживают скоростью прикапывания содержимого капельнойоворонки в пределах 36-45 С. Время прикапывания 20-25 мин. По окончании прибавления исходных компонентов реакционную смесь подогревают в течение...

Номер патента: 1274653

Опубликовано: 07.12.1986

Авторы: Лапкин, Мартемьянов

МПК: A01K 61/00

Метки: животных, жизнеобитания, оптимальных, подвижных, температур, холоднокровных

...что рыбы после 5-дневного наблюдения сконцентрировались в зоне с температурой 14 С. Снова смещают температуру 14 С в середину нового интервала 12 - 17 и через 5 дней рыбы выбирают зону с температурой 15 С, не примыкающую к граничным значениям интервала, которую и определяют как оптимальную. При предоставлении следующего интервала температур 18 - 23 С рыбы сконцентрировались в зоне с температурой 18 С. Поскольку температура 18 С близка к температуре 15 С и разница между ними не составляет 6, то сразу задают следующий 25 интервал 24 - 29 С и устанавливают, что рыба сконцентрировалась в зоне с граничным значением температуры 29 С. Эту температуру смещают в середину нового интервала 27 - 32 и наблюдают концентрацию рыбы в зоне с...

Номер патента: 1255685

Опубликовано: 07.09.1986

Авторы: Гинзбург, Лапкин

МПК: E02D 5/52

Метки: свая, составная

...14, которая при вращении рычага 7 вокруг оси 8 входит в зазор 15 между обечайкой 2 и меньшим плечом 16 рычага 6. Нижний конец 7 верхней секции 3 имеет цилиндрическую форму и выполнен с поперечным рифлением 18 на его боковой поверхности.Для соединения стыкуемых секций сваи нижний конец 17 верхней секции 3 снабжен расположенными по его диаметру пазами 19, количество которых соответствует количеству двуплечих рычагов 6. Форма пазов 19 повторяет форму концов больших плеч 9 двуплечих рычагов 6 для прохода последних в них.В торце нижнего конца 17 верхней секции 3 расположено металлическое кольцо 20, жестко прикрепленное при помоии кольцевой пластины 21 к продольной стержневой арматуре 22 верхней секции 3 составной сваи. О 5 20 25 30 35 40...

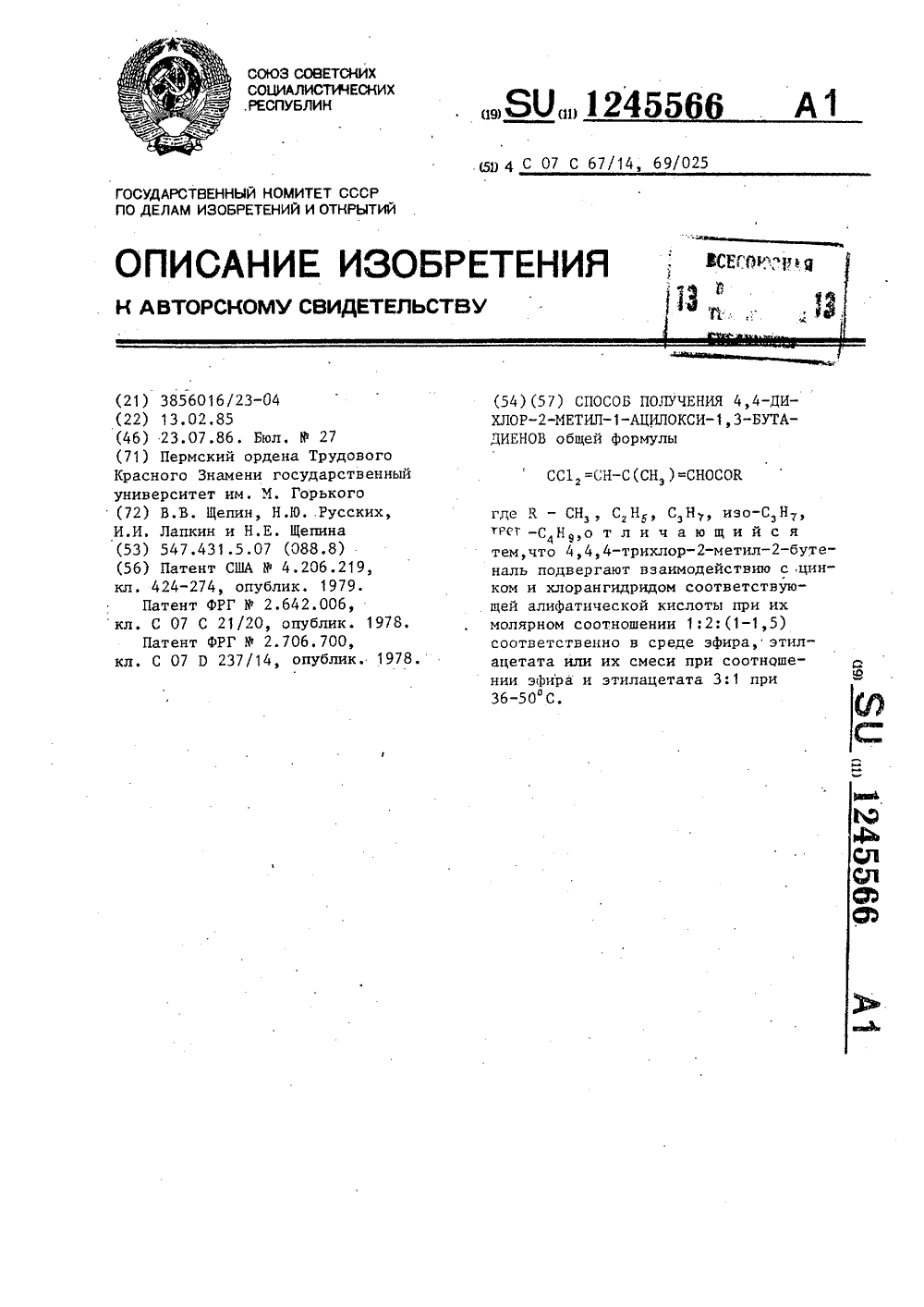

Номер патента: 1245566

Опубликовано: 23.07.1986

Авторы: Лапкин, Русских, Щепин, Щепина

МПК: C07C 67/14, C07C 69/025

Метки: 4-дихлор-2-метил-1-ацилокси-1, бутадиенов

...выход целевого продукта(выход 84 ) по сравнению с оптимальным соотношением 1:2;1,3,б). Растворитель - эфир.В реакционную колбу, снабженную 5 мешалкой, обратным холодильником икапельной воронкой, вносят 0,2 г-ат(13 г) измельченного в мелкую стружку цинка и 40 мл эфира. Затем тудаже по каплям и при перемешивании 1 О вносят смесь 0,1 г-моль (18,8 г)44,4-трихлор-метил-бутеналя и0,13 г-моль (10,2 г) хлористогоацетила в 15 мл эфира. Реакционнуюсмесь подогревают до начала реак ции, после чего реакция идет самопроизвольно. Температура реакционной смеси меняется в процессе реакции от 36 до 41 С. Дальнейшая обработка реакционной смеси аналогична 20 примеру 1 а, Выход 837 (16, 2 г) .в). Растворитель - этилацетат.В реакционную колбу,...

Номер патента: 1227397

Опубликовано: 30.04.1986

Авторы: Васильев, Лапкин, Покусаев

МПК: B23P 15/26, B23P 19/027

Метки: извлечения, корпуса, пучков, теплообменника, трубных

...(не показано).Устройство для извлечения трубного пучка работает следующим образом.35Выпрессовочный шток 2 силовогогидроцилиндра 1 жестко креится ктрубной решетке 9 выталкиваемого трубного пучка. Рычаги 4 настраиваются на40заданный размер теплообменника такимобразом, чтобы угол между рычагами 4и образующей корпуса теплообменника5 был равен 85-88 , при этом пружины6 прижимают опорные захваты 3 к корпусу теплообменника 5, Включаетсягидростанция. Рабочая жидкость пошлангам 8 подается в поршневую по-,лость силового гидроцилиндра 1, выпрессовочный шток 2 упирается в трубную решетку 9, при этом реактивноеусилие стремится отодвинуть корпуссилового гидроцилиндра 1 от трубногопучка, т.к. масса пучка значительнобольше массы...

Номер патента: 1200291

Опубликовано: 23.12.1985

Авторы: Данилушкин, Каращук, Лапкин, Торгоненко

МПК: G06F 9/48

Метки: прерываний

...входом первого триггера, инверсный выход которого соединен с инверсным входом установки в "О" второго триггера и является выходомсигнала подтверждения прерыванияустройства, вход окончания обработки прерывания устройства соединен стактовым входом регистра маски и синверсным входом установки в "1" втрого триггера, выход которого соединен с вторым входом элемента И.аказ 7869/55 Тираж БН Подписно нал ППП "Патент", г.ужгород, ул.Проектн 1 12Изобретение относится к вычислительной технике и может быть использовано в цифровых вычислительных машинах.Цель изобретения - сокращениеоборудования.На чертеже приведена структурнаясхема устройства.Устройство содержит регистр 1 маски, групповой регистр 2 прерьваний,группу элементов И-НЕ 3, элемент...

Номер патента: 1191739

Опубликовано: 15.11.1985

Авторы: Гусев, Лапкин, Репкин

МПК: G01F 11/24

Метки: дозатор, сыпучего

...шарнирной опорой 9, приемной воронкой 10 уплотнителем 11, разгрузочную воронку 12 в смесительной камере 13, струну 14, стенку 15 . с отверстием 16 неподвижного бункера 17 в виде короткого цилиндра. Отверстие 16 выполнено у основания 1191739 гбункера 17, переходящего в емкость18 неограниченного объема. Рычаг 19,гайка 20, винт 2 и привод 22 служатдля регулирования расхода.Устройство работает следующим,образом.Сыпучий материал из емкости 18самотеком поступает в неподвижныйбункер 17, где перемешивается вороши- О,телем 7 и через отверстие 16 перетекает во вращающийся бункер 3, спицы4 которого этому не препятствуют.Во вращающемся бункере 3 сыпучийматериал стабилизируется по насыпной 5 плотности и забрасывается в приемнуюворонку 1 О, откуда по...

Номер патента: 1177289

Опубликовано: 07.09.1985

Авторы: Лапкин, Фотин, Фотина, Щепин

МПК: C07C 67/343, C07C 69/675

Метки: диметилового, кислоты, тетраметил, формилоксиглутаровой, эфира

...литературе не описан.Оптимальное соотношение жидких реагентов 1:1, В противном случае имеет место нецелесообразный пере расход одного из них, взятого в избытке. Избыток цинка необходим для предотвращения побочной реакции, снижающей выход целевого продукта.Как следует из примера 1 описания, оптимальное соотношение бензола и ТГФ 2:1. Выход продукта при этом 92%. В примерах 2 и 3 использованыоотношения бензола и ТГФ 1:1 и 1:2.30ыход целевого продукта при этом снижается и составляет 84 и 80% соответ-,Цель изобретения - разработка нового способа получения нового соеди- З 5нения,П р и м е р 1. Измельченную стружку. цинка (0,15 г-атом, 10 г) помеща ют в круглодонную колбу на 250 мл,снабженную мешалкой, обратным холадильником и капельной...

Номер патента: 503391

Опубликовано: 23.08.1985

Авторы: Богоявленский, Воробьев, Кладовщиков, Лапин, Лапкин, Пушкин, Хорошайлов

МПК: B21H 1/06

Метки: закрытой, колец, раскатки

...загрузку кольца, раскатку и выпрессовку раскатанного кольца на од" ной позиции, что приводит к усложне нию конструкции, введению новых механизмов, а также снижает производи- тельность.Цель изобретения - упрощение конструкции, говышение производительности и точности раскатываемого кольца.Для этого в предлагаемом устройстве валок-оправка установлен соосно с приводом его вращения и с сило вым цилиндром с возможностью осевого возвратно-поступательного перемещейия, а матрица установлена концентрич. но оправке и жестко связана с последней, при этом продольная ось на- З 5 ружного деформирующего валка перпендикулярна оси оправки в плоскости раскатки кольца. На чертеже показано предлагаемое 40устройство, продольный разрез. Оно включает в себя...

Номер патента: 1126577

Опубликовано: 30.11.1984

Авторы: Жубанов, Лапкин, Сайткулова, Смирнова

МПК: C08G 73/00

Метки: полинитрилов, политиоцианатов

...или алифатические тиоцианаты (напримерфенилтиоцианат, бензилтиоцианат,11 в ,аминофенилентиоцианат, этилтиоцианат) и ароматические нитрилы(например бензонитрил, и -оксибензонитрил). Наличие в мономерах активных функциональных групп в И -положении позволяет повысить их актив,ность в реакции полимеризации.2-Бензоил-метил-Фенил-бромцинк-иминат пропанона, используемый в качестве катализатора и имеющий структурную формулу Н, (Н,33 СВНБбнО.Полученный полимер темно-коричневого цвета, растворим в ДМФА, ДМСО.П р и м е р 6 (для сравнения),В стеклянную ампулу помещают 2 гИ -аминофенилтиоцианата и 0,3 г(5,4 мол.%) 2-бензоил-метил-фенил-бромцинк-имнната пропанона.Полимеризацию проводят при 80 Сов течение 2 ч. Содержимое экстраги. руют метанолом для...

Номер патента: 1085922

Опубликовано: 15.04.1984

Авторы: Лапкин, Сушанский

МПК: B66C 1/02

Метки: вакуумное, грузозахватное

...элемент. и основную уплотнительную манжету, образующую с поверхностью захватываемого изделия вакуумную камеру, снабжено дополнительной уплотнительной манжетой, закрепленной на корпусе симметрично основной манжете и с образованием с ней общей полости, а вакуумообразующий элемент представляет собой оболочку с ферромагнитным наполнителем, закрепленную между манжетами и расположенную в упомянутой полости.Кроме того, оболочка выполнена из сплава с эффектом памяти.На чертеже показано вакуумное грузо- захватное устройство,В разъемном корпусес крышкой 2 установлены электромагнит с катушкой управления 3 и манжеты 4 и 5, между которыми с помощью дистанционных немагцитцых втулок б зафиксирована магцитоуправляемац оболочка 7, состоящая из...

Номер патента: 1077869

Опубликовано: 07.03.1984

Авторы: Кошелев, Кузовлев, Лапкин, Тарабанов, Телегин

МПК: C04B 35/54

Метки: материал, огнеупорный, силицированный

...материала. Увеличение.кремния более 25 мас, приводитк снижению износостойкости, так какповышением локальной температурына поверхности трения последнийвыплавляется, образуя пористуюструктуру, являющуюся началом интенсивного износа.Оксид кремния в количестве 0,52,0 мас. с твердостью близкой ккарбиду кремния находится внутрикарбидного каркаса, способствуетстабилизации пиоцесса трения и соответственно увеличивает износостой"кость. Отклонение в сторону уменьшения или увеличения содержания ок"сида кремния в материале снижаетего износостойкость,Существенное влияние на повышение износостойкости и снижение коэффициента трения материала оказывает оксикарбид кремния в количестве 0,1-2,0 мас .который равномерно тонкодисперсной...

Номер патента: 1065406

Опубликовано: 07.01.1984

Авторы: Лапкин, Сайткулова, Семенов, Фотин

МПК: C07C 69/22

Метки: карбалкоксикетонов

...цель достигаетсяспособом получения -карбалксике"тонов общей формулы (7) путем взаимодействия бромизобутирофенона сальдецидами в присутствии цинка вэфирном растворе с последующим Выкод, Текипву Сб(Р мм рт.ст) Синтезированные соединения 1-фенил,2-диметил-З-ацетоксибутанон99-104(4 1,0260 1,5059 88 120-122(6) 87 0,9960 1,4838 0,9935 1,4801 100-102(4 ) С К 5 СО С(СН 5) 2 СНСН 5 ОСОСН.51-фенил, 2-диметил-ацетоксигексанон СН 5 СОССН 5) 2 СНС 5 Б 7ОСОСН 51-фенил,2-диметил-З-бутилоксипентанон 6 Н 5 СОС СК 5) СНС 2 НОСОС 5 Н 71-фенил,2-диметил"3-бутиЛоксигексанон С 6 Н 5 С ОС(СН 6) 2 СНС 5 Н 7о 1ОСОС 5 Н 7 карбоксилироваиием образовавшегосясоединения хлорангицридом карбоновой кислоты по следующей схеме: 5 АГ С ОС К 2 Вг+ Ео+З СНО-"АР СО...

Номер патента: 1049228

Опубликовано: 23.10.1983

Авторы: Васильев, Лапкин, Мартынов, Покусаев, Радомысльский, Фолиянц

МПК: B23P 19/027

Метки: извлечения, пучка, трубного

...содержит рабочий силовойгидроцилиндр 1 с поршнем 2 и штоком3, на конце которого расположена.опора 4, выполненная в виде фланца,соединенного с трубной решеткой 5,образующей пучок из труб 6 . На наружной поверхности силового гидроцилиндра 1 равномерно смонтированы силовыеприводы захватов 7, каждый из которыхпредставляет собой упорный гидроци линдр 8 с поршнем 9 и штоком 10, Захват 7 ймеет вид башмака с цилиндрической рабочей поверхностью, расположен на конце штока 10 и соединенс рычагом 11, закрепленным на силовом гидроцилиндре 1 и создающимвместе со штоком 1 О надежный упор встенку корпуса теплообменника 12,Для управления работой устройстваслужит гидрораспределитель 13, установленный на силовом гидроцилиндре1, который снабжен...

Номер патента: 1046408

Опубликовано: 07.10.1983

Авторы: Богатырев, Лапкин, Поддубный, Протасов, Пятницкий, Соболев

МПК: E02B 8/08

Метки: рыбозащитное

...планки прикрепленк тросу, соединенному одним концомс приводом возвратно-поступательцогодвижения, а другим - с возвратнойпружиной.На фиг. 1 изображено рыбозащитное устройство, вид сверху наФиг, 2 - разрез А-А на фиг. 1", нафиг. 3 - узел 1 на Фиг. 2; на Фиг. 4 вид Б на фиг, 3.Рыбозащитное устройство установленов водоеме 1 перед входом в водозаборныйканал 2 и вынесено от линии 3 берега в водоем 1 с помощью стенок 4и 5, установленных на дне б водоема1 и возвышающихся над максимальнымуровнем 7 воды в водоеме 1. Позицией 8 показан минимальный уровеньгоды.Устройство содержит источники 9 света,например импульсные, с рефлекторами10, соединенные кабелем 11 с источником 12 электрического напряжения,например импульсного. Каждый источник 9 света...

Номер патента: 1046407

Опубликовано: 07.10.1983

Авторы: Богатырев, Лапкин, Поддубный, Протасов, Пятницкий, Соболев

МПК: E02B 8/08

Метки: рыбозащитное

...установленными с возможностьювращения в плоскости, параллельнойФронту водозабора, причем источникисвета размещены перед пластинами.Кроме того, с целью упроценияэксплуатации в условиях речного водозабора, устройство может бытьснабжено заякоренными понтонами,размещенными вдоль русла реки передводозабором и имеюцими лопастныеколеса, установленные на горизонтальных осях, расположенных перпен-дикулярно руслу реки, причем на логастях закреплены зеркальные пластины, а нижние части лопастных колес погружены в воду,Причем зеркальные пластины могутбыть закреплены на четных лопастяхколеса, а нечетные лопасти покрытыслоем люминофора. 40На фиг. 1 изображено рыбозащитное устройство, вид сверху; наФиг. 2 - разрез А-А на фиг. 1; нафиг. 3 - узел 1 на...

Номер патента: 1046240

Опубликовано: 07.10.1983

Авторы: Лапкин, Фотин, Фотина, Щепин

МПК: C07C 69/54

Метки: алкоксиакриловой, алкоксиметакриловой, кислоты, эфиров

...пиридина. Выход целевого 2 Опродукта 45-47 (.1 ).Недостатками способа являются использование вещества фосгена и низкий выход целевого продукта (47).Известен также способ получения,кислоты путем конденсации этилформиата с этилацетатом в присутствииэтилата натрия в течение 7 ч с получением натриевого производногооксопропионата, которое затем алкилируют диметилсульфатом 3 ч, нагревают со спиртовым раствором щелочи8 ч и получают с выходом 35 р-метоксиэтилакрилат 2 3.Недостатком укаэанного способа 35является низкий выход целевого продукта (35).Наиболее близким по техническойсущности к предложенному является,способ получения метилового эфира 4 Ор-метоксиметакриловой кислоты путембромирования метилметакрилата с получением...

Номер патента: 1038277

Опубликовано: 30.08.1983

Автор: Лапкин

МПК: B66C 1/02

Метки: вакуумный, захват, ручной

...рукоять, соединенную Ю с корпусбмкамеры,и рычагами Я .Недостатком данного захвата является сложность и ненадежность конструкции из-эа большого количества составных элементов. 5Известен также вакуум-присосный инструмент, содержащий рукоять, соединеную с эластично вакуумным захватом и обратный клапан 2 .Недостатком. известного захвата является ненадежность работы при захвате грузов, имеющих криволинейную или шероховатую поверхность.4Цель изобретения - повышение надежности в работе при захвате гру зов с неровными поверхностями.Укаэанная цель достигается тем, что ручной вакуумный захват, содержащий корпус с рукоятью, камеру разрежения с уплотнительным кольцом и обратный клапан, имеет гибкий упру,гий элемент, установленный Между кор пусом и...

Номер патента: 1022807

Опубликовано: 15.06.1983

Авторы: Берсенева, Калабеков, Лапкин, Продан, Ромашевский, Чехов

МПК: B25B 21/00

Метки: затяжки, резьбовых, соединений

...напряжения кручения, что существенно ухудшает прочностные характеристики соединения.Цель изобретения - повышение производительности путем приложения одновременно и осевого усилия к стержню резьбового соединения,Цель достигается тем, что в устройстведля затяжки резьбовых соединений, содержащем цилиндрический корпус с рычагом,аксиально установленную в корпусе с возможностью поворота втулку с рычагом ивнутренним шестигранником, устанавливаемым на гайку резьбового соединения, диск,устанавливаемый и фиксируемый на резьбесоединения, нагружающий механизм, выполненный в виде цилиндра, поршень и штоккоторого шарнирно закреплены на соответствующих рычагах, в корпусе выполнена ра 5 10 15 20 25 Зо 35 40 диальная прорезь, в которой размещен...

Номер патента: 1022049

Опубликовано: 07.06.1983

Авторы: Зацаринный, Лапкин, Ольховский, Рожков, Федотов

МПК: G01N 29/04

Метки: акустико-эмиссионное, объектов, протяженных

...выделять только центральную зону.Цель изобретения - расширение функциональной возможности устройства засчет обеспечения произвольного выбо- З 5 Ера эоны контроля.Поставленная цель достигается тем,, что акустико-эмиссионное устройстводля контроля протяженных объектовснабжено двумя блоками временной задержки, входы которых соединены с выходами пороговых схем каждого канала, а выходы - с входами схемы совпадения.На чертеже представлена блок-схема акустико"эмиссионного устройства 45для контроля протяженных объектов.Акустико-эмиссионное устройстводля контроля протяженных объектов содержит два канала, каждый из которыхсостоит из последовательно соединенных датчика 1 и 2, усилителя 3 и 4,блока 5 и 6 фильтров и пороговойсхемы 7 и 8,...

Номер патента: 1018679

Опубликовано: 23.05.1983

Авторы: Гершуни, Голубовский, Грибанов, Лапкин, Мельников, Панков

МПК: B01D 17/00

Метки: аппарат, нефтепродуктов, нефти, обезвоживания

...сопла3 и инжектирует при этом воду изприлегающего объема. В смесителе 4образуется водонефтяная эмульсияс содержанием воды 30-50 и, следовательно, с развитой поверхйостьюсоприкосйовеяия "вода-нефтьф. Отражатель 5 изменяет направление движения потока эмульсии, часть ее,65 истекающая через отверстия б, поднимается восходящим вертикальным потоком, расслаиваясь при этом на нефть и воду. Основная часть,эмульсии истекает через зазор между смесителем 4 и отражателем 5 н, распределяясь по сечению аппарата, также расслаивается на нефть и воду. Вода опускается в нижнюю часть аппарата, а нефть поднимается вверх, увлекая с собой мелкие капельки воды.В электрическом поле между электро дами 7 эти капельки укрупняются и осаждаются вниз. Уровень воды...

Номер патента: 1016719

Опубликовано: 07.05.1983

Авторы: Генкин, Иоффе, Лапкин, Моисеева, Осипов, Протопопов, Тарханов, Тетерев

МПК: G01M 1/36

Метки: балансировки, роторов

...с гидро(пневмо 1 приеодом и фиксаторы их положения,каждая из корректирующих масс выполнена в аиде дебалансного диска с равномерно расположенными по окружностисквозными отверстиями, каждый из механизмов перемещения выполнен в видеупругосвяэанного с втулкой цилиндрического вкладыша с пазами на еготорце, контактирующем с одним из торцов диска, втулка выполнена с буртомв средней части, торцы бурта контак"тируют с вторыми торцами дисков и выполнены с гнездами, равномерно расположенными по окружности, диаметр которой равен диаметру окружности отверстий диска, а каждый ФиксатЬр выполнен в виде шаров, размещенных вотверстиях диска и гнездах бурта втулки и периодически взаимодействующихс пазами вкладыша,Причем устройство снабжено датчиком...

Номер патента: 1012937

Опубликовано: 23.04.1983

Авторы: Зотов, Круглов, Лапкин, Молоканов, Самохвалов, Шабалина, Щелкунов

МПК: B01D 3/22

Метки: струйная, тарелка

...центровперпендикулярны направлению движения жидкости2 .Недостатком этойтарелки является то, что вследствие формированияв струеобразующем элементе одногопотока (одной струи) области столкноЬения этих потоков локализуются на ЗО,сравнительно небольших участках барботажного слоя и при этом не обеспечивается равномерная турбулизацияпотоков и развитие необходимой поверхности контакта фаз. 35Цель изобретения - интенсификация процесса массопередачи за счетувеличения поверхности контакта фази улучшение турбулизации потоков.Цель достигается тем, что в струйОной тарелке, содержащей основаниес просечками, кромки которых отогну.ты в виде лепестков; поперечные перфорированные перегородки и переливные устройства, каждый лепесток выпол-. 45нен из...

Номер патента: 1012936

Опубликовано: 23.04.1983

Авторы: Зотов, Круглов, Лапкин, Молоканов, Самохвалов, Шабалина, Щелкунов

МПК: B01D 3/22

Метки: струйная, тарелка

...тарелках является то, что струи газа скользят по нижней поверхности Г-образной планки и выходят из-под него, не проникая в отверстия перфорации планки. В результате аэратор не выполняет своих функций.Цель изобретения - расширение диапазона устойчивой работы тарелки за счет уменьшения провала жидкости интенсификации барботажа на начальном участке тарелки.Указанная цель дочтигается тем, что в струйной тарелке, содержащей основание, поперечные перфорированные перегородки, переливные устройства, аэратор в виде Г-образной планки, горизонтальная часть которой выполнена с отверстиями, установленный в месте ввода жидкости над основанием, отверстия аэратора имеют отбортованные кромки в форме лепестков, отогнутых вниз и направленных в сторону...

Номер патента: 1011831

Опубликовано: 15.04.1983

Авторы: Бондарь, Гинзбург, Голубчик, Лапкин, Пилипей, Рогожкин

МПК: E04G 9/00

Метки: опалубка, свай, составных

...его днище 2 и боковые стенки 3. После этого продольную арматуру 18 с надетыми на ней торцовой пластиной 16 и диафрагмой 14 укладывают в короб, а затем концы продольной арматуры 18 закрепляют на натяжном устройстве 4.Потом устанавливают в короб 1 разьемную трубчатую обечайку 7, предварительно соединив ее верхнюю 8 и нижнюю 9 части между собой с помощью клинового зажима. При установке разъемной трубчатой обечайки 7 в короб 1 ее торцовые пластины 10 - 13 обеспечивают соосность обе. чайки с продольной осью короба, при этом наружнйе кромки указанных пластин должны плотно примыкать к днищу 2 боковым стенкам 3 короба 1. После установки разъемной трубчатой обечайки 7 в коробе 1 диафрагму 14 располагают таким образом, чтобы жестко...
