Номер патента: 1742646

Опубликовано: 23.06.1992

Авторы: Ефимов, Короткевич, Ксендзов, Михайлов, Мурашко

МПК: G01L 1/10

Метки: деформаций, усилий

...поступает на регистрирующее устройство,Недостаток известного способа - сравнительно узкий диапазон измеряемых деформаций или усилий, обусловленный ограниченными возможностями струнного преобразователя,Цель изобретения - расширение диапазона измеряемых усилий и деформаций,Указанная цель достигается тем, что в устройстве, содержащем упругий элемент в виде цилиндрической пружины, жесткие площадки, поджаты к торцам пружины, и виброчастотный преобразователь деформации, установленный параллельно оси прукины, один конец которого связан с первой жесткой площадкой, в последний вводят устройство для ударной нагрузки, выполненное в виде кулачкового ударника, размещенного между второй жесткой площадкой и виброчастотным преобразователем...

Номер патента: 1732870

Опубликовано: 15.05.1992

Авторы: Димитров, Ксендзов

МПК: A01G 25/09

Метки: дождевальной, самоходная, тележка

...10 для обеспечения наклонного положения гидроцилиндра 5 к горизонтальной плоскости, Гидроцилиндр 5 имеет ограничители 11 и 12 для штока 13 клапана-распределителя 9.Самоходная тележка работает следующим образом.Из полости трубопровода 7 вода поступает через клапан-переключатель 8 и клапан-распределитель 9 во внутреннюю полость гидроцилиндра 5 одностороннего действия, Под напором воды гидроцилиндр 5 прижимает опорную плиту 4 к поверхности земли, при этом шток гидроцилиндра 5 опирается на опорную плиту 4, а верхний конец гидроцилиндра 5 движется под углом вверх, растягивая пружину 6 сжатия (пружина сжатия 6 верхним концом соединена с корпусом гидроцилиндра 5, а нижним - со штоком гидроцилиндра 5) и стремится при этом поднять раму 1, тем...

Номер патента: 1666825

Опубликовано: 30.07.1991

Авторы: Ефимов, Ксендзов, Михайлов, Мурашко

МПК: F16D 13/50, F16D 13/71

Метки: муфта, фрикционная

...8, а также между наклонными участками 12 и упорами 10 выполнены несамотормозящими Осевая составляющая усилия со стороны толкателей 8 каждого промежуточного элемента б больше номинальной осевой составляющей усилия соответствующей ему нэжимной пружины 5, Отжимное устройство выполнено в виде шарнирно установленных на кожухе 4 отжимных рычагов 13, взаимодействующих с нажимным диском 2 и выжимным подшипником 14.Наклонные участки 12 направляющих стержней 9, а также наклонные рабочие поверхности 11 промежуточных элементов б могут быть выполнены в виде конических поверхностей,Устройство работает следующим образом.30 5 10 15 20 25 35 40 45 50 55 Пои включении муфты выжимной подшипник 14 отпускается. Промежуточные элементы б под действием...

Номер патента: 1654057

Опубликовано: 07.06.1991

Авторы: Ксендзов, Мажей

МПК: B60P 1/28

Метки: грузового, кузов, средства, транспортного

...оси днища. Угол а по направлению к задней части 4 увеличивается от 50-60 до 90. Элементы 5 на хвостовой части 4 представляют собой сплошные поперечные полосы. Материал элементов 5 может быть полосой обычной листовой стали. Износомам карьерных автосамосва грузкой. Цель изобретения носостойкости путем сниже заднюю часть днища. Для закреплены упрочняющие чем на задней части днища с высотой, уменьшающейся к последующему элементу днища. Упрочняющие элем выполнены многослойным части днища упрочняющие ложены под острым углом к кузова. 2 з.п.ф-лы, 3 ил. лов с заднеи раз - повышение изния давления на этого на днище элементы. Приони выполнены от предыдущего в сторону конца енты могут быть и. На передней элементы распопродольной осигдето -...

Номер патента: 1603210

Опубликовано: 30.10.1990

Авторы: Ксендзов, Павловский, Прокопенко, Янович

МПК: G01M 13/02

Метки: испытания, передач, стенд

...с каждым оборотом крутильной деформации упругих элементов замкнутого контура55 и являющегося по отношению к нему реактивным звеном торсионного вала 7 и обратно пропорциональна их крутильной податливости,В зависимости от испытаний дальнейшее регулирование нагрузки может происходить следующим образом.А.Испытания при квазипостоянной нагрузке. Для этого после достижения нагрузкой в контуре заданного уровня полумуфте 11 блоком 13 управления и приводом 10 сообщаются одинаковые с третьим звеном 6 дифференциального механизма 3 направление и частота вращения, т,е. происходит кинематическое согласование замкнутого контура и нагрузка в контуре постоянна.Б. Испытания при циклическом нагружении дискретным амплитудно- частотным спектром (с...

Номер патента: 1562681

Опубликовано: 07.05.1990

Авторы: Иванов, Ксендзов, Лемачко, Мурашко

МПК: G01B 7/16

Метки: тензомоста, частотный

...связи, осуществляемой посредством делителей 19 и 20 и делителей 13 и 16, переключение компаратора 11 произойдет при условии У=Уя. Компаратор 11, в свою очередь, переключает триггер 12, и сигналы наего выходах меняют знак на противоположный, При этом происходит переключение пар ключей 8 и 9 и 15 и 18, которые соединяют соответственно вход интегратора 10 и второй вход компаратора 11 с одним из выходов дифференциального усилителя 5 и одним из полюсов источника 2, Частота переключения Й без учета задержки срабатывания ключей 8,9,15 и 18 и блока сравнения определяется по формулеП+П П+КПп 1+К2 Ж 20 27где К - коэффициент преобразованиятензомоста 1 и коэффициент усиления дифференциального усилителя 5,при этом К 1 ( 1. Корректировка...

Номер патента: 1535474

Опубликовано: 15.01.1990

Авторы: Димитров, Ксендзов

МПК: A01G 25/09

Метки: дождевальной, многоопорной, самоходная, тележка

...сливную трбку 15 нор ),итд 16 стдш)вленз нд раме 1( з.((жкО(оо)(орной дожи,(,ьои(инь р;)от(ет с.едмн)(пи б;); ) м11 н,(н)рного трубопровода 11 машины ш)ол (,(н)р(ч посту(дет через клднанр;)р.и лиге.ь 10 и клаан-переключательЭи.р(ци инлр(ч 17 Пол нанороч волыилр ьк (ни.7 ну( кдн)т опорную ли г 1( н,н и онд в(снринич;цт часть м;сые .( жни и тр бонроводд 11, тел ым р,(,+(я опорные ко,цсд 2и (бь( оч (ои ч,(осы, цт( снижает удельное (дн.цни н; цву во время перемещения.)вр(м(нн) нолз поступает в рдоочую (с,( рнии.инлрд 8, после:(ний перец;(ср, нонордчиваетс соединенный и (роц(,(инлрол 8 рычаг 6 и, нрец)(з си и. курков(й пружины 7, п(р(- и(;ц,( (е(и. рычаг 5 с глкд(елми 4 и 21 1),к;с,(и 4 новордцивают колесд 2, ;1,гре(и)ет унр ( ол...

Номер патента: 1504111

Опубликовано: 30.08.1989

Авторы: Ксендзов, Митин, Чушенков, Шаколин, Шопов

МПК: B60K 17/08

Метки: коробка, передач

...7 и 740 115 6 6 1,17; 11 1,Передаточные числа вального редуктора 1 и планетарного механизма 2 обеспечиваются за счет подбора внутренних передаточных чисел кинематических цепей на соответствующих передачах, В частности привода Арик" ционных муфт 10 и 13 (вальный редуктор)= 3,5).10 При передаточном числе механизма 3 реверса П = -1 передаточные числаРзаднего хода П . имеют те же чис 1ленные значения, что и на передачах переднего хода, но со знаком минус, г,еСоотношение передаточньх чисел соседних передач равны 15 20 15 3 5 а= 2,33723,5 251,33; 2 332.1,75 1,5; с 1 1,4 30 4- 1 201 7 Ф 9 Х 6 П 6 172.1 1,17,35 5 150411планетарного дифференциала А 1 6ные числа коробки передач, не выходя за пределы мощностпого диапазонаприменения типоразмера...

Номер патента: 1503853

Опубликовано: 30.08.1989

Авторы: Горбачева, Ксендзов, Мажей

МПК: B01D 25/00, B01D 29/48

Метки: фильтр

...фракции. Донышко 16 установлено на резьбе 18 в корпусе 1 и может быть вывернуто с помощью поворотного ключа 19. Патрубок 20 в крышке 10 соединяет камеру 11 с гидросистемой, в которой установлен фильтр.Для фиксации пружинного каркаса 7 фильтрующего элемента ступени 11 на крышке 9, выпускном латрубке 3 и стакане 14 имеются винтовая нарезка 21, на которую навинчиваются концы упомянутых пружин, таким образом, выполняя функции крепежного винта. В нижней части корпуса 1 имеется выемка 22, служащая для организации равномерного потока рабочей жидкости через фильтр ступени 1. В перегородке 23 корпуса 1 имеются грязеуловители в виде карманов 24, отделенных от полости фильтра тарелкой 25 с отверстиями 26.Фил ьтр работает следующим...

Номер патента: 1390457

Опубликовано: 23.04.1988

Авторы: Дыко, Ксендзов, Михайлов, Мурашко, Стефанович

МПК: F16D 43/21

Метки: муфта, предохранительная, фрикционная

...относительно точки, определяющей исходноеположение муфты. Винт 21 через гайку 25 с шариками 26 взаимодействует55с рычагами 27, которые смонтированы,на симметричных кулачках 28, закрепленных шарнирно на фланце 29. Междукулачками 28 и нажимным диском 6 в исходном положении предусмотрен зазорМуфта работает следующим образом.При запуске привода рычаг 16 под действием инерционной силы грузов 18 поворачивается на шарнире, рычаг 16 может быть включен через повышающий редуктор. Вилка 19 воздействует на солнечную шестерню 15 планетарного ряда, перемещая ее в осевом направлении до включения планетарного ряда и ной из муфт свободного хода, например 11, соответствующей направлению вращения ведущей полумуфты. При достижении установившейся частоты...

Номер патента: 1219934

Опубликовано: 23.03.1986

Авторы: Гладкова, Гуськова, Жуковский, Ксендзов, Островерхов, Солонская, Солонский, Янкевич

МПК: G01M 13/02

Метки: динамики, исследования, машин, стенд, транспортных

...до 1 полнительный торсион 15 постоянной жесткости. Третий маховик 14 начйна- .ет вращаться, если подводимый к нему момент превышает момент сопротивления дополнительного тормоза 17, имитирующего сопротивление, создаваемое прицепной машиной.45 50 55 ния фрикционной муфты 3 и уменьшения передаваемого ею момента буксование фрикционной муфты 9 предельного момента прекращается в том случае, если момент двигателя 1 внутреннего сгорания меньше момента трения фрикционной муфты 9 предельного момента. Вращение второго 11 и третьего 14 маховиков возможно в том случае, если момент двигателя 1 внутреннего сгорания больше суммарного момента сопротивления тормозов 13 и 17. Воспроизведение режимов работы транс . портной машины в условиях перегрузок...

Номер патента: 1203259

Опубликовано: 07.01.1986

Авторы: Ксендзов, Михайлов, Мурашко, Островерхов

МПК: F16D 43/21

Метки: муфта, предохранительная, фрикционная

...облегчения входа7шарика 18 при вращении механизма висходное положение,При работе муфта постоянно замкнута. При этом имеется два случая эксплуатации; режим кратковременногопробуксовывания дисков 3 и 4, когдаугол относительного проворота дисков 3 и 4 меньше некоторой ранеевыбранной величины, определяющейтепловую нагруженность фрикционныхповерхностей и их износ, в пределахуказанного угла сохраняются упругоцемпфирующие свойства Фрикционныхповерхностей; режим длительного пробуксовывания дисков 3 и 4, когдаугол больше выбранной величины попричине резкого возрастания моментана ведомой полумуфте 2.Работа при первом режиме осуществляется следующим образом,На ведомый вал 8 передается момент буксования фрикционных дисков3 и 4. Угловая скорость...

Номер патента: 1147604

Опубликовано: 30.03.1985

Авторы: Ксендзов, Статкевич, Таяновский, Чабан

МПК: B60K 41/06

Метки: коробки, передач, фрикционами

...1 по магистрали 2 передается к распределителю 6 и через него к исполнительному гидооцилиндру, а также вполость 4 переливного клапана 5. Под действием давления поршень 9 перемещаетсявправо, сжимая пружину 10 до тех пор,пока не откроет сливное отверстие. 11. Величина давления в исполнительном гидроцилиндре зависит от усилия сжатия пружиныО, которая выбирается таким образом, чтобы получить коэффициент запаса гидроподжимных фрикционов равным 1,5 - 1,8.При включении главной муфты сцепления усилие от педали 25 передается черезтяги 24 на шток 23 поршня 15 и перемещаетего влево, Обратный лкпан 17 при этом открывается и жидкость из полости 18 перетекаетчерез отверстия 19 и 21 и каналы 22, а такжедроссельные отверстия6 в полость 20. Поршень 15...

Номер патента: 1138562

Опубликовано: 07.02.1985

Авторы: Богдашич, Ксендзов, Мурашко, Стукачев

МПК: F16D 25/063

Метки: гидравлическим, многодисковая, муфта, управлением, фрикционная

...внутри вала выполнены осевые каналы для рабочей жидкости, а нажимные исполнительные эле -менты размещены в полости между разделительной перегородкой и пакетомфрикционных дисков, упругие элементывыполнены в виде диафрагмы, разделительная перегородка выполнена в видепоршня, установленного на валу с воз можностью продольного перемещения ивзаимодействия с нажимными исполнительными элементами и с упомянутымупругим элементом, герметично связывающим поршень с внутренней поверхностью корпуса,Упругий элемент выполнен в видеупругой гофрированной мембраны.На чертеже изображена схема многодисковой фрикционной муфты с гидравлическим управлением.Иуфта содержит ведомые полумуфты 1 и 2, возвратные пружины 3 и 4,62 3поршень 5, поочередно...

Номер патента: 1132170

Опубликовано: 30.12.1984

Авторы: Ксендзов, Лукьянчук, Мурашко, Филимончик

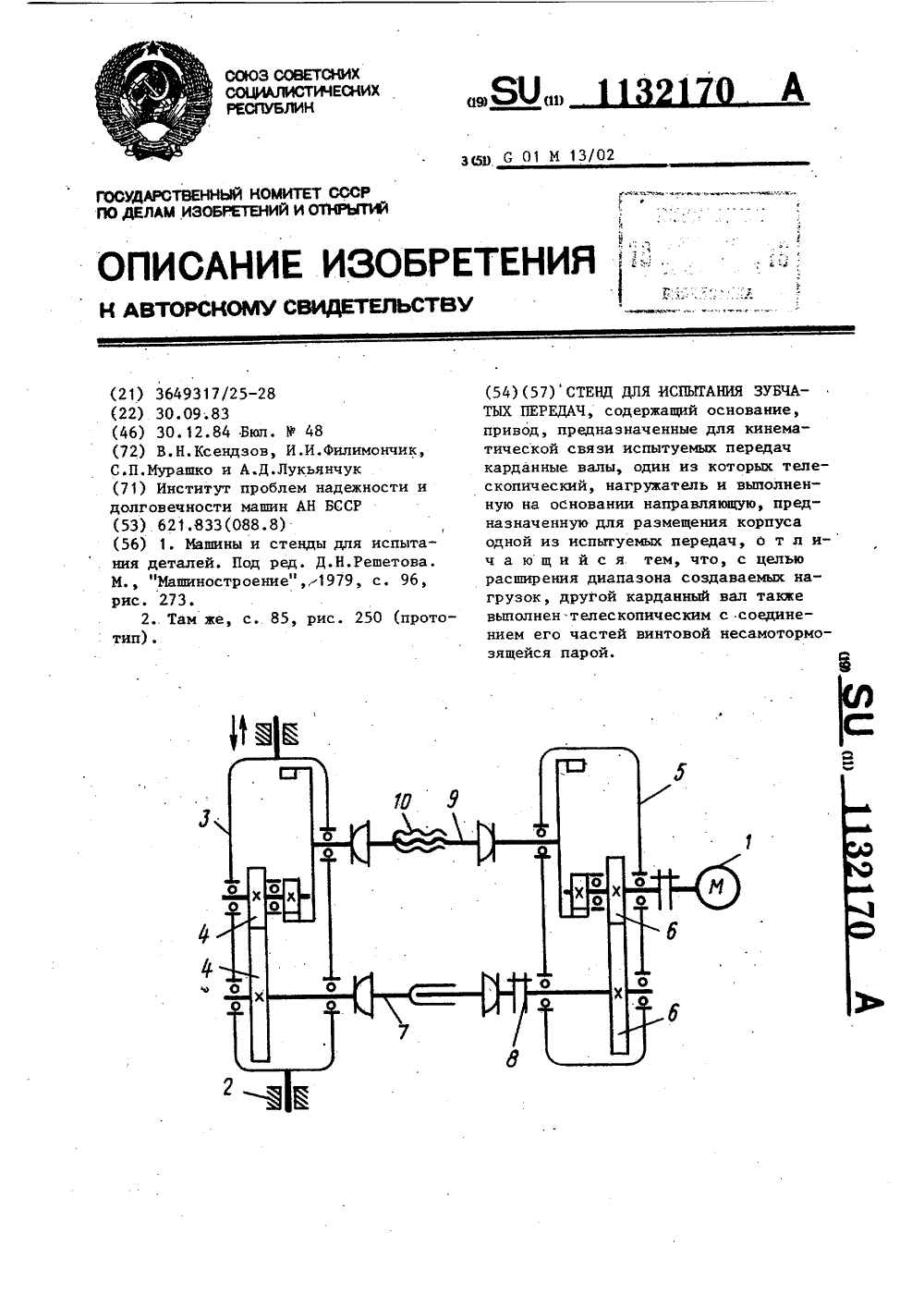

МПК: G01M 13/02

Метки: зубчатых, испытания, передач, стенд

...для размещения корпуса одной из испытуемых передач.I В данном случае другой замыкающий карданный вал не является телескопическим 2 .30Недостаток данного стенда заключается в узком диапазоне создаваемых нагрузок из-за ограниченной длины используемых карданных валовЦелью изобретения является расширение диапазона создаваемых нагрузок З 5 Указанная цель достигается тем, что в стенде для испытания зубчатых передач по схеме замкнутого контура,40 содержащем основание, привод, предназначенные для кинематической связи испытуемых передач карданные валы, один из которых телескопический, нагружатель и выполненную на основании45 направляющую, пведназначенную для размещения корпуса одной из испытуемых передач, другой карданный вал также...

Номер патента: 1065258

Опубликовано: 07.01.1984

Авторы: Ксендзов, Статкевич, Таяновский, Чабан

МПК: B60K 41/06

Метки: гидравлическое, гидромеханической, коробки, передач, средства, транспортного, фрикционами

...клапана 8 выбирается из расчета получения минимальной величины коэффициента запаса , равной примерно 1,1 - 1,2, которой достаточно для надежной передачи момента двигателя при 60/О загрузке. 20 При увеличении момента двигателя усилие от поджимного элемента 20 датчика загрузки двигателя через систему тяг 19 и пружину 18. передается на шток 16 поршня 17, в результате чего поршень 17 перемешается вправо, перекрывая сливное отверстие 48, вследствие чего давление в гидравлическом устройстве возрастает. Передаточное отношение системы тяг 19 и жесткость пружины 18 выбирается исходя из условия получения, при максимальном моменте двигателя коэффициента запаса гидроподвижных фрикционов, равного 1,5 - 1,6, что достаточно для надежной передачи...

Номер патента: 1065257

Опубликовано: 07.01.1984

Авторы: Жуковский, Ксендзов, Саенко, Солонский

МПК: B60K 41/06

Метки: гидравлическое, передач, переключения, средства, транспортного, фрикционными, элементами

...меньшего диаметра.Дополнительный золотник 26 имеет двекольцевые проточки 38 и 39, два паза 40 40 и 41, диаметрально располоЖенные и занимающие по окружности золотника 26 дуги, равные расстоянию между смежными включениями, соединяющие кольцевые проточки 38 и 39 с каналами 2 - 5. Кольцевые проточки 38 и 39 постоянно соединены с 45 каналами 19 и 20, соединяющими селекторный механизм 1 с рабочими полостями 21 и 22 гидроаккумулятора 23, выполненного с одним упругим элементом и двумя поршнями 43 и 44.На свободном от фрикционных элементов валу 45 контура переключаемых передач установлены с возможностью поворота, благодаря зазору в шлицевых соединениях, шестерйи 46, 47 и 48 первой - третьей передач соответственно. В валу 45 и шес5О 15 с...

Номер патента: 1057338

Опубликовано: 30.11.1983

Автор: Ксендзов

МПК: B60K 41/00

Метки: гидравлическое, коробки, муфтами, передач, средства, транспортного, фрикционными

...и 21, шариковый фиксатор 22 изакрепленный на золотнике многопозиционного устройства 1 шток 23для взаимодействия с золотникомклапана 16 блокировки, при этомв штоке 23 выполнены выточки 24 длявзаимодействия с шариковым фиксатором 22,Кроме того, многопозиционноеустройство 1 связано каналом 25 снасосом и каналом 26 со сливом.Устройство работает следующимобразом.При включенной нейтрали каналы2-5 соединены со сливом (канал 26)Фрикционные муфты выключены, Золотник клапана 16 блокировки гидроаккумулятора 10 находится в нижнемположении и соединяет между собойканалы 17 и 19. ьсли при включеннойнейтрали двигатель работает, т .е.насос создает давление, то пружинагидроаккумулятора 10 сжата - гидро-аккумулятор находится в рабочем положении.При...

Номер патента: 966353

Опубликовано: 15.10.1982

Авторы: Дыко, Ксендзов

МПК: F16D 25/063

Метки: многодисковая, муфта, фрикционная

...дисков в. его корпусе установлены паль цы 11, одни концы которых выполнены по посадке с натягом в сквозных отверстиях поршня, а другие, свободные концы, обращены к упору 6. Но" :минальные значения посадки соеди О нения натягф, выбирают из условияОру Опал ьц О сети1где Фо- суммарное осевое усилие, создаваемое отжимными пружинамиуР - суммарное осевое усиОоальцлие, которое могут выдержать прессовые соединения пальцев с порш 60нем;Р - максимальное осевое усиО сетилие, создаваемое давлением рабочей жидкости в жидкости муфты. 65 Это условие необходимо для того, чтобы при неиэношенных дисках. пальцы 11, только касаясь упора 6, оставались бы на своих местах в сквозных отверстиях поршня, т.е. выполняется условие когда РРпруж аоальц ф и при износе...

Номер патента: 909028

Опубликовано: 28.02.1982

Авторы: Бекбосынов, Жунисбеков, Ксендзов

МПК: E02F 3/62

Метки: планировочная

...20 для запирания полостей цилиндров 6, служащих для регулировки глубины срезки в рабочем положении и в транспортном положении цилиндра 15, служащего совместно с цилиндрами 6 для перевода датчика 4 и ковша 2 в транспортное положение. Перевод планировщика в рабочее положение осуществляется установкой золотника 16 трактора в положение Опускание (указанное стрелкой) . При20 25 зо Зэ о 45 50 этом слив масла из гидроцилиндра 15 происходит под действием веса датчика 4 рельефа и возвратной пружины гидроцилиндра 15. От золотника 16 масло подается по гидрошлангу, обозначенному сплошной линией к гидрораспределителю 7.Планировочная машина работает следующим образом.При ее движении переднее самоустанавливающееся колесо 9 длиннобазового датчика 4...

Номер патента: 897604

Опубликовано: 15.01.1982

Авторы: Ксендзов, Мельник, Статкевич, Таяновский

МПК: B60K 41/28

Метки: гидромеханической, коробки, передач, фрикционами

...включении одной из передач давление от гидронасоса 1 по гидролинии 2 передается к распределителю 6 и через .него к исполнительному гидроцилиндру 7, а также в полость 4 переливного клапана 5. Под действием давления поршень 9 перемещается вправо, сжимая пружину 10, до тех пор, пока не откроет сливное отверстие 11. Величина давления в исполнительном гидро- цилиндре зависит от усилия сжатия пружины 10. Пружина 10 выбирается таким образом, чтобы получить коэффициент запаса гидроподжимных фрикционов равным 1,5 - 1,8. При выключении главной муфты сцепления усилие от педали 23 передается через тяги 22 на шток 21 поршня 13 и перемешает его влево. Обратный клапан 15 при этом о 1 крывастся, и жидкость из полости 16 перетекает через отверстия...

Номер патента: 874403

Опубликовано: 23.10.1981

Авторы: Ксендзов, Островерхов, Саенко, Семенов, Солонский

МПК: B60K 41/06

Метки: гидравлическое, передач, переключения, средства, транспортного, фрикционными, элементами

...в положение, соответствующего третьей передаче. Жидкость отнасоса с помощью каналов 10 и 5 селекторного механизма 1 поступает кгидроцилиндру фрикционного элемента8 третьей передачи и одновременно спомощью каналов 10, 13, 16 и 17 - крабочим полостям 19 и 20 гидроаккумулятора 23. Под действием давленияжидкости поршни 26 и 27 гидроаккумулятора 23 начнут перемещаться и сжимать упругие элементы 30 и 31, обеспечивая тем самым плавное нарастаниедавления в гидроцилиндре фрикционного элемента 8, до максимального,чтоприведет к плавному включению последнего. Одновременно с подключением гидроцилиндра фрикционного элемента 8 третьей передачи происходит отключение гидроцилиндра фрикционного элемента 7 второй передачи от насоса и соединение его...

Номер патента: 874217

Опубликовано: 23.10.1981

Авторы: Ксендзов, Щербаков

МПК: B07B 1/54

Метки: виброгрохот

...поверхность носит местный характер, а также из-за отсутствия регулировки воздействия шаров на просеивающую поверхность.Наиболее близким техническим решением к изобретению по технической сущности и достигаемому эффекту является виброгрохот, включающий основание и короб с просеивающими поверхностями, колеблющийся перпендикулярно относительно своей продольной оси 2,Однако данный виброгрохот вследствие неудовлетворительного процесса очистки просеивающих поверхностей не удовлетворяет требованиям эффективности.Целью изобретения является повышение эффективности процесса за счет виброударт работает следующим димости очистки ячеек п ностей короба включаю через тяги 7 путем смещ874217 иддр иг,1 Составитель Н. Т ка Тех ред А. Бойкас Тираж...

Номер патента: 872798

Опубликовано: 15.10.1981

Авторы: Ксендзов, Островерхов, Русецкий, Саенко

МПК: F15B 1/24

Метки: гидроаккумулятор

...подключении к гидросистемерабочей полости большей, площади, нафиг. 3 - то же, рабочей полости меньшей площади.Гндроаккумулятор содержит цилиндр1 н поджатый пружиной 2 поршень 3,установленный в нем с образованиемрабочей полости 4. которая связанас гидросистемой 5 через гидрораспре"делитель 6. Цилиндр 1 и поршень 3 вы 2 О полнены ступенчатыми с образованиемдополнительной рабочей полости 7,связанной с гндросистемой 5 через гид"рораспределитель 6, который сообщенс гндросистемой 5 каналом 8, с полостью 4 - каналом 9, с полостью 7 каналом 10, а со сливом - каналом 11.Гидроаккумулятор работает следующим образом,При положении гидрораспределитеЗО ля б (фиг. 1) включение гидросястеьы872798 Формула изобретения Фи.5аказ 8980/53 Тираж 752 Подписное...

Номер патента: 772581

Опубликовано: 23.10.1980

Авторы: Зарогатский, Ксендзов, Морозов, Рудин, Туркин, Цукерман

МПК: B02C 2/10

Метки: дробилки, конусной, питания, распределитель

...На чертеже схематически изображен распределитель питания конусной дробилки, разрез.Устройство включает вращающуюся воронку 1, связанную с наклонным лотком 2, через упругий элемент (пластину) 3, Дополнительно наклонный лоток опирается через пружину 4 на головку подвижного конуса 5. Привод распределителя питания осуществляется от мотор-редуктора 6 через клиноременную передачу 7. На площадку приемного стола 8 опирается приемная воронка 9 и загрузочный патрубок 10.Поток материала, поступающий в воронку 1, вызывает колебания наклонного лотка 2 на упругой пластине 3 и пружине 4. Дополнительные колебания лоток 3 получает через цилиндрическую пружину 4 от дробящего конуса 5. Колебания исключают наличие материала на днище и способствуют...

Номер патента: 753991

Опубликовано: 07.08.1980

Авторы: Ботвиник, Ксендзов, Панин, Прохоров, Солдатов

МПК: E02D 13/10

Метки: извлечения, погружения, свайных, элементов

...а нагнетательные снабжены напорными клапанами и подсоединены к штоковой и поршневой полостям гидроцилиндра зажимного элемента через гидрозамок, при этом штоковая полость гидроцилиндра соединена через обратный клапан с гидроаккумулятором, связанным, в свою очередь со сливными полостями напорных клапанов,На фиг. 1 изображено сваепогружающее устройство с наголовником, общий вид; на фиг. 2 - схема гидравлического привода наголовника.Устройство для извлечения и погружения свай содержит вибратор 1, амортизатор подвески к грузоподъемному устройству 2, наголовник 3, в который вмонтирована насосная станция 4. Насосная станциция 4 приводит в действие гидроцилиндр зажимного устройства 5 для фиксации устройства при помощи лунки 6,...

Номер патента: 383898

Опубликовано: 01.01.1973

Авторы: Ксендзов, Логинов

МПК: F04F 1/16

Метки: камера, насоса-двигателя, сгорания

...свеча 4 и всасывающий аслапан 5,Днище камеры выполнено в виде поршня 6, напруженного пружиной 7, В поршень вспроеп напорный клапан 8, запоряый орган 9 которого напружен цружиной 10.Нивке камеры старания на трубе 2 установлено выхлодное .колоно 11 с клаланамси 12 и 18, система зажигания 14 и всасываюшртй клапан 15 для перекачиваемой жидкости.При горении рабочей смеси в камере газы под давлением выходят через клапан 8, разгоняя жидкость в трубе 2. Инерцлонные свойска 2ж 1 дкостп обеопс 1 та 1 от смену направлсния ее ;твнжения В трубе 1 измснен 11 е дъвлени 5 В 30- пе под поршнем 6 по циклу избыточное давление - разрежение - избыточное давление.5 При движениями жидкости вверх,в момент, когда давление под поршнем приближается к...

Номер патента: 204373

Опубликовано: 01.01.1967

Авторы: Ксендзов, Червинский, Юрьева

МПК: G11C 11/14, G11C 5/02

Метки: матрицы, памяти

...изготовления матских пленок осущ портом вещества ненного в виде м СПОСОБ ИЗГОТОВЛЕН Известен способ изготовления матриц памяти с замкнутым магнитопроводом путем ПО- лучения чередующихся слоев феррита и металла, а также способы эпитаксиального выращивания пленок феррита или металла с помощью химических транспортных реакций.Предлагаемый способ отличается от известных тем, что металлические пленки наносят химическим транспортом вещества нагревателя, выполненного в виде маски, что позволяет уменьшить продолжительность изготовленияматрицы.Способ заключается в следующем, С использованием аппаратуры для эпитаксиального выращивания с помощью химических транспортных реакций на монокристаллическую подложку наращивают слои феррита, чере. дующиеся...

Номер патента: 109342

Опубликовано: 01.01.1957

Авторы: Богородицкий, Грушевская, Козлова, Ксендзов, Полякова, Штейнберг

МПК: C04B 35/40, H01B 3/00

Метки: высокочастотный, керамический, материал

...т(.м Ои)ш 1 ястс 51 цастоятс;ы 1151 цеоб:.О- дцмость в мтсриля);, в которь с- четалнсь бы малые диэлектрические потери с цичтогкным коэффициентом теплового расширения.Таки( материалы позволяли бы обеспечить производство особо стабцльшк катушек шдуктшшостц, термостойки); изоляторов вакуумцы); приборов, высокостабльцык конденсаторов и другик отвстстьсцц.с деталей радиоустройств.С целью получения керамического высокочастотного материала, удовлетворяоцсго постявлсшы.С, В 1 и;, 1)СДГ(11 СТС)1 ) К(1 ЧССТ)(. СЦ)ВЦ(и КРИС ГЯ, ЛЦ 1(СК ф(1 ЗЫ ЦРМ(ЦЦ Ь .1 нс)(1,1 1 с ЛЬЗЦ;ЦЛа 109342 Предмет изобретения Отв. редактор В, В. Иванов Стандартгиз. Подп. к печ, 26 ГМ 6 г. Объем 0,125 п. л. Тираж 1150. Ыеиа 25 кои. Гор. Алатырь, типография 2 Мииистерстза...

Номер патента: 5930

Опубликовано: 31.07.1928

Автор: Ксендзов

МПК: H02G 7/18

Метки: воздушных, линий, предохранительных, сеток, электрических

...поперечные проволоки 5, которые, по мере изгоТОВЛСНИЯ, передвигают ПО направлению к другому опорному столбу при помощи подвижном поперечины 2 (фиг. 1 и 2), которая состоит из металлической полосы,скрепленной по середине с тягой 1,снабженной скобами 3. Попере чина 2 накладывается ПОВЕРХ НЗТЯнутых продольных проволок, при чем скобы 3 охватывают среднюю проволоку (фиг. 4 и 5), которая служит направляющей при передвижении поперечины вдоль проволок. Для передвижения попере чины служат две тяги Л, Л 1, укрепляемые концами в отверстиях з скоб 3 (фиг. 3 и 5), и затем одна из тяг проходит через блок 4, прикрепленный к одному из опорных столбов К, а другая тяга через такой же блок 4, прикрепленный к другому опорному столбу К (фиг. 5). Путем...
