Коваленко

Номер патента: 952352

Опубликовано: 23.08.1982

Авторы: Зиссер, Кайдалов, Клименко, Коваленко, Поляшов

МПК: B05B 1/06

Метки: насадок, центробежный

...габаритов вихревой камеры,Указанная цель достигается тем, что в центробежном насадке, содержащем вихревую камеру, входной патрубок и сопло с конической воронкой, расширяющейся в направлении движения жидкости, коническая воронка выполнена с уаломконусности, большим корневого угла факела распыла.На фиг. 1 изображен центробежный насадок, общий вид; на фиг.2 - то же, вид сверху.Центробежный насадок содержит вихревую камеру 1, входной патрубок 2 и сопло 3 с конической воронкой 4, расширяющейся в направлении движения жидкости. Коническая воронка 4 выполнена с углом конусности с(, большим корневого углафакела распыла.Центробежный насадок работает следующим образом.Вода от источникаан) поступает во2 и далее в вихревую камеру 1, в...

Номер патента: 951457

Опубликовано: 15.08.1982

Авторы: Березин, Коваленко, Макаров, Сидоренко, Симонов

МПК: H01H 47/32

Метки: включения, катушки, контактора, рабочего, стабилизацией

...3 подключена через двухполупериодный выпрямитель 9, дифференцирующую цепь 10 с конденсатором 11, резистором 12 и ограничивающими стабилитронами 13 на вторичную обмотку 14 трансформатора напряжения. Вспомогательный тиристор 15 тиристорного широтно-импульсного преобразователя 3 включен через коммутирующий конденсатор 16 параллельно рабочему тиристору 2. Точка соединения вспомогательного тиристора 15 и накопительного конденсатора 16 присоединена через резистор 17 к положительному полюсу диодного моста 4. Параллельно катушке 1 контактора подключены переменный резистор 18 и диод 19, Цепь управления вспомогательного тиристора 15 подключена параллельно встречно направленному диоду 20 на вторичную обмотку 21 импульсного трансформатора,...

Номер патента: 951251

Опубликовано: 15.08.1982

Авторы: Коваленко, Шевченко, Шихайлов

МПК: G05D 13/08

Метки: вращения, регулятор, скорости

...а корпус гидроцилинд 45 ра связан через рычаг обратной связис корпусом золотника.Источыики информации,принятые во внимание при экспертизе1. Кожевников С.Н. Теория механизмов и машин, М "Машиностроение,"1969, с.533-534,2Авторское свидетельство СССРР 646317, кл. Ь 05 Э 13/08, 1976(прототип ). Поставленная цель достигается тем, что в регуляторе регулирующий орган состоит из золотника, шток которого жестко связан с гайкой, и гидроцилиндра, шток которого закреплен неподвижно, а корпус гидроцилиндра связан через рычаг обратной связи с корпусом золотника.На чертеже представлен общий вид регулятора скорости вращения.Регулятор содержит датчик скорости 1 (винтовую пару ), состоящий из винта 2, жестко закрепленного на валу задающего...

Номер патента: 950943

Опубликовано: 15.08.1982

Автор: Коваленко

МПК: F03B 7/00

Метки: водяное, колесо

...соответственнои установленный в кожухе 1 ротор 4 с ра 2 о диально-расположенными лопатками 5.Водоводы 2 и 3 расположены соосно, алопатки 5 ротора 4 - в плоскости, перпендикулярной оси последних, установлены с минимальным зазором относительно кожуха 109434зоне низкого давления, в результате проис.ходит непрерывное. перекачивание газа из всасывающей камеры 14 в нагнетательную камеру 15, связанные с внешней сетью. Необходимым условием при этом является, чтобы давление газа на всасывающей стороне о- было несколько больше давления воды в зоне низкого давления.Такое выполнение водяного колеса позво О ляет использовать энергию сжатия - расширения объемов газа, заключенных во внутренних герметичных полостях, которая образуется при его...

Номер патента: 950771

Опубликовано: 15.08.1982

Авторы: Коваленко, Левицкий, Рачковская, Соколовский, Шитова

МПК: C12N 11/14

Метки: иммобилизации, ферментов

...Фермента с поверхности носителяне .происходит. 65Носитель с адсорбированным на нем ферментом загружают в беэградиентный реактор циркуляционной установки, термостатированной при 25 С, и определяют активность иммобилизованной лактатдегидрогеназы по уменьшению оптической плотности никотинамидадениндинуклеотида (АРАОН) при длине волны 340 нм в реакции, ката 1 лиэируемой этим ферментомН.1СНССОО+ НЛЭН+И- - ф ЩСС 00+КАЭ10 ОН(ЛахааЛ 1) Скорость циркуляции выбирают такойчтобы скорость реакции от нее не зависела, что позволяет избежать протекания реакции во внутридиффузионнойобласти.Адсорбированная лактатдегидрогеназа сохраняет 35 активности от активности фермента в растворе. Адсорбция лактатдегидрогеназы на эауглероженном АРОэ повышает...

Номер патента: 950207

Опубликовано: 15.08.1982

Авторы: Загрядский, Коваленко, Моторинский, Папафилов

МПК: A01B 7/00

Метки: орудия, рама, сельскохозяйственного, широкозахватная

...с помопью растяжек 7, шарниров 8 и фикса 5 торов 9 соединена с боковыми брусьями10 с рабочими органами, которые опираются передним концом на каретки 11 ссамоустанавпиваюпамися колесами 12,а задним - на раму 1, и крепятся к ней10 штырями 6,Лля перевода в транспортное положение фиксаторы 9 шарнира 8, растяжки 7 вынимаются. Это дает возможность растяжке 7 переламываться внутрь рамы. Раму толкают трактором назад через дышло 4. Шарнир 8 срабатывает. Растяжки 7 переламываются в шарнирах 8 и каретки 11 с брусьями 10 автоматически подкатываются к дышлу 4 и закреп ляются на нем. Рама получается установленной в транспортном положении (покаэано на чертеже штрихпунктнром).,Пля перевода рамы на различные углы ф о р м у л а и з о б р е т е н и...

Номер патента: 949018

Опубликовано: 07.08.1982

Автор: Коваленко

МПК: C23F 13/00

Метки: внутренней, емкости, защиты, металлической, поверхности, протекторной

...подвешивается рама-качалка 3,выполненная из любого обеспечивающего достаточную механическую прочность материала, Поперечина 5 делит949018 зраму-качалку на две равные части, на каждой из которых крепится одинаковое количество равноудаленных от серединной поперечины 5 протекторовзамкнутых кабелем 6 на стойку 1.Устройство работает следующим образом.Рама- качалка 3 и смонтированные на ней протекторы 4 должны представлять близкую к равновесию систему, начальное положение которой соответствует Фиг, 1 О. Проекторы опущенной части рамы-качалки, длина которой не должна мешать перемещению и обеспечивать расположение второй группы в неэлектролите, вступают в работу при любом уровне жидкости. Второй комплект протекторов находится выше уровня...

Номер патента: 770353

Опубликовано: 30.07.1982

Авторы: Ганюк, Генералова, Коваленко, Лаврентович, Макарова, Старенький, Страковская

МПК: G01T 1/04

Метки: дозиметрии, излучения, ионизирующего

...изобретегн 1 я заклктчается в расши 15 ренин дозимстрических возможностей способа,Цель достигается тем, что при реализа.ции способа дозиметрии ионизирующегоизлучения путем измерения оптической20 плотности целлофановой пленки с красите.лем при облучении в качестве красителяиспользуют тиазицовый красный краси.тель,Дозиметрцческую пленку получают пу.25 тем крашения целлофана при 30 - 50 С втечение 30 - 60 миц в красильной ваннеследующего состава: 0,4 г красителя тиази.новый красный; 1,5 г хлористого натрия в1 л дисти.члировацной воды. Листы из целЗО лофаца окрашиваются в натянутом состоя770353 Составитель С, Простов Тех ред А. Камы шни ко в а Корректор Е. Михеева Редактор П. Горькова Заказ 1023/14 Изд. Мо 186 Тирак 719...

Номер патента: 947612

Опубликовано: 30.07.1982

Авторы: Коваленко, Орленко

МПК: F27D 3/06

Метки: загрузочная, пневматическая

...машины сыпучим материалом из бункера,Машина содержит установленный на подвижной платформе 1 резервуар 2 для сжатого воздуха с клапаном 3 перекрывающим сквозной канал 4 патрубка 5. Посредством шарнирной оси б резервуар 2 установлен на подвижной платформе 1, а также связан бО с последней приводом 7 поворота, выполненным, например, в виде поршневого привода 8. Связь поршневого привода 7 с подвижной платформой 1 и с резервуаром 2 выполнена сост ветственно в виде шарнирных осей 9 и 10.В резервуаре 2 выполнены два отверстия 11 и 12. Отверстие 11 предназначено для подачи сжатого воздуха в рабочую полость 13 резерву" ара 2. Отверстие 12 предусмотрено для подачи сжатого воздуха в кольцевую полость 14 управления клапаном 3, которая...

Номер патента: 947422

Опубликовано: 30.07.1982

Авторы: Коваленко, Макшеев, Павлов, Рогач, Томаков, Христоки, Яхьяев

МПК: E21C 41/00

Метки: руды, усреднения

...1 Олопастей 10 их концы соединены поокружности и с валом 9, установленным по оси емкости и связанным сприводом 11, Вертикальные лопасти10 имеют форму гребней, зубья 12которых заходят в свободные громежутки 8 днища б верхней части 3 емкости, причем нижние концы 13 зубьев12 загнуты в сторону вращения вертикальных лопастей 10 для Устранения заклиниванИя кусков руды. Вращение вертикальных лопастей 10 осуществляется посредством привода 11.Вал 9 закреплен в емкости посредством подшипников 14 и 15 пяты упора16. Концентрические окружности 7удерживаются в емкости посредствомперемычек 17,Средняя часть 4 емкости имееткольцеобразную форму, разделеннуютак же, как и верхняя часть 3 емкости, на два сектора. Средняя часть4 емкости служит как...

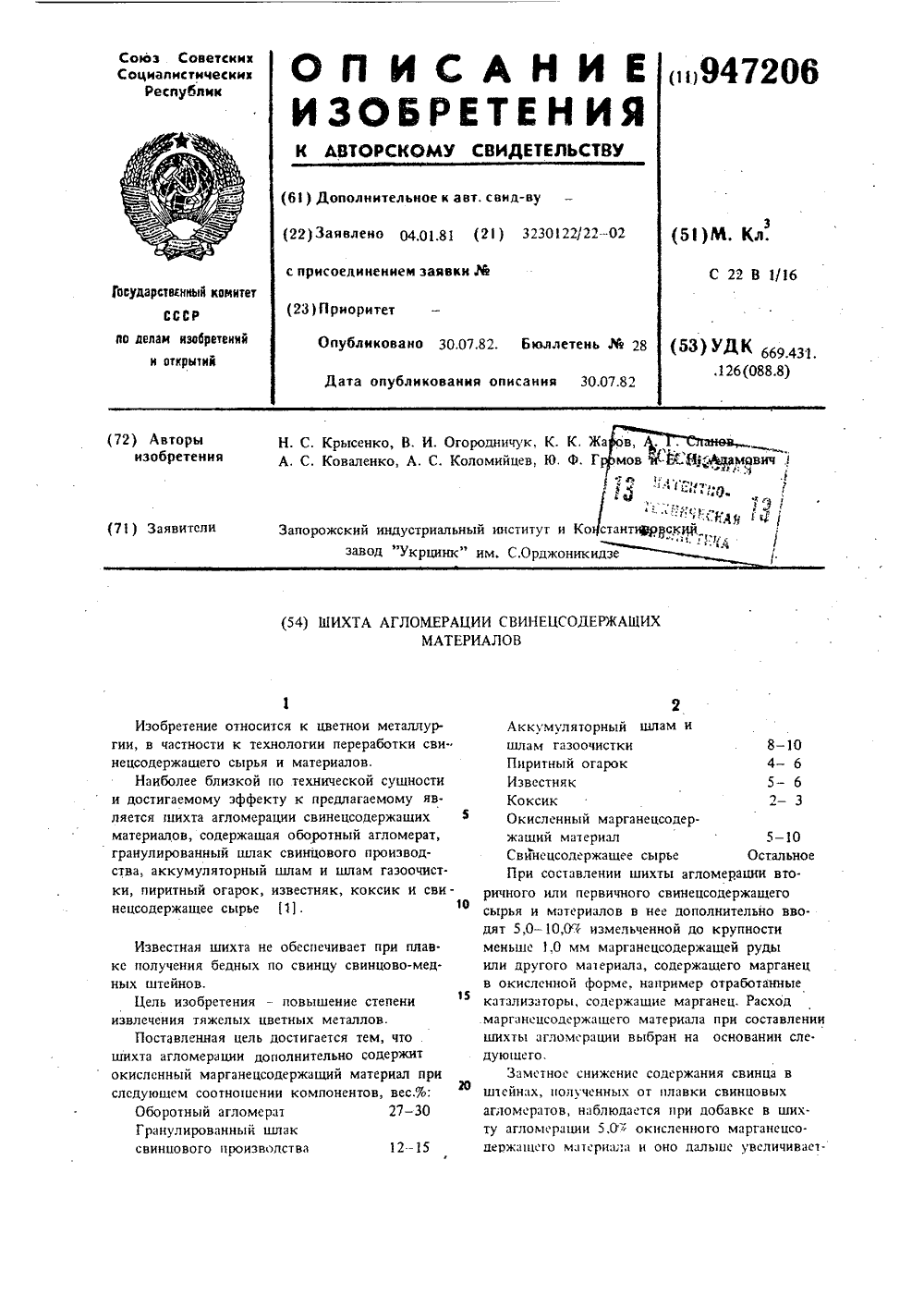

Номер патента: 947206

Опубликовано: 30.07.1982

Авторы: Адамович, Громов, Жаров, Коваленко, Коломийцев, Крысенко, Огородничук, Сланов

МПК: C22B 1/16

Метки: агломерации, свинецсодержащих, шихта

...состав газовой фазы на содержание в ней 802 и в полученном агломерате определя. ют содержание общей серы,зывает, что верхний оптимальный расход марга нецсодержащего реагента в шихте агломерации составляет не более 10,0% по массе.Предлагаемая шихта испытана в лабораторных условиях. Для испытания была составлена шихта из вторичного свинецсодержащего сырья следующего состава: мелкое свинецсодержащее сырье 30,0%, оборотный агломерат 30,0%, гра. нулнрованный ьплак 15,0%, аккумуляторный шлам и шлам газоочистки 10,0%, пиритный ога. рок 5,0%, известь 7,0% и коксик 3,0%.Средний химический состав шихты агломерации приведен в табл, 1. Были испытаны следующие шихты:0 - стандартная шихта 100,0%, окисленнаямарганцевая руда 0,0%.1 - шихта...

Номер патента: 945553

Опубликовано: 23.07.1982

Авторы: Коваленко, Литвинов, Ложкин

МПК: F16K 11/085

Метки: кран, распределительный, трехходовой

...патрубка, 5На фиг. 1 изображен трехходовой кран в положении "Вход-выход 1", разрез; на Фиг. 2 - то же, в положении "Вход-выход 2".В корпусе 1 крана с входным 2 2 О и выходными 3 и 4 патрубками установлен золотник 5, каналы 6 и 7 которого. выполнены параллельно друг другу и на одном расстоянии от его продольной оси. Геометрическая ось 2 входного патрубка расположена одновременно на пересечении геометрических осей выходных патрубков 3 и 4 с окружностью внутреннего диаметра корпуса 1. Геометрические оси выходных пат-ЗО рубков расположены симметрично относительно геометрической оси входного патрубка.Работа трехходового крана осуществляется следующим образом, 35Для подачи перемещаемой среды на "Выход 1" золотника 5 устанавливают внутри...

Номер патента: 945498

Опубликовано: 23.07.1982

Авторы: Адаменко, Коваленко

МПК: F04D 3/00

Метки: осевой, электронасос

...6. При необходимости изменениярасхода насоса под воздействием жидкости, подаваемой в полость 14, изменяют положение поршня 15 со штоками 16, перемещая его вправо иливлево вместе с втулками 12, которыеповорачивают лопатки 11,Предлагаемая конструкция позволит плавно регулировать расход и - 0 напор, создаваемый насосом, в широком диапазоне работы без применениядополнительных сложных систем регулирования скорости вращения роторов электродвигателя.1 Формула изобретения 3 9шень со штоками, выведенными из полости через прорези и соединеннымис втулками.На фиг. 1 показан осевой электрснасос; на фиг, 2 - ось с поршнем;на фиг. 3 - втулка, установленнаяна оси.Осевой электронасос содержит корпус 1 с фланцем 2 крепления к трубопроводам (не...

Номер патента: 945208

Опубликовано: 23.07.1982

Авторы: Жаров, Коваленко, Коломийцев, Крысенко, Огородничук, Сланов

МПК: C22B 1/16

Метки: агломерации, свинецсодержащих, шихта

...опытов представлены ввес содержащихся свинца, олова и табл. 1. Таблица 1 Отношение шламов к йа-содержащему реагенту Состав шихты, 4 Извлечениеметаллов вчерновойсплав,Опыт Сода Шламы 92,3 10(1, 0 94,1 88,0 12,0 96,3 6,8 87,3 127 96,6 6,5 86,3 ОтноСодержание Шихта Скорость спеСодержание гранул в шихте 3 Содержание РЬ в агло- мерате РасходвоэдухаНм мин Соцео жание РЬ в штейне, ь ВыходгодногоагломеОпыт шениеМасоды кания, мм/мин реагента в шихте, 4 оата,шла"кам,3 10 По известной технологии 0,0 0,0 0,0 4.0 12,6 26,0 65 0 0 0 0 0 0 0 4 0 13 1 25 8 63 О 19,8 17,9 Из данных табл. 1 видно, что заметное повышение извлечения металлов в свинцовый сплав при плавке шихт шламов с разным содержанием соды наблюдается уже при соотношении шламов к соде,...

Номер патента: 945080

Опубликовано: 23.07.1982

Авторы: Коваленко, Федотов, Щетинин

МПК: C02F 1/00

Метки: усреднитель

...передается от звездочки 31, установленной на выходном валу редуктора, через цепную передачу к звездочке 23, а ножу 26 и шнеку 27 через муфту 32 и вал шнека 33.Всасывающий 13 и нагнетательный 17 трубопроводы узла циркуляции в месте ихл" соединения со всасывающим 4 и нагнетательнцм 6 коллекторами снабжены раструбами 34. Внутри раструбов над насадками 5 и 7 установлены козырьки 35.Устройство работает следующим образом.Насосом 14 через насадки 5, коллектор 4 и всасывающий трубопровод 945080 ф13 суспензия подается в фильтр 15.Крупные частицы задерживаются на вертикальном перфорированном Фильтру" я- ющем элементе 19. Роторный скребок20, приводимый во вращение от электродвигателя 28 через редуктор 29и звездоцки 31 и 23, вращаясь, счищает...

Номер патента: 944798

Опубликовано: 23.07.1982

Авторы: Барбаков, Коваленко, Кодылев

МПК: B23B 25/06

Метки: вершины, датчик, положения, резца

...достигается тем, что у датчика, выполненного в виде пластины, координаты боковой поверхности которой заданы, ниж о няя поверхность выполнена наклонной к горизонтали и снабжена шкалой.На фиг. 1 схематически изображен токарный станок, снабженный предложеннымl датчиком, вид сбоку; на фиг. 2 - то же, вид спереди.Положение вершины резца 1 по оси Х определяют так же, как в известном устройстве, в момент соприкосновения резца с боковой поверхностью 2 пластины, находящейся на расстоянии а от оси центров станка. В дальнейшем отсчет ведется от этого положения.Для определения положения по осям Х и 1 вершину резца подводят до соприкосновения с наклонной к горизонтали нижней поверхностью 3 пластины, каждому делению на шкале 4 которой...

Номер патента: 943261

Опубликовано: 15.07.1982

Авторы: Гризик, Каверина, Коваленко, Майская, Нехамкин, Чуняева, Яковлева

МПК: C09G 1/02

Метки: полировальной, суспензии

...марок стекла.Эта цель достигается тем, что согласно способу получения полировальной суспензии для стекла механическим смешением предварительно обработанной гидроокиси циркония с влажностью 20-70/ и двуокиси циркония сводой, гидроокись циркония предварительно нагревают до 80- 120 С, выдероживают 10-120 мин и охлаждают до ком.натной температуры,1 фровании оптических деталей Ф 75 мм из стекла марки Кна станке 6 ОПМ в режимах: скорость вращения шпинделя 100 об/мин, удельное давление полировального инструмента на стекло 100 об/мин.Свойства поверхности высококремнеземистого стекла К-Я после обработки приведены в таблице.Из данных таблицы следует, что применение смеси на основе двуокиси и гидроокиси ( ГОЦ) циркония, прошедщей...

Номер патента: 942650

Опубликовано: 15.07.1982

Авторы: Бабакин, Ивашов, Илюхин, Каухчешвили, Коваленко, Никитин, Салаватулина, Шевельков

МПК: A22C 17/04

Метки: мясокостного, разделения, сырья, фракции

...отводятся через патрубок 19, а хлад. агент сбрасывается в сборник 20.Поток хладагента с частицами тяжелой фракции направляется в центрифугу 16, где происходит отделение частиц мышечной и соединительной ткани от хладагента за счет разности плотностей. Мышечная и соединительная ткань отводятся через патрубок 17, а хладагент сбрасывается в сборник 20, откуда центробежным насосом 21 через охладители 22 и контактный аппарат 23 озонирования направляется в смеситель 13.В охладителе 22 раствор охлаждается до минус 2,0 - 4,0 С с помощью холодильной установки (не показана). В контактном аппарате 23 озонирования осуществляется очистка раствора с помощью озона, подаваемого от озонатора (не показан), в частности от бактерий.Для сокращения времени...

Номер патента: 941978

Опубликовано: 07.07.1982

Авторы: Дшхунян, Коваленко, Машевич, Теленков, Чичерин

МПК: G06F 3/04

Метки: информацией, обмена

...загрузка регистра 21, регистров 13 и 14 кодом, соответствующим режиму первой группы повторяющихся ми крокоманд размаскированному сиг-.Ф17 налу с выхода переноса счетчика и положительной полярности условия.После этого подается микрокомандакоммутацйи информации из входа-выхода 33 на вход-выход 31, по которой информация из блока 3 поступаетв блок 1, Параллельно с этим происходит выполнение операции +1 всчетчике 17, который Формирует сигнал переноса, поступающий в блок 11.5 Так как в регистре 13 содержитсякод, соответствующий размаскированию сигнала переноса счетчика 17,то на управляющем входе-выходе 24это состояние соответствует перепол О нению (не переполнению) счетчика. Вслучае не переполнения счетчика нулевой сигнал от старшего...

Номер патента: 940192

Опубликовано: 30.06.1982

Авторы: Коваленко, Мараховец, Титов

МПК: G06K 15/22

Метки: координатограф

...со шкивами, закрепленной свозможностью возвратно-поступательного движения и связанной с пишущей %головкой посредством гибкой связи.На чертеже изображена схема предлагаемого координатографа,Координатограф содержит планшетнаправляющие 2-5, каретки 6-9 с од,1 вноручьевыми шкивами 10, пишущую головку 11, гибкие тросики 12-14, двухручьевые шкивы 15, барабаны 16 и 17электроприводов, обойму 18 с пишущищими перьями, 19, механизм 20 управления перьями, узел подъема и опускания перьев 21, узел 22 выбора и переключения перьев, с одноручьевыми шкивами 23, двухручьевым шкивом 24 и барабаном электропривода 25, тросик 26 щи ролики 27,Устройство работает следующим образом.При повороте одного из .барабановэлектроприводов, например барабана д17,...

Номер патента: 940046

Опубликовано: 30.06.1982

Авторы: Коваленко, Тихонова, Яцимирский

МПК: G01N 27/52

Метки: бромата, восстановления, ионов, концентрации, продуктов, смеси, электрохимического

...является невозможность определять с высокой чувствительностью концентрашпо ионов бромата и продуктовего восстановления в смеси.Цель изобретения - повьппение чувст.40Вительности путем исключения влиянияредоко-форм ионов металла на ващчину ЭДС,Поставленная пель достигается тем,что в устройстве для электрохимического определения редокс-форм, содержащем45платиновый индикаторный электрод иэлектрод сравнения, в качестве электродасравнения используют стеклоуглеродный.Потенциал этого углерода зависит толькоот концентрации редокс-форм ионов металлов в растворе и не зависит от концентрации бромата и продуктов его восстановлепии, а именно - стеклоуглеродный.Электродвкжущая сила этой электроднойпары пропорциональна концентрации проДуктов...

Номер патента: 939559

Опубликовано: 30.06.1982

Авторы: Бурмистров, Гаврилица, Карнет, Коваленко, Радкевич, Сакулина, Тертерян

МПК: C14C 1/02

Метки: кожевенного, консервирования, сырья

...причем минимальный диаметр барабана, размеры зО люка, высота лопасти выгрузки выбраны в зависимости от размеров шкуры, Размеры перфорации в крышке люка (для отвода жидкости) определены иэ условия отвода жидкости эа минимальную продолжительность времени с учетом удовлетворения условия простоты конструкции.Размеры и режим вращения барабана обеспечивают заданный режим обра о ботки и находятся в прямой эависимости от размеров обрабатываемого сырья.Трапецеидальные полки барабана. ярепятствуют перемещению шкур и посолочного состава относительно внутренней стенки барабана и, тем самым вовлекают шкуры и посолоцный состав во вращательное движение. Оо дости-. жении верхнего положения, обусловлен-о ного скоростью вращения барабана и коэффициентом...

Номер патента: 939548

Опубликовано: 30.06.1982

Авторы: Коваленко, Олийничук, Янчевский

МПК: C12P 7/06

Метки: мелассного, сбраживания, сусла

...непродолжительное время накапливается значительное количество биомассы. Теоретически аэробный метаболизм приводит к образованию 38 моль АТф, анаэробный - 2 моль, АТФ на 1 моль глюкозы. фактически аэробное окисление глюкозы приводит к получению биомассы дрожжей в 5 раз больше, чем анаэробное сбраживание того же количества субстрата. В данном случае .снижается тормозящий.размножение дрожжей фактор - недостаточное количество растворенного кислорода или низкая скорость абсорбции кислорода воздуха в субстрате.Установка, приведенная на чертеже, включает бродильную батарею, содержащую головной бродильный аппарат 1, в который поступают зрелые 4производственные дрожжи, выращенныена мелассном сусле, приготовленномв рассиропнике 2 и...

Номер патента: 939423

Опубликовано: 30.06.1982

Авторы: Богодист, Коваленко, Комова, Кузниченко, Менинник, Моргун

МПК: C04B 33/24

Метки: керамическая, масса, стойких, химически

...Известный 4,73 20 4,64 0,50 10,07 25,19 ПесокПегматитГлинаКаолин 10,18 24,27 10,0 23,85 11; 73 11, 52 12, 17 51 6,60 6,36 6,25 Бой фарфоровыйШамот 22,73 10,91 9,09 22, 32 23,58 11, 32 10,57 Дунит 10,71 10,71 Глинозем Полевой шпат (щелочесодержащая. порода) Бентонит Доломит Т а б л и ц а 2 Состав Известный Предлагаемый Показатели Интервал спекания, ОС 100 100 100 Щелочестой -кость, % 79,0 74, 13 61, 46 зует кордиерит, характеризующийся низким коэффициентом термического расширения, а следовательно, повышенной термостойкостью. Кроме того, керамический материал, в состав которого входит глинозем, после обжига по составу Фаэ характеризуется скоплением частиц глинозема и сильной муллитизацией. Кристаллы муллита равномерно распределяются в...

Номер патента: 939174

Опубликовано: 30.06.1982

Авторы: Исаулов, Кацаев, Коваленко, Фомин

МПК: B23K 37/04

Метки: линия, металлоконструкций, поточная, сборки, сварки

...30 на роликах 32 движется тележка 33, на которой шарнирно закреплена храповая собачка 34. Собачка 34 выполнена в виде качающегося несимметрично двуплечего рычага, передняя часть которого является упором, а скошенный хвостовик - опорой. Собачка устанавливается на тележке 33 таким образом, что находится в рабочем положении, т.е. упорная часть собачки находится на уровне немного ниже верхней кромки выталкиваемой полки, Тележка 33 крепится к бесконечной цепи 35, которая приводится в939174 жимы 72 и два сбрасынателя 73 спневмоцилиндрами 74.Накопитель 9 готовых балок 65 выполнен в виде склиза с откидными направляющими 75, дающими свободныйдоступ к стенду 8 доварки.Поточная линия сборки и сваркибалок коробчатого сечения работаетследующим...

Номер патента: 938916

Опубликовано: 30.06.1982

Авторы: Акопянц, Голомидов, Коваленко

МПК: A43D 8/00

Метки: валяной, верха, голенищ, обрезания, обуви, полуавтомат

...направлении под прижим 9. При этом отклоняются ограничители 18, не соответствующие заданному размеру, до упора в панель 15, а пяточную часть 4 вупирают в один из ограничителей 18, соответствующий данному размеру обуви. Затем рычагом 8 через тягу 7 включается однсоборотная муфта 3, передающая вращениена распределительный вал 4. На валу вращается кулачок 5, который контактирует с подпружиненным штоком с упором прижима 9, осуществляя при этом прижатие голенища к столу. От кулачка 6 через передачу 13 коромысло 11 перемещает дисковый нож 14 в поперечном направлении. Осуществляется обрезка голенища и возврат дискового ножа 14 в исходное положение. Прижим 9 поднимается, освобождая при этом голенище. Обрезанная пара снимается с опорного стола...

Номер патента: 938381

Опубликовано: 23.06.1982

Авторы: Барингольц, Гаврилов, Коваленко, Корольков, Харжевский

МПК: H03K 5/153

Метки: импульсных, периодических, последовательностей, селектор

...ввщже 4 первый и второй дополнительные ключи ж элемент ИЛИ, первый вход которого через первый дополнительный ключ соединен с входной шиной 4 фустройства, второй вход через клкнс выходом сдвигового регистра и входомвторого дополнительного ключа, выходкоторого подключен к второму входуэлемента И, а управляющие входы первого 4 фи второго дополнительных ключей соединены соответственно с третьим и четвертым выходами блока управления.На чертеже представлена структурнаясхема предлагаемого устройства.50Селектор периодических импульсныхпоследовательностей содержит сдвиговойрегистр 1, ключ 2, генератор 3 сдвига,элемент И 4, блок 5 унравления, первыйи второй выходы которого цошоиочены к Ыуправлякзцим входам соответственно ключа 2 и...

Номер патента: 937741

Опубликовано: 23.06.1982

Авторы: Ведмидский, Коваленко, Лагутин, Стрельников

МПК: F01N 1/10

Метки: глушитель, стендовый

...поглощающий материал 3. Верхняя часть корпуса имеет отверстия 4 для всасывания дополнительного воздуха и сетку 5. Корпус 2 внизу имеет предсопловой объем 6,.образованный цилиндрической проставкой 7, а также четыое" направляющих 8, по которым обеспечивается перемещение проставкн. В корпусе 2 установлена эжекторная тоуба 9, покрытая внутри звукопоглощающим .матери 937741алом 10 (например, минеральная ватаасбестовая ткань и т. п.)Между корпусом 2 и эжекторнай трубой 9 образован кольцевой зазор 11,обеспечивающий сообщение воздуха избокса с атмосФерным. 5В поедсопловом объеме б размещенвпускнойканал 12.Стендовый глушитель работает следующим образом,Модельное сопло, подготовленное 10к испытаниям, устанавливается на впускном канале 12...

Номер патента: 937736

Опубликовано: 23.06.1982

Авторы: Балашов, Коваленко, Лыско

МПК: F01D 25/18

Метки: маслосистемы, турбомашины

...воздуха и проточку 12 для выпуска его в атмосферу,15 На выходе сливного коллектора 4 размещена эластичная оболочка 1 3, сообщенная с проточкой 11 для подачи воздуха гибким шлангом 14. Аналогичные эластичные оболочки могут быть установлены в сливных патрубках картеров подшипников.Поршни 8 и 9 соединены со штоком 15 с винтовой резьбой и оперты на пружину 16. Нижняя 17 и верхняя 18 защелки предназначены для фиксации положений поршня. Сильфон 19 разделяет масляную и воздушную полости золотника 7, помещенного в корпус 20. Трубопровод 21 предназначен для подвода воздуха к золотнику, трубопровод 22 - для отвода воздуха в атмосферу, а трубопровод 23 - для подвода масла в сливной коллектор.Во время очистки маслосистемы поршень золотника...

Номер патента: 937733

Опубликовано: 23.06.1982

Авторы: Качнов, Коваленко, Макшеев, Рогач, Силаев, Томаков

МПК: E21F 1/00

Метки: вентиляции, глубоких, карьеров

...в противовесе 4, при этом в лопастях 2 выпол-;нены продольные каналы 15 для электропроводки и канал 16 для подачи топлива в двигатель.Ось двигателя 3 повернута в вертикальной плоскости вокруг лопасти 2на 4 О для обеспечения притока воздуха, а также для того, чтобы истекающие ид двигателя 3 газы попадали ввоздушную струю, направляемую устройством.55фигурная втулка 10 вращается вок"руг оси посредством подшипника 17,а нижняя ее сторона переходит в трубу 18К центральной части 19 корпуса 1посредством стержней 20 прикреплена60неподвижная втулка 21, внутри которой с помощью подшипникр 22. и уплотнителей 23 вращается труба 18, приэтом втулка 21 является каналом 24,в который по гибкому шлангу 25 поступает топливо с емкости 26, которое...
