Коваленко

Номер патента: 1043591

Опубликовано: 23.09.1983

Авторы: Зимников, Коваленко, Марцинюк, Стеклов

МПК: G05B 13/02

Метки: самонастраивающаяся

...их необходимо вводить исключительно дляработы контура .самонастройки ( 3 1.Недостатком такой системы является ее малая надежность.Цель изобретения - расширениефункциональных возможностей, повышение надежности системы за счетисключения датчика угла,Поставленная цель достигаетсятем, что в систему, содержащую последовательно, соединенные первый сумматор, усилитель с регулируемым коэффициентом усиления, регулятор,.подключенный выходом к входу объекта регулирования, содержащего элект.родвигатель постоянного тока с нагрузкой, последовательно соединенные первый избирательный фильтр,первый двухполуперирдный выпрямительи первый сглаживающий фильтр, последовательно соединенные второй сумматор, подключенный первым входом квыходу задатчика...

Номер патента: 1043419

Опубликовано: 23.09.1983

Авторы: Горшков, Захаренко, Коваленко, Козин, Комаров, Косиков, Пинюгин, Срибнер, Староверов, Телятников

МПК: F23D 11/12

Метки: пневматическая, форсунка

...сечения перепада соплаЛаваля,На фиг. 1 изображена форсунка,продольный разрез; на Фиг,2 - сечение А-А на фиг. 1.Пневматическая форсунка содержиткорпус 1 и размещенную в нем с обра"зованием кольцевого зазора 2 вставку 3 с винтовыми канавками 4 на на"ружной поверхности центральным от",верстием 5, имеющим на выходе формусопла Лаваля с конфузорным участком6, пережимом 7 и диффузорным участком 8. Центральное отверстие 5 па"трубном 9 подключено к источнику жидкого топлива, а кольцевой зазор подключен к источнику распылителя посредством патрубка 10, установленногов стенке корпуса 1, В теле вставки 3выполнены тангенциальные каналы 11,сообщаоие кольцевой зазор 2,с диффузорным участком 8"сопла Лаваля, наклоненные к оси корпуса 1 под...

Номер патента: 1043097

Опубликовано: 23.09.1983

Авторы: Бучинский, Глущенко, Коваленко, Малюта

МПК: B66C 7/00

Метки: балок, колоннам, крепления, подкрановых

...подъема балок производится ручная подвижка балок в горизонтальной плоскости, а после установки подкладок под опорные части балок последние закрепляются в проектном положении 1,Однако из-за значительного веса подкрановых балок операция подвижки их в горизонтальной плоскости трудоемка и неудобна, что в некоторой степени влияет на технологический процесс в прОмышленном здании. Цель изобретения - повышение удобства эксплуатации устройства.Эта цель достигается тем, что устройство для крепления подкрановых балок к колоннам снабжено натяжными винтами, расположенными в горизонтальной плоскости, один из которых закреплен на кронштейне со стороны шарнирно соединенной с торцовыми частями подкрановых балок, а другой - к. нижнему концу...

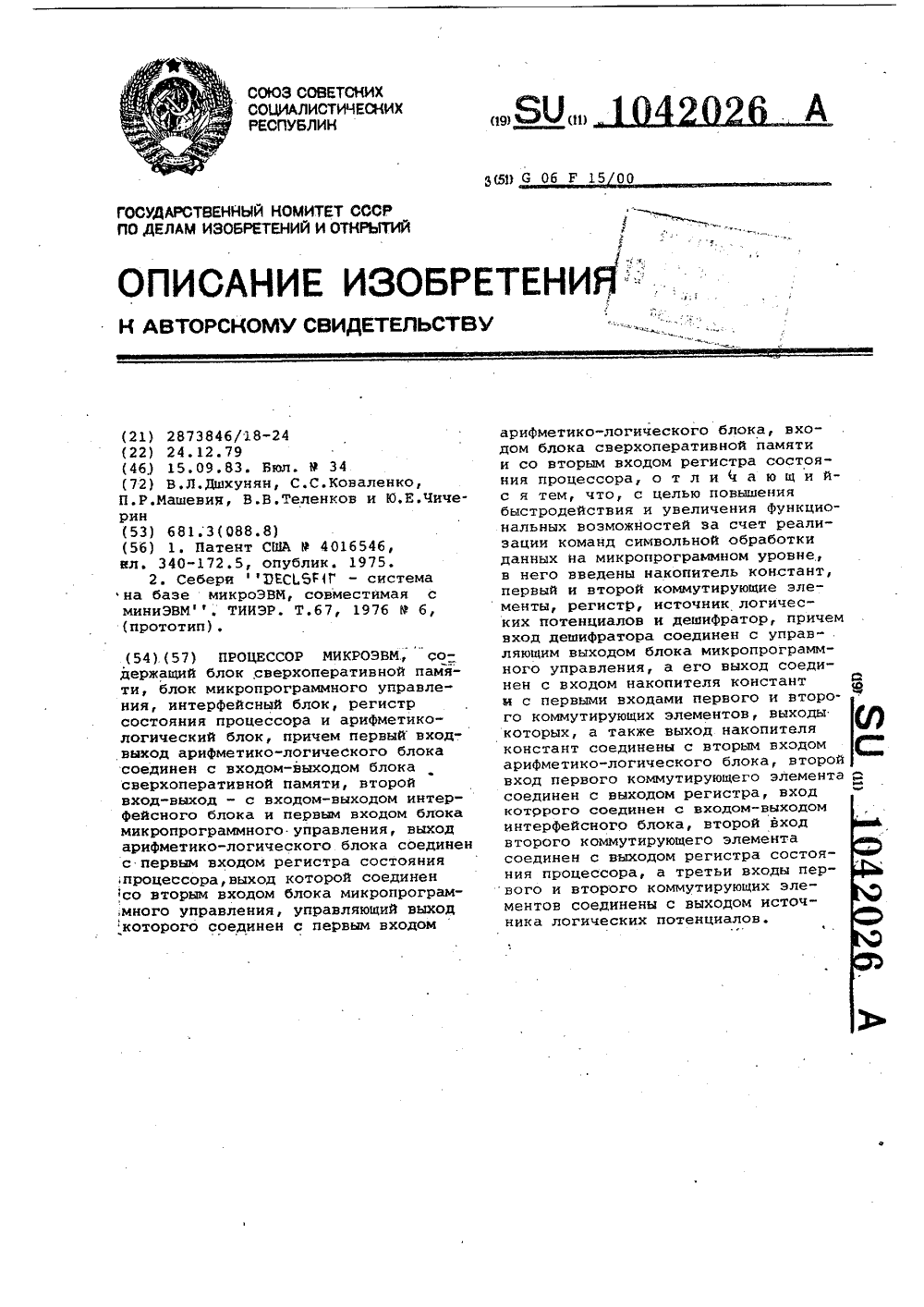

Номер патента: 1042026

Опубликовано: 15.09.1983

Авторы: Дшхунян, Коваленко, Машевич, Теленков, Чичерин

МПК: G06F 15/00

Метки: микро-эвм, процессор

...блок 3, регистр 4 состояния процессора и арифметико-логический блок 5, первый вход-выход б которого соединен с входом-выходом 7 блока 1 сверхоперативной памяти второй вход-выход 8 - с входом-выходом 9 интерфейсного блока 3 и первым входом 10 блока 2 микропрограммного управления, а выход 11 арифметико-логического блока 5 соединен с первым входом 12 регистра 4 состояния процессора, ныход 13 которого соединен с вторым входом (шина) 14 блока 2 микропрограммного управления, управляющий выход 15 которого соедийен с первым входом 16 арифметико-логического блока 5, входом 17 блока 1 сверхоперативной памяти и с вторым Входом 28 регистра соетояния процессора 4. Процессор микро ЭВМ дополнительно включает накопитель 19 констант,...

Номер патента: 1042012

Опубликовано: 15.09.1983

Авторы: Дшхунян, Коваленко, Машевич, Науменков

МПК: G06F 7/50

Метки: блок, переноса, сквозного, сумматоре, формирования

...к входу 7 полусуммы,данного разряда 1 блока, исток 8 - к входу 9 переносаданного разряда 1 блока, а сток 10 - к выходу 11 переноса данного разряда 1 блока. Затвор 12 транзистора 3 подключен к входу 13 произведения данного разряда 1 блока, исток 14 его к шине 15 нулевого потенциала, сток 16 - к истоку 17 третьего транзистора 4, сток 18 транзистора 4 и исток 19 .трайзистора 5 соединены с выходами переноса 11, а их затворы 20.,21 подключены .к входам 22,23 первого и второго такТирующих сигналов блока соответственно, сток 24 транзистора 4 соединен с шиной питания 25. Каждый разряд 1 блока содержит также элемент ИЛИ-НЕ 26, элемент НЕ 27 и МДП-транзистор 28, сток 29 которого подключен к истоку 17 транзистора 4, исток 30 - к шине 15...

Номер патента: 1041670

Опубликовано: 15.09.1983

Авторы: Коваленко, Станкевич, Супрун, Часовников, Шкуркин

МПК: E21B 19/16

Метки: развинчивания, свинчивания, штанг

...относится к бурению сква жин, а именно к устройствам для свинчи-, вания и развинчивания штанг.Известно устройство для свинчивания и развинчивания штанг, которое содержит механизм вращения и верхний ключ с. приводом подачи 13Недостатком его является смятие граней штанги вследствие того, что при работе с укаэанным устройством между 1 О штангой и ключом имеется зазор.Наиболее близким техническим решением к изобретению является устройство для свинчивания и развинчивания штанг, включающее механизм вращения с приводом поворота и верхний ключ с приводом подачи 21Недостатком указанного устройства является то, что из-за имеющегося зазора между губками верхнего ключа и граня О ми штанги происходит их смятие, что приводит к...

Номер патента: 1041554

Опубликовано: 15.09.1983

Авторы: Калугина, Коваленко, Колесник, Мороз, Полякова, Пушкина, Шеляпин, Шеляпина, Штанов

МПК: C09C 1/36

Метки: пигмента, титанового, цветного

...рядов, в количестве .0,5-0,8 мас.ц.Предложенный способ обеспечивает улучшение пигментных характеристик цветного титанового пигмента, в частности укрывистости более чем на 10 и маслоемкости на 20 .по срав" нению с известным способом, а также значительно упрощает процесс его получения за счет исключения стадий осаж" дения окислов металлов на поверхности двуокиси титана, фильтрации и промывки промежуточного продукта, сушки его и обработки сухого продукта поликапролактамомСогласно способу использование ме; нее 154 резината металла понижает интенсивность окраски цветного титанового пигмента, а использование более 253 приводит к тому, что при окрашивании полимерных материалов предложенным пигментом наблюдается обильное...

Номер патента: 1040628

Опубликовано: 07.09.1983

Авторы: Борзов, Гаврилов, Коваленко, Стариков, Тихомиров

МПК: H05B 3/42

Метки: гильзы, изоляционной, электронагревателя

...заготовки гильзы, и снятием ве после термообработки.Намотка промежуточного изоляционного слоя иЪ слюдобумаги, йропитанной кремнийорганическим связующий,при изготовлении электронагревателя необходима для обеспечения прочного крепления путем сцепления внутренней и наружной гильз (беэ применения дополнительных клеящих веществ),Скрепление в данном случае происходит за счет выделения кремнийоргайического связующего иэ пор слюдобумаги во время операции обкатки на микалексовой плите при комнатно температуре, затем при 80-90 ОС, причемоперация обкатки следует эа операцией намотки промежуточного слоя 15и в начале термообработки. Дальнейшая термообработка нагревателя притемпературе деструкции кремнийорганического связующего (250-300 С)приводит к...

Номер патента: 1039654

Опубликовано: 07.09.1983

Авторы: Коваленко, Лутовинов, Чижик-Полейко

МПК: B23D 21/00

Метки: заготовок, трубных

...в направляющих 15 на ползушке 16. Направляющие 17 и привод 18 радиального перемещения ползушки 16 смонтированы настанине 1. Отрезные ролики 8 свободно установлены на подшипниковых опорах в станине 1 таким образом, чтобы пространство между их наружными цилиндрическими поверхностями было достаточно для прохода подаваемой на обработку трубы (при двух отрезных роликах 8 расстояние между их цилиндрическими поверхностями равно диаметру трубы). Ролики 8 перемещения не имеют. Формовочные ролики 9 свободно установлены на подшипниковых опорах в ползунах 19, которые расположены в направляющих 20 ползушки 16 и соедине ны .друг с другом механизмом 21 синхронного радиального перемещения (для упрощения полностью на чертеже не показан). Профили...

Номер патента: 1038833

Опубликовано: 30.08.1983

Авторы: Гончаров, Егоров, Жулай, Коваленко, Кутовой, Сидогин, Федорков, Якимов

МПК: G01N 11/10

Метки: вязко-пластических, прибор, свойств, угольных, формовок

...с осью пуансона, выполненного в виде иглы, снязанндй с приводом и с датчиком величины усилия проко" ла, матрица выполнена состанной из двух половин, одна из которых закреплена жестко на станине, а вторая установлена на направляющих, расположенных перпендикулярно оси пуансона, исвязана с приводом с возможностью перемещения ее по на 60 При выравнивании усилий сжатия пружины и сопротивления сдвигу пластической угольной формовки происходит сдвиг Формовки,.Сигнал датчика15 передается на самопишущий милли- амперметр и фиксируется на диаграмной ленте, По окончании испытанияподвижная половина матрицы возвращается в исходное положение.,После п равляющим,.и снабженной датчикомусилия сдвигаНа чертеже представлено предлагаемое устройство.Прибор...

Номер патента: 1038729

Опубликовано: 30.08.1983

Автор: Коваленко

МПК: F23Q 9/00

Метки: горелка, запальная

...горелки является низкаянадежность воспламенения.Наиболее близкой к предлагаемой потехшческой сущности является запальная 10горелка, содержащая центральный элект род, выполненный в виде топливной трубыи установленный вокруг нее периферийныйэлектрод 12 ,Однако такая горелка также характе- , 15ризуется низкой надежностью восйланенения.Цель изобретения - повышение надежности,Указанная цель достигается тем, чтов запальной горелке, содержащей централь 20ный электрод, выполненный в виде топливной трубы, и установленный вокруг неепериферийный электрЬд, топливная трубаснабжена выходным насадком с перфорированными боковыми стенками. 25На фиг. 1 изображена запальная горелка, продольный разрез; на фиг. 2 - вид Ана фиг; 1. 729 2Запальная...

Номер патента: 1038619

Опубликовано: 30.08.1983

Авторы: Беляков, Григоренко, Десятов, Коваленко, Мартынов, Морковкин, Наркунская, Хандрос

МПК: F04F 5/20

Метки: аппарат, струйный

...- повышениеКПД струйного аппарата.Поставленная цель достигаетсятем, что активное сопло снабженоподвижной н осевом направлении регулирующей иглой, связанной с дополнительным термочувствительным элементом, а камера смешения заключена в кожух и выполнена из термочунстнительного материала,На фиг. 1 предстанлен струйныйаппарат, продольный разрез, нафиг. 2 - сечение А-А на фиг. 1,сплошной чертой и пунктирной чертой 30показаны различные геометрическиеконтуры проходного сечения камерысмешения в зависимости от температуры термочунствительного материала. 35Струйный аппарат содержит камеру 1 смешения, приемную камеру 2,и которой соосно камере 1 смеше.ния установлено с возможностью осевого перемещения при помощи термочувствительного элемента 3...

Номер патента: 1038541

Опубликовано: 30.08.1983

Авторы: Коваленко, Шевченко, Шихайлов

МПК: F03D 7/04

Метки: ветроколеса, вращения, регулятор, частоты

...на муфте, а грузы размещены в направляющих и подпружинены относительно вала.Кроме того, муфта размещена на валу, в ней выполнены диаметрально расположенные радиальные отверстия, а в валу - продольные осевые пазы, и в отверстиях муфты и пазах вала установлен соединительный палец, а в полости вала - направляющие ролики и роликовая подвижная обойма, имеющая два ролика с навитыми на них тросами, концы одного из которых соединены с пальцем и валом, а концы другого через направляющие ролики 13 с грузами 1.На фиг, 1 показан регулятор по валу ветроколеса, разрез; на фиг. 2 то же, вид сверху.Регулятор содержит центробежные грузы 1, соединенные с поворотными лопастями 2, и подпружиненную пружиной 3 относительно вала 4 ветроколеса муфту 5....

Номер патента: 1038457

Опубликовано: 30.08.1983

Авторы: Коваленко, Кондрашов, Неймарк

МПК: E04H 7/14

Метки: резервуар, сферический

...в системе опирания под действием собственного веса резервуара.Поставленная цель достигается тем, что в сферическом резервуаре, включающем установленный на стойках корпус с кольцевым элементом в верхней части и с меридианальными ребрами жесткости, в каналах которых расположены связанные со стойками несущие канаты, соединенные одним концом с кольцевым элементом корпуса, второй конец каждого несущего каната закреплен в экваториальной плоскости на стойке с противоположной стороны резервуара, причем канаты образуют в вертикальных плоскостях, проходящих через центр тяжести резервуара, симметричные пары, а стойки оперты на основание шарнирно и снабжены оттяжками.В предлагаемой конструкции опирания корпуса каждая пара несущих канатов, 5...

Номер патента: 1038138

Опубликовано: 30.08.1983

Авторы: Бобровник, Заднепровский, Коваленко, Линченко, Ляхович, Пентегов, Шейковский, Шульман

МПК: B23K 11/10

Метки: контактной, сварки, точечной

...использована дисперсионнаяферромагнитная эмульсия.1 мещенные на корпусе нижний электроди закрепленный на подвижном штокеверхний электрод, а также жестко связанный с корпусом электромагнитныйфиксатор с сердечником, последнийвыполнен в виде полого элемента,охватывающего подвижный шток и заполненного средой, твердеющей в магнитном поле.Сердечник электромагнитного фиксатора может быть выполнен в виде стакана или в виде тора с установленным внутри кольцевым поршнем, жесткосвязанным с подвижным штоком,В качестве среды, заполняющей полый элемент, может быть использованадисперсионная ферромагнитная эмульсия.Применение электромагнитного фик-.сатора с ферромагнитной эмульсиейобеспечивает почти мгновенную жесткуюфиксацию, причем время...

Номер патента: 1037180

Опубликовано: 23.08.1983

Авторы: Коваленко, Ковш

МПК: G01P 5/14

Метки: потока, скорости

...выполнен в виде камеры,образованной сменным обтекателем,соединенным эластичным патрубком спластиной-держателем, жестко закрепленным на гидрометрических трубках, причем сменные обтекателижестко соединены между собой,На фиг. 1 показано предлагаемоеустройствона фиг. 2 и 3 - примерыформ сменных обтекателей, 45Устройство содержит две гидрометрические трубки 1 и 2, собранные в один пакет и образующие Ообразный сифон. Входные отверстиятрубок 1 и 2 сообщаются с герметично соединенными с ними приемникамиполного давления, состоящими изжестких пластин 3, соединенных эластичными патрубками 4 и 5 с пластинойдержателем б, жестко закрепленнымна гидрометрических трубках 1 и 2.На пластинах 3 установлены обтекатели 7 и 8 . В верхней...

Номер патента: 1036907

Опубликовано: 23.08.1983

Авторы: Коваленко, Липатов, Николаев, Татевосян, Терещенко, Титов, Яковлев

МПК: E21B 33/138

Метки: глиноземистого, основе, приготовления, смеси, тампонирующей, цемента

...испытанийкоторых приведены в табл,1.П р и м е р 2. В качестве исхоД- ного вяжущего использован лежалый глиноземистый цемент марки 400.Цемент помещают в рабочую камерУ электромагнитной катушки диаметром 50 мм, питаемой переменным электрическим током напряжением 220 В, Нижняя часть рабочей камеры перекрыта сеткой с ячейками ЗхЗ мм. Камера заполнена 100 шарами - рабочими телами диаметром 5 мм гексаферрита бария. Время контакта смеси с рабочи ми телами 5 с. В рабочей камере одно,:временно находится 50 г смеси. Обработанную смесь подают в камеру прессования автоматического таблеточного пресса ТПМ порциями по 1 г, где .ее формуют при давлении 80 мн/м. ,При этом получают таблетки диаметром 10 мм и высотой 4,мм.При затворении цемента,...

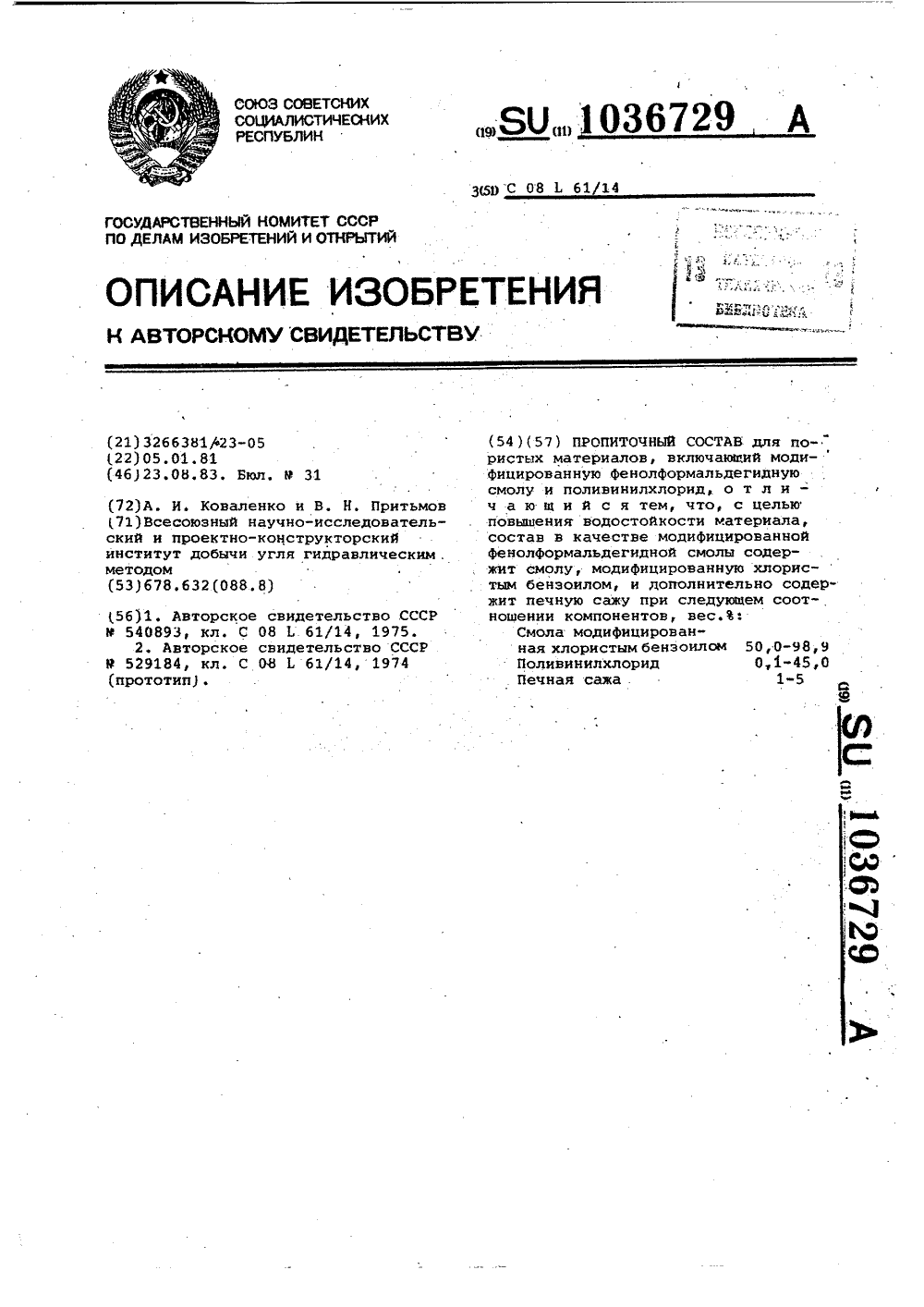

Номер патента: 1036729

Опубликовано: 23.08.1983

Авторы: Коваленко, Притьмов

МПК: C08L 61/14

Метки: пропиточный, состав

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к составам для пропитки различных пористых материалов, где требуется высокая элас тичность и малое водопоглощение, например материалов для изготовления шахтной крепи - стеклоткани, пропит ки горных пород, бетона.Известно связующее для стеклопластиков на основе фенолформальде-. гидных смол и добавок 1 .Недостатком этих составов явля ется многокомпонентность и недостаточная эластичность отвержденных пленок.Наиболее близким к изобретению по технической сущности и достигае мому результату является пропиточный состав для пористых материалов, включающий модифицированную пентаэритритом...

Номер патента: 1036415

Опубликовано: 23.08.1983

Авторы: Ковалев, Коваленко, Чус

МПК: B21B 31/02

Метки: станина

...с воэможностью поочереднойциркуляции теплоносителя и хладагента.При этом теплообменные устройства выполнены в виде трубчатыхколлекторов, размещенных на внешних сторонах стоек и связанных 50через переключатель с источникамитеплоносителя и хладагента,На чертеже изображена станина,общий вид.Станина состоит из стоек 1 и поперечин 2, На внешних сторонах стоек 1 установлены теплообменные устройства, выполненные в виде трубцатых коллекторов 3, эигзагооб.,=з"но уложенных на поверхности стоек 1 станины и приваренных к ним,Трубчатые коллекторы 3 соединены переключателем 4 с источником 5 теплоносителя, например источником перегретого пара, и источником 6хладагента, например источником проточной воды, в линии соединения скоторыми установлены...

Номер патента: 1035471

Опубликовано: 15.08.1983

Авторы: Коваленко, Прилепский, Соловьев, Шевчишин

МПК: G01N 9/00

Метки: газа, плотномер

...дополнительно содержитзадатчик давления с соплом, причемпроточная камера задатчика соединенас проточной камерой плотномера, асопло - с линией выхода анализируемого газа.При таком конструктивном выполне" нии плотномера газа изменение выталкивающей силы, действующей на ареометрическое тело при изменении плотности измеряемого газа, компенсируется по; средством устройства для сжатия газа3, .:1 035 .соответствудцим изменением давления, а, следовательно, и веса эталонного . газа в полости ареометрического тела. При этом запоминаемое в момент равновесия коромысла давление в пневмоемкости пропорционально плотности измеряемого газа. Получаемый на выходе элемента памяти аналоговый сигналда дает возможност.ь испольэовать...

Номер патента: 1035405

Опубликовано: 15.08.1983

Авторы: Коваленко, Матвиенко

МПК: G01B 3/40

Метки: накладной, прибор, червячных

...на винте, и Фиксатора, закрепленного на полэуне и размещенного в одном изпазов шлицеобразного элемента,.На Фиг, 1 изображен предлагаемыйнакладной прибор для контроля червячных изделий, общий вид; на Фиг,2 измерительный механизм прибора; нафиг, 3 - еид А на фиг. 2; на Фиг,4 сецение Б-.Б на фиг, 2,Прибор содержит П-образную траверсу 1, на концах которой установленыс возможностью продольного перемещения две призматические центрирующиеопоры 2 и 3, располагаемые на базовой поверхности контролируемого цервяцного изделия 4. фиксация призматических опор 2 и 3 осуществляетсявинтами 5. Упорный наконечник 6 установлен с возможностью осевого перемещения вдоль траеерсы 1, Для егоФиксации предусмотрен винт 7. Междустенками траверсы на оси 8...

Номер патента: 1033712

Опубликовано: 07.08.1983

Авторы: Горшков, Коваленко, Николаев, Яковлев

МПК: E21B 27/02

Метки: зон, изоляции, осложнений, скважине

...скважину и делает невозможнымкачественное и эффективное тампонирование интервала,Целью изобретения является повыше ние качества и эффективности тампонирования за счет обеспечения надеж" ной Фиксации поршня устройства в ра" бочем положении.Указанная цель достигается тем, в устройстве для изоляции зон ослож" ,нений в скважине, спускаемом на тру. . бах, включающем долото, переходник,отражатель, выполненный в виде,шне"ка с витками спирали, обратными на"правлению вращения долота, поршеньс радиальными и осевыми проходными5 отверстиями и подпружиненными пальцами, перекрывающими отверстия,контейнер, разделенный на две секции, в верхней из которых установлен подвижный поршень, соединенный10 с отражателем и долотом, и помещенсухой тампонажный...

Номер патента: 1033670

Опубликовано: 07.08.1983

Авторы: Аденский, Коваленко, Ларчиков, Прицкер

МПК: E04B 7/06

Метки: покрытие, складчатое

...является снижение трудоемкости изготовления и монтажа, а также уменьшение металлоемкости,Поставленная цель достигается тем, что в складчатом покрытии преимущественно шатрового или лолигонального очертания, ислючающем самонесущие панели, соединенные в продольном направлении внахлестку, а в поперечном направлении - посред, тлом отгибов граней нижележащих пане й, примыкающих к граням вышележащих и клей, причем продольные кромки пане- , расположены под углом к граням, панеььшолнены в средней части и по процд;вым кромкам с плоскими участками шпршой 40 - 70 толщин листа панели, а от-ц, граней нижелажещих панелей в по:лном направлении выполнены криволи.ными, причем высота криволинейного участка соответствует 0,1 - 0,4 его...

Номер патента: 1033607

Опубликовано: 07.08.1983

Автор: Коваленко

МПК: D06H 3/12

Метки: датчик, перекоса, утка

...на машине таким образом, чтобы ролик 1 касался ткани во всем диапазоне своего осевого смещения, а ось ролика с помощью регулировочного винта 8 выставлялась параллельно правильному положению утка,При отсутствии перекоса утка в движущейся ткани ролик 1 не имеет осевогосмещения и, занимает среднее положение,не воздействует магнитами 3 на герконы4 Реле 12 отключены.Воникновение перекоса утка вызываетосевое смещение ролика Е, срабатываниесоответствующих геркона 4 и репе 12.При устранении перекоса ролик 1 возвращается в среднее положение эв счетдействия силы веса ролика 1 и коническойформы осевых выступов 2 ролика 1,Положительный эффект от использования предлагаемого изобретения определяется простотой конструкции датчикаперекоса утка...

Номер патента: 1033525

Опубликовано: 07.08.1983

Авторы: Евтушенко, Коваленко, Мариампольский, Шмавонянц, Янькова

МПК: C09K 7/06

Метки: буровой, инвертный, раствор, эмульсионный

...дополнительно содержит сернокислое железо окисное, а н качестве структурообразователя содержит сапропель. при следующем соотношении ингредиентов, мас.В: 45Дизельное топливо 36,4-42,0Продукт взаимодействия дистиллята.таллового масла сСернокислое железо окисное 3,0-5,4Насыщенный водный.раствор хлористого 55натрия 18 ю 0-2116Сапропель 26,0-38,0Разведанные запасы сапропеля по Белорусской ССР составляют 1298 млн. руб. Основные свойства сапропеля:60Естественнаявлажность,ЪСодержание органических веществ,ВЗольность 0Валовый состан золы,Ъ вещество:81 О,леоГеОСаб+М 90БО 3Состав органического на сухое вещество:БитумыГуминоные веществаЛегкогидролизуемые веществаТрудногидролизуемые веществаНегидролизуемыйостатокрН - 5,5. 92,7 62,1 37,9 на сухое 25,8...

Номер патента: 1032587

Опубликовано: 30.07.1983

Авторы: Дубинин, Каплун, Коваленко, Яковчук

МПК: H02P 9/10

Метки: возбуждения, гашением, поля, синхронной, форсированным

...машины, необходимого при замоза. Выходы преобразователей подключеныпуске синхронных двигателей после к обмотке 9 возбуждения синхроннойкратковременного перерыва питания 60 машины, а входы - к источнику 10 пидля уменьшения остаточного напряже- тания системы возбуждения.ния на машине и ограничения переход- Блок б прерывания тока согласноного тока при несинхронном включении, варианту его выполнения состоит из Это снижает надежность системы воз- конденсатора 11, включенного паралбуждения, лельно тиристорам 4 (Фиг.2 ) анодной(или катодной ) группы второго преобразователя через последовательную цель из дополнительного тиристора 12 и диодов 13 для междуфазной раэ - вязки, и зарядной цепи иэ диода 14 и резистора 15, последовательно...

Номер патента: 1032521

Опубликовано: 30.07.1983

Авторы: Айриянц, Быков, Коваленко, Кузнецов, Панов, Смыков, Фиясь, Ягодкин

МПК: H02J 3/00

Метки: многовального, судна, электроэнергетическая

...обмотки каждого из гребныхэлектроцвигателей,.а к второй - синхронные генераторы и цепи питаниядругого якоря или обмотки каждогоиз гребных электродвигателей, крометого к каждой из главных шин подключены цепи питания ответственныхпотребителей, в каждую из которыхвключен вновь введенной стабилизированный преобразователь электроэнергии, выход системы аварийной защиты паропроизводящей установки соединен с системами управления преобразователей электроэнергии и с цепями отключения коммутационных аппаратов, при этом число якорей или обмоток гребных электродвигателей равноили кратно числу главных распределительных шин, а число турбин равночислу синхронных генераторов, 1032521ЭЭУ содержит паропроизводящую ус-тановку 1 с аварийной защитой турбины...

Номер патента: 1032080

Опубликовано: 30.07.1983

Авторы: Коваленко, Кулиш, Чеботарь

МПК: E01C 11/14

Метки: дорожного, жесткого, монолитного, покрытия, шов

...стержни 21.Недостаток известного шва эаклю ,чается в том, что углы плит жесткого дорожного покрытия у краев острые, т.е. поперечные сечения у краев влит со стороны обочины дороги являются ослабленными, что влечет об разованне трещин в углах плит.Цель изобретения - повышение надежности шва и долговечности покрытия прн его эксплуатации.Поставленная цель достигается тем, что шов жесткого монолитного . дорожного покрытия, расположенйый под острым углом к продольной оси покрытия, включакиций размещенные по-перек шва арматурные стержни, в алане выполнен очерченным по синусоидальной кривой, ось абсцисс которойориентирована вдоль шва,На чертеже изображен предлагаевийшов жесткого дорожного покрытия, видв плане.шов жесткого дорожного...

Номер патента: 1031635

Опубликовано: 30.07.1983

Автор: Коваленко

МПК: B22C 15/272

Метки: формовочная

...в технологический комплект формовочная смесь имеет ровную в горизонтальной плоскости 15 поверхность.Вследствие установки секторных створок над траверсой так, что иХ горизонтально-поворотные оси расположены в плоскости нижнего торца расходного бун 20 кера, и взаимного сближения этих створок производится их поворотом сверху вниз на угол не менее 90 , исключаетсяовыжимание формовочной смеси в расходный бункер и ее подуплотнение над секторными створками. А в связи с отсутствием между секторными створками опорной перемычки исключается зависание формовочной смеси.Таким образом, новые признаки способ 30 ствуют тому, что формовочная смесь засыпается в технологический комплект без комков и задержек, связанных с ее обрушением, Равномерная засыпка...

Номер патента: 1031541

Опубликовано: 30.07.1983

Авторы: Ващенко, Ильницкий, Коваленко, Мищенко, Млинарич, Тригуб

МПК: B21B 19/04

Метки: винтовой, прошивки

...деформацию валками на оправке нагретой заготовки, покрытой мелко. зернистым порошком 4 )." Порошком кальцита покрывают толы кд задний конец заготовки и он ведет себя в условиях прошивки как фрикционный материал, повышая коэф фициент трения и увеличивания тя нущие силы, создаваемые валками.Цель изобретения - снижение налипания на инструмент металла заготовки из высоколегированной низко- углеродистой стали, 65 Поставленная цель достигаетсятем, что согласно способу винтовойпрошивки, включающему деформациювалками на оправке нагретой заготовки, покрытой мелкозернистым по-рошком, осуществляют покрытие порошком карбида кремния фракции 0,060,08 мм, который подают на заготовку во время прошивки.Экспериментально установлено,что...
