Коваленко

Номер патента: 138912

Опубликовано: 01.01.1961

Авторы: Баженов, Коваленко, Лисанский, Панули

МПК: C12G 1/028

Метки: брожения, вин, красных, мезги, производстве, резервуар, термической

...водой с низкой температурой, проходящей по тем же трубопроводам, В днище резервуара имеется разгрузочный люк 6 для выхода мезги. Люк закрывает:я поворотной крышкой 7 при помощи ручного гидропривода 8 и штурвалов. Для удержания мезги и резервуаре при открытом люке имеется поворотная заслонка 9. На валу 10 резервуара укреплены сетки 1 в виде сегментов, препятствующие всплыванию мезги на поверхность, мешалки 12 и И для пер=мешивания мезги и шнек 14 для выгрузки мезги через люк 6.В коническом днище и в разгрузочном люке установлены сетки 15 и 16, через которые стекает сусло и благодаря которым задерживается мезга. Спуск сусла происходит через патрубок 17, Для лучшего перемешивания сусла применена насосная установка 18, осуществляющая...

Номер патента: 138553

Опубликовано: 01.01.1961

Авторы: Григорьян, Коваленко, Колодяжный, Лаврушко, Новиков

МПК: E21B 43/26

Метки: дебита, повышения, скважин

...и др.Второй способ - во введении в ствол герметичных мешочков, наполненных ВВ. Для этого на нижнем конце заливочных труб помещают гильзу, наполненную мешочками с ВВ, которую вводят в горизонтальный ствол скважины. Нагнетая в трубы жидкость, выдавливают мешочки в ствол.По третьему способу в ствол вводят порошкообразные ВВ, которыми наполняют гильзу, как во втором способе. В гильзу вставляют подвижную пробку, и она при нагнетании в трубы жидкости выталкивает ВВ в ствол.При применении четвертого способа в ствол вводят шаровидные ВВ с заполнением пространства между шариками жидким или порошкообразным ВВ. Для удобства введения ВВ,в ствол используется гильза с закрытым дном.Могут быть применены и другие способы зарядки стволов скваМ 138553...

Номер патента: 137836

Опубликовано: 01.01.1961

Авторы: Коваленко, Ревенская

МПК: C02F 1/66

Метки: анилина, вод, сточных

...а при приближении к нейтральной среде происходит выпадение гидрата окиси железа, загрязняющего продукт конденсации. Во избежание загрязнения сточных вод формальдегидом его берут с избытком, не превышающим 5 о 4 по отношению к теоретически необходимому. Способ отличается простотой и экономичностью, а получаемый в результате конденсации анилина с формальдегидом ангидроформальдегиданилин может быть использован для изготовления пресс-композиций в фенольно-формальдегидных материалах,П р и м е р. К 1000 лл 3,69%-ной анилиновой воды прибавляют при перемешивании 2 г эмульгатора НФ и 5 о,-ный раствор едкого натра до достижения рН = 5,75 - 6,25. Затем в течение 15 мин при перемешивании приливают водный раствор формальдегида (5 - 35%) в...

Номер патента: 136378

Опубликовано: 01.01.1961

Авторы: Дольберг, Коваленко, Ясницкий

МПК: C07D 277/46

Метки: 2-ацетиламинотиазола

...(авт. св,107269, 1957 г ), из дешевого и доступного продукта - хлоруксусного альдегида.Процесс конденсации заканчивается с большим тепловым эффектом в течение 5 минут. В этих условиях димергидрат хлоруксусного альдегида деполимеризуется до хлоруксусного альдегида и воды.136378 Предмет изобретения Способ получения 2-ацетиламинотиазола конденсацией ацегилтиомочевины с галоидзамещенным карбонильным соединением, отл и ч ающийся тем, что, с целью повышения выхода, сокращения длительности синтеза и исключения использования растворителей, в качестве карбонильного соединения используют димергидрат хлоруксусного альдегида. Редактор С, А. Барсуков Техред А. Л .Сосина Корректор Л, Комарова Формат бум. 70108/1 в Объем 0,17 уел. п. л. Тираж 460...

Номер патента: 136097

Опубликовано: 01.01.1961

Автор: Коваленко

МПК: G11C 11/06

Метки: гистерезиса, диапазона, запоминающего, магнитного, петлей, прямоугольной, работы, расширения, сердечниках, температурного, устройства, ферритовых

...между рабочим током и током, соответствующим пороговой напряженности поля запоминающих сердечников и сердечников дросселсй для формирования импульсов рабочих токов.На сердечнике каждого из дроссслей размещены две или более обмотки, по одной из которых пропускают импульс тока записи При изменении тсмпературы ток записи регулируется дроссслсм пропорционально изменившейся коэрцитивной силе его сердечника. По другой обмоткекаждого из формирующих дросселей пропускают импульс тока считывания, Пр% изменении температуры ток считывания регулируется дросселем аналогично току записи.В ряде случаев. обратное перемагничивание сердечников дросселсй удобнее производить от специального формирователя, Тогда во вторую обмотку каждого:"издосселей...

Номер патента: 135619

Опубликовано: 01.01.1961

Автор: Коваленко

МПК: B66C 1/10, B66C 1/64

Метки: автоматический, захват

...шарнирно сопряженные с рычагами клещей.На фиг. 1 изображено схематически захватывающее устройство в момент раскрытия клещей; на фиг. 2 - то же, в момент закрытия клещей.Описываемое автоматическое захватное устройство состоит из четырехугольной рамы 1 с расположенными по углам ее шарнирными клещами 2, соединенными посредством цепей 3, траверсы 4 и вертикальных коробчатых стоек б и б с грузовым крюком крана. Захват устройства краном производится при помощи отверстия 7.На траверсе 4, наглухо закрепленной на раме 1, монтнрованы консольные поворотные рычаги 8. К траверсе присоединена одна наружная стойка 5, состоящая из двух, входящих друг в друга коробчатых стоек. Внутренняя стойка б несет на себе упор в виде угольника 9 и стопорную...

Номер патента: 134835

Опубликовано: 01.01.1961

Авторы: Коваленко, Саблин

МПК: B66C 1/10, B66C 1/66

Метки: автоматический, гидротехнических, затворов, захват, сооружений

...фиг, 1 изображен общий вид захвата; на фиг, 2 - разрез по Л.Автоматический захват выполнен в виде корпуса 1 с проушинами, В которые вставлена ось 2, соединяющая захват с краном. В корпусе смонтирован замок 3, сосотоящий из двух наклонно расположенных деталей :акрепленны.( на осях 4 в нижней части корпуса, предохраш 1 теля замка, Я 1 РОИЗ 1)ОДСТВс 1 Р 300 1 За)ЯТ Н 213 ЕШИВ 2 ЕС 51 Нс 1 КРЮК КРс 1 Н 2. В(ОД Б Е И Е И Но Л С 0 С 1 О 5 ИИ И; Е Т с И3 3 Л К 3 Р 3 313 0,3 Е И 11 И 3 3 Х 13 с 1 Т ГОТОВ К 3 В ГОЛ 12 ТИЕСКОЛ СРЕНГЕНИЮ С 010013 КОМ ШТспг 1 10. ПРИ ОпСКЭПИ И 21 ТОЛ 13 2 3 Нс И 3 ПГ, ВЕРХН 55 ЧД(.Ь ИОС ЕДНЕй Л ИНРДЕСЯ 3 О,13 ЕСКУ , )1 с (с( (0 ор 1 и 33 ется 1)окрлГ не 0;31)икиои Оси 1, пот деРстБ 1 е) собст 3 еиНОГи...

Номер патента: 132053

Опубликовано: 01.01.1960

Авторы: Коваленко, Перевозчиков, Санников

МПК: B21D 43/10, B30B 15/30

Метки: грейферная, подача

...находятся в крайнем левом положении Затем начинают перемешаться вправо копирные линейки 14, перемещая губки захватов 9, 10, 11, 12 и 13 к центру Первая пара захватов 9 зажмет находящуюся в кассете Ш заготовку, и шток пневмоцилиндра 4 с кассетой Ш опустится вниз. Копирные линейки 14, дойдя до правого упора 1 Ш, выведут фиксаторы 1 б из гнезда а, и каретки 8 вместе с захватами переместятся на расстояние Я, Фиксаторы 16 войдут в гнезда б и зафиксируют каретки 8 и этом положенииОдновременно включится муфта пресса, и ползун начнет опускаться. Верхний боек, прикоснувшись к заготовке, опустит ее вместе с захватами в фиксирующее гнездо матрицы ц произведет осадку заготовки. Поперечные размеры заготовки увеличатся, и губки зажимающих захватов...

Номер патента: 131885

Опубликовано: 01.01.1960

Авторы: Бабич-Декань, Дьяченко, Коваленко, Коссовский, Куропятник

МПК: B27B 33/02, B27B 33/08

Метки: древесностружечных, круглая, например, пила, плит, распиловки

...кос выполнение повышает износоустойчивость пилы и обеспечивает работу вершинок зубьсв тремя режущими кромками, а также самозатачиваемость зубьев в процессе пиления.На фиг, 1 схематически изображена описываемая пила, на фиг. 2 вершинка ес зубьев.Пила имеет диаметр В равный 300 - 350,ц.ц. На пильном лиске расположено двенадцать зубьев высотой 15 лм. Центральный угол ер между каждыми последующими зубьями равен 30"-, Радиус г закругления зу ба равен 9 - 10 льи,Зубья пилы не разводятся, Вслсдствие того, что их вершины расплющены и имеют угол поднутрения ср расплющенной части равный 5 - 7. а задний угол боковой режущей кромки ср. равный О - 12, вершины зу бьев работают тремя режущими кромками, что обеспечивает самозатачи ваемость вершинок в...

Номер патента: 131317

Опубликовано: 01.01.1960

Авторы: Коваленко, Мамуня, Семенец

МПК: C12M 1/00

Метки: батарее, бродильных, бродящей, действующей, массы, непрерывно, перепуска, чанов

...устроистве прскн 010 кахе 1)у с двумя 32 слонкахц (сосдицецпымц рычагами) заменяют цилиндрической чстырехходовэй камерой с мотыльковой заслонкой, укрсплси 0111 па поворотно вал/. При повороте заслонки на 90 происходит раздслсцце штуцсров на соответствуюцие пары, обеспечивающее либо прямос, либо обратное направление потока жидкости в батарсе чанов, Щитки, служащие дл предотвращения проскоков бродящей массы, соотвстствсццо переносят ца выходной штуцер камеры.На фиг, 1 изображена батарея бродильных чанов в продольном разрезе, снабженных камерами нового типа; на фиг. 2 - обцтцй вид131317 Предмет изобретения Применение в устройстве по авт. св.120816, с целью упрощения конструкции перепускных камер и надежности их действия, цилиндрических...

Номер патента: 131115

Опубликовано: 01.01.1960

Автор: Коваленко

МПК: A61B 3/06

Метки: кампиметр, проекционный, регистрационный, темновой

...регулируется яркость объекта без нарушения его цветности. Движение испытательного объекта осуществляется вращением ручки 8, которая находится на оси 9. Ось 9 соединяет две планки: планку-экран 4 и вторую планку 10, укрепленную неподвижно на оси 8. По концам планки 10 находятся два блока 11, между которыми натянут трос 12. На этом тросе укреплена регистрационная игла 13, Соотношение диаметров блоков 5 и блоков 11 равно 1: 5. Таким образом при вращении ручки 8 вращаются блоки 11, ось 9, блоки 5 и происходит перемещение световой камеры 7 вдоль планки-экрана Одновременно происходит перемещение регистрационной иглы И Тако 13 Ш 5как соотношение диаметров блоков 1:.5, то движение регистрационной иглы И происходит в 5 раз медленнее по...

Номер патента: 130818

Опубликовано: 01.01.1960

Авторы: Дубровин, Коваленко, Нор

МПК: A24B 1/06

Метки: листьев, нанизывания, табачных, шнур

...сдвоенными карманами 12, которые последовательно пазмыкают нглодержатели 11. Последовательное размыкание самих карманов производят размыкатели, перемещаемые цепью 1 на чертеже не показаны);таким образом, шнур постепенно заполняется нанизанными листьями,Для смывания табачной смолы, загрязняющей рабочие поверхности резиновых камер, устройство снабжено щетками 1 о, смачиваемымн водой из трубопроводов И.Предмет изобретения1. Устройство для нанизывания табачных листьев на шнур, выполненное в виде транспортеров и роликов с приспособлениями для центри. рования и нанизывания черешков по одному через иглу на шнур, о тл ич а ю щ е е с я тем, что, с целью предохранения черешков и пластинок листьев от повреждений и обеспечения более надежного...

Номер патента: 129911

Опубликовано: 01.01.1960

Автор: Коваленко

МПК: C23D 5/02

Метки: нанесения, погружением, шликера, эмалевого

...поса 2 б от женный эксцентрично на диск 25, и включают электродвигатель, от которого через шкивы 27 и 20, клиновой ремень 29 и редуктор траверса 4 вместе с изделием 1 получает маятниковые встряхивающие колебания, что обеспечивает быстрое удаление с поверхности изделия лишней эмали.Освободив траверсу 4 от крюка 24 и повернув ее в горизонтальное положение, снимают изделие. Затем цикл эмалирования повторяется. Управление операциями производится с пульта 31.П р едмет и зобр етенияУстановка для нанесения эмалевого шликера погружением изделий, о т л и ч а ю щ а я с я тем, что, с целью механизации нанесения эмали на изделие, она снабжена передвижной кареткой, несущей шликерную ванну для погружения изделия, червячно-конической передачей для...

Номер патента: 129604

Опубликовано: 01.01.1960

Авторы: Коваленко, Лактионов, Пелих, Руднев

МПК: B21B 1/06

Метки: автоматизированной, горизонтальным, замыканием, многократным, нескольких, обжатием, обжимном, потока, поточно-групповой, прокатки, ручьях, слитков, стане

...процесс прокатки происходит следующим образом, Группа слитков с промежутком в 1,5 - 2 л поступает ца рольгацг и, перемешаясь со скоростью 3 л 1/пик, следует к подающему механизму первой клети стана. По выходе из клети слиток передается поперечным шлеппером на обратный рольгацг. Далее слиток поперечным шлеппсром-кацтователсм сдвигается к цодавателю и одцоврсмецно кантуется вокруг продольной оси ца 40 - 42, и в момент остановки х подаватсля - ца 90, Затем слиток по рольгашу поступает в зев подаватсля, откуда вводится в ручей первого про"ода. За каждым цечетцым прокопом оаствор 1 зсв) подаватсля уменьшается соотвстствспяо обжатшо.Прокатка следующей за первей группы слитков цачицастся с разрывом в 5 л для того, чтобы...

Номер патента: 129356

Опубликовано: 01.01.1960

Автор: Коваленко

МПК: G01F 9/00

Метки: внутреннего, двигателем, жидкого, иным, потребителем, расхода, сгорания, топлива

...полностью заправлен топливом, то благодаря, подъемной с 1 ле поплавка 2 груз 6 будет приподнят над бачком, По мере расходования дв:1 гателем топлиьа поплавок 2 вместе с грузом 6 будет опускаться вниз. Как только груз соприкоснется с крышкой бачка, он замкнет контакты 7, благодаря чему будет подано на лампочку 8 питание от источника электрического тока 9, Дальнейшее опускание поплавка 2 прекрап 1 ается, так как подъемная сила будет его прижимать к грузу 6 (уровень топлива - 10). Это будет продолжаться до тех пор, пока благодаря опусканию уровня топлива в бачке поплавок не потеряет плавучести, Как только исчезнет сила, прижимающая поплавок к грузу, он опустится вниз и, тем самым, разомкнет контакты 11, один из которых смонтирован на...

Номер патента: 128558

Опубликовано: 01.01.1960

Авторы: Коваленко, Тарасов, Уманский

МПК: A61B 5/16

Метки: аппарат, демонстрации, изучения, особенностей, психофизиологических, человека

...устройства заключается в том, что в нем применен программный механизм, позволяющий предъявлять различные раздражители в сгрого определенной последовательности, соответствующей заранее заданной программе исследования, а также тем, что в нем предусмотрена возможность учета не только двигательных, но и вегетативных реакций дыхания и сердс ного ритма,Устройство состоит из раздражителей пяти видов, четырех двигательных и двух вегетативных реактороз, записывающих устройства, демонстрационного устройства, программного механизма и пульта управления. Все устройство монтируется в чемодане.На чертеже показан программный механизм.Прсграммный механизм представляет собой панель 1 с кронштейнами 2, в подшипниках которого установлен барабан т,...

Номер патента: 127528

Опубликовано: 01.01.1960

Автор: Коваленко

МПК: F16J 13/08, F16K 31/04

Метки: закрывания, крышки, открывания, электроприводом

...крышке 1 установлен реверсируемый электродвигатель 2, приводящий во вращение через червячный редуктор 3 и через пару конических шестерен 4 и червячную передачу 6 ведущий диск 6 мальтийского креста 7, закрепленного на оси 8.При вращении шпинделя 9 навинчиваемая на него маточная гайка 10 посредством шатунов 11 приводит в движение задраиваюшие шта ги 12. Имеющийся на конце каждой штанги ролик И, упираясь в выступ кронштейна 14, задраивает крышку, затягивая прокладку 16,При необходимости открыть крышку включается электродвигатель 2, и гайка 10, опускаясь, выдвигает задраивающие штанги и освобождает крышку, Одновременно с раздраиванием крышки вращается ведущий диск 6, палец 16 которого после раздраивания крышки входит г паз мальтийского...

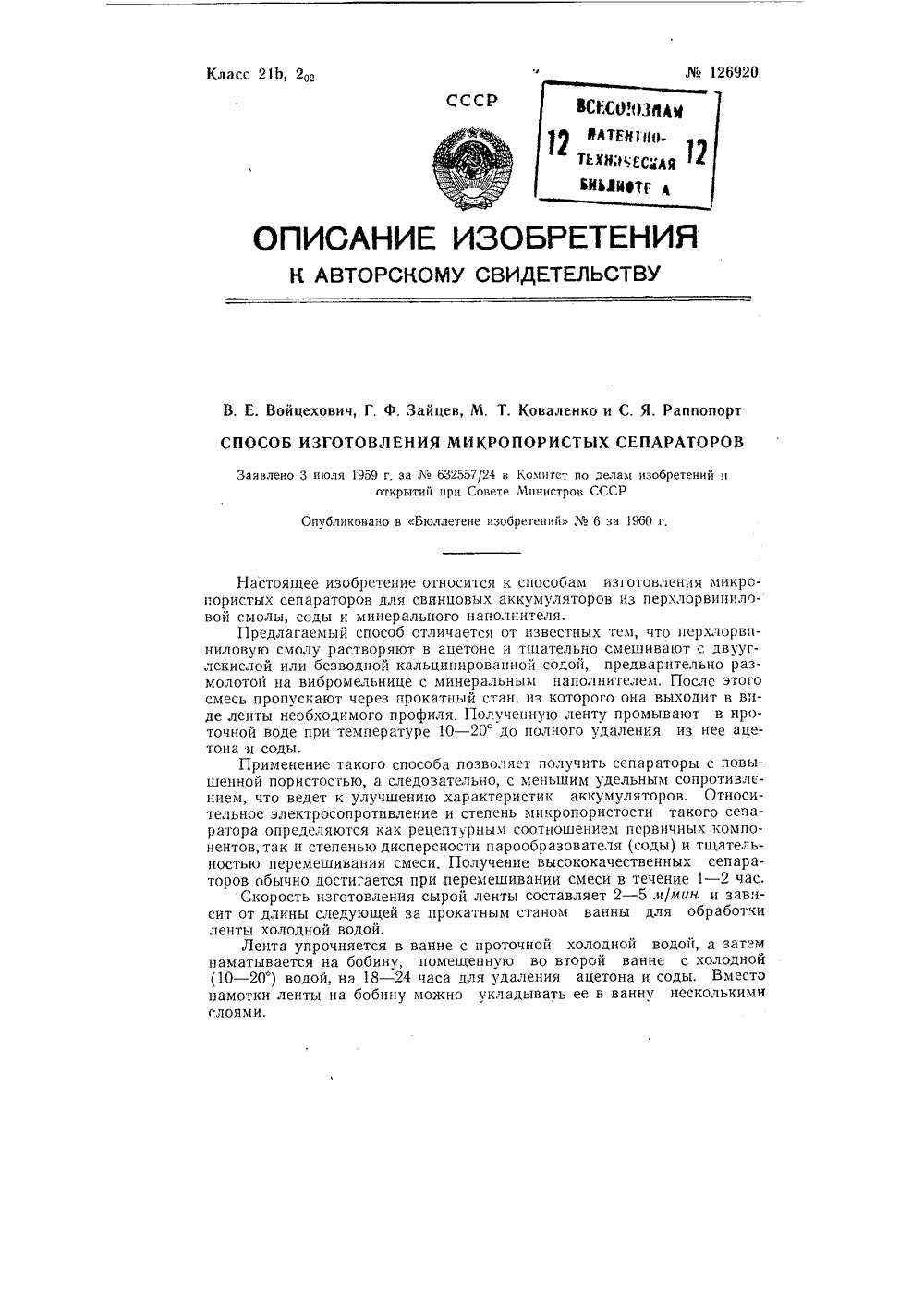

Номер патента: 126920

Опубликовано: 01.01.1960

Авторы: Войцехович, Зайцев, Коваленко, Раппопорт

МПК: H01M 2/14

Метки: микропористых, сепараторов

...сырой ленты составляет 2 - 5 м/мин и зависит от длины следующей за прокатным станом ванны для обработки ленты холодной водой.Лента упрочняется в ванне с проточной холодной водой, а затем наматывается на бобину, помещенную во второй ванне с холодной (10 20 ) водой, на 18 - 24 часа для удаления ацетона и соды, Вместо намотки ленты на бобину можно укладывать ее в ванну несколькими слоями.М 126920 Пр едмет изобретения Способ изготовления микропористых сепараторов для свинцовых аккумуляторов из перхлорвиниловой смолы, соды и минерального наполнителя, о т л и ч а ю щ и й с я тем, что, с целью, получения сепараторов с повышенной пористостью, перхлорвуниловую смолу растворяют в ацетоне и тщательно смешивают с. двууглекислой или...

Номер патента: 124896

Опубликовано: 01.01.1959

Авторы: Зеиде, Коваленко, Миронов, Юдолович

МПК: E21B 43/12

Метки: борьбы, лифтовых, нефтепроводах, нефтяных, отложениями, парафина, скважин, трубах

...и большого количества обслуживающего персонала.Предлагаемый способ устраняет указанныетренние поверхности труб, соприкасающиеся сфутеруют диэлектрическими материалами из ппокрытий.При движении нефти трубы приобретают электрический заряд 1 электризуются); для выпадения парафина из нефти, как из раствора, в виде твердой фазы необходимы центры кристаллизации. Такими центрами являются шероховатости (мельчайшие бугорки, зазубринки, заусеницы и другие неровности на поверхности труб), а также мельчайшие частицы минералов из продуктивного пласта или глинистого раствора, отлагающиеся на стенках труб,Применение футеровки внутренней поверхности труб диэлектрическим пластмассовым материалом устраняет образование электрически активной...

Номер патента: 124741

Опубликовано: 01.01.1959

Авторы: Коваленко, Кречун, Литвиненко

МПК: A01D 75/00

Метки: кузов, саморазгружающийся

...с возможностью разгрмзки, отлнчающнйентра тяжести, ось поворота кромки разгрузочного открИзобретение касается конструкции саморазгружающихся кузовов (бункеров), предназначенных для уборочных машин, например куку. рузоуборочных комбайнов.Известные бункеры кукурузоуборочных машин обладают малой емкостью и не имеют устройств для самоопрокидывания.Отличительная особенность предложенной конструкции саморазгружающегося кузова (бункера) заключается в том, что для повышения кромки разгрузочного отверстия бункера с одновременным снижением его центра тяжести ось поворота бункера расположена у верхней задней его кромки.На чертеже показан общий вид саморазгружающегося кузова.Саморазгружающийся кузов состоит из собственно кузова 1, опорного бруска...

Номер патента: 123591

Опубликовано: 01.01.1959

Авторы: Ботина, Волчкова, Коваленко, Савенков, Селицкий, Торопов

МПК: G01R 31/36

Метки: аккумуляторов, полюсов, полярности

...т, е. всегда один полублок имеет количество пластин на одну больше, чем другой. У свинцовых аккумуляторов большееколичество пластин имеет отрицательный полублок. Площадь его поверхности (поверхности пластин, из которых собран полублок) и электрическая емкость по отношению к земле или к рядом лежащим изолированным предметам тоже больше, чем у положительного полублока, По конструкции аккумулятора, изображенной на чертеже, и имея данные измерения электрической емкости обоих полублоков, по большей из них н:ходят отрицательный полюс,На фиг. 1 схематически изображена батарея из тркумуляторов; на фиг. 2 - дополнительный электрод,123591 Здесь 1, 4, б - положительные полублоки аккумуляторов, каждый из которых состоит из четырех пластин...

Номер патента: 122416

Опубликовано: 01.01.1959

Авторы: Даниленко, Злобин, Зяблов, Коваленко, Шапошников

МПК: G01C 17/02, G08C 15/04, G08C 19/16 ...

Метки: действующими, многоканального, нефтяными, объектами, промышленными, радиотелеуправления, скважинами, частности

...кода принимаются приемниками Пь П П, всех подконтрольных пунктов, обеспечивая через блокирующие устройства Б, Б Б, блокировку выхода передатчиков б, б, п этих пунктов, и воздействуют через фильтры Ф 4, Ф 5 Ф , на линейныс узлы радио-телеуправления Ть Ть ТВ начале кода предусмотрено качество, определяющее выбор контролируемого пункта. Код, принятый соответствующим контролируемым пунктом, после расшифровки и контроля дает разрешение на исполнение приказа. При приеме приказа подключается датчик Д (Дь Д, ) и радиоканалу, меняя подтональную частоту через генератор Г, (Г 5 Г ) и передавая измерение на прибор через блок вызова. При переключении объекта шифруется код, включается передатчик, и генератор передает код, который посылается в эфир и...

Номер патента: 120946

Опубликовано: 01.01.1959

Авторы: Коваленко, Лупырев, Постников

МПК: G01N 3/18

Метки: деформаций, литой, образцов, пластичности, прочности, стали

...17 сопротивления, коротко периодного заркального гальванометра 18, барабанной кассеты 19 и двух сельсинов 20 и 21. Мост 17 имеет четыре плеча, два из которых размещаются в датчике 8, Деформация отливки при ее растяжении регистрируется посредством сельсина (датчика) 20, связанного с растягиваюгцпм образец механизмом. Этот сельсин подает соответствующие импульсы сельсину (приемнику) 21, приводящему во вращение барабанную кассету 19 с фотобумагой, на которой записывается диаграмма растяжения отливки При этом по образующей барабанной кассеты регистрируются усилия, а по ее окружности - деформация отливки. Тарировка датчика производится посредством контрольного динамометра.В процессе испытания приготовленную форму 2 устанавливают на станине...

Номер патента: 120816

Опубликовано: 01.01.1959

Авторы: Гранич, Коваленко, Мамуня, Налетов

МПК: C12C 11/04, C12M 1/00

Метки: батарее, бродильных, бродящей, массы, непрерывнодействующей, перепуска, чанов

...от вертикального трубопровода.На фиг, 1 изображенс устройством для перепусс заслонками.Внутри каждого чана 1 установлена камера 2, присоединенная к вертикальному трубопроводу 8. Камеры 2 соединены между собою последовательно трубопроводом 4, проходящим от головного чана 5 до конечного чана 1 батареи. Внутри камеры 2 монтированы сблокированные заслонки б и 7, поворотные оси которых соединены между собой при помощи рычагов 8. В положении, показанном на фиг. 2, бродящее сусло поступает в верхнюю часть чана и затем с нижней части по вертикальному трубопроводу уходит в последующий чан, При обратном перетоке жидкости по батарее производят переключение заслонок, при этом заслонка б занимает горизонтальное положение, а заслонка 7 -...

Номер патента: 120381

Опубликовано: 01.01.1959

Авторы: Коваленко, Кречун, Литвиненко

МПК: A01D 45/02

Метки: вальцы, початкоотрывающие

...фиг, 1. Левый валец аналогичен правому и отличается только углом наклона винтовых линий.Одноходовой винтовой гребень 1 расположен на конической поверхности в передней части вальцов, в которую заводятся стебли срезанных початков. Шесть продольных пазов 2, размещенных по всей длине цилиндрической части вальцов, предназначены для протягивания стеблей.Продольные пазы выполнены прерывистыми за счет косых поперечных перемы ек 3 расположенных под углом к оси. Это устраняет возможность попадания концов початков между пазами и способствует продвижению стеблей вдоль оси вальцов. Благодаря перемычкам початки не могут располагаться ниже кромок продольных пазов, не захватываются и остаются неповрежденными. Продвикение стеблей вдоль оси вальцов...

Номер патента: 120266

Опубликовано: 01.01.1959

Автор: Коваленко

МПК: H01J 9/28, H01K 3/10

Метки: автомат, вводов, приборов, проволочных, штырьков, электровакуумных

...кулак б отходит от рычага 9, который через тягу 10 поворачивает рвущий рычаг б по направлению к суг 112026 б Предмет изобретенияАвтомат для изготовления проволочных штырьков вводов для электровакуумных приборов путем разрыва проволоки, предварительно подогретой в месте разрыва электрическим током, снабженный распределительным механизмом, управляющим: возвратно-поступательно перемещающимся суппортом, губками, установленными на этом последнем и служащими для зажатия проволоки при ее подаче, губками, удеркивающими проволоку при возвратном ходе,"уппорта, и токоподводящими зажимами, о т л и ч а ю щ и й с я тем, что, с целью исключения зависимости срабатывания механизма разрыва проволоки от колебаний напряжения сети, отклонения диаметра...

Номер патента: 117953

Опубликовано: 01.01.1958

Автор: Коваленко

МПК: B61B 7/00

Метки: вагонетка, дороги, канатной, подвесной, саморазгружающаяся

...с упором 4 кузова. Второй конец скобы 3 подперт мощной пружиной б и удерживается поворотным рычагом б, свободный конец которого закреплен хомутообразной чекой 7, связанной с тягой-цепочкой 8 часовым механизмом 9. К часовому механизму 9 укреплен сервомеханизм в виде дополнительной пружины 10, на оси 11 которой сидит поводок 12 с закрепленной к нему тягой-цепочкой 8. К поводку 12 шарнирно укреплена стойка 13 с зубом 14, взаимодей,"твующим, в свою очередь, с защелкой 15, удерживасмои легкой пружиной 1 б, Защелка монтирована на часах 9 так, что минутная стрелка 17 кулачком 18, укрепленным на оси стрелки, мо:кет повернуть ее, преодолев усилие пружины 16, после чего, ввиду освобождения от подпора зуба 14, пружина 10 повернет...

Номер патента: 112302

Опубликовано: 01.01.1958

Авторы: Егоров, Коваленко

МПК: B63H 21/34

Метки: внутреннего, газов, двигателей, кренах, отвода, отработанных, сгорания, судна, судовых, циркуляции

...пруркипу, 3 оп 1 от:эттоткрывает отверстие патрубка 5 11.151 пртохптп масла н всчхпюто полость цилиндра 1. При этом порцъгпь З свинга тптотяожтт воз;т-ейстт:гт 11:21 рьачгп 12, отчцпэнзгггт эасцгсггтду 1.3 шит проходе: отрабо113 вьтхцтопттото тштрубкгт 15 Наружу через тлвогвхтспис э 1 от(11 г:грбстдтаз:тгггзо (251 ргтзодда отрпбстггппгьак гчагзов цупттзьгх тшпатс-гтот: впутрсхппсго сгорапт-тэт при кронах н пижу.гтцътп сшита, от к: н и а т) щеч сея тиха, . с псктыо ист-(тттотгэттттеп згтгцтухьгпицэ: :11 зитгггс 1 с%шохг жтгцвубцтк=ттттд 13 Х.)Г 1 НО) патрубка, послсдттнй прост ;1 с закрыгзгтнг-тг 4 т цинкит. гипсом:чтпэыехитт пггсзккзжт нит: трет. . дггвдзсагття которых: прпхксгтолт зоктктгпт-гк. контре г)г;.Е.аноп;1 шва прп...

Номер патента: 111840

Опубликовано: 01.01.1958

Авторы: Артамонов, Ганчо, Гладкий, Добровольский, Ефроймович, Затуловский, Иванько, Коваленко, Королев, Мартынушкин, Медов, Никонов, Постников, Сизый, Тарновский, Тимошенко, Цуканов, Шиков, Юрковский

МПК: H05B 7/11

Метки: короткая, печи, сеть, трехфазной, электродуговой

...бифилярно на возможно более близком расстоянии, для чего шины 2, гибкие кабели 3 и медные тоубы 4 располагаются вдоль рукавов э, б и 7 электрододержателей в двух параллельных плоскостях.Медные трубы, идущие от начала обмотки фазы 1 трансформатора (вывод а), располагаются на рукаве 5. Токоподвод от конца обмотки фазы 1 трансформатора (вывод х) крепится на рукаве б. Медные трубы, идущие от начала и концаобмотки фазы 11 трансформатора (выводы в и у) соотстствецно крепятся на рукавах б и 7. Токоподвод от начала обмотки фазы 111 трансформатора (вывод с) крепится на наружной части рукава 7, а токоподод от конца этой обмотки (вывод г ) монтируется ца дополнительном чеершом рукаве 8 пе 1 и, которын ряспол(1 гяетс) паря;1- лельо рукаву 7. От...

Номер патента: 111002

Опубликовано: 01.01.1957

Авторы: Безверхий, Бейлинсон, Бобкова, Витохина, Гарнов, Коваленко, Курочкина, Назаркина, Новиков, Новицкий, Чистосердова

МПК: B04B 1/08, B04B 15/00

Метки: сепаратор

...пакета таре. ок 9. Под действием центростремительного ускорспи 5 ООВОбождаю 1 ца 5 с 5 от фо)мснных эСъентов и,Яз.я-сыворотка оттеси 5 етс 5 через мсжтарело щыс зазоры пакета таре. Ок к оси в)а цс 5 и 51, и форменные элементы устрсмляо)с 5 к периферии барабаня.Отссиарр)ванная плазма-сыворотка по эиисоооразньм к)пала, образованным отвсрсти 5 ми в верхней торцовой части таре.ок поднимается вверх и выводится через отверстие в горг(ов 5 нс разделительной тарелки из барабана в закры 1 ьи при.мник 10, Оканива 10- ш 5 йс 5 си.ция ь ым имцс)Ох. По наклонному рожку 11 плазма-сыворотка стекает через резиновый шланг в подставляемую бутыль.Отсспарироваинье форменные элементы выводятся из оарабана ио проходу, образованному разделительной тарелкой...
