Коваленко
Согласованная нагрузка
Номер патента: 1247978
Опубликовано: 30.07.1986
Авторы: Коваленко, Хлопов, Шестопалов
МПК: H01P 1/26
Метки: нагрузка, согласованная
...изобретения -. уменьшение про дольного размера.На чертеже показана конструкция согласованной нагрузки.Согласованная нагрузка содержит отрезок 1 цилиндрической щелевой линии, ширина щели 2 которой увеличивается к его концу, и поглотитель 3, длина 1 которого равна длине отрезка 1 цилиндрической щелевой линии и один из торцов 4 которого совпадает с нача лом отрезка 1 цилиндрической щелевой линии, причем расстояние Ю между щелью 2 и поглотителем 3 у его торца 4 лежит в пределах 0,4-0,5 диаметра отрезка 1 цилиндрической щелевой 20 линии. Поглотитель 3 выполнен в виде втулки в форме усеченного конуса, внутренний диаметр А меньшего основания которого равен диаметру отрезка 1 цилиндрической щелевой линии, при этом отрезок 1 цилиндрической...
Кассетная форма
Номер патента: 1247294
Опубликовано: 30.07.1986
Авторы: Бондаренко, Коваленко, Митасов
МПК: B28B 7/24
...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Заказ 4066/20 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 с Изобретение относится к производству изделий сборного бетона и железобетона.Целью изобретения является повышение удобства распалубки,На чертеже схематично изображена кассетная форма, разрез.Кассетная форма для изготовления изделий из бетонных смесей состоит из установленных на поддоне 1 сблокированных попарно и оппозитно разделительных перегородок 2 с бортовой оснасткой 3 и стяжного приспособления в виде поворотных штанг 4 и сблокированных попарно и контактирующих один с другим торцами цилиндрических клиньев 5 и 6. Клин 5 каждой пары закреплен на соответствующей...
Способ стабилизации исходного положения заготовки на трубосварочной машине и устройство для его осуществления
Номер патента: 1247115
Опубликовано: 30.07.1986
Авторы: Астахов, Коваленко, Ковриго, Митилинео, Тышко
МПК: B21C 37/06
Метки: заготовки, исходного, машине, положения, стабилизации, трубосварочной
...валками соответствует уменьшение до нуля скорости изменения усилия ВРИТЕ.Предлагаемый способ заключается в том, что в начале технологической остановки запоминают в качестве за данного усилие на шовсжимающих валках, а перед пуском трубосварочной машины обратным включением двигате. лей вращения валков формовочно-калибровочного стана производят воз вратное перемещение сформованной заготовки, которое прекращают при усилии в шовсжимающих валках, не превышающем заданного, и скорости измене- ния этого усилия, равной нулю. . 25В указанный момент прекращения возвратного перемещения сварочная точка сформованной заготовки оказывается перед осевой плоскостью шовсжимающих валков, вследствие чего 30 при последующем пуске трубосварочной машины...
Устройство для охлаждения металла распыленной жидкостью
Номер патента: 1245372
Опубликовано: 23.07.1986
Авторы: Бердичевский, Журавлев, Коваленко, Кузнецов, Кукатов, Мамурков, Минаев, Устименко
МПК: B21B 45/02
Метки: жидкостью, металла, охлаждения, распыленной
...металлараспыленной жидкостью состоит изкорпуса 1 с ниппелями цля подачи охлаждающей жидкости, соплами 2 для выхода распыленной жидкости, трубки 3с подводами 4 распылителя к ней,снабженными участками 5 гибкого впоперечном направлении органа, отверстиями 6 для выхода расгылител.я, перепускным клапаном 7 и пружиной 8 регулируемой жесткости,Устройство работает следующим об-разом,Перед началам охлаждения длинноме 1 ных изделий, когда выходные отверстия трубки и сопла корпуса соосны, осуществляют подачу охлаждающейжидкости в полость корпуса 1 устройст 1 эа. ОдновреМенно с этим осуществля,ют подачу распылителя по подводам 4с гибкими участками 5 в трубку 3. По мере подачи распылителя н трубку 3 вней создается избыточное...
Способ определения адекватных физических нагрузок у спортсменов
Номер патента: 1246009
Опубликовано: 23.07.1986
Авторы: Васильева, Коваленко, Кузьмин, Куршакова, Левандо, Першин, Петрова, Суздальницкий
МПК: G01N 33/80
Метки: адекватных, нагрузок, спортсменов, физических
...добавляют в конечной концентрации 0,6%. После этого смесь заливают дистиллированной водой, пипетируют и центриФугируют 5 мин при 7501000 об/мин. Насадочную жидкость сливают, а осадок переносят на предметное стекло и делают мазок, которыйвысушивают при комнатной температуре,фиксируют 10 мин в метиловом спиртеи окрашивают азур-эоэином. 5 10 15 20 25 30 3 40 45 Для выявления комплементарных роэеткообразных лимфоцитов (В-РОК) и нейтрофилов (И -РОК) 0,1 мл взвеси лейкоцитов (2 х 10 кл/мл) смешивают с6о,1 мл 05%-ной взвеси аллогенных эритроцитов, которые предварительно сенсибилизируют кроличьей антисывороткой к эритроцитам человека в субагглютинирующем разведении и комплементом в разведении 1:10. Смесь инокубируют 5 мин при 37 С,...
Устройство управления приводом клапана для гашения гидравлических ударов
Номер патента: 1245792
Опубликовано: 23.07.1986
Авторы: Клейн, Коваленко, Колотило, Сорокин, Числов, Шведун
МПК: F16L 55/02
Метки: гашения, гидравлических, клапана, приводом, ударов
...давления во внутренних полостях сильфонных разделителей 5, 28 и 16, а также в трубопроводах 8, 9 и 15, соединяющих эти полости. При определенном соотношении давлений в трубопроводе 1 по обе стороны обратного клапана 3 усилие на запорном органе 23 клапана 17 становится больше усилия на торец сильфонного разделителя 16, запорный орган 23, передвигаясь вверх, открывает отверстие входного патрубка 25, вследствие чего начинается сброс жидкости из трубопровода 1 после обратного клапана 3 через сливной патрубок 26.При открытии клапана 17 рабочая жидкость из внутренней полости сильфонного разделителя 16 по трубопроводам 15 и 9 через полость сильфонного разделителя 28 и трубопровод 8 перетекает во внутреннюю полость сильфонного разделителя 5....
Устройство для заправки проволоки в участке обработки
Номер патента: 1245618
Опубликовано: 23.07.1986
Авторы: Гулько, Иваненко, Коваленко, Моисеев, Рожненко, Скнар
Метки: заправки, проволоки, участке
...одновременно крепят упоры 54 и 55.Последние в крайних положениях заправляемого участка взаимодействуют с флажками 56 и 57, конечных выключателей 58 и 59, установленных на каретках 30 и 31.Каретка 31 снабжена Флажком 60, который взаимодействует с конечнымивыключателями 61 и 62, установленнымина подъемной раМе. Для перевалки электролитных ячеек 9 и б служит перевалочное устройство 63.Устройство работает следующим образом.Механизм 40 проводки проволоки в ,виде замкнутого приводного гибкого конвейера устанавливают на первый ручей (нитку) перемещением кареток30 и 31 при одновременном. включенииэлектродвигателей 32 и 33. Посредством электродвигателя 43 устанавливают приспособление 47 для фиксации конца проволоки в краййее левое...
Камерный питатель
Номер патента: 1245520
Опубликовано: 23.07.1986
Авторы: Коваленко, Шевченко
МПК: B65G 53/40
...на фиг. 3 - то же, при выдаче сыпучего материала; на фиг. 4 - сечение А - А на фиг. 2. Камерный питатель содержит емкостьс загрузочным окном 2 и аэрирукщим приспособлением 3 соответственно в ее верхней и нижней частях, разгрузочную трубу 4 с заборным участком 5, расположенным над аэрирующим приспособлением 3, подвижный клапан, выполненный в виде заслонки 6 из упругого материала, шарнирно установленной в заборном участке 5 своей нижней частью, и горизонтальной оси 7 в зоне нижней части заборного участка 5 разгрузочной трубы 4, трубопровод 8 для подачи сжатого воздуха в полость разгрузочной трубы 4, сообщенный с ней посредством канала 9, выполненного в боковой стенке разгрузочной трубы 4, расположенного над горизонтальной осью 7 крепления...
Транспортная система
Номер патента: 1245473
Опубликовано: 23.07.1986
Авторы: Бухановский, Коваленко, Лебедев, Ткаченко
МПК: B61B 7/00
Метки: транспортная
...13. Формула изобретения Тра зспортная системасос опцая из подвижного состава с канатным приводом и рельсового пути со стрелоным переводом, поворотный рельс которого выполнен с поперечной прорезью для пропуска замкнутого тягового кацата, соединенного с подвижным составом, отличаюиалея тем, что, с целью повышения надеж ости пропуска канат, поперечсая прорезь поворотного рельса выполнена в зоне его подошвы и шейки, а головка поворотного рельса примыкает к ре,.ьсу соответствующего напрвления. г 4т--- - - ,1 г 7 37 иг Г,оститегь 1, Раскрал И цс 7 ссТираж тГосударстве шн;го коиитеелам изовретеий и огксква, Ж, РаушскаяПатегт, г. Ужгород, уа 777Коррс гор Е 3. Бутга1 о циси сССР Редактор Г 1. КосеЗаказ 3951,1 ВНИИГ 1 И но 113035, М аиал...
Двоичный сумматор
Номер патента: 1244661
Опубликовано: 15.07.1986
Авторы: Дубов, Коваленко, Малинин, Шнитман
МПК: G06F 7/50
...описания работы сумма. тора рассмотрены возможные сочетания сигналов на тех входах, приведенных в таблице, где "1" обозначает высокий, а Оч - низкий из двух возможных уровней напряжения.В качестве детекторов тока могут быть использованы схемы, состоящие из параллельно соединенных резистора и диода причем первые выводы детектора тока должны быть соединены с катодами соответствующих диодов первыми выводами соответствующих резисторов и базами транзисторов соответствующих эмиттерных повторителей, вторые выводы детекторов тока должны быть соединены с вторыми выводами соответствующих резисторов, с анодами соответствующих диодов и подключены к шине нулевого потенциала сумматора. Напряжение на вы- Выходходах ЭП 27 0 О 0 . 1 0 О 0 0 0 0 0 0 0 1...
Способ получения единой установочной плоскости в каркасных конструкциях копировальных аппаратов
Номер патента: 1244624
Опубликовано: 15.07.1986
Автор: Коваленко
МПК: G03B 27/14
Метки: аппаратов, единой, каркасных, конструкциях, копировальных, плоскости, установочной
...; на фиг . 4 - вид А н а фи г . 3 и его крепление н а каркасе ; н а фиг . 5 - каркасная конструкци я , установленная с зазором относительно эталонной поверхности .Суще ство способа заключается в следующем .Дл я установки панелей 1 с оптикомеханическими узлами н а каркасной к он струкции 2 расположены опорные элементы 3 с р адиус ной поверхностьюпазом Ь и отверстиями , увеличен ного диаметра 0 . Опорные элементы 3 соединяются с к арк асной конструкцией 2 с помощью ре з ьбовых пл ан ок 4 и вин тов 5 . В пазу б опорного элемента 3 расположен ре з ьбовой в кл адьпп 6 , в который завертывается в 1 нт 7 , с о единяющий панель с опорным элементом .3 акрепление выставленных в единую плоскость опорных элементов 3 осущес твляе тся штифтами 8...
Способ измерения перемещения растрового преобразователя
Номер патента: 1244485
Опубликовано: 15.07.1986
Авторы: Горелик, Коваленко, Турухано
МПК: G01B 21/00
Метки: перемещения, преобразователя, растрового
...формируемый на втором выходе синхронизированного генератора 2 поступает на вход модулируюшего элемента растровой сис темы 4. Модулирующий элемент, например пьезопл асти на, связан с индикаторным растром. Сканирование индикаторного растра относительно измерительного растра, связанного с объектом, осуществляется по гармоническому закону с амплиттудой сканирования, меньшей периода измерительного и индикаторного растров. Частота модуляции потока излучения источника 3 света равна частоте сканирования индикаторного растра относительно измерительного, входящих в растровую систему 4, а фаза модуляции сдвинута относительно фазы сканирования на 90. Поток излучения от источника 3 света, прошедший растровую систему 4, падает на фотоприемник 5,...
Устройство для монтажа сборных элементов туннельной обделки
Номер патента: 1244328
Опубликовано: 15.07.1986
Авторы: Баймаков, Коваленко, Левин, Трашин
МПК: E21D 11/07
Метки: монтажа, обделки, сборных, туннельной, элементов
...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к подземному строительству и может быть использовано при возведении туннельной обделки, имеющей криволинейные участки большой кривизны.Целью изобретения является упрощение монтажа обделки на криволинейных участках туннеля,На чертеже изображено предлагаемое устройство.Устройство состоит из тележки 1 с порталом, выполненным в виде двух звеньев 2 и 3, шарнирно соединенных между собой шарниром 4. На одном из звеньев 2 портала с возможностью горизонтального и вертикального перемещений установлен шаблон 5, снабженный стойками 6, направляющие 7...
Способ опреснения, накопления и хранения опресненной воды
Номер патента: 1244254
Опубликовано: 15.07.1986
Автор: Коваленко
Метки: воды, накопления, опреснения, опресненной, хранения
...льда, который располагается в верхней части слоя 4 воды, а незамерзший рассол образует слой 6 (фиг. 1). При этом согласно принципу зонального замораживания образующиеся кристаллы пресного льда выдавливают рассол в зону, где еще имеется незамерзшая вода. После этого незамерзший рассол 6 удаляют с помощью известных средств, например через трубу 7, покрытую электропроводящей пленкой 8, позволяющей при прохождении тока по пленке поддерживать температуру трубы и в непосредственной близости от нее 0,5 - 1,0 С, 45 50 55 5 1 О 5 20 25 зо 35 40 что обеспечивает поддержание вокруг трубы 7 незамерзшей воронки жидкости, по которой рассол поступает в трубу и удаляется из емкости 1 при открытом кране 9 с помогцью откачивающего насоса (не...

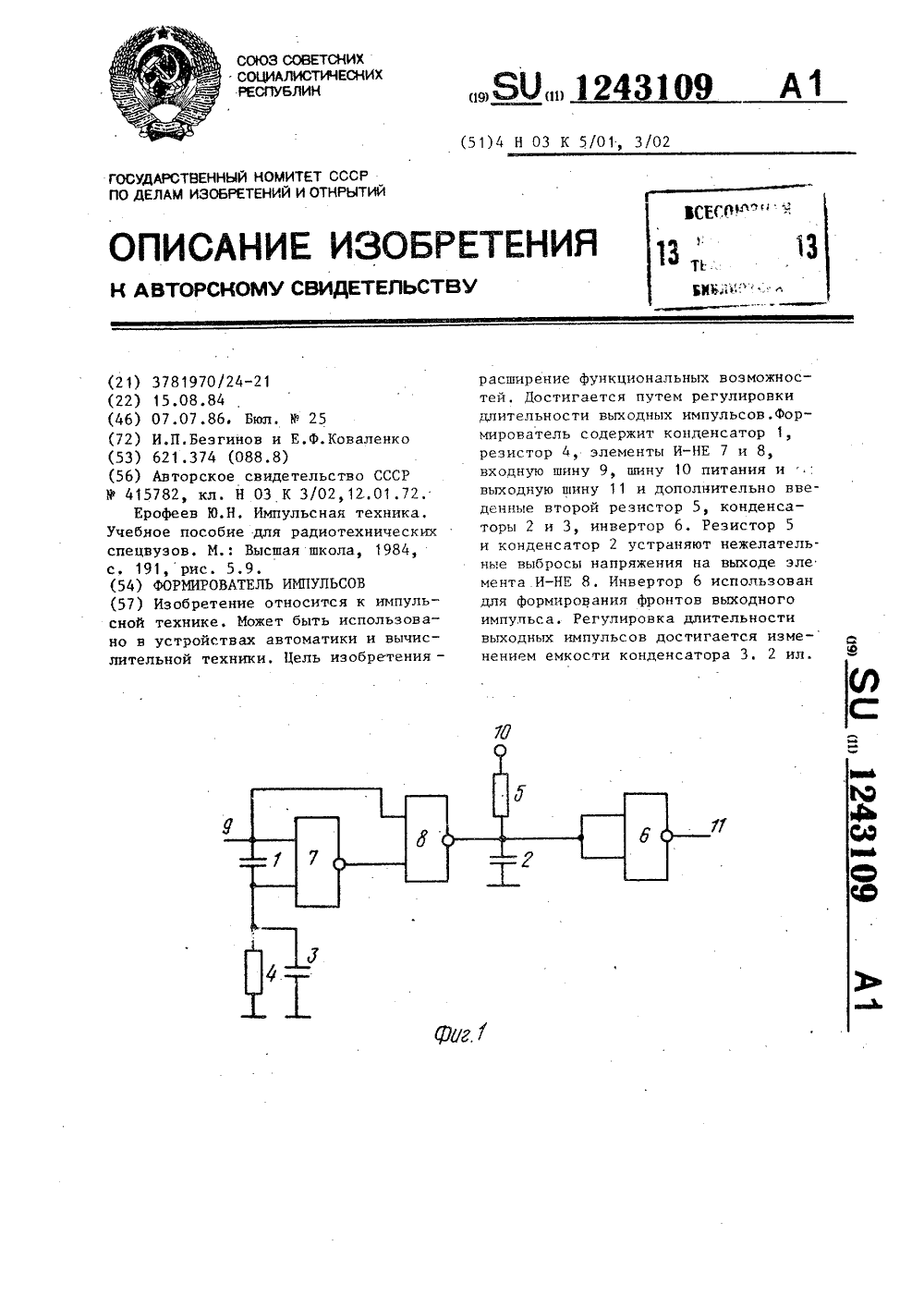

Формирователь импульсов
Номер патента: 1243109
Опубликовано: 07.07.1986
Авторы: Безгинов, Коваленко
Метки: импульсов, формирователь
...7 соединен с второй обкладкой первого конденсатора 1 ичерез третий конденсатор 3 - с общейшиной,Устройство Работает следующим образом.При подаче на вход устройства положительного потенциала происходитзаряд конденсатора 1 с постояннойвременис 1,ь , Одновременно происходитзаряд с постоянной времении входными токами первого элемента 7 конденсатора 3. Таким образом, в начальный момент времени, т.е. до прихода входного импульса на входы элемента 8 поданы взаимно инверсныесигналы (фиг. 25) и потенциал на вы 4ходе этого элемента равен 1 (фиг,2 Е),В случае, если выбрать )4 точерез время 6 напряжение в точкеС( схемы превысит пороговое значениеПЗПпор 1 (фиг, 2 О) и потенциал на выходе элемента 8 станет равным О. Этосостояние сохраняется до тех...
Скважинная цифровая геоакустическая станция
Номер патента: 1242881
Опубликовано: 07.07.1986
Авторы: Коваленко, Прицкер, Шадхин
МПК: G01V 1/40
Метки: геоакустическая, скважинная, станция, цифровая
...В процессе накопления сигнала в ячейке памяти устройства 5 обработки информация поступает на просмотровое устройство для визуального контроля за качеством накопленной информации.При получении полезного сигнала из устройства 5 обработки в устройство 4 управления поступает сигнал, по получении которого устройство 4 управления вырабатывает импульсы управления, поступающие на входы устройства 5 обработки генератора 3 и блоков 11,11.1,11.2 памяти, Генератор 3 отключается, и источник 1 прекращает возбуждение упругих колебаний в среде. Устройство 5 обработки передает накопленную информацию в устройство 6 регистрации и в арифметическое устройство 9. В устройстве б регистрации закодированная информация преобразуется в аналоговую форму для...
Подъемник жидкости
Номер патента: 1242653
Опубликовано: 07.07.1986
Авторы: Коваленко, Логовский
МПК: F04F 7/02, G01F 11/02
...вертикальные стойки 8, закрепленные на трубопроводах 1, 2 и 1, при этом ца стойках 18 смонтированы упоры 19 и 20, а поршень размещен между ними, причем упоры 19 и 20 выполнены с возможностью смещения цо стойкам 18 и жесткого закрепления ца них.Подъемник жидкости работает следующим образом.Жидкость, поступая из трубопровода 1 подвода, попадает в пространство под перегородкой 14. Под действием гидростатического или соответственно сформированного скоростного давления воды поворотная заслоцка 3 открывается, так как момент силы давления воды ца верхнюю часть заслонки 3 меньше давления воды на цижнкю часть заслонки 3. Вода, попадающая в прост 5 10 15 20 25 30 35 40 45 ранство цод перегородкой 14, создает давление, отчего перегородка 14...
Способ испытания ручных машин возвратно-поступательного действия
Номер патента: 1242358
Опубликовано: 07.07.1986
Авторы: Айзенберг, Горник, Коваленко
МПК: B27B 19/00, G01M 15/00
Метки: возвратно-поступательного, действия, испытания, машин, ручных
...силой Р,на объект действуют дополнительной силойРь величина и направление которой изменяются в зависимости от величины хода отмаксимума Р (Рь,-), направленного в ту же30сторону, что и основная сила Ро (фиг. 1),до минимума Р (Р ), направленного в противоположную сторону (фиг, 2).Такое испытание объекта может быть выполнено с помощью устройства (фиг. 3),где электромагнит 4, связанный с датчиком 5положения рабочего органа 1 и осуществляющий приложение силы Р с изменением еевеличины и направления с помощью коммутационного устройства 6, установленногомежду электромагнитом 4 и датчиком 5. 40Изменение основной силы Ро (фиг, 5) показано прямой 1, а изменение дополнительной силы - прямой 111. Счммарные прягмыс Р,-и Р;показывают характер...
Устройство для улавливания металлов после нанесения гальванических покрытий
Номер патента: 1242200
Опубликовано: 07.07.1986
Авторы: Дрогин, Коваленко, Коварский, Харитонов
МПК: B01D 21/02, C02F 1/00
Метки: гальванических, металлов, нанесения, покрытий, после, улавливания
...устройства.Устройство состоит из корпуса 1с наклонным днищем 2, обеспечивающим сползание осадка к выпускномупатрубку 3, Внутри устройство разделено наклонной перегородкой 4 с перфорированной нижней частью 5, не доходящей до наклонного днища 2 и образующей с ним щель 6. Степень перфорации нижней части 5 перегородки4 лежит в пределах 0,3 - 0,35, Вприемной камере 7 расположен распределительный трубопровод 8 с соплами 9 и поддерживающая решетка 10для иэделий. Камера 11 тонкослойного отстаивания образована наклонными пластинами 12. Число пластин выбирается в зависимости от производительности устройства. Зона накопления осадка 13 отделена от рабочейзоны тонкослойного отстаивания 11полочным блоком 14. Причем отношениерасстояния между...
Поворотное устройство загрузчика удобрений
Номер патента: 1242025
Опубликовано: 07.07.1986
Авторы: Бадулин, Голуб, Коваленко, Нестеренко, Нестеровский, Палазов
МПК: A01C 15/00
Метки: загрузчика, поворотное, удобрений
...в виде эластичной пластины, огибающей переднюю по ходу выгр, -",ого транспортера подвижную часть. при атом веохний конец пластины связан с выгрузным патрбком. а нижний -- пруго с транспортером.ф1242025 Щг Г Составители М. Подоляк Редактор И. Шулла Тсхред И. Верее Корректор В. Бутяга Заказ 3630/ тираж 679 П одп исное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж в -35, Раушская наб., д. 45 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к сельскохозяйственному машиностроению, преимущественно к поворотным устройствам загрузчиков минеральных удобрений,Целью изобретения является повышение производительности путем предупреждения напрессовывания удобрений на передней по ходу...
Система электропитания
Номер патента: 1241379
Опубликовано: 30.06.1986
Авторы: Кадель, Коваленко
МПК: H02M 7/12
Метки: электропитания
...Варьируя соотношение значенийэтих сопротивлений, можно добитьсятребуемого напряжения на выходахосновных выпрямителей в режиме холостого хода, равного напряжению навходе стабилизаторов тока под нагрузкой. Конденсаторы фильтров 8 и 9 заряжаются до напряжения холостого хода (равного рабочему напр:.жению),которое определяется соотношениемвитков обмоток 2, 3 и дросселя 18. Врежиме холостого хода резистор 17позволяет перераспределить напряжения между обмотками 2 и 3 трансформатора и первого дросселя 18, таккак в противном случае при входномсопротивлении стабилизаторов 1 О и 11тока, близком к бесконечности, всенапряжение будет приложено к их входам. Величина резистора 17 определяется величиной сопротивления контура намагничивания...
Устройство для контроля цветности
Номер патента: 1239527
Опубликовано: 23.06.1986
Авторы: Кашпоров, Коваленко, Столяров
МПК: G01J 3/46
Метки: цветности
...АЗ + ВУ + СЕ с- О (3),г.и,35 О 3331 г 1Б , Б и Бг - сигналы фотоприемников при измерении потокаисточника типа Е.Выходные сигналы арифметическогонормнрующего блока параллельно постулают на входы масштабирующих четырехполюсников, представляющих собой усилители с нормированно изменяющимисякоэффициентами передачи. Каждый изтрех масштабирующих четырехполюсников изменяет масштаб и полярностьсигнала в соответствии с заданньаки 50 значениями коэффициентов А;, В 1 илиС. для выполнения равенства (1), определяющего положение нормирующейпрямой, являющейся одной из сторонмногоугольника, ограничивающего поле 55 допусков на цветовом локусе; выходные сигналы масштабирующих четырехполюсников 5, сложенные в сумматоре6, поступают через...
Поршневой детандер
Номер патента: 1239475
Опубликовано: 23.06.1986
Авторы: Бармин, Богданов, Буткевич, Докшицкий, Духанин, Коваленко, Коркин, Крылов, Кузнецов, Пуртов
МПК: F25B 9/00
...Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. ТупицаЗаказ 3381/37 Изобретение относится к криогенной технике, а точнее к поршневым расширительным машинам.Цель изобретения - повышение надежности.На чертеже схематично изображен поршневой детандер, общий вид.Поршневой детандер содержит картер 1, к которому подсоединена детандерная ступень 2 и встроен корпус 3 с коленчатым валом 4, на котором установлены маховик 5, манжеты 6 и диски 7, а между дисками 7 установлены катушки 8 с сердечником 9, который выполнен заодно с корпусом 3 и содержит каналы 10 подключенные к источнику охлаждающей жидкости. В корпусе 3 имеется отверстие 11, соединяющее зазор между дисками 7 и катушками 8 с трубкой...
Предохранительный полок
Номер патента: 1239343
Опубликовано: 23.06.1986
Авторы: Анцыгин, Звержховский, Коваленко, Колоколов, Лукашенко, Фиш
МПК: E21D 5/12
Метки: полок, предохранительный
...перегородку 3, которая делит ее на две секции. Верхняя секция 4 выполняет защитно-амортизационную функцию, нижняя секция 5 - распорно-несущуюфункцию. На перегородке смонтированы прямой 6 и обратный 7 клапаны. Защитно-амортизационная секция 4 в верхней части снабжена компенсатором 8 изменения давления, 25состоящим из вставки многолепестковогокармана 9, который в нерабочем состояниивтянут внутрь защитно-амортизационной секции 4 эластичными тягами 10. Сверху карман в нерабочем состоянии покрывают защитные лепестки 11, соединенные с оболочкой-камерой 1,Распорно-несущая секция 5 снабжена внижней части патрубком 12 для наполненияполка воздухом через вентиль 13 и патруб 3. Полок по пп. 1 и 2, отличающийся тем, что чехол в верхней части...
Способ освоения скважины
Номер патента: 1239278
Опубликовано: 23.06.1986
Авторы: Акопян, Баско, Коваленко, Козлов, Луценко, Шмельков
МПК: E21B 43/25
...уровень жидкости в НКТ Н, и определяют ЬН - превышение его над заданным значением Н (Фиг.З) (ЬН Н - Н). Зная соотношение площадей поперечного сечения трубного Б и межтрубного пространства Бм, определяют требуемую величину снижения давления в эатрубном пространстве .й Р для достижения необходимой депрессии на пласт по Формуле Затем, приоткрыв задвижку 3, выпускают воздух из затрубного пространст:ва, измеряя величину Р манометром 4. При достижении требуемой депрессия, которая соответствует заданному уровню Н (фиг.4), задвижку на затрубном пространстве закрывают и про:водят наблюдения за притоком Флюида.В.случае необходимости последующего снижения уровня (при слабом притоке флюида или отсутствия его) для испытания скважины при большей...
Способ получения полиорганосилоксанов
Номер патента: 1239133
Опубликовано: 23.06.1986
Авторы: Антонова, Ершов, Иванов, Коваленко, Молчанов, Поливанов, Тетивкин, Чернышев
МПК: C08G 77/20
Метки: полиорганосилоксанов
...(4), г 022 024 0,6 У 0,68 0,70 0,73 023 Оз,24 Оэ 45 Оь 48 Ою 58 059 1,45 1,48 2, 12 .2, 16 2,28 2,32 ПДМССКТН-Г/4 (СКТН-Г), % (г)20 21.СКТНА/4 (СКТН-А)% (г)ПМС/4 (ПМС),% (г) ПМС/4 (ПМС),% (г)Этиловый спирт, гБутиловый спирт, гБензин, гКсилол, гТолуолг 33 2гидролиза промывают до рН 6-7, удаляют летучие продукты при 130 С//2 мм рт,ст, Получают целевой продуктс вязкостью в ксилоле 1,5-2,1 сСт,бромное число 25-38, содержание ОНгрупп 1-2%.Полученный продукт отверждают при160165 С с использованием перекисиодикумила. Определяют прочность наизгиб отвержденного компаунда. В качестве полидиметилсилоксана (ПДИС)используют низкомолекулярный полидиметилсилоксановый каучук САСУН-Ас вязкостью ьо БЗ90-150 с мол.массы 15 тыс. или СКТН-Г с вязкостьюпо В...
Способ получения напитка из свеклы
Номер патента: 1238750
Опубликовано: 23.06.1986
Авторы: Васильева, Всеволодова, Квасников, Коваленко, Фан-Юнг, Фельдман
МПК: A23L 2/02
...им. акад. Д. К. Заболотного Еас 1 оЬас 111 из р 1 ап 1 агигп АН 11/16. Данная культура относится к гомоферментативным молочнокислым бактериям, растет при температурном оптимуме 26 - 28 С. Оптимальным временем брожения при ферментации сока с данной культурой является 28 ч. Культура 1, рап 1 агцп 1 АН 11/16 выделена из эпифитной микрофлоры растений и в течение ряда лет подвергалась многократному улучшающему отбору. В СССР сок из свеклы из-за отсутствия гармоничного вкуса и высокой кислотности подкисляют при производстве веществами, полученными химическими методами - лимонной и аскорбиновой кислотами. Предлагаемый способ молочнокислого брожения позволяет естественным путем снизить кислотность за счет образования натуральной молочной...
Устройство для безотходной резки труб
Номер патента: 307613
Опубликовано: 23.06.1986
Авторы: Барышников, Бондаренко, Викторов, Коваленко, Удалов
МПК: B23D 1/22, B23D 21/04
Метки: безотходной, резки, труб
...для безотходной резки труб дисковыми ножами, в корпусе ко-орых смонтированы отрезная головка, например, с двумя парами ножей и планшайба, поворотные относительно зажимной цанги, производящими подреэ трубы на определенную глубину, а при последующей подаче на один шаг - окончательную подрезку и холодную ломку надрезанного конца.Предложенное устройство отличается тем что для распределения технологических возможностей планшайба снабжена кулачковыми дорожками для каждой пары противоположно расположенных щсковых ножей первого, второго и т.д. переходов, воздействующими на подпружиненные ролики, установленные на каретках, несущих дисковые ножи и смонтированные на отрезной головке, которая установлена коицентрично планшайбе.С целью обеспечения...
Устройство для обработки и отрезки труб
Номер патента: 597154
Опубликовано: 23.06.1986
Авторы: Коваленко, Титов, Чижик-Полейко
МПК: B21H 1/06, B23D 21/00, B26D 1/40 ...
...5 размещен упор 1 О.Вал связан с ползуном 11, размещенным в зубчатом колесе 12, смонтированном в станине 1 и связанном с приводом 13 вращения. Ползун 1 подпружинен относительно зубчатого колеса12 и несет конический ролик 14, расположенный эксцентрично и взаимодействующий с конусом 5, жестко закрепленным на штоке силового цилиндра 16для радиального перемещения ползуна 11, Разрезная втулка 3 расположена,на направляющих 17 каретки 18, связанной с силовым цилиндром 19 продольного перемещения. Радиальное перемещение частей разрезной втулки 3осуществляется силовыми цилиндрами 20,со штоками которого они жестко соединены. Силовые цилиндры закреплены накаретке 18, перемещаемой по направляющим 21 станины 1.Формующая 2 и разрезная втулки...
Дисковый нож
Номер патента: 361656
Опубликовано: 23.06.1986
Авторы: Барышников, Коваленко, Макшанов, Филимонов
МПК: B23D 19/00, B26D 7/12
...а юй с я тем, что, с целью уменья усилия резки, клиновая заточыполнена различной по длине ок 1, о т л и ч а ючто клиновая заточиена изменяющейся плавнОписываемый дисковый нож имеетразличную по длине окружности клиг.З орректор Ы.Иарош Сопк едактор П, Горькова Тираж 655 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж, Раушскаяказ 3420 писное митета СССРткрытий д. 4/5 Производственно-полиграФическое предприятие, г. Ужгород, ул,тная 1 361656 2Изобретение относится к области новую заточку, что способствует обработки металлов резанием и может уменьшениюусилия резки, быть использовано в различных отрас- На фиг.изображен дисковый нож, лях машиностроения и металлообработ- у которого клиновая заточка рабочей ки: в подшипниковой...
