Номер патента: 1444569

Опубликовано: 15.12.1988

Авторы: Дудка, Казимиров, Каширский, Кириченко, Коваленко, Пивоварова, Плошенко, Шиповских

МПК: F16C 17/06

Метки: подшипник, скольжения, упорный

...концом входит с зазором вкольцевую полость корпуса, тем самым своими гранями препятствуя повороту колодки вокруг оси, перпендикулярной рабочей поверхности упорного диска. 35 На рабочую поверхность наносится ан" тифрикционный материал или покрытие б. Для заполнения гидрокамеры вязкой несжимаемой средой и спуска воздуха в корпусе 1 выполнены каналы, 40 сообщающие кольцевую полость с атмосферой; а в каналах установлены ниппели 7.Упорный подшипник работает следующим образом. 45В процессе установки подшипника в агрегат осуществляется пожатие колодки 4 к упорному диску, при этом покрытие 6 входит в контакт с упорным диском. В случае неравномерного распределения нагрузки по колодкам, обусловленного неточностью изготовления и сборки,...

Номер патента: 1444359

Опубликовано: 15.12.1988

Авторы: Квасов, Коваленко, Пейрик, Подоляко, Раковский, Силаев, Скрипченко, Шагалов, Шерстнев

МПК: C21C 5/52, C21C 5/54

Метки: легирования, смесь, шлакообразования

...на машине М 1 Я 6000 при симметричном цикле нагружения с определением предела вы7носливости на базе 10 циклов. Критерием оценки выносливости служил эффективный коэффициент концентрации напряжений6-1КбК6- 1 - предел выносливости гладкого образца;о в 1 К - предел выносливости образцас надрезом,Степень десульфурации металла определялась отношениемс 83 - ЕЯ)и)Б - концентрация серы в металлепо расплавлении,ГБ 1 - концентрация серы в готовомметалле.Продолжительность процесса плавкиоценивали по времени протекания восстановительных процессов от моментаудаления окислительного шлака до выпуска ( Г, мин).Снижение стоимости стали (руб/тстали) рассчитывали на основе измене.ния количества и стоимости раскисляющих и легирующих сплавов используе.мых в...

Номер патента: 1443179

Опубликовано: 07.12.1988

Авторы: Давыдов, Коваленко

МПК: H03M 13/51

Метки: генерирования, декодера, корреляционного, опорных, сигналов

...12 следующим образом. 1, Первый анализируемый сигнал записывается в и-разрядный регистр в 43179 6аа, Ь.(=1,п) в и-РазРЯДный РегистР тазаписывается нулевой сигнал, М - номер анализируемого сигнала ЦЬ;(1==1,п), И = 1,Мп, 1. - текущее значение номера отсчета сигнала (сигналс выхода счетчика на максимальноечисло ас).2, Определяется т=1 мин 1 дляторого ааь.ц,т,. О, тогда аа,т, полагается равным 1,3, Для всех а ( 1. ( ат., длякоторых аа,ь,К,т.ФО и аа,т,=. 1, вычисляс-ется ат, = 2 , где 1 = аа,.т=1 мцн 1 15 Значения индексов Ь; в виде бинарного сигнала аат записывается в 1.-юячейку регистра С в С разрядов.4, Вычисляется ЗначениЯ инДекса ат;мзаписываютсЯв ячейку а.регистра С в С разрядов.5. Аналогично, для второго по порядку сигнала,...

Номер патента: 1443149

Опубликовано: 07.12.1988

Авторы: Коваленко, Маргелов, Мельников, Мельникова

МПК: H03K 5/153

Метки: выделения, импульсов, первого, последнего, серии

...2 и). Третий строб-импульс разрешает пропуск второго импульса с выхода элемента 3 задержки, который проходит через элементы 17 и 18 навходэлемента 19 задержки с временем задержки, равным Т, Выходной импульсэлемента 9 спустя время Т вновь поступает на его вход. Генерация последовательности импулЬсов с периодом Т,совпадающей с импульсами серии, продолжается до формирования импульса"Конец серии" (фиг. 2 д). При этом пропущенные иьптульсы серии восстанавливаются. Выходные импульсы элемента 9задержки поступают через элемент И-НЕ7 (фиг. 2 к) на счетный вход счетчика11 с модулем (ш+2)., отсчитывающего интервал задержки Т,р(ш+3) Т и формиру45 31443 ющего на выходе переполнения импульс "Начало серии" (Фиг. 2 л) . Этот импульс переключает в...

Номер патента: 1443118

Опубликовано: 07.12.1988

Авторы: Галиновский, Даниленко, Коваленко, Матеенко, Селепина

МПК: H02P 9/14

Метки: переменного, электропривод

...и следовательно, моментом включения тиристоров выпрямителя относительно Фазы напряжений трансформатора 8 - номинальным углом управления,На фиг.2 (а и б) система напряженийвторичных обмоток трансформатора 8обозначена вектоРами Б, Бз, Бс, дРос сель-трансформатора 12 - векторомБ,1, трансформатора 11 - вектором Ц.(для одной Фазы), токи статора двигателя 1 - векторами 1 А, Тб, 1 с, Напряжение управления на входе формирователя 10 - вектором Б , Угол управления К - угол между векторамиБА и П, а угол мощности ц) - уголмежду векторами Бд и 1. Дополнительными индексами обозначены: индексом 5 О0 - статический номинальный режимустройства, индексом 1 - при увеличении тока статора, а индексом 2 -при просадке напряжения питания двигателя 1....

Номер патента: 1442885

Опубликовано: 07.12.1988

Авторы: Золочевская, Иванов, Каширин, Коваленко, Кожевникова, Мандрыка, Сыч, Хорошилов

МПК: G01N 19/04

Метки: адгезии, оценки, подложке, покрытия

...надрезам, выполненным в покрытии. По прекращении нанесения сетки надрезов оценивают адгеэию покрытия к подложке, 5 ил. Количество рычагов 2, эакрепляемых на платформе 1, выбирают иэ условия сбалансированности работы платформы 1.Устройство работает следующим обраэом.Подложку 17 с нанесенным на нее покрытием 18 устанавливают на платформе 1 и закрепляют зажимами 16. Устанавлинант рычаги 2 и фиксируют их размещение на платформешарнирами О с пружинами 1 путем ввода выступов 14 в гнезда 5 так, чтобы грузы 5 уп рались в фиксаторы 6, торцы ползунов 8 контактируют с роликами 13 сегментов 12, а иглы 4 находятся в покрытии 18. Включают привод,. и начинают вращать платформу . Фиксаторы 6 в начальный момент вращения платформы 1 не дант...

Номер патента: 1442511

Опубликовано: 07.12.1988

Авторы: Белов, Беляева, Коваленко, Низова, Плаксунов, Янченко

МПК: C07C 7/20

Метки: ингибитор, окисления, олефинов, термополимеризации

...и ставят на хранение. Периодически отбирают пробу для анализа на содержание перекисных и кислых соединений.Результаты испытаний эффективностигетарогенных ингибиторов при храненииолефинов Са-С приведены в табл. 3и 4.П р и м е р 5. Для доказательстваотсутствия пирокатехина в олефинах при закреплении его на минеральном носителе определяют оптическую плотность олефинов. Предварительно строят градуировочную кривую зависимость оптической плотности растворов пирокатехина в олефинах от его концентрации. Полученные данные по оптической плотности олефинов сравнивают с градуировочной кривой и по ней судят о присутствии или отсутствии пирокатехина.Нав; ску олефинов С, -С,уо и гетерогенного ингибитора (5 мас.7 от олефинов) помещают в круглодонную...

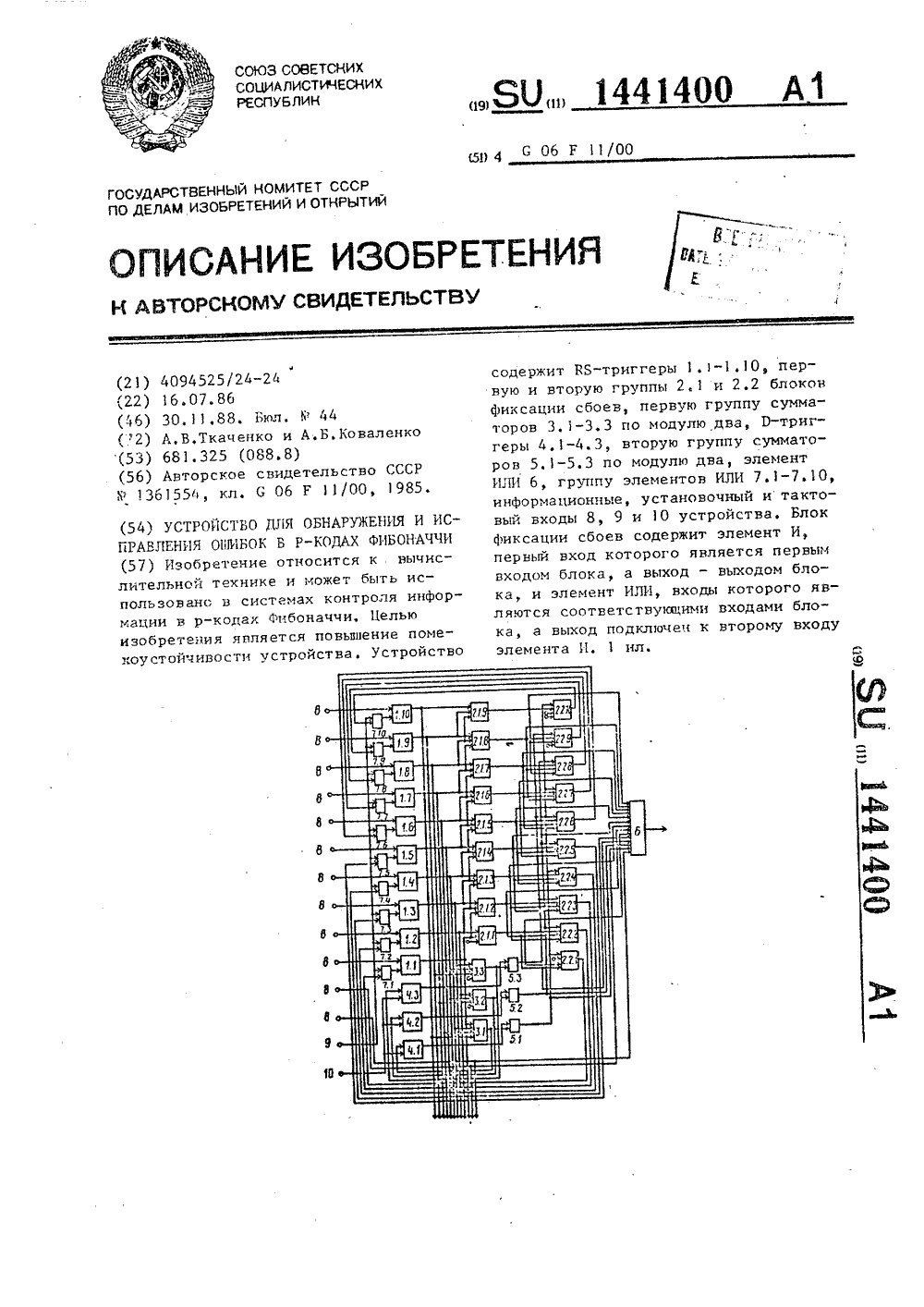

Номер патента: 1441400

Опубликовано: 30.11.1988

Авторы: Коваленко, Ткаченко

МПК: H03M 13/53

Метки: исправления, кодах, обнаружения, ошибок, фибоначчи

...разрядов. По сигналу, подаваемому на тактогыи вход устройства, онизаносятся в триггеры 4,1-4.3. Блокигруппы 2, контролируют нарушение минимальной Формы в соответствующей(группе разрядов кода. При возникновении нарушений минимальной формы навыходе соответствующего блока группы2.1 появляется сигнал, который черезэлемент ИЛИ 6 поступает на выход сбояустройства. Нарушение признака чет 55ности в соответствующей группе разрядов кода Фиксируется сумматорами5,1-5.3. При наличии единичного сигнала на первом входе группы 2,2 блоков и единичного сигнала на одном иэ остальных ее входов на выходе группы 2.2 блоков Формируется сигнал, который через соответствующий элемент ИЛИ 7 поступает на нулевой вход соответствующего триггера 1 и переводит его в...

Номер патента: 1439276

Опубликовано: 23.11.1988

Автор: Коваленко

МПК: F04B 17/00, F04B 43/00

Метки: насос, приводом, тепловым

...емкости 6 увеличится за счетизменения положения эластичной стенки 8. При увеличении объема емкости6 жидкость 15, находящаяся в камере1, через нагнетательный клапан 4 поступает в трубопровод 2,При увеличении объема емкости 6соответственно возрастают действующие на него силы его выталкиванияжидкостью, При этом нарушается дебаланс сил, действующих на коромысло10, и оно поворачивается на шарнире11, причем емкость 9 опускается, аемкость 6 поднимается,Для этого необходимо, чтобы-д М г+ Р г+ Рг( Рг, (1) объем емкости 61ускорение сил тяжести;плотность перемешиваемойжидкостивес жидкого рабочего те - ла, находящегося в емкос-: ти 6;вес конструктивных элементов, находящихся в левой части коромысла 10, вес конструктивных элементов, находящихся в...

Номер патента: 1439162

Опубликовано: 23.11.1988

Авторы: Коваленко, Скрипниченко, Харахаш

МПК: D01G 1/04

Метки: волокон, резки

...вращения режущих кромок в сторону оси барабана. Ножи 5 имеют два участка: установочный а и режущий Ъ, Установочный участок ножа сопряжен 30 с ободом контактного диска. Диск 2 имеет контактный поясок с и уступ Й для крепления установочного участка ножей. Контактный поясок и режущие кромки ножей располагаются в одной цилиндрической поверхности барабана.Режущий участок ножа закреплен на опорком кольце 3 и диске 4. Диски жестко соединены с валом. 40Противорежущая пластина 6 имеет с одной стороны режущую кромку е, а с противоположной - равную грань (основание) , Режущая кромка пластины расположена параллельно образующей 45 барабана и соприкасается с его рабочей поверхностью, а именно с контактным диском 2 и режущей кромок ножа,...

Номер патента: 1439088

Опубликовано: 23.11.1988

Авторы: Бондарцова, Коваленко, Отлетов

МПК: C02F 1/62

Метки: аммиак, вод, меди, содержащих, сточных

...и другихотраслях промышленности,Целью изобретения является повышение степени очистки,П р и м е р 1. В 1 л сточныхвод - отработанных растворов травления меди, содержащих 110 г/л хлорной меди, 250 г/л хлористого аммонияи 500 г/л аммиака, вносят смесь соды и тринатрийфосфата при различныхсоотношениях компонентов смеси илиотработанный раствор ванн обезжиривания. Введением фосфбрной кислотыкорректируют, величину рН сточныхвод в пределах 6,5-9,0.20Сточные воды перемешивают 2 мин,а затем отстаивают. Осадок отделяют, а сточные воды анализируют насодержание ионов меди.Условия пооведения опытов и полученные результаты представлены в таблице. П р и м е р 2 (по известному способу). Сточные воды указанного в при- З мере 1 состава...

Номер патента: 1439020

Опубликовано: 23.11.1988

Авторы: Каюков, Коваленко

МПК: B62D 55/12

Метки: гусеничного, движителя, зацепление, цевочное

...под углом Ы., по величине равным углу оЕ развала зубьев ведущего колеса.11 лоские поверхности 3 плавно переходят в наружную цилиндрическую поверхность 4. Цевки ориентируются в звеньях под углом, равным по вели360чинегде 2 в число зубьев веду 2 углом Ы, и плавно переходят в цилиндрические поверхности 4.При износе, одной иэ пар плоскихповерхностей цевки могут быть повер-.5онуты в звеньях на 180 во второе рабочее положение, тогда в зацепление вводится новая пара плоских поверхностей, тем самым восстанавливаются зацепление и шаг гусеницы, что дает возможность продлить работу движителя. щего колеса.В процессе работы гусеничной машины при входе в зацепление цевка 2 скользит своей развитой плоской пав верхностью 3 по плоскости зуба,...

Номер патента: 1438871

Опубликовано: 23.11.1988

Авторы: Клименко, Коваленко, Лесной, Мартыненко, Никифоров, Ткаченко

МПК: B21B 35/14

Метки: момента, муфта, предельного

...с участком 13, имеющимв сечении вид части спирали, закрученной по часовой стрелке (т,е. спирали, радиус которой относительнооси муфты возрастает начиная отзоны контакта выступов 9 и 10 с днищем паза 12),Для сокращения времени приведениямуфты после срабатывания в рабочеесостояние несущее основание 8 посредством болтов 14 жестко соединенос фланцем 6 ведомой полумуфты 4.Муфта работает следующим образом.В процессе. функционирования муфтыкрутящий момент от ведущей полумуфты1 к ведомой полумуфте 4 передаетсяпосредством предохранительных узлов. Когда нагрузка, действующая наразрывной элемент 11 каждого предохранительного узла, превышаетпредельно допустимую величину (накоторую рассчитаны геометрические параметры разрывного элемента 11),...

Номер патента: 1438857

Опубликовано: 23.11.1988

Авторы: Коваленко, Нилов, Токмаков

МПК: B07B 1/26

Метки: сепаратор, центробежный

...содержитнеподвижный кожух 1, привод вращенияв виде шкива 2, вибратор 3 вертикальных колебаний, вертикальный вал 4,цилиндрическое решето 5, выполненное в виде отдельных секций 6,скрепленных прутками 7 и 8, Величина кольцевых зазоров между секциямиустанавливается с помощью втулок 9.К ободам 10 и 11 жестко крепятсяпрутки 7 и 8. На кожухе 1 закреплензернопровод 12, открывающийся взагрузочное приспособление 13, выходное отверстие которого обращенок раэбрасывателю 14. В верхней частирешета соосно с ним расположена цилиндрическая фрикционная поверхность15., а в нижней закреплены скребки16, На внутренней поверхности секций6 решета параллельно их образующимустановлены направляющие пластины17. Ширина секций 6 выбирается в за 35висимости от...

Номер патента: 1437688

Опубликовано: 15.11.1988

Авторы: Коваленко, Столяров, Таразанов

МПК: G01J 3/12

Метки: спектрометр

...интервала: на управляющийвход входного аналогового ключа аналогового запоминающего устройства 30приходит импульс, синхронизированный по времени с моментом разверткина выходной щели монохроматора 1 центра линии, и максимальное значение сигнала спектральной линии запоминаетсяаналоговым запоминающим устройствомра диапазона сканирования на центолинии осуществляется путем запоминания аналоговым запоминающим устройством 38 мгновенного значения выходного напряжения генератора 11, прошедшего через аттенюатор 37 и второйвход сумматора 39, в момент прохождения центра линии и далее, подачи заполненной величины напряжения на первый вход сумматора 39, постояннаясоставляющая выходного напряжения которого через усилитель 12 мощностипоступает на...

Номер патента: 1437568

Опубликовано: 15.11.1988

Авторы: Коваленко, Шевченко

МПК: F03D 7/02

Метки: ветроагрегат

...представлена схема ветроагрегатаВетроагрегат содержит поворотнуюголовкус опорой 2, установленныйна головке 1 редуктор 3 и соединенный с ним,электродвигатель 4 с обмоткой нозбуждения (не показана).Редуктор 3 имеет корпус 5 с разме щенной внутри него передачей винт -гайка б7 и с внешними концевымивыключателями 8. При этом гайка 7,контактирует с каждым из выключателей 8, а винт б кннематическн подключен к редуктору Э. Концевые выключатели 8 связаны с обмоткой возбуждейия, а редуктор 3 дополнительно со. держит самотормозящуюся зубчатую пару (не показана). Между поворотной.головкой 1 и опорой 2 проложен силовой кабель 9,Ветроагрегат работает следующимобразом.При вращении голонки 1 электродвигателем 4 вращение передается винту6 и гайке 7,...

Номер патента: 1437001

Опубликовано: 15.11.1988

Авторы: Дремов, Коваленко, Любарский, Мазунин, Поляков, Рачковская, Фролова

МПК: A61B 10/00

Метки: абсцессов, лечения, межкишечных

...в полость подводят другой тампон, содержащий СУМСс адсорбированным метрогилом. Этот дренаж меняют каждые 2 суток до полного заживления. Пример 1. Больной Коперирован по поводу абсцесса брюшной полости после аппендэктомии. После туалета полости абсцесса в него установлен тампон-дренаж с СУМСи адсорбированным на нем профезимом. Через двое суток дренаж удален и установлен дренаж с СУМСи метрогилом, который затем менялся через каждые двое суток еще три раза, Полное заживление раны на 11-е сут. Койко-день 13. Температура нормализовалась через трое суток. Клинические и биохимические показатели крови на 1, 3, 5, 7-е сут после операции были следующими: количество лейкоцитов 15; 0,6;4,5; 6,6; 6,0 10 в /л,мочевина крови 5, 9, 6, 4,3, 5...

Номер патента: 1436176

Опубликовано: 07.11.1988

Авторы: Коваленко, Чернышев

МПК: H02H 5/04, H02H 7/08

Метки: асинхронного, защиты, температурной, электродвигателя

...через накопительный конденсатор,з 14361 13 и диод 15Измерительная схема выполнена так, что в течение первой части рабочего полупериода накопительный конденсатор 16 заряжается рабо 5 чей полярностью в течение второй части каждого рабочего полупериода противоположной полярностью. Величина напряжения на накопительном конденсаторе 16 зависит от алгебраической суммы токов в первую и вторую часть каждого полупериода и времени его прохождения.Среднее значение тока через накопительный конденсатор 16 определя Б ется алгебраической суммой средних токов в первую и вторую часть каждого рабочего полупериода 7641 юД 1+аон 4(-сову 1-(1-соеч)(1 сову) ик.в, +сов ч При нагрузке на электродвигательменьше номинальной температуре электродвигателя и...

Номер патента: 1436175

Опубликовано: 07.11.1988

Авторы: Коваленко, Чернышев

МПК: H02H 7/08

Метки: асинхронных, защиты, перегрузки, электродвигателей

...учитываюшее потери в стали.Так как сопротивление ГГ 2 и с1, то из выражения (3) следует, что сопротивление контура К определяется сопротивлением статорной обмотки и приведенным сопротивлением роторной обмотки, т,е, невелико.В электродвигателе вследствие отличия кривой распределения магнитной Обмотки электродвигателя имеют емкости и сопротивления изоляции относительно корпуса соответственно статора С , К и ротора Ср, КДля анализа работы асинхронного электродвигателя пользуются замещением (фиг.З), представляющим собой электрическую схему, в которой вторичная цепь обмотки ротора соединена с первичной обмоткой гальванически вместо магнитной связи, существующей в электродвигателе, в которой приведенные сопротивления ротора: активное г...

Номер патента: 1433970

Опубликовано: 30.10.1988

Авторы: Коваленко, Криворучко, Макогон, Пирков, Пьяных, Саенко

МПК: A23N 7/00, C11B 1/02

Метки: масличных, обрушивания, семян

...выемка,а на вкладьппе 10 выполнен выступ, соответствующий по форме выемке для крепления вкладьппа 10,Устройство работает следующим образом. Семена подсолнечника непрерывнымпотоком попадают в приемный патрубок 7,.просыпаются, через предохранительную решетку 8 к распределительному устройству б, распределяются порадиальным каналам 5, причем в каждомрадиальном канале 5 поток поступаюших семян раздваивается по желобам 11и 12 вкладьппей 10.Семена ориентируются вдоль желобов11 и 12 и под действием центробежнойсилы вылетают из радиальных каналов5, ударяясь о деку 2. При этом семена в верхнем 11 и нижнем 12 желобахперемещаются в различных плоскостях,за счет чего не происходит их блокировка один другим при взаимодействиис декой 2. Направленный...

Номер патента: 1433823

Опубликовано: 30.10.1988

Авторы: Коваленко, Конусов, Шпорин

МПК: B28B 21/80

Метки: бетонных, смесей, форма, центрифугированием

...изобретения является снижение трудоемкости эксплуатации и повышение надежности.На фиг, 1 схематично изображена форма для изготовления изделий из бе тонных смесей, общий вид; на фиг, 2 то же, поперечный разрез; на фиг. 3 узелна фиг, 2; на фиг. 4 - то же, разрез на фиг. 5 - то же, вид сверху.Форма для изготовления изделий из бе тонных смесей центрифугированием состоит из нижней 1 и опертой на нее через эластичное уплотнение 2 верхней 3 полу форм с натяжными оголовками 4,На продольных фланцах 5 верхней 3 полуформы закреплены упоры 6 с вертикальными прорезями 7 и образованы отверстия для прохода стяжных болтов 8 с Т-образными головками 9, продольными выступами 10 и Г-образными фиксаторами 11 регулировочных гаек2. На нижней 1 полуформе...

Номер патента: 1433596

Опубликовано: 30.10.1988

Авторы: Звездунов, Коваленко, Курочкин, Попов, Соломин, Сумщенко

МПК: B21D 43/18

Метки: листов, накопителя, перемещения, поштучного, ферромагнитных

...лист 10 и наводят в нем злектродвижущие силы. Электродвижущие силы вызывают протекание трехфазных вихревых токов в притянутом ферромагнитном листе 10, которые вступаютво взаимодействие с бегущими в продольном направлении магнитными полями. В результате этого взаимодействия создаются продольные (тяговые) усилия Р., (фиг. 4), перемещающие лист 1 О в рабочую зону (фиг, 1).Одновременно вся система катушек 2 обмоток пяти индукторов 2 (фиг. 4) включена так, что образует в любом поперечном сечении (в поперечных рядах катушек) до середины ряда один, а после середины - противоположный порядок следования Фаз: В, С, А, С,С, А, С, В и т.д. Поперечные ряды катушек 4 при протекании в них токов возбуждают бегущие навстречу друг другу...

Номер патента: 1432424

Опубликовано: 23.10.1988

Авторы: Богачев, Коваленко, Чащин, Якуб

МПК: G01R 27/28

Метки: амплитудно-частотных, характеристик

...блока 10 отображения соединен с выходом ключа 9,Устройство работает следующим образом.На входную клемму 1 устройства поступает попарная последовательность импульсов контрольного сигнала (фиг .2 а) . В каждой паре один импульс заполнен опорной частотой Й р, а другой - контрольной частотой й; (где ь. = 1, 2, 3,). Контрольный сигнал поступает на вход блока 2 фильтров, на выходе которого формируются сигналы различных частот. Напряжение сигнала опорной частоты с выхода блока 2 фильтров поступает на вход блока 3 детектирования сигнала опорной частоты, где формируется огибающая сигнала 0опорной частоты (фиг,2 б). Это напряжение поступает в блок 4 памяти и запоминается (фиг,2 в), Напряжение сигнала первой контрольной частоты открывает...

Номер патента: 1432304

Опубликовано: 23.10.1988

Авторы: Коваленко, Масляков, Разуваев, Шапошников, Яковлев

МПК: F16K 47/02

Метки: запорное

...1 О через штуцер 18.Устройство работает следующим образом.При переключении гидрореле 1 О назакрытие запорного органа 2 в подпоршневую полость 8 гидроцилиндра 3через штуцер 17 подается жидкость поддавлением из трубопровода 1 черезгидрореле 10 и золотник 12, Подпоршневая полость 8 гидроцилиндра 3 соного органа, что исключает гидроудардаже при аварийном перекрытии трубопровода. Открытие запорного органаосуществляется с плавно возрастающейскоростью на начальном этапе и максимальной в конце, что препятствуетвозникновению колебаний давления.1 ил,2общена в это время со сливом, причем .подача жидкости в надпоршневую полость 9 происходит через максимальное проходное сечение канала 6. Под действием давления рабочей жидкости поршень 4...

Номер патента: 1432270

Опубликовано: 23.10.1988

Авторы: Зайцева, Коваленко, Пронин

МПК: F04C 18/16

Метки: винтовая, однороторная

...машина содержит корпус 1 с полостями всасывания 2.9 нагнетания 3, расположенные в корпусе центральный винт 4 и зубчатые отсекатели 5. В корпусе 1 со стороны полости 2 всасывания вдоль винта 4 выполненй каналы 6 по числу отсекателей 5. Каналы 6 имеют длину 1, сос- тавляющую 1/3-1/2 от длины Е винта 4, и сообщены с полостью 3 нагнета ния. Поперечное сечение каждого канала 6 ограничено сопряжением участков логарифмической спирали 7 и окружности 6, концентричной окружности впадин зубьев отсекателей 5. Внутри каж дого канала 6 имеется маслопровод 9 подачи охлаждающей среды (масла), открывающийся у зубчатых отсекателей. Поперечное сечение маслопровода 9 ограничено сопряжением участков логарифмической спирали 7 и окружности 10,...

Номер патента: 1432114

Опубликовано: 23.10.1988

Авторы: Коваленко, Косенок, Кравчинский, Лысенко

МПК: D06B 23/18

Метки: аппаратов, высокого, герметизирующее, давления

...1 и 2 посредством подпружинен ных опор 15 и винтов 17. Сила при, жима между валиками выставляется в каж дом конкретном случае в зависимости от, Вида обрабатываемого материала, количест, Ва потоков и технологических требованийк обработке. Обрабатываемый материал дол жен соприкасаясь с поверхностью валиковпроходить легко, без заеданий. Г 1 ри прохождении шва или другого утолщенияматериала валик 2 отклоняется. Далее устанавливается заправочная щель, для чеговалик 1 отводится в направляющих 4 нарасчетную высоту поворотом оси 5, установленной эксцентриками 8 и 9 ееа упоры 1,посредством рукоятки 10. При этом валик 2прижимается к валику 1 тлько до тех нор,пока ось 12 не выберет величину свободного хода, определяемую зазором е. Заправляют...

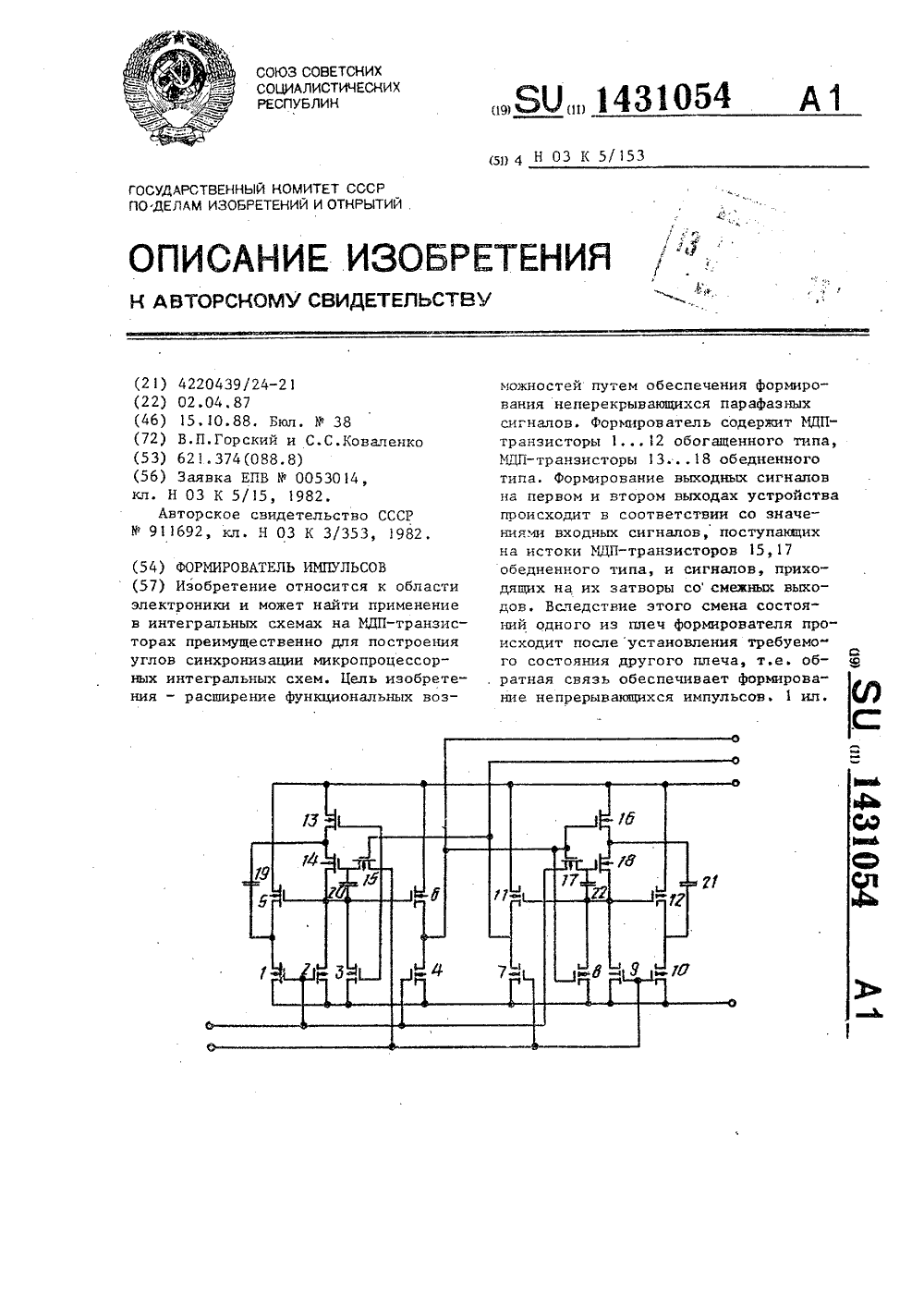

Номер патента: 1431054

Опубликовано: 15.10.1988

Авторы: Горский, Коваленко

МПК: H03K 5/153

Метки: импульсов, формирователь

...и 4 открываются, а выходной МДП-транзистор 6 закрывается, и на первом вы 1431054ходе формирователя устанавливаетсянизкое напряжение. Этого времени достаточно для заряда емкости затвораИДП-транэистора 18 и конденсатора 22,поэтому, когда на первом выходе устанавливается низкий уровень и МДПтранзисторы 16 и 17 закрываются, назатворе коммутирующего МДП-транзистора 18 установится высокое напряжение.Только после установления на первомвыходе низкого уровня закрываетсяМДП-транзистор 8 и через открытыйМДП-транзистор 18 начинается нарастание напряжения на затворах выходногоМДП-транзистора 11 и МДП-транзистора12 положительной обратной связи.Выходной МДП-транэистор 11 и МДПтранзистор 12 положительной обратнойсвязи открываются и начинается...

Номер патента: 1430377

Опубликовано: 15.10.1988

Авторы: Ахмеджанов, Будников, Вебер, Исмамбетова, Коваленко

МПК: C03C 8/06

Метки: безгрунтового, покрытия, фритта, эмалевого

...4,6 3,8 ТдО 1,0 2,5 4,0 А 1,0,СаР 3,0 4,7 6,0 3,7 3,2 СаО 0,4 0,7 0,9 СоО 0,8 0,5 010 Изобретение относится к составамбезгрунтовых эмалей, предназначенныхдля эмалирования стальных изделийсложной формы, и может быть использовано в нефтяной, нефтехимической,химической и энергетической промышленности.Цель изобретения.- повышение растекаемости, кислотостойкости и термо стойкости,Для получения фритты в качествесырьевых материалов используют кварцевый песок, борную кислоту, диоксидтитана, глинозем технический,оксндыкобальта, никепя и меди, плавиковыйшпат, кальцинированную соду, криолнт,калиевую селитру, оксиды бария, марганца и хрома. Компоненты шихты,взятые в необходимых количествах, 20тщательно перемешивают и сплавляютпри 1180-1280 ф С с...

Номер патента: 1430257

Опубликовано: 15.10.1988

Авторы: Коваленко, Колодин, Купцов

МПК: B25J 11/00

Метки: манипулятор

...3 выбирается таким, чтобы зубцы 14 толкателя 13 полностью вывели зубцы 16 кулачка 15 из глубоких прорезей 12, выполненных на втулке 11. В этот моментзубцы 16, выполненные со скосами, скользятпо зубцам 14 вправо, кулачок 15 несколько подается вверх и проворачивается вправо (фиг. 3). Толкатель 13 провернуться не мо жет, так как соединен с втулкой 11 направляющей шпонкой (не показана). В процессе движения кулачка 15 вниз, он через основ 15 20 25 ЗО 35 40 45 50 55 ной упругий элемент 8 (более сильную пружину) действует на ползун 9, который, спускаясь, поворачивает зажимные губки 6 и зажимает ими деталь.В следующем цикле работы манипулятора пневмоцилиндр 4 начинает поднимать механическую руку 3, При этом шток 20 начинает также подниматься...

Номер патента: 1429038

Опубликовано: 07.10.1988

Авторы: Ангелевич, Добросельский, Коваленко

МПК: G01P 3/68

Метки: бойка, действия, машине, наковальней, скорости, ударного

...закрепленную на ,основании 5 и размещенную в отверстии ,2 корпуса 1 соосно с бойком 3. В на" 20 ковальне выполнены две пары отверстий ;6, 7 и 8, 9, оси которых размещены под углом, причем точки пересечения осей отверстий расположены на трассе следования бойка 3 между контактирующи ми поверхностями наковальни и бойка при его исходном положении, определяемом максимальной удаленностью от наковальни. По обе стороны наковальни 4, напротив ее отверстий 6, 7 и 30 8, 9, размещены соответственно источники 10, 11 света и светоприемники 12, 13.Устройство для измерения скорости бойка работает следующим образом.При движении бойка 3 в сторону наковальни 4 его торцовая поверхность проходит точку А, являющуюся местом пересечения осей отверстий 6 и...
