Коваленко

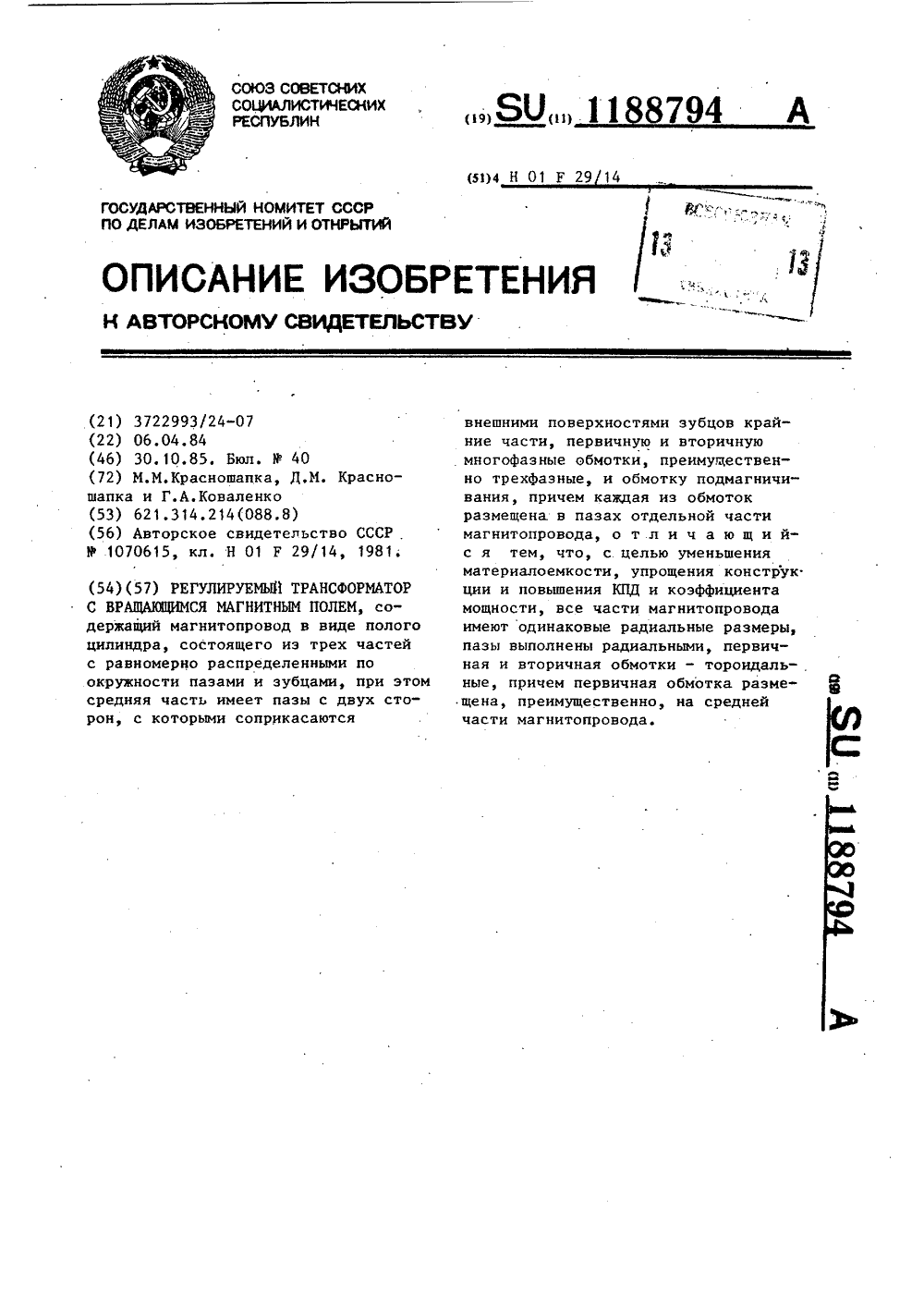

Номер патента: 1188794

Опубликовано: 30.10.1985

Авторы: Коваленко, Красношапка

МПК: H01F 29/14

Метки: вращающимся, магнитным, полем, регулируемый, трансформатор

...2 - разрез А-А на фиг. 1,Трансформатор содержит кольцевой магнитный шунт 1 с радиальными пазами 2 на торцовой поверхности, в которых размещена тороидальная обмотка 3 подмагничивания постоянным током, среднюю часть 4 основного кольцевого магнитопровода с радиальными пазами 2 на обеих его торцовых поверхностях, в которых размещена первичная тороидальная обмотка 5 переменного тока, крайнюю часть 6 основного кольцевого магнитопровода с радиальными пазами 2 на торцовой поверхности, в которых размещена вторичная тороидальная обмотка 7 переменного тока, скобы 8, стяги-вающие все три части 1,4 и 6 магнито. провода и удерживающие его в цилиндрическом кожухе 9 из немагнитного материала.Все три части 1, 4 и 6 кольцевого магнитопровода выполнены с...

Номер патента: 1188034

Опубликовано: 30.10.1985

Авторы: Довженко, Коваленко, Погудин, Пузанов

МПК: B61L 3/00

Метки: дистанционного, локомотивом

...та ИЛИ 12 исчезает напряжение логической единицы.При переходе распределителя 5 в следующее состояние напряжение логической единицы, например, с второго выхода поступает на первый вход элемента И 3, на. второй вход которого поступает с выхода блока 2 задания команд либо напряжение логического нуля, либо логической единицы, что соответствует наличию или отсутствию команд. В первом случае, т. е. при наличии напряжения логической единицы на входах элемента И 3, на его выходе появляется также напряжение логической единицы, которое поступает на вход элемента ИЛИ 15. Напряжение логической единицы с выхода второго элемента ИЛИ 15 подается на второй вход элемента И 10, поэтому на входе элемента ИЛИ 2 будет присутствовать напряжение логической...

Номер патента: 1187908

Опубликовано: 30.10.1985

Авторы: Коваленко, Симченко, Тищенко

МПК: B22D 11/108, B24C 5/08

Метки: аппарат, дробеметный

...в двух. опорных элементах 12Дробеметный аппарат работает следующим образом.При вращении барабана 1 постоянные магниты 2 попадают в зону загрузочного магнитопровода 9 и их магнитное поле резко изменяется, замыкаясь через противоположные полюса загрузочного магнитопровода 9, поскольку зазор между этим магнитопроводом и полюсами постоянных магнитов 2 минимальный, а также имеет магнитное сопротивление во много раз меньшее, чем межполюсные промежутки постоянных магнитов 2 на ширину желоба 3. В результате магнитная индукция в межполюсных промежутках постоянных магнитов 2 под загрузочным магнитопроводом 9 резко уменьшается, и дробь 5, поступающая по трубопроводу 8, плавно скатывается с него на основание желоба 3 и, заполняя его, вовлекается в...

Номер патента: 1186685

Опубликовано: 23.10.1985

Авторы: Аксельрод, Житова, Коваленко, Пейрик, Подоляко, Раковский, Скрипченко, Турпитка, Ярошенко

МПК: C22C 38/04

Метки: сталь

...способ-ствует измельчению дендритной .структуры литой стали, поскольку действует как модификатор 11 рода, и очищению границ зерен от неметаллических включений, Это уменьшает склонность стали к межкристаллистной коррозии.Введение в сталь стронция в количестве менее 0,001% не оказывает модифицирующего влияния на неметаллические включения и дендритную структуру стали, а следовательно, не улучшает хладостойкость и стойкость против атмосферной корро зии. Присутствие в стали свыше0,207 Бг ведет к образованию крупныхсоединений с кислородом и серой,плохо удаляющихся со шлаком и загрязняющих межзеренные границы,что отрицательно сказывается на характеристиках хладо- и коррозионностойкости,Модифицирование стронцием в предлагаемых количествах...

Номер патента: 1186520

Опубликовано: 23.10.1985

Авторы: Белозерова, Вергун, Коваленко, Шумный

МПК: B29B 7/42, B29C 47/38, B29C 47/60 ...

Метки: переработки, термопластичных, экструдер

...отверстием 2, размещенный в гиль зе 1 червяк, выполненный в виде сердечника 3 с винтовыми гребнями 4 в зоне пластикации, расположенной со стороны загрузки материала, и в зоне смешения, размещенной перел выходным отверстием 2.Между зонами пластикации и смешения уста новлен дроссельный элемент, выпол. ненный в виде ряда колец 5 с увеличивающимися в направлении выходного отверстия 2 наружными диаметрами и с выступами 6 на торцовых поверхностях для образования между ними проходных каналов 7, сообщенных с перепускными каналами 8, образованными внутренними поверхностями колец 5 и наружной поверхностью сердечника, выполненного с гранями 9 в зоне перепускных каналов 8, которые сообщены в свою очередь с зоной смешения экструдера. На червяке в...

Номер патента: 1185034

Опубликовано: 15.10.1985

Авторы: Ивахнов, Коваленко, Кузьмин

МПК: F25D 13/00, F25D 17/06

Метки: камера, предварительной, продукции, растительной, холодильная, хранения

...температуры продукции выше заданной, что контролируется датчиком 24, включается вентилятор 21, открываются воздушные клапаны9 и 27, при этом клапаны 8 и 19и дефлектор 20 закрыты, Воздух поступает в воздухоохладитель 22,охлаждается там и по воздуховоду7 попадает в канал 12, затем,пройдя воздухораспределительнуюперфорированную панель 13, подаетсяв рабочий объем 5 камеры, охлаждает продукцию (воспринимая биологическое тепло дыхания) и через щелевые окна 11, всасывающий канал10 и магистральный всасывающий воздуховод 26 поступает к вентилятору21. Если при этом температура внутренней стенки корпуса 1 выше заданной, что контролируется датчиком:25, открывается воздушный клапан 8,часть охлажденного в воздухоохладителе 22 воздуха но воэдуховоду...

Номер патента: 1185564

Опубликовано: 15.10.1985

Авторы: Богданович, Коваленко, Лучина, Старченко

МПК: H03C 1/02

Метки: амплитудно-модулированных, сигналов, формирователь

...сигналов содержит датчик 1 частот, сумматор 2, первый 3 и второй 4 генераторы боковой частоты, 15 ,первый 5 и второй 6 смеситель, фаэовращатель 7, фазовый детектор 8.формирователь амплитудно-модулированных сигналов работает следующим образом. 20Пусть генератор 3 боковой частоты настроен на частоту выше частоты несущей АМ-сигнала, т.е. на (Я ф О ), а генератор 4 боковой частоты настроен на частоту ниже частоты не сущей, т.е. на (СЗ - й ), где Юнесущая частота, Я - частота модулирующего сигнала (частота огибающей АМ-сигнала). Смеситель 5 выделяет на выходе сумму частот несущей И , ЗО поступающей с датчика 1 частот, и генератора 3 боковой частоты, т.е. Я, = 2 ы + Р а смеситель 6 выделяет разность утроенной частоты...

Номер патента: 1183759

Опубликовано: 07.10.1985

Авторы: Басинюк, Берестнев, Дмитриев, Коваленко, Корзун, Медовар, Моисеенко, Саенко, Сверчков, Скороходов, Сумин, Ус

МПК: F16H 55/17

Метки: зубчатое, колесо

...25Зубчатое колесо с радиальной сло-истостью состоит из ступицы 1, промежуточного слоя 2 и многослойного зубчатого венца 3, имеющего наружный 4 и внутренние 5 слои (фиг. 1), Толщина слоев 4 и 5 монотонно возрастает от ножки к головке зуба.Армированное волокнами зубчатое колесо (фиг, 3) состоит из слоев, по крайней мере один из которых35 содержит армирующие волокна 6, расположенные вдоль поверхности зубьев и сгруппированные в слой. Волокна 7, расположенные у торцов, выполнены из материала с повышенной ударной: вязкостью.При работе зубчатого колеса максимальные напряжения возникают в зонахи 11 (фиг, 2), причем возникающие микротрещины, приводящие к лави 45 нообразному развитию трещины и поломке зуба в монолитном колесе, замедляют...

Номер патента: 1182679

Опубликовано: 30.09.1985

Авторы: Заец, Коваленко, Костыркин

МПК: H03M 1/56

Метки: аналого-цифровой

...(фиг.З ж, Э). В моменты равенства преобразуемого и инвертированного преобразуемого напряжения треугольному напряжению на выходе компараторов 1 и 2 уровень изменяется на противоположный (фиг.2 Б). Ес,ли бы преобразуемый сигнал Б был не зашумлен, а компараторы 1 и 2 не имели погрешностей, то изменение состояния компараторов 1 и 2 происходило бы в моменты времени 11 и (фиг.2 ю). Однако компараторы 1 и 2 имеют гистерезис и погрешность срабатывания, поэтому изменение их состояния происходит в моменты времени С 1 и С . Импульсы с выхода компараторов 1 и 2 (фиг.2 ) поступают на трехвходовой элемент 9 И и суммируются с импульсами генератора 4. На выходе трехвходового элемента 9 И формируется импульс длительностьюТ(фиг.2 ъ), заполненный...

Номер патента: 1181957

Опубликовано: 30.09.1985

Авторы: Коваленко, Коц, Новиков, Полищук, Пономарчук

МПК: B65G 23/08

Метки: мотор-барабан

...говерхностям цилиндрическогоопорного элемента 5, а промежуточные шестерни 4, выступая за пределыцилиндрического опорного элемента 5по периферии, гходят в зацепление фс коронной шестерней 11, жестко закрепленной на внутренней поверхности корпуса барабана 1. Напорная исливная магистрали подводятся к гидродвигателям 2 через осевые канслы 12 и 13, выполненные в неподвижной оси 6. Канал 12, соединенныйс напорной магистралью, через радиальные каналы 14 неподвижной ,оси 6 связан с кольцевой расточ кой 15 распределительного устройства 16, расположенного на неподвижной оси 6,в котором выполнены под.водные радиальные каналы 17 для соединения посредством напорных трубо проводов 18 с входными отверстиями 19 гидродвигателей 2, Причем для...

Номер патента: 1181956

Опубликовано: 30.09.1985

Авторы: Коваленко, Коц, Новиков, Полищук, Пономарчук

МПК: B65G 23/08

Метки: конвейера, мотор-барабан

...в неподвижном контакте с подшипниками 10, Подшипники 9 и 10 установлены в подвижном вращающемся корпусе 5 и вращаются совместно с ним относительно неподвижной опорной 35 оси 8. Напорная и сливная магистрали подводятся к внутренним полостям мотора-барабана с помощью подводящих магистралей 11 и 12, выполненных внутри неподвижной опорной оси 8. Причем фО магистраль 11, соединенная с напорной магистралью, связана с кольцевой расточкой 13 и каналами 1.4, 15 и 16, выполненными в крышке гидродвигателя 2, соединяется с рабочими камера ми 11, образованными шестернями-сателлитами 6, солнечным зубчатым колесом 1 и поверхностью подвижного вращающегося корпуса 5. Аналогично противоположная рабочая камера 18 50 соединена продольными каналами...

Номер патента: 1180701

Опубликовано: 23.09.1985

Авторы: Аржанов, Кипнис, Коваленко

МПК: G01F 1/34

Метки: влажного, пара, расхода

...были сечения, в которых измеряемый поток освободился бы отвлияния местных сопротивлений переходной зоны участков от сечения5 к 5и сопротивлений сопряжения измерительного канала с трубопроводом. На обоих участках измерительного канала в зонах, свободных от влияния местных сопротивлений, содержится по одному приемнику 2 и 3 статического давления, Наодном из участков содержится такжеприемник 4 давления, входное отверстие которого открыто в сторону движения потока. Выходы приемников 2 и 3 статического давления подключеньг к входам дифманометра 5.Выходы приемника 3 статического давления и приемника 4 подключены квходам дифманометра б. Выход приемника 3 статического давления подЦель достигается тем, что согласно способу измерения расхода...

Номер патента: 1180508

Опубликовано: 23.09.1985

Авторы: Абдульманов, Коваленко, Кротков, Курылев, Саенко, Черней

МПК: E21C 45/00

Метки: гидродобычи, ископаемых, месторождений, наклонных, пластовых, полезных, скважинной

...9 добычного блока, совпада югцей с проекцией на горизонтальную плоскость линии падения (узел 1) пласта 10.Сбойку производят путем последовательного размыва полезного ископаемого встречным забоем по подошве пласта в направлении по восстанию первоначально гидромо нитором скважинного агрегата 5 до ближайшей добычной скважины 2, затем скважинным гидромонитором из скважины 2 до следуюшей по восстанию и в такой последо-, вательности до последней в цент О ральном ряду скважины 3, получая в завершение транспортную выработку 11 для последующей отработки блока. Получаемая при размыве пульпа самотеком транспортируется по падению пласта к приемной камере 8, После выполнения транспортной 45 выработки 1 по буровым линиям 12 осуществля от бурение...

Номер патента: 1179488

Опубликовано: 15.09.1985

Авторы: Коваленко, Красношапка

МПК: H02K 17/30

Метки: асинхронный, двигатель, регулируемый

...к электротехнике, в частности к асинхронным двигателям,с регулируемой частотой вращения.Цель изобретения - повышение энер-гетических показателей двигателя,На чертеже изображен двйгатель, поперечный разрез.Двигатель содержит магнитопровод статора 1 с пазами 2 и 3, расположенО ными соответственно на его внутренней и внешней цилиндрических поверхностях, в которых размещена трехазная тороидальная обмотка 4. Шихтованный магнитный шунт 5. с пазами 6 на 15 его внутренней цилиндрической поверхности напрессован на магнитопровод статора таким образом, чтобы пазымагнитного шунта располагались против пазов статора. Тороидальная обмотка 2 О 7 подмагничивания магнитного шунта размещена в его внутренних пазах и на внешней поверхности, Корпус 8...

Номер патента: 1178860

Опубликовано: 15.09.1985

Авторы: Бучинский, Глущенко, Коваленко

МПК: E04B 1/20, E04B 1/38

Метки: плит, покрытия, ригелем, соединение, стыковое

...Государственного комитета СССР по делам Изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к строительству, а именно к стыкам элементов зданий, возводимых на участках с деформируемыми основаниями.Цель изобретения - упрощение монтажа и повышение надежности соединения.На фиг. 1 изображено стыковое соединение и его работа (пунктиром) при неравномерной деформации основания; на фиг. 2 - сечение А - А на фиг. 1.Стыковое соединение содержит ригель 1, закладную пластину 2, к которой приварены вертикальные полки 3 соединительных элементов, а к горизонтальным полкам 4 соединительных элементов прикреплены закладные детали 5 плит покрытий 6 посредством...

Номер патента: 1178793

Опубликовано: 15.09.1985

Авторы: Коваленко, Новицкий, Тихонович

МПК: C22C 38/18

Метки: железа, основе, сплав

...1,1-1,3 мас.Е и хрома .14-16 мас.7 обеспечивает наличие в сплаве 12-153 карбидной фазы. Дополнительное легирование марган- цем оказывает влияние на стабильность аустенита, его способность к упрочнению под действием внешних параметров трения, что сказывается на иэносостойкости сплава.Содержание марганца в сплаве до 0,7 мас.Е является неизбежной примесью, которая вносится шихтовыми материалами, Введение марганца в пределах 0,7-1,5 мас.7. приводит к тому,что в процессе трения в приповерхностном слое трения реализуются двавида упрочнения: наклеп аустенитапод действием деформации трения игамма-альфа превращения в приповерхностных слоях трения. При этом согласно данным рентгеноструктурногоанализа содержание аустенита в приповерхностном слое...

Номер патента: 1178781

Опубликовано: 15.09.1985

Авторы: Барышев, Горб, Коваленко, Колов, Краснопольский, Кузнецов, Легейда, Нестеров, Подповетная, Радюкевич, Смирнов, Стариков, Тришевский

МПК: C21D 9/46

Метки: вырубки, проката, чистовой

...ее выше 590 С приводит к увеличению размеров ферритного зерна и уменьшению равномерности распределения цементита в структуре. Снижение температуры смотки (в зависимости от марки стали и толщины полосы) хотя и увеличивает равномерйость распределения цементита, но приводит к резкому возрастанию прочности металла и нагрузок на оборудование (моталки) . Кроме того, снижение температуры смотки приводит к образованию на поверхности полосы слоя отпущенного мартенсита.Соответствующее различие прочностных свойств сохраняется и после отжига, что затрудняет чисто" вую вырубку.П р и м е р. При проверке способа в производственных условиях материалом для исследования послужили стали 20 и 20 ЮА толщиной 6-8 мм.После горячей прокатки полосы...

Номер патента: 1177378

Опубликовано: 07.09.1985

Авторы: Коваленко, Новицкий, Тихонович

МПК: C22C 38/26

Метки: железа, основе, сплав

...зерна и устранение транскристаллиэации, таК как он весь растворяется в твердом растворе. Введение ниобия в количестве 0,02 мас.% вызывает увеличение износостойкости в 2 раза, при этом наосновании локального рентгеноспек" тральногб анализа установлено, что 1 О203035 ниобий в таких количествах не обра.зует своих карбидов, растворяясь вматрице и карбидной фазе типа МС,тем самым упрочняя матрицу и карбидную фазу. С увеличением содержания ниобия до 0,097 в сплаве появляется карбид НЬС, износостойкостьостается на прежнем уровне, количество карбидов НЬС еще недостаточно, чтобы оказать существенное вли.яние на износостойкость.Дальнейшее увеличение содержанияниобия (свыше 0,09%) приводит куменьшению износа, так как в данномслучае выделение...

Номер патента: 1177069

Опубликовано: 07.09.1985

Авторы: Гордеев, Гузенко, Коваленко, Певзнер

МПК: B23B 27/16

Метки: прорезной, резец, сборный

...обработки. На фиг. 1 показан резец сборный прорезной, продольный разрез; на фиг. 2 сечение А А на фиг, 1; на фиг. 3 сечение Б Б на фиг, 2. Предлагаемый резец состоит из державки 1 с установленными в ней режущей 2 и опорной 3 пластинами, для закрепления которых предусмотрен крепежный элемент, включающий прихват 4, гайку 5, винт 6 и конический штифт 7. Гайка 5 размещена в Т-образном пазу державки 1 и выполнена с разрезным пружинящим выступом 8, входящим одновременно в паз 9 режущей пластины 2 и в продольную выемку 10 державки 1. Выступ 8 гайки 5 находится в контакте с коническим штифтом 7, установленным в гнезде прихвата 4. Прижимная и опорная точки прихвата 4 расположены на плечах с длинами а и в, причем ва. Точка контакта выступа 8...

Номер патента: 1176921

Опубликовано: 07.09.1985

Авторы: Ворогушин, Коваленко, Трофимчук, Шибрук, Яцелык

МПК: B01D 35/02

Метки: жидкости, унифицированный, фильтр

...сполостью днища 2 фильтра,Торцовые отверстия радиальной расточки 22 закрываются крышками 26 и 27, в которых имеются отверстиядля присоединения трубопроводов 7-10. Кольцевой коллектор 19 крепится на переключателе 3 потока при помощи болтов и имеет отверстия для установки перфорированных цилиндров 16.Секционный поршень 6 состоит из трех: центральной цилиндрической секции 28 и двух торцовых секций 29 и 30, соединенных плоскими перегородками 31 и 32, расположенных55 во взаимно перпендикулярных плоскостях,Для использования в универсальном фильтре Ьмьтроэлементов различной конструкции перед началом работынеобходимо осуществить операции сзапорной и регулирующей аппаратуройв. соответствии с таблицей.В зависимости от типа...

Номер патента: 1176148

Опубликовано: 30.08.1985

Авторы: Дарбинян, Караганов, Коваленко, Стасевич, Увяткин, Юшин

МПК: F25B 9/00

Метки: гелиевой, работы, установки

...и требуетсяосуществлять подпитку его в каждуюступень, Масло на подпитку и замену вОступени компрессора подают при работающем компрессоре 1 иэ линии 10,предварительно очистив масло. Привозимое масло сливают в приемныйбак 17 и самоте;ом через фильтр грубой очистки 16 подают в барботажноеустройство 15, отделяя грязь и включения. В устройстве 15 масло подогревают водяной рубашкой до температуры кипения. Выделяемые при нагреСоставителРедактор В,Ковтун Техред С.Й ве масла пары влаги, углеводородов и воздух откачивают вакуум-насосом 18 в атмосферу.Затем в вакуумированную полость барботажного устройства 15 по линии 19 подают гелий иэ линии нагнетания 5 и барботируют через слои масла, улучшая перемешивание и выделение примесей, при этом давление...

Номер патента: 1175373

Опубликовано: 30.08.1985

Авторы: Загрядский, Коваленко, Семенов

МПК: A01B 15/16, A01B 23/06

Метки: лункообразователь

...Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам дисковых почвообрабатывающих машин. 5Цель изобретения - увеличение срокаслужбы. На фиг. 1 схематически изображена секция лункообразователя, общий вид; на10 фиг. 2 - диск лункообразователя, план; на фиг. 3 - сечение А - А на фиг. 2.Лункообразователь содержит диски 1 В каждом диске 1 выполнены эксцентрично расположенные отверстия 2, которые соединены между собой радиально сходящимися 15 к центру диска 1 пазами 3, причем в каждом диске 1 выполнено нечетное количество отверстий 2. Диски 1, установлены на оси 4 секции в промежутках между втулками 5 с поворотом на 180 один относительно дру 20 гого и затянуты гайкой 6. Диски 1 удерживаются от поворота...

Номер патента: 1075885

Опубликовано: 23.08.1985

Авторы: Коваленко, Костенко, Хлопов, Шестопалов

МПК: H01P 1/215

Метки: свч-фильтр

...в виде цилиндри ческой трубы с продольным вырезом, на внутренней поверхности которой расположен ферритовый элемент, при этом оси симметрии ферритового элемента, цилиндрической трубы и продоль-з 45 ного выреза лежат в одной плоскости, проходящей через середины узких стенок прямоугольйого волновода.На чертеже изображено сечение СВЧ фильтра плоскостью, параллельной уз кой стенке прямоугольного волновода.СВЧ фильтр содержит отрезок прямоугольного волновода 1, в поперечном сечении которого установлена резонансная структура 2 с ферритовым:55 элементом 3, расположенная между полюсами электромагнита 4. Резонанснаяструктрура 2 выполнена в виде цилиндрической трубы 5 с продольным вырезом 6, на внутренней поверхности ко- торой расположен...

Номер патента: 1174837

Опубликовано: 23.08.1985

Авторы: Демская, Коваленко, Никулина

МПК: G01N 19/04

Метки: подложкой, покрытия, прочности, сцепления

...тельной технике и может быть использовано при определении прочности сцепления покрытий с подложками,Цель изобретения - повышение точности определения прочности сцепления покрытия с подложкой.На поверхность подложки наносят испытуемое покрытие одним из известных методов, Подложку с покрытием устанавливают на опоры и в торец подложки, прилегающий к покрытию, вдавливают острый предмет, например, иглу; Увеличивают величину разрушающей нагрузки и при достижении нагрузки, соответствующей пределу прочности материала подложки, откалывают часть подложки под покрытием. При этом за счет приобретенного в момент откола импульса отколов 74837 шаяся часть подложки стремитсяотскочить от остальной части подложки и увлекает за собой...

Номер патента: 1174459

Опубликовано: 23.08.1985

Авторы: Азимов, Давыденко, Коваленко, Марапулец, Сидогин, Сорочан

МПК: C10B 31/04

Метки: батарей, коксовых, обслуживания, печей, углезагрузочная

...по направляющему кольт 27. При их взаимодействиивтулка получает поступательное восевом направлении) и угловое в горизонтальной плоскости ) движение.На втулке 25 жестко закрепленапланшайба 27 в которой посредствомгибких элементов 28 прикреплен узел29 захвата крышки 7 загрузочного люка, Расстояние между захватами обоих .механизмов также равно шагу Ь коксовых печей,Углезагрузочная машина работаетследующим образом.Перед загрузкой машину устанавливают над пустой коксовой печью так,чтобы оси захватов 29 дополнительныхмеханизмов 20 совпали с осями крышекзагрузочных люков, например правого ( фиг.2 ) с осью загружаемой печи 9,а левого - с соседней, ранее загруженной печью 12, Включают приводы 22механизма 7 для съема крышек загрузочных люков...

Номер патента: 1171748

Опубликовано: 07.08.1985

Авторы: Бондаренко, Васильченко, Винокур, Коваленко, Койков

МПК: G04F 10/00

Метки: времени, настройки, реле

...устанавливаемой на время настройки, 20 безразмерной равномерной шкалы (не показана) и подвижного, относительно вспомогательной шкалы, подстроечного элемента 5, корпус б реле.Способ настройки реле. времени 25 реализуют следующим образом.На время настройки на корпусе 6 реле или на подстроечном органе 4 укрепляют вспомогательную равномерную безразмерную, с произвольным ЗО количеством делений, шкалу, а на подстро .чном элементе 5 - указатель (не показан).По шкале 2 шкального органа 1 реле, отградуированной в секундах, единожды для данного типа реле определяют максимальное изменение величины уставки путем нахождения разности значения величины выдержки при минимальной и максимальной уставках шкалы 2 реле времени; з = умакс...

Номер патента: 1171555

Опубликовано: 07.08.1985

Авторы: Афонаскин, Бейзер, Коваленко, Лернер, Пискунов, Снежной

МПК: C22C 37/10

Метки: чугун

...свойства чугуна известного и предложенного составов приведены в табл. 1 и 2. 1 ОБарий способствует графитиэации чугуна, что устраняет отбел в тонкостенных кокильных отливках, а также перлинтизирует"металлическую основу, повышая износостойкость чу-. 15 гуна.П р и м е р. Чугун выплавляют в индукционных печах. Легирующие посадки вводят в ковш перед набором метал 20 ла: висмут и сурьму присаживают в чистом виде соответственно в количестве 0,0002-0,00043 и 0,08-0,1 Ж, барий и алюминий в виде алюмобария БаАили БаА(ТУ 14-5-35-73) в количестве 0,03"0,057 и церий в виде ФСЗОРЗМЗО (ТУ 14-5-136-81) в количестве 0,03-0,05%.Температура металла при модифицировании 1340-1380 С. Время выдержоки чугуна перед разливкой составляет 1-2.мин. Заливки деталей...

Номер патента: 1171314

Опубликовано: 07.08.1985

Авторы: Бедер, Ильин, Коваленко, Янков

МПК: B29B 7/42, B29C 47/38

Метки: полимерных, смеситель, червячный

...оси ротора 1, 45Червячный смеситель работает сйедующим образом.1При вращении ротора 1 перерабатываемый материал подается в межвитковое пространство винтовой нарезки 2 50 ротора 1, где происходит перемеши" вание материала в канале, образованном боковыми гранями витков и гладкими цилиндрическими поверхностями ротора 1 и корпуса 4. Затем перера батываемый материал попадает в межвитковое пространство винтовой нарезки 5 корпуса 4, расположенное над гладким участком 3 с цилиндрическойповерхностью ротора 1. Здесь имеетместо градиент давления, противоположный по знаку градиенту давления вмежвитковом пространстве винтовойнарезки 2 ротора 1. Это приводит кусилению противотока и циркуляциив перерабатываемом материала, а также к перераспределению...

Номер патента: 1171007

Опубликовано: 07.08.1985

Авторы: Карташов, Коваленко

МПК: A01F 29/10, A23N 17/00, B07B 1/30 ...

Метки: кормов

...на ней посрел. ством втулок 8 экранами 9, которые свободными концами входят в направляющие 10, состоящие из пластины 11 и боковин 12. На одной из пластин направляющей закреплены упоры 13.Направляющие 1 О с помощью осей 14 закреплены на бортах клавишей 1 с возможностью поворота вокруг мест крепления.В упоры 13 упираются подпружиненные клапаны 15, другой коцец которых закреплен на цржицах 6, установленных на осях 17, крепящихся ца бортах клавишей. На свободный конец пружины воздействует регулировочный винт 18, установленный ца кронштейне 19.Врацтецие клавишампередается от привода 20. Скатцая доска 21 служит для направления инородных примесей в емкость 22, предназначенную для их сбора.Экраны 9 выполнены в виде металлических пластин,...

Номер патента: 1170399

Опубликовано: 30.07.1985

Авторы: Баханов, Валова, Калинин, Коваленко, Кочнев

МПК: G01V 7/02

Метки: гравиметра, измерительное

...содержит шток 1 микро- метрического узла 2, жестко соединенного с измерительной пружиной 3 чувствительной системы гравиметра через скобу 4, две пластинчатые пружины 5, одни концы которьм соединены между собой Т-образной несущей планкой 6, а другие закрепленыв подвижном держателе 7, четыре пленочных тензорезистора 8 1-8, раСположены на поверхностях пластинчатых пружин 5.На схеме включения тензорезисто-. ров в мостовую измерительную цепь постоянного тока (фиг. 3) обозначены четыре пленочных тензорезистора 8 -8, подстроечный резистор 9, вольтметр 10, источник 11 питания.Измерительное устройство гравиметра работает следующим образом.Исходное положение измерительного устройства гравиметра устанавливается при таком положении, когда...
