Способ расширения температурного диапазона работы магнитного запоминающего устройства на ферритовых сердечниках с прямоугольной петлей гистерезиса

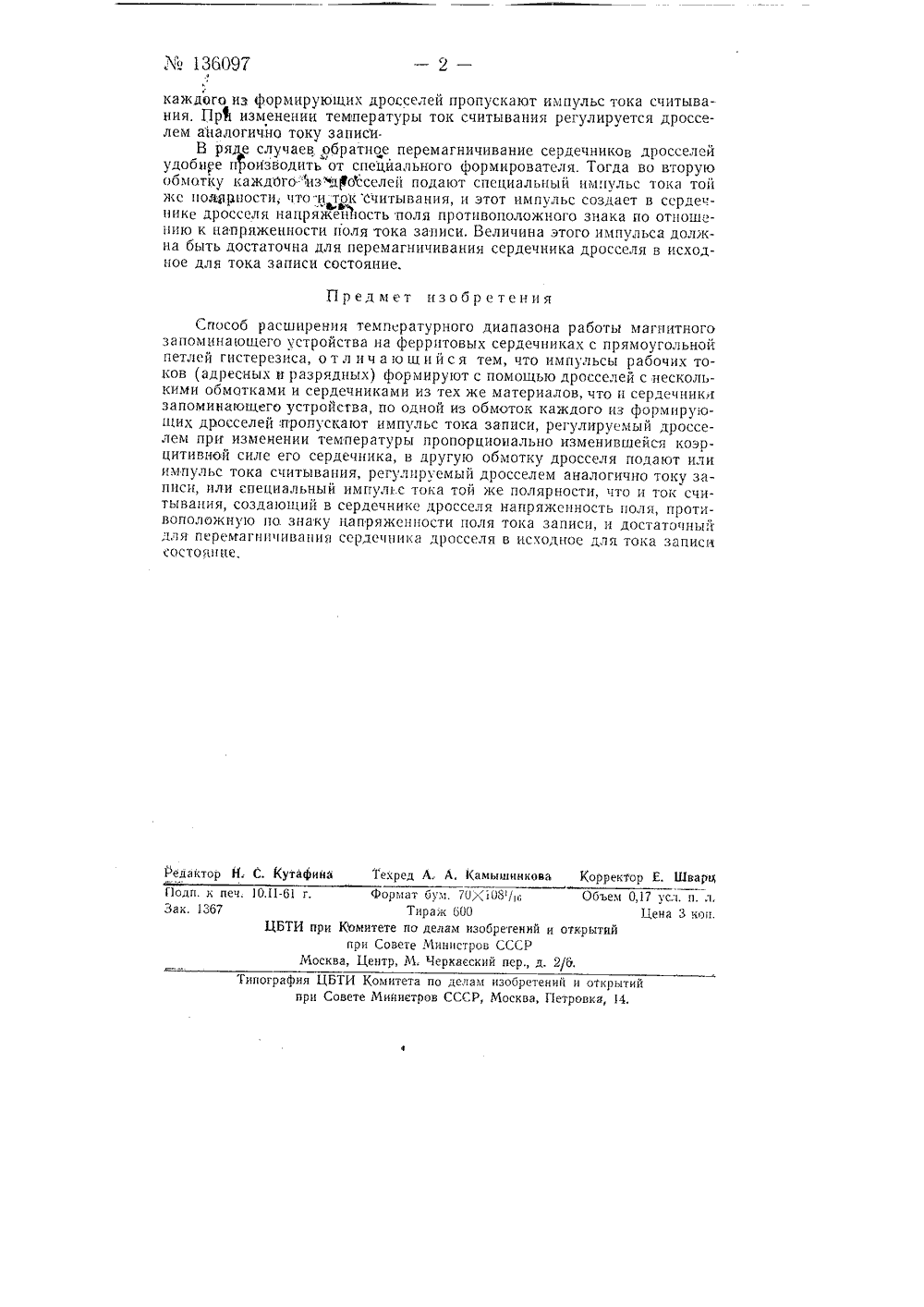

ЛЪ 136097 Класс 42 гп, 14). ссс ИЗОБРЕТЕНИ ПИС К АВТОРСКОМУ СВИДЕТЕЛЬСТВ одписная группа Л 17 Л. Г. СПОСОБ РАСШИРЕНИЯ Т РАБОТЫ МАГНИТНОГО ЗА НА ФЕРРИТОВЫХ СЕРДЕ ПЕТЛЕЙваленко МПЕРАТУРНОГО ДИАПАЗОНАПОМИНАЮЩЕГО УСТРОЙСТВАЧНИКАХ С ПРЯМОУГОЛЪНОЙГИСТЕРЕЗИСА Заявлено 5 февраля 1960 г. за Ье 653340126 в комитет по делам изобр и открытий при Совете Министров СССР е изобретений Ъ 1 за 1961 г. Опубликовано в Бюлле Известны способы расширения температурного диапазона раооты магнитного запоминающего устройства на ферритовых сердечниках с прямоугольной петлей гистерсзиса путем регулирования токов, действующих в запоминающем устройстве.Предлагаемый способ отличается от известных тем, что в качестве управляющего элемента применен нелинейный магнитный дроссель, не имеющий постоянного смещающего поля и возвращающийся в исходное состояние импульсным воздействием, Это позволяет автоматически регулировать величину тока при изменении температуры. Рабочие токи в запоминающих устройствах на фсрритовых сердечниках с прямоугольной петлей гистерезиса при записи информации и при ее считывании имеют различную полярность, Формирование импульсов рабочих токов (адресных и разрядных) производится посредством нелинейных дроссслей, причем каждый из рабочих токов, перемагничивая сердечник дросселя, подготавливает его для формирования тока другой полярности. Сердечники нелинейных дросселей сделаны из того же материала, что и сердечники магнитного запоминающего устройства. Следовательно, при изменении температуры окружающей среды коэрцптивные напряженности поля запоминающих сердечников и дросселя меняются по одинаковому закону, чем обеспечивается в значительном диапазоне температур постоянное соотношение между рабочим током и током, соответствующим пороговой напряженности поля запоминающих сердечников и сердечников дросселсй для формирования импульсов рабочих токов.На сердечнике каждого из дроссслей размещены две или более обмотки, по одной из которых пропускают импульс тока записи При изменении тсмпературы ток записи регулируется дроссслсм пропорционально изменившейся коэрцитивной силе его сердечника. По другой обмоткекаждого из формирующих дросселей пропускают импульс тока считывания, Пр% изменении температуры ток считывания регулируется дросселем аналогично току записи.В ряде случаев. обратное перемагничивание сердечников дросселсй удобнее производить от специального формирователя, Тогда во вторую обмотку каждого:"издосселей подают специальый импульс тока той жс ноаярности; что-и токсчитывания, и этот импульс создает в сердечнике дросселя напряжен 11 ость поля противоположного знака яо отношению к напряженности поля тока записи. Величина этого импульса должна быть достаточна для перемагничивания сердечника дросселя в исходное для тока записи состояние. Предмет изобретения Редактор Н: С. Кутафина Техред А: А, Камышннкова Корректор Е. Шварц Г 1 одп. к печ, 10,11-61 гЗак. 1367 Формат бум. 70 Х 108 с Тираж 600 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М: Черкасский пер., д. 2/б, Объем 0,17 уел. п. л,Цена 3 коп.Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14. Способ расширения температурного диапазона работы магнитного запоминающего устройства на ферритовых сердечниках с прямоугольной петлей гистерезиса, о т л и ч а ю щ и й с я тем, что импульсы рабочих токов (адресных н разрядных) формируют с помощью дросселей с несколькими обмотками и сердечниками из тех же материалов, что и сердечник т запоминающего устройства, по одной из обмоток каждого из формирующих дросселей пропускают импульс тока записи, регулируемый дросселем при изменении температуры пропорционально изменившейся коэрцитивной силе его сердечника, в другую обмотку дросселя подают или импульс тока считывания, регулируемый дросселем аналогично току записи, или специальный импульс тока той же полярности, что и ток считывания, создающий в сердечнике дросселя напряженность поля, противоположную по. знаку напряженности поля тока записи, и достаточный для перемагпичивания сердечника дросселя в исходное для тока записи состояние,
