Сепаратор

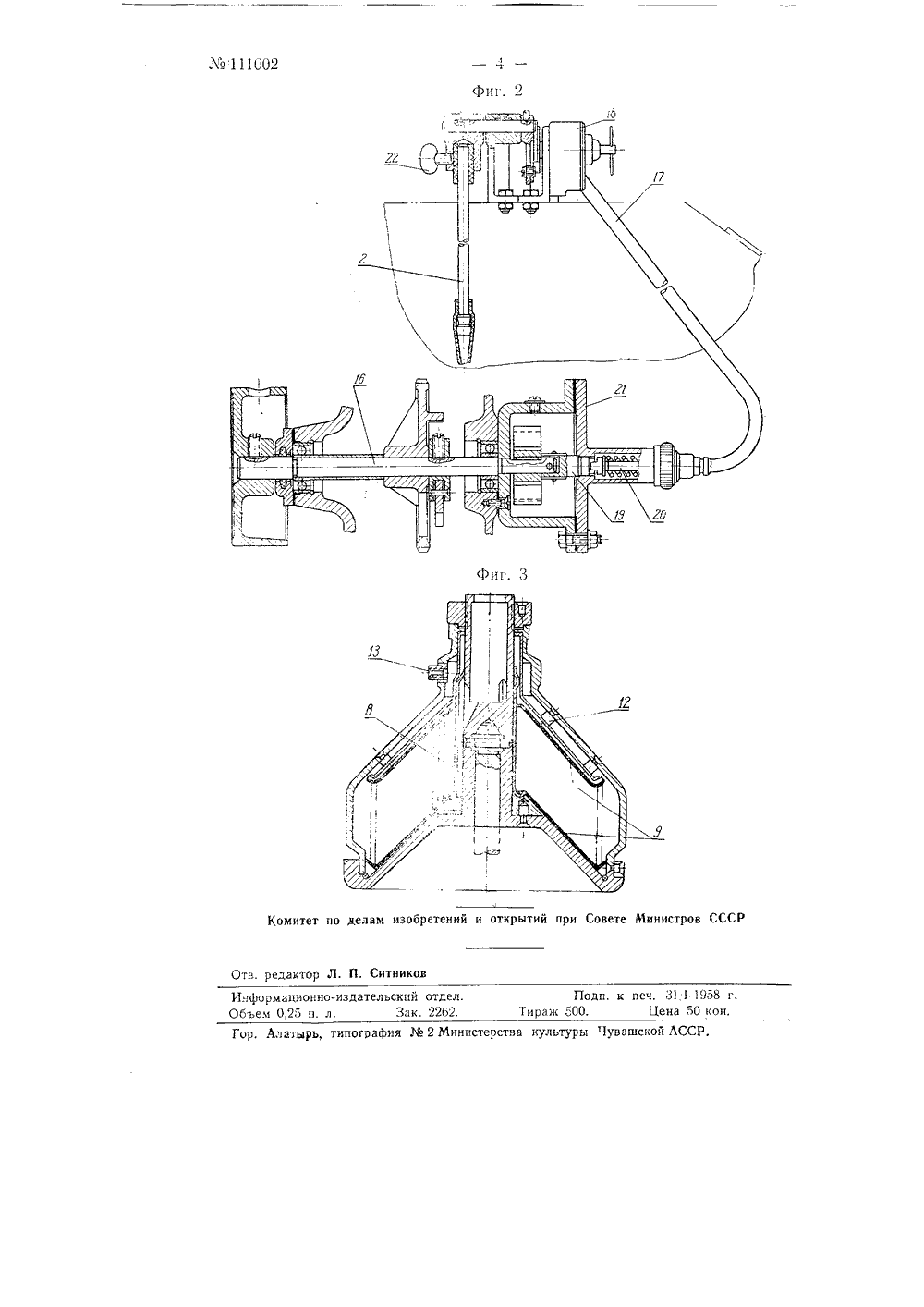

Л 1 111002 Класс 8211, 1 Ю йАЯ СССР 3";:10 ОПИ АНИЕ ИЗОБРЕТЕНИОРСКОМУ СВИДЕТЕЛЬСТВУ Новиков Бобкова,урочкина. ованя 1954 г. за М 102/13-1545 576 оаство здравоохранения СССР Предметом изобретения является сепаратор для разделения донорской крови и крови животныхрспродуцентов лечебных сывороток на плазму-сыворотку и форменные элементы.Извсстныс сепараторы того же назначения, оборудованные приемной чашей, регулировочной камерой с ноплавковым устройством и барабаном с пакетом конусных тарелок, нс гарантируют сепарации крови без гемолиза эритроцитов и не обеспечивают подачу в барабан сепаратора однородной по физическому составу крови с последующим разделении фракций крови по их удельному весу.Этот недостаток устранен в описываемом сепараторе. В приемной чаше установлена мешалка, приводимая в колебательное движение гибким валом и приводом от вала сепаратора. Кроме того, отверстия па конической части тарелок барабана расположены в соотвествии с соотнон 1 ением фракций сепарируемой крови.На фиг.изображен общий вид сепаратора спереди с частичными вырсзамн; на фнг. 2 - п 1 чвод и устройство мешалки; на фнг. 3 - поперечный разрез барабана сепаратора.Подлежащую сепарнровянню цитратную нли дифнбрнннрованную к 1)овь загружают нзспециальньн 1 люк с крышкой, расположенной на полусферическон крышке в приемную чашу 1. При постоянном пер емешнв анин посредством механической мешалки 2, с цсль 1 о предотврашсння самопроизвольного расслаивання 1 отстоя эритроцитов 1, кровь через пробковый кран 3 поступает в рсгуляторнло камер. 4.Поплавковое устройство 5 регуляторной камеры автоматически обеспечивает стабильное питание однородной по физическим свойствам кровью сепараторного барабаня 6.Кровь равномерной струей непрерывно поступает из регуляторной камеры через питаюцую трубку 7 во вращаюцийся барабан. В барабане кровь направляется расиредслитсльным уст)Ойсв )м тарелкодержатс.я Г и отверстиями, рясп 01 ожеиныме ня коиусной части тарелок, в межта)елопыс зазоры пакета таре. ок 9. Под действием центростремительного ускорспи 5 ООВОбождаю 1 ца 5 с 5 от фо)мснных эСъентов и,Яз.я-сыворотка оттеси 5 етс 5 через мсжтарело щыс зазоры пакета таре. Ок к оси в)а цс 5 и 51, и форменные элементы устрсмляо)с 5 к периферии барабаня.Отссиарр)ванная плазма-сыворотка по эиисоооразньм к)пала, образованным отвсрсти 5 ми в верхней торцовой части таре.ок поднимается вверх и выводится через отверстие в горг(ов 5 нс разделительной тарелки из барабана в закры 1 ьи при.мник 10, Оканива 10- ш 5 йс 5 си.ция ь ым имцс)Ох. По наклонному рожку 11 плазма-сыворотка стекает через резиновый шланг в подставляемую бутыль.Отсспарироваинье форменные элементы выводятся из оарабана ио проходу, образованному разделительной тарелкой и прикрси,енныъ к кожчх 1 Ояраозна 1 ипями, через отверстие регулировочного винта 1.") в другой закрытый приемник 14, откуда они поступают по наклонному рожку со штуцером 1) через рсзиновьш шланг в подставляемую бутыль.Мешалка приводится в движение от горизонтального вала 16 сепаратора посредством гибкого вала 17 и шестеренчатого редуктора 18, который обеспечивает колеоатсльнос движение мешалки.Гибкий вал 17 присоединяется к горизонтальному валу 1) посредством кулачковой муфты, образуемой зуоцами двух валиков привода; валик 19 привода жестко соединен штифтом с горизонтальным валом 16. Л,я поддержания валика 20 привода мешалки и для образования масляной ванны редуктора служит корпус 21 редуктора. С другой стороны гибкий вал 17 ир 5 соеди)5 стс 5 к специальному шестеренчатому рсдуктор 1 1 о, который крепится на крышке приемной чаши сепаратора. Мешалка крепится к редуктор) 18 винтом 22,Предмет изооретеии;:1. Сспаратор, предиазиа енный для разделения донорской крови и крови животных-реиродуцентов лечебных сывороток па плазму- сыворотку и форменные элементы, обор дованный приемной чашей, рсгулировочной камерой с поплавковым устройством и барабаном с пакетом конусиых тарелок, о тличающийся тем, что, с целью предупреждения гсмолиза эритроцитов и подачи в барабан однородной по физическому составу крови, в приемной чаше сепаратора установлена мешалка, приводимая в колебательное движение гибким валом и приводом от вала сепаратора.2, Сепаратор по п. 1, отлич а ю щийся тем, что, с целью разделения без гемолиза фракций крови по их удельному весу, отверстия на конической части тарелок барабана расположены в соответствии с соотношением фракций сепарируемой крови,М 111002 Фиг. 2 Фиг. 3 Комитет по делам изобретений и открытий при Совете Министров СССР Отв. редактор Л. П, Ситников Гор. Алатырь, типография 2 Министерства культуры Чувашской АССР,Информационно-издательский отдел.Обьем 0,25 п. л. Зак. 2262. Подп. к печ. 311-1958 г.Тираж 500. Цена 50 коп.
