Котляров

Номер патента: 1771909

Опубликовано: 30.10.1992

Авторы: Котляров, Свидерский, Сорокин, Царук

МПК: B23K 26/00

Метки: газолазерная, контурной, резки

...плоскости эксцентриситета, причем на свободном его конце расположен щуп, прижимаемый к поверхности заготовки пружиной,При использовании наклонного или смещенного с оси фокусирующей линзы луча при резке листового материала позволяет управлять поперечной формой реза - его для отслеживания контура реза с сохранением указанных свойств результатов обработки обеспечивается поворот линзы для сохранения нормального положения эксцентриситета к направлению реза.Все перечисленные преимущества обработки, достигаемые в результате использования изобретения, получаются за счет введенных в его конструкцию отличий - смещения линзы и поддержания этого смещения в необходимом направлении - в плоскости, перпендикулярной направлению вектора скорости...

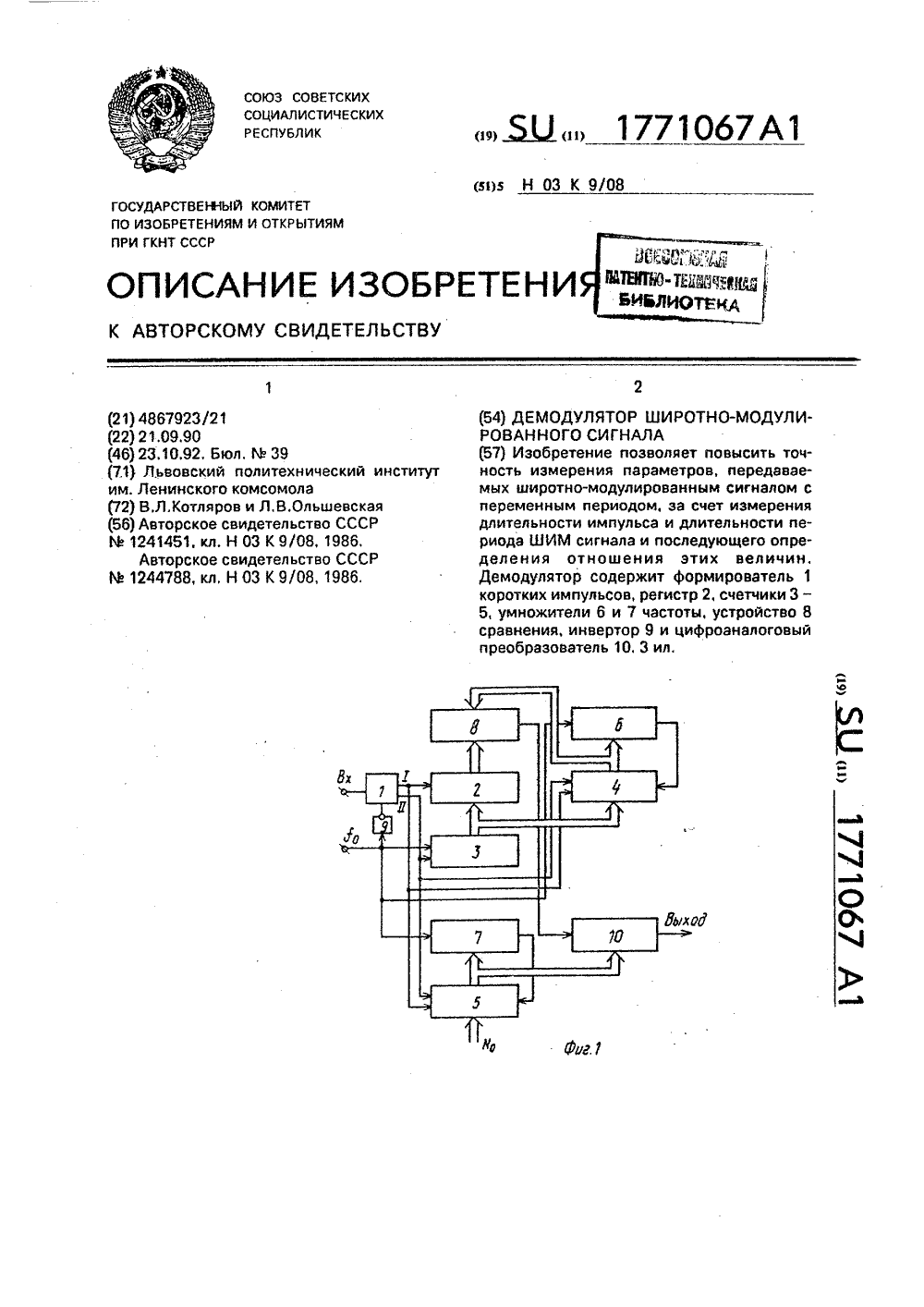

Номер патента: 1771067

Опубликовано: 23.10.1992

Авторы: Котляров, Ольшевская

МПК: H03K 9/08

Метки: демодулятор, сигнала, широтно-модулированного

...образуется импульс,устанавливающий счетчик 3 в нулевое состояние (фиг.2 б, момент с 1). В счетчик 3начинают поступать импульсы опорной частоты О. В момент окончания входного импульса (момент тг) значение кода Й 1,соответствующего значению разрядов счетчика 3, переносится в регистр 2 импульсомс первого выхода формирователя 1 (фиг.2 д),Процесс счета в счетчике 3 продолжается. Вмомент окончания периода входного сигнала (момент тз) счетчик 3 достигнет значения,соответствующего коду Йз, Импульс со второго выхода формирователя 1 переноситзначение кода Йз в счетчик 4 и устанавлива-ет счетчик 3 в нулевое состояние, Крометого, этот импульс переносит значение кодаЙо в счетчик 5, В результате поступленияимпульсов Ьо на вход счетчиков 4 и 5...

Номер патента: 1441520

Опубликовано: 15.09.1992

Авторы: Бакулов, Белоусов, Васильев, Котляров, Макеева, Цыганова

МПК: A61K 39/02

Метки: антигена, листериозного

...и основном из фракции ци-топлаэмы и мелких осколков клеточнойстенки листерий, проверяют на стерильность.,Стаипартиируют по содержанию белка (3,0-3,3 мг/мл) и ИК-спектроскопии (в диапазоне 780-1500 см ). Затеи образцы антигена, полученные из серонаров 1 и 2 р смешинают н равных пропорциях и разливают и стерильные ампулы по 1 мл. Намораживают в течениеь 48 ч при температуре минус 40 С, после чего проводят его сублимационную сушку. В сухом антигене определяют остаточную влажность, которая не должна превышать 37.Цитоплаэменный листериозный антиген для РСК представляет собой белый порошок с желтоватым оттенком, хорошо растворяияцийся в физиологическом растворе.П р и и е р 2. Для оценки специфической активности полученного анти-...

Номер патента: 1756075

Опубликовано: 23.08.1992

Авторы: Котляров, Сорокин, Царук

МПК: B23K 26/00

Метки: заготовок, лазерной, различной, режима, резки, толщины

...толщины.Заготовка 3 переменной толщины из заданного материала располагается на столе 1 лазерной установки, имеющем.управляемый привод 2 перемещения вдоль направления резки. При использовании в качествесигнала иэ зоны обработки направления истечения газовой струи иэ реза под столом за отверстием в нем располагаются пневматические датчики 4 соосно с лазерным излучением с опережением и отставанием по направлению резки. Датчики подключены к анализатору 5 сигналов, исполнительному механизму 6 привода стола и записывающе му прибору 7, Подается излучение постоянной мощности,достаточной для разрезания заготовки наибольшей толщйны; и включается подача стола "1 с заготовкой 3. Независимо от изменения толщины заготовки скорость резки...

Номер патента: 1754488

Опубликовано: 15.08.1992

Авторы: Власов, Гладких, Гончарова, Котляров, Кутасов, Пращикин, Соколов, Фролов

МПК: B60C 9/18

Метки: брекер, пневматической, шины

...на ЭВМ расчеты показали, что использование предлагаемого технического решения позволяет снизитькасательные напряжения в зоне кромок(72) В.Н Гладких Котляро (56) Зая кл. В 60 (54) БРЕ (57) Изо радиаль рельсов к конст работос.,Ж 175448 шин. Вместо профилированных деталей из высокоэластичной резины, накладываемых на и под кромки брекера, используются каландрованные высокоэластичные резиновые ленточки, которые накладываются на кромки слоев брекера и охватывают каждый слой с обеих сторон, Модуль сдвига этой резины ниже, чем у резины, используемой для обрезинки корда (но не менее 0,2 от него), Это позволяет снизить касательные напряжения на границе корд - резина, являющиеся причиной разрушения зоны кромок брекера, В результате этого...

Номер патента: 1750413

Опубликовано: 23.07.1992

Авторы: Гладких, Дроздова, Котляров, Рекитар, Щербакова

МПК: B29D 30/06

Метки: каркасов, машенька, пневматических, покрышек, радиальных, шин

...плоскости, но могутбыть произвольно смещены относительно друг друга (фиг.1).На фиг.2 приняты следующие обозначения; толщина нити каркаса с 1;расстояние между нитями 1, толщина каркаса 6 К. После формования (на 1. стадиисборки) каркаса на резиновой диафрагме 3 его слои 1 а, 16, 1 в вытягиваютна резиновой диафрагме 3 до диаметра Рс, определенного внешними размерами покрышки (фиг,3).Формование осуществляют до проникновения нитей корда одного слояв другой и образования каркаса толщиной меньшей суммарной толщины нитей корда в слоях, при этом 1,4((Ра/РР с 1,8.В результате этого процесса ипоследующей вулканизации нити кордараздвигаются, расстояние между нимиувеличивается до 1 и благодаря вязкоупругим свойствам резины нити корда из одного...

Номер патента: 1742099

Опубликовано: 23.06.1992

Авторы: Басс, Белов, Котляров, Новиков, Осипов, Потапов, Терехов

МПК: B29C 67/12, B29D 30/38

Метки: материал, наложения, прослоек, резиновых, резинокордный

...также тем, что устройство снабжено смонтированными над дублировочным транспортером этажно установленными прослоечными транспортерами, у входных концов прослоечных транспортеров смонтированы ориентирующие конусообразные валики, обращенные вершинами навстречу друг другу и установленные в одной плоскости, а у выходных концов прослоечных транспортеров смонтированы один над другим дополнительные ориентирующие конусообразные валики, также обращенные вершинами навстречу друг другу.На фиг, 1 изобра:кено устройство, общий вид; на фиг. 2 - . вид А фиг. 1.Агрегат содержит смонтированные по ходу технологического процесса диагонально-резательную машину 1, стыковочный транспортер 2, компенсационное устройство 3, дублировочный транспортер 4,...

Номер патента: 1741281

Опубликовано: 15.06.1992

Авторы: Дзичковская, Котляров, Мотыжев

МПК: H04J 3/00

Метки: двух, одному, передачи, приема, проводу, сигналов

...когда триггер 21 находится в состоянии "Лог.1", напряжение навыходе интегратора. состоящего в это времяиз усилителя 4, конденсатора 5 и резистора2, растет со скоростью, пропорциональноймодулю первого входного сигнала (эпюры 1и 2 на фиг, 2), Когда напряжение на выходеинтегратора достигнет уровня +О 0, на выходе первого компаратора б появится сигнал"Лог.1", которым триггер 12 по В-входу будет установлен в состояние "Лог.0). Приэтом ключ 3 переключится, и теперь интегратор будет образован усилителем 4, конденсатором 5 и резистором 16 с небольшимсопротивлением, а к входу интегратора будет подключен мощный источник 9 опорного напряжения +00 положительнойполярности, под воздействием которого напряжение на выходе интегратора...

Номер патента: 1739067

Опубликовано: 07.06.1992

Автор: Котляров

МПК: F02P 5/145

Метки: зажигания, опережения, регулятор, угла

...прерывателя ДВС происходит запуск одновибратора 5 и на короткое время замыкаетсяключ 8, При этом в АЗУ 9 запоминаетсянапряжение, которое было в этот момент наотводе резистора 6 (в точке "Ь" схемы), Ус 5 10 15 20 25 30 35 40 45 50 55 тановка триггера 11 в "0" и образование искры в ДВС происходит в момент срабатывания компаратора 10, т,е. когда напряжение на движке резистора 6 станет равным напряжению на выходе АЗУ 9.На временной диаграмме (фиг. 2) представлен случай, когда движок потенциометра 6 находится в нижнем (по схеме) положении и напряжение на нем равно напряжению в точке с схемы, т.е, для случая максимального запаздывания по сравнению с положением контактного прерывателя (датчика), При перемещении движка потенциометра 6 вверх (по...

Номер патента: 1737467

Опубликовано: 30.05.1992

Авторы: Брандорф, Квурт, Котляров, Холоша

МПК: G06G 7/26

Метки: аналого-цифровой, нелинейный

...на входе счетчика 4результата, а при считывании сигнала 10 накаждый импульс с выхода блока 1 поступитдва импульса на вход счетчика 4,Каждый импульс блока 2 запускает блок1, и на его выходе появляется пакет импульсов, число импульсов в пакете пропорционально входному напряжению Чх, Все этиимпульсы поступают на вход счетчика 4 результата через дифференцирующую цепь 5и элемент 7 ИЛИ. Кроме того, каждый импульс блока 1 поступает на вход элемента 6ИЛИ-НЕ и на С-вход К-триггера. Если навыходах ПЗУ 3 в момент поступления очередного импульса снимается код 10 (фиг, 1,2), то сигнал единицы первого разряда поступает на выход элемента 6 И - НЕ в видеотрицательного импульса, его задний фронтдифференцируется цепью 8 и через элемент7 ИЛИ поступает...

Номер патента: 1737094

Опубликовано: 30.05.1992

Авторы: Котляров, Кузьменко, Марков

МПК: E21B 7/00

Метки: бурения, буровой, вертикальной, вращения, выработки, механизм, подачи, радиальных, скважин, станок

...обеспечивает взвешенное состояние твердых частиц выбуренной породы в промывочной жидкости, предварительно залитой в вертикальную скважину. Включается шламовый насос 27, который закачивает промывочную жидкость с твердыми частицами выбуренной породы и нагнетает ее в гидроциклон 30, где происходит разделение суспензии: шлам (твердые частицы выбуренной породы) поступают в шламосборник 33, а очищенная промывочная жидкость - в емкость 29 и из нее снова в вертикальную скважину,Когда плашки 47 дойдут до конца окон 39 распределительный блок 45 подает дав- ление в гидроцилиндр 43, одновременно сообщив дополнительный гидроцилиндр 44 со сливом. В результате этого плашки 47 под действием пружин возвращаются в исход 5 10 15 20 25 30 35 40 45 50 55 ное...

Номер патента: 1732344

Опубликовано: 07.05.1992

Авторы: Брандорф, Квурт, Котляров

МПК: G06F 7/60

Метки: накопитель, цифровой

...коде, В вычитателе происходит вычитание М-С, где С - накапливаемая частная сумма кодов, поступающих на входцифрового накопителя,Подобное решение в построении цифровых накопителей не существует.На чертеже представлена структурнаясхема цифрового накопителя.Накопитель содержит регистр 1, коммутатор 2, сумматор 3, элемент ИЛИ 4 и вычитатель 5, причем выход коммутатора 2соединен с информационным входом регистра 1, выход которого соединен с первымвходом сумматора 3 и с выходом 6 суммыцифрового накопителя, второй вход сумматора 3 соединен с входом 7 слагаемых цифрового накопителя, первыйинформационный вход коммутатора 2 соединен с выходом сумматора 3, первый управляющий вход коммутатора 2 соединен свыходом переполнения цифрового...

Номер патента: 1732260

Опубликовано: 07.05.1992

Авторы: Ильин, Козлов, Котляров, Урбах

МПК: G01N 29/10

Метки: железнодорожных, пера, подошвы, рельсов, ультразвукового

...рельса сроля пера подошвы жел езнодорожных внутренней стороны железнодорожной корельсов; на фиг. - сечениеф . 2 - е ие А-А на фиг. 1; 10 леи, Точку ввода А ультразвукового излучена фиг, 3 - буквенные о о,3 - б б значения геомет- ния располагают на расстоянии Н от осирических параметров, и ис ользуемыхвмате- симметрии рельса 2, которое выбирают изматическом выражении для выдля выбора условия(х,758)Нх, При этом контролюасстояния от точки излучения до оси сим- подвергают внешнее (по отношению к корасстояния от точки излучения15 лее) перо подошвы рельса 2, которое испыметрии рельса,На схеме (фиг, 1) обозначены преобра- тывает большие растягивающиезователь 1, рельс , ось луча , у2, 3 угол 4 между напряжения при переходе подвижного...

Номер патента: 1731557

Опубликовано: 07.05.1992

Авторы: Дворников, Котляров

МПК: B23K 37/00

Метки: грата, плоских, поверхностей, удаления

...содержит копирный блок 1 и ударную головку 2, Копирный блок 1 состоит из обечайки 3, верхнего опорного диска 4 с упорами 5, нижнего диска 6, в пазах которого размещены копирные элементы в виде роликов 7, свободно подвешенные на гооизонтальных 4 осях 8, исключающих выпадание роликов 7 из копирного блока 1, диаметр которых превышает глубину пазавюзиУдарная головка 2 состоит из корпуса 9, в котором по окружности посредством винтов 10, втулок 11 и гаек 12 крепятся с возможностью ре(уллрования по высоте режущие элементы (бойки) 13, выполненные в виде дисковых пластин с режущими кромками.Копирный блок 1 крепится к фланцу 14 корпуса 15 обрабатывающей головки 16, а ударная головка 2 установлена на шпиндель 17 обрабатывающей головки...

Номер патента: 1728679

Опубликовано: 23.04.1992

Авторы: Котляров, Сомченко

МПК: G01K 7/32

Метки: термометр, цифровой

...3 с фильтром нижних частот и формирователем вырабатывает импульсы, частота следования которых равна разности частот датчика 1 и генератора 2, Делитель 4 делит разностную частоту сигнала на выходе смесителя 3, Импульсы, поступающие с выхода делителя 4, включают на время своей длительности ключ 6, и импульсы с выхода генератора 2 поступают на счетный вход счетчика 9 результата и на С-вход триггера 12, Задний фронт импульса делителя 4 запускает цепочку одновибраторов 5 и 7, которые вырабатывают два коротких импульса, следующих один за другим, Импульс одновибратора 5 переносит своим задним фрОнтом результат из счетчика 9 в регистр 8, затем импульс одновибратора 7 устанавливает в исходное состояние счетчик 9 результата, При подсчете...

Номер патента: 1715515

Опубликовано: 28.02.1992

Авторы: Гринберг, Котляров, Мизиряк, Созинов

МПК: B23C 3/02

Метки: вращения, поверхностей, тел

...ведут торцовой фрезой 1. Обрабатываемая деталь 2 по внутренней поверхности 3 имеет пзипуск 4 глубиной т. Фреза снабжена режущими зубьями 5. Перед началом обработки фрезу устанавливают по эталонной обработанной поверхности (не показано), разворачивая ее в направлении перемещения Ь, и фиксируют в положении; при котором вершины 6 трех зубьев,5 одновременно касаются эталонной обраб 0- танной поверхности, диаметр которой, равен внутренней пов )рхности 3, причем один: аю 50 сссс 1 Т 15515 А 1(54) СПОСОБ ОБРАБОСТЕЙ ТЕЛ ВРАЩЕНИЯ(57) Изобретение относится к области машиностроения и может быть использовано при обработке изделий типа колец. Цель изобретения - расширение технологических возможностей за счет обработки внутренних...

Номер патента: 1710642

Опубликовано: 07.02.1992

Авторы: Дементьев, Котляров

МПК: E01F 5/00

Метки: водопропускное, сооружение

...к ним в одной плоскости Ч-образныхраспорок.На фиг.1 представлено водопропускноесооружение, иродольный разрез; на фиг.2 -разрез А-А на фиг,1; на фиг,З - каркас экрана: на фиг.4 - узел на фиг.З (разрез периферийной части затвора).Водопропускное сооружение содержиттрубу 1 поднасыпью 2, затворы 3 и 4 соответственно со стороны входа и выхода трубы, представляющие собой каркас 5,выполненный в виде разрезного кольце сотогнутыми внутрь концами 6, к которымжестко прикреплен Ч-образный распорныйэлемент 7. Каркас 5 с двух сторон обтянутэластичным водонепроницаемым материалом 8 (например, полиэтиленовая пленка),края которого склеиваются по периметрукаркаса,Сооружение работает следующим образом.Перед наступлением устойчивых отрицательных...

Номер патента: 1709244

Опубликовано: 30.01.1992

Авторы: Котляров, Котов, Мережко, Полякова

МПК: G01R 29/02

Метки: импульсных, регистрации, сигналов

...определяемое элементом 13 задержки, результат деления записывается в регистр 14, Таким образом в регистр 14 заносится порядковый номер максимально засвеченной ячейки опрашиваемой страки,Работа формирователя 16 заключается в определении моментов начала и конца появления импульсов с компаратора 5. В исходном состоянии, при котором на выходе компаратора 5 импульсов нет, триггер 21 на своем выходе формирует нулевой потенциал, Он поддерживается сигналом с выхода элемента И 19, управление которыМ осуществляется импульсами с одновибратора 18 и инвертора 17,При появлении на выходе компаратора первого импульса на время его длительности элемент И 20 по одному входу открывается. На другой вход продолжают поступать импульсы с одновибратора 18,...

Номер патента: 1704990

Опубликовано: 15.01.1992

Авторы: Бобылев, Коваленко, Котляров, Мурзин, Свидерский, Сорокин, Царук

МПК: B23K 26/00

Метки: гравировки, лазерной

...изделия вы. бирают тип излучения по длине волны в зависимости от расчетного значения коэффициента поглощсция (Бугера):, 2 уупл0 о 4 ргде Р - мощность излучения; Оо - диаметр перетяжки;и выбирают линзу по требуемому фокуснолу расстоянию Р -ОЬГ --- до где Юl р - критическая плотность мощности лазерного излучения;бо - диаметр лазерного излучения о плоскости акустики;а- коэффициент поглощения лазерного излучения обрабатываемого материалом;Р - мощность лазерного излучения,Составитель В.Котляров Редактор М.Васильева Техред М.Моргецтал Корректор О.КравцоваЗаказ 153 Тираж Подписное ВНИИПИ Государстоеццого комитета по изобретешгям и откры 1 иял 1 при ГК 1 Т СССР 113035, Москоа, Ж, Раушскдя цаб., 4/5 Произоодстоенцо-издательский комбинат...

Номер патента: 1701138

Опубликовано: 30.12.1991

Авторы: Бакалова, Велибеков, Велибекова, Котляров

МПК: A01C 1/00

Метки: гороха, семян, травмирования

...поверхности, к слаботравмированным - менее 1/2 поверхности, Нетравмированные - не окрашиваются, Поэтому нет необходимости использовать увеличитель- Б ные приспособления, снимать оболочку семени, подогревать красящее вещество, дополнительно просматривать семена на наличие травм,5 мин. Раствор прост в валяет за короткое вреокрашивание места позование раствора менее ции приводит к удлинего процесса, получению ой окраски. Увеличение твора выше 1,50/ дает растную окраску, Семетво ром.растворе выдерживать о он не успевает проник- вступить во взаимодейыми тканями и окраска и выдерживают 3 приготовлении, по мя получить четкое вреждения. Исполь 1-ной концентра нию технологическ слабой неконтраст концентрации рас сильную, но некон на обжигаются...

Номер патента: 1700553

Опубликовано: 23.12.1991

Авторы: Котляров, Ольшевская

МПК: G06F 3/00

Метки: вывода, информации

...13 с другими узлами и элементами устройства,Счетчик 6 и делитель 2 при этом находятся в нулевом состоянии, Тогда на первые адресные входы одноразрядного ПЗУ 9 с выхода коммутатора 4 поступает код,записанный в первой тетраде счетчика 3 результата.На вторые адресные входы ПЗУ 9 с выхода счетчика 8 поступает код очередного выводимого столбца. Делитель 2 меняет свое состояние, например, с О до 7, При этом с выхода ПЗУ 9 через элемент И 17 на информационный вход первого регистра 13, выбираемого с помощью дешифратора 10, поступает код изображения столбца, номер которого записан в счетчике 8, для символа, код которого записан в первой тетраде счетчика 3. Этот код изображения заносится в регистр 13 с помощью импульсов, поступающих на тактовый...

Номер патента: 1698782

Опубликовано: 15.12.1991

Авторы: Бакулов, Котляров, Николайчук

МПК: A61K 39/07, G01N 33/53, G01N 33/556 ...

Метки: диагностикума, сибиреязвенного, эритроцитарного

...при 1500 об/мин в течение 10 мин.Более низкие концентрации культуры(90 млрд/мл и меньше) не обеспечиваютполучения активного антигена. При снижении амплитуды ультразвуковых колебаний до 15 мкм и менее активность сибиреязвенного антигена уменьшалась независимо от времени воздействия ультразвука. При5 10 15 20 25 30 35 40 45 55 уменьшении времени обработки бактерий ультразвуком до 10 мин отмечали снижение активности антигена. Использование фильтров с меньшим размером пор (М 2-3) замедляет процесс фильтрации и приводит к снижению активности антигена. Более низкие концентрации белка не обеспечивают изготовления активного диагностикума, поэтому при исследовании положительных проб сыворотки возможно получение отрицательных результатов,П...

Номер патента: 1693250

Опубликовано: 23.11.1991

Авторы: Гильфер, Карпов, Котляров, Курц, Юртаев

МПК: E02F 5/18, E21D 9/06

Метки: проходческий, щит

...в предварительно приготовленный котлован 3. напри 10 20 30 35 40 мер около насыпной дороги 35 с одной ее стороны, основания 1 краном за счет петель 8. Выставляется заданное расположение основания 1 относительно горизонтальной поверхности за счет вращения рукоятками 22 винтов 5 в гайках 6 кронштейнов 7 основания 1, при этом плита 4 упирается в стенку 36 котлована 34, осуществляя надежную установку основания 1 в котловане 34. Опорную раму 10 устанавливают в хвостовой части основания 1 за счет перемещения ее на роликах 12 по направляющим 23, После чего производят установку перед плитой 14, связанной со штоками 13 домкратов 11, элемент 26 в виде металлической трубы заданного диаметра (порядка 1000 мм и более) таким образом, чтобы его...

Номер патента: 1693028

Опубликовано: 23.11.1991

Авторы: Жураковский, Котляров, Худяков

МПК: C12C 7/00, C12C 7/22

Метки: варки, процессом, разрежением, сусла

...плотности сусла, при егофактической температуре, и сигнал, соответствующий величине температурной корракции. В результате на выходе блока 11 25суммирования формируется сигнал, соответствующий плотности сусла при заданной .в лнтервале 15-20 С температуре, которыйпоступает на вход регулятора 14 плотности,вфход которого соединен с реле 15 переключений,Текущее значение плотности сусла в регуляторе 14 плотности сравнивается с введэнным в нем с помощью встроенногоэЭдатчика заданным (требуемым) значением плотности, соответствующим конкретному сорту, Текущее значение плотностисравнивается также с установленным значением плотности сусла в регуляторе 14,при достижении которого можно прекращать подачу пара, Величина установленного значения...

Номер патента: 1679504

Опубликовано: 23.09.1991

Авторы: Брандорф, Квурт, Котляров, Холоша

МПК: G01R 31/04

Метки: клавиатуры, контактов, проверки

...содержит клавиатуру 1, блок 2 индикации, регистр 3, группу токозадающих резисторов 4, элемент ИЛИ 5, триггер 6, элемент НЕ 7, генератор 8 тактовых импульсов, выходы 9 устройства.Особенность работы состоит в том, что в течение одного периода вырабатываемых генератором импульсов полпериода отводится на занесение информации в триггеры регистра, а полпериода - для проверки контактов клавиатуры.При исправных контактах в переключателях клавиатуры в те полупериоды, при которых с выхода элемента НЕ 7 снимается низкий (нулевой) потенциал, с выхода элемента ИЛИ 5 снимается низкий потенциал, и триггер 6 неисправности находится в нулевом состоянии, устройство подтверждает исправность контактов.Если какой-то контакт неисправен...

Номер патента: 1677666

Опубликовано: 15.09.1991

Авторы: Адлер, Брандорф, Котляров

МПК: G01R 27/26

Метки: емкости, сопротивления, утечки, электрической

...медленный рост напряжения на выходе интегратора от уровня 02 к уровню Оз (фиг.2). В это время открывается элемент И 28 и импульсы с выхода умножителя частоты 27 начинают подсчитываться счетчиком 29, Когда напряжение на выходе интегратора станет равным Оз (момент времени тз), соабатывает компаратор 11 и устанавливает триггер 19 в единичное состояние, элемент И 28 закрывается. Начинается быстрое падение напряжения на выходе интегратора (участок 1 з - т 4). В момент, когда напряжение на выходе интегратора при уменьшении станет равным 02, выходной сигнал компаратора 12 перенесет числа из счетчиков 25 и 29 в регистры 26 и 31, причем число, переносимое со счетчика 29 в регистр 31, изменится в соответствии с записью в постоянном...

Номер патента: 1675674

Опубликовано: 07.09.1991

Авторы: Грицив, Котляров, Резниченко, Холоша

МПК: G01F 1/00

Метки: жидкостей, расхода, суммарного

...который вырабатывает короткий импульс, Длительность этого импульса меньше периода сигнала опорного генератора 2. Этот импульс устанавливает в "1" триггеры 15 и 16, переносит в регистр 33 число из счетчика 6 и в регистр 34 число иэ счетчика 7, а также переносит число, набранное первой группой 17 коммутирующих элементов, в счетчик 7 и число, набранное второй группой 18 коммутирующих элементов, в счетчик 6. После этого начинается подсчет импульсов от датчика 37 температуры счетчиками 6 и 7. Причем счетчик 6 считает эти импульсы до тех пор, пока число в счетчике 8 не станет равным числу, набранному в третьей группе 19 коммутирующих элементов. Когда это произойдет, срабатывает блок 35 сравнения и устанавливает в "0" триггер 15. Элемент И . 25...

Номер патента: 1673879

Опубликовано: 30.08.1991

Авторы: Губанов, Котляров, Швецкий

МПК: G01K 7/32

Метки: термометр, цифровой

...3, то первый импульс третьего устройства 19 сравнения установит триггер 16 в "0" и делитель 13 опорной частоты остановится, так как ключ 12 разомкнется. В этот момент в делитель 13 опорной частоты поступит и импульсов, В момент срабатывания устройства 15 сравнения триггер 16 будет установлен в "1", ключ 12 замкнется и делитель 3 частоты вновь будет подсчитывать импульсы генератора 3 и последующее его переполнение уже произойдет в за и тактов до срабатывания первого устройства 15 сравнения,Начало счетного интервала Т в термометре происходит в момент переполнения счетчика 11 опорной частоты, При этом четвертый триггер 20 разрешает коммутатору 5 пропускать импульсы на вход вычитания реверсивного счетчика результата 6, а после его...

Номер патента: 1670771

Опубликовано: 15.08.1991

Авторы: Брандорф, Котляров, Свирщев, Сергиенко

МПК: H03K 3/28

Метки: генератор, импульсов, управляемый

...- выходэлемента ИЛИ - НЕ 4(момент т 1) и в точке Сг на временной диаграмме фиг, 2) к входу инвертора 2 подключается источник тока, транзистор 6 и напряжение на его момент времени сразу же за т). В то жв время через конденсатор 14 в точку 01 передается с выхода элемента ИЛИ - НЕ 3 отрицательный перепад и конденсатор 14 начинает заряжаться через резистор 8 к напряжению в точке А 1, Через некоторое время (в момент т 2 на временной диаграмме фиг, 2) конденсатор 14 зарядится настолько, что напряжение в точке А 1 упадет до уровня, при котором инвертор 1 попадет в режим активного усиления благодаря обратной связи с выхода инвертора 1 на его вход (с точки А в точку 0) через резистор 8. Такое состояние инвертора может продолжаться как угодно...

Номер патента: 1661000

Опубликовано: 07.07.1991

Авторы: Егорова, Котляров, Кутасов, Пращикин, Шишкин

МПК: B60C 9/18

Метки: автомобилей, грузовых, пневматическая, радиальная, шина

...с двух сторон так, что толщина резины одинакова с обеих сторон слоя, расположены так, что нити корда в этих слоях находятся одна от другой на расстоянии Ь 1 от 0,1 до 0,5 диаметра нити корда б 1. На верхний слой брекера (фиг.1) или по обе стороны брекера (фиг.2) наложены кольцевые прокладки 3 из обрезиненного одностренгового корда (123 К 11 ТС 0) 4, обрезиненного с двух сторон, причем толщина обрезинки одинакова с двух сторон и такова, что расстояние между нитями металлокорда 28 л 22/15 и корда 123 К 11 ТС 0 не превышает суммы диаметров этих нитей: "2б 1+ б 2,При ширине кольцевых прокладок, превышающей ширину брекера, они выполняют роль профилированных резиновых деталей, которые необходимы при конструкциях известных...
