Номер патента: 1670771

Опубликовано: 15.08.1991

Авторы: Брандорф, Котляров, Свирщев, Сергиенко

МПК: H03K 3/28

Метки: генератор, импульсов, управляемый

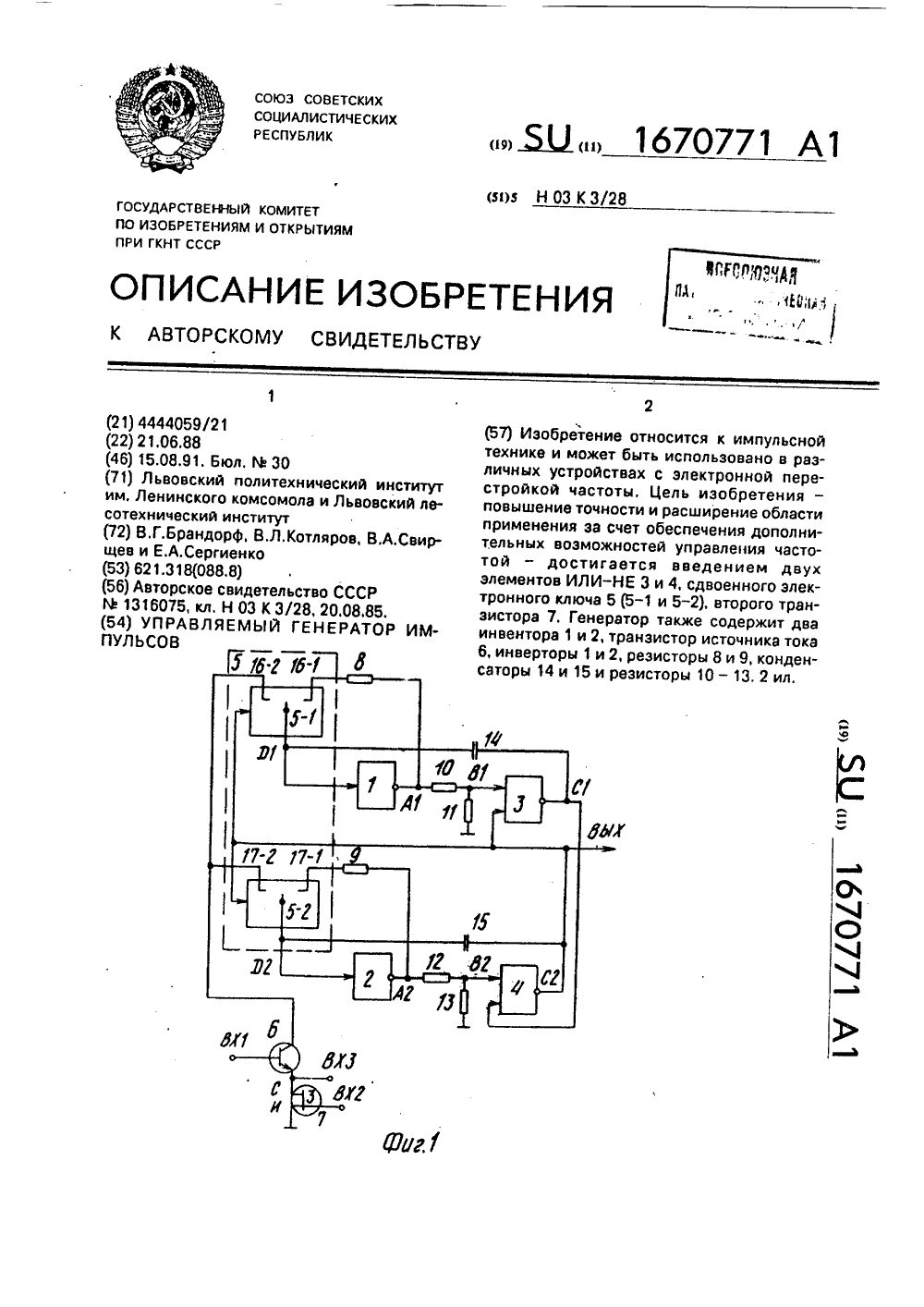

...- выходэлемента ИЛИ - НЕ 4(момент т 1) и в точке Сг на временной диаграмме фиг, 2) к входу инвертора 2 подключается источник тока, транзистор 6 и напряжение на его момент времени сразу же за т). В то жв время через конденсатор 14 в точку 01 передается с выхода элемента ИЛИ - НЕ 3 отрицательный перепад и конденсатор 14 начинает заряжаться через резистор 8 к напряжению в точке А 1, Через некоторое время (в момент т 2 на временной диаграмме фиг, 2) конденсатор 14 зарядится настолько, что напряжение в точке А 1 упадет до уровня, при котором инвертор 1 попадет в режим активного усиления благодаря обратной связи с выхода инвертора 1 на его вход (с точки А в точку 0) через резистор 8. Такое состояние инвертора может продолжаться как угодно...

Номер патента: 1604583

Опубликовано: 07.11.1990

Авторы: Ковалев, Левин, Свирщев

МПК: B24B 53/14

Метки: круга, правки, шлифовального

...устройства к работе и егоработа заключаются в следующем,В зависимости от заранее рассчитанного угла доворота правящего инструмента относительно приводного диска б посредством гаек 15 по шкале 19 (фиг.2) устанавливают требуемый радиус инерции ги 2. Устройство устанавливают на стол станка, заранее проплавленный известным способом шлифовальный круг вводится в контакт с натягом с фрикционным покрытием приводного диска б и задают ему вращение вместе с приводным диском б со скоростью Ч,р Вращение приводного диска б через обгонную муфту передается правящему инструменту вместе с инерционными роликами, которые, обкатываясь по центральным колесам 10 и 11, создают силы инерции, за счет которых увеличивается угловая скорость инерционных...

Номер патента: 1549724

Опубликовано: 15.03.1990

Авторы: Ковалев, Свирщев

МПК: B24B 1/00, B24B 7/02

Метки: шлифования

...способа съема припуска при шлифовании сначала экспериментально устанавливают зависи-. мость параметров 1 и Ы характеризующих обрабатываемость материала и склонность его к возникновению дефектов шлифования от условий реализации процесса шлифования. (характеристика абразивного инструмента и обрабатываемого материала, конструкция оснастки для закрепления инструмента, режимов шлифования, применение при обработке смазочно-охлаждающих жидкостей, времени шлифования и другие условия осуществления процесса шлифо 5 15497 вания)11 етодика установления функциональной зависимости параметров 1и , от условии реализации процесса шлифования заключается в проведении полного факторного эксперимента, пе 5 ременными факторами при гроведении...

Номер патента: 1493447

Опубликовано: 15.07.1989

Авторы: Ковалев, Свирщев

МПК: B24B 53/00

Метки: круга, правки, шлифовального

...требуемых условий шлиФования, задают шаг насечки и в зависимости от радиуса круга Нк определяют количество насечек И на рабочей поверхности шлифовального круга. По полученному Б корректируют шаг 1 между насечками и по выражению (2) определяют Б 1 причем, если число насечек И на круге четное, то50И выбирают нечетньм, и наоборог, В соответствии с выражением (3) и выбранным И определяют Приращение частоты вращения рабочего элемента 3 к частоте Я,вращения приводного диска 2. Затеи вводят коррекцию ЬИ на частоту вращения Рабочего элемента, при этом приращение дя должно совпадать с направлением вращения правящего инструмента при МХ - 2 В ( О и противоположным направлению вращения при М, Х 2 иВ, ) О. При связанном вращении круга 1 и приводного...

Номер патента: 1491678

Опубликовано: 07.07.1989

Авторы: Гордеев, Ковалев, Свирщев

МПК: B24B 49/00

Метки: шлифования

...отношение амплитуды волнистости к амплитуде при И =301,6 рад/с,Т = 10 мин,5 1491678 6переменными факторами при проведении тоте нращения шпинделя станка 3 Г 71которого являются режимы и время (базовый вариант), Эффективностьшлифования (Т), а фиксируемыми пара- предлагаемого способа оценивают пуметрами являются износ режущего инст- тем изменения циклической частоты5румента (Ь), фактическое значение вращения абраэивцого инструмента понормальной составляющей (Р), отжатие динамике роста амплитуды нолнистосупругой системы (Й). После обработки ти рабочей поверхности абразивногорезультатов эксперимента получают инструмента во времени, изменениюфункциональные зависимости О = (Ь, 10 микротвердости поверхностного слояР, Т) и К = Г(Ь,Т), по...

Номер патента: 1469105

Опубликовано: 30.03.1989

Авторы: Барычев, Горожанкин, Лукьянов, Свирщев, Тимченко

МПК: E21B 44/02

Метки: бурении, долото, нагрузки, оптимальной, осевой, скважин

...элемент 3 и ин" формационный канал 5 связи на приемник 6 механических колебаний. Пульсации давления промывочной жидкости, создаваемые задатчиком 1 колебаний давления промывочной жидкости, пере-даются по каналу 2 воздействия по буровому раствору на параметрический элемент 3 и изменяют его амплитудночастотную характеристику, что приводит к изменению параметров колебаний, создаваемых долотом 4 и принимаемых приемником 6 механических колебаний.,В качестве параметрического элемента 3 может быть использован турбобур с резино"металлической пятой, жесткость которой - заданная функция от величины приложенной к ней гидравлической и осевой нагрузки. Глубина модуляции упругих колебаний бурильной колонны пульсациями давления промывочной жидкости...

Номер патента: 1433773

Опубликовано: 30.10.1988

Авторы: Авдеев, Говорков, Зуев, Ковалев, Свирщев, Устькачкинцев

МПК: B24B 19/02

Метки: канавок, станок, шлифования

...станка к работе и работа на нем производится следующим образом.Перед началом обработки детали оптическая ось оптопары за счет перемещения корпуса 15 по направляющим 16 выставляется на необходимом расстоянии по высоте относительно установочного элемента по- воротно-делительного приспособления 8. После установки положение корпуса 15 фиксируется на направляющих 16. Деталь 9 устанавливается и закрепляется в приспособлении 8. Шлифовальный круг 6 устанавливается над рабочей поверхностью устройства 7 для правки круга. С пульта 19 задается вращение шлифовальному кругу и 433732правящему устройству и осуществляется правка рабочей поверхности шлифовального круга. После правки шлифовальный круг перемещается в зону обработки детали 9.С пульта 19...

Номер патента: 1323978

Опубликовано: 15.07.1987

Авторы: Агизим, Свирщев, Фучила

МПК: G01R 23/16

Метки: анализатор, спектра, широкодиапазонный

...записываются отсчеты си на.)а самого высоко цастотного полдиапазона, а в р-ю секцию поддиапазона с граничной частотой в 2" раз мень)пей. Длительность записанной реализации сип)ала в р-й секции оказывается в 2 и " больше, цем в первой секции, цто обеспечивает в 2" "раз более узкую полосу 20 а;)ализа.Двоицно-прореживающий мультиплексор периодически подключает к входу процессора 6 быстрого преобразования Фурье выход каждой из секций блока памяти на время, достаточное лля выполнения операций ЬПФ, причем обращение к первой секции осуществляется с частотой, отвечающей условиям анализа в реальном времени самого высокочастотного поллиапазона, а в р-й секции - с частотой в 2) ф раз более 30 низкой. При этом обеспечивается анализ вреальном...

Номер патента: 1308930

Опубликовано: 07.05.1987

Авторы: Сватко, Свирщев

МПК: G01R 23/16

Метки: автоматический, анализатор, гармонических, сигнала, составляющих

...35диапазона анализатораЗатем на управляющий вход ключа 15 подается команда раэмыкания, и конденсаторы20.1-20, и начинают заряжаться от источника опорного напряжения, а напряжение на выходе операционного усилителя 22 линейно растет и соответственно изменяется частота настройки анализатораПри совпадении частоты настройки анализатора с частотой 45первой гармонической составляющейпервое пороговое устройство 13 срабатывает по сигналу первого выхода частотного дискриминатора 10, а блок 17управления дает команду раэмыканияключей 18,1 и 21.1 первой запоминающей цепочки, На конденсаторе 20,1сохраняется напряжение, соответствующее частоте настройки анализатора напервую гармоническую составляющую,Тем временем конденсаторы 20,2-20,1продолжают...

Номер патента: 1298842

Опубликовано: 23.03.1987

Авторы: Добродняк, Свирщев

МПК: H03D 3/02

Метки: детектор, синхронный

...сигнала течет через открытый диод 11 ирезистор 12. При Б,п ( 0 диод 11 закрыт, ток с выхода ОУ 4 течет черезрезистор 13 и открытый транзистор 15.Так как величины сопротивленийрезисторов 13 и 8 равны, а параметрытранзисторов 9 и 15 достаточно близки, то токи, протекающие по транзисторам 9 и 15, можно считать равными.Следовательно, конденсатор 3 получа-ет заряд, пропорциональный величиневходного тока за отрицательный полупериод. Ток, протекающий через резистор 8 д с выхода ОУ 4, перехватывается открытым диодом 7, когда он открыт, и поступает на конденсатор 3, когда диод 7 эакрыт положительным потенциалом 42 2импульса стробирования Б, .Сигналыстробирования длительностью в одинпериод детектируемой частоты вырабатываются внешними...

Номер патента: 1220761

Опубликовано: 30.03.1986

Авторы: Ковалев, Свирщев

МПК: B24B 53/14

Метки: круга, правки, шлифовального

...торцовым зубом, установленного с возможностью относительного вращения на ведомом валу рядом с ведомым колесом конической зубчатой пары, а другая расположена на промежуточном валу и связана с ним посредством вытяжной шпонки, причем на ведомом валу между ведомым колесом конической зубчатой пары и зубчатым колесом цилиндрической зубчатой пары установлена спиральная пружина сжатия, а на обращенном к блоку зубчатых колес торце ведомого колеса конической зубчатой пары выполнено отверстие, смещенное от его оси вращения на величину, равную эксцентриситету торцового зуба блока зубчатых колес. 2колес, одна из которых соединена в блок 23, расположенный на ведомом валу 11, а другая состоит из зубчатых колес 24 - 26, установленных на промежуточном...

Номер патента: 1207853

Опубликовано: 30.01.1986

Авторы: Бауэр, Геронин, Ермаков, Решетян, Свирщев, Шилов

МПК: B60R 19/46

Метки: тележка

...изображена тележка,общий вид,Тележка содержит корпус 1, установленный на колесах 2. На корпусе1 посредством кронштейна 3 шарнирноустановлен качающийся рычаг 4, накотором с возможностью поворота относительно оси 5 смонтирован буферный рычаг 6, снабженный копирнымвыступом .На корпусе 1 на оси 8 смонтирован также рычаг 9, на одном концекоторого закреплен противовес 10,а на другом - на оси 11 закрепленмаятник 12, опирающийся на планку13, закрепленную на боковых стенках корпуса 1. Маятник 12 снабженроликом 14, взаимодействующим с ког.ирным выступом 7. На выступе 15рычага 9 смонтирован фиксатор 16, накотором установлены втулки 17 и 18и пружина 19. Фиксатор 16 смонтирован с возможностью осевого перемещения в направляющей 20 для...

Номер патента: 1202833

Опубликовано: 07.01.1986

Авторы: Паршаков, Свирщев, Стефаненков

МПК: B24B 53/00

Метки: круга, правки, шлифовального

...частота колебаий правящего инструмента в1202833 где Р1 О 20 ИИПИ Заказ 8362/17 аж 768 Подпис илиал ППП "Патент", г.ужгород, ул.Проектная, 4 Изобретение относится к машиностроению и может быть использованопри шлифовании деталей из материаловс повышенной чувствительностью кусловиям обработки.Цель изобретения - повышениестойкости шлифовального круга засчет формирования в процессе правкиколеблющимся инструментом регулярного макрорельефа на его рабочей поверхности,На фиг, 1 показана схема правки;на фиг. 2 - геометрические параметры контакта правящего инструментасо шлифовальным кругом.Правящему инструменту 1 с выпуклой рабочей поверхностью, установленному со смещением и относительнооси шлифовального круга 2 в направлении его вращения,...
