Кабаков

Номер патента: 1744158

Опубликовано: 30.06.1992

Авторы: Кабаков, Разинков

МПК: D06F 43/08

Метки: текстильных, химической, чистки

...или дроссель 29, Она входит по касательной и внутренней цилиндрической поверхности и приводится в круговое движение. Под действием возникающей центробежной силы растворитель, имеющий большую плотность, чем вода движется от оси камеры 30 по спиральной траектории вниз и вытесняется в камеру 32; Конденсат водяного пара движется во внутреннем спиральном потоке, направленном вверх и отводится по патрубку 31В результате охлаждения камеры 30 с помощью охладительной рубашки 33 происходит конденсация паров, проникших иэ ка.лорифера вместе с конденсатом, При этом высокая температура отводимого конденсата водяного пара сохраняется, а температура растворителя, движущегося по охлаждаемой поверхности камеры 30, снижается. Окончательное охлаждение...

Номер патента: 1743978

Опубликовано: 30.06.1992

Авторы: Кабаков, Миронов

МПК: B62D 55/30

Метки: гусеничной, средства, тележки, транспортного, ходовая, часть

...посредством механизма 3 натяжения и надевания, Внутренняя часть рамы тележки подрессорена относительно наружной за счет установки амортизатора 4 между наружной и внутренней частями, На переднем конце внутренней части расположено натяжное колесо 5, на наружной части - опорные катки 6.Рама тележки гусеничного движителя работает следующим образом.При движении транспортного средства на натяжное колесо со стороны грунта действует сила Р. Под действием данной силы внутренняя часть рамы тележки перемещается и поворачивается на угол а в вертикальной плоскости и сжимает амортизатор, который гасит данные нагрузки и вибрации и не передает их на наружную часть рамытележки, вследствие чего повышается надежность рамы тележки и плавность хода...

Номер патента: 1740114

Опубликовано: 15.06.1992

Авторы: Брыксин, Денисов, Кабаков, Подорванов, Самойлович, Фрейденберг

МПК: B22D 7/00

Метки: изложницы, разливки, стали

...сталив изложницы сверху,Цель изобретения - улучшения качестваповерхности слитка за счет уменьшенияразбрызгивания металла при его ударе одно изложницы, Для этого в ее нижней частисоздают постоянное магнитное поле с индукцией 0,1-0,4 Тл.Способ иллюстрируется следующимпримером.П р и м е р, Слиток стали массой 0,5 тполучали разливкой сверху с наложением нанижнею часть изложницы магнитного поля.Длительность воздействия поля на расплавстали составляла 1-3 с, При использованиимагнитного поля с индукцией в указанныхпределах никаких поверхностных дефектовна слитках и прокате не выявлено,СТАЛИ В ИЗЛОЖ- относится к черной металк способам разливки стали рху, Цель иэобретения -ва поверхности слитка эа разбрызгивания металла но изложницы, Для...

Номер патента: 1726922

Опубликовано: 15.04.1992

Авторы: Волков, Кабаков, Колтун, Кохова, Рзаев, Циклаури

МПК: F01K 13/00, F24J 2/14

Метки: комбинированная, солнечная, станция, электрическая

...2, доводя параметры в низкотемпературных частях указанных теплообменников 5 и 6 до параметров, необходимых для работы турбины 14,Для поддержания параметров перегретого пара на одном уровне при переменном5 10 15 20 25 30 35 40 45 50 количестве поступающей от солнца энергии в течение дня или вообще при ее отсутствии, производится дополнительный нагрев теплопередающей жидкости в котельной установке 8, работающей на водороде (ввод 9) и газовом топливе(ввод 10), Жидкость после котельной установки 8, так же как и после системы приемников 4 модульного концентратора 3, подводится к пароперегревателю 5. Далее после парогенератора 6 теплопередающая жидкость циркуляционным насосом 7 направляется к системе приемников 3 и к котельной установке 8....

Номер патента: 1724950

Опубликовано: 07.04.1992

Авторы: Бим-Бад, Кабаков, Окунь, Стесин

МПК: F04D 29/22, F16H 41/26

Метки: колесо, лопастное, сборное

...собой тела вращения, были наиболее технологичны с точки зрения их изготовления (обладали бы наименьшей материалоемкостью и себестоимостью изготовления, изготавливались бы наиболее простыми методами, допускали бы возможность унификации технологического процесса и т, д.).При этом каждая часть 1 колеса содержит участки ведущего 2 и ведомого 3 дисков с участками лопастей 4. В зависимости от конструкции колеса и способа его изготовления (например, колесо пластмассовое или металлическое, опытное или серийное, для насосов или гидромуфт, с плоскими лопастями или пространственными и т,д.) окончательная механическая обработка может быть выполнена либо после сборки колеса из частей 1, либо путем окончательной механической обработки...

Номер патента: 1721113

Опубликовано: 23.03.1992

Авторы: Брындин, Гарост, Гольдштейн, Дурандин, Жабин, Журавлев, Кабаков, Лабзин, Миронов, Свидунович, Урбанек, Чернышев

МПК: C22C 37/06

Метки: чугун

...ток дуги 400 - 450 А, рабочее напряжение 90-130 В, расход плазмообразующего газа 0,5 г/с; состав газа: 80 аргона и 20; азота, Продолжительность обработки плазменной дугой 27 мин,Чугун заливают в разовые песчаные формы. Отливки отжигают по режиму; медленный нагрев (50 град/ч) до 600 С и выдержка 1 ч при этой температуре, затем нагрев до 850 С с выдержкой 2,5 ч и медленное охлаждение (с печью) до 400 С, дальнейшее охлаждение на воздухе. Твердость отливок после отжига НВ 332-351,Из отливок вырезают образцы для определения механических свойств, химического и металлографического анализов и проводят термическую обработку. Режим окончательной термообработки: закалка на воздухе от 980 С и отпуск при 170 - 200 С в течение 2 ч, Твердость...

Номер патента: 1711931

Опубликовано: 15.02.1992

Авторы: Кабаков, Кузнецов

МПК: A63B 69/00

Метки: видов, игровых, спорта, спортсменов, тренировки

...образуется благодаря частичной компенсации истинного веса этого мяча за счет упругих 5 сил эластичной подвески, При этом благодаря включению в тренажерное устройство нерастяжимой тяги регулируемой длины с измерителем веса и Фиксатора (крюка) высоты подвешенного мяча - эластичная под веска не вытягивается на всю возможнуюдлину под действием силы тяжести. создаваемой мячом и, следовательно, РостО и имеет заданное значение, устанавливаемое на высоте траектории выполнения, броско вого движения и Фиксируемое измерителемвеса, посредством регулирования длины, а значит. степени натяжения и, соответственно, силы тяги эластичной подвески;Эластичная подвеска по отношению к 20 свободному нровисанию (фиг.2 Я) вытянутаизбыточным весом утяжеленного...

Номер патента: 1703537

Опубликовано: 07.01.1992

Авторы: Кабаков, Миронов, Шибанов

МПК: B62D 55/30

Метки: гусеничная, средства, тележка, транспортного

...1 охватывает упор 6 боковой крышкой 8, а упор 7 - захватом 9. На раме 3 установлены опорные ролики 10, через точки крепления которых к раме 3 проходит плоскость 11, параллельная опорной поверхности гусеничной тележки. Опорные ролики могут быть объединены в каретки 12, при этом плоскость 11 должна проходить через точки крепления кареток 12 к раме 3. Гусеничная тележка охвачена гусеничной цепью 13.Ось амортизационного механизма 2 параллельна направляющим 4. Для энергонасыщенных гусеничных тракторов промышленного назначения, имеющих значительные габариты амортизационного мехенизма, угол наклона направляющих 40 должен находиться в пределах от 2 до 30 для получения оптимального угла встречи натяжного колеса с препятствием, а также для...

Номер патента: 1699850

Опубликовано: 23.12.1991

Авторы: Кабаков, Миронов, Шибанов

МПК: B62D 55/14

Метки: гусеничного, каток, опорный, подрессоренный, средства, транспортного

...свозможностью взаимного независимоговращения.5 Крометого, диск может быть ус.ановленс возможностью взаимодействия внутренней поверхностью с торцом наружной обоймы подшипника качения, запрессованногов обод,10 На фиг,1 изображено гусеничное транспортное средство с подрессоренными опорными катками; на фиг,2 - разрез А-А нафиг.1; на фиг,З - подрессоренный опорныйкаток, поперечный разрез; на фиг,4 - каток15 с диском, прижатым к торцу наружной обоймы подшипника, вариант исполнения,Подпрессоренный опорный каток 1 гусеничного транспортного средства содержит балансир 2 с втулкой 3 и ободья 4 с20 беговымидорожками 5. Ободья 4 установлены с обеих сторон балансира 2 с помощьюподшипников 6, смонтированных на втулке3 под беговыми дорожками 5, к...

Номер патента: 1695275

Опубликовано: 30.11.1991

Авторы: Башкиров, Кабаков, Куликов, Сысолятин

МПК: G05D 16/10

Метки: давления, регулятор

...полости 2, Под воздействием перепада давления между упругой мембраной 4 и седлом 5 образуется щель, через которую рабочая жидкость движется из входной полости 12, куда попадает из подводящего отверстия 16 через дроссельное отверстие 19 клапана 18 и надклапанной полости 21, в выходную полость 11, а из нее через отводящее окно 17 - на слив, Движение жидкости через дроссельное отверстие 19 ведет к появлению перепада давления на клапане 18, вызывая его открытие, в результате которого рабочая жидкость получает возможность движения из подводящего окна 16 в отводящее окно 17 на слив;Во время роста давления образованнаямежду мембраной 4 и седлом 5 щель работает как автоматически регулируемый дрос сель, управляя клапаном 18 и сбрасываячасть...

Номер патента: 1684238

Опубликовано: 15.10.1991

Авторы: Головачев, Кабаков, Нутовцев, Орлов, Пабат, Поляков

МПК: B66C 13/22, B66C 15/00

Метки: груза, грузоподъемного, подъема, приводом, средства

...контроллера,запрещающее переход на другие характе 30 ристики привода, Па мере возрастания напряжения каната код на входе А возрастаети при достижении равенства с кодом навходе Б на выходе "Равно" компаратора 10. появля ся сигнал, разрешающий срабаты 35 вание элемента И 17, сигнал с выхода которого запускает управляемый таймер.задающий с высокой точностью время изме.рения скорости возоастания усилий в канате, которое определяется частотой40 генератора 19, выбранной так, чтобы переполнение счетчика 21 происходило за 0,05 -0,1 с, По истечении этого времени запускается одновибратар 22, сигнал с выхода которого запрещает выдачу кода в общую45 шину с формирователем 11 и разрешает установку кода с выхода формирователя 12, навходе...

Номер патента: 1682186

Опубликовано: 07.10.1991

Авторы: Глованарь, Кабаков, Лисовский, Пустохин, Рындин

МПК: B29C 65/02

Метки: пластмасс, сварки, труб

...РУстройство рабоае. следующим образом,Трубы 25 и 2 б устанавливают в зажим ные хомуты 2 и закрепля 1 от элементами 12, оставляя при этом между торцами труб 25 и 26 зазор, в который по опоре 7 приводом 8 перемещают торцеватель 4 на палзуне б до контакта кнопки дополнительного пускового узла 11 с торцом 22 споры, что обеспечи. вает подвод энергии к приводу 19 вращения торцевателя только в рабочей зоне при включении основного пускового узла. На вращающиеся диски с ножами подают торцы труб 26 и 25 приводом перемещения подвижного хомута 3, который приводит в движение каретку 13 по направлгпощим 14 рамыПосле готовности концов труб к сварке торцеватель обратным ходом ползуна убирают из зазора, При этом разрыв контакта опоры 7 с...

Номер патента: 1681054

Опубликовано: 30.09.1991

Авторы: Березин, Войдак, Даниленко, Кабаков, Пахотин, Чернов, Юша

МПК: F04C 18/00

Метки: компрессор, ротационный

...1 икрышки 3, Поршни 13 и 14 образуют с корпусом 1 и крышкой 3 рабочие камеры 19 и СЛ20, Окно 2 всасывания имеет расположен- Фные в радиальных плоскостях переднююкромку 21 и заднюю кромку 21, а окно 4нагнетания 4 - соответственно кромки 23 и24, при этом передняя кромка 21 окна 2всасывания развернута относительно задней кромки 24 окна 4 нагнетания по ходувращения поршней на угол. у2 агсзп(2-;-Т),Вгде В - ширина секторного поршня;В - радиус внешней цилиндрической поверхности поршней;Р - угол между плоскостью торцовой крышки и рабочей гранью поршня.При угловом сдвиге окон 2 и 4 газораспределения дополнительным разворотом кромок окон по ходу вращения поршней 13 и 14 может быть учтен процесс расширения рабочего тела в мертвом объеме от...

Номер патента: 1679058

Опубликовано: 23.09.1991

Авторы: Березин, Даниленко, Кабаков, Пахотин, Филиппов, Юша

МПК: F04C 18/00, F04C 29/02

Метки: компрессор, роторно-поршневой

...в перемычке 18 - наклонный канал 20, ось которого направлена противоположно направлению вращения поршней .12 и 13, В корпусе 1 в зоне расположения капиллярных каналов 19 выполнены продольная проточка 21 и каналы подвода жид 1679058кости: канал 22 - к проточке 21 и канал 23 - к наклонному каналу 20, В перегородке 4 выполнены канал 24 подвода жидкости к подшипниковым узлам 7 и перепускной канал 25, поочередно сообщающий последние с одной из рабочих полостей 10 или 11. В камере 6 синхронизации размещен передаточный механизм, включающий установленный на приводном валу 26 передаточный диск 27, кинематически связанный с валами 8 и 9 посредством рычагов 28 и 29. Все каналы подвода жидкости 22 - 24 объединены в единую систему смазки роторной...

Номер патента: 1675324

Опубликовано: 07.09.1991

Авторы: Алиев, Кабаков, Садыхов

МПК: C10M 173/02

Метки: жидкость, металлов, механической, смазочно-охлаждающая

...с льфачидобензойной кислоты 2,0-3,0: И-(о" симе;ил)-мочевина 0 4 - Гг,я ЧСг,;,а П 1 яОЬ Г ггпвая СМаэхд СНИ" жаЕт ИзггОС р, Ч, 1 ГЕ 1 чотдМЕНта ПрИ шлифосвии в , О -1 З,газ пои хонинГОВдИИ " а 1,33 - 2 С Г Ззаг або оп.гбсггки; сксгроь ври 1 ег 1 ч гсгс 1 ифовдль нгг, г гсруга 30 м/с; агрузкз на шлифуемый образец 0.25 МПа; время ьчлифования 30 с, Оцеку эффектвностг СОЖ осуществляют. по критериям: величинд сьема металла, ха. ра:.териэующая производитель гсгсть проце.са шлифования, величина износа абразивного круга, характерггующая стойксгссгь рекущего инструмента и шероховатость шлифованной поверхности,Результаты испытаний предсгавлены в тай,гг, 2,При хонинговании исп.гтания СОЖ проводят на хонинговальном станке мод. 3821 чегырехбрусковой...

Номер патента: 1670183

Опубликовано: 15.08.1991

Авторы: Березин, Войдак, Даниленко, Кабаков, Пахотин, Чернов, Юша

МПК: F04C 18/00

Метки: компрессор, производительности

...опорами 9, На приводном валу 10 установлен передаточный диск 11, образующий 20с опорами 9 механизм привода поршней 7и 8. В расточке 4 по торцовой поверхностипоршней 7 и 8 установлены разъемные компенсирующие проставки 12, состоящие изсекторных элементов, В проставке 12, установленной со стороны канала 2 подвода рабочей среды, выполнено впускное окно 13,а в проставке 12, расположенной со стороны канала 3 отвода рабочей среды, - выпускное окно 14, 30Компрессор работает следующим образом,При вращении приводного вала 10 валы5 и 6 приводятся во вращение с переменнойугловой скоростью, в связи с чем объем, 35заключенный между поршнями 7 и 8, периодически изменяется, т.е, осуществляетсяпроцесс всасывания рабочей среды черезвпускное...

Номер патента: 1669851

Опубликовано: 15.08.1991

Авторы: Кабаков, Орлов, Пабат, Сергиенко

МПК: B66C 13/06

Метки: гибкой, груза, механизмом, передвижения, подвеской, тележки

...смещения груза под действием сил инерции на обоих входах цифрового компаратора 15 устанавливается одинаковый цифровой код, равныйвеличине смещения груза. Далее под действием колебательного процесса груз начинает возвращаться в положение равновесия, изменяется код в счетчике 9, регистре 13 ина одном входе цифрового компаратора 15, К этому моменту грузовая тележка также сдвигается на некоторое расстояние, чтовызывает пропорциональное изменение кода в сторону уменьшения в регистре 14 и на другом входе компаратора 15. Если движение грузовой тележки происходит со скоростью, равной скорости смещения груза,информация на обоих входах цифровогокомпаратора 15 изменяется синхронно и на выходе компаратора появляется сигнал равенства, который не...

Номер патента: 1667656

Опубликовано: 07.08.1991

Авторы: Джавадов, Кабаков, Макаров, Погорелов, Пономарев, Шишиморов

МПК: A01B 39/18

Метки: извлечения, корневищ, орудие, почвы, сорняков

...полю равномерно расположенные по всей ширине орудия плоскорежущие лапы 2, совершающие одновременно возвратно-поступательное (колебательное) движение при помощи кулачкового механизма 12, подрезают слой почвы на глубину залегания корневищ сорняков, приподнимают его, рыхлят, сепарируют, отделяя корневища от основной массы. При этом плоские боковые режущие кромки 18 лапы 2 обеспечивают устойчивость хода по глубине залегания корневищ сорняков и стабильность подрезания слоя почвы, а колебательное движе. ние лапы с симметричным очертанием и перфорированной поверхностью поэваляе 1 дополнительно разрыхлить и вспушить почву. частично сепарируя ее и отделяя корневище. Ротор 3, расположенный между30 1. Орудие для извлечения корневищ...

Номер патента: 1666883

Опубликовано: 30.07.1991

Автор: Кабаков

МПК: F04F 5/14, F24J 2/42

Метки: водоподъемник, солнечный

...кПа). Последнее создается в результате конденсации на струях и каплях холодной жидкости из источника, составляющих 4-20 С. Температура воды после инжектора 5 составляет 32 - 42 С. Затем эта вода поднимается инжектором 5 до входа в жидкостное сопло инжектора б с центральным подводом. Расход жидкости через инжектор 5 превышает 55подвод в него пароводяной смеси от 2 до 4 раз. Благодаря преобразованию тепловой энергии в механическую в инжекторе 5 жидкость поднимается до инжектора б и через его жидкостное сопло центрального подвода впрыскивается с укаэанной температурой в его камеру смешения, Давление в ней составляет 0,05 - 0,1 МПа, а температура жидкости после этого инжектора 70-90 С и выше. Давление после этого инжектора при разности...

Номер патента: 1664978

Опубликовано: 23.07.1991

Авторы: Кабаков, Лобанов, Молибог

МПК: E02F 3/76

Метки: путепрокладчик

...Каждый механизм фиксации состоит иэ двух шарнирно соединенных рычагов - первого 8 и второго 9, а также замка фиксации рыча гов 10. Рычаг 8 снабжен встроенным в него гидроцилиндром 11, шток 12 которого расголожен с возможностью взаимодействия с торцевой поверхностью рычага 9 и выполнен с кольцевой проточкой 13 с наклонной 25 говерхностью и толкателем 14 выключения замка. Последний выполнен из шарнирно установленной на рычаге 8 собачки 15, подгружиненной пружиной 16, и жестко уста-. новленного на рычаге 9 зацепа 17. 30Путепрокладчик работает следующим Образом,При переводе крыла 3 или 4 отвала из бульдозерного в путепрокладочное положение гидроцилиндрами 6 заглубляют крыло в 35 землю. К гидроцилиндру 11 подается рабочая жидкость. Шток...

Номер патента: 1661043

Опубликовано: 07.07.1991

Авторы: Кабаков, Рамазанов, Татарчук

МПК: B62D 55/125

Метки: амортизатора, гусеничного, движителя, колеса, разгрузки

...относительно оси вращения колеса, 6 ил,ложенный между ободомкоторые вращаются отноколеса 5 в опоре 4.Ограничитель 1 закреплен неподвижно относительно опоры 4 и ограничивает перемещение обода 2 в радиальном направлении. Ограничитель 1 имеет наружную поверхность 7, выполненную в виде копира, участок 8 которого, наиболее удаленный от С) центра вращения колеса 5, расположен в 4 Ъ средней части сектора а охвата колеса 5 Я гусеницей 9, Опорой 4 может также быть опора натяжного колеса, рама тележки, рама гусеничного транспортного средства, корпус бортового редуктора (не показаны).Устройство для разгрузки амортизатора колеса гусеничного движителя работает следующим образом.При движении транспортного средства гусеница охватывает колесо по...

Номер патента: 1660197

Опубликовано: 30.06.1991

Авторы: Гассанов, Денисенко, Кабаков, Лесовой, Мырзаков

МПК: H04L 27/20

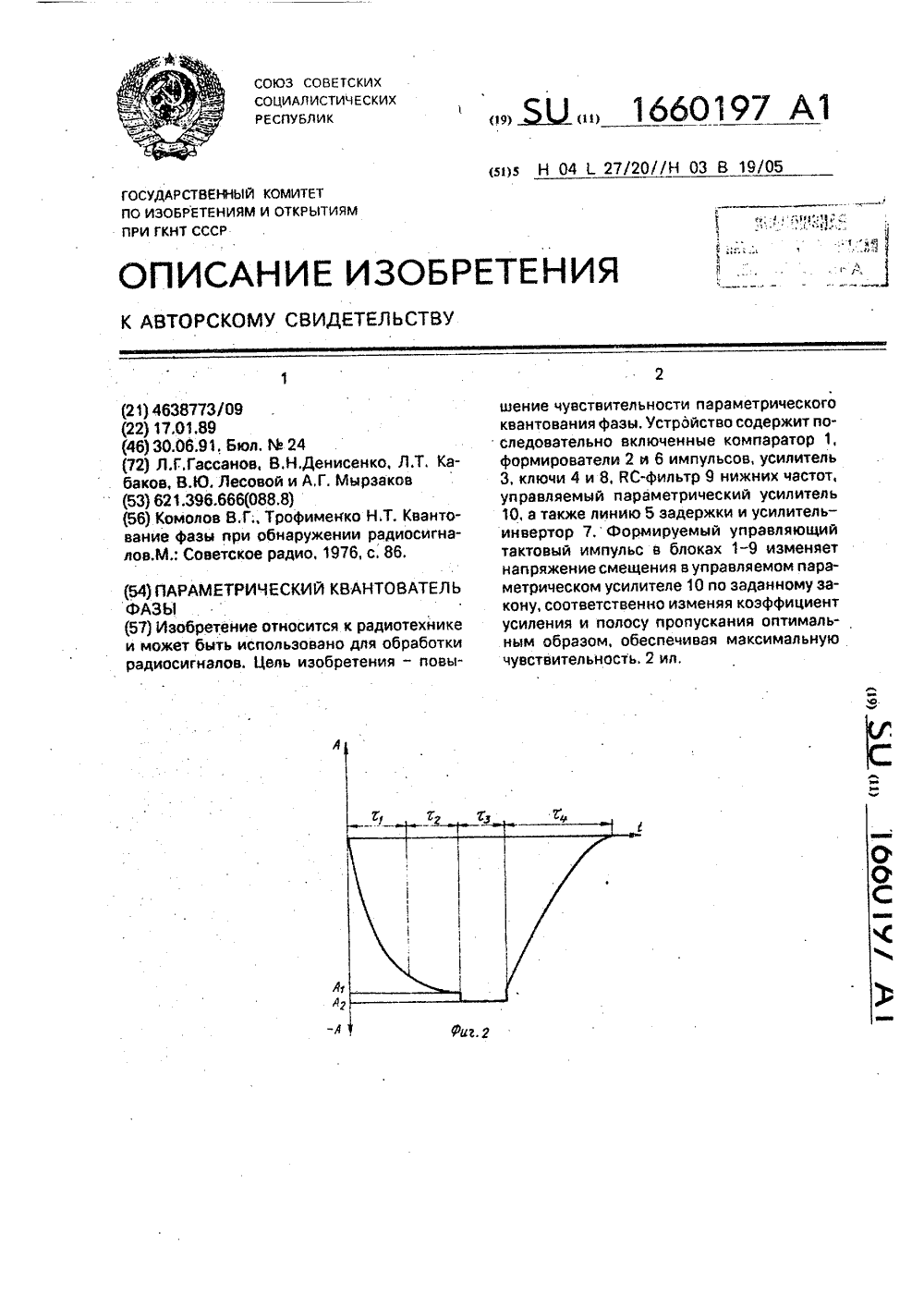

Метки: квантователь, параметрический, фазы

...выходе ЙС-Фильтра 9 нижних частот, представлена на Фиг. 2. Периодтактирующего импульса, изменяющего напряжение смещения УПУ 10, можно разделить на четь 1 ре временных интервала: Т 1 -интервал включения, за который затухаютсобственные колебания контура; Т 2- интервал квантования, в котором регенерация нарастает до критической; Тз - интервал 40регистрации выборки; в котором происходит генерация напряжения на выходе УПУ10, когерентного с напряжонием сигнала вмомент окончания предыдущего интервала;Т 4 - интервал выключения, необходимый 45для снятия колебаний и подготовки к следующему включению, На интервалах Т 1 и Т 2зависимость амплитуды управляющего напряжения имеет вид-Юф 50А(1) - А 1(е - 1). В интервале Тз А= А 2, т.е, постоянна,а в...

Номер патента: 1657904

Опубликовано: 23.06.1991

Авторы: Кабаков, Максименко, Мельников, Строев, Яшкин

МПК: F25B 1/02

Метки: работы, установки, холодильная, холодильной

...пространство 25испарителя 5, где охлаждается, а затем подается потребителям, Соленоидные и регулирующие вентили 14, 5,16, 19, 20 и 13, 18 закрыты.В период снижения давления конденсации или уменьшения нагрузки напотребители циркуляции хладагентаосуществляется так же, как это описано вьнпе.В системе циркуляции хладоносителя при снижении температуры навыходе его из испарителя 5 на заданную величину включается дополнительный насос 17, открываются соленоидные вентили 14, 15 и 20 и часть холод ного теппоносителя подается в нижнийуровень аккумулятора 6 холода. Такаяже часть отепленного хладоносителяотбирается из верхнего. уровня аккумулятора 6 холода и дополнительным 45насосом 17 подается, на всасываниециркуляционного насоса 9. Тем...

Номер патента: 1654216

Опубликовано: 07.06.1991

Авторы: Головачев, Кабаков, Нутовцев, Пабат

МПК: B66D 3/04

Метки: блоков, виброгаситель, неподвижных, обоймы, полиспаста

...к несущему элементу 6, пружину 7, трубопровод 8, соединяющий полости корпуса 1, сильфон 9 со встроенными магнитореологическими дросселями 10, трубопровод 11 в виде винтовой пружины, пружину 12 с регулировочным винтом 13 и блок 14, сгибаемый тяговым канатом 15,Работает виброгаситель следующим образом.При подъеме груза корпус 1 виброгасителя, сжимая пружину 7, перемещается относительно поршня 3 вниз. При этом происходит резкое увеличение давления МРЖ 2 в полостях А корпуса 1, трубопровода 8 и сильфона 9, Это приводит к линейной деформации сильфона 9 и перемещению выполненных из постоянных магнитов магнитореологических дросселей 10, приводящих к уменьшению индукции магнитного поля в дросселирующем зазоре, следствием чего является снижение...

Номер патента: 1654482

Опубликовано: 07.06.1991

Авторы: Дмитриев, Кабаков, Комиссаров, Стрижаков

МПК: E04B 1/38

Метки: деревянных, каркаса, пространственного, соединение, стержней, узловое

...Пр (; ГГом е узле посродстно( .,:"(ь., г,элемента 1 л и енных Г 1 о;,"(:(.Отье 1)сти баОВ 11. снэбж(;нг,;, Г,го;(ььлл у() д(л( 12 Соедин)д(конст 11(ии между собой следу;, (,:лзол1-1 гь 5 Оерхности дереьлнных стер; (-"1 с заранее выбранными ггрпго )(гиОДОЛ( ПРОДОЛЬНОЙ ОСИ СтЕРКНЕй УС(дцлгц"воот гластинь 3 тдким образок.:(т1)ь Грь 4 пазместились о прото (к(х 5,Ядлопластины вдоль проточек охват оса(нми пруткампосгепенно г,круи;лконцы до образования скруток б), Г и сп ; дютсильный прижим этик глд(.-кг дерев)(ному элемен.у с Одно ром" (ьлдтлженигн . продольном наггрдгь.(они(1, а;.тем устандоливзот нагели 7 Плдслгин:3предоарител.но долкнь( бить (.;рсплос гупорным кольцам 8 витзгл 9. Г:) здкг(а -тельном этапе сборки дереолн(. о стер...

Номер патента: 1650568

Опубликовано: 23.05.1991

Авторы: Головачев, Зинченко, Кабаков, Нутовцев, Пабат, Поляков

МПК: B66D 3/04

Метки: блоков, неподвижных, обоймы, подвеска, полиспаста

...полости корпуса 1 установлены пружина 7 сжатия и пластинчатая пру жина 8, причем пластинчатая пружина 7 установлена между поршнем 4 и шайбой 9. На торцовой поверхности поршня 4 выполнены радиальные канавки 10 переменного сечения, е на дне этих канавок 10 выполне ны радиальные каналы 11, сообщающиеся с дроссельными отверстиями. Пластинчатая пружина 8 установлена своей средней частью в радиальных канавках 10, при этом концы ее упираются в шайбу 9. 30Подвеска обоймы работает следующим образом.При разгруженном полиспасте поршень 4 под действием пружин 7 и 8 находится в верхней части корпуса 1, При подъеме 35 груза полиспастом поршень 4, преодолевая сопротивление пружин 7 и 8, начинает перемещаться вниз. Пластинчатая пружина 8 перекрывает...

Номер патента: 1648879

Опубликовано: 15.05.1991

Авторы: Кабаков, Орлов, Пабат, Сергиенко

МПК: B66C 1/10, B66C 13/06

Метки: грузовая, подвеска

...от центра, сжимая пружину 12. Такому перемещению поршня в значительной степени препятствует закрытый клапан 15, дросселирование жидкости через который происходит с гораздо большим сопротивлением, при этом уменьшение натяжения одной из ветвей каната 3 немедленно компен" 1 сируется перемещением соотв етс твующего штока 16 под действием пружины 12,в то время как удлинение другой натянутой ветви сопряжено с преодолением значительных усилий. Этот процесс повторяется при закрутке грузозахватного органа 5 в разные стороны,что вызывает быстрое затухание крутильных колебаний,Формула изобретенияГрузовая подвеска, содержащая по крайней мере два грузовых барабана, установленных в средней части тележки и несущие каждый одни концы грузовых канатов,...

Номер патента: 1645630

Опубликовано: 30.04.1991

Авторы: Березин, Войдак, Даниленко, Кабаков, Пахотин, Чернов, Юша

МПК: F04C 18/00

Метки: компрессор, ротационный

...плоские направляющие 16, а в последних - пальцы 12 и 13 рычагов 10 и 11. В зазорах между поверхностями пазов 15 и направляющих 16 размещены и закреплены на них пружины 17. В камере 5 синхронизации расположены также соосно роторам 6 и 7 статор 18 и ротор 19 электродвигателя, причем ротор 19 и передаточный диск 14 жестко закреплены на общем валу 20.Ротационный компрессор работает следующим образом.При включении электродвигателя приводится во вращение его ротор 19 и передаточный диск 14, от которого вращающий момент передается через пружины 17, направляющие 16 и пальцы 12 и 13 рычагов 10 и 11 роторам 6 и 7. Эксцентричное расположение осей роторов 6 и 7 относительно оси диска 14 обеспечивает вращение роторов 6 и 7 с переменными угловыми...

Номер патента: 1643817

Опубликовано: 23.04.1991

Авторы: Гойхбург, Грязнов, Кабаков, Михайлов, Окунь, Регирер, Рустанович, Чиненова, Шепель, Шибаев

МПК: F04B 49/08, F15B 11/02

Метки: аксиально-поршневого, насоса, регулятор

...(перед запуском приводного двигателя) давлениево всех линиях близко к уровню давления в гидробаке 11. Иток 8 гидро цилиндра 1 под действием пружины 2425 находится во втянутом положении.Регулируемое звено насоса 7 находит-,ся в положении, соответствующемминимальному рабочему объему насоса.Это обеспечивает наилучшие условия30 работы насоса при запуске приводного двигателя,По мере увеличения оборотов приводного двигателя и насоса 1 возникает давление в гидролинин 5 постоянного давления управления, которое передается через клапан ИЛИ 4 в штоковую полость 3 гидроцилиндра 1, кла.паны 12 и 9 - н полость 2 управления.40 В то же время минимальный поток насоса 7 поступает через гидрораспределитель 18 на выход проточного канала 17, где...

Номер патента: 1643316

Опубликовано: 23.04.1991

Авторы: Жилко, Кабаков

МПК: B63B 21/56

Метки: буксира-толкача, изгибающее, судном, сцепки

...На кормовой оконечности . баржи 5 шарнирно закреплены два гидро- цилиндра 6, осуществляющие поворот элемента 4, выполненного дугообразным, до заданных пределов, источником гидравлической энергии которых является насосная станция на судне-толкаче.Вращение элемента 4 по направляющим 7 осуществляется с помощью роликов 8 и 9, причем ролики 8 ограничиваютдвижение элемента в вертикальной плоскости, а ролики 9 - в горизонтальной плоскости, Оси 3 на концах имеют головки 10, з стопорные пальцы 11 фиксируют элемент 4 относительно направляющей 7.Судно-толкач 1 своим ходом заходит в выемку поворотного элемента 4 и закрепляется в нем посредством выдвижения соединительных осей 3, головки 10 ко"орых образующие с ними кинематическую пару,...
