Кабаков

Номер патента: 567786

Опубликовано: 05.08.1977

Авторы: Кабаков, Коленда, Рогов

МПК: E02F 3/76

Метки: путеукладчик

...= хожение.567786 1 в транспорт-,в рабочеепри помощи35переводе из в транспортное положение одним и тем же механизмом.Укаэанная цепь достигается тем, что вместо рамы перевода рабочего органа в транспортное; положение вводятся фиксаторы с серьгамии качающиеся рычаги,На фиг. 1 и 2 изображен предпагаемый путепрокпадчик, две проекции; на фиг. 3- схема соединения толкающей рамы с серьгами. О Рабочий орган 1 путепрокпадчика установлен на толкающей раме 2, которая гидроцилиндром 3 соединена с качающимся рычагом 4. В свою очередь рычаг 4 связан. 5 гидроципиндром 5 с корпусом 6 тягача. Топкающая рама одним концом соединена с базовой машиной посредством серег 7; а другим - среверсивным силовым приводом посредством рычагов, На боковых...

Номер патента: 561847

Опубликовано: 15.06.1977

Авторы: Кабаков, Калекин, Несвицкий

МПК: F25B 1/00

Метки: компрессорная, холодильная

...выполнен в виде теплообменнпка воздушного охлаждения и снабжен обводнымп линиями с запорно-регулирующей арматурой, изменяющей в зависимости от температуры охлакда 1 ощей среды последовательность движения хладагента через теплообменнпк и конденсатор,На чертеже показала схема компрессорной холодильной установки. Установка включает в себя компрессор 1для сжатия паров хладагента, всасываемых пз испарителя 2, где производится холодильное действие, конденсатор 3 для конденсации 20 сжатых паров хладагента, запорные вентили4, 5, теплообменнпк 6 воздушного типа для снижения темлературы жидкого хладагента перед дросселпрованпем, запорный вентпль 7, дроссельное устройство 8, запорные,вентили 25 9, 10, 11.В период с низкой температурой...

Номер патента: 553364

Опубликовано: 05.04.1977

Авторы: Кабаков, Теплов

МПК: F04F 5/14

Метки: жидкости, инжектор-конденсатор, разгона

...из полости, расположенной между паровым соплом и соосным с ним кожухом, подключен к устройству 5 для подачи жидкости в сопло. основная часть конденсирующей жидкости через устройства 6 подводится в камеру смешения 7.11 нжекор работает следующим образом.Пар поступает в сопло 3, где он получает ускорение. Часть жидкости через водоподводящий патрубок 1 вводится в полость между кожухом 2 и соплом 3 со стороны расширяющейся части сопла. )Кидкость в полости движется противоточно паровому потоку в сопле и нагревается. Затем через патрубок 4, расположенный со стороны суживающейся части сопла 3, и устройства 5 нагретая жидкость подводится в сопло во второй половине его расширяющейся части и разгоняется паром, Длина кожуха в расширяющейся части...

Номер патента: 540632

Опубликовано: 30.12.1976

Авторы: Александров, Кабаков, Малышев, Яновский

МПК: A61B 17/56, A61B 17/66

Метки: костей, нижней, отломков, репозиции, фиксации, челюсти

...на фиг. 3 - сечение по А - А на фиг. 2; на фиг, 4 - сечение по Б - Б на фиг. 2,10 Устройство содержит рычаги 1 и 2 с захватами 3 и 4, дистрактор 5, соединяющий рычаги 1 и 2 подвижно, упорный винт 6, установленный на рычаге 1, и фиксирующие элементы в виде винтов 7, 8, 9 и 10. Дистрактор 5 15 имеет вилку 11, шарнирно-соединенную с рычагом 1, и упор 12, взаимодействующий с упорным винтом 6. Проушина 13 дистрактора свопм цилиндрическим концом входит в круглое отверстие вилки 11, что обеспечивает по ворот одного рычага с захватом относительнодругого вокруг оси Х - Х.Рычаг 2 установлен в проушине 13 и можетперемещаться относительно рычага 1 вдоль оси У - У в пределах паза, выполненного в ры чаге 2. Рычаг 1 установлен шарнирно в вилке11,...

Номер патента: 538458

Опубликовано: 05.12.1976

Авторы: Горчаков, Кабаков, Каштанов, Морозов, Чупраков, Щербаков

МПК: F15B 3/00

Метки: гидроусилитель, двухкаскадный

...отогнутымикраями) в первой (внешней) пластине, со среднейчастью, имеющей форму желоба, и при применениивысоко эффективных и долгостойких кпеющих э 5 веществ обе они образуют своими верхнеи и внут.ренней немагнитными частями упомянутый канал,Для повышения использования активногообьема паза средне части полиметаллическихвнепптей и примыкающей к ней внутренней пластинизгибаются симметрично относительно клина, бла.годаря чему образуемый ими канал занимает мень.шую часть верхнего полезного объема паза, в кото.ром размещаются проводники обмотки якоря.Все механические нагрузки и деформации восмает на себя клиновидная часть 5 из электро.онного материала, как и в обычныхьях, крепящих обмотки в пазах.ичие в верхних частях пазов, где...

Номер патента: 538160

Опубликовано: 05.12.1976

Авторы: Горчаков, Кабаков, Каштанов, Морозов, Чупраков, Щербаков

МПК: F15B 9/06

Метки: сервомеханизм

...чертеже показана схема сервомеханизма, например, для механизма регулирования рабочего объема гидромашины.От насоса системы регулирования 1 жидкость поступает в двухкаскадный гидро- усилитель мощности, построенный по мостовой схеме, к двум входным дросселям 2 и 3 и к управляющему распределителю 4, К плечам моста подключен выходной дифференпиальны й дроссель "сопло-заслонБюллетень 45 (53) УДК 62(О исания 26.01.77 ка", заслонка 5 которого установлена нашарнире 6 преобразователя входного сигнала, а сопла 7 и 8 сообщены с дросселями 2 и 3. К. выходу моста подключен исполнительный гидродвигатель 9 со штырем10, через который осуществляется регулирование рабочего объема регулируемойгидромашины 11. Обратная связь по положению и по...

Номер патента: 538158

Опубликовано: 05.12.1976

Авторы: Горчаков, Кабаков, Каштанов, Морозов, Чупраков, Щербаков

МПК: F15B 3/00

Метки: гидроусилитель, двухкаскадный

...в выходную диагональ которого включен дросселирующий 10 золотниковый распределитель, причем усилитель имеет обратную связь по положению исполнительного звена гидродвигателя, выполненную в виде размешенного в цилиндрической расточке корпуса клина-плун- то жера,механически связанного с исполнительным звеном гидродвигателя и воздействуюшего через толкатель и пружину на заслонку,С целью получения обратной связи по скорости исполнительного звена гидродвигателя в предлагаемом двухкаскадном гидроусилителе торцовые камеры, образованные в корпусе клином-плунжером соединены гидролиниями с выходной диагональюмоста,На чертеже схематически изображенпредлагаемый гидроусилитель, содержашийзаслонку 1 управляющего каскада, дросселируюший золотниковый...

Номер патента: 530667

Опубликовано: 05.10.1976

Авторы: Буряченко, Грибанов, Кабаков, Лукьянов, Малков, Михайлов, Рассохин, Рудницкий, Ступкин

МПК: A01K 63/00

Метки: аэрации, водоемах, воды, рыбохозяйственных

...потока,выходящего из насадки, каждое ребро может бытьвыполнено в виде фигурной лопатки 13, расположенной под углом к набегзющему потоку воды(фиг. 12). В этом случае сигарообразный обте.катель 10 выполнен открытым или перфорированным в хвостовой части, а фигурные лопатки 13- открытыми в хвостовой части и имеют перфорацию 14,Внутри кольцевого трубопровода б в местеконтакта водь 1 с воздухом зона образования льда)установлено термоприспособление, представляющеесоэй полую тр) бку 15, к верхнему концу которойприкреплен кзбель 16, а в средней исти имеетсяизоляция 17. Термоприспособленне закреплено нчребрах.,18 посредством планки 19,Устройство для аэрации воды в рыбохо.эяйственных водоемах смонтировано на плзвучеинли стационарной опоре...

Номер патента: 526307

Опубликовано: 30.08.1976

Авторы: Бузенков, Винницкий, Волков, Гельфенбейн, Кабаков, Кривошеев, Купянский, Поляков, Тамиров, Хорошенков

МПК: A01C 7/00

Метки: высева, семян

...связан с системой световой сигнализации, а вход соединен с датчиками уровня.На чертеже изображена блок-схема системы автоматического контроля высева семян.Система состоит из двадцати четырех фотоэлектронньх датчиков высева семян 1 - 24, установленных на горловине дисковых сошников, усилительно-преобразовательного устройства 25, световых сигнализаторов 26, информирующих тракториста о прекращении высева какой-либо высевающей секцией, фотоэлектронных датчиков нижнего уровня 27 и 28, установленных в бункерах, усилительно преобразовательного устройства 29 и светового сигнализатора 30, информирующего тракториста об опустошении любого из бункеров.Система работает следующим образом.При выходе из строя какого-либо высеваю щего аппарата или...

Номер патента: 523653

Опубликовано: 05.08.1976

Авторы: Гильштейн, Гогунский, Жук, Кабаков, Кирюхин, Марченко, Панов, Сонис, Холяво

МПК: A01B 49/02

Метки: почвообрабатывающая

...15ирно установленаая плоскость которойс направлением двишлеиф-вобразуежения кибни ре- омоена почвообрабатыва ане; на фиг, 2 - то л машина включаетойством 2, опорны4 регулиров и их ми ос- нами 5 и олокуша, рабочт острый уголмашины.На фиг. 1 изображющая машина, вид в плже, вид сбоку,По чвообрабатываюшраму 1 с навесным усколеса 3 с механизмом Гогунский, П. М. ГильштейнА. Холяво, В. Г, КирюхинП на раме 1 машины устанавливаюили диски 10, которые срезаютс растительными остатками и сих и прутков 11 укладывает стеуглом к направлению движения.ля обработки поля с растительньами, подрезанными дисковыми болущильниками при послеуборочномрытии влаги, подрезающие плужки 9 или диски 10 с машины снимаются. Уложенные Под углом к направлению движения или...

Номер патента: 519154

Опубликовано: 30.06.1976

Авторы: Жук, Кабаков, Кондратьев

МПК: A01B 49/02

Метки: комбинированное, орудие, почвообрабатывающее

...5 с прутками 6, концы которых отогнуты вверх и расположены посередине между дисками батарей 4, и выравнивателей 7почвы,Жесткость прутков подбирается достаточ- ЗО ной для смещения глыб в стороны. Расстояние по ходу машины между отогнутыми концами прутков 6 больше половины расстояния между ними по ширине.Орудие работает следующим образом.Первый ряд дисковых батарей 4 рыхлит поверхностный слой и частично измельчает растительные остатки. Плоскорежущие рабочие органы 5 отделяют пласт от монолита, грубо разрыхляя его на большую глубину. Крупные глыбы и корневица после схода плоскорежущих рабочих органов 5 встречаются с отогнутыми вверх прутками 6, играющими роль направителей глыб и подпочвенных рыхлителей. При этом глыбы,...

Номер патента: 516859

Опубликовано: 05.06.1976

Авторы: Анисимов, Городецкий, Кабаков, Крымский, Мастеровой, Матц, Халецкий

МПК: F16H 39/04

Метки: гидропередача, объемная

...с возможностью поворота в З 0нем относительно осей В 1-В 2 - для насосаи С 1-С 2 - для гидромотора, причем осьблока цилиндров гидромотора может поворачиваться относительно общего корпуса 3вокруг оси А-А, занимая два фиксированных положения. Насос 1 и гидромотор 2соединены между собой гидролиниями 7 и8, выполненными в корпусе 3.Поворот блока цилиндров 5 гидромотораотносительно общего корпуса 3 может осушествляться, например, гидроцилиндром 9.Чтобы передача была реверсивной, гидромашины расположены одна относительно другой так, что разность между углом(см. фиг. 2), образованным проекциями 4В В 1 и С С 1 осей их валов на плоскость,перпендикулярную оси поворота общего корпуса, и углом, образованным проекциями В В 2 и С 1 С 2 осей блоков...

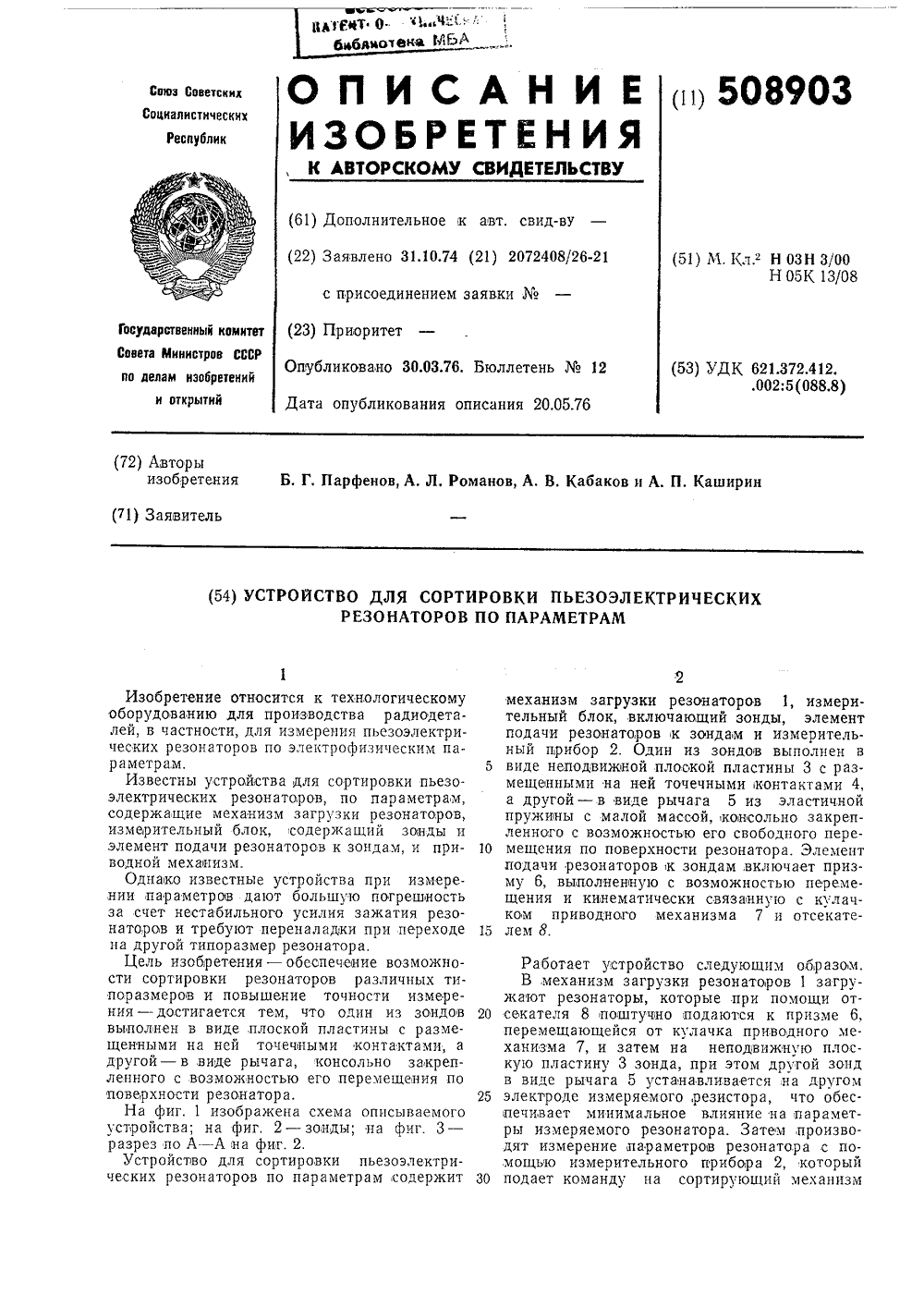

Номер патента: 508903

Опубликовано: 30.03.1976

Авторы: Кабаков, Каширин, Парфенов, Романов

МПК: H03H 3/00

Метки: параметрам, пьезоэлек-трических, резонаторов, сортировки

...устройства; на фиг, 2 - зонды; на фиг. 3 - разрез по А - А,на фУстройство для с оэлектрических резонаторов содержит механизм загрузки резонаторов 1, измерительный блок, включающий зонды, элемент подачи резонаторов к зондам и измерительный прибор 2. Один из зондав выполнен в 5 виде неподвижной плоокой пластины 3 с размещенными на ней точечными контактами 4, а другой - в виде рычага 5 из эластичной пружины с малой массой, консольно закрепленного с возможностью его свободного пере мещения по поверхности резонатора. Элементподачи резонаторов к зондам, включает призму 6, выполненную с возможностью перемещения и кинематически связанную с кулачком приводного механизма 7 и отсекате лем 8,Работает устройство следующим образом.В механизм...

Номер патента: 508259

Опубликовано: 30.03.1976

Авторы: Афанасьев, Белодед, Володин, Гридин, Ерухимович, Заруцкий, Кабаков, Курнев, Метелкина, Пашков, Соколов, Ткачук, Уварова, Челобова

МПК: B01D 53/14

Метки: газов, двуокисиуглерода

...низкая степень использования поглотительной способности абсорбента например 60 - 70/о, от равновесного значения. Дальнейшее повышение использования поглотительной способности абсорбента сопровождается ростом высоты абсорбера и значительным ростом сопротивления аппарата, т, е. увеличением капитальных и эксплуатационных затрат,С целью устранения указанных недостатков предлагается процесс вести в две стадии при продолжительности контакта абсорбента с газом на первой стадии (верхняя часть абсорбера) 20 - 80 сек и на второй (нижняя часть абсорбера) - 150 - 1800 сек, что приводит к увеличению степени использования поглотительной способности раствора от 75 до 100/о от равновесного значения и повышению степени очистки газа с 85/, до 95 в 1...

Номер патента: 505504

Опубликовано: 05.03.1976

Авторы: Кабаков, Непомнящий, Шашков

МПК: B22D 7/06

Метки: масса, огнеупорная

...стекло.Однако известная огнеупорная масса приготовляется довольно дорогостоящим и сложным способом.С целью устранения указанного недостатка предлагается брать компоненты в следующем соотношении (вес. %); Для получения огнеупорной массы гунную стружку (85,87 или 90 вес.просеивают через сито 2,5 х 2,5 мм и перемешивают с жидким стеклом (15, или 1 0 вес, % с уд. весом 1, 1, 1,2 1,45 г/см 3 соответственно) в течени 2,5-3 мин вручную или в лопастном с теле до равномерного распределения к понентов,Готовую массу можно закрыть влажной мешковинои и хранить ее в таком виде до 4 час, используя по мере надобности,Ремонт изложниц можно производить как в холодном, так и в горячем состоянии. Ремонтируемое место изложницы зачишают продувают сжатым...

Номер патента: 503113

Опубликовано: 15.02.1976

Автор: Кабаков

МПК: F28B 3/04

Метки: конденсатор, струйный

...2.В камере смешения происходят процессы смешения двух сред и конденсации пара. На коническом участке 3 камеры осуществляется лишь частичная конденсация паровой фазы, 15 Заканчивается конденсация в скачке уплотнения (резкое повышение давления), устанавливающемся на цилиндрическом участке 4 камеры. Таким образом, за скачком и на входе в диффузор 5 все рабочее тело течет в жидкой 20 фазе. В диффузоре 5 кинетическая энергия потока жидкости частично преобразуется в потенциальную энергию. Струйный конденсатор обеспечивает по крайней мере двукратное превышение выходного давления над входны ми значениями по пару и жидкости.Предлагаемое выполнение конденсатора позволяет уменьшить потери, связанные с дроблением струи жидкости, попаданием...

Номер патента: 496211

Опубликовано: 25.12.1975

Авторы: Кабаков, Фирсов, Шлопак

МПК: B63C 3/04

Метки: воду, поперечного, спуска, судов

...полоза,На фиг. 1 изображен поперечный склизс поворотным копылом в момент всплытияспускаемого судна, вид сбоку; на фиг, 2поворотный копыл. Устройство представляет собой поперечный склиз со спусковыми полозьями 1, покрытыми антифрикционной пластмассой 2и скользящими при спуске судна по. листам 3 из алюминиевого сплава, уложенным на спусковых дорожках. На конце каждого полоза с помощью шарнира 4 укреп-,лен в опорной обойме 5 стальной копыл 6сварной конструкции, имеющий антифрикционное пластмассовое покрытие 7,полозьями 1 пираяс а верхность спусковых дорожек то ним концом, Наличие на полозе 1 ко 8 приводит к тому, что возникающая погружении судна баксовая нагрузка редается на дорожку всей площадью п воротного копыла, Благодаря этому у...

Номер патента: 490560

Опубликовано: 05.11.1975

Авторы: Белов, Кабаков, Маляров

МПК: B22D 17/00

Метки: давлением, литья

...время питатель и отливка, имеющая меньшую, чем пресс-остаток, толтцину стенки, затвердевают раньше пресс-остатка, отливка при остывании сокращает свой объем и размеры, воздействуя на элементы формы, препятствующие ее усадке, прессующий поршень и камера прессования излишне перегреваются, что снижает стойкость сменных вкладышей форм литья-под давлением и прессующего поршня.Целью изобретениястойкости сменных вклаго поршня при литьепл авких спл авов. является повышение дышей и прессующепод давлением туго 30 Для этого прсдлОжец сносоо, по коОрому после затвердеванця питатсля давление с прессующего поршня снимают н вновь подаю после раскрытия формы. П р и м е р, В камеру прессования машины литья под давлецием заливают сталь марки ЭИЛ,...

Номер патента: 484830

Опубликовано: 25.09.1975

Авторы: Бинюков, Дятликович, Кабаков, Колесников, Паршин

МПК: A01B 49/06

Метки: гребневая, сеялка-культиватор

...13 и прикатывающих катков 14.ялк е сельскохозя в частности для однов яд, предп Я удобре ной Известна гребневая сеялквключающая прикрепленные к вой и туковый бункеры с высаппаратами и гребнеобразоваокучников.-культиватор,раме зерноеивающими тели в виде Однако в известной гребнкультиваторе глубина хода олируется вручную, перестано,1окучника в держателе секциинов по высоте, что неудобтиотребует дополнительной корреле выезда в поле,евой сеялкеучников регукой стойкирабочих оргаитрудоемкоктировки п а-культиватор работаом. 1 ребная се следующим обоПосле навески ма мощью навески 2 брус ми на нем окучникам высоте относительно лес 3 путем подъема направляющих 6 брус ны на трактор с по 8 с закрепленнытения - обеспечение дистанироваиия глубины хода...

Номер патента: 483188

Опубликовано: 05.09.1975

Авторы: Иванов, Исламов, Кабаков, Муромцев, Соболев, Хайзенс

МПК: B22D 7/12

Метки: извлечения, литников, центровых

...выталкивающим механизмом сдвинут вдоль оси центровой; на фиг. 3 - то же, положение узлов устройства в момент окончания извлечения; на фиг. 4 - то же,момент сбрасывания литника на стеллаж; нафиг. 5 - вид по стрелке А на фиг. 1.Устройство для извлечения литников изцентровых состоит из лафета 1 с упором 2, вы 5 талкивающего механизма 3 со штемпелем 4,тянущего механизма 5, упора-сбрасывателя 6,захвата 7, выполненного в виде тройчатойповоротной вилки и взаимодействующего слитником Ь, извлекаемым из центровой 9 и1 о стеллажа 10.Устройство целесообразно располагать водворе изложниц,Устройство работает следующим образом.Центровая 9 после срыва с нее утеплителя15 укладывается с помощью мостового крана налафет 1. Штемпель 4 выталкивающего...

Номер патента: 477743

Опубликовано: 25.07.1975

Авторы: Зрожевский, Кабаков, Кладов, Коровин

МПК: B03B 3/28

Метки: отсадочная, противоточная

...Однако из-за недостаточного ра фракций получаемый конечный продук соряется легкими фракциями.Предложенная машина отличаетсячто она снабжена решеткой, выполненнвиде наклонных пластин типа жалюзиустановленной над ситом в зонеразгтяжелого продукта.Это позволяет интенсифицироватьцеес и повысить эффективность обогаНа чертеже показана предлагаемативоточная отсадочная машина.Она содержит канал 1, сито3, щели которой образованы нак новленнымипластинами 4 типа жалюзи, приспособления 5 и 6 для удаления тяжелого и легкого продуктов разделения.Исходный материал, поступающий в среднюю часть рабочего канала 1, под действием пульсирующего потока жидкости разделяется по плотностям составляющих его компонентов. Тяжелый и легкий продукты...

Номер патента: 473810

Опубликовано: 15.06.1975

Авторы: Ан, Ешуткин, Кабаков, Кобылянский, Мендыбаев, Пивен, Тен

МПК: E21B 6/06

Метки: перфоратор

...Стаффан 4 своеГ 1 внутренней торцовой поверхностью а удерживает храповое кольцо 3 в таком положении, что отрезки тросов 5, посредством которы.; опо связано с неповоротной втлкоЙ, паходя 1- ся в состоянии предварительного паппяжения.Концы отрезков тросов 5 жестко заделаны по кольцевым поверхностям храпового кольца 3 и неповоротной втулки 6 так, что они образуют поверхность вращения, а каждый отрезок троса расположен на этой поверхности вращения по винтовой линии с большим шагом. Неповоротная втулка 6 размещена между буксой 7 и стволом 8, в котором установлен поршень-боек 9. Продольные пазы в стакане 4, который жестко соединен с поршнем-бойком 9, охватывают шпоночные выступы неповоротной втулки 6, что предотвращает поворот поршня-бойка.При...

Номер патента: 473562

Опубликовано: 15.06.1975

Авторы: Белов, Кабаков, Маляров, Чуканов

МПК: B22D 17/00

Метки: давлением, литья

...фазового превращения 1Изобретение относится к литейному производству, в частности к способу литья под давлением, преимущественно деталей из сплавов, имеющих фазовые превращения при температурах ниже температуры солидуса,Известному способу литья под давлением черных металлов, включающему введение расплавленного металла в полость формы, кристаллизацию его и удаление затвердевшей отливки после раскрытия формы, присущи отсутствие связи момента начала раскрытия формы с состоянием отливки, характеризуемым ее температурой, что при производстве отливок, в особенности тонкостенныхиз сплавов, имеющих фазовые превращения при температурах ниже температуры солидуса, приводит к короблению отливок после удаления пх из формы.Для предотвращения...

Номер патента: 466938

Опубликовано: 15.04.1975

Авторы: Звягинцев, Исламов, Кабаков, Некрасов, Седач, Хайзенс

МПК: B22D 7/10

Метки: надставка, прибыльная

...комбинат. Некрасо К. Звягин ский орден металлург(71) Заявите Орско-Халил щ 3 ю, ъ 4) ПРИБЫЛЬНАЯ НАДСТАВКА 2Она содержит кожух 1 и футеровку 2, В боовых стенках кожуха 1 выполнены окна 3. При выбивке футеровка 2 выдавливается соотетствующим устройством через окна 3,тавка к изложнидержащая кожух ыльнаяки стали Предме отличается от из. полнен с окнами в шает условия выадставкакожух в Это ул зо бр етен и я Прибыльная на и футеровку, о т целью улучшения кожух выполнен тавка, содержащая чающаяся тем, ловий выбивки фут кнами в боковых с ожух то, с овки, нках. хематичеа. описы показ ваем Изоб произво Изве цам дл и футер Опис вестной боковы бивки ф На чретение одству.тна прибя разливовку.ываемаятем, чтох стенкаутеровкертеже снадставк с...

Номер патента: 451443

Опубликовано: 30.11.1974

Авторы: Андросов, Кабаков

МПК: B01D 3/20

Метки: аппарате, газа, масообменном, распределения

...кружными стенками беспечение рагаза (пара) п емом уст цилиндро ей со ст вой зазор ой части енин аипя ств рез кольцевую щель аппарата. Далее нос дит но внутренней ча номерно растекаясь, натекает на решетку ки (катализатора), к снабжен маст ообменн коничеснками корпуса аппарата кольц которого в цилиндричес ет 0,6-0,8 площади сев конической - 0,8-0,9 площадоставл сечения плошад Устройство может быть использов массообменных аппаратах, например садочных абсорберах, дегазаторах, р рах,Известно устройство для распреле газа в массообменном аппарате с и ком ввода газа (пара), выполненное ле диффузора. Однако в известном устройстве б поперечная неравномерность скоросте по аппарату обусловливает одну из и значительного снижения объемного...

Номер патента: 450550

Опубликовано: 25.11.1974

Авторы: Бычков, Жук, Кабаков

МПК: A01B 49/06

Метки: комбинированная, почвообрабатывающая

...14, жидкостный вентиль 15, газо450550вый вентиль 16, манометр 17, укрепленный на держателе 18, В нижней части емкости установлен запорный кран 19. .Дозирующий насос 20, обеспечивающий подачу безводного аммиака сферическим лапам и дозирование его расхода, крепится на картере 1 и кинематически связан с катком 5 через две цепные передачи. Включение и выключение дозирую- щего насоса производится кулачковой 10 муфтой 21.Коммуникация состоит из трубопроводов 22, распределителей 23, подкормочных трубок 24 и распылителей 25, имеющих по одному калиброванному отверстию. 15 Для устранения непосредственного контакта подкормочных трубок и распылителей с лапами 3. предусмотрены термоизолирующие элементы 26, выполненные в виде специальных...

Номер патента: 447522

Опубликовано: 25.10.1974

Авторы: Кабаков, Морозов, Смоляницкий

МПК: F04B 49/08

Метки: мощности, ограничения

...предельной суммарной мощности насосов независимо от соотношения мощностей отдельных насосов, площади ступеней многоступенчатого плунжерного гидроцилиндра пропорциональны наибольшим производительностям соответствующих насосов, а параметры пружины соответствуют условию равенства усилия сжатия пружины при переключении распределителя сумме усилий от давления в линии нагнетания каждого насоса на соответствующую площадь ступени плунжерного гидроцилиндра.На фиг, 2 показана гидросхема устройства ограничения мощности для трех насосов, из которых насос 19 - нерегулируемый и снабжен предохранительным клапаном 20. Для такого варианта устройства конструкция многощелевого распределителя 21 упрощается за счет уменьшения числа дросселирующих...

Номер патента: 443638

Опубликовано: 25.09.1974

Авторы: Жук, Кабаков

МПК: A01B 19/06

Метки: борона, вибрационная

...зубьями 14, а задний, кроме того, пружинными пруткамй 15 и чистиками 16, Брусьяподвешены к раме при помощи цилиндрических ползунов 17, закрепленных на стойках 18, и сопряжены со сштоками гидровибраторов водилами19. Стойки 20 лемехов Ф выполненырегулируемыми по высоте.При работе бороны масло потрубопроводу поступает к делителю 5потока, от него к распределителям,гидровйбраторов 7 и 8, а затем впротивоположные полости силовыхцилиндров гидровибраторов. Для пуска в работу гидровибраторов необ- зоходимо плунжеры их распределителей зо,вывести в кра,нее положение, чтовыполняЬтся тросовой тягой йз кабины трактора,После заглубления бороны при колебаниях брусьев зубья производятрыхление почвы, но дно бороздыостается гребнйстым....

Номер патента: 442314

Опубликовано: 05.09.1974

Авторы: Ешуткин, Иттер, Кабаков, Кобылянский, Ковалевский, Кретов, Пивен, Тен

МПК: F04B 35/02

Метки: гидравлическим, компрессор, поршневой, приводом

...при помощи плунжера 163 дифференциальном поршне разм 6 щен 30 лОУ ., ник управления У 7, Образупций в плунжере три золотниковые полости: больщую 18, среднюю И и малую 20 сообщапциеся при пОИОщи каналов 21,44 22, 23 и 24 с соответствующими камерами гидравлического привода. В цилиндре предусмотрены отверстия 25, соединяющие воздушные полости 26 с атмосферой.При положений дифференциальных поршней 3 и 4, как показано на фиг.1, большая золотниковая полость 18 сообщена со сливной камерой 12, а малая золотниковая полость 20 - с напорной камерой 10. Под действием жидкости, нагнетаемой насосом И в камеры 10, дифференциальные поршни расходятся и в рабочей полости 5 происходит всасывание, а в пневмокамерах 9 - сжатие воздуха, Когда поршень 4...

Номер патента: 438609

Опубликовано: 05.08.1974

Авторы: Байраков, Битюцкий, Кабаков, Кармий, Рождественский

МПК: B66F 1/08

Метки: домкрата, опора

...закреплена вогнутая мембрана; а взаимодействующие с ней стойки снабжены сферическими секторами, образующими полусферу, посредством которой они соединены с пятой домкрата.На фиг, 1 изображена, предлагаемая опора, поперечный разрез; на фиг. 2 - то же, вид в плане; на фиг, 3 - узел 1 на фиг. 1; на фиг.4 - разрез по А - А на фиг. 2.Опора домкрата содержит грузонесущую плиту, которая для снижения металлоемкости выполнена в виде жесткого обода 1, на котором закреплена вогнутая мембрана 2. Обод 1, выполненный в виде кольца с поперечными ребрами жесткости 3 для увеличения несущей способности опоры, закрыт сверху и снизу обшивкой и имеет опорные башмаки 4.Мембрана 2 представляет собой сплошной металлический вогнутый лист, что способствует...
