Параметрический квантователь фазы

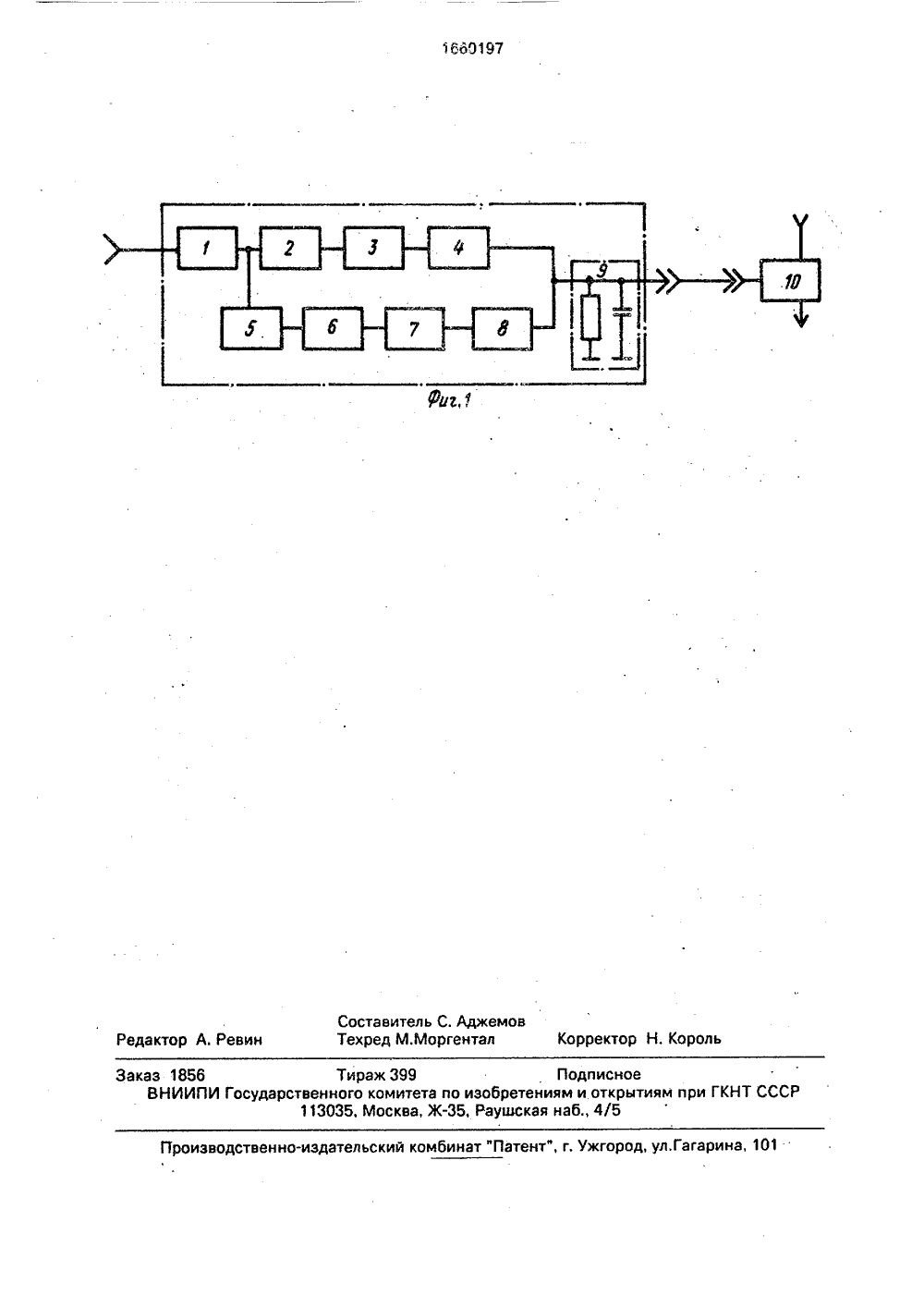

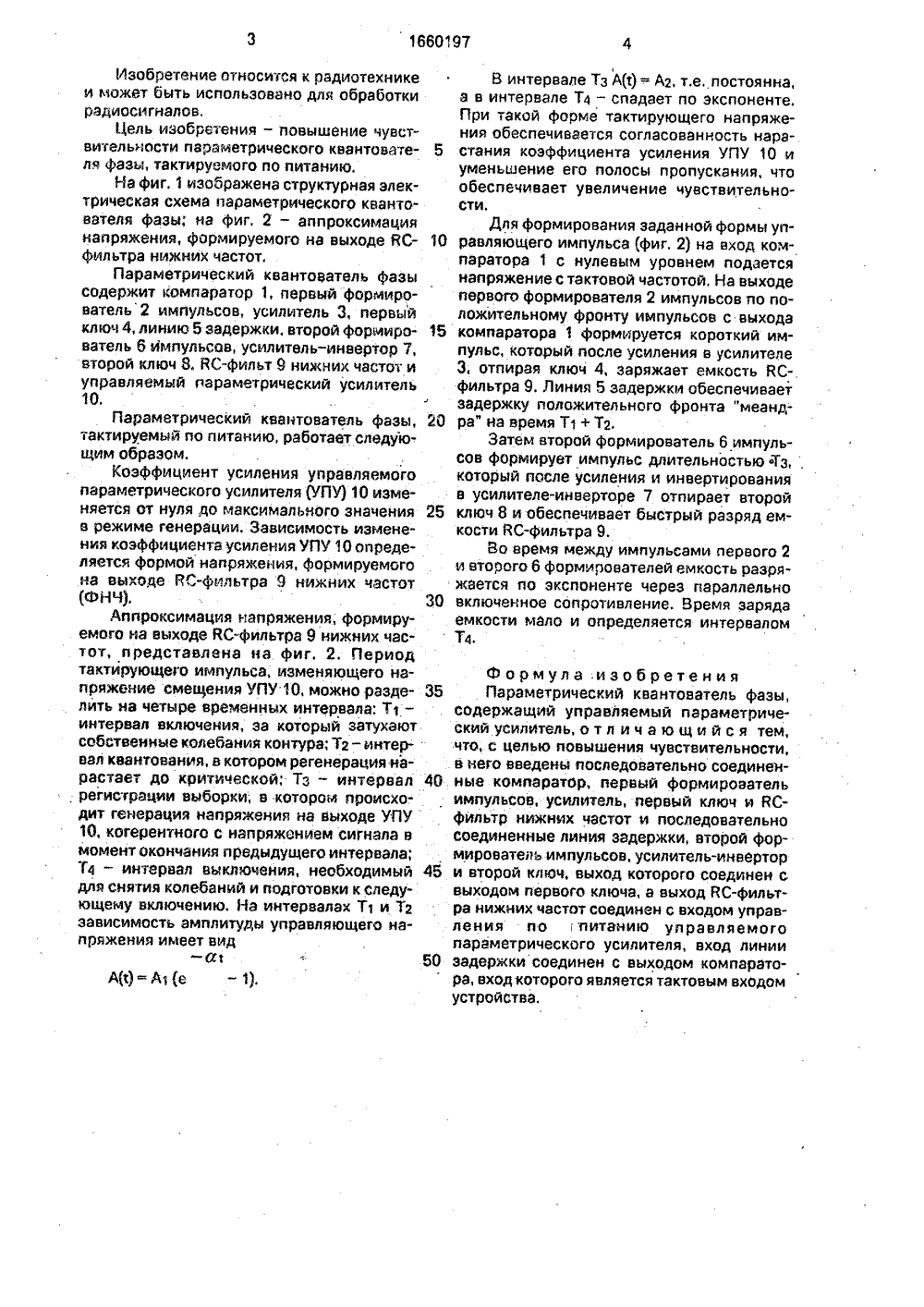

союз советскихсоциАлистическихРЕСПУБЛИК Я ОБРЕТ АВТОРСКОМУ С ТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Комолов В.ГТрофименко Н,Т. Квантование фазы при обнаружении радиосигналов,М,: Советское радио, 1976, с. 86.(54) ПАРАМЕТРИЧЕСКИЙ КВАНТОВАТЕЛ ЬФАЗЫ(57) Изобретение относится к радиотехникеи может быть использовано для обработкирадиосигналов. Цель изобретения - повы.Ы 2 1660197 А 1 4 . 27/20//Н 03 В 19 шение чувствительности параметрического квантования фазы. Устройство содержит последовательно включенные компаратор 1, формирователи 2 и 6 импульсов, усилитель 3, ключи 4 и 8, ВС-фильтр 9 нижних частот, управляемый параметрический усилитель 10, а также линию 5 задержки и усилитель - инвертор 7,Формируемый управляющий тактовый импульс в блоках 1-9 изменяет напряжение смещения в управляемом параметрическом усилителе 10 по заданному закону, соответственно изменяя коэффициент усиления и полосу пропускания оптимальным образом, обеспечивая максимальную чувствительность, 2 ил.Изобретение относится к радиотехникеи может быть использовано для обработкирадиосигналов.Цель изобретения - повышение чувствительности параметрического квантователя Фазы, тактируемого по питанию.На фиг. 1 изображена структурная электрическая схема параметрического квантователя Фазы; на Фиг. 2 - аппроксимациянапряжения, Формируемого на выходе ЯСфильтра нижних частот,Параметрический квантователь фазысодержит компаратор 1, первый формирователь 2 импульсов, усилитель 3, первыйключ 4, линию 5 задержки. второй Формирователь 6 импульсов, усилитель-инвертор 7,второй ключ 8, йС-Фильт 9 нижних частот иуправляемый параметрический усилитель10.Параметрический квантователь Фазы, 20тактируемый по питанию, работает следующим образом.Коэффициент усиления управляемогопараметрического усилителя (УПУ) 10 изменяется от нуля до максимального значения 25в режиме генерации. Зависимость изменения коэффициента усиления УПУ 10 определяется Формой напряжения, Формируемогона выходе РС-фильтра 9 нижних частот(ФНЧ). ЗОАппроксимация напряжения, Формируемого на выходе ЙС-Фильтра 9 нижних частот, представлена на Фиг. 2. Периодтактирующего импульса, изменяющего напряжение смещения УПУ 10, можно разделить на четь 1 ре временных интервала: Т 1 -интервал включения, за который затухаютсобственные колебания контура; Т 2- интервал квантования, в котором регенерация нарастает до критической; Тз - интервал 40регистрации выборки; в котором происходит генерация напряжения на выходе УПУ10, когерентного с напряжонием сигнала вмомент окончания предыдущего интервала;Т 4 - интервал выключения, необходимый 45для снятия колебаний и подготовки к следующему включению, На интервалах Т 1 и Т 2зависимость амплитуды управляющего напряжения имеет вид-Юф 50А(1) - А 1(е - 1). В интервале Тз А= А 2, т.е, постоянна,а в интервале Т 4 - спадает по экспоненте.При такой форме тактирующего напряжения обеспечивается согласованность нара-.стания коэффициента усиления УПУ 10 иуменьшение его полосы пропускания, чтообеспечивает увеличение чувствительности,Для формирования заданной формы управляющего импульса фиг. 2) на вход компаратора 1 с нулевым уровнем подаетсянапряжение с тактовой частотой, На выходепервого формирователя 2 импульсов по положйтельному фронту импульсов с выходакомпаратора 1 формируется короткий импульс, который после усиления в усилителеЭ, отпирая ключ 4, заряжает емкость ВС-.фильтра 9. Линия 5 задержки обеспечиваетзадержку положительного Фронта "меандра" на время Т+ Т 2Затем второй формирователь 6 импульсов формирует импульс длительностью Тз, .который после усиления и инвертированияв усилителе-инверторе 7 отпирает второйключ 8 и обеспечивает быстрый разряд емкости йС-фильтра 9.Во время между импульсами первого 2и второго 6 формирователей емкость разряжается по экспоненте через параллельновключенное сопротивление. Время зарядаемкости мало и определяется интерваломТ 4. Формула, изобретения Параметрический квантователь фазы, содержащий управляемый параметрический усилитель, о т л и ч а ю щ и й с я тем что, с целью повыаения чувствительности, в него введены последовательно соединенные компаратор, первый формирователь импульсов, усилитель, первый ключ и ВСФильтр нижних частот и последовательно соединенные линия задержки, второй формирователь импульсов, усилитель-инвертор и второй ключ, выход которого соединен с выходом первого ключа, а выход ЯС-фильтра нижних частот соединен с входом управления по питанию управляемого параметрического усилителя, вход линии задержки соединен с выходом компаратора, вход которого является тактовым входом устройства.Составитель С. АджемовТехред М.Моргентал Корректор Н. Король Редактор А. Ревин Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Заказ 1856 Тираж 399 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
