Номер патента: 1837285

Опубликовано: 30.08.1993

Авторы: Анпилов, Иванов, Кочан, Крегер, Сазонов

МПК: G06F 12/00, G06F 9/34

Метки: адресов, исполнительных, формирования

...При относительной адресации с выделенной индексацией, которая определяется наличием сигнала на входе 22 типа индексации устройства, возможен сдвиг до пятнадцати разрядов в зависимости от значения УНГ для содержимого индексного регистра 9, величина которого определяется по следующей формуле. ВСД = УНГ . (1.2) Таким образом, для индексного регистра с разрядностью, равной 16, необходим циклический сдвиг до пятнадцати разрядов (при сдвиге на шестнадцать разрядов информация возвращается в исходное состояние). Так как стандартный ИМС, осуществляющих комбинационно данный циклический сдвиг в сторону младших разрядов, не существует, первый коммутатор 12 выполнен на базе двухразрядных коммута,оров - мультиплексоров (ИМС 155 КП 2, справочник...

Номер патента: 1732446

Опубликовано: 07.05.1992

Авторы: Колесников, Крегер

МПК: H03K 5/153

Метки: длительности, импульсного, преобразования, сигнала

...элемента ИЛИ 6 закроется, так как на выходе вентиля элемента ИЛИ 6 имеется уровень "Лог, 1". Напряжение на ла превышает длительность т 1, на выходе блока 15 задержки переднего фронта импульса уровень напряжения скачком станет низким (т.е, перейдет из "Лог. 1" в "Лог. О"), ВЯ-триггер 16 перейдет во включенное состояние от сигнала низкого уровня по 3-входу, так как на В-входе. находится уровень та напряжения на выходе интегратора 1, а значит, и временной интервал тз можно регулировать независимо от регулировки временного интервала т 2 при помощи резистора 2. Причем с 2 выбирается по величине несколько больше, чем разрешающая способность по длительности централизованного селектора по длительности. Как только напряжение на выходе...

Номер патента: 1298745

Опубликовано: 23.03.1987

Авторы: Жогло, Иванов, Крегер, Сазонов

МПК: G06F 9/36

Метки: адресов, исполнительных, формирования

...первые входы элементов второго блока 3, Маска накладывается так, что на выходах этих элементов появляется результат арифметического сложения относительного адреса и выделенной части индексного регистра с учетом верхней границы маски. 10Для значения КОР, отличного от 1, 2, 4, 8 или 16, поступающего в инверсном виде с третьей группы выхо дов регистра 1 команд на входы элементов 13 и 15, и производится формирование управляющих сигналов на выходах этих элементов. Под действием управляющего сигнала на выходе элемента 14 производится блокировка четвертого тактового входа 22 уст ройства по второму входу элемента И 25 шифратора 11 и осуществляется формирование двоичного кода верхней границы маски по следующей Формуле: честна разрядов...

Номер патента: 1223229

Опубликовано: 07.04.1986

Авторы: Жогло, Иванов, Крегер, Сазонов

МПК: G06F 12/04, G06F 9/46

Метки: адресов, исполнительных, формирования

...коду величины сдвига происходит сдвиг информации в сторону младших разрядов в коммутаторе 18.По информации, поступающей с выходов коммутатора 18 на вторые входы 25 30 35 сумматора 9, происходит арифметическое сложение с относительным адресом, поступившим на первые входы суммато.сра 9, При этом по информации разрядов 1013, поступающей с второго выхода регистра 7 команд, где хранится двоичный код околичестве обрабатываемых разрядов элемента операнда в инверсном виде, под воздействием управляющего сигнала, поступающего на пятый вход устройства, происходит формирование маски дешифратором 16.Сформированная маска поступает с выходов дешифратора 16 на соответствующие вторые входы блока 10 для окончательного формирования информации,...

Номер патента: 349520

Опубликовано: 01.01.1972

Авторы: Гринберг, Крегер

МПК: B23K 11/10, B23K 37/02

Метки: контактной, машин, привод, сварки, сжатия

...7 о выбору) цз толкатслсй механизма цагружецгя, который представляет собой два соосцо расположсцных барабана 11 с расположенными по ОКРКНОСТИ К 3 ЖДОГО ИЗ 11 ИХ ДЕССЯТЬЮ ЦИЛЦН- дричеекисми гцсздамц, в которых устацовлсцы толкятслц 12. ДеВять толкатслсй из десяти в каждом барабане Нагрчжсць в сторонх двухзвецзИка црун(иНами 13, цястросццыми на рязличцыс силы, соотвс 7 свец 30 В одцом барабанс с ццтсрваломссг, а В;1 рутом -- с ицтсрвалом О, кг ц т. д., задавал В комбцсцасциях раз,Ичцыс усилия сжатия в дцапазоце ог О, до 9,9 се с интервалом О, кг. Для фиксЯции ОЯРЯОЯН 013 13 зачсцг 1 ьх полоксцц 51 х может бып устаНо злсца защелка-срцксатор с подцружццсцными шариками 14, западаю,щими в оорязова,;1 цыс ца ццлидрцческой поверхности...

Номер патента: 336122

Опубликовано: 01.01.1972

Авторы: Гринберг, Крегер

МПК: B23K 11/10, B23K 37/00

Метки: контактной, привод, сварки, сжатия, точечной, электродов

...упором в торецштока 4, несущего электрододержатель 5,силу сжатия, преобразуя ее по величине в соответствии с соотношением плеч системы рычагов, Шток 4 соединен с пружиной 8 растяжения, служащей для его возврата при обесточенном силовом органе. Для удержания рычагов 6 и 7 в исходном положении установленрегулируемый упор 9,Импульсный источник может быть, например, скомпонован из блока - формирователяимпульсов постоянного тока в масштабе заданной статической составляющей силы сжатия электродов - и блока - формирователяимпульсов переменного (пульсирующего постоянного) тока, согласованных во времени ипо амплитуде со статической составляющейсилы сжатия электродов, - с соединением выходов обоих блоков по схеме сложения импульсов...

Номер патента: 326028

Опубликовано: 01.01.1972

Авторы: Гринберг, Крегер

МПК: B23K 11/10

Метки: 326028

...установлен подвижный подпружиненный электрододержатсль с закрепленным в цем электродом 5, На корпусе направляющей 1 укреплен держатель неподвижного электрода 6, Электроды 5 ц 6 подключены к источнику сварочного тока. Пружина 7, смонтированная в канале направляющей 4, одним своим концом упирается в торец электрододержателя подвижного электрода, а другим - в тарель 8 микрометрического стебля 9, цавицчсцного ца направляющую 4. Настройка пружины на зада мое усилие сжатия электродов осуществляется перемещением отградуированного микрометрического стебля по резьбе, В держателе подвижного электрода установлен радиально расположенный палец 10, взаимодействующий с приводным элементом микровыключателя 11, укрепленного ца консоли 3. В микро-...

Номер патента: 302860

Опубликовано: 01.01.1971

Авторы: Крегер, Кучеров, Нтн

МПК: H05K 13/02

Метки: аксиальных, выводов, рихтовки

...ролика 8, установленного на опорах качения, в качестве которых служат холостые сателлиты 9, установлен. ные в сепараторе. Сателлит 10 вала 4 сцеплен с неподвижным центральным зубчатым колесом 11. Рпхтовочные колодки 12 и фрикционная опора 13 установлены против барабанэв 1 и ролика 8 и образуют с ними зазоры, величина которых в зонах рихтовки соответствует диаметру выводов 14, а в зоне вращения - диаметру радиодетали 15 (с необходимым натягом). На поверхности рихтовочных барабанов 1 равномерно по окружности расположены профплированпые выемки 1 б, сокращающие до минимума ширину рихтующих поверхностей барабанов в начале рихтовки и расширяющие ес постепенно до максимума в и р оцессе р их то вки.Прп вращении сепаратора 5 радиодетали...

Номер патента: 270865

Опубликовано: 01.01.1970

Авторы: Городецкий, Крегер, Кучеров

МПК: H05K 13/02

Метки: аксиально, выводов, радиодеталей, расположенных, рихтовки

...в 5 Осевом цагравлецц 1 цд несколько отдельныхсекций, взаимно пеекрывлощцх одна другую, д один цз кажлой цлры ролцкоь снабкен ребордамц цз эластично-о матерца,л.Нл фцг, 1 и 2 изображено предложенное О устроство в двтх проекднях: цл 1 шг. 3 - вариант расположения роликов лля рлдцодеталей малого,лцл.;етрл; 1 л фиг. 1 - ролики с реоордамп.УСтрОйетО СОЛЕржнт дпа тпХтуЮщИХ баГа бана 1, связин 1.х через зубчатые колеса 2 -б с дискам 1ротор. Мс лу лцскдмц рлсцоложецы холостыс Опорн, г ролцк Т лля цоппу шого злхвлтл;1 вслепня ;полетлей с.Б зоне рцх гоп;и против;жлОл рцхтующего О барабана цсцодьижно ус гдновлены рихтую 270865щие колодки 9, Зазор между рихтующими колодками и рихтующимп барабанами соответствует диаметру проволочных выводов...

Номер патента: 257947

Опубликовано: 01.01.1969

Автор: Крегер

МПК: F16D 7/02

Метки: момента, муфта, предельного

...а в каждой изполумуфт образовано углублений вдвое меньше, чем шариков в сепараторе, 257947При таком исполнении крутизна выхода шариков из углублений в полумуфтах при срабатывании роли не играет, благодаря чему путь выкатывания шариков из углублений можно сократить до минимума и обеспечить четкий, релейный характер срабатывания муфты при перегрузках. В частном случае такая конструкция муфты может быть использована для соединения несоосно расположенных параллельных валов, для чего в сепараторе должно быть установлено четыре шарика так, чтобы против любого из них в диаметрально противоположном положении в сепараторе находился другой шарик, а в каждой полумуфте два диаметрально расположенных углубления выполнены в виде радиальных...

Номер патента: 202292

Опубликовано: 01.01.1967

Автор: Крегер

МПК: H02K 7/065

Метки: вращательного, вьгходе, движения, л1едленного

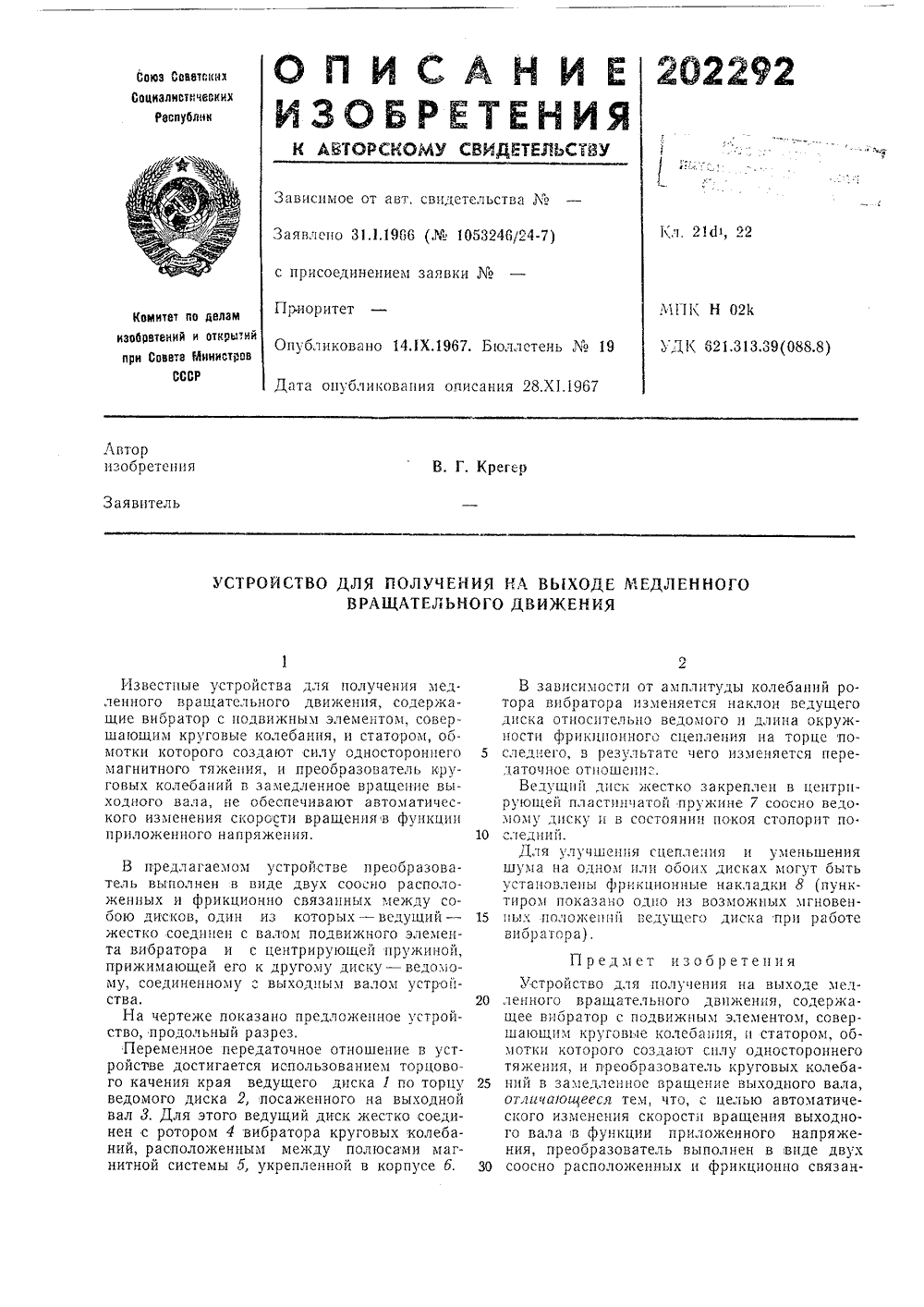

...фрикционные накладки 8 (пунктиром показано одно из возможных мгновен ных положений ведущего диска при работевиоратора). В предлагаемом устройстве преобразователь выполнен в виде двух соосно расположенных и фрикционно связанных между собою дисков, один из которых - ведущий - жестко соединен с валом подвижного элемента вибратора и с центрирующей пружиной, прижимающей его к другому диску - ведомому, соединенному с выходным валом устройства,На чертеже показано предложенное устройство, продольный разрез.Переменное передаточное отношение в устройстве достигается использованием торцового качения края ведущего диска 1 по торцу ведомого диска 2, посаженного на выходной вал 3, Для этого ведущий диск жестко соединен с ротором 4 вибратора...

Номер патента: 129876

Опубликовано: 01.01.1960

Автор: Крегер

МПК: G01P 3/04

Метки: дифференциальное, реле, скорости

...1 м с червяком 8.Вал 9 червяка соединен с валом электромоторчика 1 с возможностью осевого перемещения при помощи шлицевой муфты 10.Вал б вращается в том же направлении, что и вал 4 турбины, но со значительно меньшим числом оборотов, в результате полумуфта 2 опережает храповик 5.При остановке турбины и выравнивании скорости ее вращения со скоростью вращения храповика 5 происходит сцепление храповой муфты. При дальнейшем снижении скорости вращения турбины и замедлении вращения червячного колеса 7 червяк 8 переместится в осевом направлении и нажмет своим концом 11 на пружинящий контакт 12 элек129876 тропривода, сцепляющего валоповоротное устройство с валом турбины.Для устранения износа зубцов храповика б собачки 3 выполнены в виде...

Номер патента: 125698

Опубликовано: 01.01.1960

Автор: Крегер

МПК: G05B 11/16, G05D 23/12

Метки: автоматический, регулятор, температуры

...3 через вентиль 7 и дроссель 8 отбирается проба подогретой воды и отводится в пространство 9 над мембранным датчиком б и далее в проточную термостатную трубку 10, опущенную в гидрозатвор 11. Для контроля за работой регулятора устанавливается мановакуумметр 12, а для периодического или непрерывного отсасывания воздуха и других газов, выделяющихся из протекающей пробы воды или просасывающихся извне через неплотности, регулятор присоединен при помощи вентиля И к вакуумной линии 14.Действие регулятора основано на принципе адиабатного перехода части протекающей через регулятор воды в состояние насыщенного пара, давление которого самоустанавливается в соответствии с температурой воды. При понижении температуры воды, поступающей из...

Номер патента: 11187

Опубликовано: 30.09.1929

Авторы: Крегер, Освальд

МПК: F23D 5/02, F23N 1/02

Метки: нефти, сжигания

...воздуха для горения от трубопровода 4 вентилятора 5, Питание жалоба 1 нефтьюФ производится по трубе б из питательногорезервуара 7, снабженного, с целью регулирования уровня нефти в нем и в жолобе 1, сливной трубкой 14, которая устроена переставной по высоте (напри-мер, посредством нарезки). Излишек при текающей по трубе 16 нефти сливается через отверстие 15 трубки 14 в трубопро, вод 17, ведущий к резервуару 18, из ко; тооого нефть припомощи насоса 19 на, правляется по трубопроводу 20 к трубе 16.Бак 21 служит запасным резервуаром длянаполнения, при помощи крана 22 резер"нуара 7.К вдуваемому на поверхность нефтисжатому воздуху или же к дополнитель-ному воздуху, вдуваемомув пламя, или жеодновременно к тому и другому Можнопримешивать...
