Иванов

Номер патента: 1636496

Опубликовано: 23.03.1991

Авторы: Иванов, Клименко, Примбетов, Рубцов, Савухин, Хронов, Яницкий

МПК: E01B 27/08

Метки: железнодорожного, пути, щебня

...5 щебне- очистит.ельной машины размещены дизель-генератор 22, а за щебнеочистительным устройством смонтирован планировщик 23.Устройство для очистки щебня железнодорожного пути работает следующим образом,При поступательном перемещениитячага 1 рама 5 щебнеочистительной машины с помощью упряжного устройства 3 и гидроцнлиндра 4 опускается и одновременно включаются в работу электродвигатели 20 приводов. Штанговые рыхлители 14 с подреэными зубьями 15 вместе со шнековыми рыхлителями 17 внедряются в массив щебня, Вращение от электродвигателей 20 через редукторы 21 и шестерни 19 передается на шнековые рыхлители 17. При поступательном перемещении щебне- очистительной машины рьппители 14 с подрезными зубьями 15 осуществляют первоначальную подрезку...

Номер патента: 1636342

Опубликовано: 23.03.1991

Авторы: Иванов, Кошелева

МПК: C02F 1/40

Метки: вод, механических, нефтепродуктов, примесей, сточных

...6, что обеспечивает равномерно рассредоточенноепоступление воды в цилиндр 1,Высвобожденные нефтепродукты переходят в верхний слой и выводятся из.устрайства через патрубок 8, а водапоступает в нижний слой, где под действием гравитационных сил происходитосаждение механических примесеи (шлама), которые отводят через патрубок 9,размещенный в конусном днище 3, Очищенная от нефтепродуктов и механических примесей вода выводится из нижней части корпуса через патрубок 7.При работе устройства в корпусе 1образуется трехслойная система: верхний слой очищенных нефтепродуктов,средний - эмульсия типа "вода в масле"и нижний слой очищенных сточных водтипа "масло в воде", практически несодержащих нефтепродуктов, что обуславливает размещение...

Номер патента: 1636329

Опубликовано: 23.03.1991

Авторы: Вертиев, Иванов, Луценко, Сытник, Тюшка

МПК: B66F 7/02

Метки: подъемник, шаговый

...и 30,Строповочцьп 1 узел 9.подъемникаможет быть выполнен, например, в видепроуп 1 ицы, закрепленной наверху консольной части ригеля 31 поднимаемогопокрытия 32,Подъем покрытия производится следующим образом.55После установки колонны 3 возводимого сооружения устанавливают шаговые подъемники 33, Вначале устанавливают опорп 1 и жестко закрепляют их5 163к колоннам 3. Затем в сборе могтргу -ют верхнюю часть каждого подъегшкасовместно с грузонесущей лентой 5,после чего монтируют тягу 6 в сборес пальцами 12 и подвешивают к балке2 траверс 19 и 20 посредством тросов21 с талрепами 22 и обоймами 24.При помощи талрепов 22 регулируютуровень седловин 27 траверс 19 и 20и закрепляют на четырех ветвях тросов 21 зажимы-упоры 26 с зазором апо отношению...

Номер патента: 1636300

Опубликовано: 23.03.1991

Авторы: Воронин, Иванов, Самулеев

МПК: B63H 5/14, B63H 5/16

Метки: насадка, судовая

...диаметральной,плоскости, на наружных поверхностях которыхв верхней части расположены поперечные зубчатые сектора 4 и 5. В верхней части наружной поверхности каж"дой из них выполнены петли, через которые проходит ось 6, подвешенная нанижней кромке баллера 7; Внутри баллера проходит вал 8 привода 9, имеющий 25на конце шестерню 10, находящуюся взацеплении с зубьями поперечных зубчатых секторов 4 и 5,При движении судна в чистой водеповоротная раскрываемая насадка находится в закр 1 том состоянии (фиг.2).Нри движении судна на участке, засоренном битым льдом или другими предметами поворотная раскрываемая насад, ка (фиг.З) открывается с помощью привода 9, который поворачивает вал 835так чтобы коническая шестерня 10переместила...

Номер патента: 1636048

Опубликовано: 23.03.1991

Автор: Иванов

МПК: B02C 17/22

Метки: футеровка

...стали 110 Г 13 Л можно испольэовать более дешевые стали. 20 Л, 25 Л и 35 Л,Формула изобретения Футеровка с рабочей поверхностью иэ износостойкого сплава и пластичной основой, о т л и ч а ю щ а я с я тем, что, с целью повышения срока службы, пластичная основа выполнена из стали и образует с износостойким сплавом биметаллическую пару, причем толщина пластичной основы в 4,0- 6,5 раэ превышает толщину износостойкого сплава,35 40 Отношение с/г Качество сцепления между чугуном и стальюСцепления нетНеполное сцеплениеПолное сцеплениеПолное сцеплениеЧастичный размыв чугуна с появлением стальной составляющей на рабочей пове хности 3,0 3,Ч 4,0 6,6 Не оп еделялось Изобретение относится к футеровкам рудоразмольного оборудования и может быть...

Номер патента: 1636046

Опубликовано: 23.03.1991

Авторы: Баклушин, Иванов, Островлянчик, Сенин

МПК: B02C 17/18

Метки: мельницы, мокрого, разгрузочное, самоизмельчения

...окно 4 начинают сливаться также и крупные частицы шлама, которые, попав на жидкий шлам с преимущественным содержанием тонких частиц, скользят по нижней элеваторной лопасти 3 к разгрузочному конусу 2 без образования комков крупной фракции пластичного материала,При использовании мельниц мокрого самоизмельчения большого диаметра (более 7 м), а также при наличии в шламе большого количества склонных к слипанию и комкованию крупных частиц на элеваторных лопастях 3 между окнами 4 и разгрузочным конусом 2 выполняются окна 5,Процесс дольнейшей разгрузки шлама через окна 5, обеспечивающие разделение 5 10 15 20 25 30 35 шлама на тонкую и крупную фракции, аналогичен процессу разгрузки шлама черезокна 4,Окна 4 и 5, выполненные по всей ширине...

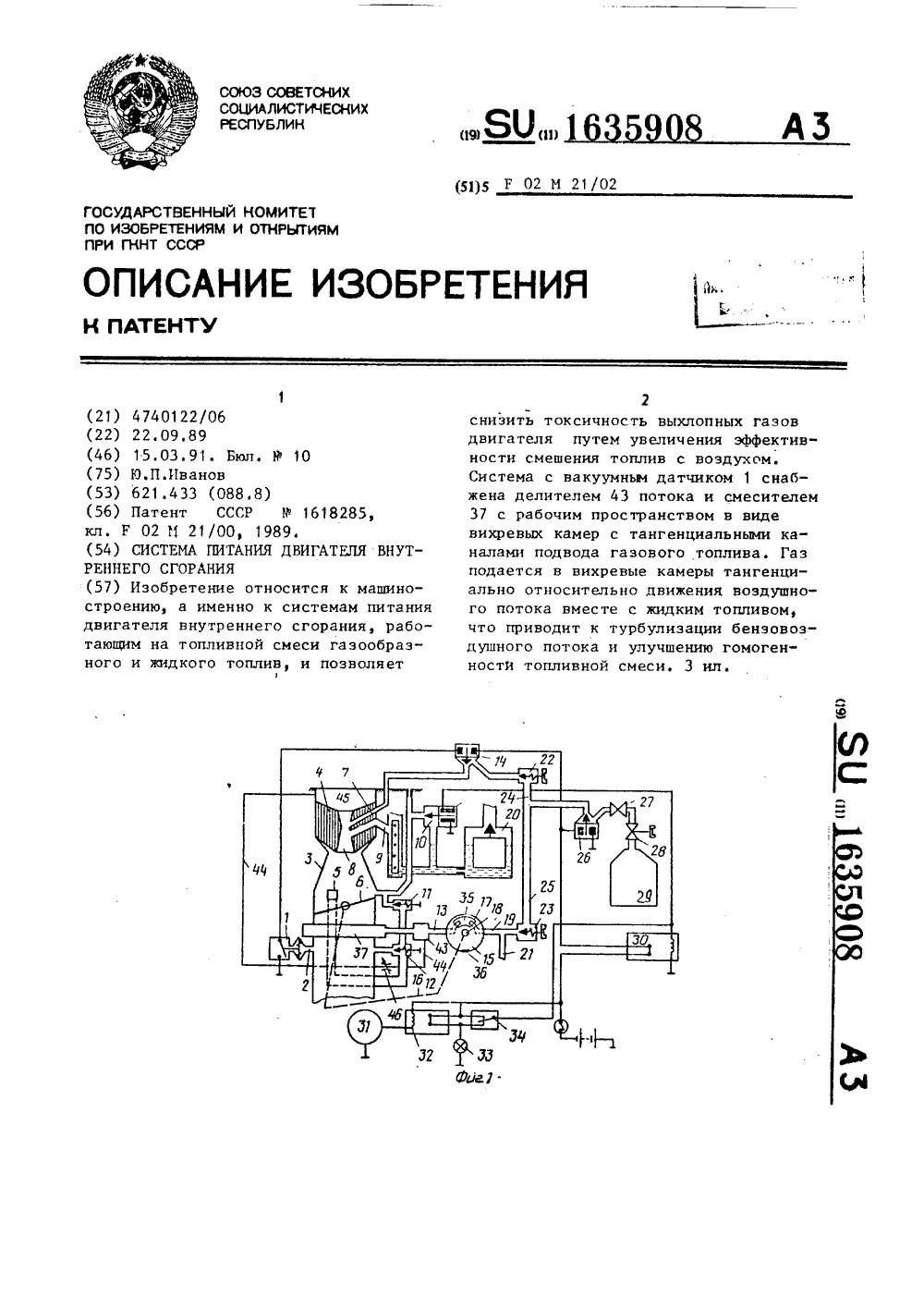

Номер патента: 1635908

Опубликовано: 15.03.1991

Автор: Иванов

МПК: F02M 21/02

Метки: внутреннего, двигателя, питания, сгорания

...19, дополнительный золотниковый дозатор 15 попадает в делитель 43 потока, где происходит разделение газовоздушного потока.,Далее газ или,смесь газа с воздухом проходит в смеситель 37 и по тангенциальным каналам 39 подвода газового топлива попадает в вихревые камеры 40, где поток, закручиваясь, образует ряд мелких вихрей, что способствует ак 1635908тивному перемешиванию газообразного потока с воздухом и жидким топливом ,в случае работы как на жидком, так и на газообразном топливе), Пройдя рабочее пространство 4 1 смесителя 37, смесь становится практически абсолютно гомогенной и поступает в задроссельное пространство карбюратора 3. В магистраль между дозатором 23 и дополнительным золотниковым дозатором 15 подаются горячие картерные газы...

Номер патента: 1635265

Опубликовано: 15.03.1991

Авторы: Евланов, Золотоносов, Иванов, Румянцева

МПК: H04B 3/46

Метки: импульсной, последовательности, сигналов

...элемент И.1 И 27 - группу сгнаов, пропорциональных (О,5-0,1) спятый элемет ИЛИ 28 - группу сигна-.ллов, пропорциональных (О3-0 1) -.Выходные сигналы элементов ИЛИ 2428 в определеий комбинации подаются нд соответствующие элементы 11 4046, каждый иэ которых открылдетсяпри поступлении трех сигналов. Первыми из цих являются сигналы с выходов соответствуюих элементов ИЛИ24-28 Второй открывающий сигналформирует второи триггер 18, который через двенадцатый элемент ИЛИ 35уста ндвиндется н едигцчцое состояние (елигчый потенциал на едицичном выходе, нулевой - цд нулевом выходе) при возникновении сигцалд цал.Ллюбом иэ выходов 1 и К первогодешифрдторд 10,Третьим открьвдичим сигналом является временная метка 1.2 которая,как указано выпе,...

Номер патента: 1635253

Опубликовано: 15.03.1991

Авторы: Иванов, Лицкевич

МПК: H03K 4/60

Метки: генератор, пилообразного

...счет напряжения источника питания на ту же н.личину, на которую оно уменьцгилось зя время прямого хода раз. вертки.В случае, если напряжения на входах суммирующего элемента 12 равны нулю, напряжение на его выходе, я значит, и на входе управления источника 9 двунаправленного тока также равно нулю. При этом постоянная составляющая тока в индуктивной нагрузке 5 отсутствует (фиг.2 в), тяк кяк коллекторные токи транэисторон 21 и 22, задаваемые резисторами 23-28, равны и взаимно вычитаются, компенсируя друг друга, а протекагцпо постоянного тока от источника питания препятствует разделительный конденсатор 4. Следует отметить, что во время обратного хода развертки коллекторный ток транзистора 21 не протекает иэ-за запирания включенного...

Номер патента: 1635248

Опубликовано: 15.03.1991

Авторы: Баранаускас, Иванов, Юодвалькис

МПК: H03F 3/04

Метки: усилитель

...усиления,образованном транзисторами 3, 5, 6. 50Противофазные изменения коллекторных токов транзисторов 6 и 4 суммируются на базе транзистора 2, темсамым увеличивая ток через него и,следовательно, ток через транзистор 551 и через нагрузку, подключенную квыходной шине 12 или 11.Из-за увеличения тока через транзистор 2 увеличивается падение напряжения на резисторе 9, которое поступает на эмиттер транзистора Я и уменьшает воздействие изменения входного тока на холяекторный ток транзистора 8. Таким образом, данная связь работает как вторая цепь мест- нойООС. Уменьшение тока через транзистор 8 иэ-за действия данной ООС способствует большему открытию транзистора 4 и увеличению падения напряжения на резисторе 7 и закрыванию транзистора 3....

Номер патента: 1635053

Опубликовано: 15.03.1991

Авторы: Ермолаева, Иванов

МПК: G01N 3/18

Метки: армированных, испытаний, образцов, пластмасс, прочностных, трубчатых

...10, а штуцера 14 для отбора контрольного газа подключают к регистрирующим газоанализаторам, Полостьподготовленного к испытаниям образца продувают гелием для удаления воздуха во избежание выпадания конденсата.11 ри испытаниях с помощью нагревателей 5 и охладителей 6 нагревают иохлаждают различные участки образца,заполненные сыпучими материалами сразличными коэффициентами теплопроводности. Ио достижении необходимогополя температур образец нагружаютвнутренним давлением, подавая гелийв полость образца из устройства 7через штуцер 10, и подвергают механическому нагружению через силовые тяги 2 и 3 испытательной машины, В процессе испытаний регистрируют параметры напряженного состояния образца идополнительно измеряют газопроницаемость...

Номер патента: 1635006

Опубликовано: 15.03.1991

Авторы: Бритвин, Бритвина, Иванов

МПК: B60Q 9/00, G01C 9/10

Метки: вибраций, датчик

...использования этой информации для процесса уп равления движением или параметров подвески кузова.Цель изобретения - повышение точности определения характеристик возмущающих воздействий. 10На чертеже показан датчик в составесигнального устройства, общиИ вид.Устройство содержит световые сигнэлизаторы 1, расположенные в кабине водителя на планке 2, Сигнализаторы 1 15 подключены к источнику 3 питания через датчик 4 вибрации. Датчик 4 выполнен из токопроводящего основания, в одной части 5 которого выполнены посадочные отверстия 6 переменного диаметра, в которых 20 расположены шаровые инерционные элементы 1. Элементы.1 выполнены иэ токо- проводящего материала и контактируют с другой частью 8 основания. При необходимости определения больших...

Номер патента: 1634812

Опубликовано: 15.03.1991

Авторы: Иванов, Иванова, Перфилов, Полинковский

МПК: F03B 13/10, F03B 7/00

Метки: гидроагрегат, русловой

...в русловых гидро а гре г алга х.11 ел, изобретения упроцение конструкпи и повышение экономичности запуска Гидр(511 реат(1.51-1 а фиг.показан русловой гидроагрегат, иид сн(рху; на фиг. ) - сечение А-А на фи 1: и;1 фи. 3 се нц Б-Б на фиг. 1.1,с.(вй и.(роагрегат содержит ротор. 10 )и; и,ц) урбииус лопастями 2 и валом 3.(1( крис 1)11) ор 4, кинематически связан- )1) 1),иим 1 ид 1)оагрегат (набжен по)и ) иди 51)биой 5, )последняя раз;.11:,1.1) )и и;1.1, 3 роториой гидротурбины5 и г)с,ииси иим при помощи обгоннои )1),) 111о ,11) );реги) р;ботаеч следуя)- 1,;) , )Р:ГМ,, )1;)ИИдрптурбинараСКруЧИВастея ,;,) ),.1(1, )1 с)еио)1 и,цот)бины 5 ЛО ди) ),;11515, 11)и котрои Ги;ц)отурби. 24наначинает самостоятельно увеличивать частоту своего...

Номер патента: 1634764

Опубликовано: 15.03.1991

Авторы: Епифанцев, Иванов, Марченко

МПК: E04C 3/00

Метки: несущий, элемент

...использовано в несущих конструкциях лс ног) типа, когда необходима в одном направлении воздействия нагрузки жесткость, а в противоположном эластичность.11 ель изобретения расширение функциональных возможностей за счет изменения конфигурации строительных сооружений.На фиг. 1 изображен несущий элемент в сост)цнии изготовления, общий вид; на фиг. 2 -- участок несущего элемента при сто изгибе в противоположную сторону от расположения пружины; ца фиг. 3 участок цесушсго элемента при его изгибе с использованием пружины из прямоугольной заго. тонки, ца фиг 4 участок несущего элемс цта с отрицатсл ц) м углом изгиба Нссу 1 ции элемент состоит из пружины 1 и полки 2 из тонкостенного материала. Витки пружины с полкой соединены, например, сваркой...

Номер патента: 1634760

Опубликовано: 15.03.1991

Авторы: Иванов, Матюгин

МПК: E02D 17/18

Метки: возведения, насыпи

...промерзания. При этом на низкотемпературных МЗР 1 Г досыпку НЧН ведут после промерэания ее и основания под нейНа высокотемпературных МЛМГ досыпку НЧН едут после ее промерзания не менее ,4 м. 2 э,п, ф-лы. на высоту 0,3-0,6 м. В процессе летнего протаивания ее основания производят уплотнение нижней части насыпидо проектной осадки деятельного слояпосредством грунтоуплотняющих средствПри этом уплотнение ведут при промерзании нижней части насыпи не более0,15 м Затем, после дальнейшего промерзания нижней части насыпи, производят Формирование насыпи досылкойее нижней части до проектных контуров. Причем на низкотемпературныхгрунтах досыпку нижней части гасыпи ведут после полного ее промерэания и основания под ней, При отсыпкеже на...

Номер патента: 1634681

Опубликовано: 15.03.1991

Авторы: Ефремкин, Иванов, Овчинников, Пестов

МПК: C08J 7/12, C08J 7/18

Метки: модификации, поверхности, резины

...резины на основе тройногосополимера этилена, пропнлена и дицмклопентадиена СКЭПТ следующего состава, мас.ч.:СКЭПТ100Масло ИВП 5Сажа ПИ60Стеариновая кислота .сантакс 0,5Тиураи 1,5Оксид цинка 5Сера 2наносят кистью раствор 2,6-ди-третбутилантрахинона н тетрабромднфенилпропана иэ расчета 2,5 г/м каждого,2сушат и затем облучают в течение0,25-4 мин светом лампы ДТР(энергетическая экспозиция составляет4,5 103- 7,21 О Дж/и ). На облучаемые поверхности наносят клей 51-К,поверхности соединяют и выдерживаютпри комнатной температуре в течение5 сут.П р и м е р ы О И 11. Аналогично примерам 7-9 проводят модификациюобразцов резин на основе СКЭПТ путемобработки индивидуально взятыми 2655ци-трет-бутилантрахмнон н тетраГромдифенилолпропаном м...

Номер патента: 1634609

Опубликовано: 15.03.1991

Авторы: Богачев, Иванов

МПК: B65G 17/10, B65G 47/38

Метки: конвейер, продольный

...емкостей с жидкостью(водой). сообщающихся с желобом 5 и поперечно расположенных относительно последнего, Холостая ветвь 2 установлена посредством поплавков 3 на продольных направляющих 7, которые могут быть расположены под либо над желобом 5 (см, фиг. 2). Продольный конвейеримеет привод 8 тягового органа, например, в виде электродвигателя и редуктора, Жидкость (вода) может иметь известные добавки, снижающие температуру замерзания.Продольный конвейер работает следующим образом.Лесоматериалы поштучно сбрасываются на траверсы в начале конвейера (см. фиг, 1) и перемещаются по воде по желобу 5 с помощью грузовой ветви 1 посредством привода 8. При загрузке бревно располагается на гибких перемычках 4, удерживаемых на поверхности воды...

Номер патента: 1634564

Опубликовано: 15.03.1991

Авторы: Иванов, Михалев, Пизина, Синьковский

МПК: B63B 15/02

Метки: вант-путенсу, ванты, крепления, узел

...имеется отверстие для крепления огона 2 30 ванты и отверстие 3 с прорезью 4 фигурного паза для фиксации цилиндрического стержня 5, который имеет воэможность вращения с помощью ручки 6, за" креплецной от самопроизвольного поворота быстросъемным фиксатором, например съемным резиновым кольцом 7 Ручка 6 фиксируется в отверстиях оси двумя винтами 8, являющимися одновременно осями для крепления путенса 9. 4 О Стержень 5 имеет лыски 10,Устройство работает следующим образом, Для быстрого рассоединения ванти вант-путенса ручка 6 после снятия 45 ки 6 в отверстии для последующей фиксации, Ручка 6 крепится на оси двумявинтами 8 и страхуется от случайного поворота съемной резиновой петлей7, эти же винты крепят к оси вацтпутецса 9. 1 з,.п, ф-лы, 3...

Номер патента: 1634556

Опубликовано: 15.03.1991

Авторы: Грибов, Грицкевич, Досмаев, Иванов, Игнатов, Камаев, Колесниченко, Корякин, Погорянский, Угрюмов

МПК: B60P 1/04, B60P 3/40

Метки: грузов, длинномерных, перевозки, средство, транспортное

...свидетельство СССРЮ 1556390, кл, В 60 Р 3/40, 1988.(54) ТРАНСПОРТНОЕ СРЕДСТВО ДЛЯ ПЕРЕВОЗКИ ДЛИННОМЕРНЫХ ГРУЗОВ(57) Изобретение относится к транспортировке и выгрузке длинномерных грузов. Цель изобретения - повышение надежности и снижение повреждений транспортируемых грузов, Транспортное средство содержит раму, грузонесущую горизонтальную балку 2, снабженную боковыми стойками 3 и 4. Транспортное средство оснащено опорами 1 в виде усеченного полого цилиндра, сечение которого представляет кольцо эллиптической формы с двумя прорезями, а боковые стойки 3 в нижней части имеют выступы, находящиеся в зацеплении с опорой 1,3 ил,1 б 34556 Составитель А, Мазилкинедактор Н, Швыдкая Техред М,Моргентал Корректо липенко Производственно-издательский...

Номер патента: 1634524

Опубликовано: 15.03.1991

Авторы: Иванов, Сыркин

МПК: B29C 45/40

Метки: литьевая, полимерных, форма

...30".Размеры и соотношение рабочего диаметра гидроцилиндра и штока выбирают в зависимости от конкретного изделия и конкретных условий.Литьевая форма работает следующим образом.После впрыска расплава полимера и технологической выдержки форма раскрывается, при этом центральный толкатель 11 упирается в неподвижный упор литьевой машины (не показан) и посредством дополнительного поршня 1 О создает давление рабочей жидкости в полостях гидроцилиндра, соединенных между собой отверстиями а в поршне 9, Под воздействием давления рабочей жидкости останавливаются гидроцилиндр 8, поршень 9 и соответственно плиты 6 лредварительного и плиты 7 окончательного выталкивания, В результате совмест 15 20 25 ЗО 35 40 45 50 55 ного действия...

Номер патента: 1634472

Опубликовано: 15.03.1991

Авторы: Евельсон, Иванов

МПК: B25B 21/00

Метки: вибрационный, гайковерт, пневматический

...к фрикционному диску 18 пружиной 20.В корпусе 1 соосно пневмодвигателю 2 с воэможностью осевого перемещения установлен нажимной диск 21, размещенные между последним и подвижными фрикционными дисками 19 шарики 22 и закрепленный на управляющем валике 4 регулятора 3 расхода воздуха кулачок 23 для взаимодействия с торцом нажимного диска 21.Пневматический вибрационный гайковерт работает следующим образом.При запуске пневмодвигателя 2 приводится во вращение центральное зубчатое колесо 11, сателлиты 17, водило 15 планетарной передачи и жестко связанное с последним центральное колесо 10, Вращение с последнего через зубчатые колеса 9 передается на оси 7 с закрепленными на них дебалансами 8. При вращении дебалансов 8 5 10 15 20 25 30 35 40...

Номер патента: 1634368

Опубликовано: 15.03.1991

Авторы: Алимов, Бабарыкин, Деревцов, Доманский, Иванов, Мелчер, Саракуз, Синайский, Тиманьков, Тиме

МПК: B01F 7/24, B29B 7/10

Метки: аппарат, полимерных

...направленную к центру розог . усеченную вершину, Величина угла Д в нр шине выбрана равной 30, Сторона а проф ля зуба винтовой канавки располо:ен радиально, Винтовая канавка 7 (фиг 3) по ее длине выполнена переменной ширины,определяемой по следующему соотношени от Ь = (0,7-0,9) Ь ср до Ь = (1,1-1,2) Ьср шагом ширины канавки, определяемым и э соотношению т = (2-5) Ьср, где Ь - ширин т канавки; т - шаг канавки; Ь,р - средняя ширина канавки.Выполнение винтовой канавки 7 аппарата переменной ширины обеспечивав;почти 1006 конверсию при проведении пооцесса поликонденсации сополимера бутадиена и изопренв с 2,4- толуилендиизоционатом при времени перемешивания 100 с,Значения ширины Ь винтовой канавки 7 и шага т изменения ширины, выходящие за...

Номер патента: 1634355

Опубликовано: 15.03.1991

Авторы: Иванов, Кондратьев, Потупчик

МПК: B21J 1/04

Метки: заготовок, ковки, машине, полых, радиально-ковочной

...бп. Использование дорогостоящих оправок из номенклатурного ряда, каждая иэ которых может служить для ковкинескольких типоразмеров труб, обеспечивает экономию материальных затрат на оснастку при единичном и мелкосерийном 25производстве, Кроме того, снижаются требования к выбору размеров заготовок, таккак для заключительной стадии - ковки безоправки, размеры диаметров промежуточной заготовки формируются на предварительной стадии процесса - ковка наоправке. Это дает воэможность уменьшитьноменклатуру типоразмеров заготовок,П р и м е р. Требовалось отковать трубус размерами Оп = 160 мм и бп = 120 мм. 35обеспечив при этом величину укова не менее 1,2, В наличии имелось семь типоразмеров заготовок, пять типоразмеров бойков...

Номер патента: 1634335

Опубликовано: 15.03.1991

Авторы: Закржевский, Иванов

МПК: B06B 1/14

Метки: вибрационное

...колебаний. Рабочий орган 4 установлен без зазора между связаннымис основанием 1 упругим ограничителем6 и диском 7, установленным на основании 1 с возможностью позиционного переключения, на котором закреплены одним концом упругие ограничители 8.Упругие ограничители 6 и 8 могут бытьвыполнены в виде цилиндрических пружин или реэинометаллических или упругих металлических стержней и имеютразную жесткость с линейной характеристикой. При неработающем дебалансном вибровозбудителе 5 упругие ограничители 8 находятся в ненапряженномсостоянии,35Вибрационное устройство работаетследующим образом,Дебалансный вибровозбудитель 5 возбуждает гармонические колебания рабочего органа 4, установленного наосновании 1 в направляющих 2 с помощью роликов...

Номер патента: 1634291

Опубликовано: 15.03.1991

Авторы: Александров, Иванов, Колобов, Чижик

МПК: B01D 1/12, B01D 1/22

Метки: испаритель, пленочный, циркуляционный

...кипения и закипает. Образовавшиеся при этом вторичные пары легколетучпх компонентов движутся поетральо части греющихтруб выводятся через патрубок 19.йдкост, обедненная легколетучимкомпонентом, после выхода из греюцх труб через гидроэатвор 15 поступает в холодильник 14, где ее охлаждают до температуры, необходимойдля устойчивой работы инжектора 7(в качестве хладагецта прц этом можно использовать исходный продукт,поступающий ца термообработку в испаритель, не указано), При достижевш уровня жидкости в нижней приемной камере 13, определяемого переливцым патрубком 17 для вывода готовогопродукта, п сопло инжектора подаютпар или жидкость с заданной скоростью. Струя рабочей среды, выходя изсопла, захватывает часть упариваемой ждкост,...

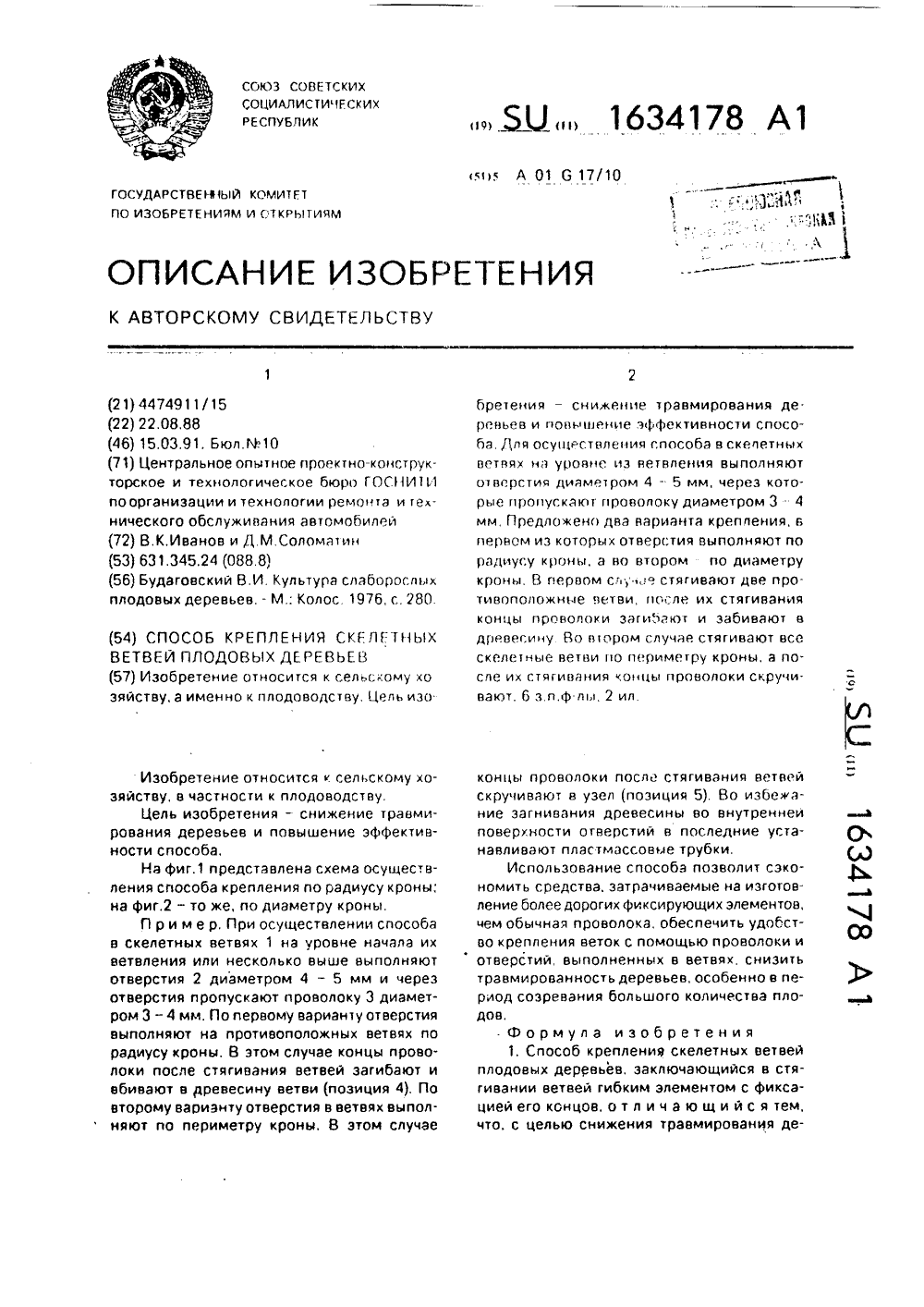

Номер патента: 1634178

Опубликовано: 15.03.1991

Авторы: Иванов, Соломатин

МПК: A01G 17/10

Метки: ветвей, деревьев, крепления, плодовых, скелетных

...в первом из которых отверстия выполняют по радиусу кроны, а во втором по диаметру кроны. В первом сл; 1,.е стягивают две противоположные ветви, после их стягивания концы проволоки загибают и забивают в древесину Во ягором случае стягивают все скеленые ветви по периметру кроны, а после их стягивания сонцы проволоки скручивают, 6 3 пфльь 2 ил концы проволоки после стягивания ветвей скручивают в узел (позиция 5). Во избежание загнивания древесины во внутреннеи поверхности отверстии в последние устанавливают пластмассовые трубки.Использование способа позволит сэкономить средства, затрачиваемые на изготовление более дорогих фиксирующих элементов, чем обычная проволока, обеспечить удобство крепления веток с помощью проволоки и отверстий,...

Номер патента: 1634156

Опубликовано: 15.03.1991

Авторы: Богатырев, Дубовицкий, Егиазарян, Иванов

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...3 осуществляется от источника 13 избыточного давления через систему 14 автоматического управления, связанную с колесом сеялки, дроссель 15 по воздухокоммуникационным каналам 16,Пневматический высевающий аппарат работает следующим образом.Воздух от источника 13 избыточного давления подается через систему 14 автоматического управления, дроссель 15 по воэдухокоммуникационным каналам 16 к дозирующему соплу 3, расположенному в неподвижной верхней стенке 2 корпуса. Истекая из сопла 3, воздушная струя, ударяясь в дефпектор 6, растекается к его кромкам, создавая при этом всасывающее разряжение у высевного окна вихревой камеры 7. Семена подхватываются воздушной струей и, разделяясь дефлектором 6 на два потока направляются к делителям 5...

Номер патента: 1633522

Опубликовано: 07.03.1991

Автор: Иванов

МПК: H04N 5/14, H04N 7/18

Метки: графических, двухградационного, изображений, сигнала, телевизионное, формирования

...блоков 21- 22. Одноврсмсцно блоками 19 и 20 из оставшихся двух значений мелизн выбирается больше, которое комлутируется цд вторые вхолы блоков 21 и 22. Из двух полученных значений блоками 2 и 22 выоирается большее, являющееся выходным значениел медианного фильтра. Ббор большео начсния из двух, например, блоками 17 и 8 производится следующим обрзол. 1.с,и мелцдна, вычисленная блоком 3, большс или равна медиане, вычисленной блоком 13, компдратор 18 на выходе имеет состояние , которое, будучи поданным на упрдвляксций вход коммутатора 17, первлет псллций в состояние, цри котором цд цыхол нсрелдется значение, ссютвстствующсе входу, соединенному с выходом блока 13; если медцдцд, вычисленная блоком 13, мцьцс, чм мслцзна, вычисленная блоком 14,...

Номер патента: 1633492

Опубликовано: 07.03.1991

Авторы: Виноградов, Гунченков, Иванов, Логинов, Пречисский, Терещенко

МПК: H03M 1/48, H03M 1/64

Метки: вала, код, поворота, угла

...в код использует 40ся интервал времени сВ , в течениекоторого ПНК 15 Формирует д-разрядный код числаПир 2 2 71 д 2 К= -л- е 1 п(фф- Н)111, глц452 О (8)где К = - л, - коэффициент пре 16 2образования ПНК 15; ных сигналов ПЗУ 35. В момент, соответствующий установлению двадцать третьей комбинации сигналов на входах ПЗУ 35, на восьмом выходе л ПЗУ 35 формируется потенциал логической единицы, по которому производится сброс (обнуление) интегратора 14.В момент времени С когда завершается первый этап интегрирования выходного напряжения аналогового сумматора 5, по спаду единичного потенциала на девятом выходе ж ПЗУ 35 выходное напряжение интегратора 14 формируется УВХ 24. Код 1 этого напряжения, сформированный на выходах ПНК 25, по фронту...

Номер патента: 1633464

Опубликовано: 07.03.1991

Авторы: Иванов, Тараненко

МПК: G21B 1/00

Метки: высокотемпературной, плазмы, удержания

...стенке. Газовая камера 9 изготавливается из электрического материала, например из керамики, так что внутренняя электропроводяшая стенка 8 электрически изолирована от рабочей камеры 1. На электропроводящую внутреннюю стенку 8 от внешнего источника электропитания 10 подается положительный потенциал.Устройство работает следующим образом.Электронный пучок, сформированный электронной пушкой 2, через магнитное поле остроугольной геометрии инжектируется в р бочую камеру 1 ловушки с магнитными пробками. Навстречу электронному пучку инжектором 3 (коаксиальной пушкой) в ловушку инжектируется плазма. Одновременно с этим к внутренней электропроводящей стенке 8 прикладывается положительный потенциал от источника 10 электропитания. Из газовой камеры 9...
