Номер патента: 1734757

Опубликовано: 23.05.1992

Авторы: Адамян, Иванов, Кузнецова, Линник, Рак, Сопуев, Сорокин, Фахрутдинов

МПК: A61K 31/045, A61K 31/74

Метки: гнойных, лечения, ран

...участки грануляций; Уровень бактериальной обсемененности (Я составил 3,1+О микробных тел на 1 см . На раневую поверхность снова нанесен сополимер винилового спирта в том же количе- с стве, Через 9 дней от начала лечения рана г полностью покрылась грануляциями, по краям появились участки эпителизации, К 15 дня рана полностью зажила, При осмотре через год: жалоб не предъявляет,П р и м е р 2. Больной Л 37 лет, находился на лечении по поводу гнойной раны левого бедра размером 12 х 3 х 2 см с участками некроза мягких тканей, в посеве обнаружен золотистый стафилококк в количестве 1,410 микробных тел на 1 см . После про 21734757У 26 больных этой группы высевались ассоциации микроорганизмов ( грамм "+" играмм "-") . Составитель Л.СтоляроваТехред...

Номер патента: 1734676

Опубликовано: 23.05.1992

Автор: Иванов

МПК: A46B 9/04

Метки: зубная, щетка

...головку Н-образной формы со щетиной, имеющую Форму челюстной дуги, а узел перемещения установлен в основании головки и выполнен в виде упругого элемента.На.фиг. 1 показана зубная щетка, вид сбоку; на фиг, 2 - зубная щетка без зубных дуг, вид сверху; на Фиг, 3 - поперечный разрез через зубную щетку; на фиг, 4 - зубная щетка при разомкнутых челюстях; на фиг. 5 - эубна щетка при сомкнутых челюстях,Зубная щетка содержит головку 1 Н-образной формы со щетиной 2 на внутренних боковых поверхностях. Головка 1 имеет форму челюстной дуги, В основании 3 головки установлен узел перемещения 4, выполненный в виде упругого элемента, концы которого закреплены в зубных дугах 5.Зубной щеткой пользуются следующим образом.Инвалид помещает Устройство в...

Номер патента: 1734675

Опубликовано: 23.05.1992

Автор: Иванов

МПК: A46B 9/04

Метки: зубная, щетка

...оснований средством перемещения, выполненным упругим, а на каждой зубной дуге имеется продольный паз, в котором установлена пара головок с возможностью возвратно-поступательного движения,На фиг, 1 показана зубная щетка, видсбоку; на фиг. 2 - то же, вид сверху; на фиг,3 - поперечный разрез через головку.Зубная щетка состоит из верхней 1 инижней 2 зубных дуг, связанных по концамоснований 3 средством перемещения 4, выполненным упругим. На каждой зубной дугеимеется продольный паз 5. В пазу 5 зубныхдуг располагаютея центральные части 6 головок 7, имеющих П-образную форму. Внутренние боковые части 8 головок 7 несутщетину 9, Каждая головка 7 одной сторонойсвязана эластичным элементом 10 с основанием 3, а другой - тросиком 11 с...

Номер патента: 1734658

Опубликовано: 23.05.1992

Авторы: Ермакова, Иванов, Комракова, Косыгина, Маюрникова, Никифорова, Позняковский, Свитлинский, Соболева, Филонова

МПК: A23L 2/38

Метки: напитков, порошкообразных, приготовления, смесей

...мякоти, со 107. кг яблочного концентрированного сока с массовой долей сухих веществ 70 О, а также 40 л растительных экстрактов, например 20 л аира и 20 л левзеи. Компоненты тщательно премешивают при 45 С. Массу мякоти в концентрированном соке с мякотью определяют путем центрифугирования 102 кг облепихового концентрированного сока при 5000 об/мин в течение 5 - 8 мин. В качестве стабилизатора мякоти используют раствор желатина. Желатин массой 10,4 кг заливают 422,6 л кипяченой воды температурой 60-80 С, что соответствует их массоовому соотношению 1:40, перемешивают до полного растворения желатина, охлаждают до 50 С. В кон центрирован н ый полуфабрикат вносят готовый раствор желатина при постоянном перемешивании. Полученную массу...

Номер патента: 1734148

Опубликовано: 15.05.1992

Авторы: Иванов, Мокров

МПК: H01Q 9/00

Метки: антенн, развязки

...в себя 50установку проводящей пластины между антеннами вдоль их общей оси симметрии параллельно плоскости поляризации, причемгроводящая пластина вьгполняется с криволинейной кромкой с высотой, определяемой 55из соотношения: где Жр - средняя длина волны,В - расстояние между антеннами;г - текущее расстояние от одной из антенн вдоль оси симметрии,и длинойне менее 2 Яср.В предлагаемом способе выполняют проводящую пластину с криволинейной кромкой, где высота пластины зависит от положения ее относительно антенн. При такой взаимосвязи форма проводящей пластины представляет собой часть эллипса высотой, соответствующей границе 1-й зоны Френеля,Существенным отличием предлагаемого способа является зависимость Ь пластины от расстояния между...

Номер патента: 1734096

Опубликовано: 15.05.1992

Автор: Иванов

МПК: G06F 11/28

Метки: микропрограмм, хода

...выходам1734096 40 45 50 55 регистра микрокоманд, как показано начеотеке. Вход 10 подключается к линии сигнала условия контролируемого МПУУ, Группа ьходов 8 может подключаться, например,; выходам шифратора, который преобразуе; код с выходов формирователя 1 в код,обеспечивающий выравнивание состоянийформирователя 1 в точках слияния ветвей.Цепь установки формирователя 1 в исходное состояние на чертеже не показана.При правильной работе МПУУ соблюдаэгся условиеА = УС+КР)Бсопзт,чго обеспечивается соответствующим заполнением разрядов КР всех МК, где А - кодна выходе БПС блока 4. Таким образом, приискажении кода МК на выходе блока 4 свертки оказывается сигнал "0", который закрываег элемент И б, Поэтому при появлениисигнала "1" на входе...

Номер патента: 1734030

Опубликовано: 15.05.1992

Авторы: Иванов, Кологривов, Мержа, Цимбалист

МПК: G01R 19/10

Метки: дифференциальный, напряжений, переменных, указатель

...а также обеспечивает существенное уменьшение погрешности из-за нестабильности коэффициента преобразования измерительного тракта за период измерения путем уменьшения времени коммутации(или увеличения частоты коммутации).На фиг 1 представлена структурная схема дифференциального указателя; на фиг,2 - временные диаграммы напряжений в различныхх точках устройства.Дифференциальный указатель содержит последовательно соединенные автоматический переключатель 1, два входа которого соединены с клеммами для подключения сравниваемых сигналов, усилитель 2, первый перемножитель 3, первый фильтр нижних частот 4, второй перемножитель 5, интегратор со сбросом б, блок коррекции 7, блок выборки и хранения 8, . индикатор 9 и второй фильтр нижних частот...

Номер патента: 1734025

Опубликовано: 15.05.1992

Авторы: Иванов, Каханович, Ус

МПК: G01R 11/56

Метки: дистанционного, расхода, электроэнергии

...соединены соответственно с каждым разрядом счетного механизма электросчетчика 1, выходы делительного блока 2 подключены на вход сумматора 3, имеющего соответствующие коэффициенты передачи по каждому из входов, выход сумматора 3 подключен на вход аналого-цифрового преобразователя 4, выходы которого подключены к входам преобразователя 5 параллельного кода в последовательный, выход которого подключен к входу усилителя 6, выход усилителя б через линию связи подключен к входу приемного блока 7, к выходу которого подключен оперативный запоминающий блок 8.Устройство работает следующим образом,Счетный механизм электросчетчика 1 при изменении своего состояния приводит в движение и переменные резисторы дели- тельного блока 2. С движка...

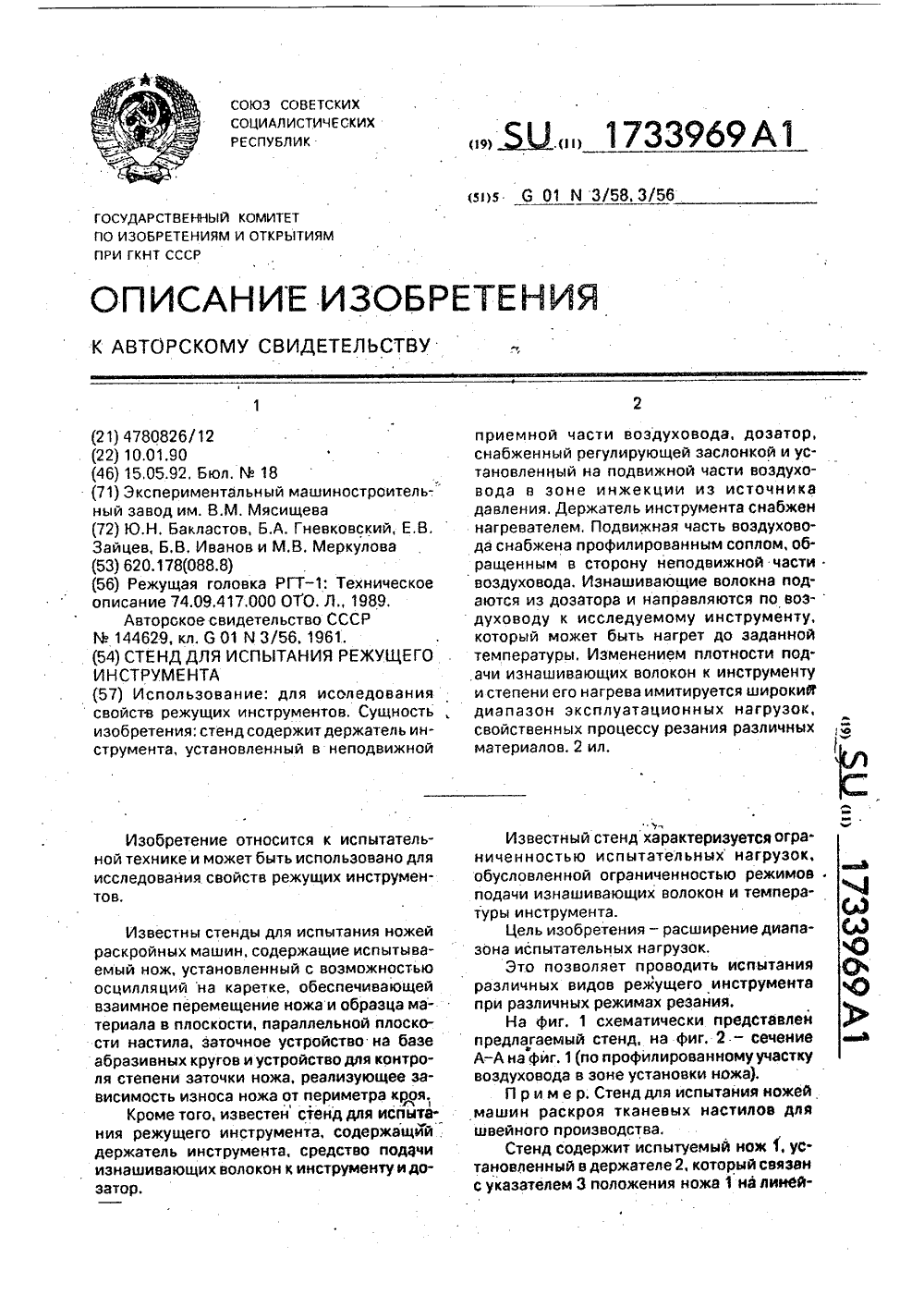

Номер патента: 1733969

Опубликовано: 15.05.1992

Авторы: Бакластов, Гневковский, Зайцев, Иванов, Меркулова

МПК: G01N 3/56, G01N 3/58

Метки: инструмента, испытания, режущего, стенд

...р и м е р, Стенд для испытания ножеймашин раскроя тканевых настилов дляшвейного производства.Стенд содержит испытуемый нож 1, установленный в держателе 2, который связанс указателем 3 положения ножа 1 на линей 1733969ке 4. Держатель 2 связан динамометрической пружиной 5 с базовыми поверхностями 6. Рядом с держателем 2 жестко укреплена планка 7 с привалочными поверхностями 8 для фиксации держателя 2 в процессе заточки ножа 1 и расположен нагреватель 9. Над ножом 1 на рейке (не показана) с возможностью перемещения Относительно ножа установлено электро- приводное заточное устройство 10. Подвижная часть 11 воздуховода содержит профилированный участок 12, образующий сопло, фокусирующее линии тока на лезвие ножа 1, источник 13 давления,...

Номер патента: 1733919

Опубликовано: 15.05.1992

Авторы: Иванов, Скрипицын

МПК: G01B 7/16

Метки: линейных, перемещений

...этом измеряют его электрическое сопротивление и длину, а после перемещения контролируемого объекта измеряют длину стержня изменением величины тока до восстановления исходных показаний отсчетного устройства и вновь измеряют его электрическое сопротивление, по измеренным значениям сопротивления и длины стержня с учетом известных температурных коэффициентов линейного расширения и электрического сопротивления определяют величину перемещения контролируемого объекта,На чертеже показана схема осуществления способа определения линейных перемещений верхнего конца колонн виброизолированного фундамента турбоагрегата крупной ТЭС вследствие монтажа оборудования.На схеме обозначено: 1 - электропроводный стержень; 2 - исследуемая колонна;3 - нижняя...

Номер патента: 1733915

Опубликовано: 15.05.1992

Автор: Иванов

МПК: G01B 5/30

Метки: индикаторов, многооборотных, перемещения, поверки

...которыми не может быть сделан менее 0,01 мм.Цель изобретения - повышение производительности и точности поверки, а также облегчение труда поверителя.На чертеже представлена схема устройства для поверки многооборотных индикаторов,Устройство содержит микрометрический винт 1, измерительный наконечник 2 которого предназначен для взаимодействия с измерительным наконечником поверяемого индикатора, зубчатую передачу, выполненную в виде ведомого колеса 3 и ведущего колеса 4, соединенного с микро- метрическим винтом 1 с помощью резьбового отверстия в ступице ведущего колеса 4, установленную с возможностью вращения вокруг продольной оси, параллельной оси микрометрического винта 1, призму 5 Дове,соединенную с ведомым колесом 3, наклоненное под...

Номер патента: 1733752

Опубликовано: 15.05.1992

Авторы: Иванов, Левкин

МПК: F16C 43/04

Метки: подшипнике, сборки, уплотнения

...1 установлен с возможностью принудительного вращения от собственного привода (не показан) нажимной валик 4 с упругим покрытием 5, Расстояние между дном отверстия обоймы 1 и периферией упругого покрытия 5 нажим- ного валика 4 и 10 - 15 оь меньше высоты подшипника 2, что обеспечивает натяг упругого покрытия 5 нажимного валика 4 при прохождении подшипника под нажимным валиком 4.Способ осуществляют следующим образом,На подшипник 2 помещают концентрично уплотнение 3, затем обоймой 1, приводимой в движение собственным приводом подшипник 2, подают с определенной скоростью навстречу нажимному валику 4, валику сообщают принудительно вращение от собственного привода (не показан) с окружной скоростью, линейное значение которой Чг находится в...

Номер патента: 1733750

Опубликовано: 15.05.1992

Авторы: Андриевский, Гайдамака, Иванов, Максимов, Седов, Цюренко, Яхин

МПК: F16C 33/46

Метки: роликоподшипника, сепаратор

...части ширины наружных цилиндрических поверхностей 11 колец 1 с внешних их сторон 23:;о взаимно перпендикулярных направлениях, прямоугольные углубления 13 выполнены з средней части перемычек 2 со стороны гнезд 3, демпфирующие выступы 14 трапецеидального сечения расположены под углом к боковой поверхности 4 перемычки 2,Размеры выступов 14 выбираются из условия полной их деформации при действии нагрузок номинальной величины со стороны роликов 16 на перемычки 2, т, е. условием исчезания зазора Я. Так высота 24 (К) выступов 14 равна полуразности между наружным диаметром 17 и диаметром 18 линии 19 центров роликов,Предложенный сепаратор роликоподшипника работает следующим образом.При радиальном нагружении подшипника в случае, когда наружное...

Номер патента: 1733709

Опубликовано: 15.05.1992

Авторы: Гончаров, Горохов, Иванов, Спивак

МПК: F04D 29/46

Метки: аппарат, вентилятора, направляющий, центробежного

...аэродинамических потерь.Указанная цель достигается тем, что направляющий аппарат центробежного вентилятора содержит корпус с установленными в нем поворотными элементами, взаимодействующими с приводным кольцом, при этом в корпусе выполнены тангенциально расположенные каналы, а в приводном кольце - отверстия для подачи воздуха в каналы корпуса, при этом корпус снабжен неподвижными осями, а поворотные элементы выполнены в виде профилированных пластин, установленных на осях с возможностью поворота в одной плоскости и шарнирно взаимодействующих с приводным кольцом.На фиг.1 изображен вентилятор, работающий при максимальной производительности; на фиг,2 - вентилятор, работающий при минимальной производительности; на фиг.3 - сечение А - А на...

Номер патента: 1733699

Опубликовано: 15.05.1992

Авторы: Дахов, Иванов, Кобелев, Морозов, Назаренко

МПК: F04D 15/00, F04D 7/04

Метки: нососная

...через перфорированную диафрагму 14 сообщается с всасывающим патрубком; нагнетательный патрубок 7 с отводом 8, имеющим вентили 9 - 11, между которыми установлен фильтр 12, гибкий конец 13, введенный под перфорированную диафрагму 14, трубопровод 15 гидравлического уплотнения сальника 16 насоса, соединяющий фильтр 12 с сальниковым уплотнением 16, датчики 17 дифманометра 21, не менее двух диаметрально противоположных отверстий 19 в основном диске рабочего колеса 20, блок 18 управления.Насосная установка работает следующим образом.Суспензия по всасывающему патрубку 2 постчпает в центробежный насос 1, откуда по нагнетательному патрубку 7 поступает к потребителю, Выделившийся из суспензии воздух собирается в пневматической полости 4 бачка...

Номер патента: 1733677

Опубликовано: 15.05.1992

Авторы: Аронсон, Белкин, Волков, Гензелев, Гольдфарб, Иванов, Шумейко

МПК: F03B 3/12

Метки: гидротурбины, колеса, лопасть, рабочего

...трещин (по данным результатов эксплуатации).Бороздки нанесены со взаимным перекрытием на ширину, равную половине ширины бороздки. При этом достигается равномерная пластическая проработка поверхностных слоев пера в пределах всей зоны, на которой расположена каждая система, Глубина каждой бороздки на ее оси, равная 0,01 - 0,02 толщины пера в зоне выходной кромки, определяется условием максимальной эффективности действия наведенных в поверхностных слоях пера остаточных сжимающих напряжений установлено экспериментально). Оптимальность достигаемого при этом напряженного состояния определяется тем, что, с одной стороны, малая глубина залегания сжимающих напряжений приводит к тому, что на некоторой (небольшой) глубине наблюдается проникновение...

Номер патента: 1733543

Опубликовано: 15.05.1992

Авторы: Васюра, Иванов, Федоров

МПК: D21B 1/32

Метки: гидроразбиватель, макулатурной, массы, роспуска

...его лопасти вза" имодействуют с водой и макулатурой; В результате этого в ванне 1 образуется интенсивная циркуляция и роспуск. ф Распущенная макулатурная масса из , Ы ванны 1 гидроразбивателя откачивается . СЛ насосом через отверстия сита 3 в па" . 4 Ъь трубок 13, Сито 3 расположено вне , (д) зоны действия ротора 4 что способст-, вует тому, чтс основная часть проволоки и других загрязнений увлекается потоком, создаваемым насосом в сторону сита 3 и не к ротору 4, тем самым существенно уменьшается возмож ность их измельчения между ротором 4 и рифленой плитой 5. Очистка сита 3 от задерживаемых им посторонних включений,в том числе и проволоки, влагопрвчных, нераспускаемых материформула изобретения Гидроразбиватель для роспуска ма"кулатурной...

Номер патента: 1733490

Опубликовано: 15.05.1992

Авторы: Багаев, Бейлин, Габитов, Иванов, Курочкин, Миних

МПК: C22B 19/38

Метки: переработки, цинксодержащих

...- 20,5; свинец 5,3 - 6,7; железо 17,5 - 20,8; медь 2,4 - 2.6; кадмий 0,23 - 0,25; сера 5,8 - 6,7,В качестве компонентов углеродистого восстановителя использовали коксовую мелочь марки КМ - 2 и отходы графитации электродного производства с характеристиками, приведенными в табл.1.Теплоизолированную шихту графитации готовили путем объемного дозирования и смешения минерэлизованной и углеродной теплоизоляций. Полученную теплоизоляционную шихту шихтовали с коксовой мелочью также путем объемного дозирования и смешения в требуемом соотношении,Полученные смеси углеродистых восстановителей каждого состава подавали в5 При проведении испытаний поддерживали расход кислорода постоянным (190 - 195 м /ч на 1 печь) на обогащение воздушного дутья и...

Номер патента: 1733397

Опубликовано: 15.05.1992

Авторы: Залетаев, Иванов

МПК: C02F 3/00, C12M 1/00

Метки: животноводства, отходов, разложения

...легко и.быстро очищаются от ила, сокращая простои оборудования, Оборудование меньше ржавеет, так как через камеру рециркуляции - циклон удаляютсякислород и сернистый газ.На чертеже прйведено устройство для разложений-отходов животноводства, общий вид, продольный разрез. Установка собрана на единой раме 24, имеет подводящие и отводящие трубопроводы 25 - 29 с запорными задвижками 30 - 34,Установка работает следующим образом.Биостоки (навозные массы и пр.) поступают с фермы через трубопровод 25 в аэротенк 1, где подогреваются до необходимой температуры с одновременным аэрированием воздухом. Это - первая ступень обработки биостоков, которые теряют специфический запах, и в них частично уничтожаются вредные микробы, яйца гельминтов и семена...

Номер патента: 1733363

Опубликовано: 15.05.1992

Авторы: Горберг, Зельдин, Иванов

МПК: B65H 79/00

Метки: отделочной, перемоточного, привод, устройства

...последние выполнены в виде дополнительных дифференциальных редукторов, связанных водилами с основным дифференциальным редуктором.На фиг. 1 показана технологическая схема рулона-перемоточного устройства; на фиг. 2 - кинематическая схема предлагаемого привода рулоно-перемоточного устройства; на фиг. 3 - план скоростей сателлита дополнительного дифференциального редуктора,Предлагаемый механизм привода рулоно-перемоточного устройства текстильных отделочных машин (фиг, 1 и 2) содержит дифференциальный редуктор 1, водило 2 которого соединено передачей 3 с электродвигателем 4, Выходные валы 5 и 6 редуктора 1 передачами 7 и 8 соединены соответственно с водилами 9 и 10 дополнительных дифференциальных редукторов 11 и 12. Выходные валы 13 и 14...

Номер патента: 1733327

Опубликовано: 15.05.1992

Авторы: Иванов, Кирилин

МПК: B64B 1/00, B64B 1/66

Метки: аппарат, аэростатический, летательный

...4, прикрепленные к платформе грузового отсека, поворотное устройство 5, прикрепленное к нижней части к платформе грузового отсека 2, кольцевую мягкую оболочку 6, прикрепленную в нижней части к поворотному устройству 5, многопозиционное шасси 7, прикрепленное к нижней части к платформе грузового отсека 2, причем на стоянке кольцевая мягкая оболочка 6 и многопозиционное шасси контактируют с поверхностью стоянки 8, К кольцевой мягкой оболочке 6 прикреплена герметично мембрана 9 (фиг.2). К мембране 9 подсоединен воздуховод 10, К кольцевой мягкой оболочке 6 прикреплена дополнительная кольцевая оболочка 11, а на дополнительной кольцевой оболочке 11 в нижней части прикреплены герметично жесткие пластины 12, причем между жесткими пластинами...

Номер патента: 1733297

Опубликовано: 15.05.1992

Авторы: Иванов, Майборода, Николаенко, Савельев

МПК: B60T 17/22, G01M 17/00

Метки: педали, хода

...автотранспортных средств,Цель изобретения - повышение удобства эксплуатации устройства для измерения хода педали,Указанная цель достигается тем, что устройство для измерения хода педали, содержащее датчик хода педали, закрепленный на поворотном рычаге педали, и индикатор, снабжено интегрирующим усилителем, а датчик хода педали представляет собой гироскопический потенциометрический датчик угловой скорости, закрепленный на поворотном рычаге педали и подключенный своим выходом через интегрирующий усилитель к индикатору,Известно применение гироскопического потенциометрического датчика в авиации, для контроля курса самолета, а в предлагаемом устройстве гироскопический потенциометрический датчик используется для определения хода педали...

Номер патента: 1733262

Опубликовано: 15.05.1992

Авторы: Иванов, Лацынникова, Новиков, Самойлов

МПК: B41F 5/02

Метки: ротатор

...14 и уПором 15обеспечивается надежный контакт рабочей части 11 сектора 10 с листом бумаги 31.В первоначальный момент движения сектора 10 поворотная планка 6 удерживает передний край листа 31, создавая петлю, Затем поворотная планка 6 поворачивается примерно на 150, а лист 31 благодаря своей жесткости выпрямляется, попадает щель между верхней поверхностью передней стенки 5 и нижней поверхностью планки 21 и упирается в подвижные упоры 22, При дальнейшем движении сектора 10 лист 31 опять образует петлю (фиг, 2), а в это время прижимные ролики 20 и нажимные планки 18 опускаются, при этом прижимные ролики 20 и нажимные планки 18 установлены таким образом, что прижимные ролики 20 опускаются с опережением относительно прижимных планок 18 и...

Номер патента: 1733217

Опубликовано: 15.05.1992

Авторы: Егоров, Иванов, Коршунов, Федюшкин

МПК: B23Q 3/157

Метки: многооперационный, станок

...установлена на ползунах 7 подвижная поперечина 8, выполненная в виде коробчатой рамы. Внутри рамы подвижно смонтирован магазин 9 инструментов, а на внутренних сторонах поперечины выполнены направляющие 10, на которые установлена шпиндельная бабка 11 с вертикально подвижным ползуном 12 со шпинделем и инструментом 13, Выше на 1733217правляющих 10 и параллельно им расположены направляющие 14, на которых установлена тележка 15 автооператора с рукой16. Двигатель привода главного движениярасположен соосно со шпинделем. На поперечине установлен электродвигатель 17,сбоку поперечины - электродвигатели 19 и20,Работа многооперационного станкаосуществляется от системы ЧПУ в автоматическом режиме, На зеркало 5 стола 4 устанавливают заготовку на...

Номер патента: 1733182

Опубликовано: 15.05.1992

Автор: Иванов

МПК: B22C 7/02

Метки: керамическими, моделей, стержнями

...точное литье по выплавляемым моделям в литейном производстве. Сущность изобретения: на знак стержня перед сборкой пресс-формы устанавливают защитный элемент, заполняют пресс-форму модельным составом, а после извлечения модели защитный элемент удаляют. 3 ил. твие того, что модельвается со стороны 10аковых частей стерж по сторонам 11 и 1по стенкам 13. При разборке гнездо 14, образованное вставками 6 и 7 пресс-формы, не испытывает больших усилий и не подвергается износу со стороны стержня, так как благодаря конусному соединению (15 и 16) съемных вставок 6 и 7 с пресс-формой знаковая часть 17 стержня освобождается практически без трения (поэтому нанесение защитного элемента на знаковую часть 17 не обязательно). После снятия...

Номер патента: 1733123

Опубликовано: 15.05.1992

Авторы: Гончаров, Иванов, Кравец, Сухоруков, Ус

МПК: B07C 5/04

Метки: размерам, сортировки

...Под действием силы тяжести сортируемые иэделия (яблоки) последовательно проходят все уровни сортировочного средства устройства для сортировки. При этом в зоне конвейера отсортировываются предметы, размеры которых соответствуют зазору а между сортировочными. щелями, в зоне И - размер которых соответствует зазору б, в зоне И -20 25 30 35 40 50 55 зазору в. Предметы, которые после прохождения зон 1, 11 и И 1 остались на планкахконвейера, поступают на лотки 20,Устройство работает следующим образом.Крутящий момент от ведущей шестерни3 через цепь 14 привода передается на ведомую шестерню 10, а также ведомую шестерню 7. Шестерни 7, 8 жестко закрепленына валу 9, поэтому крутящий момент с ведамой шестерни 7 через шестерню 8 передается на...

Номер патента: 1733097

Опубликовано: 15.05.1992

Авторы: Иванов, Иванова

МПК: B02C 19/00

Метки: помола

...Принятое значение скорости обеспечивают постоянным по всейдлине корпуса мельницы за счет подбораколичества и ассортимента мелющей загрузки, профиля футеровки, установки подпорных колец, подачи на различные участки 20поверхностно-активных веществ, увеличивающих или уменьшающих подвижностьсмеси и т.д,Целесообразность постоянства скорости Ч, а не времени пребывания частиц, 25подтверждает и всесторонний анализ математической модели идеального вытеснениястационарного течения потока материала вмельнице:дс дс 30дх сйгде д и д изменение концентрациидс дсдх д 1(количество крупного класса в измельчаемом материале) соответственно по длине 35барабана и за время протекания процесса.Рассмотрение трех возможных вариантов значений Ч в...

Номер патента: 1733077

Опубликовано: 15.05.1992

Авторы: Иванов, Капралов, Митрофанов, Черкасский

МПК: B02C 2/02

Метки: дробилка, инерционная, конусная

...колесо 23 соединено зубчатым зацеплением с шестерней 25 горизонтального вала 26.Подпятник 11 дебалэнсэ выполнен с дополнительной нижней рэсточкой 27 и размером диаметра рэсточки Он, соосной центральному каналу 12, и установлен с за-, зором Я между нижним торцом 28 подпятника дебалэнса и верхним, орцом 29 нижней шлицевой обоймы,Дробилка работает следующим образом.Вращение горизонтального вала 26 передается через шестерню 25, зубчатое колесо 23 нижней шлицевой обойме 19, которая в свою очередь, через шаровой шпиндель 13 передает крутящий момент дебэлансу 9. При вращении дебэлэнсэ 9 возникает центробежная силэ дебэлэнсэ, под действием которой вэл 7 вместе с дебалэнсом 9 и дробящим конусом 6 совершает гирационное движение, а...

Номер патента: 1732965

Опубликовано: 15.05.1992

Авторы: Захаров, Иванов, Пашинова, Федоров

МПК: A61F 2/16

Метки: глаза, искусственный, хрусталик

...часть разреза, Аспирация и вымывание остаточных хрусталиковых масс из капсульного мешка. Имплантация предложенной ИОЛ осуществляется в капсульный мешок в сложенном виде - пинцетом прижимают опорный элемент к торцовой части оптической части, Замкнутый опорный элемент, а затем и оптическая часть линзы вводится в капсульный мешок; бранши пинцета раздвигаются, и пинцет выводится из передней камеры, Опорный элемент приобретает свою первоначальную конфигурацию, т.е, максимальный диаметр его1732065 30 становится горизонтальным, Линза фиксируется опорным элементом в капсульном мешке, центрируется за счет горизонтального максимального диаметра опорного элемента. Зрачок суживается ацетилхолином, Над оптической частью линзы формулируется...

Номер патента: 867219

Опубликовано: 15.05.1992

Авторы: Держиев, Иванов, Комаров, Мищенко, Олейников, Рамендик, Сысоев

МПК: H01J 49/40

Метки: времяпролетный, масс-спектрометр

...опроса и считывания,а распределитель содержит блок задания ширины каналов по закону Ь Ь 1/й.Структурная электрическая схемапредлагаемого устройства представленана цертеже.Устройство состоит из истоцникаионов 1, включающего разрядные электроды 2, сетку 3 и оптицескую систе"му ч, времяпролетного масс-анализа-тора 5, детектора 6, блока 7 питанияисточников ионов, усилителя-генератора 8, вакуумных насосов 9 и блокарегистрации 10, содержащего распреде.литель 11 с блоком задания шириныканалов, аналого-цифровые преобразо .тели 12, интеграторы 13 и блок 11опроса и считывания, причем сетка 3подключена ко входу усилителя-генератора В и расположена в источникеионов 1 между оптической системой 1и разрядными электродами 2, подключенными к блоку 7...
