Номер патента: 1508253

Опубликовано: 15.09.1989

Авторы: Азарных, Иванов, Кущенко, Солдатов

МПК: G06M 3/08

Метки: объектов, подвижных, потоков, регистрации

...111меньше (раньше ответит), тем самымисключаются коллизии. У тех объектов,находящихся одновременно в зоне лействия сигнала от излучателя (например, 40,1), у которых не выработалсясигнал "1" на выходе генератора 111,триггер 93 находится в состоянии"0", поэтому ключ 89 открыт, И при,ходящий по переднему Аронту стартовой посылки устройства объекта,захватывающего канал связи, сигнал от излучателя (например, 40.1) проходитчерез фильтр 90, детектор 91 и пере 1508253 Оводит делитель 92 в состояние "О". Этот сигнал посредством коммутатора 87 отключает напряжение питания от компонентов устройства, Кроме блоков 17, 133, 124, 125,128 и 130, напряжение на которых присутствует всегда. Блоки подвижного объекта 2 срабатывают вновь, как было...

Номер патента: 1508251

Опубликовано: 15.09.1989

Авторы: Иванов, Рускевич, Шукело, Южаков

МПК: G06K 11/00

Метки: изображений, считывания

...в начальное состояниеАЦП 13 в моменты прихода импульсов выборок видеосигнала с выхода блока 8 выделения границ по координатам Х преобразует аналоговый видеосигнал в параллельный Н-разрядный цифровой код и записывает его в блок 16 сдвиговых регистров. Блок 16 сдвиговых регистров состоит иэ Б одинаковых сдвиговых регистров, 55 управляющие входы которых подключены к выходу блока 8 выделения границ по координатам Х. Число Н выбирается кратным машинному слову. Информаци 51 6онный вход каждого сдвигового регистра, входящего в блок 16, подключен к соответствующему выходному разряду АЦП 13. В моменты времени прихода импульсов выборок видеосигнала, определяемые масштабом дискретиза" ции и относительным местоположением вводимого иэображения,...

Номер патента: 1508215

Опубликовано: 15.09.1989

Авторы: Зиборова, Иванов, Тышкевич

МПК: G06F 11/28

Метки: программ, хода

...контрольного кода, полученного после прохождения точек программы, предшествующих точке слияния, вкод начального состояния блока 12,Каждому выходному коду блока 13 соответствует несколько входных - почислу ветвей, сходящихся в даннойточке слияния, Блоки 5 и 13 могутбыть реализованы в виде комбинационных схем, В этом случае они строятся на основе соответствующих им таблиц истинности по известным правиламсинтеза многовыходных комбинационных схем (диаграммы Вейтча, картыКарно), Пустьнапример, программа(фиг,б) имеет две точки слияния: впервой, имеющей адрес А , сходятсядве ветви, сигнатуры которых 8, и 8 2,во второй, имеющей адрес А 2, сходятся три ветви, сигнатуры которых Б,8,1 и Б. Поставим в соответствие указанным точкам...

Номер патента: 1508196

Опубликовано: 15.09.1989

Автор: Иванов

МПК: G05D 23/19

Метки: температуры

...формирует им" пульс заданной длительности, на время действия которого коммутатор 2 подключает к входу измерительного преобразователя 3 источник 14 опорного напряжения. Если измерительный преобразователь 3 неисправен, т,е, сигнал источника 14 опорного напряжения, усиленный им, находится в пределах нижней и верхней уставок двухуровневого компаратора 11, то на его выходе сигнал исчезает, коммутатор 2 снова подключает неисправный термоэлектрический преобразователь 1 к из- мерительному преобразователю 3, двухуровневый компаратор 11 срабатывает и снова на заданный интервал времени подключает к входу измерительного преобразователя 3 источник 14 опорного напряжения и т,д, При этом элемент 15 индикации обеспечиваетмигающую сигнализацию,...

Номер патента: 1508194

Опубликовано: 15.09.1989

Авторы: Иванов, Ронин, Храбров

МПК: G05D 9/02

Метки: жидкости, сосуде, уровня

...изобретения Составитель Т,ЗадворнаяЗаказ 5538/49 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, ЖРаушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина, 101 3 1508194Изобретение относится к технике дпя регулирования уровня жидкости в сосуде при небольших ее расходах, например при испарении ниэкокипящей жидкостиЦель изобретения - упрощение и повышение точности устройства.На чертеже схематически изображено предлагаемое устройство. 10Устройство содержит сосуд 1, в котором размещено компенсирующее тело 2, подвешенное на тросе 3, закрепленном на барабане 4 и перекинутом через блок 5, 15 Устройство также содержит механизм погружения...

Номер патента: 1508173

Опубликовано: 15.09.1989

Авторы: Агабекян, Аграфеничев, Иванов, Ишутин

МПК: G01P 15/105

Метки: акселерометр

...обмотке 11 компенсационной катушки 10 вэаимоиндук"тивности, вторичная обмотка 12 которой включена в цепь измерительныхобмоток 8 и 9. Вторичные обмотки 8и 9 подключены к входу дифференциального операционного усилителя 14, выход которого подключен к входу синхронного детектора . 16. Выход. последнего подключен к усилителю 17, нагруженному обратным преобразователем18, .состоящим из силовой катушки 19управления с последовательно включен"ным сопротивлением 20.50Магнитожидкостной акселерометрработает следующим образом.При отсутствии ускорения инерционная масса находится вустойчивом равновесии и занимает относительно сило 55вой катушки 19 симметричное положение. Переменными сопротивлениями 15и 21 осуществляется баланс реактивных 3. 4и...

Номер патента: 1508116

Опубликовано: 15.09.1989

Авторы: Зраковский, Иванов, Окунев

МПК: G01M 3/08

Метки: гидроиспытаний, диаметра, различного, труб

...воздуха из испытываемой трубы 33.5 15081Устройство работает следующим образом.В зависимости от диаметра испытываемой трубы 33 выбирают колено 325 так, чтобы его открытый конец находился в максимально высокой точке, устанавливают это колено 32 на конец втулки 6 наименьшего диаметра одной из заглушек. Уплотнительные эле менты (в данном случае 15 и 16), имеющие диаметр меньше, чем внутренний диаметр трубы 33, закрывают съемными кольцами (в данном случае 26 и 27), устанавливая их на радиаль ные выступы 9 и 1 О втулок 5,6 и проточки 12, 13 втулок 4 и 5 соответственно. Трубу 33 устанавливают соосно устройству. Перемещают втулку 3 наибольшего диаметра по направляющим 20 2 до упора торца (не обозначен) трубы 33 в один из радиальных выступов...

Номер патента: 1508114

Опубликовано: 15.09.1989

Авторы: Иванов, Лукин, Шпилевой, Щепетов

МПК: G01L 11/00

Метки: давления

...напряжения на выходах компараторов формируются короткие импульсы с помощью формирователей 13 - 15, Триггер 16 и схема ИЛИ 18 служат для формирования счета импульсов по окончании работы компаратора 10. Триггер 17 и схема ИЛИ 19 служат для формирования счета импульсов по окончании работы компараторов 10 и 11. В счетчике 20 формируется код, пропорциональный добротности резонатора М = 1 и (ч/ч)Я второй импульс, прошедший в счетчик 21, и появившийся перепад на выходе его второго разряда служат для нового запуска таймера 9 и повторения цикла автоколебаний и измерения добротности. Код из счетчика 20 вместе с частотным сигналом с выхода усилителя мощности 6 поступают в блок контроля 22.Блок контроля 22 работает следующим образом.Код из счетчика...

Номер патента: 1508079

Опубликовано: 15.09.1989

Авторы: Безродный, Волков, Иванов, Шилович

МПК: F27D 17/00

Метки: газоотводящий, короб, печи, электродуговой

...источник газовыделения.Удельнй вес присосов холодного воздухаиз цеха к отходящим технологическим газам в предлагаемой конструкции значительно снижен, поскольку присосы поступаютлишь в один из параллельных газоотводящих каналов, имеющий относительно болеевысокое аэродинамическое сопротивление.В свою очередь, это позволяет сохранитьвысокий температурный (энергетический) потенциал отводимого с отходящими газамитепла и приблизить расходы отходящих газов к обусловленному кинетикой реакциив ванне минимуму, что предопределяет высокую эффективность использования теплообменников-утилизаторов тепла за газоотводящим коробом предлагаемой конструкции.Эти преимущества реализуются при правильном выборе гидравлических сопротивлений(сечений) каналов...

Номер патента: 1508059

Опубликовано: 15.09.1989

Авторы: Иванов, Наер, Таран, Хирич, Чалый

МПК: F25B 9/02

Метки: микрохолодильник

...образом.Газовая смесь высокого давления через штуцер 7 подается в змеевик 2 и затем расширяется в дроссельном отверстии 6. После снятия тепловой нагрузки в испарителе обратный поток в виде смеси жидкости и пара поступает в винтовой канал 10. Малое проходное сечение канала 10 исключает расслоение парожидкостного потока и способствует контакту жидкой фазы со всей поверхностью змеевика 2, т. е. обеспечивает высокие коэффициенты теплоотдачи, свойственные процессу кипения.Отсутствие расслоения потока способствует стабильному теплообмену в аппарате и препятствует перемещению границы жидкой фазы к теплому концу при изменении пространственного положения микрохолодильника.После полного испарения жидкой фазы обратный поток в виде смеси газа...

Номер патента: 1508036

Опубликовано: 15.09.1989

Авторы: Иванов, Куликов, Пуцев

МПК: F16K 37/00

Метки: арматуры, затвора, крайних, положений, сигнализатор

...11.Блоки 4 ц 5 микропереключателей 2 ц 3 подвижные, установлены на оси2шарнирно сосдинсцы посредством полуюй 5 и 16 с пластинами 9 и 10 механизма регулировки. Г 1 ток 17 арматуры еццемдтически связан посредством рычага 11Г 1 стиц 13 и 14 с блоками 4 микро, н;цдтслсй 2 и 3 ц с механизмом )) 0 В 1; 11 Г 5 и ( РО,(С(ци я а МОИ)с,), ),1 ьцОГО :(11( цея ) (7 ц 8 посл;стройки, ( и 1)1(с ) Г я(1(Ионой прОел а,) кой8,)и)(11)(с(.МОР11(КО 11 19.1 ц (1. ) ц 11 1 ОР сР)11 Й ц 11 х пол ожс н и й затво;, :)Г);ГГ;с г с,моцсм образом.1 ).)Гкнц затвора)0(,), уцругуо пластину (ц 1, ) ц ецОки )икроперс- (,к; с001,1, вследствие чего кцтде ) ),)(1)(1( (и здмы 1 са)отс 51.(1 О е,.)д 1 Вора противИОГэ)е ц, (й) ., И ( цтока7 нажи 1(, цижццй конец котороГс РС...

Номер патента: 1507989

Опубликовано: 15.09.1989

Авторы: Ермишин, Иванов, Токпанов

МПК: E21F 9/00

Метки: искробезопасный, источник, питания

...тока выше номинального значения переводит транзисторы 4, 5 в режим насыщения со значительным ростом их выходного сопротивления, В режиме короткого замыкания падение напряжения на них достигает величины напряжения питания.Резистором 6 устанавливается требуемый ток нагрузки. Включение токоограничивающих транзисторов 4, 5 в коллекторные цепи переключающих транзисторов 2, 3 позволяет обходиться без дросселя, ограничивающего в схеме прототипа ток в режиме короткого замыкания при внутренних повреждениях, Любое внутреннее повреждение в предлагаемом источнике питания - закорачивание переходов любого транзистора или обрыв любой их внешней цепи - приводит к насыщению трансформатора 1 преобразователя и обесточению его выходных...

Номер патента: 1507938

Опубликовано: 15.09.1989

Авторы: Иванов, Павлов, Тройнин, Трущев, Уметский

МПК: E04G 11/04

Метки: железобетонных, оболочек

...патрубком 10 для подачи воды и патрубком 11 для подачи и выпуска воздуха.Устройство работает следующим образом.Перед бетонированием оболочки поплавок 3 переводят в верхнее положение до контакта с эластичным основанием 1 (фиг. 1) Для этого через патрубок 11 подают воздух под избыточным давлением, который вытесняет воду из полости поплавка 3 через патрубок 10. Емкость 4 при этом полностью заполнена водой 5. Расправляют эластичное основание 1 и производят бетонирование оболочки, регулируя положение поплавка 3 на одном уровне. Далее покрывают уложенную бетонную массу герметизирующим пленочным покрытием 6. С помощью патрубка 8 на дне емкости 4 сливают воду, понижая ее уровень. При этом в верхней части замкнутой емкости создается...

Номер патента: 1507933

Опубликовано: 15.09.1989

Авторы: Болога, Гордеев, Иванов, Потапов

МПК: B65D 90/22, E03B 7/10

Метки: емкость, жидкостей, замерзания, условиях, хранения

...и охлаждение жидкости, находяцейся внутри конуса, и повышает надежность хранения.На фиг. 1 изображена емкость для хранения жидкостей в условиях замерзания (показаны ее основные элементы), которая может быть использована и для транспортировки, разрез; па фиг. 2 - пример выполнения емкости - бидон; на фиг. 3 -- то же, оак для воды.Емкость состоит из корпуса 1, покрытого снаружи теплоизоляцией 2 из слоя теплопзоляционного материала переменной толщины. Незаполненная жидкостью часть емкости не менее 10 О/ образует демпфируюшую полость - - демпфирующий объем 3.11 а боковых стенках и дне с внутренней стороны корпуса 1 расположены теплоотдаюцие ребра 4. К верхней стенке или крышке прикреплен своим большим основанием :олый усеченный конус 5,...

Номер патента: 1507882

Опубликовано: 15.09.1989

Авторы: Большаков, Иванов

МПК: C25D 17/14

Метки: ванны, гальванической, токоподводящее

...другая - к ножевым кромкам 4 в пилонов. В результате взаимодействия с восходящим жидкостно-воздушным потоком барботирования электролита в гальванической ванне электрод непрерывно побуждается к движению (покачиванию), при этом вследствие различной твердости материалов происходит незначительное внедрение острых кромок штифта и пилонов в тело электрода, сопровождающееся разрушением окиси ых пленок и самозачисткой контактных областей, благодаря чему обеспечивается надежность контактирования электрода с шиной в течение всего срока службы растворимого электрода.Важную роль играют пяточные заострения пилонов - точки 4 к. В процессе эксплуатации электрод может зачастую занимать такое положение, когда с пилонами осуществляется не линейный, а...

Номер патента: 1507723

Опубликовано: 15.09.1989

Автор: Иванов

МПК: B66F 3/30

Метки: гидравлический, домкрат

...пружину 14, создающую момент тренияв резьбовом соединении. На конце штока шарнирно закреплен диск 15, зафиксированный от проворота с помощьюшпанки 16.Для выдвижения штока раоочая жидкость подается под давлением в полость А, при этом полости Б и В соединены со сливом. Поршень 3 вместе саштоком 2 движется вниз до упора ввыступ цилиндра 1, при этом зубчатаяполумуфта 6 выходит иэ зацепления сполумуфтой 7, Перемещение штока происходит с одновременным вращениемвинта 4 в подшипниках, осевое перемещение которого ограничивается упором втулки 10 в палумуфту 7 и далее 0на корпус 8,Так как в момент "свободного" перемещения штока до грунта коэффициент трения в резьбовой паре намногоменьше, чем в уплотнениях штока, то 45шток практически не...

Номер патента: 1507690

Опубликовано: 15.09.1989

Авторы: Иванов, Куренков

МПК: B65G 25/00

Метки: конвейер, шагающий

...ролики 12. На подвижной плите 11 закреплен постоянный магнит 13, а магнит 14 закреплен на нижней части подвижной П- образной рамы 6 с возможностью взаимодействия с магнитом 13 подвижной плиты 11. Длина магнита 13 на подвижной плите 1 меньше шага перемещения подвижной рамы 6, а магниты 13 и 14 обращены друг к дру 1 гу разноименными полюсами. Для сохране,ния ориентации подвижной плиты 11 имеются упоры 5. Сила притяжения между магнитами 13 и 14 больше суммарного веса подвижной плиты 11 и магнита 13, что обеспе:чивает раоерось сиовоо замыая на опорных роликах 5, при котором плита 11 поджата к роликам 12. Для другого исполнения конвейера в качестве приводов могут использоваться подвешенный на поворотных рычагах 4 пневмоцилиндр 16 и...

Номер патента: 1507630

Опубликовано: 15.09.1989

Авторы: Зенкович, Иванов, Каменнов, Кравцов, Молдавский, Плавник, Степенский

МПК: B61L 7/10

Метки: двухнитевых, ламп, перегорания, светофора

...включит блок 11 памяти с задержкой на заданное время. Сработав, блок 11 памяти включит световой индикатор 12, Фазовый регулятор 4 (в общем случае) представляет собой комплексное сопротивление, которое обеспечивает необходимые фазовые соотношения в обмотках 2,1 и 2.2 трансформатора 2, при которых сигналы в них совпадают по фазе, что необходимо для компенсации магнитных потоков в случае работы устройства на основной нити лампы светофора, Одновибратор 9 служит одновременно пороговым элементом и исключает ложное срабатывание устройства, когда в случае разброса параметров достичь полной компенсации магнитных потоков невозможно. При работе основной нити в обмотке 2.3 присутствует сигнал помехи, уровень которого ниже порога...

Номер патента: 1507600

Опубликовано: 15.09.1989

Авторы: Виноградов, Иванов, Кротов, Марков, Никаноров

МПК: B60G 25/00

Метки: подвеска, средства, транспортного

...установлен на оси 5 механизма 6 дистанционного управления, а толкатель 7 установлен с возможностью осевого перемещения вдоль оси блокируемого шарнира без поворота и динен с одной из его полумуфт причем вторая полумуфта 9 шарнира жестко скреплена с балансиром 1. Балансир 1 может быть выполнен в виде параллелограммцого мехаци юа (фиг,1),150760 кировку.О Формула звеньями которогомогут служить механизм 6 дистанционного управления, обеспечивающий, кроме того, и поворот колеса вокруг вертикальной оси. Полумуфты 8 и 9 выполнены зубчатыми, причем полумуфта 8 подпружинена пружиной 10 к кулачку 4.Механизм 6 дистанционного управления связан с системой управления транспортным средством (не показана). Подвеска может быть оснащена датчика-, ми...

Номер патента: 1507552

Опубликовано: 15.09.1989

Авторы: Дмитриев, Злотин, Злотников, Иванов, Козлов

МПК: B23K 13/00, B23K 31/08

Метки: высокочастотной, полкой, сварки, стенки

...18 до по)тоже ц)тя , т:.) горм оцд ). мешает ттрсоду и д ееПОГтэуНцл 12 Ст НКИ 20, ПОЗтдндРМ 1 йк месту сарки,К)нтдктц 7 кондуктор ) )тждт)позуну 12 и полке 21.Стенка 20 под,тется к меся,г)дрки холит в контакт с цогтзуцол 12 цд -здьцой цдпрдвляюптей 9, три )т смтецка 20 упирается тз нц) тута тт ):"у 12 )Иг. 2и )то)тд,"Рт межту )тру -жицнызти планками 2" и 23, надсадконяактцруя с по; тупом т 2,ЗатЕМ КЛЮЧДЮтСЯ ЦРРеМЕП(Ети)Е ЦОЛкц 21 и индуктор 6, осупе.тляющии,т-стижеции пс)догретой и );ткЙ с птк .между стецк)и 20 и в зуц)м )б - жзтлтцот ролик 2 обжимает )гол)ун 12 и т):тку 21, которые порем щ ются те)тер)д к Рдтто ттелос, уле кя зРт г) кжсз с тРнку 20, Тдк. О)л з)м, тт;тт 21, стенка 20 и цол зуц 12 гз лтомеь г нд длд с варки...

Номер патента: 1507526

Опубликовано: 15.09.1989

Авторы: Бережанский, Дождиков, Иванов, Колпаков, Лунев, Шейнфельд

МПК: B22D 11/00

Метки: литья, непрерывного, слитков

...времени скорость вытягивания слитка увеличивают ца 5-7 от заданной начальной скорости, затем через каждые 0,15-0,25 периода скорость вытягивания уменьшают на ту же величину, а по истечении 0,65-0,95 межремоцтного периода до его окончания скорость вытягивания слитка поддерживают постоянной. 3 1507526 кристаллизатора, В течение последугощего интервала времени, составляющего 0,55 межремоцтного периода эксплуатации кристаллизатора, скорость вытягивания слитка снижают через каждые 0,15 межремонтного периода на 7% от первоначальной технологической скорости, т.е. ца 0,056 м/мин, Таким образом, через 025 лгежремонтного пери- О ода от начала эксплуатации кристаллцзатора скорость вытягивания слитка умецьшают до 0,912 м/миц, через 0,40...

Номер патента: 1507407

Опубликовано: 15.09.1989

Авторы: Аксенов, Баннов, Иванов

МПК: A63B 5/12

Метки: гимнастический, конь

...40Устройство работает следующим образом,В момент начала отталкивания руками от опорной площадки 1 она под воздействием усилия, создаваемого гимнастом, начинает перемещаться впередвниз по ходу движения его тела. Такоенаправление движения опорной площадки 1 вынуждает гимнаста активизировать свои двигательные действия, направленные на уравнивание скоростей перемещения его общего центра тяжеститела и опорной площадки, Поэтому сначалом контакта рук с опорной площадкой 1 гимнаст начинает выполнять движения с максимальным усилием, которое передается опорной поверхностии увеличивает ее скорость перемещения.В итоге это сокращат время до начала 74сцепления тормозных дискоВ фрикционноинерционного механизма 8. С уменьшением силы давления на опорную...

Номер патента: 567343

Опубликовано: 15.09.1989

Авторы: Бабушкина, Баранов, Иванов, Ильин, Максимов, Мовшович, Незеленов, Хавкин, Цигулев, Шутов

МПК: D02G 3/26

Метки: переключатель, пряжи, самокрученой, устройства

...поперечные прорези и которыйустановлен в корпусе с воэможностьювращения для поочередной подачи сжатого воздух в сопла вихревых камер. Для этого в и ,чателе выполнены лы для связи нера лом для подвода с распределительный в виде стакана, п подвода сжатого в со стороны открыт ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(71) Всесоюзный научно-исслетельский институт легкого иного машиностроения(54)(57) 1, ПЕРЕКЛЮЧАТЕЛЬ УСДЛЯ ПОЛУЧЕНИЯ САМОКРУЧЕНОЙ Псодержащий цилиндрический коканалом для подвода сжатогок распределительному элементцилиндрической поверхности квыполнены поперечные прорези едлагаемом переклюдополнительные канабочих сопел с канажатого воздуха, аэлемент выполнен ри этом канал для оздуха расположен ого...

Номер патента: 1506555

Опубликовано: 07.09.1989

Авторы: Иванов, Сафаров

МПК: H03M 13/51

Метки: передачи, сообщений

...элементов И синхрокода слов, источник постоянного тока и шина "Общий провод питания"подключены к первым входам соответствующих элементов И синхрокода кадров и вторым входам соответствующихэлементов И синхрокода слов, причемвход инвертора является тактовымвходом генератора эталонного кода,вторые входы элементов И синхрокодакадров являются дополнительным тактовым входом генератора эталонногокода, а вторые входы входных элементов И являются управляющими входамигенератора эталонного кода, выходамикоторого являются выходы элементовИЛИ,блок 2 ключевых элементов, аналогоцифровой преобразователь 3, регистр 4 сдвига, модулятор 5, синхронизатор 6, генератор 7 эталонного кода, блок 8 сумматоров по модулю два, коммутатор 9 эталонных...

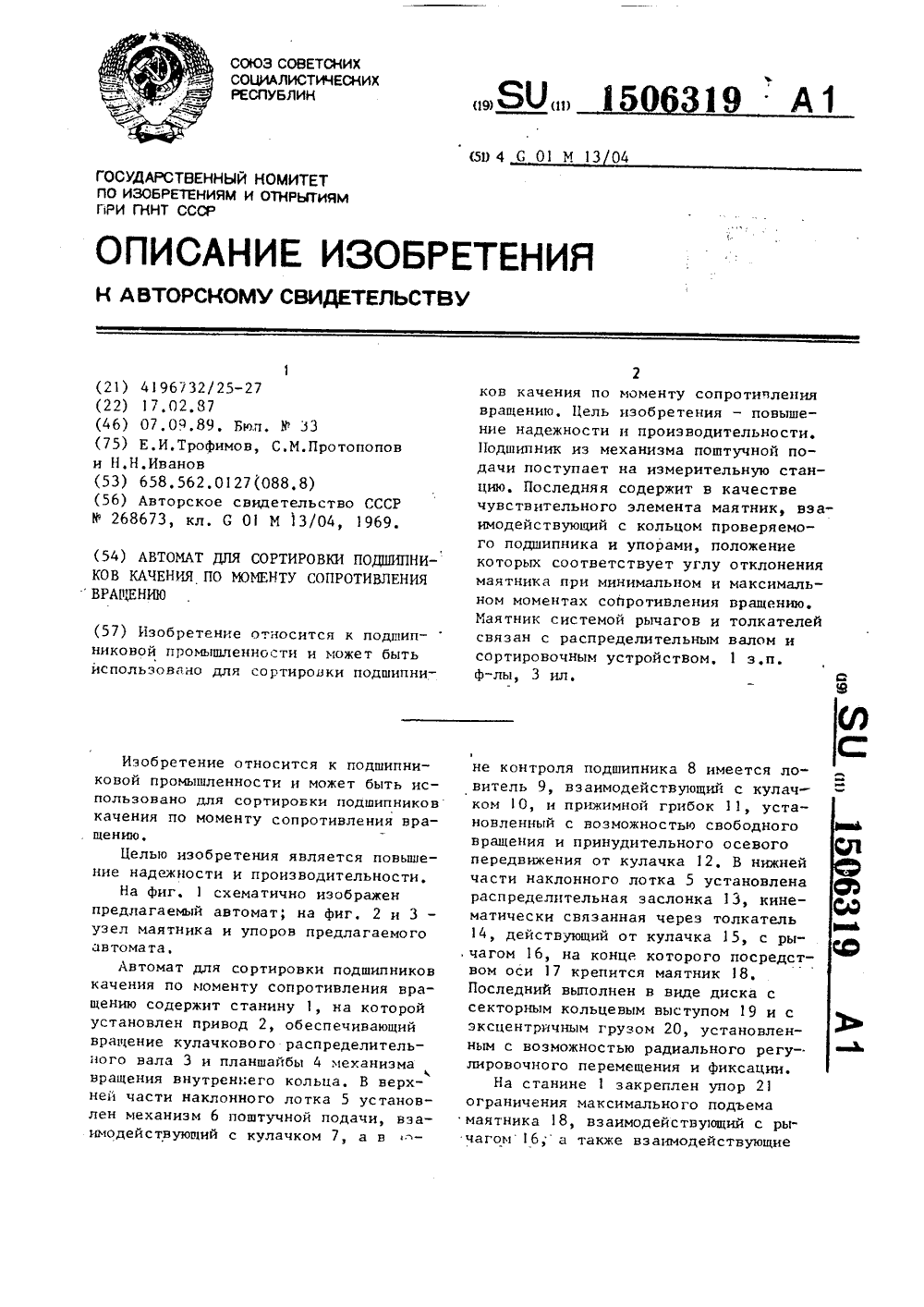

Номер патента: 1506319

Опубликовано: 07.09.1989

Авторы: Иванов, Протопопов, Трофимов

МПК: G01M 13/04

Метки: автомат, вращению, качения, моменту, подшипников, сопротивления, сортировки

...в соответствие момент сопротивления вращению подшипника 8 с углом поворота маятника,При вращении распределительноговала 3 срабатывают согласно циклумеханизмы в следующей последовательности, После срабатывания отсекателяодиночный подшипник скатывается понаклонному лотку 5 до ловителя 9, затем грибок 11, перемещаясь в осевомнаправлении, входит в .проем лотка 5и своим цилиндрическим участком центрирует подшипник 8 относительно планшайбы 4 и прижимает подшипник 8 кпоследней, при этом наружное кольцоподшипника 8 своим торцом входит вконтакт в осевом направлении с ловителем 9, а последний, находясь в смещенном положении, выполняет дополнительную функцию тормоза наружногокольца при разгоне до рабочей скорости планшайбой 4 внутреннего...

Номер патента: 1506138

Опубликовано: 07.09.1989

Авторы: Дягилева, Иванов, Хребтов, Шиканов

МПК: E21F 5/00

Метки: воздухе, забоев, концентрации, очистных, пыли, угольных, шахт

...этих величин получают экспериментально путемпроведения предварительных измеренийвесовым (эталонным) способом с помощью фильтров. Затем для полученныхвеличин К и Уми строят номограмму25зависимости потенциала У от концентрации угольной пыли С для различныхзначений влажности Ы,Измерив в очистном забое потенциалпылевого облака и влажность воздуха, 30по построенной номограмме определяютзапыленность воздуха.Однократного определения величин Ки Ил,для данного разрабатываемогоугольного пласта достаточно, так как 35марка угля в его пределах постоянна ифизические свойства существенно неменяются.П р и м е р . В очистном забое,оборудованном механизированным комплексом, с помощью фильтров АФА иэжекторного аспиратора АЭРА отобраныпыпевые пробы....

Номер патента: 1506080

Опубликовано: 07.09.1989

Авторы: Запорожец, Иванов, Каримов, Рахматуллин

МПК: E21B 33/138

Метки: раствор, тампонажный

...при следующем со омпонентов, мас.7:1506080 30 35 Карбоксиметилоксиэтилцеллюлоза (КМОЭЦ) относится к смешанным эфирам целлюлозы, включающим карбоксильные и оксиэтильные группы. Этот класс 5 соединений известен как понизитель водоотдачи буровых и тампонажных растворов . При использовании этого класса соединений наблюдается повышение вязкости и загущение тампонаж ных растворов. Однако при введении КМОЭЦ в тампонажньш раствор, содержащий НТФ, вязкость раствора снижается при увеличении сроков схватывания, 15П р и м е р. В чашку для затворения вносят 665,3 г портландцемента. В воду в количестве 333 г вносят 2,5 г КМОЭЦ и перемешивают с помощью мешалки в течение 20 мин, затем в 20 полученный раствор КМОЭЦ вносят О,1 г НТФ и тщательно...

Номер патента: 1505973

Опубликовано: 07.09.1989

Авторы: Асватурова, Бобров, Иванов, Токмаков

МПК: C14B 17/00

Метки: гибких, переворачивания, плоских

...планки 5,вдоль ее по всей длине расположенысветоприемники ряда фотодатчиков б.Сигнал от ряда фотодатчиков 6 поступает только тогда, когда спустившийся с транспортера А край кожиперекроит 1/3 датчиков этого ряда(определено конструктивно), чтообеспечивает надежный захват кожипланками 4 и 5.Второй ряд датчиков расположентак, что между светоприемниками 7и осветителями 8 этого ряда датчиков находится участок двухцепноготранспортера, который находится35над движущимся приемным транспортером Б технологической линии, и дли на которого определяется при отладке устройства.Устройство работает следующимобразом,Кожа, сходя с вводного транспортера А, опускается перед штангой 2,а затем попадает в паз между план ками 4 и 5 захвата. Она опускаетсядо...

Номер патента: 1505771

Опубликовано: 07.09.1989

Авторы: Гончаренко, Иванов, Климов, Сарычев, Федоров

МПК: B25J 9/00

Метки: манипулятор

...с блока 1 управления (фиг.1) поступает на приводы 3, которые отрабатывают заданный закон двиМенияи звенья 2 перемещаются в пространстве, информация об отработке заданного закона движения поступает с датчиков 4 положения на блок 1 управления, При манипулировании с объектами возникают низкочастотные колебания звеньев 2, особенно при движении с повышенными скоростями, когда звенья 2 имеют большие габариты и малую жесткость. Специфика объектов манипулирования, например, в текстильной промышленности, разнесенность размеров по высоте или длине, расстановка технологического оборудования (узкие проходы) накладывают ограничения на весогабаритные характеристики таких устройств, что не позволяет сделать звенья 2 достаточно жесткими, так как это...

Номер патента: 1505742

Опубликовано: 07.09.1989

Авторы: Иванов, Нечунаев, Трибус

МПК: B23P 19/027

Метки: разборки, сборки, стенд, узлов

...разборке (фиг. 2) рама 5 устанавливается в горизонтальное положение,Обрабатываемое изделие 15, например ведущий вал коробки передач тракторов с гидромеха ,нической трансмиссией, при помощи грузо- подъемного устройства (не показано) укладывается на боковые планки 16 рамы 5, которые выполнены в виде угольников и слу;жат направляющими при разборке, 10У разбираемого вала 15 (фиг. 2) отво,рачивают крепежные детали и заводят фиксаторы 9 за барабан третьей передачи, Силовым цилиндром 7 спрессовывают узлы сн1 левои половины вала. Грузоподъемным средством (не показано) приподнимают изделие,15 ;разворачивают на 180 и снова укладывают йа угольники 16. В описанной последовательности разбирают другую половину вала. При сборке (фиг. 3) вал...
